ออดแม่เหล็กแบบพาสซีฟเป็นหนึ่งในส่วนประกอบการส่งสัญญาณเสียงที่หลากหลายที่สุดที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ต่างจากแอคทีฟออดที่มีออสซิลเลเตอร์ภายในในตัว ออดแม่เหล็กแบบพาสซีฟอาศัยสัญญาณขับเคลื่อนภายนอกเพื่อสร้างเสียง สำหรับวิศวกร ผู้ซื้อ และนักออกแบบผลิตภัณฑ์ การทำความเข้าใจวิธีการทำงานของออดแม่เหล็กแบบพาสซีฟเป็นก้าวแรกในการเลือกส่วนประกอบเสียงที่เหมาะสมสำหรับสัญญาณเตือน แผงควบคุม อุปกรณ์อัจฉริยะ และอุปกรณ์อุตสาหกรรม คู่มือวิศวกรรมปี 2026 นี้จะอธิบายหลักการทำงาน โครงสร้างภายใน เกณฑ์การเลือก และพารามิเตอร์ผลิตภัณฑ์จริงของออดแม่เหล็กแบบพาสซีฟ และเปรียบเทียบกับทางเลือกแบบแอคทีฟและเพียโซอิเล็กทริก เพื่อให้คุณสามารถเลือกออดแม่เหล็กแบบพาสซีฟที่เหมาะสมได้อย่างมั่นใจ
ออดแม่เหล็กแบบพาสซีฟคือทรานสดิวเซอร์อะคูสติกแม่เหล็กไฟฟ้าที่แปลงสัญญาณไฟฟ้าให้เป็นเสียงที่ได้ยิน คำว่า "passive" หมายถึงส่วนประกอบไม่มีออสซิลเลเตอร์ในตัว ต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือสัญญาณไฟฟ้ากระแสสลับจึงจะสั่นได้ คำว่า "แม่เหล็ก" หมายถึงกลไกคอยล์เคลื่อนที่: คอยล์ แม่เหล็กถาวร และไดอะแฟรมเฟอร์โรแมกเนติกแบบบาง เนื่องจากออดแม่เหล็กแบบพาสซีฟจะปล่อยโทนเสียง ระดับเสียง และทำนองไว้ภายใต้การควบคุมของไมโครคอนโทรลเลอร์โฮสต์ จึงมีความยืดหยุ่นมากกว่าออดแบบแอคทีฟแบบเสียงคงที่ กล่าวโดยสรุป ออดแม่เหล็กแบบพาสซีฟคือ "โง่" แต่สามารถตั้งโปรแกรมได้ของตระกูลออด และความสามารถในการตั้งโปรแกรมนั้นเป็นจุดแข็งที่ยิ่งใหญ่ที่สุด
หลักการทำงานของออดแม่เหล็กแบบพาสซีฟนั้นขึ้นอยู่กับแม่เหล็กไฟฟ้าและการสั่นสะเทือนของไดอะแฟรม กระบวนการนี้เกิดขึ้นในห้าขั้นตอน:
ขั้นตอนที่ 1 — การสมัครสัญญาณไมโครคอนโทรลเลอร์หรือวงจรขับเคลื่อนเฉพาะจะส่งคลื่นสี่เหลี่ยม (PWM) ไปยังขั้วทั้งสองของออดแม่เหล็กแบบพาสซีฟ คลื่นสี่เหลี่ยมมักนิยมใช้มากกว่าคลื่นไซน์ เนื่องจากขอบแหลมของมันเปลี่ยนกระแสของคอยล์ได้อย่างชัดเจน เพิ่มประสิทธิภาพและความดัง
ขั้นตอนที่ 2 — การสร้างสนามแม่เหล็กกระแสสลับที่ไหลผ่านขดลวดทำให้เกิดสนามแม่เหล็กที่ผันผวนรอบแกนกลาง
ขั้นตอนที่ 3 — บังคับให้มีปฏิสัมพันธ์สนามที่เปลี่ยนแปลงนี้โต้ตอบกับสนามคงที่ของแม่เหล็กถาวร โดยผลักและดึงไดอะแฟรมแมกเนติกเฟอร์โรแมกเนติกไปทางและออกจากแม่เหล็กที่ความถี่ของไดรฟ์
ขั้นตอนที่ 4 — การสั่นสะเทือนและเสียงไดอะแฟรมจะสั่นอย่างรวดเร็ว แทนที่โมเลกุลของอากาศและสร้างคลื่นเสียง คลื่นสี่เหลี่ยม 2.4 kHz ให้เสียง 2.4 kHz; ความถี่ของเสียงจะถูกกำหนดโดยสัญญาณภายนอกทั้งหมด นี่คือเหตุผลว่าทำไมออดแม่เหล็กจึงสามารถสร้างโทนเสียงใดๆ ที่คุณตั้งโปรแกรมไว้ได้
ขั้นตอนที่ 5 — การปรับเสียงสะท้อนการขับออดแม่เหล็กแบบพาสซีฟใกล้กับความถี่เรโซแนนซ์เชิงกลจะเพิ่มระดับความดันเสียง (SPL) และประสิทธิภาพสูงสุด หน่วยส่วนใหญ่จะสะท้อนระหว่าง 2.0 kHz ถึง 2.7 kHz ช่องของตู้ยังส่งผลต่อเสียงสะท้อนด้วย ดังนั้นประสิทธิภาพของโต๊ะจึงสามารถเปลี่ยนได้เมื่อติดตั้งออดไว้ในตัวเครื่องแบบปิด
ลักษณะ "โง่" นี้ซึ่งควบคุมโดยวงจรภายนอกอย่างสมบูรณ์คือสิ่งที่กำหนดให้ออดแม่เหล็กแบบพาสซีฟเป็นแบบพาสซีฟ และนี่คือเหตุผลว่าทำไมรุ่นหนึ่งจึงสามารถรองรับฟังก์ชันเสียงได้มากมาย
ออดแม่เหล็กแบบพาสซีฟทุกตัวมีสี่ส่วนหลักร่วมกัน:
ม้วน.ทองแดงพันรอบกระสวย เมื่อกระแสไฟฟ้าไหลผ่าน ขดลวดจะกลายเป็นแม่เหล็กไฟฟ้า โดยทั่วไปความต้านทานคอยล์ (DCR) จะวัด 16Ω, 42Ω หรือ 140Ω ซึ่งควบคุมการคำนวณกระแสไดรฟ์
แม่เหล็กถาวรให้สนามแม่เหล็กเส้นพื้นฐานคงที่ซึ่งสนามของคอยล์ทำหน้าที่ต้านการเคลื่อนตัวของไดอะแฟรม
กะบังลม.แผ่นเฟอร์โรแมกเนติกที่บางและยืดหยุ่นได้ ซึ่งมักเป็นโลหะผสมนิกเกิล-เหล็ก ซึ่งวางอยู่เหนือแม่เหล็ก เป็นส่วนที่ร่างกายสั่นสะเทือนให้เกิดเสียง
ที่อยู่อาศัยกล่องพลาสติกหรือโลหะที่ปกป้องอุปกรณ์ภายใน สร้างรูปทรงของเอาท์พุตเสียง และกำหนดรอยเท้าของ PCB ขนาดทั่วไปมีตั้งแต่ Φ12×8.5 มม. ถึง 12.0×9.0 มม. โดยมีตัวเลือกแบบ low-profile สำหรับอุปกรณ์แบบบาง สี่ส่วนนี้กำหนดออดแม่เหล็กแบบพาสซีฟทุกตัวในตลาด
ความแตกต่างระหว่างออดแบบแอ็คทีฟและพาสซีฟคือแหล่งกำเนิดการสั่นอยู่ภายในส่วนประกอบหรือภายในเฟิร์มแวร์ของคุณ บนแผ่นข้อมูลคุณอาจเห็นข้อกำหนดด้วยตัวแปลงสัญญาณ(ไดรฟ์ภายนอก) และตัวบ่งชี้(ไดรฟ์ภายใน)
ออดที่ใช้งานอยู่จะรวมออสซิลเลเตอร์ภายในไว้ด้วย จ่ายไฟ DC ภายในช่วงที่กำหนด และส่งเสียงบี๊บเองด้วยโทนเสียงคงที่ ไม่ต้องใช้รหัส ไม่มีชิ้นส่วนเพิ่มเติม ในทางตรงกันข้าม ออดแม่เหล็กแบบพาสซีฟจะมีเพียงคอยล์และไดอะแฟรมเท่านั้น MCU ของคุณหรือ IC ไดรเวอร์จะต้องสร้างรูปคลื่น สำหรับออดแม่เหล็กแบบพาสซีฟ การแลกเปลี่ยนนั้นง่ายดาย: การใช้งานจะทำให้คุณรวมระบบได้เร็วที่สุดและไม่มีเฟิร์มแวร์; Passive ช่วยให้คุณควบคุมระดับเสียง ท่วงทำนอง และเสียงเตือนแบบทูโทนได้จากทรานสดิวเซอร์ราคาประหยัดตัวเดียว
ออดแม่เหล็กและเพียโซอิเล็กทริกส่งเสียงทั้งคู่ แต่ทำต่างกัน ออดแม่เหล็กแบบพาสซีฟจะเคลื่อนขดลวดและแม่เหล็ก ออดเพียโซอิเล็กทริกจะงอแผ่นเซรามิก ข้อดีข้อเสียในทางปฏิบัติสำหรับการเลือกส่วนประกอบ
สำหรับบริบท ผู้นำระดับโลก เช่น Murata และ TDK ได้กำหนดเกณฑ์มาตรฐานหลายประการในส่วนประกอบเพียโซอิเล็กทริกและอิเล็กโทรอะคูสติก ออดแม่เหล็กแบบพาสซีฟยังคงเป็นตัวเลือกที่ต้องการเมื่อต้องใช้แรงดันไฟฟ้าต่ำและโทนเสียงที่ดังกว่า เมื่องบประมาณและโทนเสียงมีความสำคัญ ออดแม่เหล็กแบบพาสซีฟมักจะมีชัยเหนือเพียโซสำหรับการออกแบบแรงดันไฟฟ้าต่ำ
เมื่อประเมินออดแม่เหล็กแบบพาสซีฟ ให้อ่านเอกสารข้อมูลเทียบกับพารามิเตอร์เหล่านี้:
ระดับความดันเสียง (SPL)ความดังเป็น dB วัดที่ 10 ซม. พื้นที่อุตสาหกรรมอาจต้องการระดับเสียง 85 เดซิเบลหรือมากกว่า ตรวจสอบให้แน่ใจว่า SPL เกินเสียงรบกวนรอบข้างอย่างน้อย 10 dB
แรงดันไฟฟ้าขณะทำงาน (Vp-p)แอมพลิจูดจากจุดสูงสุดถึงจุดสูงสุดของคลื่นสี่เหลี่ยมที่แนะนำ (เช่น 3 Vp-p, 5 Vp-p, 12 V) ไม่ใช่แรงดันไฟฟ้าของแหล่งจ่ายไฟ DC นี่คือแอมพลิจูดที่ไดรเวอร์ของคุณต้องส่งมอบ
ความถี่เรโซแนนซ์ขับไปใกล้ความถี่นี้เพื่อให้ได้เอาต์พุตและประสิทธิภาพสูงสุด การทำงานแบบไม่มีเสียงสะท้อนจะทำให้สิ้นเปลืองพลังงานและลด SPL ลง
ความต้านทานคอยล์ (DCR) และกระแสคอยล์42Ωที่ 5 Vp-p ดึงกระแสไฟประมาณ 40 mA; ปรับขนาดทรานซิสเตอร์ไดรฟ์ตามกฎของโอห์ม (I = V / R)
การป้องกันไดโอดฟลายแบ็คเนื่องจากออดแม่เหล็กแบบพาสซีฟเป็นโหลดแบบเหนี่ยวนำ การปิดตัวขับจะสร้างแรงดันไฟฟ้าย้อนกลับ EMF ไดโอดแบบหมุนอิสระ (ฟลายแบ็ค) วางพาดผ่านคอยล์จะปกป้องสวิตชิ่ง MOSFET หรือ BJT จากความเสียหาย
ประเภทเทอร์มินัลSMD สำหรับเส้นหยิบและวางแบบอัตโนมัติ หรือผ่านรู (THT) สำหรับบอร์ดแบบแมนนวลและแบบโมดูลาร์
เพื่อให้ทฤษฎีเป็นรูปธรรม ต่อไปนี้คือโมเดลออดแม่เหล็กแบบพาสซีฟที่เป็นตัวแทนจากแค็ตตาล็อกของ MEIDI พร้อมด้วยแรงดันไฟฟ้าที่กำหนด ความถี่เรโซแนนซ์ SPL และความต้านทานของคอยล์ที่ใช้ในการผลิตจริง ความต้านทานคอยล์ 16Ω / 42Ω / 140Ω สอดคล้องกับตระกูลไดรฟ์ 3 V / 5 V / 12 V ทั่วไป
รุ่นที่ระบุไว้ทั้งหมดเป็นออดแบบพาสซีฟแบบแม่เหล็กไฟฟ้า (แม่เหล็ก) ที่ผลิตภายใต้ระบบ ISO 9001 / ISO 14001 และเป็นไปตาม RoHS, REACH และ CE คุณลักษณะทางไฟฟ้าทั้งหมด ภาพวาดโครงร่าง และเส้นโค้ง SPL มีอยู่ในหน้าผลิตภัณฑ์แต่ละหน้าและในเอกสารข้อมูลที่ดาวน์โหลดได้ ดูแค็ตตาล็อกออดแม่เหล็กแบบพาสซีฟเพื่อช่วงที่สมบูรณ์
ออดแม่เหล็กแบบพาสซีฟมีข้อดีหลายประการซึ่งทำให้เป็นตัวเลือกเริ่มต้นสำหรับการออกแบบหลายๆ แบบ:
นั่นคือเหตุผลที่ออดแม่เหล็กแบบพาสซีฟเหมาะกับทั้งสินค้าอุปโภคบริโภคและสินค้าอุตสาหกรรม
ออดแม่เหล็กแบบพาสซีฟจะปรากฏขึ้นทุกที่ที่ต้องได้ยินอุปกรณ์ การใช้งานทั่วไปได้แก่:
ในแต่ละกรณี ออดแม่เหล็กแบบพาสซีฟจะให้เสียงตอบรับราคาประหยัดและเชื่อถือได้ ซึ่งทำงานได้แม้ในสภาพแวดล้อมที่สว่างหรือมีเสียงดังซึ่งไฟแสดงภาพไม่ทำงาน ออดแม่เหล็กแบบพาสซีฟแก้ปัญหานี้ด้วยเสียงที่เรียบง่ายและราคาประหยัด
ใช้รายการตรวจสอบนี้เพื่อจับคู่ออดแม่เหล็กแบบพาสซีฟกับผลิตภัณฑ์ของคุณ:

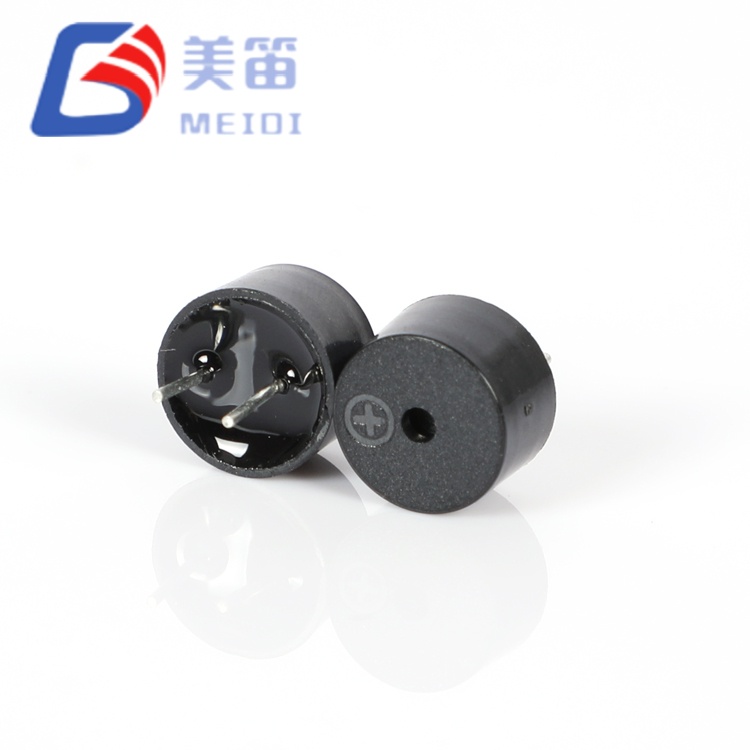

ตามตัวอย่างที่ใช้งานจริง MEIDI รุ่น HNB-09A05 ขนาดกะทัดรัด 9×5.5 มม. ทำงานที่ 5 V DC ให้เสียง 82 dB @ 10 ซม. ในพื้นที่ SMD ขนาดเล็ก เหมาะสำหรับการออกแบบแบบพกพาและอุปกรณ์สวมใส่ที่มีพื้นที่จำกัด สำหรับตัวเลือก 5 V 12.0×9.0 มม. HN-12062.4KHZ สะท้อนใกล้ 2.4 kHz ที่ ≥85 dB พร้อมคอยล์ 42Ω ดูหน้าโมเดล 9.5×5.5 มม, ที่รายการรุ่นเต็ม, หรือติดต่อทีมงานของเราสำหรับตัวอย่าง
เงียบเกินไปสำหรับออดแม่เหล็กแบบพาสซีฟ โดยปกติแล้วแรงดันไฟหรือกระแสของไดรฟ์ต่ำเกินไป หรือความถี่ไม่เรโซแนนซ์ ขับไปที่พิกัด Vp-p ใกล้เสียงสะท้อน
ไม่มีเสียง.ตรวจสอบขั้ว ยืนยันว่า MCU กำลังส่งสัญญาณคลื่นสี่เหลี่ยมจริง ๆ และตรวจสอบว่าทรานซิสเตอร์ตัวขับกำลังสลับอยู่
โทนเสียงที่บิดเบี้ยวเพิ่มไดโอดฟลายแบ็คและยืนยันว่าไดรเวอร์สามารถจ่ายกระแสคอยล์ได้โดยไม่ทำให้หย่อนคล้อย
ออดถูกบล็อกตรวจสอบให้แน่ใจว่ากล่องหุ้มไม่ครอบคลุมพอร์ตเสียง ขนาดช่องส่งผลต่อเสียงสะท้อนและสามารถปิดเสียงเอาต์พุตได้
ด้วยประสบการณ์ในการส่งออก 15 ปี MEIDI (Jiangsu Huaneng Electronics) จัดจำหน่ายโมเดลออดแม่เหล็กแบบพาสซีฟในแพ็คเกจ SMD และรูทะลุ ตั้งแต่ตระกูลไดรฟ์ 3 V ถึง 12 V โดยมี SPL สูงถึง 100 dB ผลิตภัณฑ์ทั้งหมดผลิตภายใต้ระบบ ISO 9001 และ ISO 14001 และเป็นไปตามข้อกำหนด RoHS, REACH และ CE สำรวจให้เต็มที่แค็ตตาล็อกออดแม่เหล็กแบบพาสซีฟหรือติดต่อทีมงานของเราสำหรับตัวอย่างและข้อกำหนดเฉพาะ
ใช้พินตัวจับเวลา/PWM เพื่อส่งสัญญาณคลื่นสี่เหลี่ยมตามความถี่ที่ต้องการ จากนั้นสลับขดลวดผ่านทรานซิสเตอร์หรือ MOSFET พิน MCU GPIO ส่วนใหญ่ไม่สามารถจ่ายกระแสไฟ 30–100 mA ให้กับออดแม่เหล็กแบบพาสซีฟได้ ดังนั้นจึงจำเป็นต้องมีสเตจไดรเวอร์
ใช่. เนื่องจากโทนเสียงถูกกำหนดโดยสัญญาณภายนอก คุณจึงสามารถจัดลำดับความถี่ที่แตกต่างกันเพื่อสร้างท่วงทำนอง เสียงปลุกแบบทูโทน หรือเสียงบี๊บยืนยันที่ชัดเจนจากออดแม่เหล็กแบบพาสซีฟตัวเดียว
เลือกออดแม่เหล็กแบบพาสซีฟสำหรับระบบแรงดันไฟฟ้าต่ำ โทนเสียงที่สมบูรณ์ยิ่งขึ้น และสภาพแวดล้อมที่มีเสียงรบกวน เลือกเพียโซเมื่อพลังงานต่ำเป็นพิเศษและโปรไฟล์บางมีความสำคัญที่สุด
สาเหตุที่พบบ่อยที่สุดคือกระแสไฟของไดรฟ์ไม่เพียงพอ ความถี่ไม่เรโซแนนซ์ หรือพอร์ตเสียงถูกบล็อก ขับที่พิกัด Vp-p ใกล้กับความถี่เรโซแนนซ์ และรักษาพอร์ตให้ชัดเจน
มองหาระบบการผลิต ISO 9001 และ ISO 14001 รวมถึงการปฏิบัติตาม RoHS, REACH และ CE สิ่งเหล่านี้ยืนยันความปลอดภัยของวัสดุและคุณภาพการผลิตที่สม่ำเสมอสำหรับตลาดส่งออก
ออดแม่เหล็กแบบพาสซีฟเป็นส่วนประกอบที่สามารถรับฟังได้ง่าย เชื่อถือได้ และมีความยืดหยุ่นสูง ด้วยการทำความเข้าใจวิธีการทำงาน ทั้งคอยล์ แม่เหล็ก และไดอะแฟรมที่ขับเคลื่อนด้วยคลื่นสี่เหลี่ยมภายนอก และตรวจสอบพารามิเตอร์จริง เช่น แรงดันไฟฟ้าที่กำหนด ความถี่เรโซแนนซ์ SPL และความต้านทานของคอยล์ คุณสามารถเลือกรุ่นที่เหมาะสม ออกแบบวงจรขับเคลื่อนที่ปลอดภัยพร้อมการป้องกันไดโอดฟลายแบ็กที่เหมาะสม และให้เสียงตอบรับที่คมชัดในทุกผลิตภัณฑ์ เรียกดูช่วงเสียงกริ่งแม่เหล็กแบบพาสซีฟของ MEIDIหรือติดต่อทีมของเราสำหรับการสนับสนุนด้านวิศวกรรมและตัวอย่าง
