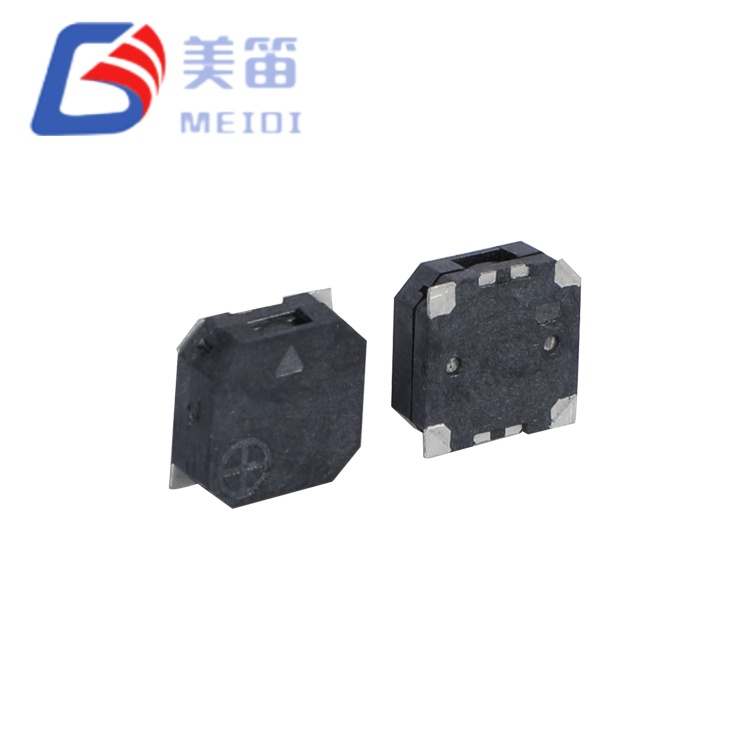

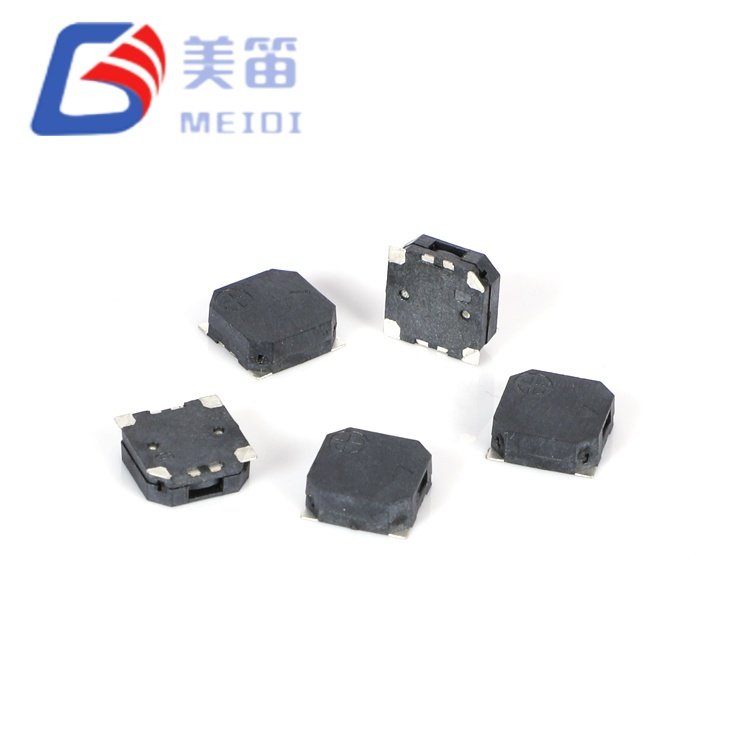

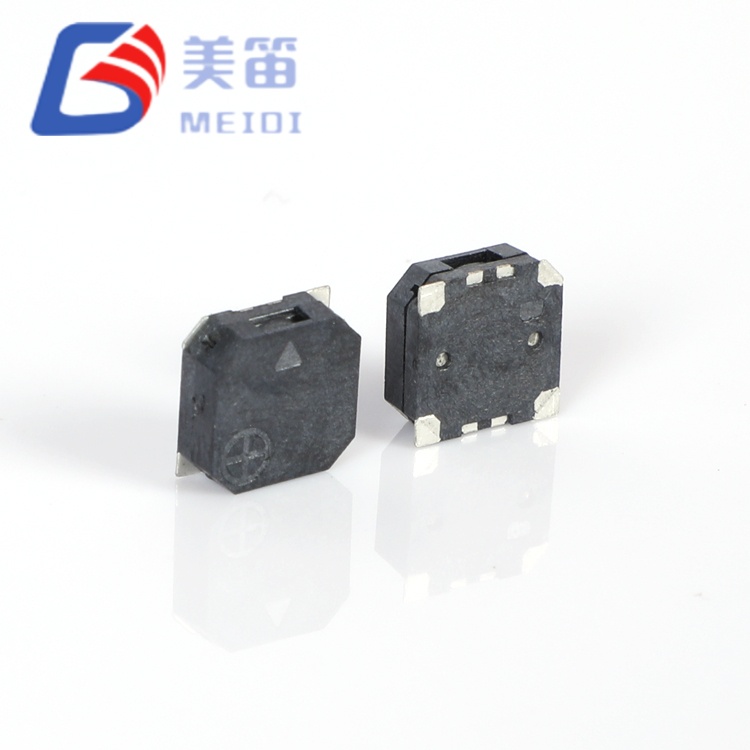

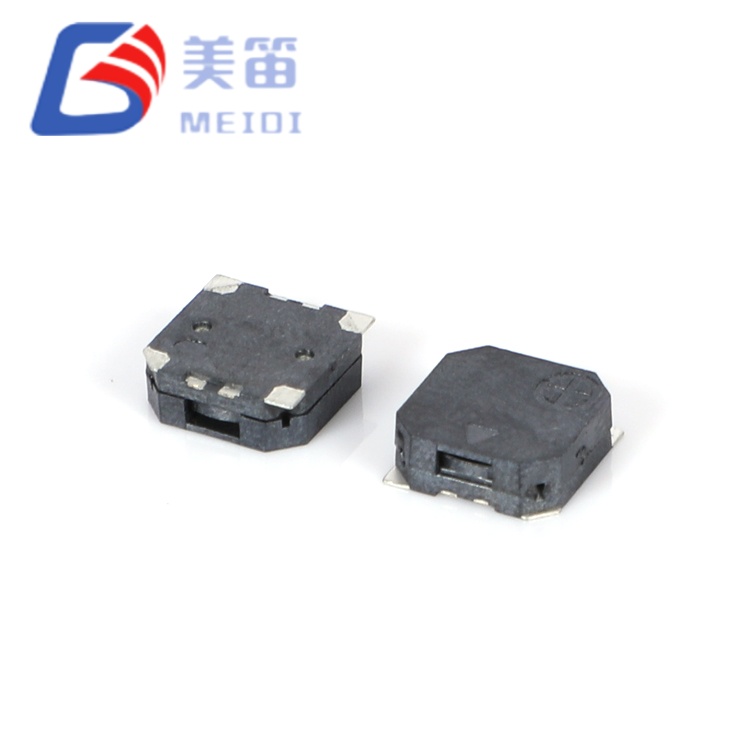

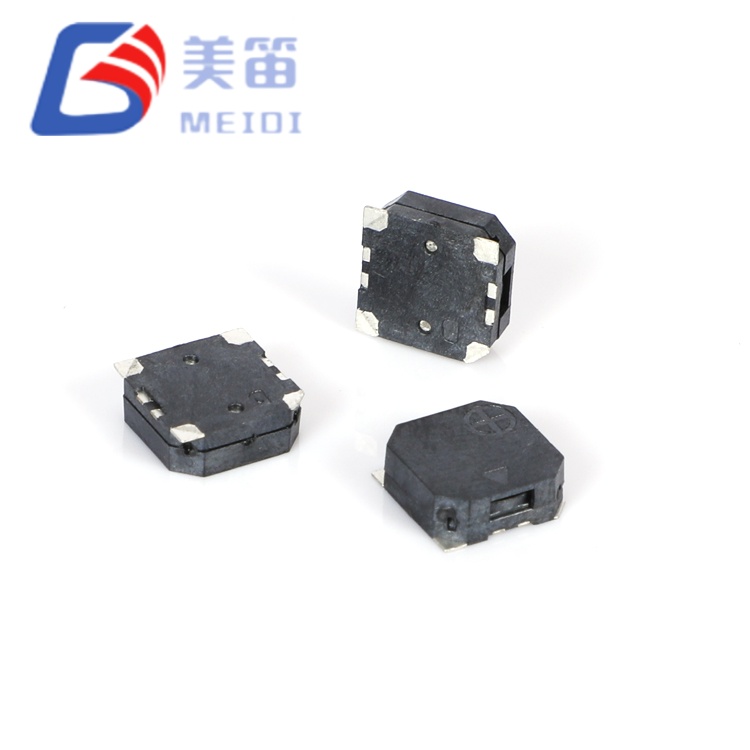

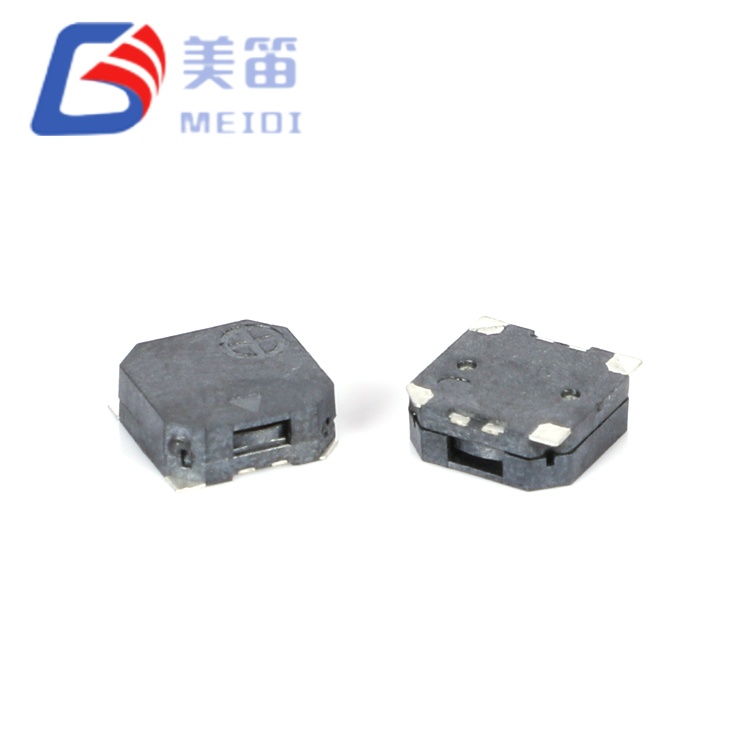

MLT-7525-16R 7.5*7.5*2.5 มม. SMD Magnetic Passive Buzzer แสดงถึงความก้าวหน้าในกลุ่มผลิตภัณฑ์ออด MLT SMD เพื่อรองรับการใช้งานที่ซีรีส์ขนาดกะทัดรัด 5 มม. พิสูจน์ได้ว่าเสียงหรือไฟฟ้าไม่เพียงพอ ด้วยขนาดพื้นที่ 7.5 × 7.5 มม. และความสูง 2.5 มม. ออดแม่เหล็กไฟฟ้าแบบพาสซีฟ 16Ω 3.6V SMD นี้กินพื้นที่ 2.25× ของพื้นที่ PCB ของชิ้นส่วนขนาด 5 มม. ในขณะที่ให้แรงดันเสียงที่สูงขึ้นที่วัดได้และความเข้ากันได้ของแรงดันไฟฟ้าที่กว้างขึ้น
ความแตกต่างที่สำคัญที่สุดจากซีรีส์ 5 มม. คือการปรับจูนไฟฟ้าและเสียง แรงดันไฟฟ้าที่กำหนดจะเพิ่มเป็น 3.6 V โดยมีช่วงการทำงาน 2.5–4.5 V รองรับแบตเตอรี่ลิเธียมไอออนเซลล์เดียวโดยตรง (ระบุ 3.0–4.2 V) และระบบลอจิก 5 V โดยไม่มีการควบคุมแรงดันไฟฟ้า ความถี่เรโซแนนซ์จะลดลงเหลือ 2,700 ± 300 Hz ซึ่งเป็นช่วงที่การได้ยินของมนุษย์ยังคงไวต่อความรู้สึก ในขณะที่เสียงรบกวนทางกลและทางไฟฟ้าโดยรอบมักจะลดลง ซึ่งช่วยปรับปรุงอัตราส่วนสัญญาณต่อเสียงรบกวนในสภาพแวดล้อมทางอุตสาหกรรม
ความต้านทานของคอยล์ 16 ± 3 Ω เป็นตัวเลือกการออกแบบโดยเจตนาสำหรับการใช้งานที่มีแรงดันไฟฟ้าสูงกว่า ที่ 3.6 V การดึงกระแสไฟยังคงอยู่ที่ ≤ 100 mA ในขณะที่การหมุนของคอยล์ที่เพิ่มขึ้นและพื้นที่ไดอะแฟรมที่ใหญ่ขึ้นจะสร้างเอาต์พุต ≥ 85 dB ระดับอิมพีแดนซ์นี้เหมาะกับการใช้งานที่วงจรขับทำงานจากราง 5 V หรือในกรณีที่ให้ความสำคัญกับการสิ้นเปลืองกระแสไฟที่ลดลงมากกว่าจำนวนส่วนประกอบขั้นต่ำ
MLT-7525-16R ผลิตโดย MEIDI มีซองเก็บอุณหภูมิที่กว้างกว่าซีรีส์ 5 มม. — ทำงานตั้งแต่ -30 °C ถึง +70 °C และจัดเก็บตั้งแต่ -40 °C ถึง +85 °C ช่วงขยายนี้รองรับการใช้งานในอุปกรณ์กลางแจ้ง ตู้ที่ไม่ได้รับความร้อน และการใช้งานภายในรถยนต์ที่การระบายความร้อนเกินขีดจำกัดระดับผู้บริโภคมาตรฐาน ติดต่อเราเพื่อขอใบเสนอราคาหรือส่ง RFQ สำหรับการกำหนดราคาตามปริมาณ
ขยายขนาด 7.5 × 7.5 มม. ด้วยโปรไฟล์ 2.5 มม. เพื่อเอาต์พุตเสียงที่เหนือกว่าในรูปแบบ SMD ขนาดกะทัดรัด
แรงดันไฟฟ้าพิกัดที่สูงกว่า 3.6 V พร้อมช่วงการทำงาน 2.5–4.5 V — เข้ากันได้กับระบบ Li-ion 3.7 V และลอจิก 5 V
ความถี่เรโซแนนซ์ที่ต่ำกว่า 2700 ± 300 Hz — แทรกซึมเสียงรบกวนรอบข้างได้อย่างมีประสิทธิภาพมากกว่าทางเลือกอื่น 4 kHz
ความดันเสียงสูงขึ้น ≥ 85 dB ที่ 10 ซม. สำหรับการใช้งานในอุตสาหกรรมและความปลอดภัยที่มีความต้องการสูง
ความต้านทานของคอยล์ 16 ± 3 Ω ปรับให้เหมาะสมสำหรับวงจรขับเคลื่อนแรงดันสูงที่มีความต้องการกระแสไฟลดลง
ช่วงอุณหภูมิขยาย: -30 °C ถึง +70 °C ขณะทำงาน, -40 °C ถึง +85 °C การจัดเก็บ
พื้นที่ไดอะแฟรมอะคูสติกขยาย — โครงสร้างสี่เหลี่ยมขนาด 7.5 มม. รองรับเมมเบรนแบบสั่นที่มีขนาดใหญ่กว่ารุ่น 5 มม. ช่วยเพิ่มประสิทธิภาพในการสร้างแรงดันเสียงที่ความถี่ต่ำ
เสียงสะท้อนความถี่ต่ำ 2.7 kHz — กำหนดเป้าหมายย่านความถี่ 2–3 kHz ซึ่งความไวในการได้ยินของมนุษย์ตัดกับเสียงรบกวนรอบข้างที่ลดลง ปรับปรุงการรับรู้ในสภาพแวดล้อมทางอุตสาหกรรมและกลางแจ้ง
แรงดันไฟฟ้าพิกัด 3.6 V พร้อมช่วง 2.5–4.5 V — ความเข้ากันได้โดยกำเนิดกับเซลล์ Li-ion, ลอจิก 5 V และระบบ 12 V ของยานยนต์ผ่านตัวขับเคลื่อนแบบต้านทานหรือทรานซิสเตอร์แบบธรรมดา
อิมพีแดนซ์ 16 ± 3 Ω เพื่อประสิทธิภาพแรงดันไฟฟ้าที่สูงขึ้น — ลดการดึงกระแสที่แรงดันไฟฟ้าที่เพิ่มขึ้นเมื่อเปรียบเทียบกับทางเลือก 12 Ω ทำให้การจัดการความร้อนในวงจรไดรเวอร์ง่ายขึ้น
ช่วงการทำงานขยาย -30 °C ถึง +70 °C — มีประสิทธิภาพเหนือกว่าขีดจำกัดล่างมาตรฐาน -20 °C รองรับสถานการณ์การใช้งานแบบสตาร์ทเย็นและต่ำกว่าศูนย์
โครงสร้าง LCP สีดำที่มีโปรไฟล์ต่ำ 2.5 มม. — รักษาระยะห่างในแนวตั้งในขณะที่เพิ่มระดับเสียงภายในให้สูงสุด
| พารามิเตอร์ | ค่า |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์ (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2.5 – 4.5 V (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 16 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส |

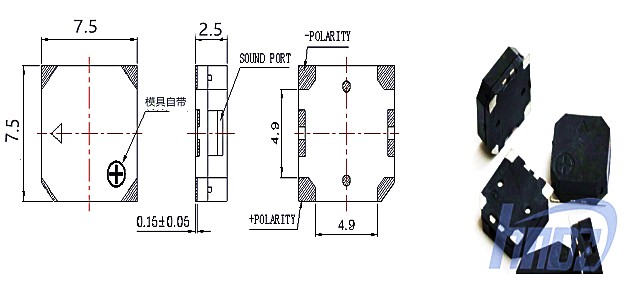

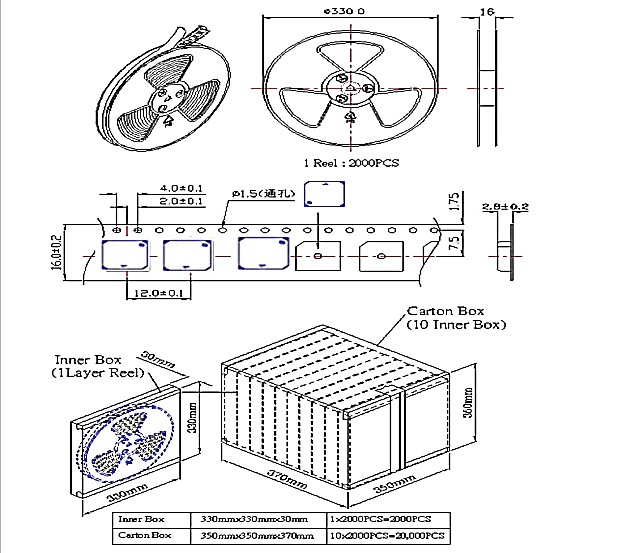

| ขนาด (ยาว × กว้าง × สูง) | 7.5 × 7.5 × 2.5 มม |
| น้ำหนัก | 0.5 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 7.5*7.5*2.5 มม. ครองตำแหน่งที่แตกต่างในแนวนอนของออด SMD โดยเชื่อมช่องว่างระหว่างอุปกรณ์ขนาดกะทัดรัด 5 มม. กับออดแม่เหล็กทะลุรูขนาดใหญ่ สำหรับวิศวกรที่ถูกจำกัดในการประกอบแบบยึดบนพื้นผิว แต่ต้องการเอาต์พุตเสียงเกินกว่าที่บรรจุภัณฑ์ขนาด 5 มม. สามารถส่งได้ ออดแม่เหล็กไฟฟ้าแบบพาสซีฟแบบแม่เหล็กไฟฟ้า 16Ω 3.6V SMD นี้มอบโซลูชันระดับกลางที่ใช้งานได้
การเลือกความถี่รับประกันความเอาใจใส่เป็นพิเศษ ที่ 2700 Hz MLT-7525-16R ทำงานต่ำกว่าคลัสเตอร์ 4 kHz ซึ่งเป็นที่ที่เสียงกริ่งขนาดกะทัดรัดส่วนใหญ่จะรวมสมาธิ สิ่งนี้มีความสำคัญในสองบริบท ประการแรก ความถี่ที่ต่ำกว่าแพร่กระจายโดยมีการลดทอนของบรรยากาศในระยะทางสั้น ๆ ; ประการที่สอง สภาพแวดล้อมทางอุตสาหกรรมโดยทั่วไปจะแสดงความหนาแน่นสเปกตรัมของสัญญาณรบกวนที่ต่ำกว่าในย่านความถี่ 2–3 kHz เมื่อเปรียบเทียบกับภูมิภาคที่ 4 kHz ซึ่งพัดลมระบายความร้อน แหล่งจ่ายไฟแบบสวิตชิ่ง และอุปกรณ์อิเล็กทรอนิกส์ดิจิทัลทำให้เกิดการรบกวนอย่างมาก
อิมพีแดนซ์ 16 Ω มีรูปแบบวงจรขับเคลื่อนที่แตกต่างจากซีรีส์ 12 Ω แม้ว่าไดรฟ์ GPIO โดยตรงจากไมโครคอนโทรลเลอร์ 3.3 V จะใช้งานได้น้อยกว่า (กระแสไฟฟ้าจะเกินขีดจำกัดพิน 25 mA ทั่วไป) แต่อิมพีแดนซ์ที่สูงกว่าจะจับคู่กับลอจิก 5 V อย่างเป็นธรรมชาติ ไอซีไดรเวอร์เฉพาะ หรือขั้นตอนทรานซิสเตอร์แบบธรรมดาที่ทำงานจาก Li-ion หรืออุปกรณ์ควบคุม ระบบผลลัพธ์มักจะบรรลุความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดีขึ้นเนื่องจากกระแสไฟฟ้าชั่วคราวที่ต่ำกว่า
มวล 0.5 กรัม — ห้าเท่าของรุ่น 5 มม. 0.1 กรัม — ช่วยให้มีความทนทานทางกล ความเฉื่อยที่เพิ่มขึ้นจะต้านทานผลกระทบจากไมโครโฟนที่เกิดจากการสั่นสะเทือน และให้เอาต์พุตเสียงที่เสถียรมากขึ้นภายใต้สภาวะการกระแทกทางกล ขอตัวอย่างเพื่อประเมินการเจาะความถี่ต่ำในสภาพแวดล้อมเป้าหมายของคุณ
ระบบแจ้งเตือนเครื่องจักรอุตสาหกรรม — การแจ้งเตือนการหยุดฉุกเฉิน ข้อผิดพลาด และการโอเวอร์โหลดในเครื่องจักร CNC แท่นพิมพ์ และอุปกรณ์ขนถ่ายวัสดุที่มีเสียงรบกวนรอบข้างเกิน 70 dB
โครงสร้างพื้นฐานโทรคมนาคมกลางแจ้ง — การบุกรุกของตู้ ไฟฟ้าขัดข้อง และคำเตือนการเคลื่อนตัวเนื่องจากความร้อนในสถานีฐาน อุปกรณ์ทวนสัญญาณ และโหนดเครือข่าย
ระบบภายในรถยนต์เชิงพาณิชย์ — สัญญาณเตือนถอยหลัง ตัวเตือนคาดเข็มขัดนิรภัย และการแจ้งเตือนประตูตู้สินค้าในรถตู้ รถบรรทุก และอุปกรณ์ก่อสร้าง
เครื่องจักรการเกษตรและการก่อสร้าง — สถานะการทำงานและคำเตือนขอบเขตความปลอดภัยในรถแทรกเตอร์ รถขุด และเครื่องเก็บเกี่ยวที่สัมผัสกับการสั่นสะเทือนและฝุ่น
เครื่องสำรองไฟ (UPS) — โหมดแบตเตอรี่ การโอเวอร์โหลด และการแจ้งเตือนการบำรุงรักษาในศูนย์ข้อมูลและระบบไฟฟ้าสำรองเกรดทางการแพทย์
อุปกรณ์ลอจิสติกส์โซ่เย็น — การละเมิดอุณหภูมิและสัญญาณเตือนการเปิดประตูในตู้คอนเทนเนอร์ขนส่งตู้เย็นและตู้แช่แข็งแบบวอล์กอิน
MEIDI ใช้โปรโตคอลความน่าเชื่อถือที่สม่ำเสมอกับการผลิตซีรีส์ MLT ทั้งหมด โดยที่ MLT-7525-16R ได้รับการตรวจสอบความเครียดที่ครอบคลุมเหมือนกัน:
•การตรวจสอบความทนทานต่อสภาพอากาศ — การจัดเก็บที่อุณหภูมิสูง 48 ชั่วโมงที่ +80 ± 2 °C, การจัดเก็บที่อุณหภูมิต่ำ 48 ชั่วโมงที่ -30 ± 2 °C และการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน 5 รอบ (-30 °C ↔ +80 °C, เวลาคงอยู่ 30 นาที)
• การทดสอบความเค้นทางกล — การสั่นสะเทือนแบบไซนูซอยด์ (10–55 Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
• การตรวจสอบความต้านทานความชื้น — การปรับสภาพเป็นเวลา 48 ชั่วโมงที่ 50 ± 5 °C / 90–95% RH ตามด้วยการกู้คืนสภาพแวดล้อมเป็นเวลา 2 ชั่วโมงและการแสดงคุณลักษณะทางไฟฟ้าเต็มรูปแบบ
• การยืนยันความสมบูรณ์ของการบัดกรี — ความต้านทานความร้อนของบัดกรีที่ 250 ± 5 °C เป็นเวลา 10 ± 0.5 วินาที (ระยะห่างจากเนื้อถึงบัดกรี 2.0 มม.) พร้อมการปฏิบัติตามโปรไฟล์การรีโฟลว์แบบเต็ม

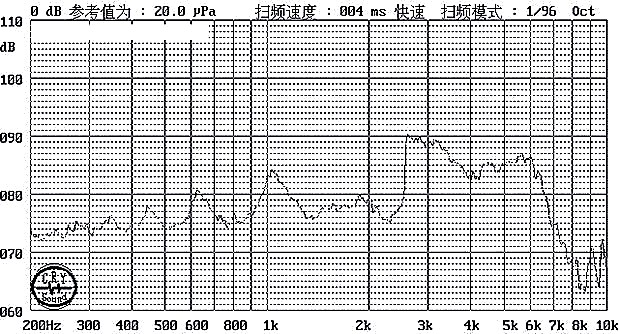

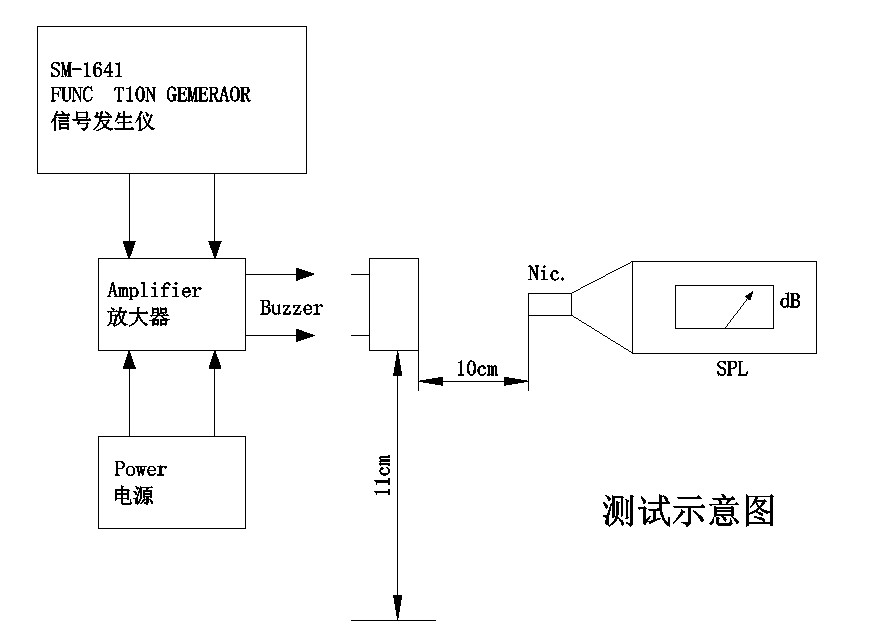

ข้อมูลการทดสอบชุดตัวอย่าง (10 ยูนิต ไดรฟ์มาตรฐาน 3.6 V 10 ซม.) ยืนยัน: ความดันเสียง 87.3--89.5 dB, กระแสไฟ 71.0--72.7 mA, ความถี่ 2705--2735 Hz, อิมพีแดนซ์ 16.0--16.7 Ω --- ทั้งหมดอยู่ภายในเกณฑ์ความคลาดเคลื่อนของข้อมูลจำเพาะ
1. เหตุใด MLT-7525-16R จึงใช้ 16 Ω แทนที่จะเป็น 12 Ω ทั่วไปในออด SMD ขนาดเล็ก
คอยล์ 16 Ω ได้รับการปรับให้เหมาะสมกับแรงดันไฟฟ้า 3.6 V และช่วงการทำงาน 2.5–4.5 V ที่แรงดันไฟฟ้าเหล่านี้ คอยล์ 12 Ω จะดึงกระแสไฟฟ้ามากเกินไป (สูงถึง 300 mA ที่ 3.6 V) ซึ่งเกินความสามารถของไดรเวอร์มาตรฐานและสร้างความร้อนที่ไม่ต้องการ อิมพีแดนซ์ 16 Ω จะรักษากระแส ≤ 100 mA ขณะเดียวกันก็ให้ขดลวดหมุนเพียงพอเพื่อขับเคลื่อนไดอะแฟรมขนาดใหญ่ที่ 2.7 kHz นี่แสดงถึงการปรับให้เหมาะสมระดับระบบมากกว่าตัวเลือกความต้านทานธรรมดา
2. MLT-7525-16R สามารถขับเคลื่อนโดยตรงจากไมโครคอนโทรลเลอร์ GPIO 3.3 V ได้หรือไม่

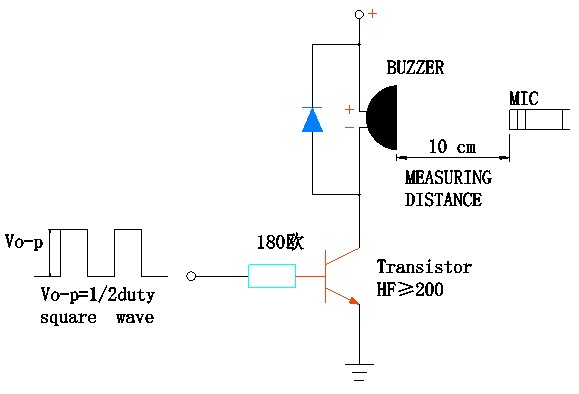

ไม่แนะนำ. ที่ 3.3 V คอยล์ 16 Ω จะดึงกระแสไฟได้ประมาณ 206 mA ซึ่งเกินขีดจำกัดปกติของพิน MCU มาตรฐานที่ 20–25 mA และเสี่ยงต่อความเสียหายถาวร ต้องใช้ทรานซิสเตอร์ NPN แบบธรรมดาหรือสเตจไดรเวอร์ MOSFET สำหรับระบบ 5 V ตัวต้านทานฐาน 180 Ω พร้อมด้วยทรานซิสเตอร์เอนกประสงค์ (HF ≥ 200) จะให้ไดรฟ์ที่เพียงพอ คล้ายกับวงจรทดสอบมาตรฐานที่ใช้สำหรับการระบุคุณลักษณะ
3. ความถี่ 2.7 kHz เปรียบเทียบกับเสียงกริ่ง 4 kHz ในการใช้งานจริงอย่างไร
ความถี่เรโซแนนซ์ 2.7 kHz ให้การแทรกซึมที่เหนือกว่าในสภาพแวดล้อมที่มีเสียงดัง และลดการส่งสัญญาณทิศทางเมื่อเปรียบเทียบกับ 4 kHz ความไวในการได้ยินของมนุษย์สามารถเทียบเคียงได้ระหว่างความถี่เหล่านี้ (ทั้งสองความถี่อยู่ในช่วงความถี่ที่ไวที่สุด 2–5 kHz) ข้อเสียเปรียบหลักคือขนาดทางกายภาพ: การได้เสียงสะท้อน 2.7 kHz ในแพ็คเกจขนาดกะทัดรัดต้องใช้ไดอะแฟรมที่ใหญ่กว่า ซึ่งตัวลำโพงขนาด 7.5 มม. รองรับได้ สำหรับการใช้งานที่ไม่ได้ยินเสียงกริ่ง 4 kHz เนื่องจากเสียงรบกวนจากสิ่งแวดล้อม MLT-7525-16R มีเส้นทางการอัพเกรดโดยตรง
4. ระดับอุณหภูมิในการจัดเก็บ -40 °C มีความสำคัญอย่างไร?
ช่วงการจัดเก็บที่ขยายได้ถึง -40 °C รองรับการขนส่งด้วยโซ่เย็น อุปกรณ์ในพื้นที่สูงและเครื่องจักรที่จัดเก็บในฤดูหนาว ซึ่งอาจเกินขีดจำกัดมาตรฐาน -30 °C ในระหว่างการขนส่งหรือช่วงที่ไม่ได้ใช้งาน ขีดจำกัดการทำงานยังคงอยู่ที่ -30 °C ซึ่งหมายความว่าอุปกรณ์ไม่ควรถูกขับเคลื่อนด้วยอุณหภูมิต่ำกว่านี้ แต่สามารถทนต่อการเปลี่ยนแปลงในการจัดเก็บจนถึง -40 °C โดยไม่เสื่อมสภาพ ความแตกต่างนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานด้านการบินและอวกาศ อาร์กติก และการใช้งานที่อยู่ติดกันด้วยการแช่แข็งด้วยความเย็นจัด
5. MLT-7525-16R เหมาะที่จะใช้แทนออดแม่เหล็กแบบดรอปอินในการออกแบบที่มีอยู่หรือไม่
ใช่ พร้อมการแก้ไขเค้าโครง PCB รอยเท้า SMD ขนาด 7.5 มม. ใช้พื้นที่บอร์ดเทียบเท่ากับออดผ่านรูขนาด 9 มม. และ 12 มม. จำนวนมาก ขณะเดียวกันก็ไม่จำเป็นต้องเจาะรูและการสอดด้วยตนเอง การรับประกันแรงดันเสียง ≥ 85 dB ให้ระยะการออกแบบสำหรับการใช้งานการแจ้งเตือนทางอุตสาหกรรม ข้อควรพิจารณาในการออกแบบเบื้องต้นคือวงจรขับเคลื่อน: ออดผ่านรูมักจะทำงานที่ 12 V พร้อมด้วยออสซิลเลเตอร์ภายใน ในขณะที่ MLT-7525-16R ต้องการการกระตุ้นภายนอก 2.7 kHz ที่ 3.6 V ออสซิลเลเตอร์แบบธรรมดาหรือเอาต์พุต MCU PWM จะเข้ามาแทนที่ไดรฟ์แบบสั่นในตัวที่ก่อนหน้านี้มีให้โดยออดเซอร์ที่ใช้งานอยู่
ติดต่อ MEIDI เพื่อขอใบเสนอราคาที่แข่งขันได้ ตัวอย่างทางวิศวกรรม และการปรับแต่ง OEM/ODM ทีมแอปพลิเคชันของเราสามารถช่วยในการออกแบบวงจรไดรเวอร์สำหรับระบบ 5 V และ Li-ion การสร้างโมเดลตู้เก็บเสียง และการเพิ่มประสิทธิภาพโปรไฟล์ reflow สำหรับสายการผลิตของคุณ
