ออดแม่เหล็กแบบขับเคลื่อนด้วยตนเองสำหรับอุปกรณ์เตือนภัย

ออดแม่เหล็กแบบแอกทีฟจะบรรจุขดลวด แม่เหล็กถาวร ไดอะแฟรมแม่เหล็กไฟฟ้า และวงจรออสซิลเลเตอร์ให้เป็นยูนิตเดียวในตัวเอง เมื่อมีแรงดันไฟฟ้ากระแสตรงอยู่ภายใน ใช้ช่วงที่กำหนด ระบบอิเล็กทรอนิกส์ออนบอร์ดจะขัดจังหวะกระแสคอยล์โดยอัตโนมัติ ที่ความถี่เรโซแนนซ์เชิงกล ทำให้ไดอะแฟรมสั่นสะเทือนและเปล่งเสียงคงที่ โทนเสียง ไม่มีเครื่องกำเนิดสัญญาณภายนอก เอาต์พุต PWM ของไมโครคอนโทรลเลอร์ หรือไดรเวอร์เพิ่มเติม จำเป็นต้องมีขั้นตอน ลักษณะการทำงานของปลั๊กแอนด์ซาวด์นี้ทำให้ออดแม่เหล็กทำงาน a ทางเลือกที่พบบ่อยสำหรับอุปกรณ์ที่ต้องการการแจ้งเตือนความถี่คงที่และ ความเรียบง่ายของวงจรเป็นสิ่งสำคัญ

ออสซิลเลเตอร์ภายในและการลดความซับซ้อนของวงจร

ออสซิลเลเตอร์ในตัวได้รับการปรับไปยังจุดเรโซแนนซ์ของไดอะแฟรมและคอยล์ แอสเซมบลีซึ่งโดยทั่วไปจะอยู่ระหว่าง 200Hz ถึง 3kHz เพราะการสวิตชิ่ง เกิดขึ้นที่ตัวออด ระบบโฮสต์จำเป็นต้องจัดให้มี DC ที่สะอาดเท่านั้น อุปทาน ซึ่งช่วยลดความจำเป็นในการใช้อุปกรณ์ต่อพ่วงตัวจับเวลาบนไมโครคอนโทรลเลอร์และ ลดความซับซ้อนของเฟิร์มแวร์ โดยการเปรียบเทียบกออดแม่เหล็กแบบพาสซีฟต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือสัญญาณ PWM ที่ความถี่เรโซแนนซ์เพื่อสร้าง เสียง ทำให้นักออกแบบสามารถควบคุมระดับเสียงและระดับเสียงได้ แต่ต้องเสียค่าใช้จ่ายเพิ่มเติม วงจรขับ ในสถานการณ์ที่ราง DC เดียวกันจ่ายไฟให้กับตรรกะอื่นอยู่แล้ว สามารถเชื่อมต่อออดแบบแอคทีฟได้โดยตรง บางครั้งอาจใช้เพียงตัวต้านทานแบบอนุกรมเท่านั้น สำหรับการจำกัดกระแส

แรงดัน กระแส และเสียงเอาท์พุต

ออดแม่เหล็กแบบแอคทีฟผลิตขึ้นสำหรับแรงดันไฟฟ้าปกติ เช่น 1.5V, 3V, 5V, 12V และ 24V DC แรงดันไฟฟ้าที่กำหนดจะกำหนดความต้านทานของคอยล์และ ส่งผลให้ระดับความดันเสียง ซึ่งโดยทั่วไปจะอยู่ระหว่าง 80dB ถึง 100dB ที่ 10ซม. โดยทั่วไปการดึงกระแสจะอยู่ในช่วง 10mA ถึง 50mA โดยที่สูงกว่า โดยทั่วไปกระแสจะสอดคล้องกับเอาต์พุตที่ดังกว่า ความถี่เรโซแนนซ์ได้รับการแก้ไขแล้ว โดยการออกแบบทางกลและไม่สามารถเปลี่ยนแปลงได้ในสนามแม้ว่าจะมีหลายรายการก็ตาม สามารถระบุตัวแปรรูปแบบโทนเสียง (ต่อเนื่อง เป็นจังหวะ หรือสลับกัน) ได้ที่ เวลาของการสั่งซื้อ สำหรับการใช้งานที่ต้องใช้พื้นที่ติดตั้งบนพื้นผิว Buzzer ที่ใช้งานแม่เหล็ก SMDมีการสั่นในตัวเองเหมือนกัน ลักษณะการทำงานในแพ็คเกจที่เข้ากันได้กับ reflow

ตำแหน่งที่ใช้ Buzzers แบบแม่เหล็ก

ออดเหล่านี้ปรากฏในผลิตภัณฑ์หลากหลายประเภทที่ต้องการความน่าเชื่อถือ ตัวบ่งชี้เสียงราคาประหยัด เครื่องใช้ในครัวเรือน เช่น เครื่องปรับอากาศ เตาไมโครเวฟ และเครื่องซักผ้าใช้สำหรับการตอบสนองด้วยการกดปุ่มและ การแจ้งเตือนเมื่อสิ้นสุดรอบการทำงาน แผงสัญญาณกันขโมยและเครื่องตรวจจับควันจะขึ้นอยู่กับแผงดังกล่าว เสียงดังโดยตรงเพื่อส่งสัญญาณอันตราย ในสภาพแวดล้อมของยานยนต์ ให้เปิดประตู คำเตือนและการเตือนให้คาดเข็มขัดนิรภัยมักจะใช้เสียงกริ่งแบบแม่เหล็กเพราะว่า สามารถทำงานได้โดยตรงจากรางแบตเตอรี่ 12V โดยไม่มีสัญญาณเพิ่มเติม เครื่องปรับอากาศ อุปกรณ์อุตสาหกรรม รวมถึงแหล่งจ่ายไฟและสามารถตั้งโปรแกรมได้ ตัวควบคุมลอจิกยังรวมส่วนประกอบเหล่านี้เข้าด้วยกันเพื่อแจ้งข้อผิดพลาดเฉพาะที่ ข้อบ่งชี้

การผลิตและการประกันคุณภาพที่ MEIDI

MEIDI ผลิตออดแม่เหล็กแบบแอคทีฟบนสายการประกอบโดยเฉพาะ ผสมผสานการพันคอยล์อัตโนมัติ การใส่แม่เหล็ก การเชื่อมไดอะแฟรม และ สิ่งที่แนบมากับ PCB ออสซิลเลเตอร์ ทุกยูนิตผ่านการตรวจสอบเสียงที่ปลายสาย ที่บันทึกระดับความดันเสียง ความถี่เรโซแนนซ์ และการสิ้นเปลืองกระแสไฟ โดยเก็บข้อมูลไว้เพื่อการตรวจสอบย้อนกลับแบบแบตช์ ระบบคุณภาพ ISO9001 ยังต้องมีการสุ่มตัวอย่างเป็นระยะสำหรับการหมุนเวียนของอุณหภูมิ ความต้านทานต่อความชื้น และความทนทานต่อความร้อนจากการบัดกรี ทำให้มั่นใจได้ถึงประสิทธิภาพของสนามที่สม่ำเสมอ ปริมาณการผลิต สำหรับลูกค้าที่ต้องการโทนสีที่กำหนดเองรูปแบบต่างๆ ความยาวตะกั่วหรือความต้านทานของคอยล์เฉพาะทีมวิศวกรสามารถปรับได้ การออกแบบและจัดเตรียมตัวอย่างลักษณะเฉพาะก่อนดำเนินการผลิตหลัก

คำถามที่พบบ่อย

ฉันสามารถเปลี่ยนความถี่ของออดแม่เหล็กแบบแอคทีฟหลังจากสร้างแล้วได้หรือไม่

ไม่ ความถี่เรโซแนนซ์ถูกกำหนดโดยกลไกโดยไดอะแฟรมและคอยล์ ประกอบและไม่สามารถปรับภายนอกได้ หากมีเอาต์พุตความถี่แปรผัน จำเป็นออดแม่เหล็กแบบพาสซีฟขับเคลื่อนด้วยไมโครคอนโทรลเลอร์ สัญญาณ PWM จะเป็นตัวเลือกที่เหมาะสมกว่า

ออดแม่เหล็กแบบแอคทีฟทำงานร่วมกับแหล่งจ่ายไฟ DC ที่ผันผวนหรือไม่

ออสซิลเลเตอร์ภายในคาดว่าแรงดันไฟฟ้ากระแสตรงจะค่อนข้างเสถียรภายใน ช่วงการทำงานที่กำหนด แรงดันไฟฟ้าขนาดใหญ่แกว่ง การกระเพื่อม หรือขั้วย้อนกลับ อาจทำให้เกิดการทำงานที่ผิดปกติหรือเกิดความเสียหายถาวรได้ ตัวเก็บประจุแบบแยกส่วนอย่างง่าย และซีรีส์ไดโอดสำหรับการป้องกันการกลับขั้วเป็นส่วนเพิ่มเติมทั่วไปของ กำลังไฟเข้า

อะไรคือความแตกต่างระหว่างออดแม่เหล็กแบบแอคทีฟและออดเพียโซอิเล็กทริกแบบแอคทีฟ?

ทั้งสองแบบสั่นได้เองและต้องการเพียงแหล่งจ่ายไฟ DC แต่ใช้ต่างกัน เทคโนโลยีทรานสดิวเซอร์ ออดแม่เหล็กแบบแอคทีฟจะสร้างความถี่ต่ำ โทนเสียงอุ่นขึ้นและสามารถทำงานได้จากแรงดันไฟฟ้าที่ต่ำมาก หนึ่งPiezoelectric Buzzer ที่ใช้งานอยู่ให้เสียงที่แหลมคมยิ่งขึ้น เสียงและโดยทั่วไปจะดึงกระแสไฟน้อยกว่า ทางเลือกขึ้นอยู่กับโทนเสียงที่ต้องการ ตัวละคร งบประมาณด้านพลังงาน และเสียงของตู้

ตารางด้านล่างแสดงรายการข้อกำหนดมาตรฐานทั้งหมดของผลิตภัณฑ์ในซีรีส์นี้ โซลูชันที่ปรับแต่งตามความต้องการของคุณมีให้บริการตามคำขอของคุณ โปรดติดต่อเราเพื่อขอข้อกำหนดการปรับแต่งเพิ่มเติม

แบบอย่าง	รูปภาพสินค้า	แรงดันไฟฟ้า (VDC)	แรงดันไฟฟ้าที่ใช้งาน (VDC)	ระดับความดันเสียง @10ซม. (dB)	กระแสไฟฟ้าที่ใช้งาน (mA)	ความถี่เรโซแนนซ์ (Hz)	อุณหภูมิในการทำงาน (℃)	น้ำหนัก (กรัม)	ขนาด (มม.)
HMB1206-03		3	2~5	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×6.5
HMB1206-05		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×6.5
HMB1206-12		12	8~16	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×7.5
HMB1275-03B		3	2~5	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×7.5
HMB1275-05B 65		5	3~7	≥83	≤30	2700±300	-20~+70	1.7	Ø12.0×7.5
HMB1275-05B 95		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×7.5
HMB1275-05C		5	3~7	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×7.5
HMB1275-12C		12	8~16	≥85	≤30	2700±300	-20~+70	1.7	Ø12.0×7.5
HMB1275-24B		24	18~26	≥90	≤30	2400±300	-20~+70	1.7	Ø12.0×7.5
HNB09A12		12	8~16	≥85	≤30	2700±300	-20~+70	0.75	Ø9.0×5.5
HNT-9042-03		3	1.5~4.5	≥85	≤30	2700±300	-20~+70	0.71	Ø9.0×4.2
HNT-9042-05		5	3~7	≥85	≤30	2700±300	-20~+70	0.71	Ø9.0×4.2
HNT-9042-12		12	8~16	≥85	≤30	2700±300	-20~+70	0.71	Ø9.0×4.2
HNT-9650-03		3	1.5~4.5	≥85	≤30	2700±300	-20~+70	0.78	Ø9.6×5.0
HNT-9650-05		5	3~7	≥85	≤30	2700±300	-20~+70	0.78	Ø9.6×5.5
HNT-9650-12		12	8~16	≥85	≤30	2700±300	-20~+70	0.78	Ø9.6×5.0
TMB12A03		3	2~5	≥85	≤30	2400±300	-20~+70	1.7	Ø12.0×9.5

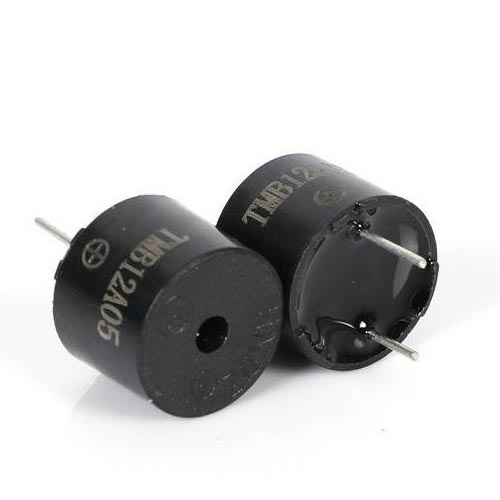

TMB12A05		5	3~7	≥85	≤30	2400±300	-20~+70	1.7	Ø12.0×9.5

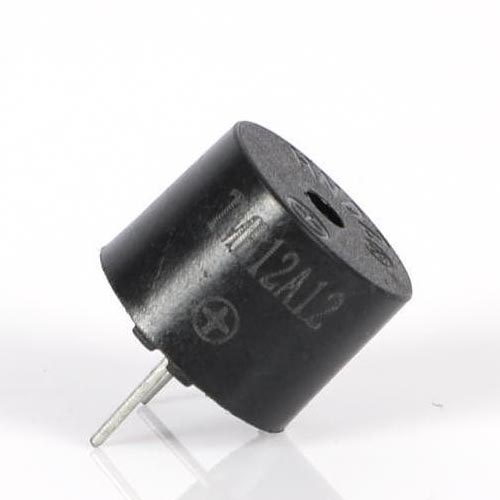

TMB12A12		12	8~16	≥88	≤30	2700±300	-20~+70	1.7	Ø12.0×9.5
TMB12A24		24	18~26	≥90	≤30	2400±300	-20~+70	1.7	Ø12.0×9.5
