ออดแม่เหล็กแบบแอคทีฟขนาดเล็ก SMD สำหรับการใช้งาน PCB

เจียงซู เหมยตี้พัฒนาและผลิตชิ้นส่วนอะคูสติกขนาดเล็กสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ ทั่วโลก ด้วยการปรับปรุงอย่างต่อเนื่องในการออกแบบด้านเสียง กระบวนการประกอบแบบอัตโนมัติ และ การจัดการคุณภาพ Meidi นำเสนอผลิตภัณฑ์ออดที่ตรงตามการบูรณาการและการทำงานของ PCB ที่แตกต่างกัน ข้อกำหนด

สำหรับการพัฒนา SMD Magnetic Active Buzzer ทีมวิศวกรของ Meidi มุ่งเน้นไปที่โครงสร้างส่วนประกอบ การออกแบบ การวิเคราะห์ความเข้ากันได้ทางไฟฟ้า ข้อกำหนดการประกอบ SMT และการตรวจสอบเสียง จากตัวอย่างต้นแบบไปจนถึงชุดการผลิต บริษัทให้บริการการสื่อสารทางเทคนิคและ การสนับสนุนการผลิตเพื่อช่วยให้ลูกค้ารวมตัวบ่งชี้เสียงที่เชื่อถือได้เข้ากับอุปกรณ์อิเล็กทรอนิกส์ของพวกเขา ผลิตภัณฑ์

รายละเอียดสินค้า

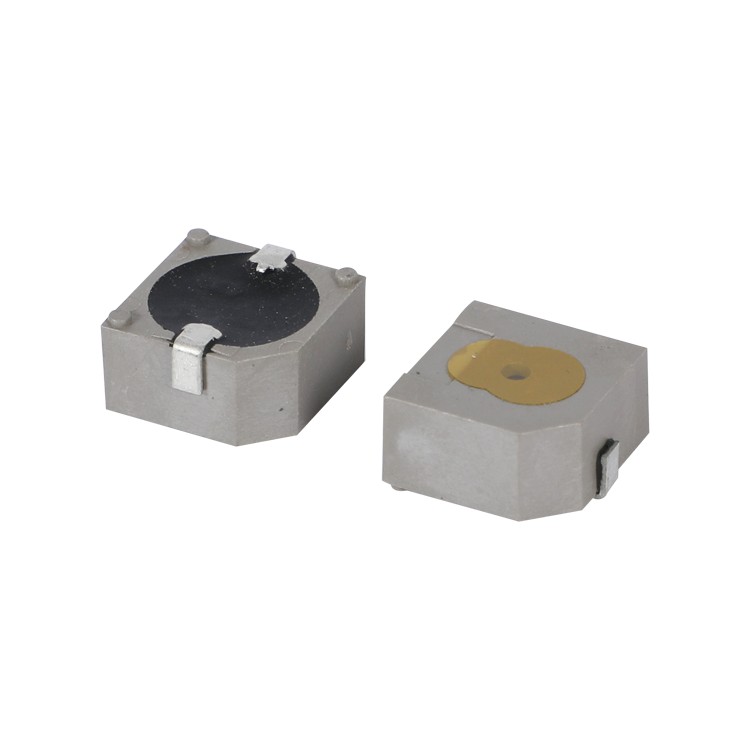

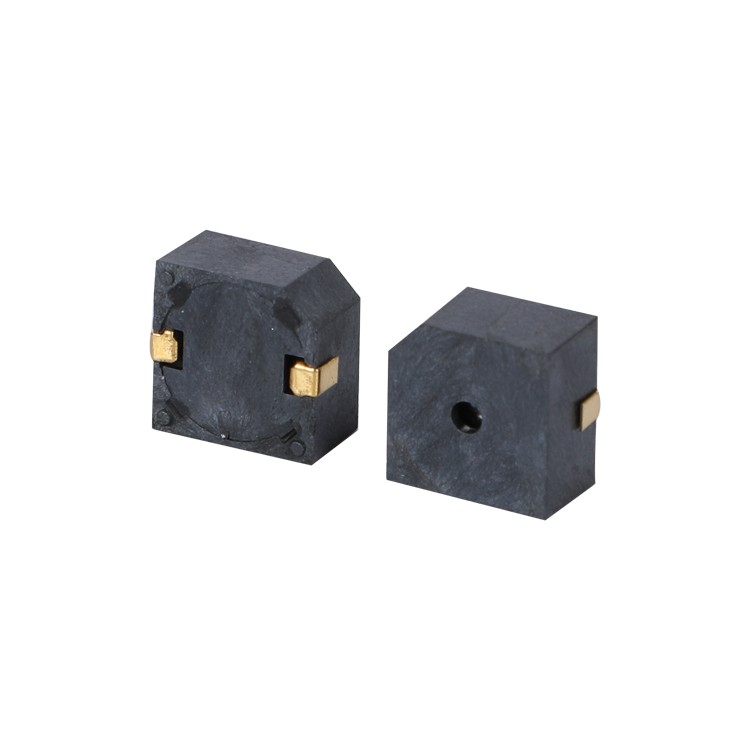

ออดแม่เหล็กแบบยึดบนพื้นผิวพร้อมวงจรการขับขี่ในตัว

SMD Magnetic Active Buzzer เป็นส่วนประกอบเสียงแม่เหล็กไฟฟ้าขนาดกะทัดรัดที่ออกแบบมาสำหรับ PCB โดยตรง การประกอบ โดยผสมผสานโครงสร้างทรานสดิวเซอร์แม่เหล็กเข้ากับวงจรออสซิลเลชันในตัว เสียงกริ่งเพื่อสร้างเสียงคงที่เมื่อเชื่อมต่อกับแรงดันไฟฟ้ากระแสตรงที่ระบุ

แตกต่างจากการออกแบบแม่เหล็กไฟฟ้าแบบพาสซีฟที่ต้องใช้แหล่งสัญญาณภายนอก แม่เหล็กแบบแอคทีฟ ออดทำให้การออกแบบวงจรง่ายขึ้นโดยการรวมฟังก์ชันการขับเคลื่อนภายในส่วนประกอบ นี้ การกำหนดค่าจะช่วยลดภาระงานของตัวควบคุมหลักและเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ ต้องการการแสดงเสียงที่เรียบง่ายและมั่นคง

ออกแบบมาสำหรับกระบวนการผลิต SMT สมัยใหม่

แพ็คเกจแบบยึดติดบนพื้นผิวช่วยให้สามารถจัดตำแหน่งอัตโนมัติโดยใช้อุปกรณ์การผลิต SMT มาตรฐาน นี้ การออกแบบช่วยให้ผู้ผลิตลดขั้นตอนการประกอบด้วยตนเองและปรับปรุงความสม่ำเสมอในระหว่างที่มีปริมาณมาก การผลิตพีซีบี

เมื่อเลือกส่วนประกอบอะคูสติก SMD โดยปกติแล้ววิศวกรจะพิจารณาขนาดบรรจุภัณฑ์และการติดตั้ง ทิศทาง สภาวะการบัดกรี พารามิเตอร์ทางไฟฟ้า และพื้นที่ว่างของบอร์ด ไมดี้รองรับ ความต้องการที่กำหนดเองตามโครงสร้างผลิตภัณฑ์และสภาพแวดล้อมการประกอบที่แตกต่างกัน

เทคโนโลยีเครื่องแปลงสัญญาณแม่เหล็กเพื่อการตอบรับด้วยเสียง

กลไกแม่เหล็กไฟฟ้าภายในสร้างเสียงผ่านปฏิกิริยาระหว่างขดลวด สนามแม่เหล็ก และไดอะแฟรมแบบสั่น โครงสร้างนี้ให้เสียงเตือนที่เป็นที่รู้จักโดยทั่วไป ใช้สำหรับแสดงสถานะของอุปกรณ์ สัญญาณเตือน และผลตอบรับการทำงาน

เมื่อเปรียบเทียบกับโครงสร้างเพียโซอิเล็กทริก โดยทั่วไปแล้วออดแม่เหล็กจะให้ความถี่ที่ต่างกัน ลักษณะและการตอบสนองทางเสียง สำหรับการใช้งานที่ต้องการการควบคุมความถี่ภายนอก วิศวกรอาจพิจารณากออดแม่เหล็กแบบพาสซีฟแทน.

การใช้งานทั่วไปในอุปกรณ์อิเล็กทรอนิกส์

ส่วนประกอบ SMD Magnetic Active Buzzer โดยทั่วไปจะรวมอยู่ในผลิตภัณฑ์ที่มีขนาดกะทัดรัดและ จำเป็นต้องมีเอาต์พุตเสียงคงที่ รวมถึง:

• แผงควบคุมและอินเทอร์เฟซอิเล็กทรอนิกส์
• อุปกรณ์ตรวจสอบอุตสาหกรรม
• อุปกรณ์สมาร์ทโฮม
• ระบบรักษาความปลอดภัยและสัญญาณเตือนภัย
• เครื่องมืออิเล็กทรอนิกส์ทางการแพทย์
• โมดูลอิเล็กทรอนิกส์ยานยนต์

ในแอปพลิเคชันเหล่านี้ ออดจะทำหน้าที่เป็นส่วนประกอบเสียงตอบรับเพื่อแจ้งให้ผู้ใช้ทราบถึงการทำงาน สถานะ สภาวะผิดปกติ หรือการตอบสนองของระบบ

คู่มือการเลือกใช้ไฟฟ้าและเครื่องกล

ก่อนที่จะรวมออดแม่เหล็กแบบแอคทีฟ SMD เข้ากับผลิตภัณฑ์ วิศวกรมักจะประเมินหลายๆ อย่าง พารามิเตอร์ที่สำคัญ:

• แรงดันใช้งานและการสิ้นเปลืองกระแสไฟ
• ข้อกำหนดด้านแรงดันเสียง
• ข้อจำกัดของโครงร่าง PCB
• สภาวะอุณหภูมิในการทำงาน
• ความเข้ากันได้ของกระบวนการประกอบและการบัดกรี

การจับคู่ที่เหมาะสมระหว่างข้อกำหนดของออดและสภาพแวดล้อมของแอปพลิเคชันจะช่วยรักษาไว้ ประสิทธิภาพเสียงที่สม่ำเสมอในระหว่างการใช้งานระยะยาว

ความสามารถในการผลิตและการสนับสนุนแบบกำหนดเอง

เจียงซู เหมยตี้ ให้การสนับสนุนที่ปรับแต่งตามความต้องการของผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ ซึ่งรวมถึง การปรับพารามิเตอร์ทางเสียง การปรับเปลี่ยนที่อยู่อาศัย การเลือกบรรจุภัณฑ์ และการตรวจสอบตัวอย่าง

กระบวนการผลิตประกอบด้วยการตรวจสอบส่วนประกอบ การควบคุมการประกอบ การทดสอบเสียง และคุณภาพ การตรวจสอบเพื่อรักษาความสอดคล้องของผลิตภัณฑ์ระหว่างการพัฒนาต้นแบบและการผลิตจำนวนมาก

สำหรับลูกค้าที่กำลังมองหาตัวเลือกอะคูสติกแบบยึดบนพื้นผิวต่างๆ Meidi ยังมีวัสดุที่เกี่ยวข้องอีกด้วย ผลิตภัณฑ์เช่นออดสัญญาณ SMDและส่วนประกอบบ่งชี้เสียงที่ปรับแต่งเอง

คำถามที่พบบ่อย

ถาม: SMD Magnetic Active Buzzer สร้างเสียงได้อย่างไร

ตอบ: ออดใช้ออสซิลเลเตอร์ภายในและโครงสร้างหัวโซน่าร์แม่เหล็กไฟฟ้า เมื่อไฟฟ้ากระแสตรงเป็น วงจรภายในจะขับเคลื่อนคอยล์และไดอะแฟรมเพื่อสร้างเอาต์พุตเสียงที่ตั้งไว้ล่วงหน้า

ถาม: ข้อดีของการเลือกออดสัญญาณแบบแอคทีฟสำหรับการออกแบบ PCB คืออะไร

ตอบ: ออดที่ใช้งานอยู่ไม่จำเป็นต้องมีสัญญาณเสียงภายนอกจากตัวควบคุม ซึ่งสามารถลดความซับซ้อนได้ การออกแบบวงจรและลดความซับซ้อนของซอฟต์แวร์หรือฮาร์ดแวร์สำหรับแอปพลิเคชันการแจ้งเตือนแบบคงที่

ถาม: Meidi สามารถปรับแต่งข้อมูลจำเพาะของออดแม่เหล็กที่ใช้งานแบบ SMD ได้หรือไม่

ก. ใช่. Meidi รองรับการปรับแต่งที่เกี่ยวข้องกับพารามิเตอร์ทางไฟฟ้า ขนาดทางกล ข้อกำหนดด้านบรรจุภัณฑ์และประสิทธิภาพเสียงตามการออกแบบผลิตภัณฑ์ของลูกค้า

ถาม: Jiangsu Meidi มีผลิตภัณฑ์อะคูสติกอื่น ๆ อะไรบ้าง?

ตอบ: Meidi ผลิตส่วนประกอบออดต่างๆ รวมถึงออดปลุก, ซีรีส์ออดแม่เหล็ก ผลิตภัณฑ์ออดเพียโซอิเล็กทริก และโซลูชันเสียงที่ปรับแต่งเฉพาะสำหรับ แอปพลิเคชันอิเล็กทรอนิกส์

ตารางด้านล่างแสดงรายการข้อกำหนดมาตรฐานทั้งหมดของผลิตภัณฑ์ในซีรีส์นี้ โซลูชันที่ปรับแต่งตามความต้องการของคุณมีให้บริการตามคำขอของคุณ โปรดติดต่อเราเพื่อขอข้อกำหนดการปรับแต่งเพิ่มเติม

แบบอย่าง	รูปภาพสินค้า	แรงดันไฟฟ้า (VDC)	แรงดันไฟฟ้าที่ใช้งาน (VDC)	ระดับความดันเสียง @10ซม. (dB)	กระแสไฟฟ้าที่ใช้งาน (mA)	ความถี่เรโซแนนซ์ (Hz)	อุณหภูมิในการทำงาน (℃)	น้ำหนัก (กรัม)	ขนาด (มม.)
MLT-13065Y-5V		5	4~7	≥85	≤50	2700±300	-40~+105	25	12.8×12.8×6.5
MLT-9650Y-5V		5	4~7	≥85	≤30	3,000 ± 300	-30~+70	1.5	9.6×9.6×5.0
