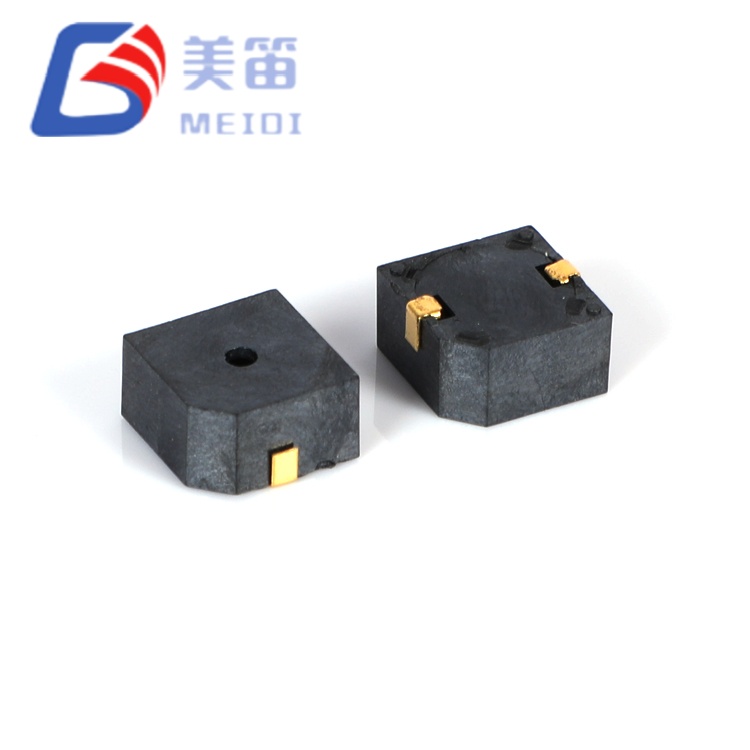

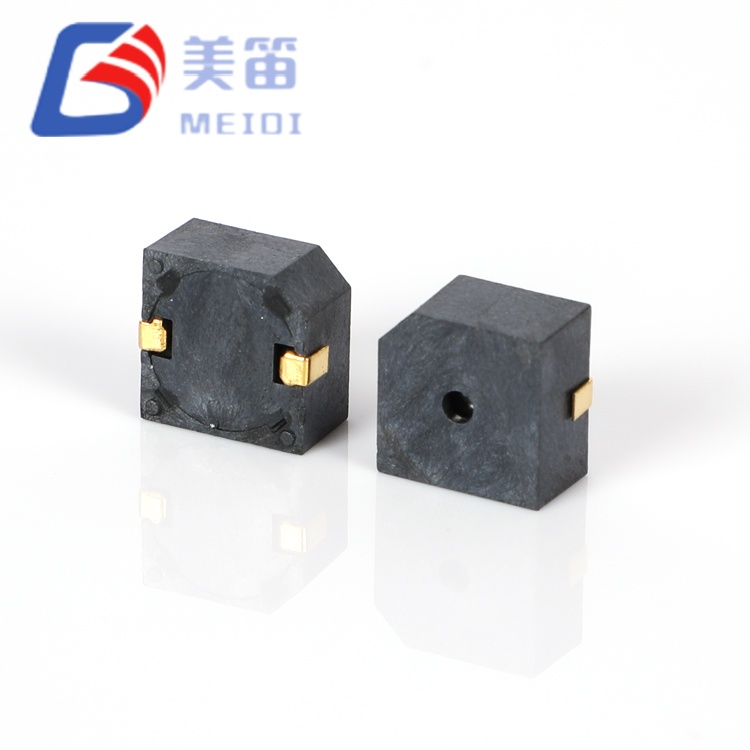

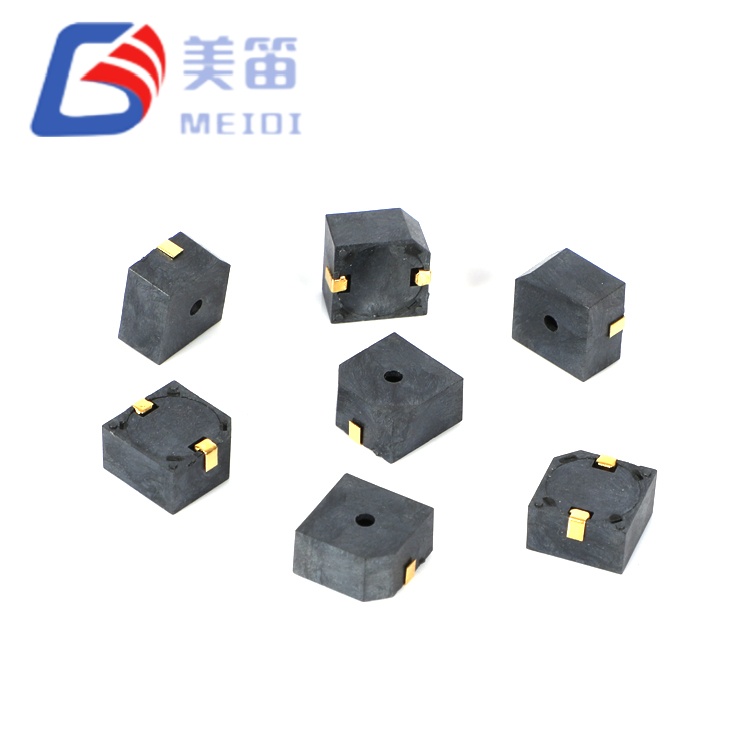

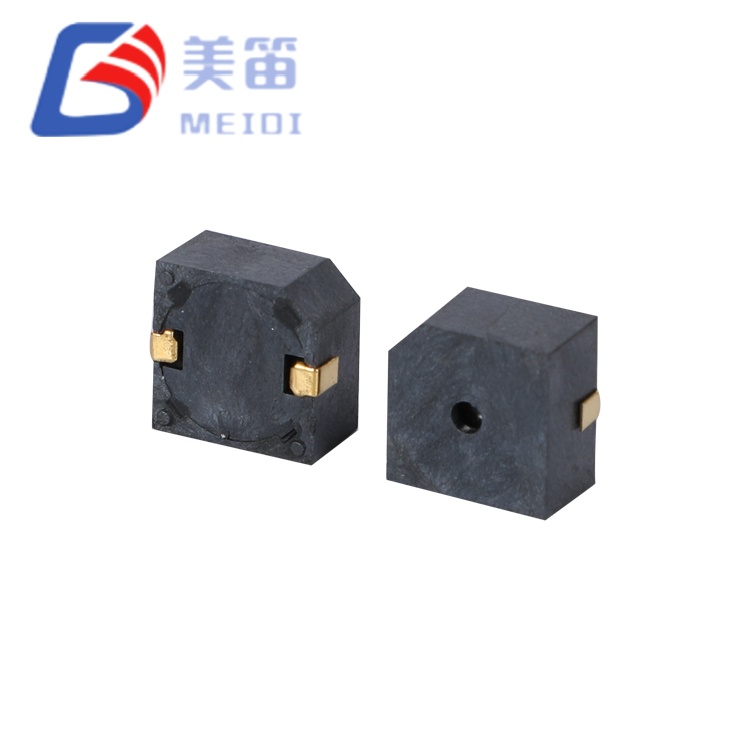

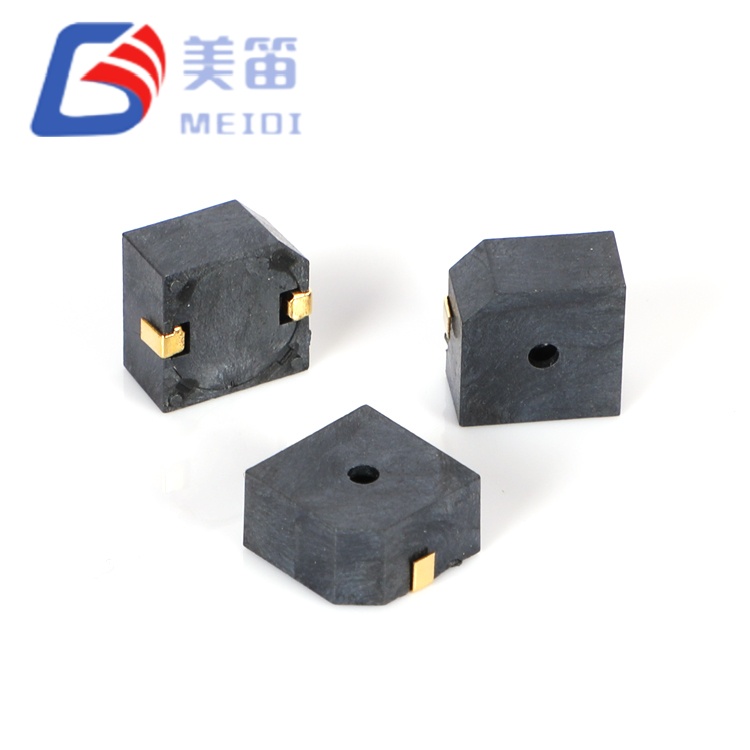

ออดแม่เหล็กแบบแอคทีฟ SMD ขนาด 9.6*9.6*5 มม. เป็นออดแม่เหล็กไฟฟ้าแบบขับเคลื่อนในตัว ออกแบบมาเพื่อการใช้งานที่ต้องการการตอบสนองด้วยเสียงทันทีโดยไม่ต้องใช้วงจรออสซิลเลเตอร์ภายนอก ด้วยขนาด 9.6 × 9.6 × 5.0 มม. ออดแบบแอคทีฟแม่เหล็กไฟฟ้า 5V SMD นี้ใช้พื้นที่ขนาดกลางที่สร้างความสมดุลของเอาท์พุตเสียงกับข้อจำกัดด้านอสังหาริมทรัพย์ของ PCB ทำให้เหมาะสำหรับแผงควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ และอินเทอร์เฟซอุปกรณ์เชิงพาณิชย์ที่พื้นที่บอร์ดอยู่ในระดับพรีเมี่ยม แต่ความสมบูรณ์ของการแจ้งเตือนด้วยเสียงจะไม่ลดลง
ต่างจากออดพาสซีฟที่ต้องการการสร้างสัญญาณ PWM และส่วนประกอบไดรเวอร์ MLT-9650Y-5V ผสานรวมวงจรออสซิลเลเตอร์ที่ปรับแต่งมาจากโรงงาน ซึ่งสร้างโทนเสียง 3000 Hz ที่เสถียรที่ ≥85 dB เมื่อใช้แรงดันไฟฟ้า DC ระหว่าง 4 V ถึง 7 V สถาปัตยกรรมนี้ขจัดความจำเป็นในการใช้ทรัพยากรตัวจับเวลาไมโครคอนโทรลเลอร์ ระยะไดรเวอร์ทรานซิสเตอร์ และส่วนประกอบการกรองแบบเหนี่ยวนำ ซึ่งลดทั้งความซับซ้อนของ BOM และรอบการตรวจสอบการออกแบบ การดึงกระแสไฟ ≤30 mA ที่ 5 V เข้ากันได้กับเอาต์พุตระดับลอจิกมาตรฐานและหน้าสัมผัสรีเลย์ ช่วยให้สามารถขับเคลื่อนโดยตรงจากเอาต์พุตดิจิทัล PLC, พิน MCU GPIO ที่มีความสามารถในการจัดหากระแสไฟฟ้าที่เพียงพอ หรือวงจรสวิตชิ่งแบบธรรมดา
ตัวเรือน LCP สีดำให้ความเสถียรของมิติผ่านโปรไฟล์การรีโฟลว์ไร้สารตะกั่วมาตรฐานที่มีอุณหภูมิสูงสุด 255 ± 5 °C รองรับสายการประกอบ SMT อัตโนมัติโดยไม่ต้องใช้โปรโตคอลการจัดการพิเศษ ด้วยช่วงอุณหภูมิการทำงานที่ -30 °C ถึง +70 °C และความทนทานต่อการจัดเก็บที่ขยายได้ถึง -40 °C MLT-9650Y-5V รองรับการใช้งานในสภาพแวดล้อมที่ไม่มีการควบคุม รวมถึงตู้โทรคมนาคมกลางแจ้ง อุปกรณ์โลจิสติกส์ในห้องเย็น และระบบย่อยภายในยานยนต์ที่มีการระบายความร้อนเกินขีดจำกัดระดับผู้บริโภค
| พารามิเตอร์ | ค่า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (o-p) |
| ช่วงแรงดันไฟฟ้าปฏิบัติการ | 4 – 7 โวลต์ |
| ระดับความดันเสียง | ≥ 85 เดซิเบล |
| ความถี่เรโซแนนซ์ | 3000 ± 300 เฮิรตซ์ |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ |
| อุณหภูมิในการทำงาน | -30 ℃ ~ +70 ℃ |
| อุณหภูมิในการจัดเก็บ | -40 ℃ ~ +85 ℃ |
| ขนาด | 9.6 × 9.6 × 5.0 มม |
| น้ำหนัก | 1.5 ก |
| ประเภทการติดตั้ง | SMD (อุปกรณ์ยึดพื้นผิว) |
ส่วนประกอบออสซิลเลเตอร์ภายนอกเป็นศูนย์ — ใช้แรงดันไฟฟ้ากระแสตรงโดยตรง ไม่จำเป็นต้องจัดสรรตัวจับเวลา PWM, บัฟเฟอร์ทรานซิสเตอร์ หรือไดโอดฟลายแบ็ก เพื่อรักษาทรัพยากรไมโครคอนโทรลเลอร์สำหรับลอจิกแอปพลิเคชันหลัก
พื้นที่ช่วงบนของแรงดันไฟฟ้ากว้าง — ช่วงการทำงาน 4–7 V รองรับรางระบุ 5 V ที่มีพิกัดความเผื่อของตัวควบคุม ±20% เส้นโค้งการระบายแบตเตอรี่ และระบบ 24 V ระดับอุตสาหกรรมที่ลดระดับลงผ่านตัวควบคุมความต้านทานหรือสวิตช์แบบธรรมดา
ลักษณะทางเสียงที่สม่ำเสมอ — ออสซิลเลเตอร์ภายในจะรักษาความถี่กลาง 3000 Hz พร้อมพิกัดความเผื่อ ±10% ทั่วทั้งขอบเขตแรงดันไฟฟ้าและอุณหภูมิทั้งหมด กำจัดการเคลื่อนตัวของความถี่ที่มักเกิดขึ้นกับทรานสดิวเซอร์แบบพาสซีฟที่ขับเคลื่อนภายนอก
รอยเท้า SMD ขนาดกลาง --- แพ็คเกจสี่เหลี่ยมจัตุรัส 9.6 มม. มีพื้นที่การเคลื่อนตัวของไดอะแฟรมเพียงพอสำหรับเอาต์พุต ≥85 dB ที่เชื่อถือได้ โดยไม่ต้องประกอบผ่านรู
เข้ากันได้กับการบัดกรีแบบรีโฟลว์และการบัดกรีแบบคลื่น — ตัวเรือน LCP สีดำที่มีอุณหภูมิรีโฟลว์สูงสุด 255 °C และการบัดกรีด้วยตนเองที่ 360 °C รองรับสภาพแวดล้อมการประกอบแบบผสมตั้งแต่การบัดกรีด้วยมือต้นแบบไปจนถึงสายการผลิตอัตโนมัติที่มีปริมาณมาก
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (o-p) | ที่ 25 ℃ |
| แรงดันไฟฟ้าที่ใช้งาน | 4 – 7 โวลต์ (o-p) | การดำเนินงานอย่างต่อเนื่อง |

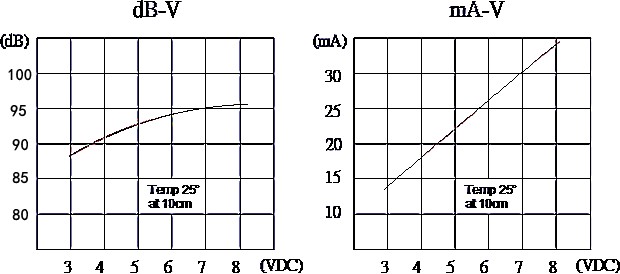

| เอาต์พุตเสียง | ≥ 85 เดซิเบล | ที่ 5 V ระยะห่าง 10 ซม |
| ความถี่เรโซแนนซ์ | 3000 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ | เวลา 5 V |
| อุณหภูมิในการทำงาน | -30 ℃ ~ +70 ℃ | มีประโยชน์ใช้สอย |
| อุณหภูมิในการจัดเก็บ | -40 ℃ ~ +85 ℃ | ไม่ทำงาน |
| พารามิเตอร์ | ค่า |

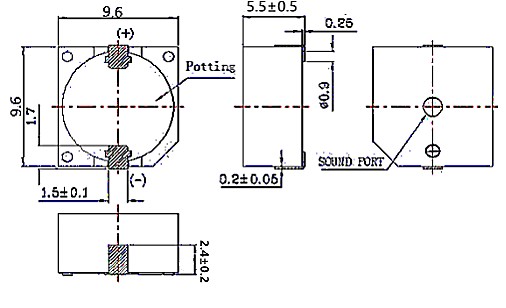

| ขนาด (ยาว × กว้าง × สูง) | 9.6 × 9.6 × 5.0 มม |
| น้ำหนัก | 1.5 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ |
| อุณหภูมิการบัดกรี (Reflow) | 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
| อุณหภูมิการบัดกรี (คลื่น) | 255 ± 15 °C, 4–6 วินาที |
| อุณหภูมิการบัดกรี (แบบแมนนวล) | 360 ± 10 °C, 2–5 วินาที |
| ผ่าน Reflow สูงสุด | 3 |
| อุณหภูมิในการทำงาน | -30 ℃ ~ +70 ℃ |
| อุณหภูมิในการจัดเก็บ | -40 ℃ ~ +85 ℃ |
โมดูลสัญญาณเตือน PLC อุตสาหกรรม — การบ่งชี้ข้อผิดพลาดและการแจ้งเตือนการหยุดฉุกเฉินในตัวควบคุมลอจิกแบบตั้งโปรแกรมได้และระบบขับเคลื่อนมอเตอร์ โดยที่รางลอจิก 5 V หรือ 24 V เป็นมาตรฐาน และจำเป็นต้องมีการตอบสนองด้วยเสียงทันทีเมื่อทริกเกอร์
เครื่องมือวินิจฉัยทางการแพทย์ — สัญญาณเสร็จสิ้น คำเตือนข้อผิดพลาด และเสียงสถานะการสอบเทียบในเครื่องวิเคราะห์แบบตั้งโต๊ะ จอภาพผู้ป่วย และอุปกรณ์ฟอกไต ซึ่งข้อกำหนดควบคุมความเข้ากันได้ทางแม่เหล็กไฟฟ้าและเอาต์พุตที่สม่ำเสมอ
เครื่องทำความเย็นเชิงพาณิชย์และโลจิสติกส์สายโซ่เย็น - สัญญาณเตือนการเปิดประตู การแจ้งเตือนการละเมิดอุณหภูมิ และการแจ้งเตือนข้อผิดพลาดของคอมเพรสเซอร์ในตู้แช่แข็งแบบวอล์กอิน ตู้คอนเทนเนอร์สำหรับการขนส่ง และหน่วยจัดเก็บยาที่ทำงานที่อุณหภูมิแวดล้อมต่ำกว่าศูนย์
กล่องหุ้มภายนอกอาคารด้านโทรคมนาคม — การตรวจจับการบุกรุกของตู้ สัญญาณเตือนไฟฟ้าขัดข้อง และคำเตือนการเคลื่อนตัวเนื่องจากความร้อนในเครื่องทวนสัญญาณของสถานีฐานและโหนดขอบเครือข่ายที่ต้องเผชิญกับสภาพอากาศที่ไม่สามารถควบคุมได้
ระบบย่อยภายในรถยนต์ — การเตือนให้คาดเข็มขัดนิรภัย เสียงเตือนขณะสตาร์ทรถ และการแสดงสถานะการชาร์จในแผงหน้าปัดของรถยนต์ไฟฟ้า และห้องโดยสารของรถยนต์เพื่อการพาณิชย์ซึ่งมีบัสเสริม 5 V อยู่ทั่วไป
| ข้อกำหนดทางวิศวกรรม | MLT-9650Y-5V ความได้เปรียบ |
| ลดความซับซ้อนของ BOM ให้เหลือน้อยที่สุด | ออสซิลเลเตอร์ในตัวช่วยลดไดรเวอร์ IC ภายนอก ตัวต้านทานพื้นฐาน ไดโอดฟลายแบ็ก และการพัฒนาเฟิร์มแวร์ PWM |
| มั่นใจในความทนทานของแรงดันไฟฟ้า | ช่วง 4–7 V รองรับแรงดันไฟปกติ 5 V พร้อมพื้นที่ว่างด้านบนสำหรับแบตเตอรี่ลด พิกัดความเผื่อของตัวควบคุม และการระงับชั่วคราว |
| รับประกันความสม่ำเสมอของเสียง | เสียงสะท้อน 3000 Hz ที่ปรับแต่งจากโรงงานพร้อมความทนทานต่อแบตช์ ±10%; ไม่จำเป็นต้องปรับแต่งวงจรไดรเวอร์หรือสอบเทียบต่อหน่วย |

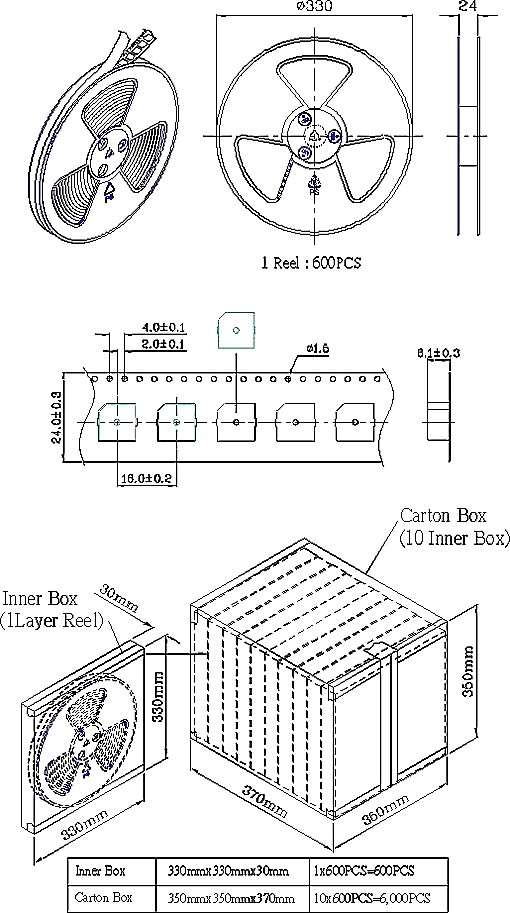

| รองรับการประกอบ SMT อัตโนมัติ | บรรจุภัณฑ์แบบเทปและม้วนมาตรฐานที่เข้ากันได้กับหัวดูดสุญญากาศ การไหลซ้ำสูงสุด 255 °C |
| ทำงานในสภาพแวดล้อมที่ท้าทายความร้อน | ช่วงการทำงาน -30 °C ถึง +70 °C มีประสิทธิภาพเหนือกว่าขีดจำกัดระดับผู้บริโภคมาตรฐาน พื้นที่จัดเก็บข้อมูล -40 °C รองรับโลจิสติกส์แบบโซ่เย็น |
มวล 1.5 กรัมมีส่วนช่วยให้เกิดเสถียรภาพทางกลภายใต้สภาวะการสั่นสะเทือนซึ่งพบได้ทั่วไปในเครื่องจักรอุตสาหกรรมและการใช้งานในยานพาหนะ ชุดไดอะแฟรมรักษาเอาต์พุตเสียงที่สม่ำเสมอภายใต้แรงกระแทกทางกล ในขณะที่ความสูง 5.0 มม. ให้ระดับเสียงภายในที่เพียงพอสำหรับการสร้างเรโซแนนซ์ 3 kHz ที่มีประสิทธิภาพ
MEIDI ผลิต Buzzer แบบแม่เหล็ก SMD ขนาด 9.6*9.6*5 มม. บนสายการผลิตอัตโนมัติพร้อมการทดสอบการทำงานทางไฟฟ้าและเสียง 100% ชุดการผลิตแต่ละชุดผ่านการตรวจสอบความเค้นทางสิ่งแวดล้อมและทางกลอย่างครอบคลุม:
•การจัดเก็บที่อุณหภูมิสูง — 48 ชั่วโมงที่ +80 ± 2 °C ตามด้วยการกู้คืนสภาพแวดล้อม 2 ชั่วโมงและการตรวจสอบพารามิเตอร์แบบเต็ม
•การเก็บรักษาที่อุณหภูมิต่ำ — 48 ชั่วโมงที่ -30 ± 2 °C ตามด้วยการกู้คืนสภาพแวดล้อม 2 ชั่วโมง
•วงจรช็อกความร้อน — 5 รอบระหว่าง -30 °C ถึง +80 °C โดยพัก 30 นาทีต่อสุดขั้ว
• ความต้านทานการสั่นสะเทือน — การกวาดแบบไซนูซอยด์ 10–55 Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง
• แรงกระแทกทางกล — ตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. กระแทก 3 ครั้ง
•ความทนทานต่อความชื้น — 48 ชั่วโมงที่ 50 ± 5 °C / 90–95% RH ตามด้วยการฟื้นตัวโดยรอบ 2 ชั่วโมง
• ความต้านทานความร้อนของบัดกรี — 250 ± 5 °C เป็นเวลา 10 ± 0.5 วินาที โดยมีระยะห่างจากเนื้อถึงบัดกรี 2.0 มม.
ข้อมูลการทดสอบกลุ่มตัวอย่างยืนยันประสิทธิภาพที่สม่ำเสมอภายในข้อกำหนดเฉพาะ: ความดันเสียง 94.1--96.1 dB, กระแสไฟฟ้า 24.4--26.4 mA, ความถี่ 2987--3011 Hz (ทั้งหมดอยู่ภายในข้อกำหนด 3000 ± 300 Hz) โดยมีข้อบกพร่องด้านมิติหรือขั้วเป็นศูนย์
คำถามที่ 1: MLT-9650Y-5V สามารถขับเคลื่อนโดยตรงจากไมโครคอนโทรลเลอร์ GPIO 3.3 V ได้หรือไม่
ไม่ แรงดันไฟฟ้าในการทำงานขั้นต่ำคือ 4 V และ 3.3 V ต่ำกว่าเกณฑ์การทำงานที่รับประกัน แม้ว่าเสียงกริ่งอาจสร้างเอาท์พุตลดลงหรือไม่สามารถสั่นโดยสิ้นเชิงที่ 3.3 V แต่การทำงานที่เชื่อถือได้ต้องใช้แหล่งจ่ายไฟขั้นต่ำ 4 V สำหรับระบบ 3.3 V ให้ลองใช้บูสต์คอนเวอร์เตอร์ 5 V หรือเลือกออดที่ใช้งานระดับ 3 V จากกลุ่มผลิตภัณฑ์ MEIDI
คำถามที่ 2: อายุการใช้งานของเสียงภายใต้การทำงานต่อเนื่องที่แรงดันไฟฟ้าสูงสุดคือเท่าใด
ออสซิลเลเตอร์และทรานสดิวเซอร์แม่เหล็กไฟฟ้าในตัวมีคุณสมบัติสำหรับการทำงานต่อเนื่องที่อุณหภูมิแวดล้อม 5 V และ 25 °C อายุการใช้งานจะขยายออกไปภายใต้รอบการทำงานที่ไม่ต่อเนื่องตามแบบฉบับของการใช้งานสัญญาณเตือน ติดต่อโรงงานเพื่อขอข้อมูลอายุการใช้งานที่เฉพาะเจาะจง สำหรับการใช้งานที่มีโทนเสียงต่อเนื่อง เช่น สัญญาณการอพยพฉุกเฉิน ควรพิจารณาการจัดการระบายความร้อนของตู้เพื่อป้องกันการสะสมความร้อน
คำถามที่ 3: ออสซิลเลเตอร์ในตัวส่งผลต่อความเข้ากันได้ทางแม่เหล็กไฟฟ้าอย่างไรเมื่อเปรียบเทียบกับออดแบบพาสซีฟที่ขับเคลื่อนภายนอก
ออสซิลเลเตอร์ภายในทำงานที่ความถี่ 3000 Hz คงที่พร้อมเวลาขึ้นและลงที่ควบคุมได้ ทำให้เกิดเนื้อหาฮาร์มอนิกที่คาดเดาได้ ซึ่งจำกัดอยู่ที่ฮาร์โมนิคคี่เป็นหลัก (9 kHz, 15 kHz เป็นต้น) ซึ่งอยู่นอกแถบทดสอบการปล่อยก๊าซที่ดำเนินการและแผ่รังสีโดยทั่วไป แตกต่างจากออดพาสซีฟที่ขับเคลื่อนด้วย PWM ซึ่งสัญญาณรบกวนในการสลับขึ้นอยู่กับโครงร่างวงจรไดรเวอร์ อิมพีแดนซ์ของเกตไดรฟ์ และการกำหนดเส้นทาง PCB MLT-9650Y-5V นำเสนอโหลดทางไฟฟ้าที่สม่ำเสมอโดยมีเนื้อหาความถี่สูงน้อยที่สุด โดยทั่วไปส่งผลให้การปล่อย EMC ต่ำกว่าและการทดสอบการปฏิบัติตามข้อกำหนดที่ง่ายขึ้น
คำถามที่ 4: ข้อควรพิจารณาในการออกแบบตู้ที่ใช้กับโปรไฟล์ความสูง 5.0 มม.
ความสูงของตัวเครื่อง 5.0 มม. ต้องมีระยะห่างเหนือพื้นผิว PCB โดยไม่มีสิ่งกีดขวางเพียงพอ เพื่อป้องกันการอุดตันทางเสียง แนะนำให้มีระยะห่างเพิ่มเติมเหนือช่องรับเสียงเพื่อหลีกเลี่ยงไม่ให้แรงดันเสียงลดลงจากพื้นผิวหรือส่วนประกอบใกล้เคียง สำหรับเปลือกหุ้มที่มีตะแกรงหรือเมมเบรน ควรประเมินการจับคู่อิมพีแดนซ์ทางเสียง ตาข่ายที่มีความหนาแน่นสูงอาจลดทอนเอาต์พุต พื้นที่ฐานสี่เหลี่ยมจัตุรัส 9.6 มม. ให้การติดตั้งเชิงกลที่มั่นคงบนพื้นผิว FR4 มาตรฐาน 1.6 มม.
คำถามที่ 5: รองรับการปรับเปลี่ยน OEM เช่น บรรจุภัณฑ์แบบเทปและรีลแบบกำหนดเอง หรือการกำหนดค่าพินอื่นหรือไม่
ใช่. MEIDI รองรับการปรับแต่ง OEM รวมถึงข้อกำหนดเฉพาะของเทปและม้วนที่ปรับเปลี่ยน ปริมาณบรรจุภัณฑ์ทางเลือก และการติดฉลากแบบกำหนดเองสำหรับคำสั่งซื้อปริมาณมาก การแก้ไขแบบฟอร์มโอกาสในการขายสำหรับการแปลงผ่านรูไม่สามารถใช้ได้กับ SMD MLT-9650Y-5V แต่คำแนะนำสเตนซิลสำหรับวางบัดกรีแบบกำหนดเองและคำแนะนำโปรไฟล์การจัดเรียงใหม่นั้นมีให้ผ่านทางวิศวกรรมแอปพลิเคชัน ปริมาณการสั่งซื้อขั้นต่ำและเวลารอคอยสินค้าจะแตกต่างกันไปตามขอบเขตการปรับเปลี่ยน
สำหรับเอกสารข้อมูลทางเทคนิค รอยเท้า CAD คำขอตัวอย่าง หรือคำแนะนำในการบูรณาการ OEM สำหรับ MLT-9650Y-5V โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI
โดยทั่วไปแล้ว วิศวกรรมแอปพลิเคชัน MEIDI จะตอบคำถามทางเทคนิคภายในหนึ่งวันทำการ
