ในระยะสั้น:ออดแม่เหล็กไฟฟ้า (มักเรียกว่าออดแม่เหล็ก) จะเปลี่ยนคอยล์เสียงแบบขดลวดและแม่เหล็กขนาดเล็กให้เป็นเสียงแจ้งเตือนที่เชื่อถือได้สำหรับเครื่องใช้ไฟฟ้า สัญญาณเตือน ผลิตภัณฑ์ยานยนต์ และผลิตภัณฑ์อุตสาหกรรม คู่มือปี 2026 นี้อธิบายวิธีการทำงานของออดแม่เหล็กไฟฟ้า เปรียบเทียบโครงสร้างแบบแอคทีฟเทียบกับแบบพาสซีฟและแบบแม่เหล็กกับเพียโซอิเล็กทริก แสดงรายการข้อกำหนดหลักที่ต้องตรวจสอบ และแสดงให้เห็นว่า MEIDI พัฒนาโซลูชันออดแม่เหล็กไฟฟ้าแบบกำหนดเองและแบบ OEM สำหรับวิศวกรออกแบบและทีมจัดซื้อจัดจ้างอย่างไร
ออดแม่เหล็กไฟฟ้าคือตัวแปลงสัญญาณไฟฟ้าที่สร้างขึ้นรอบๆ ขดลวด แม่เหล็กถาวร และไดอะแฟรมเฟอร์โรแมกเนติก (โดยปกติจะเป็นฝาเหล็กขนาดเล็ก) เมื่อกระแสไหลผ่านขดลวดจะกลายเป็นแม่เหล็กไฟฟ้าที่ดึงไดอะแฟรมเข้าหาแม่เหล็ก กลับกระแสและไดอะแฟรมสปริงกลับ ทำซ้ำหลายพันครั้งต่อวินาทีแล้วคุณจะได้รับเสียง ต่างจากออดเพียโซอิเล็กทริกที่งอแผ่นเซรามิก แต่ออดแม่เหล็กไฟฟ้าใช้กลไกคอยล์เคลื่อนที่ ซึ่งเป็นหลักการเดียวกับลำโพง โดยจะหดตัวเหลือเพียงไม่กี่มิลลิเมตร นั่นทำให้ออดแม่เหล็กไฟฟ้าเป็นตัวเลือกราคาประหยัดที่คุ้นเคยสำหรับผลิตภัณฑ์ใดๆ ก็ตามที่ต้องการได้ยิน
เนื่องจากกลไกเป็นแบบกลไกและมีอยู่ในตัวเอง ออดแม่เหล็กไฟฟ้าจึงทำงานต่อไปผ่านการสั่นสะเทือน การเปลี่ยนแปลงของความชื้น และรอบการสลับหลายปี สำหรับแผง มิเตอร์ และสินค้าอุปโภคบริโภค ออดแม่เหล็กไฟฟ้ายังคงเป็นอุปกรณ์ส่งเสียงเริ่มต้นเมื่อโทนเสียงต่ำที่ชัดเจนมีความสำคัญมากกว่าการดึงพลังงานขั้นต่ำที่แน่นอน
กลไกคือหลักการของมูฟวิ่งคอยล์ (วอยซ์คอยล์) ในออดแม่เหล็กไฟฟ้าแบบพาสซีฟ คุณจะจ่ายสัญญาณไดรฟ์แบบกระแสสลับหรือแบบพัลซิ่งที่จะส่งพลังงานให้กับขดลวดซ้ำๆ ไดอะแฟรมจะสั่นที่ความถี่ของไดรฟ์และแผ่เสียง ในออดแม่เหล็กไฟฟ้าแบบแอคทีฟ ออสซิลเลเตอร์ภายในจะสลับจากแหล่งจ่ายไฟ DC ให้คุณ ข้อเท็จจริงสองประการที่ส่งผลต่อการออกแบบ:
นั่นคือเหตุผลว่าทำไมออดแม่เหล็กไฟฟ้าตัวเดียวกันจึงดังกว่าที่ความถี่เรโซแนนซ์ที่ได้รับการจัดอันดับมากกว่าเสียงปิด เมื่อคุณระบุออดแม่เหล็กไฟฟ้า ความถี่เรโซแนนซ์จะเป็นตัวเลขที่กำหนดความดังในชีวิตจริงภายในตู้ของคุณ
นี่เป็นทางแยกแรกในการเลือกออดแม่เหล็กไฟฟ้า: การสั่นอยู่ภายในชิ้นส่วนหรือภายในเฟิร์มแวร์ของคุณหรือไม่?
ออดแม่เหล็กไฟฟ้าแบบพาสซีฟประกอบด้วยคอยล์และไดอะแฟรมเท่านั้น ไม่มีออสซิลเลเตอร์ คุณป้อนคลื่นสี่เหลี่ยมหรือสัญญาณ AC ให้กับความถี่โทนเสียง และเสียงจะดังที่ความถี่นั้น ข้อดีคือการควบคุมระดับเสียง: ออดแม่เหล็กไฟฟ้าแบบพาสซีฟหนึ่งตัวสามารถสร้างท่วงทำนอง เสียงปลุกแบบสองโทน หรือเสียงบี๊บยืนยันเพียงครั้งเดียว ค่าใช้จ่ายคือ MCU หรือไดรเวอร์ IC ของคุณต้องสร้างรูปคลื่น
ออดแม่เหล็กไฟฟ้าแบบแอคทีฟจะฝังออสซิลเลเตอร์ภายในไว้ จ่ายไฟ DC ภายในช่วงที่กำหนด และเสียงบี๊บดังขึ้นเองด้วยเสียงคงที่ สำหรับการส่งเสียงบี๊บหรือการแจ้งเตือนข้อผิดพลาดแบบ "เปิดเครื่อง" แบบง่ายๆ ออดแม่เหล็กไฟฟ้าแบบแอคทีฟคือเส้นทางที่เร็วที่สุด โดยไม่ต้องใช้รหัส ไม่มีชิ้นส่วนเพิ่มเติม มีเพียงรางแรงดันไฟฟ้าและตัวต้านทานแบบอนุกรม
กฎด่วน:ต้องการเสียงเตือนคงที่โดยไม่มีเฟิร์มแวร์หรือไม่? เลือกออดแม่เหล็กไฟฟ้าที่ใช้งานอยู่ ต้องการการควบคุมระดับเสียง เพลง หรือสัญญาณเตือนแบบทูโทนหรือไม่? เลือกออดแม่เหล็กไฟฟ้าแบบพาสซีฟแล้วขับเคลื่อน
ทั้งสองส่งเสียง พวกเขาทำมันแตกต่างออกไป ออดแม่เหล็ก (แม่เหล็กไฟฟ้า) ขยับขดลวดและแม่เหล็ก ออดเพียโซอิเล็กทริกจะงอแผ่นเซรามิก ข้อเสียเปรียบในทางปฏิบัติ:
หากคุณต้องการการแจ้งเตือนที่ลึก ดัง และความถี่ต่ำที่ 3–12 V เสียงกริ่งแม่เหล็กไฟฟ้ามักจะมีค่าที่ดีกว่า หากงบประมาณด้านพลังงานและช่วงอุณหภูมิมีอิทธิพลเหนือ ให้เปรียบเทียบทั้งสองรายการบนม้านั่งสำรองก่อนดำเนินการ

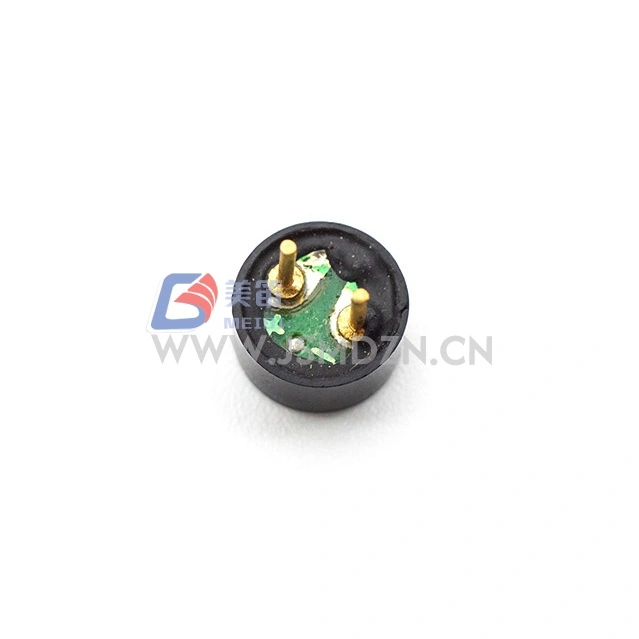

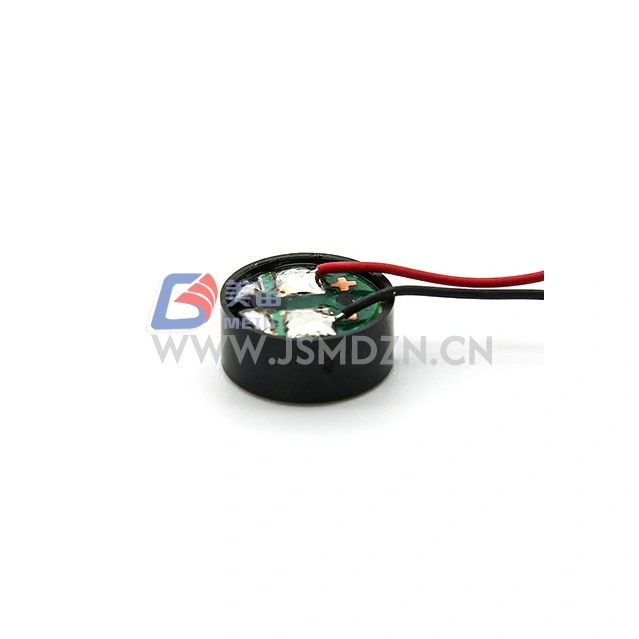

เมื่อพื้นที่บอร์ดมีจำกัด เสียงสัญญาณแม่เหล็กไฟฟ้าแบบ SMD จะบัดกรีแบบรีโฟลว์ลงบนบอร์ดโดยตรง ชิ้นส่วนในซีรีส์ MEIDI MLT นำกลไกคอยล์เคลื่อนที่มาไว้ในขนาด 5×5 มม. หรือเล็กกว่าโดยไม่มีสายนำ ออดแม่เหล็กไฟฟ้าแบบ SMD ยังคงอยู่ในการประกอบอัตโนมัติและยังคงความสม่ำเสมอที่ระดับเสียง ซึ่งเป็นสาเหตุว่าทำไมจึงปรากฏในระบบล็อคอัจฉริยะ อุปกรณ์สวมใส่ เครื่องใช้ในบ้าน และตัวบ่งชี้ที่แดชบอร์ด การแลกเปลี่ยนกับออดแม่เหล็กไฟฟ้าแบบตะกั่วคือเอาต์พุตเสียงสูงสุดที่ต่ำกว่าเล็กน้อย ดังนั้นให้ยืนยัน dB ที่แรงดันไฟฟ้าในการทำงานจริงของคุณก่อนดำเนินการ
สำหรับการประกอบแบบรีโฟลว์ ออดแม่เหล็กไฟฟ้าแบบ SMD จะลบขั้นตอนการสอดมือและลดข้อผิดพลาดในการจัดวาง ซึ่งสำคัญเมื่อระดับเสียงของคุณเพิ่มขึ้นเกินสองสามพันหน่วยต่อเดือน
การอ่านแผ่นข้อมูลออดแม่เหล็กไฟฟ้าจะมีตัวเลขสี่ตัวบวกสองตัวรอง:
ล็อคช่วงแรงดันไฟฟ้าและความถี่เรโซแนนซ์ก่อน เนื่องจากจะตัดสินว่าออดแม่เหล็กไฟฟ้าเหมาะกับบอร์ดและตู้ของคุณเลยหรือไม่
วงจรขับเคลื่อนเป็นไปตามประเภทที่คุณเลือก ออดแม่เหล็กไฟฟ้าแบบพาสซีฟต้องการคลื่นสี่เหลี่ยม — พิน MCU PWM ผ่านตัวต้านทานจำกัดกระแส หรือ IC ตัวขับเสียงออดเฉพาะนั้นทำงานได้ดี รักษาแรงดันไฟฟ้าของไดรฟ์ให้อยู่ภายในช่วงการทำงานที่กำหนด การขับขี่มากเกินไปอาจทำให้ขดลวดอิ่มตัวหรือร้อนเกินไปได้ ออดแม่เหล็กไฟฟ้าแบบแอคทีฟต้องการเพียงแหล่งจ่ายไฟ DC ที่สะอาดและตัวต้านทานแบบอนุกรมเท่านั้น สลับกับทรานซิสเตอร์หรือ MOSFET จาก MCU GPIO ของคุณ เนื่องจากคอยล์เป็นแบบอินดัคทีฟ ให้วางฟลายแบ็คไดโอดพาดไว้เพื่อปกป้องสเตจเอาท์พุตของคุณ
Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) ผลิตออดแม่เหล็กไฟฟ้าสำหรับสายพาสซีฟ, แอคทีฟ และ SMD โดยมีการพันคอยล์ภายในบริษัทและการปรับแต่งเสียง — ขั้นตอนที่ตัดสินความสม่ำเสมอของโทนเสียงตั้งแต่ยูนิตแรกไปจนถึงการผลิตระดับเสียง ด้านล่างนี้คือตัวเลือกที่เป็นตัวแทนจากกลุ่มผลิตภัณฑ์ของเรา สามารถขอแบบเขียนแบบกลไกฉบับสมบูรณ์และแค็ตตาล็อกฉบับสมบูรณ์ได้ ทุกค่าเป็นข้อกำหนดที่วัดได้ ตรวจสอบเอกสารข้อมูลล่าสุดก่อนการออกแบบเสมอ
| แบบอย่าง | พิมพ์ | เรต V | ปฏิบัติการ V | ความถี่เรโซแนนซ์ | เอาต์พุตเสียง | จัดอันดับปัจจุบัน |
|---|---|---|---|---|---|---|
| HN-1295 | เฉยๆ | 5 โวลต์ | 3–7 ว | 2400 เฮิรตซ์ | ≥85 เดซิเบล | ≤80 มิลลิแอมป์ |
| HN-2512 | เฉยๆ | 5/12 โวลต์ | 3–7/9–14 ว | 800 เฮิรตซ์ | 85 เดซิเบล | ≤30 มิลลิแอมป์ |
| HN-9650E | เฉยๆ | 5 โวลต์ | 4–6 โวลต์ | 2700 เฮิรตซ์ | ≥85 เดซิเบล | ≤80 มิลลิแอมป์ |
| HMB1206-05 | คล่องแคล่ว | 5 โวลต์ | 3–7 ว | 2700±300 เฮิรตซ์ | ≥85 เดซิเบล | ≤30 มิลลิแอมป์ |
| HNB09A05 | คล่องแคล่ว | 5 โวลต์ | 3–7 ว | 2700±300 เฮิรตซ์ | ≥85 เดซิเบล | ≤30 มิลลิแอมป์ |
| TMB12A05 | คล่องแคล่ว | 5 โวลต์ | 3–7 ว | 2400±300 เฮิรตซ์ | ≥85 เดซิเบล | ≤30 มิลลิแอมป์ |
| TMB12A12 | คล่องแคล่ว | 12 โวลต์ | 8–16 โวลต์ | 2700±300 เฮิรตซ์ | ≥88 เดซิเบล | ≤30 มิลลิแอมป์ |
| TMB12A24 | คล่องแคล่ว | 24 โวลต์ | 18–26 โวลต์ | 2400±300 เฮิรตซ์ | ≥90 เดซิเบล | ≤30 มิลลิแอมป์ |
| MLT-5020 | SMD พาสซีฟ | 3.0 โวลต์ | 2–4 โวลต์ | 4000±300 เฮิรตซ์ | ≥80เดซิเบล | ≤100 มิลลิแอมป์ |
| MLT-8530-16R | SMD พาสซีฟ | 3.6 โวลต์ | 2.5–4.5 โวลต์ | 2700±200 เฮิรตซ์ | ≥85 เดซิเบล | ≤100 มิลลิแอมป์ |
| MLT-9650Y-5V | SMD ใช้งานอยู่ | 5 โวลต์ | 4–7 ก | 3000±300 เฮิรตซ์ | ≥85 เดซิเบล | ≤30 มิลลิแอมป์ |
ใช้การตรวจสอบห้าขั้นตอนนี้ก่อนที่คุณจะส่งเสียงสัญญาณแม่เหล็กไฟฟ้าไปที่ BOM ของคุณ:
หากมีข้อสงสัย ให้ส่งระดับเสียงของตู้ ความดังที่ต้องการ และความดังที่ต้องการของ MEIDI เราจะแนะนำออดแม่เหล็กไฟฟ้าที่เหมาะกับช่องของคุณแทนที่จะคาดเดา

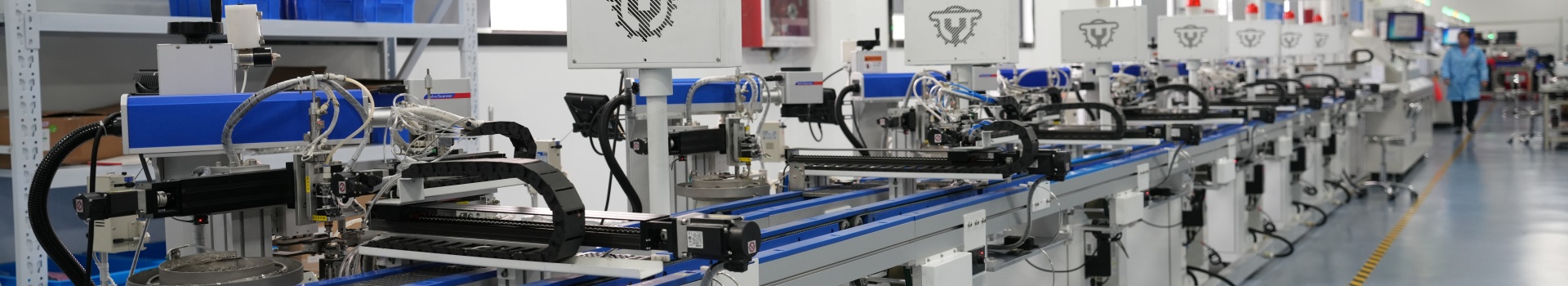

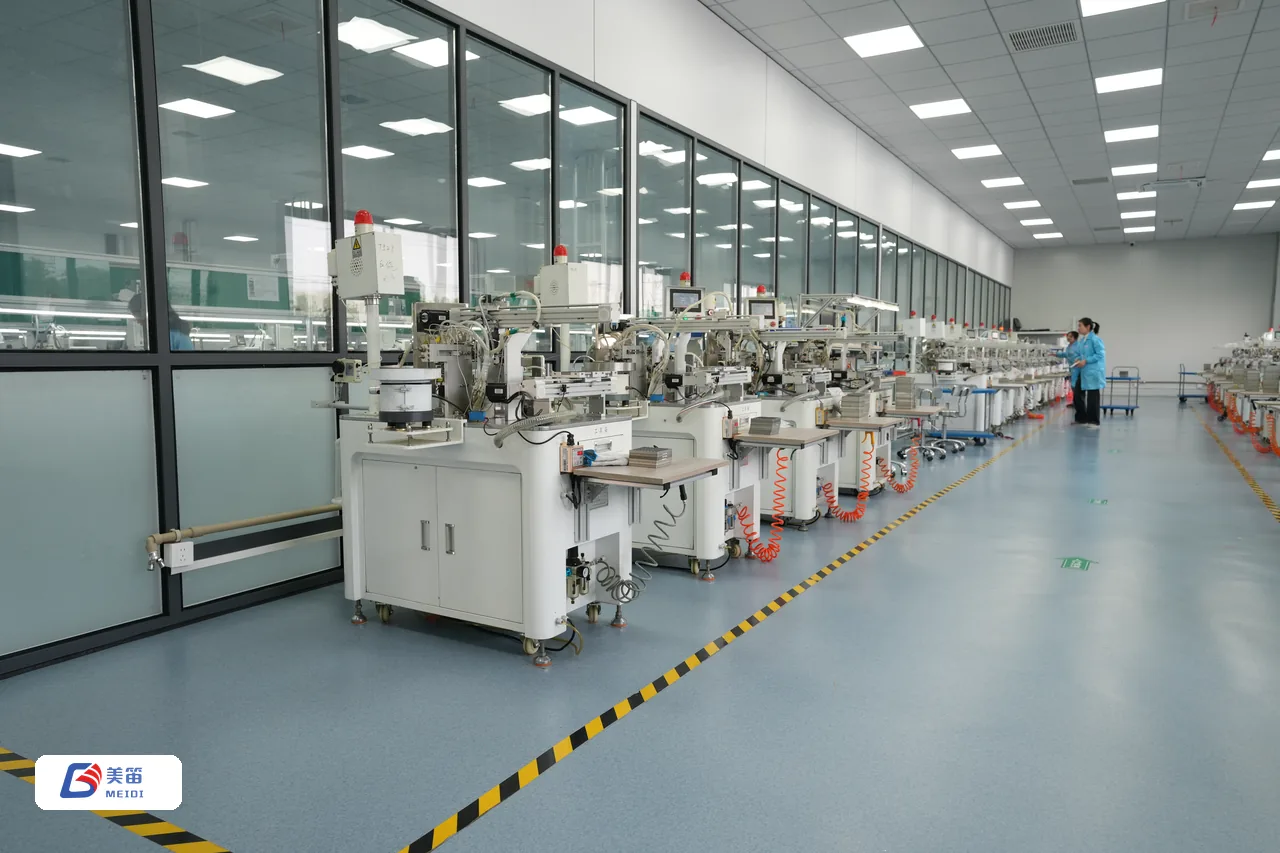

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) เป็นผู้ผลิตออดและส่วนประกอบเกี่ยวกับเสียงโดยเฉพาะ ไม่ใช่บริษัทการค้า MEIDI เป็นแบรนด์ส่งออกของฐานการผลิตเดียวกัน สร้างขึ้นสำหรับโปรแกรมแบบกำหนดเองและ OEM หากชิ้นส่วนมาตรฐานพลาดกรอบหุ้ม แรงดันไฟฟ้า หรือเป้าหมาย SPL เราจะปรับแต่งคอยล์และคาวิตี้ให้ตรงกับข้อมูลจำเพาะของคุณ ด้วยสายการผลิตอัตโนมัติ ห้องปฏิบัติการทดสอบเสียงภายในองค์กร และระบบการจัดการ ISO 9001 และ ISO 14001 รวมถึงการปฏิบัติตาม RoHS และ REACH เราจึงให้การสนับสนุนลูกค้าตั้งแต่ตัวอย่างต้นแบบภายในเวลาไม่กี่วันไปจนถึงการผลิตในปริมาณมากที่มั่นคง หากคุณกำลังเปรียบเทียบผู้จำหน่ายออดแม่เหล็กไฟฟ้า ให้ถามแต่ละรายด้วยคำถามง่ายๆ ใครเป็นคนคอยล์ และใครเป็นคนทดสอบโทนเสียง ที่ MEIDI คำตอบก็เหมือนกัน: เราทำ
ออดแม่เหล็กไฟฟ้าใช้ขดลวดและแม่เหล็กที่ขยับไดอะแฟรมเหล็ก ออดเพียโซอิเล็กทริกจะงอองค์ประกอบเซรามิกภายใต้แรงดันไฟฟ้า ออดแม่เหล็กไฟฟ้าจะดังในความถี่ต่ำและต้นทุนต่ำสำหรับการแจ้งเตือนพื้นฐาน ในขณะที่ประเภทเพียโซอิเล็กทริกจะชนะในเรื่องกำลังไฟ ความทนทาน และการออกแบบ SMD ที่บางเฉียบ เลือกออดแม่เหล็กไฟฟ้าเมื่อคุณต้องการโทนเสียงที่ลึกยิ่งขึ้นที่ 3–12 V
เลือกออดแม่เหล็กไฟฟ้าแบบพาสซีฟเมื่อเฟิร์มแวร์ของคุณขับเคลื่อนเอาต์พุต PWM อยู่แล้ว และคุณต้องการควบคุมระดับเสียงหรือเล่นทำนอง เลือกออดแม่เหล็กไฟฟ้าที่ใช้งานอยู่ เมื่อคุณต้องการเพียงเสียงบี๊บคงที่จากไฟ DC และต้องการการรวมระบบที่ง่ายที่สุดโดยไม่ต้องใช้รหัสเพิ่มเติม
ใช่. MEIDI พัฒนาโซลูชันออดแม่เหล็กไฟฟ้าแบบกำหนดเองพร้อมการปรับจูนเสียง การออกแบบกลไกแบบกำหนดเอง และวงจรขับเคลื่อนที่ออกแบบร่วมกัน โดยทั่วไปตัวอย่างการประเมินจะสร้างขึ้นภายในไม่กี่วัน ดังนั้นคุณจึงสามารถตรวจสอบประสิทธิภาพในตู้ของคุณเองได้
MEIDI ผลิตภายใต้ระบบการจัดการคุณภาพและสิ่งแวดล้อม ISO 9001 และ ISO 14001 และผลิตภัณฑ์กริ่งแม่เหล็กไฟฟ้าของเราตรงตามข้อกำหนด RoHS และ REACH เอกสารเดินทางไปพร้อมกับการขนส่งทุกครั้ง
โดยปกติแล้ว โมเดลมาตรฐานจะสามารถจัดส่งได้ภายในสองสามวันทำการ และโดยทั่วไปตัวอย่างออดแม่เหล็กไฟฟ้าแบบกำหนดเองจะถูกสร้างขึ้นภายในไม่กี่วันหลังจากได้รับการยืนยันข้อมูลจำเพาะแล้ว ติดต่อทีมงานของเราเพื่อแจ้งแรงดันไฟฟ้า, SPL และรอยเท้าของคุณเพื่อเริ่มต้น
ต้องการออดแม่เหล็กไฟฟ้าสำหรับการออกแบบครั้งต่อไปของคุณหรือไม่?
บอกแรงดันไฟฟ้า, SPL และรอยเท้าของคุณ แล้วเราจะแนะนำรุ่นมาตรฐานหรือเสนอออดแม่เหล็กไฟฟ้าแบบกำหนดเอง เอกสารข้อมูลและตัวอย่างการประเมินฟรีมีให้บริการตามคำขอ
