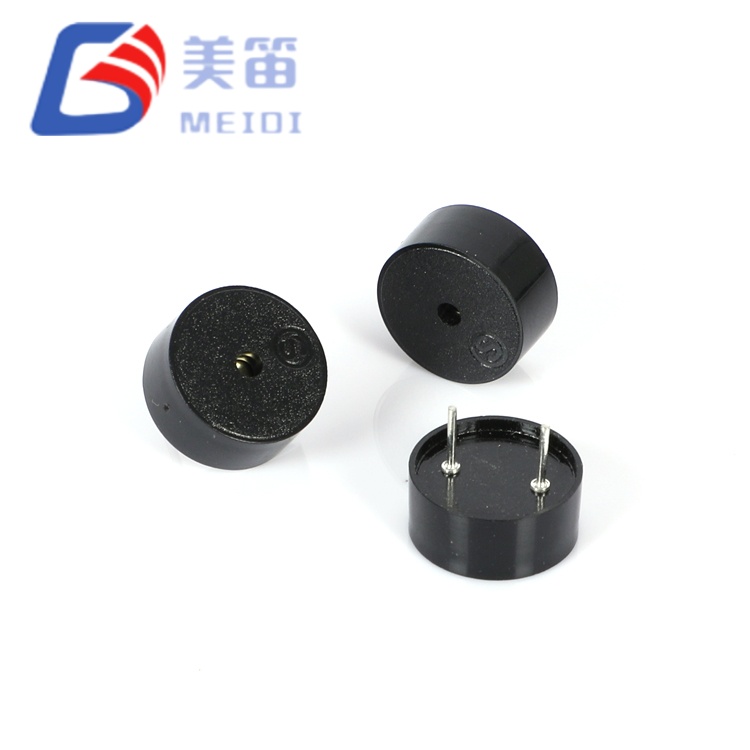

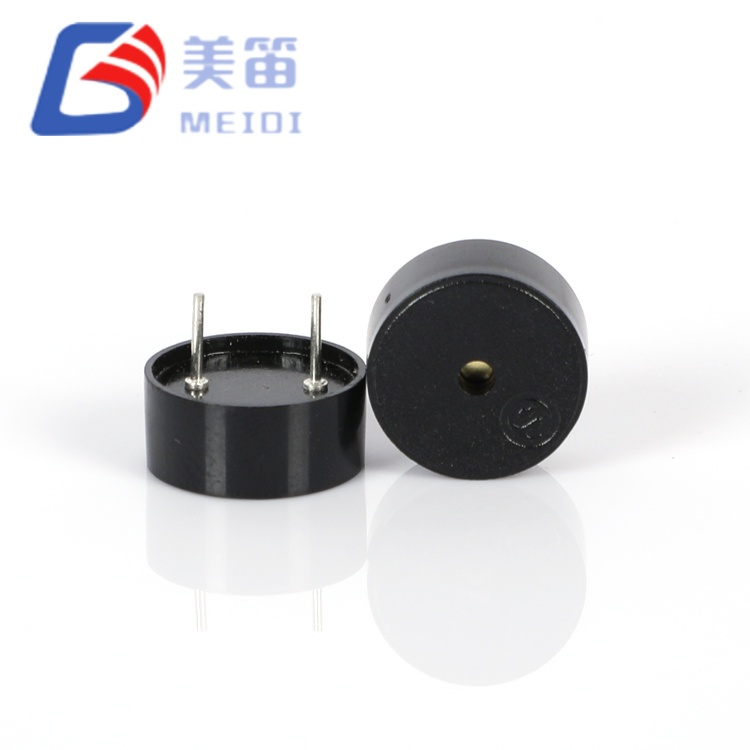

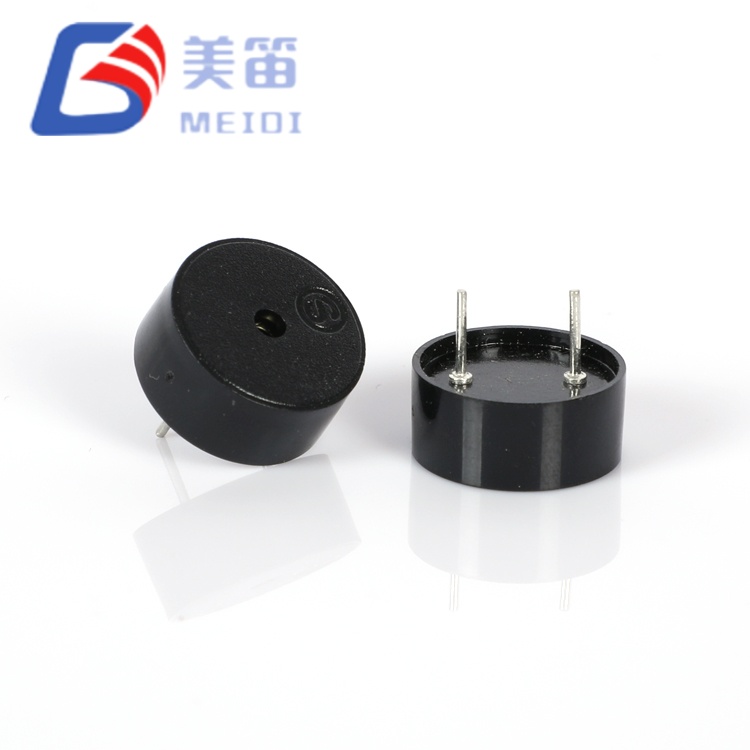

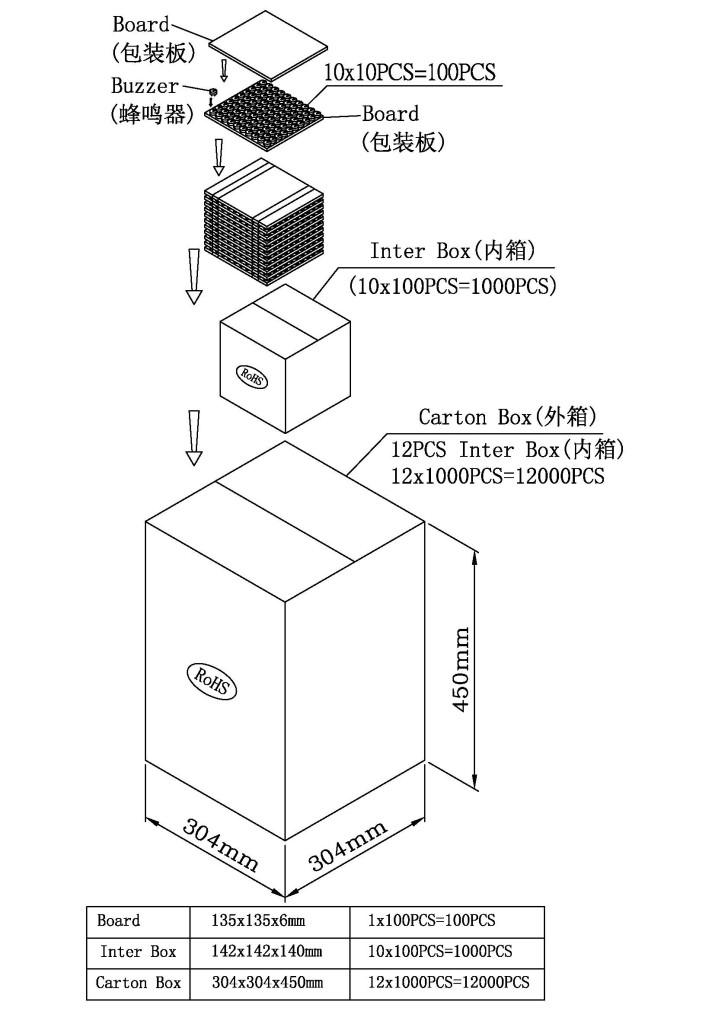

สัญญาณเตือนแบบพาสซีฟแบบเพียโซอิเล็กทริกแบบสปริงโหลดพร้อม Pogo Pin คือสัญญาณเตือนแบบพาสซีฟแบบเพียโซอิเล็กทริกแบบทะลุรูที่ออกแบบมาเพื่อการใช้งานที่ระยะห่างจากแกน z ของ PCB เป็นข้อจำกัดทางกลหลัก ด้วยความสูงเพียง 5.5 มม. และหนัก 0.60 กรัม ให้เอาท์พุตเสียงแบบเดียวกัน (83–86dB ที่ 4000Hz) เช่นเดียวกับรุ่น 7.0 มม. ที่สูงกว่า ในขณะที่ประกอบเข้ากับซองการประกอบทั้งหมดต่ำกว่า 6 มม. ซึ่งรวมถึงความหนาของ PCB ข้อต่อบัดกรี และระยะห่างของตัวเรือน
ผลิตในโรงงานมณฑลเจียงซูที่ได้รับการรับรองมาตรฐาน ISO9001 ของ MEIDI ส่วนประกอบนี้ใช้ประโยชน์จากไดอะแฟรมเซรามิกที่ได้รับการปรับแต่งอย่างแม่นยำและช่องภายในที่ได้รับการปรับปรุงเพื่อรักษาประสิทธิภาพการสะท้อนกลับแม้จะมีความสูงลดลงก็ตาม ช่วงการทำงานที่กว้างพิเศษ 1–30V ทำให้ไม่จำเป็นต้องใช้ SKU เฉพาะแรงดันไฟฟ้า ทำให้การจัดการ BOM ในกลุ่มผลิตภัณฑ์ 3.3V, 5V, 12V และ 24V ง่ายขึ้น ด้วยการสิ้นเปลืองกระแสไฟที่วัดได้เพียง 0.63–0.78mA ที่ 5Vp‑p ทำให้การดึงพลังงานลดลง 40 ถึง 60 เท่า เมื่อเทียบกับทางเลือกแบบแม่เหล็กไฟฟ้า ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์สวมใส่ที่ใช้พลังงานจากแบตเตอรี่ อุปกรณ์ทางการแพทย์แบบพกพา และเซ็นเซอร์ IoT
Piezoelectric Passive Buzzer แบบสปริงโหลดพร้อม Pogo Pin เป็นทรานสดิวเซอร์เพียโซอิเล็กทริกแบบพาสซีฟที่ต้องการการกระตุ้น AC ภายนอก โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยม 4000Hz จากเอาต์พุต PWM ของไมโครคอนโทรลเลอร์ ตัวจับเวลา หรือ IC ไดรเวอร์เพียโซเฉพาะ เนื่องจากเป็นอุปกรณ์แบบพาสซีฟ จึงให้นักออกแบบสามารถควบคุมรูปแบบโทนเสียง การปรับความถี่ และการปรับระดับเสียงตามรอบการทำงานได้อย่างเต็มที่ โดยความสามารถที่ไม่มีในบัซเซอร์แบบแอคทีฟความถี่คงที่
ความสูง 5.5 มม. ลดลง 21% เมื่อเทียบกับ HNR‑1207 PA6.5 ขนาด 7.0 มม. แต่ประสิทธิภาพเสียงยังคงเหมือนเดิม: การวัดตัวอย่างยืนยัน 83–86dB ที่ 4000Hz และ 5Vp‑p ซึ่งทำได้โดยอาศัยรูปทรงเรขาคณิตขององค์ประกอบเซรามิกที่ประณีต และการปรับแต่งช่องภายในที่รักษาประสิทธิภาพการสะท้อนของ Helmholtz ภายในตัวเครื่องที่บางลง ความจุปกติ 12nF (วัด 11.7–14.2nF) สูงกว่า 10nF ของรุ่นที่สูงกว่าเล็กน้อย ส่งผลให้กระแสไฟฟ้าของไดรฟ์เพิ่มขึ้นเล็กน้อย (0.63–0.78mA เทียบกับ 0.45–0.54mA) — ทั้งสองตัวเลขยังคงต่ำกว่ามิลลิแอมป์และไม่สำคัญสำหรับการจัดสรรงบประมาณของแบตเตอรี่
ช่วงการทำงาน 1–30V ให้ความยืดหยุ่นของแรงดันไฟฟ้าเป็นพิเศษ: ส่วนประกอบเดียวกันทำงานได้อย่างไร้ที่ติบนรางลอจิก 3.3V, อุปกรณ์ที่จ่ายไฟ USB 5V, วงจรอุปกรณ์เสริมในรถยนต์ 12V และบัสควบคุมทางอุตสาหกรรม 24V ไม่จำเป็นต้องมีการควบคุมแรงดันไฟฟ้า ตัวต้านทานแบบอนุกรม หรือแคลมป์แบบแอคทีฟ ความยืดหยุ่นนี้ช่วยลดความซับซ้อนของสินค้าคงคลังและลดความยุ่งยากในการจัดการห่วงโซ่อุปทานทั่วโลก
หมุดโพลาไรซ์แบบรูทะลุช่วยให้มั่นใจได้ถึงการวางแนวที่ถูกต้องระหว่างการประกอบอัตโนมัติ และให้การยึดกลไกที่แข็งแกร่งภายใต้การสั่นสะเทือนและการกระแทก ตัวเรือน PBT สีดำ (UL94 V‑0) ทนต่อการบัดกรีด้วยคลื่นที่อุณหภูมิ 260°C และการทำงานซ้ำแบบแมนนวลที่อุณหภูมิ 350°C รองรับทั้งการผลิตในปริมาณมากและการซ่อมแซมภาคสนาม
โปรไฟล์บางเฉียบ 5.5 มม. – ลดความสูงลง 21% เมื่อเทียบกับรุ่นอื่นที่มีขนาด 7.0 มม. เปิดใช้งานชุดประกอบแกน z รวมต่ำกว่า 6 มม. รวมถึง PCB และบัดกรี
ความเท่าเทียมกันของประสิทธิภาพเสียง – 83–86dB ที่ 4000Hz ตรงกับรุ่นที่หนากว่า ไม่มีการลงโทษ SPL สำหรับฟอร์มแฟคเตอร์แบบบาง
ช่วงการทำงานกว้างพิเศษ 1–30V – SKU เดียวแทนที่ออดเฉพาะแรงดันไฟฟ้าทั่วทั้งระบบ 3.3V, 5V, 12V และ 24V
โหลดแบบคาปาซิทีฟ 12nF – ไดรฟ์ MCU GPIO โดยตรงในการใช้งานส่วนใหญ่ ความจุสูงกว่ารุ่น 10nF เล็กน้อยสำหรับเอาต์พุตที่ดังขึ้นเล็กน้อยที่แรงดันไฟฟ้าเดียวกัน
มวลเบาพิเศษ 0.60 กรัม – เบากว่าทางเลือกอื่น 0.66 กรัม 9% ลดภาระแรงเฉื่อยในการออกแบบอุปกรณ์สวมใส่และพกพาได้
การติดตั้งโพลาไรซ์แบบทะลุรู – การยึดเชิงกลและการป้องกันขั้วในการติดตั้งทางอุตสาหกรรมและยานยนต์
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (Vp-p) | คลื่นสี่เหลี่ยม 4000 เฮิรตซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 V (Vp-p) | ต่อเนื่อง |

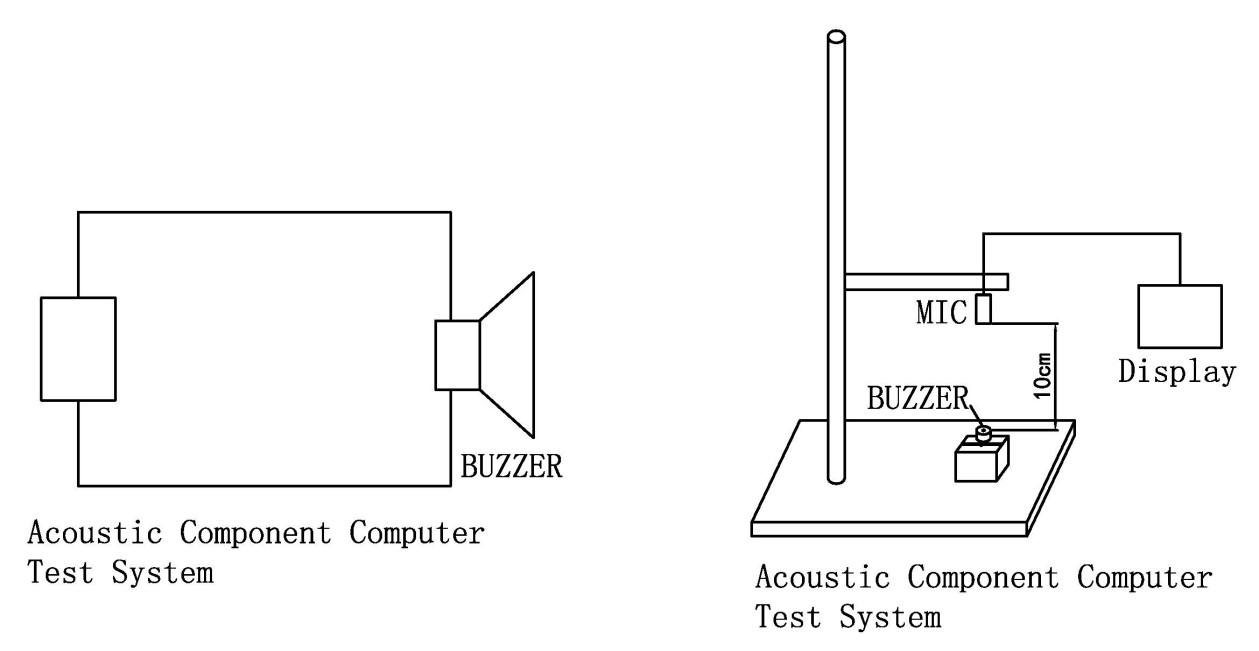

| เอาต์พุตเสียง | ≥ 80 เดซิเบล | ที่ 5 Vp‑p, 4000 Hz, 10 ซม |
| ความถี่เรโซแนนซ์ | 4000 ± 500 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | ที่ 5 Vp‑p, 4000 เฮิรตซ์; วัดได้ 0.63–0.78 mA |
| ความจุ | 12 ± 40% nF | ที่ 1 กิโลเฮิรตซ์, 25 ℃; วัดได้ 11.7–14.2 nF |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

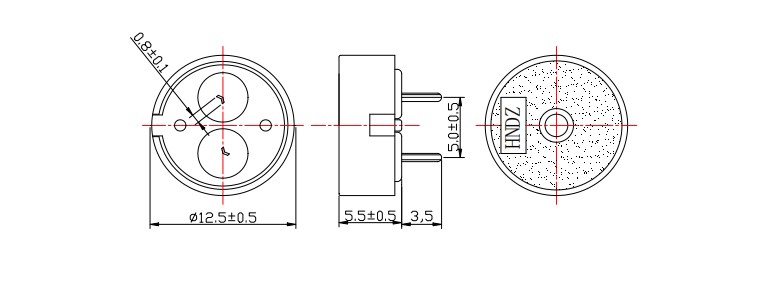

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.5 × 5.5 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.60 ± 0.2 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | UL94 V-0 |
| ประเภทการติดตั้ง | ทะลุรู | หมุดโพลาไรซ์ |
| อุณหภูมิการบัดกรี (คลื่น) | 260 ± 5 ℃ | แนะนำให้ใช้ 4–6 วินาที |
| อุณหภูมิการบัดกรี (แบบแมนนวล) | 350 ± 10 ℃ | 2–5 วินาที แนะนำ |
| พารามิเตอร์การออกแบบ | HNR‑1207 PA6.5 (7.0 มม.) | HNR‑1255 PA5.0 (5.5 มม.) | ผลกระทบ |
| ซองแกน z ทั้งหมด | ≥ 8.5 มม. พร้อมข้อต่อบัดกรี | ≤ 7.0 มม. พร้อมข้อต่อบัดกรี | เปิดใช้งานชุดประกอบย่อย 7 มม |
| ระยะห่างระหว่าง PCB กับตัวตัวเรือน | แน่นหนาด้วยดีไซน์ 8 มม | สวมใส่สบายด้วยดีไซน์หนา 7 มม | ขยายพูลตู้ที่เข้ากันได้ |
| น้ำหนัก | 0.66 ก | 0.60 ก | ลดมวลลง 9% สำหรับการใช้งานที่สวมใส่ได้ |
| ความจุ | 10 nF | 12 nF | กระแสไฟของไดรฟ์สูงขึ้นเล็กน้อย ดังขึ้นเล็กน้อยที่แรงดันไฟฟ้าเดียวกัน |
| SPL ที่ 5 Vp‑p | 83–86 เดซิเบล | 83–86 เดซิเบล | ไม่มีการลงโทษทางเสียงสำหรับรูปทรงเพรียวบาง |
| กระแสไฟฟ้าที่ 5 Vp‑p | 0.45–0.54 มิลลิแอมป์ | 0.63–0.78 มิลลิแอมป์ | ทั้งซับมิลแอมแปร์; ทั้งเล็กน้อยและแม่เหล็กไฟฟ้า |
ความสูง 5.5 มม. ทำได้โดยการปรับรูปทรงของช่องภายในให้เหมาะสมและการทำให้ชิ้นส่วนเซรามิกบางลง โดยไม่ลดพื้นที่ที่มีประสิทธิภาพของไดอะแฟรม สำหรับนักออกแบบที่ใช้ออดพายโซขนาด 7.0 มม. ที่มีระยะห่าง ≥1.5 มม. เหนือตัวเครื่อง HNR‑1255 PA5.0 เป็นทางเลือกที่บางเฉียบแบบดรอปอินพร้อมเอาต์พุตเสียงที่เหมือนกันและโหลดแบบคาปาซิทีฟที่สูงขึ้นเล็กน้อย ซึ่งช่วยให้เค้าโครง PCB ที่มีอยู่สามารถรองรับส่วนประกอบที่บางลงได้โดยไม่ต้องออกแบบระบบไฟฟ้าหรือเสียงใหม่
อุปกรณ์เพื่อสุขภาพที่สวมใส่ได้ - การแจ้งเตือนเป้าหมายของตัวติดตามฟิตเนส เสียงแจ้งเตือนของสมาร์ทวอทช์ และเสียงระฆังจับคู่อุปกรณ์ที่ได้ยินได้ โดยที่ความหนารวม 6 มม. เป็นขีดจำกัดการสวมใส่ได้
โหนดเซ็นเซอร์ IoT บางเฉียบ – คำเตือนเกณฑ์ด้านสิ่งแวดล้อม การแจ้งเตือนการงัดแงะ และเสียงสถานะการเชื่อมต่อในความหนาของอุปกรณ์รวมต่ำกว่า 10 มม.
เครื่องมือทางการแพทย์แบบพกพา - การแจ้งเตือนไข้เทอร์โมมิเตอร์แบบดิจิตอล เสียงจำกัดเครื่องวัดออกซิเจนในเลือด และเสียงบี๊บบอก ECG แบบพกพาในอุปกรณ์ขนาดพกพา
อุปกรณ์สมาร์ทการ์ดและโทเค็น – เสียงยืนยันการทำธุรกรรม ผลตอบรับการป้อน PIN และคำเตือนแบตเตอรี่ต่ำในอุปกรณ์รักษาความปลอดภัยในรูปแบบบัตรเครดิต
โมดูลภายในรถยนต์ 12V/24V – ตัวเตือนให้คาดเข็มขัดนิรภัย เสียงเตือนการสตาร์ทกุญแจ และการตอบสนองของเครื่องมือวินิจฉัยโดยไม่มีตัวควบคุมแรงดันไฟฟ้าอยู่เหนือศีรษะ
แผงควบคุมอุตสาหกรรม 24V – การระบุข้อผิดพลาด โทนเสียงการสิ้นสุดรอบการทำงาน และการแจ้งเตือนสวิตช์จำกัดในระบบ PLC และระบบลอจิกรีเลย์
| ความท้าทายด้านการออกแบบ | โซลูชัน HNR‑1255 PA5.0 |
| ระยะห่างแกน Z ≤ 6 มม | ความสูงของตัวเครื่อง 5.5 มม. เหมาะกับส่วนประกอบทั้งหมดที่มีขนาดต่ำกว่า 7 มม. รวมถึง PCB และบัดกรี |
| งบประมาณน้ำหนัก < 1 กรัมในการสวมใส่ | น้ำหนัก 0.60 กรัม เป็นไปตามข้อจำกัดที่เข้มงวดโดยไม่มีการลดทอนเสียง |
| การรวมผลิตภัณฑ์หลายแรงดันไฟฟ้า | SKU เดี่ยว 1–30V แทนที่ออดเฉพาะ 3.3V, 5V, 12V และ 24V |
| ไม่มีพิน MCU สำรองสำหรับไดรเวอร์เฉพาะ | โหลดไดรฟ์ 12nF โดยตรงจาก GPIO ที่รองรับ PWM ไม่ต้องใช้ทรานซิสเตอร์หรือไอซี |
| สภาพแวดล้อมทางการแพทย์/RF ที่ไวต่อ EMC | การกระตุ้นแบบเพียโซอิเล็กทริกจะสร้างสนามแม่เหล็กเป็นศูนย์ ไม่มีความเสี่ยงจากการรบกวน ECG/EEG |
HNR‑1255 PA5.0 จัดการกับข้อจำกัดทางกลเฉพาะ: ขีดจำกัดความสูง 5.5 มม. กล่อง IoT ขนาดกะทัดรัดเป็นพิเศษที่สวมใส่ได้ แบบพกพา และพกพาได้จำนวนมากระบุระยะห่างภายในเหนือ PCB สูงสุด 6–7 มม. ออดพายโซมาตรฐานขนาด 7.0 มม. มีขนาดเกินขอบเขตนี้เมื่อรวมความสูงของข้อต่อบัดกรี (0.5–1.0 มม.) และระยะห่างของโครงตัวเรือน (0.5 มม.) HNR‑1255 PA5.0 แก้ไขปัญหานี้โดยเหลือพื้นที่ส่วนหัวไว้ 1.5 มม. ช่วยให้นักออกแบบสามารถรักษาประสิทธิภาพเสียงได้โดยไม่ต้องขยายตู้
MEIDI ผลิต HNR‑1255 PA5.0 บนสายการประกอบเพียโซอิเล็กทริกโดยเฉพาะพร้อมการกดเซรามิกอัตโนมัติ การเผาอิเล็กโทรด และการห่อหุ้มตัวเรือน ฐานการผลิตในมณฑลเจียงซูของเราดำเนินการภายใต้การจัดการคุณภาพ ISO 9001:2015 พร้อมด้วยการควบคุมกระบวนการทางสถิติในทุกขั้นตอน ตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการตรวจสอบเสียงขั้นสุดท้าย
ล็อตการผลิตแต่ละล็อตผ่านคุณสมบัติที่ครอบคลุม:
ความจุ การทดสอบ 100% – การตรวจสอบ 12nF ±40% ที่ 1kHz; ช่วงที่วัดได้ 11.7–14.2nF ช่วยให้มั่นใจได้ถึงการจับคู่ไดรเวอร์ที่สอดคล้องกัน
การสุ่มตัวอย่างความถี่เรโซแนนซ์ – 4000Hz ±12.5% การตรวจสอบทางสถิติ ช่วงการวัดทั่วไป 3900–4080Hz

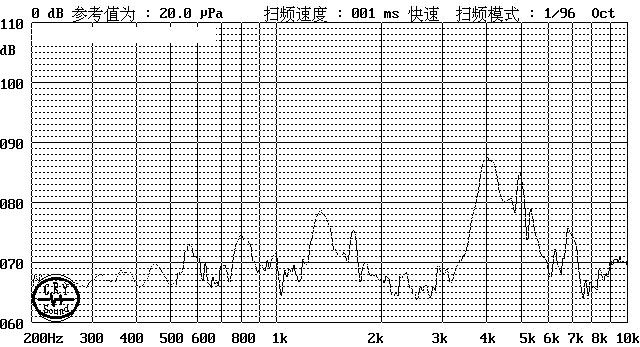

การตรวจสอบความถูกต้องเป็นชุด SPL – ≥80dB ขั้นต่ำที่ 5Vp‑p, 4000Hz; ช่วงตัวอย่าง 83–86dB ยืนยันความสม่ำเสมอของเสียง
การตรวจสอบการบริโภคปัจจุบัน – สูงสุด ≤10mA; วัดได้ 0.63–0.78mA ยืนยันประสิทธิภาพต่ำกว่ามิลลิแอมป์
การจัดเก็บที่อุณหภูมิสูง – 48 ชั่วโมงที่ +80±2℃; การกู้คืนพารามิเตอร์หลังจากการรักษาเสถียรภาพโดยรอบเป็นเวลา 2 ชั่วโมง
การจัดเก็บที่อุณหภูมิต่ำ – 48 ชั่วโมงที่ -30±2℃; ตรวจสอบการเปิดใช้งานขั้นต่ำ 1V
การหมุนเวียนแบบช็อกความร้อน – 5 รอบระหว่าง -30°C และ +80°C โดยมีเวลาคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว
การตรวจสอบความเค้นทางกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ต้านทานความชื้น – 48 ชั่วโมงที่ 50±5°C / 90–95% RH ตามด้วยการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง
ความต้านทานความร้อนของบัดกรี – 250±5℃ เป็นเวลา 10±0.5 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม.
ส่วนประกอบทั้งหมดเป็นไปตามข้อกำหนด RoHS, REACH และ UL94 V‑0 การทำเครื่องหมายรหัสล็อตในแต่ละหน่วยช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ข้อมูลการทดสอบ และใบรับรองวัตถุดิบได้นาน 10 ปี
คำถามที่ 1: ความสูง 5.5 มม. ส่งผลต่อเอาต์พุตเสียงอย่างไร เมื่อเทียบกับ 7.0 มม. HNR‑1207 PA6.5
เอาต์พุตเสียงเทียบเท่ากัน ทั้งสองรุ่นส่งเสียง 83–86dB ที่ 4000Hz และ 5Vp‑p HNR‑1255 PA5.0 บรรลุเป้าหมายนี้ด้วยการปรับรูปทรงช่องภายในให้เหมาะสมและการปรับแต่งองค์ประกอบเซรามิกที่รักษาประสิทธิภาพเสียงสะท้อนแม้จะมีความสูงลดลงก็ตาม การแลกเปลี่ยนคือความจุที่สูงขึ้นเล็กน้อย (12nF เทียบกับ 10nF) และการดึงกระแสไฟเพิ่มขึ้นเล็กน้อย (0.63–0.78mA เทียบกับ 0.45–0.54mA) – ทั้งสองค่ายังต่ำกว่ามิลลิแอมป์และแทบไม่มีค่าเลยในทางปฏิบัติ สำหรับการออกแบบที่พอดีกับขนาด 7.0 มม. รุ่นใดรุ่นหนึ่งจะทำงานเหมือนกัน สำหรับข้อจำกัดแกน z ต่ำกว่า 6 มม. เฉพาะรุ่น 5.5 มม. เท่านั้นที่เข้าเกณฑ์
คำถามที่ 2: HNR‑1255 PA5.0 สามารถแทนที่ HNR‑1207 PA6.5 ในการออกแบบที่มีอยู่โดยไม่ต้องดัดแปลงวงจรได้หรือไม่
ใช่ โดยมีการตรวจสอบเล็กน้อย ทั้งสองมีเส้นผ่านศูนย์กลาง 12.5 มม. เหมือนกัน, ช่วง 1–30V, เสียงสะท้อน 4000Hz และการกำหนดค่าพินทะลุผ่าน ความจุ 12nF (เทียบกับ 10nF) จะเพิ่มกระแสไฟของไดรฟ์ประมาณ 20% ที่แรงดันไฟฟ้าและความถี่เดียวกัน – จาก 0.5mA เป็น 0.6mA โดยทั่วไป ซึ่งอยู่ภายในความสามารถของ MCU GPIO หรือวงจรไดรเวอร์ที่ออกแบบมาสำหรับ HNR-1207 อยู่แล้ว ตรวจสอบโซนป้องกัน PCB: ความสูง 5.5 มม. อาจลดระยะห่างของแกน z ที่จำเป็น อาจทำให้ส่วนประกอบหนาแน่นขึ้นซ้อนกันเหนือเสียงกริ่ง
คำถามที่ 3: แรงดันไฟฟ้าไดรฟ์ขั้นต่ำสำหรับเอาต์พุตเสียงในการออกแบบเซลล์แบบเหรียญ 3.3V คือเท่าใด
ประมาณ 1.5–2.0Vp‑p ให้เสียงที่เบาแต่มองเห็นได้ในสภาพแวดล้อมที่เงียบสงบ ที่ 3.3Vp‑p และ 4000Hz คาดว่าจะอยู่ที่ 70–75dB ซึ่งเพียงพอสำหรับการแจ้งเตือนบริเวณใกล้เคียง การตอบรับปุ่ม และเสียงสถานะในอุปกรณ์ของผู้บริโภค ข้อมูลจำเพาะ ≥80dB ได้รับการตรวจสอบที่ 5Vp‑p; การทำงาน 3.3V ให้ผล SPL ที่ต่ำกว่าตามสัดส่วน สำหรับการออกแบบที่ให้ความสำคัญกับแบตเตอรี่ การใช้กระแสต่ำกว่ามิลลิแอมแปร์หมายความว่าแม้แต่เซลล์แบบเหรียญ CR2032 (220mAh) ก็ยังสามารถใช้งานโทนเสียงไม่สม่ำเสมอได้นานกว่า 300,000+ ชั่วโมง
คำถามที่ 4: ความจุ 12nF ส่งผลต่อการเลือกวงจรไดรเวอร์อย่างไรเมื่อเทียบกับทางเลือกอื่น 10nF
ที่ 4000Hz รีแอคแตนซ์แบบคาปาซิทีฟจะอยู่ที่ประมาณ 3.3kΩ สำหรับ 12nF (เทียบกับ 4.0kΩ สำหรับ 10nF) กระแสโหลดที่สูงขึ้นเล็กน้อยนี้ยังคงอยู่ภายในขีดจำกัดการจัดหา MCU GPIO มาตรฐาน (โดยทั่วไปคือ 8–20mA) สำหรับไอซีไดรเวอร์เพียโซเฉพาะ โหลด 12nF อยู่ภายในข้อกำหนดอย่างสะดวกสบาย ความจุไฟฟ้าที่สูงกว่าสามารถเป็นประโยชน์ได้จริง: ที่แรงดันไฟฟ้าไดรฟ์เดียวกัน พลังงานจะถ่ายโอนไปยังชิ้นส่วนเซรามิกมากขึ้นเล็กน้อย ส่งผลให้ความเท่าเทียมกันของเอาท์พุตเสียงกับตัวแปรที่สูงขึ้น แม้ว่าปริมาตรของโพรงจะลดลงก็ตาม
คำถามที่ 5: HNR‑1255 PA5.0 เหมาะสำหรับการใช้งานในอุตสาหกรรม 24V ที่มีโทนเสียงต่อเนื่องหรือไม่
ใช่ ด้วยการออกแบบวงจรขับเคลื่อนที่เหมาะสม ลักษณะการเก็บประจุหมายความว่ากระแสยังคงจำกัดตัวเองโดยรีแอกแตนซ์ – ประมาณ 1.8mA RMS ที่ 24Vp‑p และ 4000Hz อย่างไรก็ตาม แนะนำให้ใช้ตัวต้านทานแบบหน่วง (100–330Ω) เพื่อลดเสียงกริ่งและป้องกันทรานซิสเตอร์ที่ขับเคลื่อนจากโหลดชั่วคราวที่เกิดปฏิกิริยา ตรวจสอบให้แน่ใจว่าวงจรไดรฟ์ทนทานต่อระดับ 24V พิน MCU มาตรฐาน 3.3V หรือ 5V ต้องใช้ MOSFET หรือออปโตคัปเปลอร์แบบเลื่อนระดับ สำหรับการทำงานของโทนเสียงต่อเนื่อง การดึงกระแสไฟเพียงเล็กน้อยจะทำให้เกิดความร้อนที่ตัวขับน้อยที่สุดแม้ที่ 24V
คำถามที่ 6: ออดนี้สามารถใช้ในสภาพแวดล้อมที่มีความชื้นสูง เช่น การใช้งานในทะเลหรือกลางแจ้งได้หรือไม่
มาตรฐาน HNR‑1255 PA5.0 ไม่ได้ปิดผนึกอย่างแน่นหนาและได้รับการจัดอันดับสำหรับสภาพแวดล้อมไม่มีการควบแน่น 90–95% RH ต่อการทดสอบความต้านทานความชื้น (48 ชม. ที่ 50°C / 95% RH) สำหรับการสัมผัสกลางแจ้งหรือทางทะเลอย่างต่อเนื่อง MEIDI นำเสนอการเคลือบหรือการห่อหุ้มตามรูปแบบเป็นตัวเลือกที่กำหนดเอง ติดต่อทีมวิศวกรของเราเพื่อหารือเกี่ยวกับข้อกำหนดการป้องกันทางเข้าและการแก้ไขที่มีอยู่
สำหรับหมายเหตุการใช้งานวงจรไดรฟ์ คำแนะนำในการรวมกล่องหุ้มแบบบาง ตัวอย่างการกำหนดค่า PWM หรือราคาปริมาณสำหรับกลุ่มออดพาสซีฟแบบเพียโซ HNR โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI
โดยทั่วไปแล้ว วิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการด้วยภาพวาดการป้องกัน PCB, ไฟล์ 3D STEP และการกำหนดราคาตามปริมาณสำหรับโปรแกรมการรวมหลาย SKU
