องค์ประกอบออดคือทรานสดิวเซอร์เสียงเปล่าที่แปลงสัญญาณขับเคลื่อนไฟฟ้า เข้าสู่เสียงโดยไม่ต้องใช้ออสซิลเลเตอร์หรือเคสป้องกันในตัว ที่พบบ่อยที่สุด โครงสร้างจะเชื่อมแผ่นเซรามิกเพียโซอิเล็กทริกบางๆ เข้ากับพื้นผิวโลหะ กองค์ประกอบ Buzzer เซรามิก Piezo. เมื่อมีแรงดันไฟฟ้ากระแสสลับที่ ใช้ความถี่เรโซแนนซ์ของชุดประกอบ ชั้นเซรามิกจะขยายและหดตัว ทำให้โครงสร้างทั้งหมดโค้งงอและแผ่คลื่นความดันที่ได้ยินได้ เพราะว่า องค์ประกอบเป็นแบบพาสซีฟ โดยอาศัยวงจรภายนอกเพื่อจ่ายกระแสไฟที่ถูกต้อง ความถี่และรูปคลื่น สิ่งนี้แยกการออกแบบเสียงออกจากระบบอิเล็กทรอนิกส์ขับเคลื่อน ช่วยให้นักพัฒนาผลิตภัณฑ์มีความยืดหยุ่นในการสร้างเสียงและวิธีสร้างเสียง
เซรามิกเพียโซอิเล็กทริกเป็นสารประกอบตะกั่วเซอร์โคเนตไททาเนตสูตรที่มี ถูกโพลาไรซ์เพื่อรักษาคุณสมบัติทางไฟฟ้าเครื่องกลอย่างถาวร โลหะ พื้นผิวซึ่งมักจะเป็นทองเหลืองหรือโลหะผสมนิกเกิล ให้การสนับสนุนทางกลและ กำหนดความถี่เรโซแนนซ์พร้อมกับความหนาและเส้นผ่านศูนย์กลางของเซรามิก องค์ประกอบมาตรฐานครอบคลุมเส้นผ่านศูนย์กลางตั้งแต่ 12 มม. ถึง 50 มม. พร้อมเสียงสะท้อน โดยทั่วไปความถี่จะอยู่ระหว่าง 2.0kHz ถึง 6.5kHz ชั้นเซรามิกที่บางกว่าและ เส้นผ่านศูนย์กลางที่เล็กกว่าจะดันเสียงสะท้อนให้สูงขึ้น ในขณะที่องค์ประกอบที่ใหญ่กว่ามีแนวโน้มจะเป็นเช่นนั้น สร้างระดับความดันเสียงที่มากขึ้น สามารถพบได้ในองค์ประกอบออด สั่นด้วยตนเองPiezoelectric Buzzer ที่ใช้งานอยู่และภายนอก ขับเคลื่อน เฉยๆPiezoelectric Buzzer การชุมนุมที่ไหน องค์ประกอบจะติดตั้งอยู่ภายในช่องเสียงที่ได้รับการปรับแต่งพร้อมกับสิ่งที่จำเป็น วงจรไฟฟ้า
ส่วนประกอบของ Buzzer มาพร้อมกับจุดสิ้นสุดต่างๆ เพื่อให้เหมาะกับแต่ละจุด วิธีการประกอบ รุ่นแผ่นบัดกรีช่วยให้ติดพื้นผิวได้โดยตรง สายนำแบบต่างๆ ช่วยให้สามารถวางตำแหน่งระยะไกลห่างจาก PCB ได้ ประเภทพิน ส่วนปลายพอดีกับรอยเจาะทะลุ เนื่องจากสารตั้งต้นที่เป็นโลหะทำหน้าที่เป็น ทั้งตัวนำและส่วนรองรับทางกล การจัดการระบายความร้อนอย่างระมัดระวังในระหว่างนั้น การบัดกรีเป็นสิ่งสำคัญ การเปิดรับแสงเป็นเวลานานกว่า 260 ℃ อาจทำให้เซรามิกเสื่อมสภาพได้ และลดเอาต์พุตเสียง ในการผลิตปริมาณมาก มักจะมีองค์ประกอบต่างๆ บรรจุกระป๋องล่วงหน้าและจำหน่ายในบรรจุภัณฑ์เทปเพื่อการใส่อัตโนมัติ
องค์ประกอบเสียงกริ่งจะกลายเป็นอุปกรณ์ส่งเสียงที่สมบูรณ์เมื่อรวมกับวงจรขับเคลื่อน และตัวเครื่องเก็บเสียง ในPiezoelectric Buzzer ที่ใช้งานอยู่, ชิปออสซิลเลเตอร์ถูกติดตั้งไว้ข้างชิ้นส่วนและชุดประกอบถูกห่อหุ้มไว้ ในเปลือกพลาสติกที่ทำหน้าที่เป็นตัวสะท้อนเสียงของ Helmholtz เพื่อเพิ่มเสียง เอาท์พุตที่ความถี่เฉพาะ ในกPiezoelectric Buzzer แบบพาสซีฟ, ตัวเครื่องให้การปกป้องทางกายภาพและการปรับเสียงในขณะที่ผู้ใช้ จ่ายสัญญาณไดรฟ์ นอกเหนือจากการกำหนดค่ามาตรฐานเหล่านี้แล้ว องค์ประกอบเสียงกริ่ง ยังใช้ในโมดูลสัญญาณเตือนแบบกำหนดเอง เซ็นเซอร์ทางการแพทย์ และอุตสาหกรรมอีกด้วยออดปลุกassemblies where the acoustic profile must match a ตู้หรือตำแหน่งติดตั้งเฉพาะ
เมดิผลิตองค์ประกอบออดในสายการผลิตเซรามิกโดยเฉพาะซึ่งรวมถึง การผสมผง การหล่อเทป การพิมพ์อิเล็กโทรด โพลาไรเซชัน และการเชื่อมขั้นสุดท้าย ไปจนถึงพื้นผิวโลหะ แต่ละชุดจะถูกสุ่มตัวอย่างสำหรับความจุ, ความถี่เรโซแนนซ์, และอิมพีแดนซ์พร้อมบันทึกผลลัพธ์เพื่อให้สามารถติดตามได้ ได้รับการรับรองมาตรฐาน ISO9001 กระบวนการรวมถึงการตรวจสอบวัสดุที่เข้ามาบนผงเซรามิกและโลหะพื้นผิว ทำให้มั่นใจได้ว่าคุณสมบัติทางกายภาพยังคงสม่ำเสมอตลอดระยะเวลาการผลิตที่ยาวนาน สำหรับการสั่งซื้อปริมาณ ทีมวิศวกรสามารถปรับความหนาของเซรามิก อิเล็กโทรดได้ เรขาคณิตและโลหะผสมของพื้นผิวเพื่อปรับแต่งประสิทธิภาพเสียงโดยเฉพาะ ความต้องการใช้งาน
อะไรคือความแตกต่างระหว่างองค์ประกอบออดและออดที่สมบูรณ์?
องค์ประกอบออดคือทรานสดิวเซอร์เปลือย ซึ่งประกอบด้วยแผ่นเซรามิกที่เชื่อมติดกับ a พื้นผิวโลหะ ต้องใช้สัญญาณไดรฟ์ภายนอก และโดยทั่วไปแล้วต้องมีการติดตั้ง ช่องเพื่อให้ได้เอาต์พุตเสียงที่กำหนด ออดที่สมบูรณ์จะบรรจุองค์ประกอบ พร้อมด้วยวงจรขับเคลื่อน (หากใช้งานอยู่) และตัวเครื่องที่ออกแบบด้านเสียง
Can buzzer elements be used in outdoor or harsh environments?
วัสดุเซรามิกและโลหะสามารถทนต่อช่วงอุณหภูมิที่กว้างแต่ การสัมผัสกับความชื้น ก๊าซที่มีฤทธิ์กัดกร่อน หรือความชื้นที่ควบแน่นสามารถย่อยสลายได้ อิเล็กโทรดและสารตั้งต้นเมื่อเวลาผ่านไป สำหรับการใช้งานกลางแจ้งองค์ประกอบควรจะเป็น วางอยู่ภายในตู้ที่ปิดสนิทหรือมีการระบายอากาศเพื่อป้องกันการสัมผัสโดยตรง ด้วยน้ำและสารปนเปื้อน
ความถี่เรโซแนนซ์ขององค์ประกอบออดถูกตั้งค่าอย่างไร?
ความถี่เรโซแนนซ์ถูกกำหนดโดยความหนาของเซรามิกและพื้นผิว ความแข็งและเส้นผ่านศูนย์กลางโดยรวม พารามิเตอร์เหล่านี้ได้รับการควบคุมในระหว่าง การผลิต ค่าความถี่ที่กำหนดเองสามารถทำได้โดยการปรับเซรามิก การกำหนดสูตรหรือกระบวนการประสานปริมาณการผลิต

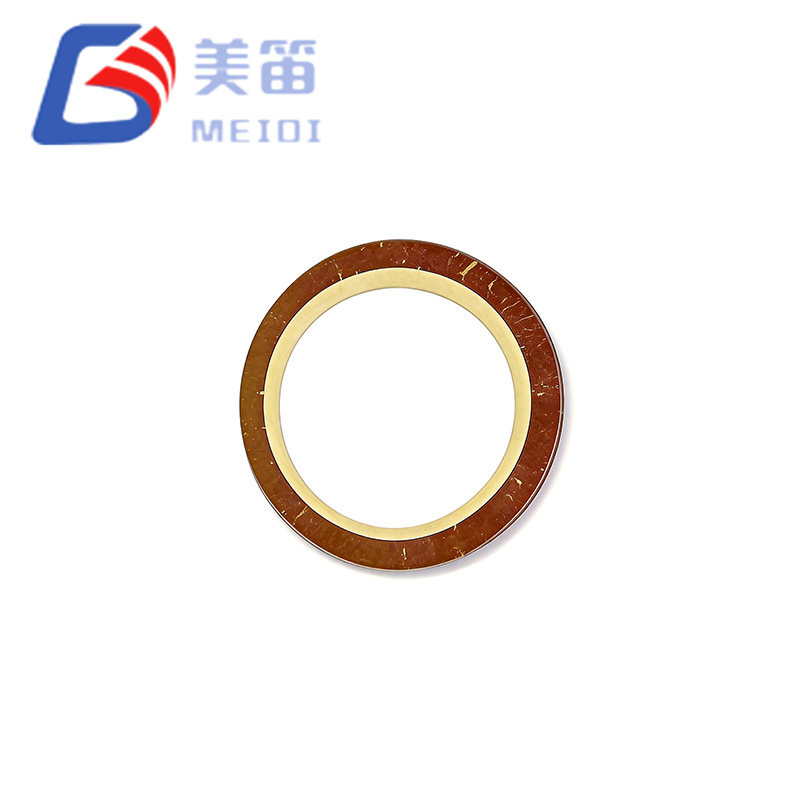

ความถี่เรโซแนนซ์: 2.9 ± 0.5 กิโลเฮิร์ตซ์
ความจุไฟฟ้าอิสระ: 30,000 / 3,300 pF ± 30% ที่ 120 Hz
ความต้านทานเทียบเท่า: ≤ 500 Ω
การสูญเสียอิเล็กทริก: ≤ 5%
อุณหภูมิในการทำงาน: -20 °C ถึง +70 °C
อุณหภูมิในการจัดเก็บ: -30 °C ถึง +80 °C
ขนาด: T 0.55 ± 0.04 มม., T1 0.30 ± 0.02 มม., D1 35.0 +0/-0.1 มม., D2 25.0 ± 0.3 มม.

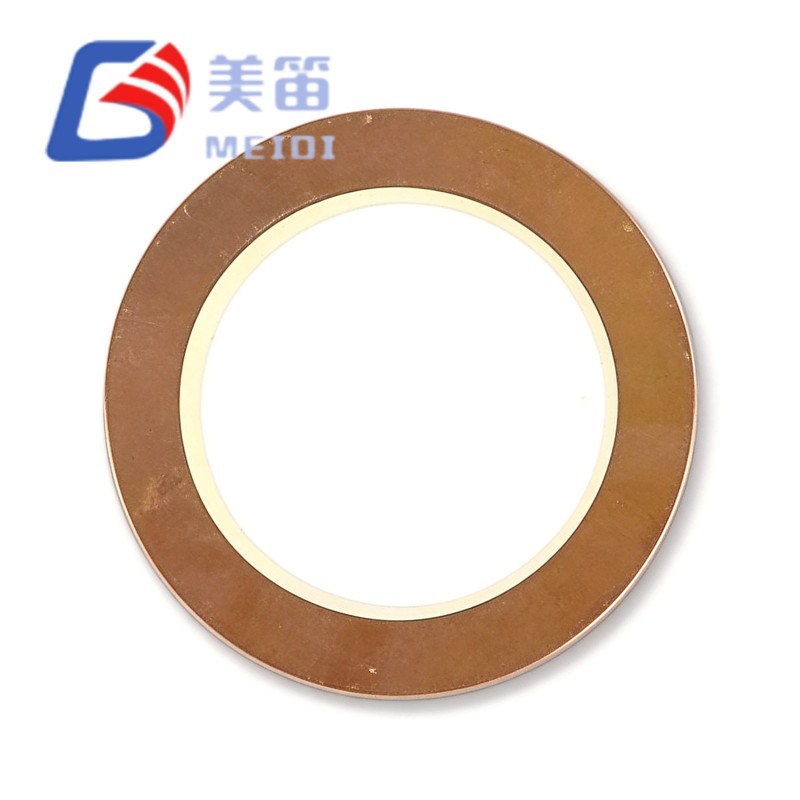

ความถี่เรโซแนนซ์: 4.0 ± 0.5 กิโลเฮิร์ตซ์
ความจุไฟฟ้าอิสระ: 25,000 / 2,600 pF ± 30% ที่ 120 Hz
ความต้านทานเทียบเท่า: ≤ 500 Ω
การสูญเสียอิเล็กทริก: ≤ 5% อุณหภูมิในการทำงาน: -20 °C ถึง +70 °C
อุณหภูมิในการจัดเก็บ: -30 °C ถึง +80 °C
ขนาด: T 0.44 ± 0.04 มม., T1 0.20 ± 0.02 มม., D1 27.0 +0/-0.1 มม., D2 20.0 ± 0.3 มม.
ติดต่อ MEIDI เพื่อสอบถามราคาจำนวนมาก ตัวอย่างการประเมินฟรี หรือใบเสนอราคาการกำหนดค่าแบบกำหนดเอง
