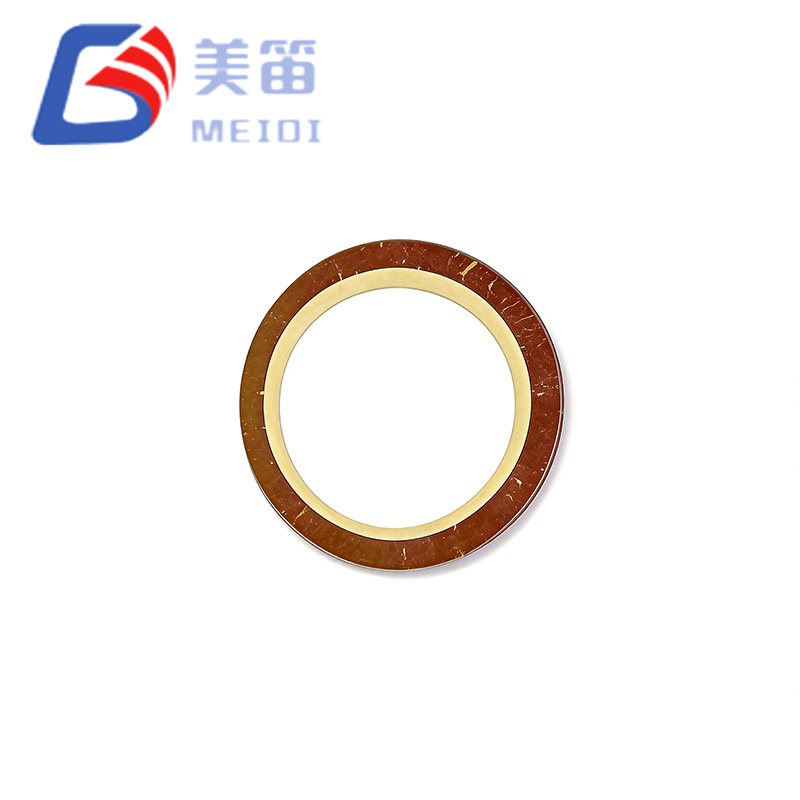

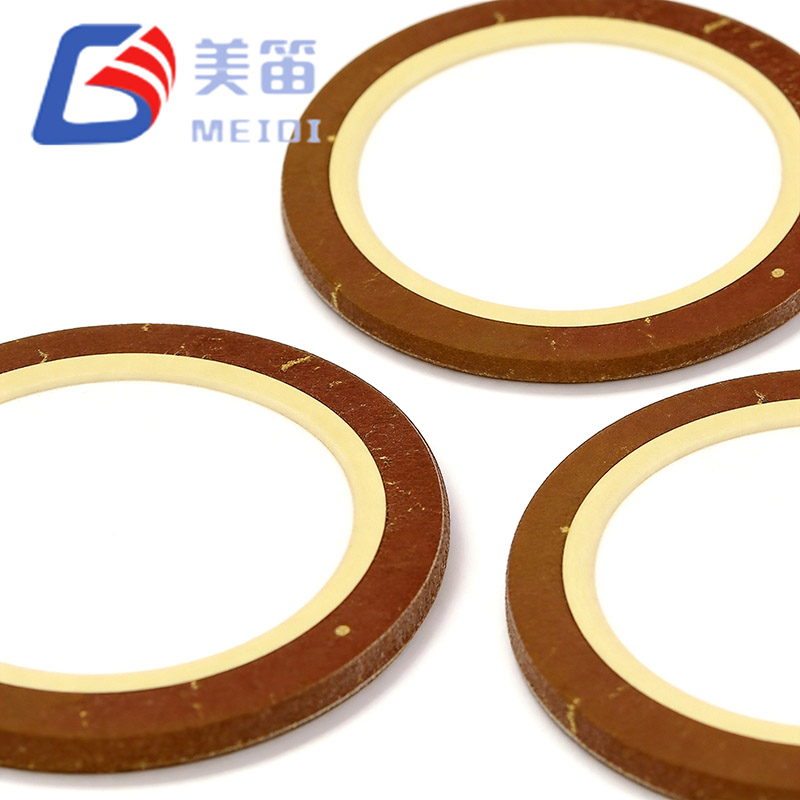

องค์ประกอบกริ่งเซรามิกเพียโซขนาด 11 มม. เป็นองค์ประกอบเซรามิกเพียโซอิเล็กทริกบางเฉียบที่สร้างบนพื้นผิวทองเหลือง ออกแบบมาสำหรับโมดูลอะคูสติกซึ่งมีความสูงจำกัดอย่างยิ่ง ความถี่เรโซแนนซ์ที่ 7.8kHz และความจุสูง 12000pF ช่วยให้สามารถสร้างเสียงเตือนที่ชัดเจนได้โดยตรงจากเอาต์พุตไมโครคอนโทรลเลอร์ 3.3V ในขณะที่โปรไฟล์ 0.18 มม. ช่วยให้สามารถประกอบอะคูสติกที่สมบูรณ์ที่มีความหนาไม่เกิน 1 มม. การผสมผสานระหว่างความกะทัดรัด ประสิทธิภาพทางไฟฟ้า และความเรียบง่ายทางกล ทำให้องค์ประกอบนี้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับอุปกรณ์สวมใส่ เครื่องมือทางการแพทย์แบบพกพา และแผงเซ็นเซอร์ IoT ที่มีความหนาแน่นสูง
ความถี่เรโซแนนซ์ 7.8kHz อยู่ในช่วงที่รับรู้ได้ง่ายและมีโอกาสน้อยที่จะถูกรบกวนจากเสียงรบกวนรอบข้างที่มีความถี่ต่ำ ซึ่งมีประโยชน์สำหรับผู้บริโภคในอาคารและผลิตภัณฑ์ทางการแพทย์
ด้วยความหนาเพียง 0.18 มม. แผ่นเซรามิกและซับสเตรตสามารถเชื่อมเข้ากับ PCB หรือไดอะแฟรมโลหะบางได้โดยตรง ช่วยให้ชุดสร้างเสียงทั้งหมดมีความสูงต่ำกว่า 1 มม.
ความจุ 12000pF ซึ่งวัดที่ 120Hz นำเสนอโหลดความจุสูงที่ลดการแกว่งของแรงดันไฟฟ้าที่จำเป็นเพื่อให้ได้ระดับความดันเสียงที่กำหนด ทำให้ไดรฟ์ PWM 3.3V โดยตรงทำงานได้
วัสดุซับสเตรตทองเหลืองให้การนำความร้อนได้ดี ช่วยให้ความถี่เรโซแนนซ์คงที่ระหว่างการทำงานต่อเนื่อง และให้พื้นผิวที่เชื่อถือได้สำหรับการบัดกรีหรือการติดตั้งอีพอกซีนำไฟฟ้า
ความต้านทานที่เท่ากันที่ ≤500Ω จะจำกัดการหน่วงเชิงกล ซึ่งช่วยให้วงจรเพิ่มเรโซแนนซ์ LC เข้าถึงแฟกเตอร์ Q ที่สูงขึ้น และสร้างเอาต์พุตเสียงที่มากขึ้นจากแรงดันไฟฟ้าที่ต่ำ
ช่วงอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง +70°C ครอบคลุมสภาพแวดล้อมทั่วไปของอุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และเซ็นเซอร์อุตสาหกรรม
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | องค์ประกอบเซรามิกเพียโซอิเล็กทริก | — |
| แบบอย่าง | ฟุต-11T-7.8A1 | — |
| ความถี่เรโซแนนซ์ | 7.8 ± 1.0 กิโลเฮิร์ตซ์ | อากาศอิสระ 25 ℃ |
| ความอดทนความถี่ | ±12.8 % | ความสม่ำเสมอของแบทช์ |
| ความจุฟรี | 12000 ± 30% พีเอฟ | ที่ 120 เฮิร์ตซ์ 1Vrms 25 ℃ |
| ความต้านทานที่เท่ากัน | ≤ 500 โอห์ม | ที่ความถี่เรโซแนนซ์ |
| การสูญเสียอิเล็กทริก (tanδ) | ≤ 5 % | ที่ 120 เฮิรตซ์ 1Vrms |
| วัสดุพื้นผิว | ทองเหลือง | — |

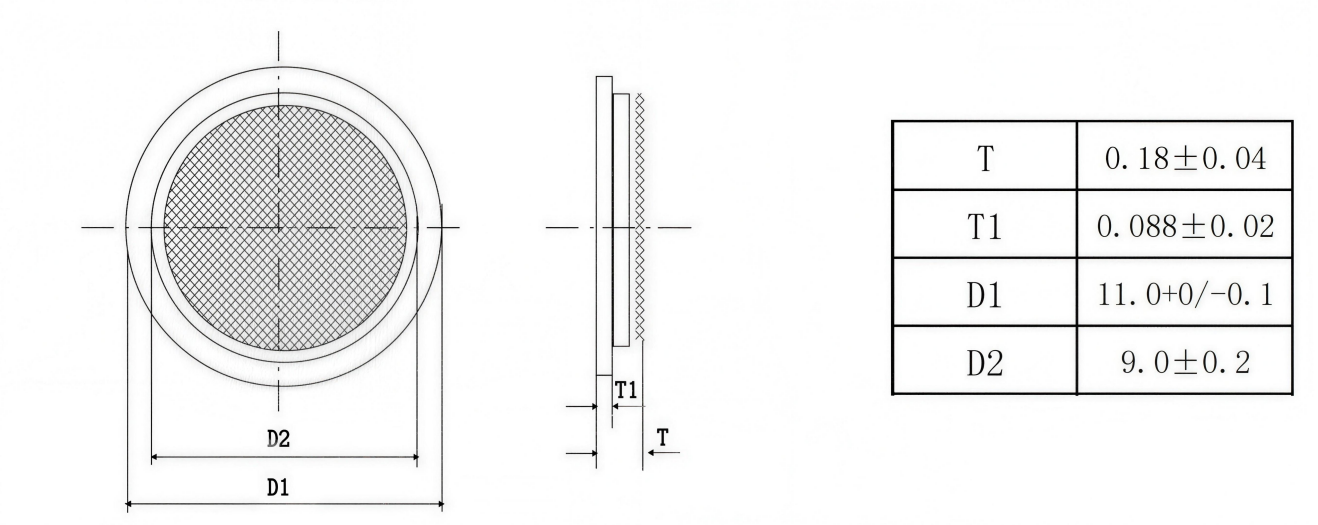

| เส้นผ่านศูนย์กลางจานเซรามิก (D1) | 11.0 +0 / -0.1 มม | — |
| เส้นผ่านศูนย์กลางอิเล็กโทรดที่ใช้งานอยู่ (D2) | 9.0 ± 0.2 มม | — |
| ความหนารวม (T) | 0.18 ± 0.04 มม | เซรามิก + สารตั้งต้น |
| ความหนาของเซรามิก (T1) | 0.088 ± 0.02 มม | ชั้น PZT |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| วัสดุอิเล็กโทรด | เงิน (มาตรฐาน) | วางเงินเผา |
| ความต้านทานของฉนวน | ≥ 100 MΩ (ทั่วไป) | ที่ 100VDC, 25 ℃ |
| เป้าหมายการออกแบบ | ข้อได้เปรียบ FT‑11T‑7.8A1 |
| ความสูงของโมดูลขั้นต่ำที่แน่นอน | สแต็กเซรามิกและซับสเตรต 0.18 มม. ช่วยให้ชุดประกอบเสียงที่สมบูรณ์สามารถใส่ลงในซองขนาด 1 มม. ได้ |
| การทำงานของแบตเตอรี่แรงดันต่ำ | ความจุ 12000pF ที่สูงหมายความว่า MCU 3.3V มักจะสามารถขับเคลื่อนองค์ประกอบให้มีระดับเสียงที่ใช้งานได้โดยไม่ต้องมีการเพิ่มระดับตัวเหนี่ยวนำ |
| ความคงตัวทางความร้อนในตู้ที่ปิดสนิท | ทองเหลืองกระจายความร้อนเพียงเล็กน้อยได้อย่างมีประสิทธิภาพ ทำให้ความถี่เรโซแนนซ์คงที่ในระหว่างการเปิดใช้งานเป็นเวลานาน |
| การออกแบบวงจรเรโซแนนซ์ที่มีประสิทธิภาพ | ความต้านทานเทียบเท่า ≤500Ω ช่วยให้หมาด ๆ ต่ำ ดังนั้นแท็งก์ LC จึงสามารถคูณแรงดันไฟฟ้าของไดรฟ์โดยสูญเสียน้อยที่สุด |
| การแจ้งเตือนที่ชัดเจนในพื้นที่ในร่มที่เงียบสงบ | 7.8kHz สูงพอที่จะหลีกเลี่ยงเสียงรบกวนจาก HVAC และพัดลม แต่ยังต่ำพอที่จะได้ยินและระบุตำแหน่งได้ง่าย |
| การรวมปริมาณสูงที่คุ้มค่าคุ้มราคา | เนื่องจากเป็นองค์ประกอบเปลือย จึงกำจัดตัวเครื่องและขั้วต่อของออดแบบบรรจุกล่อง ซึ่งช่วยลดต้นทุนชิ้นส่วนและขั้นตอนการประกอบ |
อุปกรณ์สวมใส่อัจฉริยะ รวมถึงตัวติดตามฟิตเนสและสมาร์ทวอทช์ ซึ่งมีขนาด 0.18 มม. ช่วยรักษาความหนาโดยรวมของผลิตภัณฑ์ให้บาง ในขณะเดียวกันก็ให้เสียงแจ้งเตือนที่ชัดเจน
เครื่องมือวินิจฉัยทางการแพทย์แบบพกพา เช่น เครื่องวัดกลูโคส เครื่องวัดออกซิเจนในเลือด และเครื่องวัดอุณหภูมิแบบดิจิตอล ซึ่งได้รับประโยชน์จากตัวบ่งชี้เสียงแรงดันต่ำที่เรียบง่ายที่ไม่ทำให้เทอะทะ
โหนดเซ็นเซอร์ IoT ตั้งแต่เซ็นเซอร์ประตู/หน้าต่างไปจนถึงเครื่องตรวจจับน้ำรั่ว โดยที่องค์ประกอบสามารถขับเคลื่อนได้โดยตรงด้วย MCU 3.3V และโทนเสียงก็ชัดเจนพอที่จะสังเกตเห็นได้ในสภาพแวดล้อมที่บ้าน
พรอกซิมิตี้เซนเซอร์ทางอุตสาหกรรมและแผงระบบอัตโนมัติขนาดเล็กที่ต้องการองค์ประกอบตอบรับเสียงขนาดกะทัดรัดที่เข้ากันได้กับ SMD มาตรฐานและกระบวนการประกอบแบบรูทะลุ
แผงควบคุมเครื่องใช้ไฟฟ้าในผลิตภัณฑ์ต่างๆ เช่น เตาไมโครเวฟ เครื่องซักผ้า และเตาแม่เหล็กไฟฟ้า ซึ่งสามารถรวมองค์ประกอบเปลือยเข้ากับ PCB ที่มีอยู่ได้อย่างคุ้มค่า
ของเล่นและอุปกรณ์อิเล็กทรอนิกส์แปลกใหม่ที่ต้องใช้เครื่องส่งเสียงที่เรียบง่ายและราคาไม่แพงสำหรับการตอบสนองแบบโต้ตอบ โทนเสียงดนตรี หรือเสียงเตือน
เทคโนโลยีอัจฉริยะ MEIDI ผลิตส่วนประกอบเซรามิกเพียโซอิเล็กทริกมานานกว่าทศวรรษ โรงงานแบบครบวงจรของบริษัทในมณฑลเจียงซู ประเทศจีน ครอบคลุมทุกขั้นตอนตั้งแต่การเตรียมผงเซรามิกและการหล่อเทป ไปจนถึงการยิงอิเล็กโทรด โพลาไรเซชัน และการทดสอบทางไฟฟ้าขั้นสุดท้าย MEIDI ดำเนินงานภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001 ช่วยให้มั่นใจได้ว่าชุดการผลิตแต่ละชุดสามารถตรวจสอบย้อนกลับได้และสม่ำเสมอ
องค์ประกอบกริ่งเซรามิกเพียโซขนาด 11 มม. ผ่านการทดสอบการผลิตอย่างครอบคลุม ทุกหน่วยถูกวัดความถี่เรโซแนนซ์ในตัววิเคราะห์อิมพีแดนซ์อากาศอิสระ โดยมีการบังคับใช้หน้าต่าง 7.8±1.0kHz อย่างเคร่งครัด ตรวจสอบความจุไฟฟ้าที่ 120Hz และ 1Vrms ตรวจสอบความต้านทานที่เท่ากันที่ ≤500Ω และการสูญเสียอิเล็กทริกถูกคัดกรองที่ ≤5% การตรวจสอบมิติจะยืนยันเส้นผ่านศูนย์กลางเซรามิก เส้นผ่านศูนย์กลางของอิเล็กโทรด และความหนาทั้งหมด ขั้นตอนการบ่มด้วยความร้อนที่ +70°C เป็นเวลา 48 ชั่วโมงจะตรวจสอบความเสถียรของโพลาไรเซชัน ในขณะที่ทดสอบความสามารถในการบัดกรีตาม J‑STD‑002 รหัสล็อตที่สลักไว้บนขอบของวัสดุพิมพ์จะเชื่อมโยงแต่ละชิ้นส่วนเข้ากับชุดการผลิตและบันทึกการทดสอบทั้งหมด ซึ่งจะเก็บรักษาไว้เป็นเวลาสิบปี
1. FT-11T-7.8A1 แนะนำให้ใช้วิธีการติดตั้งแบบใด
อีพ็อกซี่ซิลเวอร์นำไฟฟ้าเป็นตัวเลือกที่ใช้กันมากที่สุดสำหรับการติด PCB แบบถาวร เนื่องจากจะหลีกเลี่ยงความเครียดจากความร้อนที่การบัดกรีสามารถวางบนชั้นเซรามิกบางๆ หากต้องการใช้การบัดกรี ควรใช้ความร้อนกับขอบซับสเตรตทองเหลืองเท่านั้น โดยรักษาอุณหภูมิปลายให้ต่ำกว่า 280°C เป็นเวลาไม่เกินสามวินาที การยึดหน้าสัมผัสสปริงยังใช้เมื่อจำเป็นต้องเปลี่ยนชิ้นส่วนในภาคสนามด้วย
2. โทนเสียง 7.8kHz เปรียบเทียบกับออดความถี่ต่ำเป็นอย่างไร
ที่ 7.8kHz ความยาวคลื่นจะสั้นพอที่จะทำงานได้อย่างมีประสิทธิภาพจากช่องเล็กๆ มาก แต่ความถี่ยังคงต่ำกว่าช่วงอัลตราโซนิก ซึ่งทิศทางจะรุนแรงมากและการรับรู้ลดลง ในทางปฏิบัติ โทนเสียงจะได้ยินได้ชัดเจนในห้องทั่วไป และไม่สับสนกับเสียงฮัมเชิงกลจากพัดลมหรือมอเตอร์ได้ง่าย
3. FT-11T-7.8A1 สามารถทำงานต่อเนื่องได้หรือไม่
ใช่ สามารถดำเนินการต่อเนื่องได้ตลอดช่วง -20°C ถึง +70°C เมื่อขับเคลื่อนโดยตรงจาก GPIO 3.3V โดยไม่มีการเพิ่ม LC การทำความร้อนด้วยตนเองนั้นไม่สำคัญเลย ที่แรงดันไฟฟ้าของไดรฟ์ที่สูงขึ้นซึ่งได้จากการเพิ่มเรโซแนนซ์ สารตั้งต้นที่เป็นทองเหลืองจะกระจายความร้อนได้อย่างมีประสิทธิภาพเพียงพอที่จะป้องกันการเคลื่อนตัวของความถี่ในตู้แบบเปิดหรือที่มีการระบายอากาศ สำหรับการออกแบบแบบปิดผนึก อาจแนะนำให้ใช้รอบการทำงานที่ลดลงหรือแรงดันไฟฟ้าของไดรฟ์ที่ต่ำกว่า MEIDI สามารถให้ข้อมูลอายุการใช้งานสำหรับสภาวะการทำงานเฉพาะได้
4. มีรูปแบบอิเล็กโทรดแบบกำหนดเองหรือวัสดุพื้นผิวหรือไม่
ใช่. แม้ว่าการกำหนดค่ามาตรฐานจะใช้อิเล็กโทรดสีเงินแบบเต็มหน้าบนจานทองเหลือง แต่ MEIDI สามารถจัดหารูปแบบอิเล็กโทรดแบบแบ่งส่วน เส้นผ่านศูนย์กลางอื่น อิเล็กโทรดเคลือบนิกเกิลหรือทองเพื่อเพิ่มความต้านทานการกัดกร่อน และพื้นผิวที่ทำจากสแตนเลสหรือฟอสเฟอร์บรอนซ์ คำสั่งซื้อแบบกำหนดเองจะต้องได้รับการตรวจสอบทางวิศวกรรม ปริมาณขั้นต่ำ และเวลารอคอยสินค้าที่ขยายออกไป
5. ค่าความคลาดเคลื่อนของความจุส่งผลต่อวงจรบูสต์เรโซแนนซ์ LC อย่างไร
ความจุที่ระบุ 12000pF ระบุที่ 120Hz; ที่ 7.8kHz ความจุที่มีประสิทธิภาพจะลดลงเล็กน้อย สำหรับการออกแบบบูสต์ LC ที่ใช้งานได้จริง โดยทั่วไปแล้ว ตัวเหนี่ยวนำประมาณ 4.7mH ถึง 10mH จะใช้ร่วมกับตัวเก็บประจุแบบขนานขนาดเล็กเพื่อรองรับค่าความคลาดเคลื่อน ±30% MEIDI มอบความจุที่วัดได้จริงของแต่ละหน่วยตัวอย่าง ช่วยให้นักออกแบบสามารถเลือกค่าตัวเหนี่ยวนำที่แม่นยำสำหรับต้นแบบของตนได้
สำหรับคำแนะนำเกี่ยวกับเค้าโครง PCB คำแนะนำในการออกแบบช่องเสียง การคำนวณวงจรบูสต์ LC ข้อมูลจำเพาะของอิเล็กโทรดแบบกำหนดเอง หรือราคาตามปริมาณ โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยปกติแล้ววิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการด้วยเอกสารประกอบ แบบจำลองการจำลอง และหน่วยตัวอย่างพร้อมกับข้อมูลการทดสอบแต่ละรายการ
