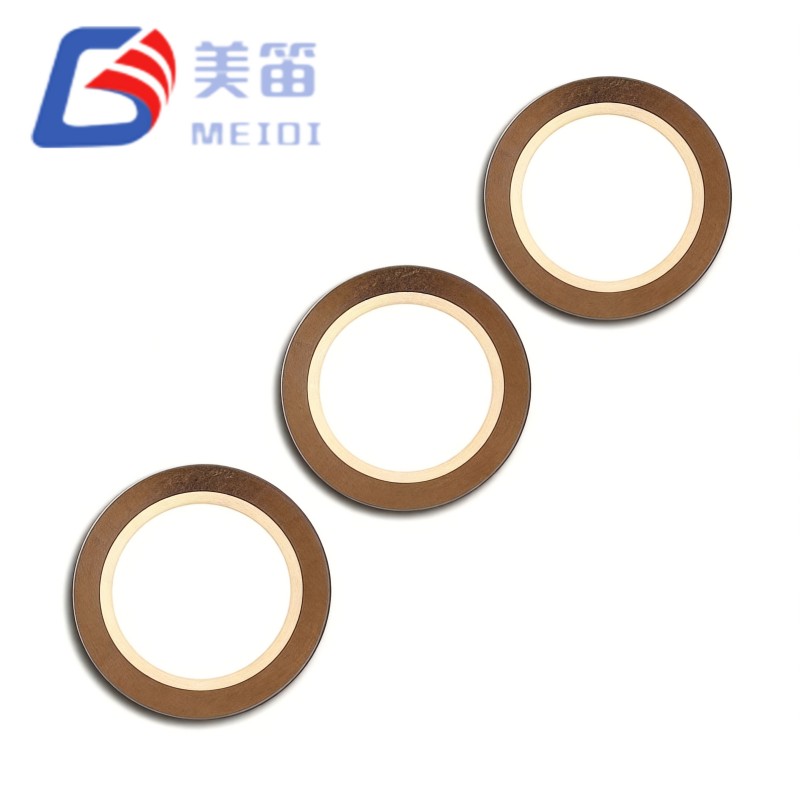

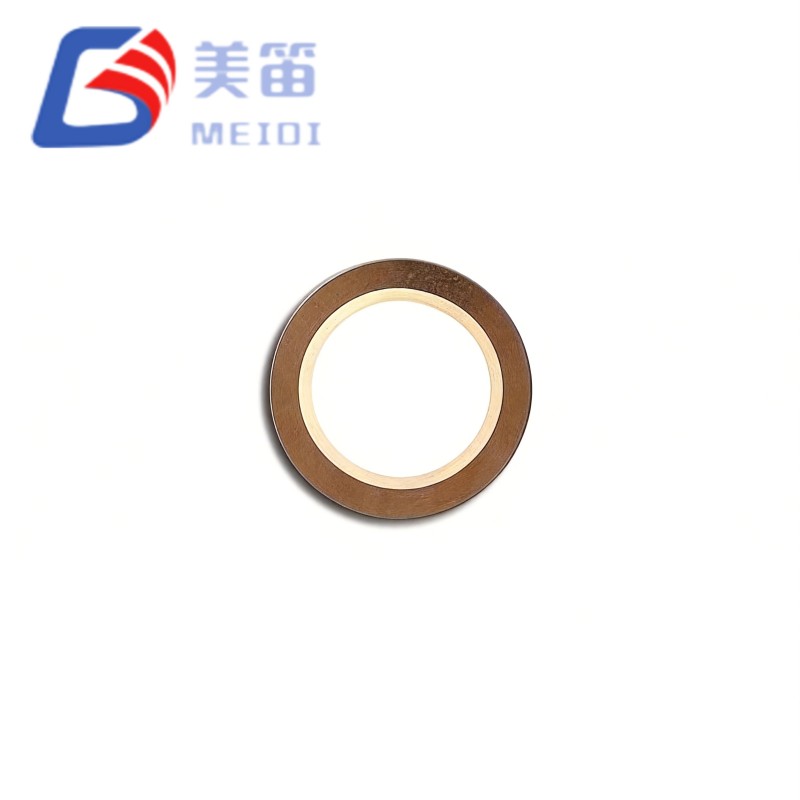

องค์ประกอบกริ่งเซรามิกเพียโซขนาด 12.5 มม. เป็นองค์ประกอบเซรามิกเพียโซอิเล็กทริกที่มีพื้นผิวทองเหลืองซึ่งมีเส้นผ่านศูนย์กลางแอ็คทีฟ 12.5 มม. ออกแบบมาสำหรับโมดูลอะคูสติกแบบฝังที่ต้องการแรงดันเสียงที่สูงขึ้นจากปริมาตรช่องที่จำกัด ความถี่เรโซแนนซ์ที่ 7.8kHz นั้นมีค่าความคลาดเคลื่อน ±0.8kHz ที่แคบ และความจุ 12000pF ช่วยให้สามารถขับเคลื่อนโดยตรงจากพินไมโครคอนโทรลเลอร์ 3.3V หรือวงจรบูสต์ LC แบบธรรมดา องค์ประกอบนี้สร้างขึ้นบนแพลตฟอร์มการผลิตเดียวกันกับซีรีส์ FT-11T ของ MEIDI ซึ่งนำเสนอเส้นทางการอัพเกรดที่ตรงไปตรงมาสำหรับการออกแบบที่ต้องการเอาต์พุตเสียงที่เพิ่มขึ้นโดยไม่ต้องปรับปรุงอินเทอร์เฟซทางไฟฟ้า
เส้นผ่านศูนย์กลางเซรามิกแบบแอคทีฟ 12.5 มม. ให้พื้นที่การแผ่รังสีที่ใหญ่ขึ้น 29% เมื่อเทียบกับตระกูล FT-11T ขนาด 11.0 มม. ซึ่งมีส่วนช่วยให้มีการกระจัดที่สูงขึ้นและการตอบสนองความถี่ต่ำที่ดีขึ้นจากโครงสร้างขนาดเล็ก
ความถี่เรโซแนนซ์ระบุที่ 7.8kHz โดยมีพิกัดความเผื่อ ±10.3% ซึ่งเป็นช่วงความถี่ที่แคบกว่า ±12.8% โดยทั่วไปของ FT-11T-7.8A1 ซึ่งช่วยรักษาลักษณะโทนเสียงที่สม่ำเสมอตลอดชุดการผลิต
ความจุปกติที่ 12000pF ที่ 120Hz นำเสนอโหลดความจุสูงซึ่งเหมาะอย่างยิ่งกับไดรฟ์แรงดันไฟฟ้าต่ำจากสาย MCU GPIO 3.3V ในโมดูลฝังตัวที่ใช้พลังงานจากแบตเตอรี่
ความต้านทานที่เท่ากันระบุไว้ที่ ≤300Ω ซึ่งต่ำกว่า ≤500Ω ของซีรีส์ FT-11T ถึง 40% ทำให้มีโทโพโลยีบูสต์เรโซแนนซ์ Q ที่สูงกว่าพร้อมตัวคูณแรงดันไฟฟ้าที่มากขึ้น
ความหนารวมคือ 0.19 มม. ทำให้ส่วนประกอบอยู่ในโปรไฟล์ที่ต่ำกว่า 0.2 มม. ซึ่งช่วยให้สามารถรวมเข้ากับชุดอะคูสติกบางเฉียบได้
วัสดุซับสเตรตทองเหลืองที่มีอิเล็กโทรดเงินเป็นเชื้อเพลิงเป็นไปตามชุดวัสดุเดียวกับที่ใช้ในซีรีส์ FT เพื่อให้มั่นใจถึงพฤติกรรมทางความร้อนและความสามารถในการบัดกรีที่คาดการณ์ได้
แผ่นเซรามิกที่ขยายขนาด 12.5 มม. จะเพิ่มพื้นที่การถ่ายโอนที่ใช้งานอยู่ ระดับของการปรับปรุงเสียงขึ้นอยู่กับการออกแบบช่อง โหลดไดอะแฟรม และวงจรขับเคลื่อน แต่พื้นที่พิเศษให้ข้อได้เปรียบที่วัดได้ในโมดูลขนาดกะทัดรัด
การเปลี่ยนแปลงความถี่แบบแบตช์ต่อแบตช์จำกัดอยู่ที่ ±0.8kHz ซึ่งรองรับอาร์เรย์หลายองค์ประกอบและกลุ่มผลิตภัณฑ์สำหรับผู้บริโภคที่คุณภาพเสียงที่สม่ำเสมอเป็นสิ่งสำคัญ
ความต้านทานที่เทียบเท่า ≤300Ω ช่วยลดการสูญเสียการหน่วงทางกล ช่วยให้วงจรบูสต์เรโซแนนซ์ได้รับแฟคเตอร์ Q ที่สูงขึ้น และได้รับแรงดันไฟฟ้าที่มากขึ้นจากแหล่งจ่ายเดียวกัน
ที่ 12000pF ความจุจะเท่ากันกับ FT-11T-7.8A1 ดังนั้นโทโพโลยีวงจรขับเคลื่อนเดียวกันจึงสามารถนำมาใช้ซ้ำได้เมื่อย้ายไปยังองค์ประกอบที่มีเส้นผ่านศูนย์กลางใหญ่กว่า
ความหนารวม 0.19 มม. ประกอบด้วยชั้น PZT 0.09 มม. บนไดอะแฟรมทองเหลือง ช่วยให้สามารถวางโมดูลอะคูสติกต่ำกว่า 1 มม. และเชื่อม PCB โดยตรงได้
เส้นผ่านศูนย์กลางของอิเล็กโทรดแบบแอกทีฟ 9.5 มม. ได้รับการปรับขนาดตามสัดส่วนจากอิเล็กโทรด 9.0 มม. ของ FT-11T-7.8A1 โดยคงไว้ซึ่งการกระจายสนามไฟฟ้าที่เหมาะสมที่สุดสำหรับเสียงสะท้อน 7.8kHz
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | องค์ประกอบเซรามิกเพียโซอิเล็กทริก | — |
| แบบอย่าง | ฟุต-12.5T-7.8A1 | — |
| ความถี่เรโซแนนซ์ | 7.8 ± 0.8 กิโลเฮิร์ตซ์ | อากาศอิสระ 25 ℃ |
| ความอดทนความถี่ | ±10.3 % | ความสม่ำเสมอของแบทช์ |
| ความจุฟรี | 12000 ± 30% พีเอฟ | ที่ 120 เฮิร์ตซ์ 1Vrms 25 ℃ |
| ความต้านทานที่เท่ากัน | ≤ 300 โอห์ม | ที่ความถี่เรโซแนนซ์ |
| การสูญเสียอิเล็กทริก (tanδ) | ≤ 5 % | ที่ 120 เฮิรตซ์ 1Vrms |
| วัสดุพื้นผิว | ทองเหลือง | — |

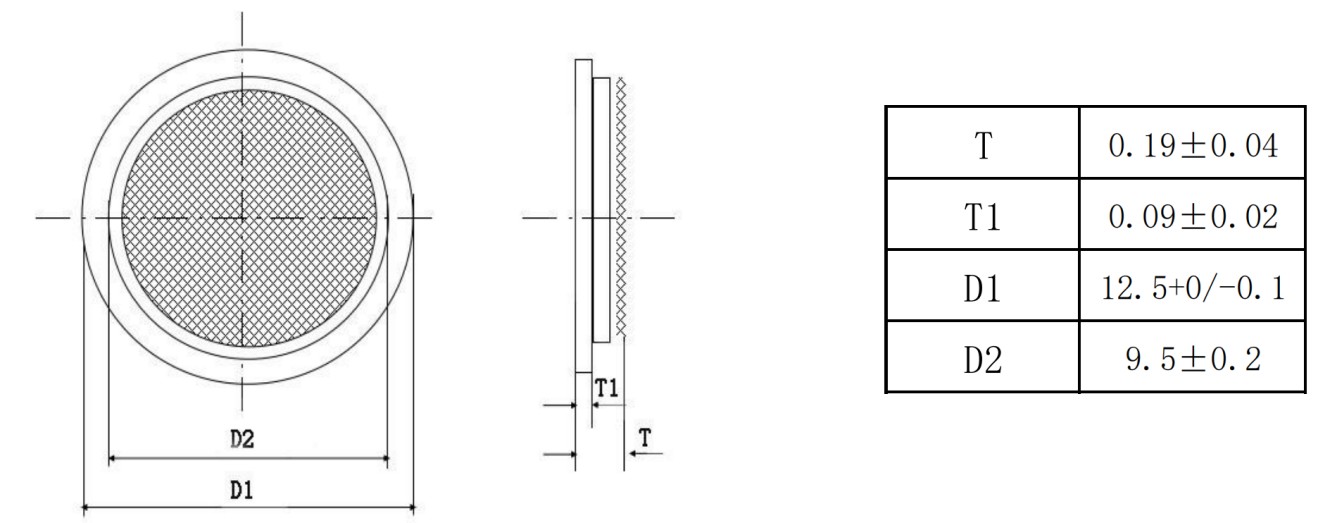

| เส้นผ่านศูนย์กลางจานเซรามิก (D1) | 12.5 +0 / -0.1 มม | — |
| เส้นผ่านศูนย์กลางอิเล็กโทรดที่ใช้งานอยู่ (D2) | 9.5 ± 0.2 มม | — |
| ความหนารวม (T) | 0.19 ± 0.04 มม | เซรามิก + สารตั้งต้น |
| ความหนาของเซรามิก (T1) | 0.09 ± 0.02 มม | ชั้น PZT |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| วัสดุอิเล็กโทรด | เงิน (มาตรฐาน) | วางเงินเผา |
| ความต้านทานของฉนวน | ≥ 100 MΩ (ทั่วไป) | ที่ 100VDC, 25 ℃ |
อุปกรณ์ในบ้านอัจฉริยะ เช่น กริ่งประตูวิดีโอ ลำโพงอัจฉริยะ และเทอร์โมสแตทจะได้รับประโยชน์จากพื้นที่การแผ่รังสีที่ใหญ่ขึ้น ซึ่งให้เสียงที่เต็มอิ่มยิ่งขึ้นจากช่องภายในขนาดกะทัดรัดตามแบบฉบับของผลิตภัณฑ์เหล่านี้
โมดูลอะคูสติกสำหรับอุปกรณ์การแพทย์ รวมถึงปั๊มฉีดยา เครื่องติดตามผู้ป่วย และเครื่องฟอกไต อาศัยความทนทานต่อความถี่ที่จำกัดเพื่อสร้างเสียงเตือนที่สม่ำเสมอในทุกหน่วยที่ผลิต
แผงเซ็นเซอร์อุตสาหกรรมและเทอร์มินัล HMI สามารถใช้ความต้านทานเทียบเท่าที่ต่ำกว่าเพื่อรับแรงดันเสียงที่สูงขึ้นจากไดรเวอร์วงจรควบคุม 24V ที่มีอยู่โดยไม่ต้องเปลี่ยนส่วนประกอบของสเตจไดรฟ์
อุปกรณ์อิเล็กทรอนิกส์ภายในรถยนต์ เช่น ตัวเตือนให้รัดเข็มขัดและไฟแสดงการชาร์จ EV สามารถตอบสนองระดับเสียงที่ต้องการจากระดับเสียงภายในห้องโดยสารที่น้อยลง เนื่องจากพื้นที่ไดอะแฟรมที่เพิ่มขึ้น
เครื่องใช้ไฟฟ้า เช่น เครื่องซักผ้าและตู้เย็น สามารถให้เอาต์พุตเสียงเดียวกันได้โดยใช้แรงดันไฟฟ้าที่ต่ำกว่า ซึ่งอาจลดปริมาณการใช้วัสดุโดยรวม
อาร์เรย์อะคูสติกแบบหลายองค์ประกอบและระบบการแจ้งเตือนแบบซิงโครไนซ์จะได้รับประโยชน์จากการกระจายความถี่ที่แคบ ซึ่งช่วยลดเสียงตีที่รับรู้ได้และความไม่สอดคล้องกันของโทนเสียงระหว่างยูนิตที่อยู่ติดกัน
| ความต้องการ | คุณลักษณะ FT-12.5T-7.8A1 |
| เพิ่ม SPL จากแรงดันไฟฟ้าไดรฟ์เดียวกัน | เส้นผ่านศูนย์กลาง 12.5 มม. ให้พื้นที่การส่งสัญญาณที่ใหญ่ขึ้น ซึ่งสามารถเพิ่มความดันเสียงได้หลายเดซิเบล เมื่อเทียบกับองค์ประกอบ 11.0 มม. ในช่องที่เท่ากัน |
| คุณภาพเสียงที่สม่ำเสมอตลอดทั้งการผลิต | ความทนทานต่อความถี่ ±10.3% ช่วยลดความแปรผันของหน่วยต่อหน่วย รองรับข้อกำหนดของแบรนด์สำหรับเสียงของผลิตภัณฑ์ที่สม่ำเสมอ |
| เพิ่มเสียงสะท้อนที่มีประสิทธิภาพ | ความต้านทานที่เทียบเท่า ≤300Ω ช่วยให้วงจรบูสต์ LC สามารถบรรลุปัจจัยการคูณที่สูงขึ้น โดยดึงพลังเสียงจากรางแรงดันต่ำได้มากขึ้น |
| การโยกย้ายแพลตฟอร์มอย่างง่าย | ความจุ 12000pF และเสียงเรโซแนนซ์ 7.8kHz ตรงกับ FT-11T-7.8A1 ดังนั้นจึงต้องขยายเฉพาะรูปแบบแผ่นดิน PCB เท่านั้นเพื่อรองรับเส้นผ่านศูนย์กลาง 12.5 มม. |
| อักขระความถี่ต่ำที่สมบูรณ์ยิ่งขึ้น | ความแข็งที่ลดลงต่อยูนิตพื้นที่ของจานเซรามิกขนาดใหญ่ขึ้นช่วยปรับปรุงการกระจัดของซับเรโซแนนซ์ ส่งผลให้โทนเสียงฟูลมากขึ้นอย่างเห็นได้ชัดในตู้ขนาดเล็ก |
| การกระจายความร้อนในห้องที่ปิดสนิท | วัสดุซับสเตรตทองเหลืองขนาด 12.5 มม. มีส่วนต่อประสานการระบายความร้อนที่ใหญ่ขึ้น ช่วยให้ความถี่เรโซแนนซ์มีความเสถียรระหว่างการทำงานต่อเนื่อง |
องค์ประกอบกริ่งเซรามิกเพียโซขนาด 12.5 มม. นำเสนอโหลดแบบคาปาซิทีฟ 12000pF พร้อมความต้านทานอนุกรม 300Ω หรือน้อยกว่าที่มีการสั่นพ้อง การรวมกันนี้รองรับโทโพโลยีบูสต์เรโซแนนซ์โดยวางตัวเหนี่ยวนำขนานกับส่วนประกอบเพื่อสร้างแทงค์ Q สูง เนื่องจากความต้านทานต่ำกว่าซีรีย์ FT-11T ค่าปัจจัย Q และอัตราขยายแรงดันไฟฟ้าที่ทำได้จึงสูงกว่า อย่างไรก็ตามกระแสหมุนเวียนยังเพิ่มขึ้น ดังนั้นตัวเหนี่ยวนำจึงต้องได้รับการจัดอันดับตามนั้น วิศวกรด้านการประยุกต์ใช้งานของ MEIDI สามารถให้การออกแบบอ้างอิงและคำแนะนำส่วนประกอบสำหรับเป้าหมายแรงดันไฟฟ้าและเสียงเฉพาะ
เทคโนโลยีอัจฉริยะ MEIDI ผลิตส่วนประกอบเซรามิกเพียโซอิเล็กทริกมานานกว่าทศวรรษ โรงงานบูรณาการในแนวตั้งของบริษัทในมณฑลเจียงซู ประเทศจีน ครอบคลุมการเตรียมผงเซรามิก การหล่อเทป การพิมพ์สกรีนอิเล็กโทรดสีเงิน การเผาผนึกที่อุณหภูมิสูง โพลาไรเซชัน และการทดสอบทางไฟฟ้าขั้นสุดท้าย ระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001 และห้องปฏิบัติการที่เชื่อถือได้โดยเฉพาะ สนับสนุนความสม่ำเสมอและความสามารถในการตรวจสอบย้อนกลับของทุกชุดการผลิต
องค์ประกอบกริ่งเซรามิกเพียโซขนาด 12.5 มม. ผลิตขึ้นโดยมีการควบคุมกระบวนการที่ได้รับการปรับปรุงเพื่อรักษาความทนทานต่อความถี่ที่แน่นหนาและความต้านทานที่เทียบเท่าต่ำตลอดเส้นผ่านศูนย์กลางที่ใหญ่กว่า ล็อตการผลิตแต่ละล็อตผ่านการวัดความถี่เรโซแนนซ์ 100% ในตัววิเคราะห์ความต้านทานอากาศอิสระ โดยหน่วยที่อยู่นอกหน้าต่าง 7.8±0.8kHz จะถูกปฏิเสธ ความต้านทานที่เท่ากันจะถูกคัดกรองที่ ≤300Ω เพื่อระบุข้อบกพร่องของการครอบคลุมของอิเล็กโทรดหรือโพลาไรเซชันที่ไม่สมบูรณ์ มีการตรวจสอบความจุไฟฟ้าที่ 120Hz และ 1Vrms เพื่อยืนยันค่าที่กำหนด 12000pF ภายใน ±30% และตรวจสอบการสูญเสียอิเล็กทริกเพื่อให้แน่ใจว่า tanδ ยังคงต่ำกว่า 5% การตรวจสอบมิติจะครอบคลุมเส้นผ่านศูนย์กลางเซรามิก เส้นผ่านศูนย์กลางของอิเล็กโทรด และความหนารวมตามข้อกำหนด การทดสอบอายุความร้อนและการประเมินความสามารถในการบัดกรีจะดำเนินการโดยใช้เกณฑ์ตัวอย่าง รหัสล็อตที่สลักไว้บนขอบของวัสดุพิมพ์ช่วยให้สามารถตรวจสอบย้อนกลับไปยังชุดการอัด โปรไฟล์การเผาผนึก และบันทึกการทดสอบแต่ละรายการได้อย่างสมบูรณ์ โดยจะเก็บรักษาไว้เป็นเวลาสิบปี
1. ฉันสามารถคาดหวังประสิทธิภาพที่เพิ่มขึ้นเท่าใดเมื่อเปลี่ยนจาก FT-11T-7.8A1 ไปเป็น FT-12.5T-7.8A1
โดยทั่วไปพื้นที่ใช้งานที่ใหญ่ขึ้นจะเพิ่มเอาท์พุตเสียงสำหรับแรงดันไฟฟ้าและช่องของไดรฟ์ที่กำหนด ความต้านทานที่เท่ากันที่ต่ำกว่าช่วยให้วงจรบูสต์เรโซแนนซ์สามารถบรรลุปัจจัยการคูณที่สูงขึ้นได้ การปรับปรุงจริงขึ้นอยู่กับโครงร่าง ไดอะแฟรม และการกำหนดค่าไดรฟ์ MEIDI สามารถช่วยประเมินประสิทธิภาพที่คาดหวังด้วยการออกแบบกลไกเฉพาะของคุณ
2. ชิ้นเลนส์ 12.5 มม. จำเป็นต้องมีช่องเสียงที่ใหญ่กว่าชิ้นเลนส์ 11.0 มม. หรือไม่?
ช่องที่ลึกกว่าปกติจะเป็นประโยชน์เมื่อเส้นผ่านศูนย์กลางขององค์ประกอบเพิ่มขึ้น เนื่องจากทำให้มีการโหลดที่ความถี่เรโซแนนซ์ได้ดีกว่า เส้นผ่านศูนย์กลางของโพรงควรมีขนาดใหญ่กว่าจานเซรามิกเพื่อหลีกเลี่ยงการหนีบแรงสั่นสะเทือนในแนวรัศมี สำหรับการออกแบบที่มีขนาดกะทัดรัดเป็นพิเศษ การติดองค์ประกอบเข้ากับแผ่นโลหะบางๆ ที่ทำหน้าที่เป็นตัวกระจายหม้อน้ำอาจเป็นทางเลือกหนึ่งได้
3. เหตุใดความต้านทานที่เท่ากันจึงต่ำกว่าซีรีส์ FT-11T
การลดลงมาจากพื้นที่อิเล็กโทรดที่ใหญ่ขึ้นและความหนาที่เหมาะสมของชั้น PZT สำหรับรูปแบบ 12.5 มม. ความต้านทานที่ต่ำลงจะช่วยเพิ่มปัจจัยด้านคุณภาพของวงจรบูสต์เรโซแนนซ์ แต่ยังเพิ่มกระแสหมุนเวียนในถังอีกด้วย ตัวเหนี่ยวนำควรมีขนาดเพื่อรองรับกระแสที่สูงขึ้นนี้
4. สามารถใช้ FT-12.5T-7.8A1 ร่วมกับองค์ประกอบ FT-11T ในอาร์เรย์หลายความถี่ได้หรือไม่
ใช่ แต่เส้นผ่านศูนย์กลางต่างกันจำเป็นต้องมีพื้นที่ PCB และขนาดช่องแยกกัน เมื่อมีการขับเคลื่อนความถี่เรโซแนนซ์ที่แตกต่างกันไปพร้อมๆ กัน ความถี่บีทที่ได้ยินได้อาจถูกสร้างขึ้น สำหรับการทำงานดูอัลโทนเสียงที่ชัดเจน โดยปกติแล้ว การขับเคลื่อนองค์ประกอบต่างๆ ตามลำดับหรือเลือกความถี่ที่คั่นด้วยความถี่อย่างน้อย 3kHz จะดีกว่า หากจำเป็นต้องมีการเชื่อมโยงกันของเฟส ควรคำนึงถึงอิมพีแดนซ์ของการแผ่รังสีที่แตกต่างกันในการออกแบบช่องด้วย
5. จำเป็นต้องเปลี่ยนแปลงโครงร่าง PCB อะไรบ้างเพื่อนำ FT‑12.5T‑7.8A1 มาใช้
ดินทองแดงใต้แผ่นเซรามิกควรขยายจาก 11.0 มม. เป็น 12.5 มม. โดยคงความกว้างของวงแหวนวงแหวนเท่าเดิมสำหรับการบัดกรีหรืออีพอกซีนำไฟฟ้า หากใช้รูระยะห่างตรงกลางควรเพิ่มขึ้นจากประมาณ 3.0 มม. เป็น 4.0 มม. พื้นที่เก็บส่วนประกอบใต้ส่วนประกอบควรขยายเป็นเส้นผ่านศูนย์กลางประมาณ 13.5 มม. ค่าส่วนประกอบวงจรขับเคลื่อนสามารถคงเดิมได้ แต่ตัวเหนี่ยวนำอาจต้องได้รับการประเมินใหม่เพื่อรองรับกระแสหมุนเวียนที่สูงขึ้นในการออกแบบแบบบูสต์
สำหรับโครงร่างการรวม PCB คำแนะนำในการออกแบบช่องสำหรับองค์ประกอบ 12.5 มม. การเพิ่มประสิทธิภาพวงจรบูสต์เรโซแนนซ์ LC การรองรับการย้ายจากซีรีส์ FT-11T หรือการกำหนดราคาตามปริมาณ โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยทั่วไปวิศวกรด้านแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการด้วยเอกสารทางเทคนิค แบบจำลองการจำลอง และหน่วยประเมินตัวอย่าง พร้อมด้วยข้อมูลการทดสอบแต่ละรายการ
