เจียงซู เหมยตี้ได้ผลิตออดแม่เหล็กไฟฟ้าและเพียโซอิเล็กทริกมาตั้งแต่ปี 2011 โรงงานผลิตนี้มีสายการผลิต SMD โดยเฉพาะ โดยมีเครื่องหยิบและวางแบบอัตโนมัติ เตาอบแบบรีโฟลว์ และสถานีทดสอบเสียงทำงานตามลำดับ เอาท์พุตของออดที่ติดตั้งบนพื้นผิวต่อเดือนมีจำนวนหลายล้านยูนิต โดยได้รับการสนับสนุนจากทีมเครื่องมือภายในและทีมวิศวกรรมกระบวนการ สำหรับโครงการที่ต้องการเค้าโครงพิน ขนาดตัวเรือน หรือโปรไฟล์เสียงที่เฉพาะเจาะจง บริษัทให้บริการการปรับแต่ง OEM และ ODM ซึ่งได้รับการสนับสนุนโดยความสามารถในการสร้างต้นแบบในสถานที่

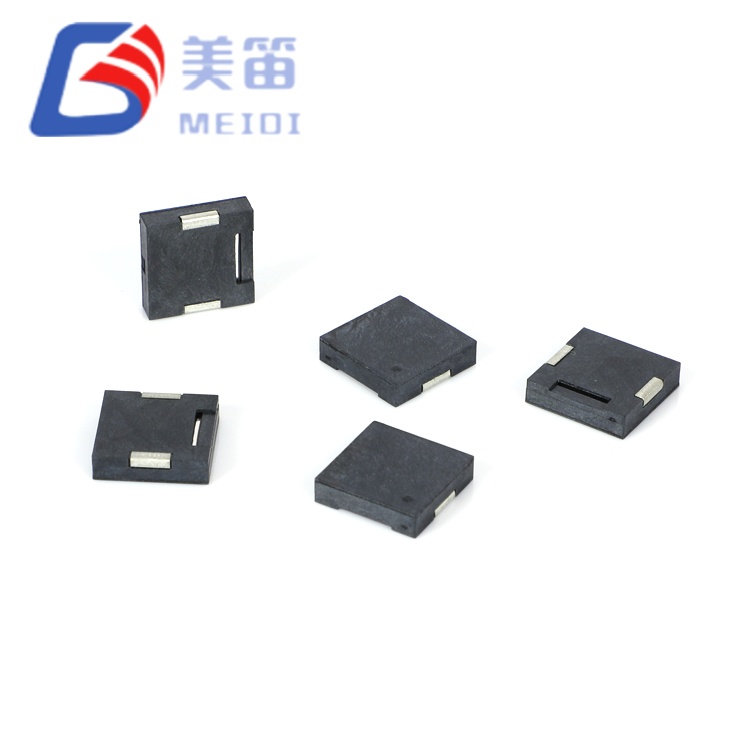

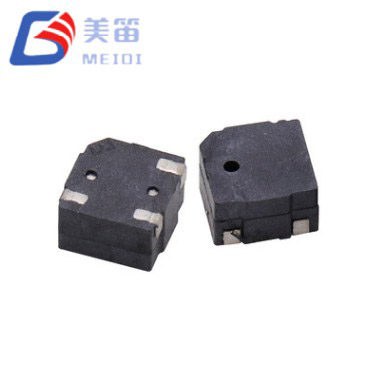

ออด SMD เป็นส่วนประกอบอะคูสติกแบบติดตั้งบนพื้นผิวที่สร้างการแจ้งเตือนด้วยเสียงในชุดประกอบอิเล็กทรอนิกส์ขนาดกะทัดรัด ได้รับการออกแบบสำหรับการวางตำแหน่งหยิบและวางและการบัดกรีแบบรีโฟลว์แบบอัตโนมัติ ซึ่งต่างจากเครื่องมือเจาะรูทะลุ ซึ่งช่วยลดเวลาในการประกอบและปรับปรุงความสม่ำเสมอของกระบวนการ สามารถแบ่งออกเป็นสองกลุ่มหลักตามกลไกการขับเคลื่อน:Buzzer ที่ใช้งานแม่เหล็ก SMDและออดแม่เหล็กแบบพาสซีฟ SMDรุ่นที่ใช้คอยล์และไดอะแฟรมแม่เหล็ก และSMD Piezoelectric Buzzer แบบพาสซีฟหน่วยที่ใช้องค์ประกอบเซรามิกยึดติดกับพื้นผิวโลหะ ทั้งสองประเภทรองรับการใช้งานในพื้นที่บอร์ดมีจำกัด และควรใช้กระบวนการบัดกรีอัตโนมัติที่สะอาด

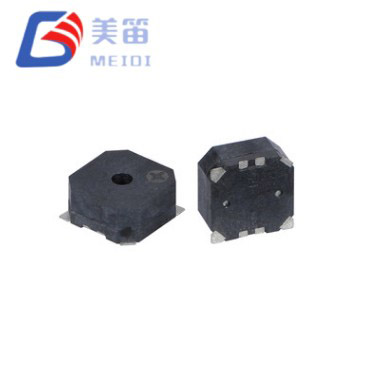

ออด SMD แบบแอคทีฟจะรวมวงจรออสซิลเลเตอร์ไว้ด้วย ดังนั้น การใช้แรงดันไฟฟ้ากระแสตรงภายในช่วงที่กำหนดจะสร้างโทนเสียงความถี่คงที่ทันที ออด SMD แบบพาสซีฟต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือสัญญาณ PWM เพื่อให้ผู้ออกแบบสามารถควบคุมระดับเสียง รอบการทำงาน และระดับเสียงได้ ทางเลือกระหว่างเวอร์ชันแม่เหล็กไฟฟ้าและเพียโซอิเล็กทริกขึ้นอยู่กับช่วงความถี่ที่ต้องการ งบประมาณปัจจุบัน และลักษณะโทนเสียง โดยทั่วไปแล้ว ออดแม่เหล็กไฟฟ้า SMD จะให้เอาต์พุตที่มีระดับเสียงต่ำและสมบูรณ์กว่า ในขณะที่ประเภท Piezoelectric SMD ให้การแจ้งเตือนความถี่ที่คมชัดกว่าและใช้พลังงานน้อยกว่า

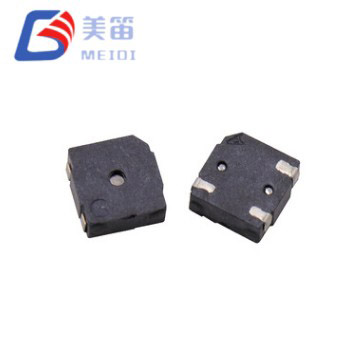

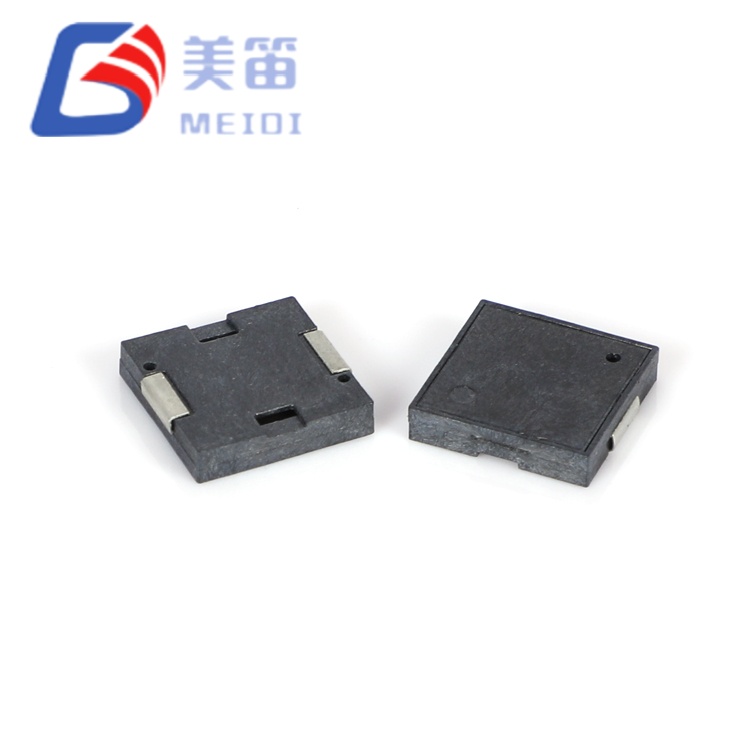

ออด SMD มีจำหน่ายในขนาดกะทัดรัด โดยทั่วไปคือ 5 มม.×5 มม., 7.5 มม.×7.5 มม. หรือ 9 มม.×9 มม. โดยมีความสูงตั้งแต่ 2 มม. ถึง 5 มม. แรงดันไฟฟ้าที่กำหนดโดยทั่วไป ได้แก่ 3V, 5V และ 12V DC โดยมีระดับความดันเสียงสูงถึง 70dB ถึง 95dB ที่ความสูง 10 ซม. ความถี่เรโซแนนซ์สำหรับออดแม่เหล็กไฟฟ้า SMD มักจะอยู่ระหว่าง 200Hz ถึง 3kHz ในขณะที่ประเภท SMD เพียโซอิเล็กทริกจะสะท้อนระหว่าง 2kHz ถึง 6kHz เมื่อเลือกรุ่น ควรตรวจสอบโปรไฟล์การรีโฟลว์เทียบกับระดับความร้อนของออดเพื่อให้แน่ใจว่าตัวเรือนพลาสติกและการเชื่อมต่อภายในทนทานต่ออุณหภูมิการบัดกรีสูงสุด โดยทั่วไปคือ 250°C ถึง 260°C เป็นเวลาหลายวินาที
ออด SMD มีอยู่ในอุปกรณ์พกพา อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้ เซ็นเซอร์ IoT และโมดูลบ้านอัจฉริยะที่อสังหาริมทรัพย์ของบอร์ดถือเป็นเรื่องพรีเมียม เครื่องมือแบบพกพาทางการแพทย์และเครื่องมือวินิจฉัยใช้เพื่อยืนยันการกดปุ่มหรือสภาวะการแจ้งเตือนด้วยเสียง อุปกรณ์อิเล็กทรอนิกส์บนแผงหน้าปัดรถยนต์ใช้ออดสัญญาณ SMD มากขึ้นสำหรับไฟเลี้ยวและการแจ้งเตือนเซ็นเซอร์จอดรถ เนื่องจากเข้ากันได้กับชุดประกอบอัตโนมัติ ระบบฝังตัวทางอุตสาหกรรมและอุปกรณ์โทรคมนาคมยังรวมชิ้นส่วนเหล่านี้เข้าด้วยกันเพื่อระบุสถานะท้องถิ่นโดยไม่ต้องเพิ่มจำนวนมาก
การผลิตออด SMD ที่ MEIDI เกี่ยวข้องกับการเชื่อมชิ้นส่วนอะคูสติกอย่างแม่นยำกับซับสเตรต PCB การต่อสายไฟหรือการเชื่อมต่อระหว่างชิปฟลิป การปั้นตัวเครื่องมากเกินไป และการทดสอบเสียงอัตโนมัติ 100% การตรวจสอบโปรไฟล์ Reflow จะดำเนินการในแต่ละชุดเพื่อตรวจสอบความสมบูรณ์ของรอยประสาน ระบบคุณภาพที่ได้รับการรับรอง ISO9001 ยังครอบคลุมถึงการทดสอบความน่าเชื่อถือเป็นระยะๆ รวมถึงการหมุนเวียนด้วยความร้อน การสัมผัสความชื้น และการกระแทกทางกล เพื่อให้มั่นใจถึงประสิทธิภาพภาคสนามที่สม่ำเสมอสำหรับลูกค้า OEM ที่มีปริมาณมาก
ข้อได้เปรียบหลักของการเลือกออด SMD เหนือรูทะลุคืออะไร?
สามารถวางและบัดกรีออด SMD ได้โดยอัตโนมัติโดยใช้อุปกรณ์หยิบและวางมาตรฐานและเตาอบแบบรีโฟลว์ ซึ่งช่วยลดแรงงานในการประกอบลงอย่างมาก และปรับปรุงความสามารถในการทำซ้ำของกระบวนการในการผลิตปริมาณมาก นอกจากนี้ยังใช้พื้นที่บอร์ดน้อยกว่าและสามารถติดตั้งได้ทั้งสองด้านของ PCB
ออด SMD สามารถทนต่อรอบการรีโฟลว์หลายรอบได้หรือไม่
ออด SMD ส่วนใหญ่ได้รับการจัดอันดับสำหรับรอบการรีโฟลว์สองหรือสามรอบที่อุณหภูมิสูงสุดประมาณ 250°C ถึง 260°C โดยที่เวลาที่สูงกว่าอุณหภูมิของของเหลวจะต้องไม่เกินขีดจำกัดที่ระบุ การระบายความร้อนเกินระดับอาจทำให้โครงสร้างพลาสติกเสียรูปหรือทำให้ส่วนประกอบทางเสียงเสื่อมคุณภาพ ขอแนะนำให้ศึกษาเอกสารข้อมูลเฉพาะและดำเนินการตรวจสอบกระบวนการก่อนการผลิตเต็มรูปแบบ
มีองค์ประกอบออด SMD แบบแผ่นเพียโซอิเล็กทริกแบบเปลือยหรือไม่

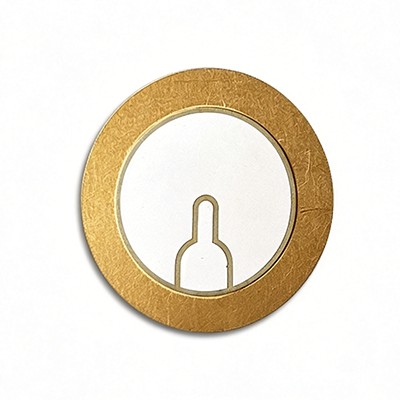

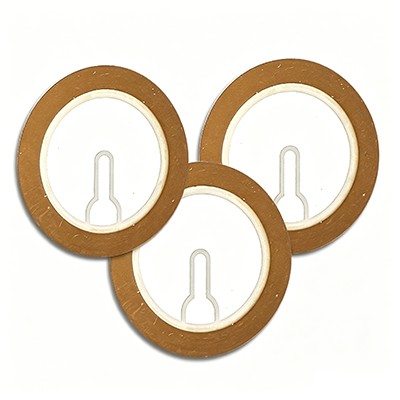

หมวดหมู่ออด SMD หมายถึงส่วนประกอบที่บัดกรีได้แบบรีโฟลว์ที่บรรจุหีบห่อครบถ้วน หากจำเป็นต้องใช้จานเซรามิกเพียโซอิเล็กทริกเปลือยที่ไม่มีตัวเครื่ององค์ประกอบออดหมวดหมู่ประกอบด้วยองค์ประกอบเพียโซเปลือยหลายประเภทที่สามารถติดตั้งในตัวเรือนแบบกำหนดเองหรือเชื่อมเข้ากับ PCB โดยตรง
ตารางด้านล่างแสดงรายการข้อกำหนดมาตรฐานทั้งหมดของผลิตภัณฑ์ในซีรีส์นี้ โซลูชันที่ปรับแต่งตามความต้องการของคุณมีให้บริการตามคำขอของคุณ โปรดติดต่อเราเพื่อขอข้อกำหนดการปรับแต่งเพิ่มเติม
| แบบอย่าง | รูปภาพสินค้า | ความถี่เรโซแนนซ์ (kHz) | ความจุไฟฟ้าอิสระ (pF) | ความต้านทานที่เท่ากัน (Ω) | การสูญเสียอิเล็กทริก (tan δ) | อุณหภูมิในการทำงาน (°C) | วัสดุพื้นผิว | ขนาด (มม.) |
| FT-11T-7.8A1 |
|
7.8±1.0 | 12000±30% (ที่ 120Hz) | ≤500 | ≤5% | -20~+70 | ทองเหลือง | Ø11.0×0.18 |
| FT-11T-9.0A1 |
|
9.0±1.0 | 12000±30% (ที่ 120Hz) | ≤500 | ≤5% | -20~+70 | ทองเหลือง | Ø11.0×0.18 |
| FT-12.5T-7.8A1 |
|
7.8±0.8 | 12000±30% (ที่ 120Hz) | ≤300 | ≤5% | -20~+70 | ทองเหลือง | Ø12.5×0.19 |
| FT-12T-8.0A1 |
|
8.0±1.0 | 17000±30% (ที่ 120Hz) | ≤300 | ≤5% | -20~+70 | ทองเหลือง | Ø12.0×0.18 |
| FT-27T-4.0B1-C25 |
|
4.0±0.5 | 25000/2600±30% (ที่ 120Hz) | ≤500 | ≤5% | -20~+70 | ทองเหลือง | Ø27.0×0.44 |
| FT-35T-2.9B1-C30 |
|
2.9±0.5 | 30000/3300±30% (ที่ 120Hz) | ≤500 | ≤5% | -20~+70 | ทองเหลือง | Ø35.0×0.55 |
