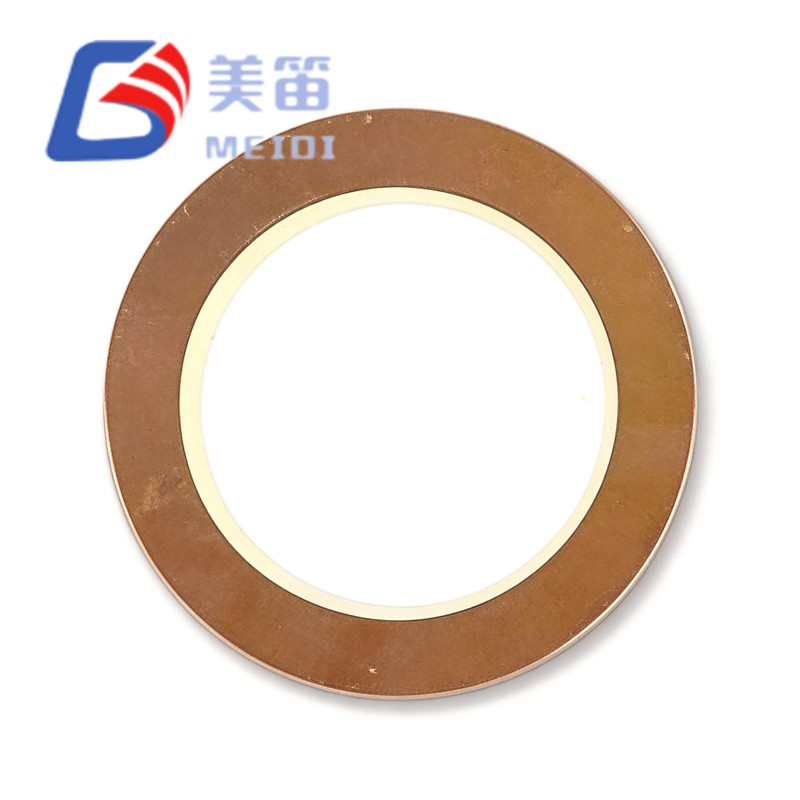

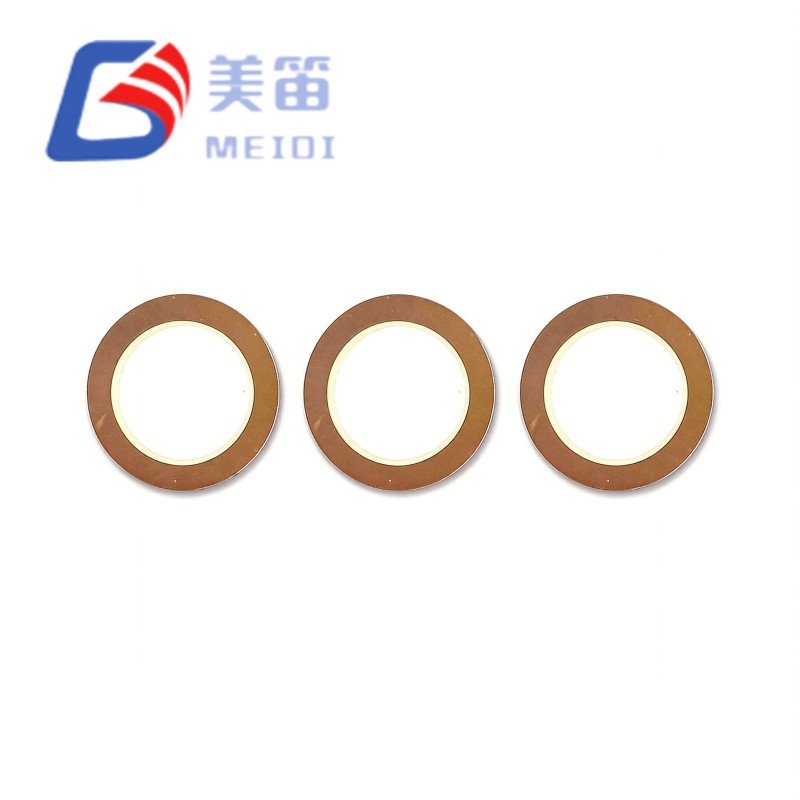

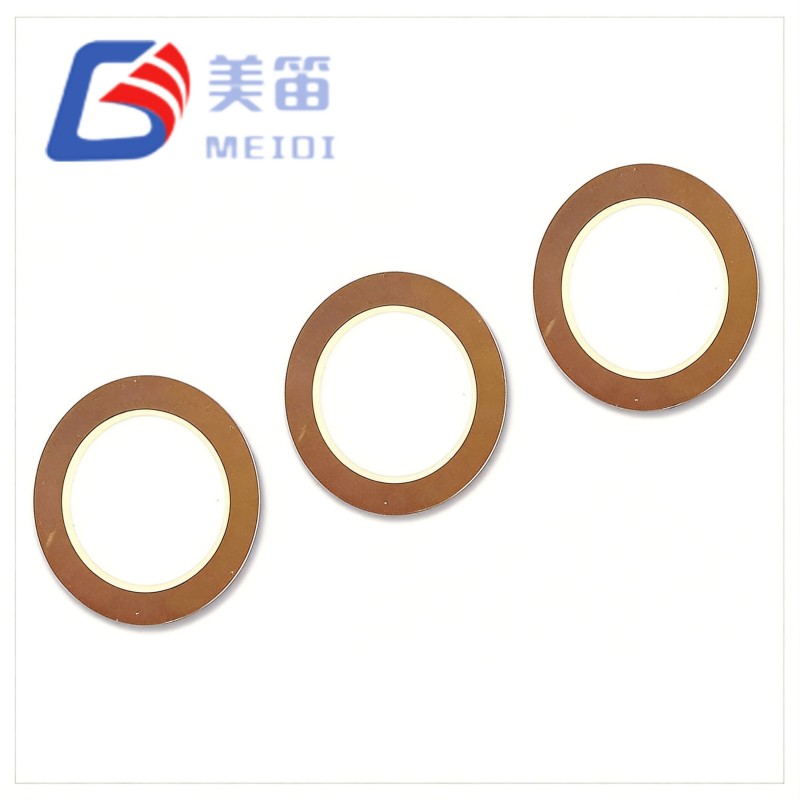

องค์ประกอบเซรามิกเพียโซเซรามิกทองเหลืองขนาด 11 มม. เป็นองค์ประกอบเพียโซอิเล็กทริกซับสเตรตทองเหลืองที่ปรับเป็น 9.0kHz ออกแบบมาสำหรับโมดูลอะคูสติกแบบฝังซึ่งได้ประโยชน์จากเสียงเตือนที่มีระดับเสียงสูงและคมชัดยิ่งขึ้น เส้นผ่านศูนย์กลาง 11.0 มม. และความหนา 0.18 มม. ตรงกับขนาดเชิงกลของรุ่น 7.8kHz FT-11T ดังนั้นโครงร่าง PCB เดียวและช่องโครงสร้างจึงสามารถรองรับทั้งสองความถี่ได้ ความจุ 12000pF และความต้านทานเทียบเท่า ≤500Ω ช่วยให้องค์ประกอบขับเคลื่อนได้อย่างมีประสิทธิภาพจากแหล่งจ่ายไฟแรงดันต่ำ ไม่ว่าจะโดยตรงจากพิน MCU 3.3V หรือผ่านวงจรบูสต์ LC แบบธรรมดา
ความถี่เรโซแนนซ์ตั้งไว้ที่ 9.0kHz โดยมีความทนทานต่อแบทช์ที่ ±11.1% ให้โทนเสียงที่คมชัดกว่าและเร่งด่วนกว่าทางเลือกอื่นที่มีความถี่ต่ำ ซึ่งสามารถช่วยสร้างความแตกต่างในการแจ้งเตือนในระบบมัลติโทนเสียงได้
เส้นผ่านศูนย์กลาง 11.0 มม. และความหนารวม 0.18 มม. ทำให้องค์ประกอบนี้สามารถสับเปลี่ยนกลไกกับ FT-11T-7.8A1 ได้ ทำให้สามารถประเมินความถี่ A/B ได้โดยไม่ต้องแก้ไขรูปแบบที่ดินหรือกรอบ PCB
ความจุปกติที่ 12000pF ที่ 120Hz ให้โหลดความจุสูงซึ่งช่วยลดความต้องการแรงดันไฟฟ้าของไดรฟ์ ซึ่งทำให้ 3.3V MCU PWM โดยตรงเป็นไปได้ในโมดูลที่ใช้พลังงานจากแบตเตอรี่ซึ่งมีพื้นที่จำกัด
เส้นผ่านศูนย์กลางอิเล็กโทรดแบบแอคทีฟ 8.0 มม. ลดลงจาก 9.0 มม. ที่ใช้ในรุ่น 7.8kHz จะรวมศูนย์สนามไฟฟ้าเพื่อปรับปรุงการเชื่อมต่อระบบเครื่องกลไฟฟ้าที่เสียงสะท้อนที่สูงขึ้น
วัสดุซับสเตรตทองเหลืองที่มีอิเล็กโทรดเงินแบบยิงจะรักษามาตรฐานการนำความร้อนและความสามารถในการบัดกรีเช่นเดียวกับผลิตภัณฑ์อื่นๆ ในซีรีส์ FT-11T เพื่อให้มั่นใจถึงลักษณะการทำงานของการประกอบที่คาดการณ์ได้
ความต้านทานที่เทียบเท่า ≤500Ω รองรับวงจรบูสต์เรโซแนนซ์ Q LC สูง ช่วยให้ได้รับระดับความดันเสียงที่สูงกว่า 75dB จากกำลังขับขั้นต่ำ
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | องค์ประกอบเซรามิกเพียโซอิเล็กทริก | — |
| แบบอย่าง | FT-11T-9.0A1 | — |
| ความถี่เรโซแนนซ์ | 9.0 ± 1.0 กิโลเฮิร์ตซ์ | อากาศอิสระ 25 ℃ |
| ความอดทนความถี่ | ±11.1 % | ความสม่ำเสมอของแบทช์ |
| ความจุฟรี | 12000 ± 30% พีเอฟ | ที่ 120 เฮิร์ตซ์ 1Vrms 25 ℃ |
| ความต้านทานที่เท่ากัน | ≤ 500 โอห์ม | ที่ความถี่เรโซแนนซ์ |
| การสูญเสียอิเล็กทริก (tanδ) | ≤ 5 % | ที่ 120 เฮิรตซ์ 1Vrms |
| วัสดุพื้นผิว | ทองเหลือง | — |

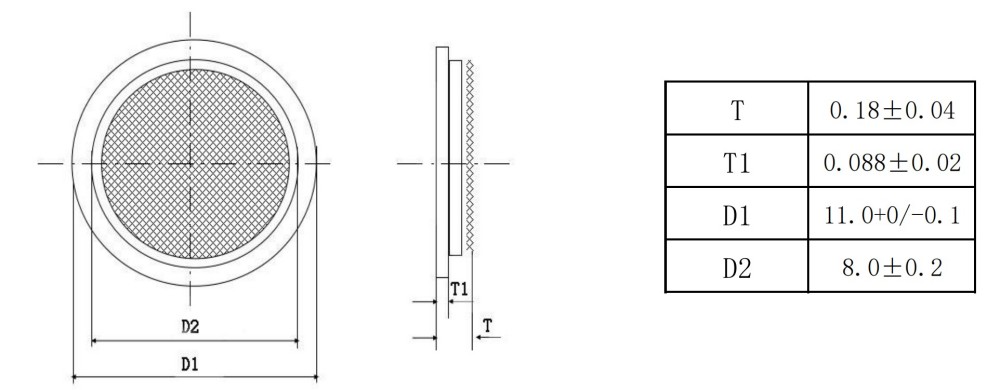

| เส้นผ่านศูนย์กลางจานเซรามิก (D1) | 11.0 +0 / -0.1 มม | — |
| เส้นผ่านศูนย์กลางอิเล็กโทรดที่ใช้งานอยู่ (D2) | 8.0 ± 0.2 มม | — |
| ความหนารวม (T) | 0.18 ± 0.04 มม | เซรามิก + สารตั้งต้น |
| ความหนาของเซรามิก (T1) | 0.088 ± 0.02 มม | ชั้น PZT |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| วัสดุอิเล็กโทรด | เงิน (มาตรฐาน) | วางเงินเผา |
| ความต้านทานของฉนวน | ≥ 100 MΩ (ทั่วไป) | ที่ 100VDC, 25 ℃ |
อุปกรณ์สวมใส่แบบมัลติโทน เช่น เครื่องติดตามฟิตเนสและสมาร์ทวอทช์ โดยโทนเสียง 9.0kHz ทำหน้าที่เป็นการแจ้งเตือนความถี่สูงที่ชัดเจนสำหรับการแจ้งเตือนที่สำคัญควบคู่ไปกับเสียงกริ่งความถี่ต่ำ
เครื่องมือวินิจฉัยทางการแพทย์แบบพกพาที่ได้รับประโยชน์จากลำดับชั้นวรรณยุกต์ โดยใช้ 9.0kHz สำหรับสัญญาณเตือนวิกฤติ และ 7.8kHz สำหรับสัญญาณข้อมูลบน PCB เดียวกัน
โหนดเซ็นเซอร์ IoT ความหนาแน่นสูง รวมถึงเซ็นเซอร์ประตู/หน้าต่างและเครื่องตรวจจับน้ำรั่ว โดยที่ความถี่พื้นฐาน 9.0kHz ช่วยลดสัญญาณรบกวนทางเสียงด้วยฮาร์โมนิกไร้สาย 2.4GHz
แผงสัมผัส HMI อุตสาหกรรมที่ใช้ความถี่คู่สำหรับการตอบสนองของผู้ปฏิบัติงาน เช่น เสียงบี๊บยืนยัน 7.8kHz และการแจ้งเตือนข้อผิดพลาด 9.0kHz ที่สร้างจากรอยเท้าทางกลที่เหมือนกัน
แผงควบคุมเครื่องใช้ไฟฟ้าในเตาอบไมโครเวฟ เครื่องซักผ้า และตู้เย็น ซึ่งระดับเสียงที่สูงกว่าจะแทรกซึมเสียงรบกวนรอบข้างในห้องครัวได้อย่างมีประสิทธิภาพมากขึ้น
อุปกรณ์อิเล็กทรอนิกส์เพื่อการศึกษาและของเล่นที่ต้องใช้โทนเสียงสูงที่เรียบง่ายสำหรับการตอบสนองต่อคีย์ดนตรีหรือการตอบสนองการเรียนรู้แบบโต้ตอบ
| เป้าหมายการออกแบบ | ข้อได้เปรียบ FT‑11T‑9.0A1 |
| เพิ่มโทนสีที่สองโดยไม่ต้องมีการออกแบบกลไกใหม่ | องค์ประกอบนี้ใช้ซองจดหมายขนาด 11.0×0.18 มม. ร่วมกับตัวแปร 7.8kHz ดังนั้นจึงสามารถใช้รูปแบบพื้นดินและช่องเดียวกันสำหรับความถี่ใดก็ได้ |
| บรรลุคุณภาพการรับรู้ที่คมชัดและเร่งด่วนยิ่งขึ้น | เสียงสะท้อน 9.0kHz สร้างโทนเสียงที่คมชัดยิ่งขึ้น ซึ่งแยกแยะได้ง่ายจากฮัมความถี่ต่ำ ทำให้เหมาะสำหรับการแจ้งเตือนข้อผิดพลาดและลำดับความสำคัญ |
| ลดการรบกวนทางแม่เหล็กไฟฟ้าด้วยระบบ RF | ฮาร์โมนิคพื้นฐานและฮาร์โมนิคลำดับต่ำจะอยู่ต่ำกว่าแบนด์ ISM ทั่วไป ประสิทธิภาพของ EMC ที่แท้จริงนั้นขึ้นอยู่กับโครงร่างวงจรไดรฟ์ แต่การเลือกความถี่นั้นถือว่าไม่เป็นพิษเป็นภัย |
| รักษาคัปปลิ้งที่มีประสิทธิภาพด้วยการสั่นพ้องที่สูงขึ้น | อิเล็กโทรดแบบแอคทีฟ 8.0 มม. ได้รับการปรับให้เหมาะสมสำหรับโหมด 9.0kHz โดยเน้นที่สนามไฟฟ้าเพื่อรักษาค่าสัมประสิทธิ์การเชื่อมต่อให้สูงแม้จะมีความถี่เพิ่มขึ้นก็ตาม |
| ลดความซับซ้อนในการจัดการ BOM แบบความถี่คู่ | ทั้งรุ่น 7.8kHz และ 9.0kHz มีข้อกำหนดด้านความจุและความต้านทานเหมือนกัน ทำให้สามารถใช้ค่าตัวเหนี่ยวนำบูสต์ LC เดี่ยวกับการปรับจูนเล็กน้อยได้ |
| ติดตั้งภายในชุดประกอบที่บางเฉียบ | โปรไฟล์ 0.18 มม. รวมกับซับสเตรตทองเหลือง 0.5 มม. ช่วยให้กองเสียงทั้งหมดมีความสูงไม่เกิน 1 มม. |
MEIDI Intelligent Technology ผลิตส่วนประกอบเซรามิกเพียโซอิเล็กทริกมาตั้งแต่ปี 2011 บริษัทดำเนินธุรกิจโรงงานบูรณาการในแนวตั้งในมณฑลเจียงซู ประเทศจีน ซึ่งดำเนินการแปรรูปผงเซรามิก การหล่อเทป การพิมพ์หน้าจออิเล็กโทรด การเผาผนึกที่อุณหภูมิสูง และโพลาไรเซชัน ล้วนดำเนินการภายในบริษัท การบูรณาการนี้ ควบคู่ไปกับระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO9001 ช่วยให้มั่นใจถึงคุณลักษณะทางไฟฟ้าที่ทำซ้ำได้และสามารถตรวจสอบย้อนกลับทุกชุดสำหรับทุกองค์ประกอบที่จัดส่ง
ชิ้นเซรามิก Piezo ทองเหลืองขนาด 11 มม. ผลิตบนแพลตฟอร์มการผลิตเดียวกันกับ FT-11T-7.8A1 โดยมีการควบคุมกระบวนการทางสถิติที่ปรับแต่งให้เหมาะกับเป้าหมาย 9.0kHz ทุกล็อตการผลิตจะต้องผ่านการทดสอบความถี่เรโซแนนซ์ 100% ในตัววิเคราะห์ความต้านทานอากาศอิสระ และหน่วยที่อยู่นอกหน้าต่าง 9.0±1.0kHz จะถูกปฏิเสธ ความจุจะถูกคัดกรองที่ 120Hz และ 1Vrms ความต้านทานที่เทียบเท่าได้รับการตรวจสอบที่ ≤500Ω และการสูญเสียอิเล็กทริกจะต่ำกว่า 5% การตรวจสอบขนาดครอบคลุมเส้นผ่านศูนย์กลางเซรามิก เส้นผ่านศูนย์กลางอิเล็กโทรด และความหนาทั้งหมด การบ่มด้วยความร้อนที่ +70°C เป็นเวลา 48 ชั่วโมงยืนยันความเสถียรของโพลาไรเซชัน และตรวจสอบความสามารถในการบัดกรีตาม J‑STD‑002 รหัสล็อตที่สลักไว้บนขอบของวัสดุพิมพ์จะเชื่อมโยงแต่ละหน่วยเข้ากับชุดการอัด โปรไฟล์การเผาผนึก และบันทึกการทดสอบ ซึ่งได้รับการจัดเก็บถาวรเป็นเวลาสิบปี
1. ฉันสามารถวาง FT‑11T‑9.0A1 ลงในบอร์ดที่ออกแบบมาสำหรับเวอร์ชัน 7.8kHz โดยตรงได้หรือไม่
ในทางกลไกใช่ องค์ประกอบทั้งสองมีเส้นผ่านศูนย์กลาง 11.0 มม. และความหนา 0.18 มม. เท่ากัน ดังนั้นจึงไม่จำเป็นต้องเปลี่ยน PCB หรือตัวเรือน ในทางไฟฟ้า ควรปรับวงจรขับเคลื่อนใหม่ หากการออกแบบที่มีอยู่ของคุณใช้ตัวเหนี่ยวนำ 6.8mH ที่ปรับให้เหมาะสมสำหรับ 7.8kHz ค่าที่ใกล้กับ 4.7mH จะตรงกับเสียงสะท้อน 9.0kHz จะดีกว่า ตัวเก็บประจุปรับแบบขนานสามารถลดลงจาก 330pF เป็น 220pF ระดับความดันเสียงอาจลดลง 8–12dB หากไม่มีการจูนใหม่
2. เหตุใดอิเล็กโทรดแบบแอคทีฟจึงเล็กกว่ารุ่น 7.8kHz
อิเล็กโทรด 8.0 มม. (เทียบกับ 9.0 มม. บน FT-11T-7.8A1) ปรับการเชื่อมต่อระบบเครื่องกลไฟฟ้าให้เหมาะสมเพื่อให้เสียงสะท้อนสูงขึ้น พื้นที่อิเล็กโทรดที่มีขนาดเล็กเมื่อเทียบกับปริมาตรเซรามิกจะปรับปรุงความสม่ำเสมอของสนามไฟฟ้าและลดการรบกวนของโหมดรัศมี ช่วยให้องค์ประกอบรักษาเอาต์พุตเสียงที่เทียบเคียงได้แม้จะมีความถี่ที่สูงกว่าก็ตาม
3. การทำงานที่ 9.0kHz สร้างปัญหา EMC สำหรับอุปกรณ์ IoT ไร้สายหรือไม่
ฮาร์โมนิคพื้นฐานและฮาร์โมนิคลำดับต่ำนั้นต่ำกว่าแถบความถี่ RF ทั่วไปมาก ดังนั้นความถี่จึงไม่ใช่แหล่งกำเนิดสัญญาณรบกวนโดยตรง อย่างไรก็ตาม การสลับขอบอย่างรวดเร็วของไดรฟ์ PWM คลื่นสี่เหลี่ยมสามารถสร้างสัญญาณรบกวนบรอดแบนด์ได้ แนะนำให้ใช้แนวทางปฏิบัติมาตรฐานของ EMC เช่น การวางตัวเก็บประจุแบบแยกส่วนแบบเซรามิกข้ามองค์ประกอบ และการเพิ่มตัวต้านทานแบบอนุกรมบนเอาต์พุตของไดรเวอร์เพื่อทำให้ขอบช้าลง การสแกนโพรบสนามระยะใกล้รอบๆ วงจรไดรฟ์ในระหว่างการทดสอบก่อนการปฏิบัติตามข้อกำหนดเป็นขั้นตอนที่รอบคอบสำหรับการรับรอง FCC หรือ CE
4. โทนเสียง 9.0kHz เปรียบเทียบเชิงอัตวิสัยกับ 7.8kHz อย่างไร
ความแตกต่างในการรับรู้ความดังมีน้อยมาก โดยทั่วไปแล้ว โทนเสียง 9.0kHz ได้รับการอธิบายว่าคมชัดกว่าและดึงดูดความสนใจมากกว่า ซึ่งอาจเป็นประโยชน์สำหรับการเตือน ในขณะที่โทนเสียง 7.8kHz ค่อนข้างเบากว่าและรบกวนน้อยกว่า ในสภาพแวดล้อมที่มีเสียงรบกวนความถี่ต่ำ 9.0kHz อาจให้การได้ยินที่ดีขึ้นเล็กน้อย
5. องค์ประกอบนี้เหมาะสำหรับการเล่นท่วงทำนองหรือหลายความถี่หรือไม่?
องค์ประกอบเซรามิกเพียโซทองเหลืองขนาด 11 มม. เป็นอุปกรณ์เรโซแนนซ์ย่านความถี่แคบ และเอาต์พุตจะลดลงอย่างมากเมื่อขับออกจากการสั่นพ้อง รูปแบบเสียงบี๊บง่ายๆ โดยใช้ปุ่มเปิด-ปิดของคลื่นพาหะ 9.0kHz สามารถทำได้ แต่การสร้างโน้ตดนตรีที่มีระดับเสียงสม่ำเสมอไม่สามารถทำได้ สำหรับการใช้งานด้านทำนองเพลง เครื่องเสียงแบบเพียโซอิเล็กทริกที่มีการตอบสนองความถี่กว้างกว่าหรือลำโพงไดนามิกขนาดเล็กจะเป็นตัวเลือกที่ดีกว่า
สำหรับคำแนะนำในการรวม PCB, คำแนะนำในการออกแบบช่อง, การปรับแต่งวงจรบูสต์ LC สำหรับ 9.0kHz, คำแนะนำในการใช้งานความถี่คู่ หรือราคาตามปริมาณ โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยทั่วไปแล้ว วิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการด้วยเอกสารทางเทคนิค แบบจำลองการจำลอง และหน่วยการประเมินตัวอย่าง พร้อมด้วยข้อมูลการทดสอบแต่ละรายการ
