เจียงซู เหมยตี้ทีม R&D มืออาชีพของพัฒนาออดเพียโซอิเล็กทริกแบบพาสซีฟที่มีความแม่นยำสูงและใช้พลังงานต่ำ ด้วยการควบคุมคุณภาพที่ครอบคลุมและความสามารถในการปรับแต่งที่สมบูรณ์แบบสำหรับความถี่ ขนาด และข้อกำหนดด้านสิ่งแวดล้อม การประมวลผลเซรามิกภายในองค์กร การพิมพ์อิเล็กโทรด และเสียง การกำหนดคุณลักษณะช่วยให้กลุ่มวิศวกรรมสามารถปรับพฤติกรรมเรโซแนนซ์และค่าความจุไฟฟ้าได้อย่างละเอียด เพื่อให้ตรงกับข้อกำหนดวงจรขับเคลื่อนเฉพาะ สำหรับโครงการ OEM การสร้างต้นแบบอย่างรวดเร็วและการเตรียมการผลิต ตัวอย่างได้รับการสนับสนุนโดยข้อมูลการทดสอบระดับแบทช์

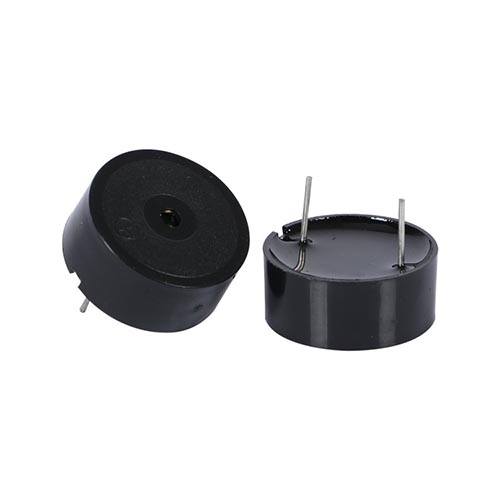

ออดเพียโซอิเล็กทริกแบบพาสซีฟใช้ประโยชน์จากเทคโนโลยีทรานสดิวเซอร์เซรามิกขั้นสูงเพื่อมอบเสียงที่ชัดเจน เอาต์พุตเสียงพร้อมการใช้พลังงานน้อยที่สุดและการควบคุมเอาต์พุตเสียงเต็มรูปแบบ ส่วนประกอบอเนกประสงค์เหล่านี้ถูกนำมาใช้อย่างกว้างขวางในอุปกรณ์อิเล็กทรอนิกส์ของยานยนต์ อุปกรณ์ทางการแพทย์ ระบบรักษาความปลอดภัยระดับสูง เครื่องใช้ไฟฟ้าแบบพกพา และระบบควบคุมอุตสาหกรรมกลางแจ้ง แอปพลิเคชันที่ต้องการรูปแบบเสียงที่ตั้งโปรแกรมได้
องค์ประกอบเซรามิกเพียโซอิเล็กทริกจะสร้างคลื่นเสียงผ่านการสั่นสะเทือนทางกลเมื่อใด มีการใช้สัญญาณ AC ภายนอก หลักการนี้ให้การตอบสนองความถี่สูงและ ประสิทธิภาพที่มั่นคงในช่วงอุณหภูมิที่กว้างเมื่อเปรียบเทียบกับทางเลือกแม่เหล็กไฟฟ้า โครงสร้างที่บางและน้ำหนักเบาช่วยให้สามารถบูรณาการเข้ากับการออกแบบที่มีพื้นที่จำกัดได้โดยไม่ต้อง ประนีประนอมประสิทธิภาพเสียง
วิศวกรสามารถขับเคลื่อนออดเหล่านี้ด้วยรูปคลื่นต่างๆ เพื่อสร้างเสียงเตือนที่โดดเด่น ซีเควนซ์ดนตรีหรือรูปแบบเสียงที่ซับซ้อนซึ่งปรับให้เหมาะกับความต้องการเฉพาะของผลิตภัณฑ์ ด้วยการสิ้นเปลืองกระแสไฟน้อยที่สุดและอายุการใช้งานที่ยาวนานขึ้น เพียโซอิเล็กทริกแบบพาสซีฟ ออดเป็นตัวเลือกที่ใช้งานได้จริงสำหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่และเป็นมิตรกับสิ่งแวดล้อม
ออดเพียโซอิเล็กทริกแบบพาสซีฟไม่มีออสซิลเลเตอร์ เสียงจะเกิดขึ้นก็ต่อเมื่อ วงจรโฮสต์จ่ายแรงดันไฟฟ้ากระแสสลับ ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมหรือสัญญาณ PWM ที่ ความถี่เรโซแนนซ์เชิงกลขององค์ประกอบเซรามิก จุดสะท้อนนี้มักจะอยู่ระหว่าง 2kHz และ 6kHz ถูกกำหนดระหว่างการผลิตตามความหนา เส้นผ่านศูนย์กลาง และของแผ่นเซรามิก ความแข็งของพื้นผิว การขับเสียงออดตรงที่มีเสียงสะท้อนจะทำให้ได้เอาต์พุตที่ดังที่สุด การเปลี่ยนแปลงความถี่เล็กน้อยสามารถสร้างเอฟเฟกต์ระดับเสียงที่แตกต่างกันได้ แอมพลิจูดของ แรงดันไฟฟ้าของไดรฟ์ควบคุมระดับเสียง และสามารถรวมตัวต้านทานแบบอนุกรมเพื่อจำกัดจุดสูงสุดได้ กระแสผ่านโหลด capacitive
เนื่องจากรูปคลื่นถูกสร้างขึ้นจากภายนอก เอาต์พุตไมโครคอนโทรลเลอร์ตัวเดียวจึงสามารถขับเคลื่อนได้ ออดเพียโซอิเล็กทริกแบบพาสซีฟหลายตัวขนานกันหรือสามารถส่งเสียงกริ่งเดียวกันได้ ลำดับโทนเสียงที่แตกต่างกัน ความยืดหยุ่นนี้ไม่สามารถใช้ได้กับPiezoelectric Buzzer ที่ใช้งานอยู่, ซึ่งมีออสซิลเลเตอร์ภายในคงที่และส่งเสียงโทนเดียวเมื่อขับเคลื่อน สำหรับ การออกแบบที่ต้องการโทนเสียงที่สูงกว่ากริ่งแม่เหล็กไฟฟ้าสามารถให้ได้ หน่วยเพียโซอิเล็กทริกแบบพาสซีฟมักจะรวมกับออดแม่เหล็กแบบพาสซีฟเพื่อปกปิด แจ้งเตือนทั้งความถี่ต่ำและสูงจากแผงควบคุมเดียวกัน
ทั้งออดพาสซีฟแบบเพียโซอิเล็กทริกและแม่เหล็กไฟฟ้าจำเป็นต้องมีสัญญาณขับเคลื่อนภายนอก แต่ลักษณะทางเสียงของพวกเขาแตกต่างกัน ประเภทเพียโซอิเล็กทริกจะสะท้อนกลับตามธรรมชาติที่สูงกว่า ความถี่ โดยทั่วไปคือ 2kHz ถึง 6kHz และสร้างโทนเสียงที่คมชัดและทะลุทะลวงด้วยความถี่ต่ำ การจับฉลากปัจจุบัน ออดแม่เหล็กไฟฟ้าแบบพาสซีฟทำงานที่ความถี่ต่ำกว่า ซึ่งมักจะอยู่ที่ 200Hz ถึง 3kHz และสร้างเสียงที่อบอุ่นและเต็มอิ่มยิ่งขึ้น มักนิยมใช้เวอร์ชันเพียโซอิเล็กทริก ในอุปกรณ์ที่ใช้แบตเตอรี่เนื่องจากมีกระแสไฟฟ้าสแตนด์บายเล็กน้อยและมีประสิทธิภาพสูงที่ ความถี่สูง เมื่อจำเป็นต้องมีการประกอบแบบยึดบนพื้นผิวSMD Piezoelectric Buzzer แบบพาสซีฟนำเสนอคุณลักษณะไดรฟ์ภายนอกที่เหมือนกันในแพ็คเกจที่เข้ากันได้กับ reflow
ออดเพียโซอิเล็กทริกแบบพาสซีฟของ MEIDI สามารถปรับแต่งสำหรับความถี่เรโซแนนซ์, ความจุ, วัสดุพื้นผิว และรูปแบบการสิ้นสุด ทีมวิศวกรใช้เซรามิกภายในบริษัท การกำหนดสูตรและการสร้างลวดลายอิเล็กโทรดเพื่อปรับการตอบสนองทางเสียงภายในช่วงการใช้งานจริง สำหรับการผลิตในปริมาณมาก ตัวอย่างจะได้รับรายงานลักษณะเฉพาะซึ่งครอบคลุมความถี่ การตอบสนอง ระดับความดันเสียง และอิมพีแดนซ์ ดังนั้นสามารถตรวจสอบประสิทธิภาพได้ใน กล่องหุ้มเป้าหมายก่อนที่จะสิ้นสุดการออกแบบ กระบวนการรับรองมาตรฐาน ISO9001 ยังรวมถึง การทดสอบความน่าเชื่อถือเป็นระยะ เช่น การหมุนเวียนด้วยความร้อน การจัดเก็บความชื้น และการสั่นสะเทือน ความอดทน
ถาม: รูปคลื่นประเภทใดที่สามารถใช้เพื่อขับเคลื่อนออดเพียโซอิเล็กทริกแบบพาสซีฟของคุณได้
ตอบ: วิศวกรสามารถใช้คลื่นสี่เหลี่ยม คลื่นไซน์ หรือพัลส์รถไฟ PWM ได้ รูปร่างของรูปคลื่น มีอิทธิพลต่อเนื้อหาฮาร์มอนิกของเสียง แต่เป็นคลื่นสี่เหลี่ยมที่ความถี่เรโซแนนซ์ โดยทั่วไปจะสร้างระดับความดันเสียงสูงสุด แรงดันไฟฟ้าระหว่างยอดถึงยอดจะต้องคงอยู่ ภายในช่วงการทำงานที่กำหนดของออดเพื่อหลีกเลี่ยงการถอดเซรามิก
ถาม: ออดเพียโซอิเล็กทริกแบบพาสซีฟสามารถขับเคลื่อนโดยตรงจากพินไมโครคอนโทรลเลอร์ได้หรือไม่
ตอบ: ได้ ตราบใดที่แรงดันไฟฟ้าพินยังอยู่ในช่วงการทำงานของออดและ ไมโครคอนโทรลเลอร์สามารถจ่ายกระแสที่ต้องการได้ สำหรับเอาต์พุตที่ดังกว่าหรือเมื่อใช้แรงดันไฟฟ้าต่ำ ลอจิก แนะนำให้ใช้บัฟเฟอร์ทรานซิสเตอร์เพื่อเพิ่มแอมพลิจูดของไดรฟ์
ตารางด้านล่างแสดงรายการข้อกำหนดมาตรฐานทั้งหมดของผลิตภัณฑ์ในซีรีส์นี้ โซลูชันที่ปรับแต่งตามความต้องการของคุณมีให้บริการตามคำขอของคุณ โปรดติดต่อเราเพื่อขอข้อกำหนดการปรับแต่งเพิ่มเติม
| แบบอย่าง | รูปภาพสินค้า | พิกัดแรงดันไฟฟ้า (Vp-p) | แรงดันไฟฟ้าขณะใช้งาน (Vp-p) | ระดับความดันเสียง @10ซม. (dB) | กระแสไฟฟ้าที่ใช้งาน (mA) | ความถี่เรโซแนนซ์ (Hz) | อุณหภูมิในการทำงาน (℃) | น้ำหนัก (กรัม) | ขนาด (มม.) |

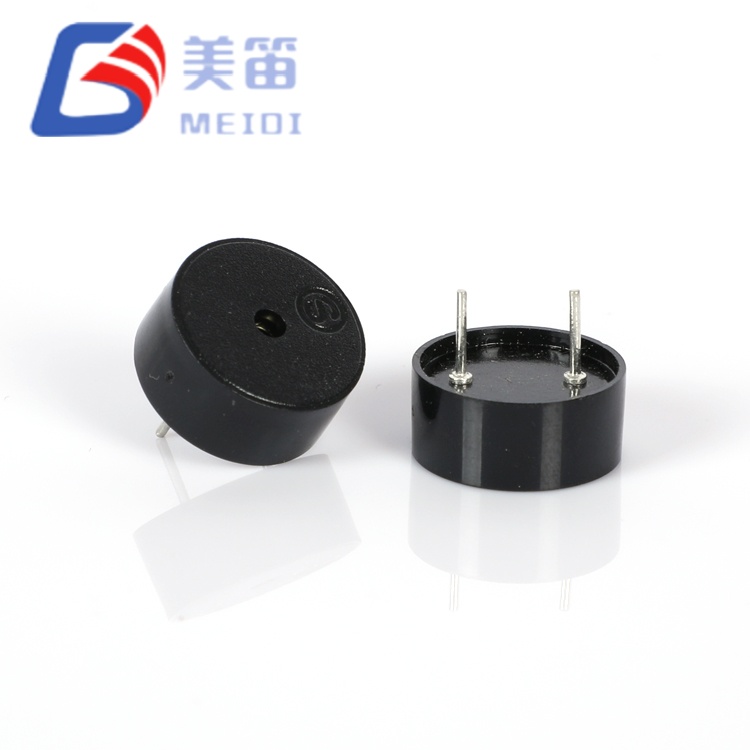

| HNR-1255 PA6.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4,000 ± 500 | -20~+70 | 0.60±0.2 | Ø12.5×5.5 |

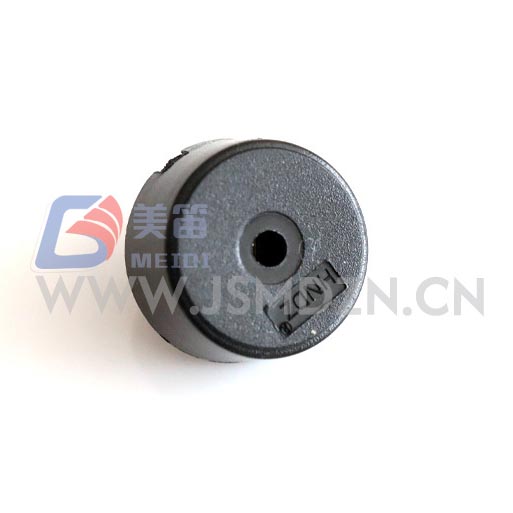

| HNR-1404 |
|
5 | 1~30 | ≥70 @4000Hz 5Vp-p | ≤5 @4000Hz 5Vp-p | 4000 | -20~+60 | 0.45±0.1 | Ø13.0×2.5 |
| HNR-1404 PA7.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000 | -20~+70 | 0.67±0.1 | Ø13.8×4.0 |
| HNR-1708 PA10 |
|
12 | 1~30 | ≥75 @2000Hz 12Vp-p | ≤5 @2000Hz 12Vp-p | 2,000 ± 500 | -20~+70 | 1.4 | Ø17.0×8.0 |

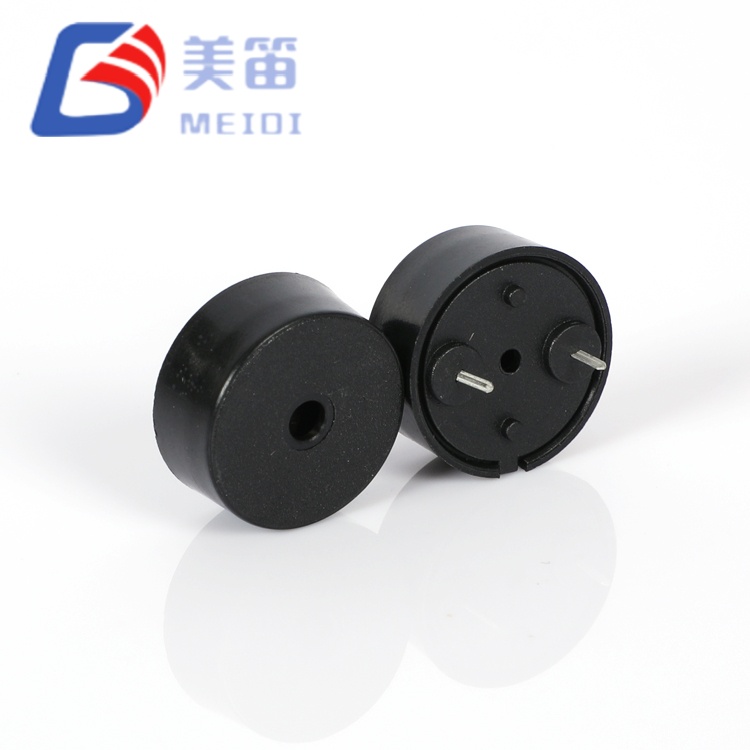

| HNR-1708 |
|
12 | 1~30 | ≥85 @3000Hz 12Vp-p | ≤5 @3000Hz 12Vp-p | 3,000 ± 500 | -20~+70 | 1 | Ø17.0×8.0 |
| HNR-2207 |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
| HNR-2310A |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
