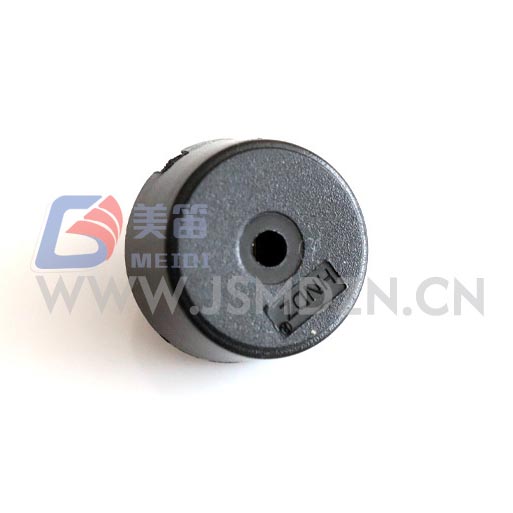

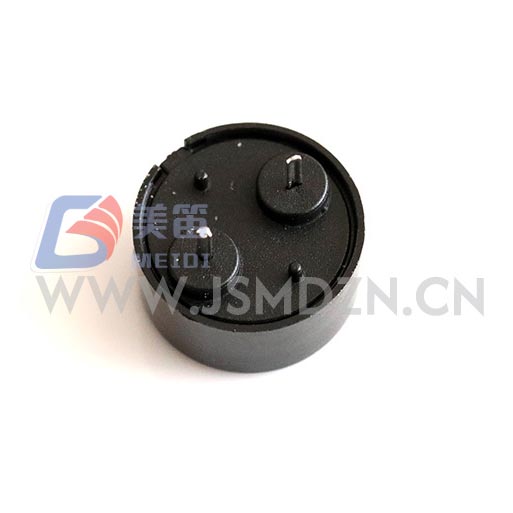

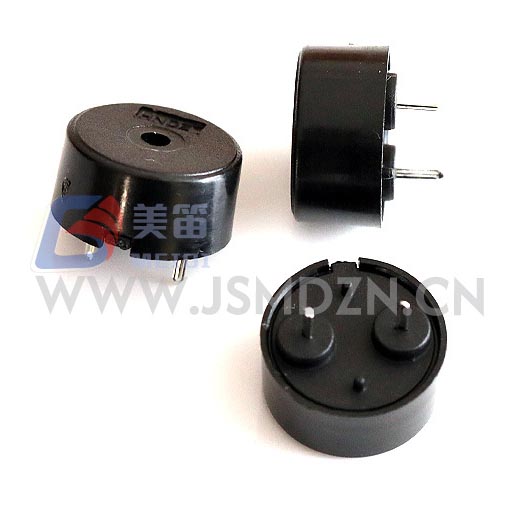

สำหรับการออกแบบที่พื้นที่บอร์ดมีจำกัดแต่ยังต้องมีการแจ้งเตือนด้วยเสียงที่ชัดเจน Piezoelectric Passive Buzzer ขนาด 14 * 4 มม. ให้เสียงกริ่งพาสซีฟ 4000Hz ในรูทะลุ Φ13.8×4.0 มม. แพคเกจ ตัวเลือก SPL สองตัวใช้พื้นที่เดียวกัน: เอาต์พุตตัวแปรมาตรฐาน ≥70dB ขณะวาด ≤5mA และ HNR‑1404 PA7.5 จะเพิ่มระดับเสียงเป็น ≥80dB ที่ ≤10mA ทั้งสองรุ่นยอมรับสัญญาณไดรฟ์ AC 1–30Vp‑p ทำให้ผู้ออกแบบได้รับสัญญาณเต็ม ควบคุมความถี่และระดับเสียงผ่านรูปคลื่นภายนอก ตัวเรือน PBT สีดำ และน้ำหนักต่ำกว่า 1 กรัมเหมาะกับอุปกรณ์พกพา เซ็นเซอร์ขนาดกะทัดรัด และพื้นที่สำคัญ ตัวชี้วัดทางอุตสาหกรรมที่มีไมโครคอนโทรลเลอร์หรือออสซิลเลเตอร์เฉพาะอยู่แล้ว เพื่อสร้างโทนเสียงได้
อัตรา SPL สองระดับจากหนึ่งรอยเท้า — ≥70dB (มาตรฐาน) หรือ ≥80dB (PA7.5)
การออกแบบแบบพาสซีฟ — ต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือ PWM ที่ 4000Hz
อัตรา 5 Vp‑p, ช่วงการทำงาน 1–30 Vp‑p
รูทะลุ PBT สีดำ Φ13.8×4.0 มม., 0.6 ก. (มาตรฐาน) / 0.67 ก. (PA7.5)
| พารามิเตอร์ | HNR‑1404 / HNR‑1404L | HNR‑1404 PA7.5 | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 Vp-p | 5 Vp-p | พีคถึงพีค |
| แรงดันไฟฟ้าที่ใช้งาน | 1–30 Vp-p | 1–30 Vp-p | ช่วงสัญญาณขับเคลื่อน |
| ความถี่เรโซแนนซ์ | 4000 เฮิรตซ์ | 4000 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| เอาต์พุตเสียงที่ 10 ซม | ≥70เดซิเบล | ≥80เดซิเบล | คลื่นสี่เหลี่ยม 4000 Hz, 5 Vp‑p |
| การบริโภคในปัจจุบัน | ≤5 มิลลิแอมป์ | ≤10 มิลลิแอมป์ | คลื่นสี่เหลี่ยม 4000 Hz, 5 Vp‑p |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

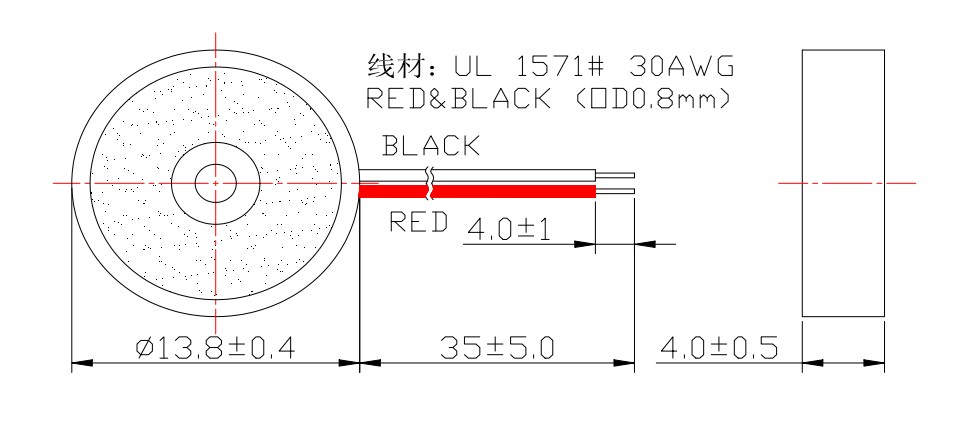

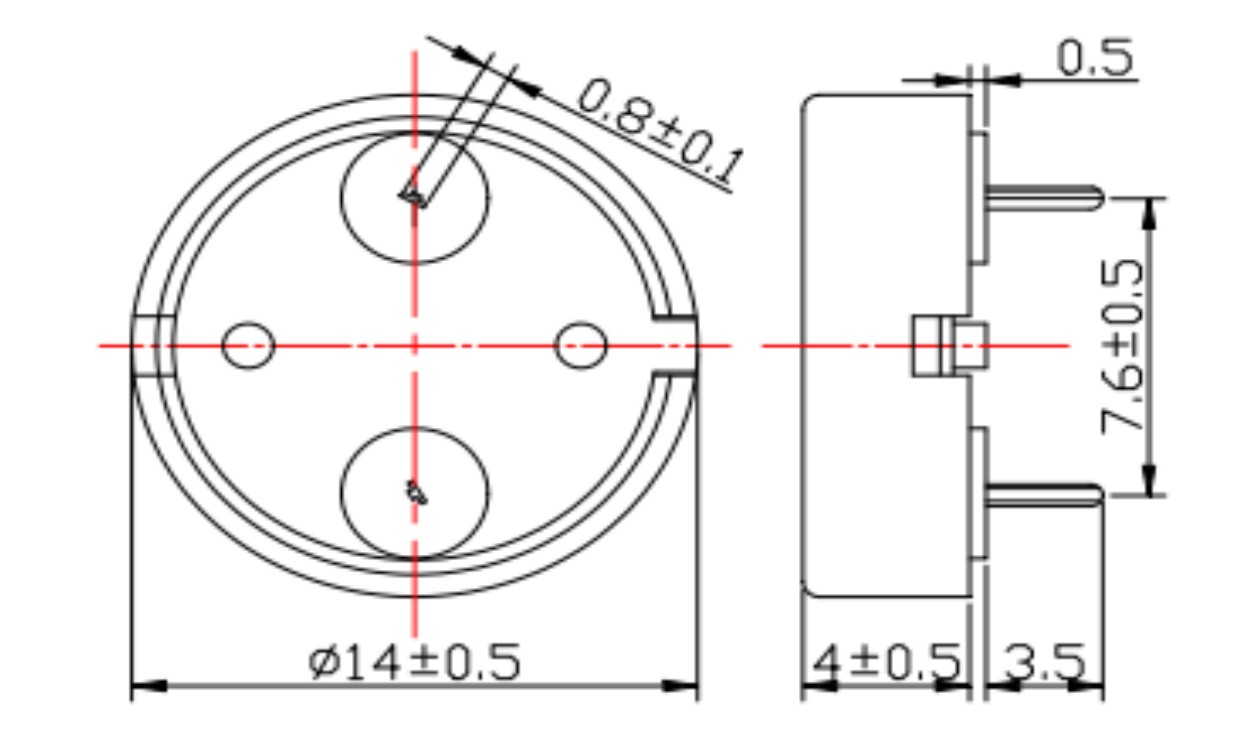

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ13.8 ± 0.4 × 4.0 ± 0.5 มม | Φ13.8 ± 0.4 × 4.0 ± 0.5 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.6 ± 0.1 ก | 0.67 ± 0.1 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | PBT สีดำ | — |
| ความจุ | 12 ± 40% nF | 12 ± 40% nF | อ้างอิงเท่านั้น ไม่ใช่ต่อตัวอย่าง |
| ประเภทการติดตั้ง | ทะลุรู | ทะลุรู | แนะนำให้ใช้บัดกรีด้วยตนเอง |
ความแตกต่างหลักระหว่างทั้งสองรุ่นอยู่ที่ความดันเสียงและช่วงอุณหภูมิ HNR‑1404/L มาตรฐานได้รับการออกแบบสำหรับตัวบ่งชี้กระแสต่ำ (≤5mA, ≥70dB) และ ทำงานได้ถึง +60 ℃ HNR‑1404 PA7.5 ซื้อขายกระแสไฟฟ้าที่สูงกว่า (≤10mA) สำหรับ a เอาต์พุตเพิ่มขึ้น 10dB และอุณหภูมิในการทำงานขยายเป็น +70°C ทำให้เป็นเช่นนั้น เหมาะสำหรับสภาพแวดล้อมที่ให้ความสำคัญกับการได้ยินหรืออุณหภูมิเป็นหลัก ทั้งสองมีความถี่เรโซแนนซ์ พินเอาต์ และขนาดตัวเรือนที่เหมือนกัน ดังนั้น ตัวเลือกไม่มีผลกับโครงร่าง PCB
เนื่องจากอุปกรณ์สร้างเสียงแบบพาสซีฟ ออดเหล่านี้จำเป็นต้องมีรูปคลื่นไฟฟ้ากระแสสลับภายนอก ไมโครคอนโทรลเลอร์ GPIO การสร้างคลื่นสี่เหลี่ยม 4000Hz พร้อมรอบการทำงาน 50% เป็นการกำหนดค่าทั่วไป โหลดแบบคาปาซิทีฟ (ประมาณ 12nF) ดึงกระแสเดือยที่ขอบแต่ละด้าน ตัวต้านทานแบบอนุกรมขนาดเล็ก (100–220Ω) สามารถจำกัดกระแสไฟฟ้าสูงสุดได้โดยไม่สูญเสีย SPL ที่เห็นได้ชัดเจน อินพุต 1–30Vp‑p ช่วงช่วยให้สามารถเชื่อมต่อโดยตรงกับลอจิก 3.3V หรือ 5V แม้ว่าบัฟเฟอร์ทรานซิสเตอร์จะเป็นก็ตาม แนะนำเมื่อจำเป็นต้องใช้ SPL ที่สูงขึ้น
การบัดกรีแบบแมนนวล: อุณหภูมิเหล็ก 350±10°C, 2-5 วินาที, สูงสุด 2-3 รอบ รักษา ≥2.0 มม. จากตัวเรือนถึงข้อต่อบัดกรี
| รายการทดสอบ | เงื่อนไข | เกณฑ์การยอมรับ |
| ความชื้น | 50 ± 5 ℃, 90–95% RH, 48 ชม | สเปคทั้งหมดเป็นที่น่าพอใจหลังการกู้คืน |
| อุณหภูมิสูง | +80 ± 2 ℃, 48 ชม | สเปคทั้งหมดเป็นที่น่าพอใจหลังการกู้คืน |
| อุณหภูมิต่ำ | -30 ± 2 ℃, 48 ชม | สเปคทั้งหมดเป็นที่น่าพอใจหลังการกู้คืน |
| การปั่นจักรยานตามอุณหภูมิ | -30 ℃ ↔ +80 ℃, พัก 30 นาที, 5 รอบ | สเปคทั้งหมดเป็นที่น่าพอใจหลังการกู้คืน |
| หยด | ไม้เนื้อแข็ง 75 ซม. ถึง 10 มม. 3 หยด | ตรวจสอบรูปลักษณ์และประสิทธิภาพทางไฟฟ้าแล้ว |
| การสั่นสะเทือน | 10–55 Hz, แอมพลิจูด 1.0 มม., XYZ, 0.5 ชม | ไม่มีการย่อยสลายทางกลหรือทางไฟฟ้า |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที, ระยะห่าง 2.0 มม | ขนาดและประสิทธิภาพตรงตามข้อกำหนด |
MEIDI ทำการตรวจสอบเสียง 100% ในแต่ละยูนิตและเก็บตัวอย่างทุกล็อตการผลิต สำหรับโปรโตคอลข้างต้นภายใต้ระบบ ISO9001
เซ็นเซอร์ IoT ขนาดกะทัดรัดและอุปกรณ์สวมใส่ที่ตัวแปรมาตรฐาน ≤5mA ย่อให้เหลือน้อยที่สุด การระบายกระแสไฟ ซึ่งขับเคลื่อนโดยตรงด้วยพิน MCU แรงดันต่ำ
เครื่องเทอร์มินัลพกพาทางอุตสาหกรรมและอุปกรณ์ทางการแพทย์แบบพกพาที่ต้องการเสียงดังยิ่งขึ้น การแจ้งเตือน; รุ่น PA7.5 ให้เสียง ≥80dB ในขณะที่ยังคงติดตั้งอยู่ภายในเสียงเดียวกัน ซองจดหมายสูง 4 มม.
แผงสัญญาณเตือนแบบมัลติโทนที่ใช้ PCB เดียวกันสำหรับทั้งสองรุ่นเพื่อแยกความแตกต่าง ระดับการเตือนโดย SPL แทนที่จะเป็นความถี่
ข้อมูลอ้างอิงจากรุ่น HNR‑1407 (แพลตฟอร์มเดียวกัน) แสดงค่า SPL ระหว่าง 83–86dB ที่ 4000Hz, 5Vp‑p เกินค่าขั้นต่ำ ≥70dB การอ่านปัจจุบัน อยู่ต่ำกว่า 1mA การวัดความจุจะอยู่ในช่วง 11.2–12.9nF สม่ำเสมอ ด้วยค่าระบุ 12nF ติดต่อ MEIDI สำหรับข้อมูลแบตช์เฉพาะ HNR‑1404
| ตัวอย่าง | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความจุ (nF) | เส้นผ่านศูนย์กลาง (มม.) | ความสูง (มม.) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
สรุป: ผ่าน ตรวจสอบรูปลักษณ์ ขั้ว และทิศทางของเทปแล้ว
1. ใช้ไดรฟ์ AC เท่านั้น แรงดันไฟฟ้ากระแสตรงจะไม่ส่งเสียงและอาจทำให้ส่วนประกอบเสียหายได้
2. ตัวเรือนไม่ได้ถูกปิดผนึก รักษาพอร์ตเสียงให้แห้งและปราศจากสิ่งปนเปื้อน
3. ในบรรยากาศที่มีการกัดกร่อน ให้ติดตั้งภายในตู้ที่มีการป้องกัน
4. SPL ขึ้นอยู่กับแรงดันไฟฟ้าและรูปคลื่นของไดรฟ์ ตรวจสอบภายใต้สภาวะโหลดจริง
5. อย่าปิดกั้นช่องเปิดเสียง
6. เก็บในบรรจุภัณฑ์ที่แห้งเพื่อป้องกันการเกิดออกซิเดชันของพิน
1. ฉันจะเลือกระหว่างมาตรฐาน HNR‑1404 และ PA7.5 ได้อย่างไร
เลือกรุ่นมาตรฐานสำหรับเอาต์พุตกระแสไฟต่ำ (≤5mA) และ ≥70dB เลือก PA7.5 เมื่อความดันเสียงเพิ่มขึ้น 10dB หรือขีดจำกัดการทำงาน +70°C พอดีทั้งคู่. แผ่น PCB เดียวกัน
2. ฉันสามารถขับเคลื่อนออดเหล่านี้ด้วยแหล่งจ่ายไฟ DC ได้หรือไม่
ไม่ พวกเขาต้องการสัญญาณ AC ภายนอก (คลื่นสี่เหลี่ยม/PWM) ที่ 4000Hz เพื่อสร้างเสียง
3. ความถี่ของไดรฟ์ใดที่ให้ SPL สูงสุด?
ความถี่เรโซแนนซ์คือ 4000Hz การกวาดความถี่ใกล้กับค่านี้จะระบุ จุดสูงสุดที่แน่นอนสำหรับล็อตที่กำหนด
4. การตั้งค่าการบัดกรีที่แนะนำคืออะไร?
การบัดกรีแบบแมนนวล: เหล็ก 350±10°C, 2–5 วินาทีต่อข้อต่อ, สูงสุด 2–3 รอบ เก็บไว้ ที่อยู่อาศัยอย่างน้อย 2.0 มม. จากจุดบัดกรี
สำหรับเอกสารข้อมูล เส้นโค้งการตอบสนองความถี่ หรือรายงานการทดสอบเฉพาะแบทช์ โปรดติดต่อ MEIDI พร้อมรายละเอียดการสมัครของคุณ การตอบสนองทางวิศวกรรมโดยทั่วไปจะอยู่ภายในหนึ่งเดียว วันทำการ
