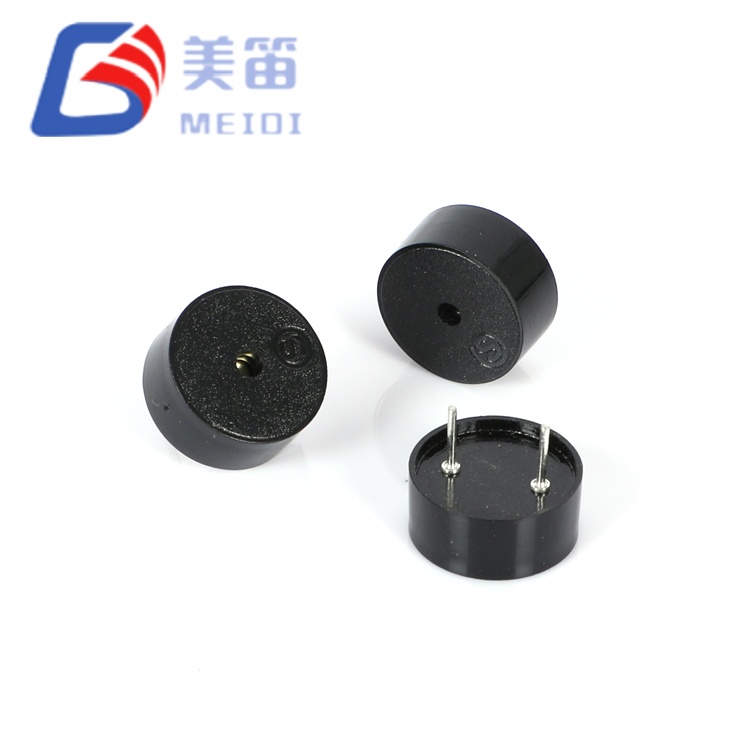

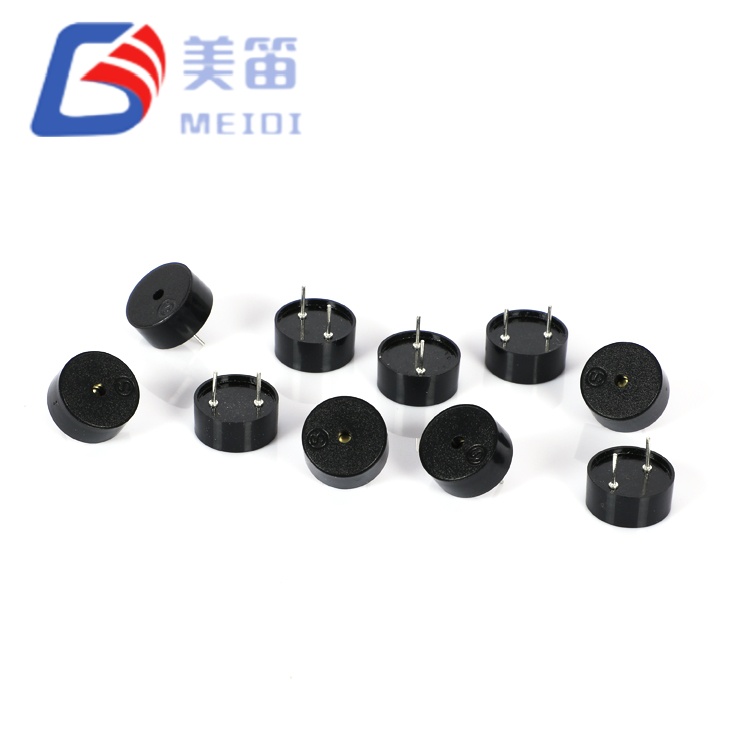

ซีรีส์ HNR‑1255 ประกอบด้วยออดพาสซีฟเพียโซอิเล็กทริกแบบทะลุรูที่ออกแบบมาสำหรับระบบที่แรงดันไฟฟ้าของแหล่งจ่ายแตกต่างกันอย่างมากตามผลิตภัณฑ์รุ่นต่างๆ หรือสภาพการทำงาน ด้วยช่วงไดรฟ์ที่กว้างพิเศษ 1–30V ส่วนประกอบเดียวสามารถรองรับทุกอย่างตั้งแต่แบตเตอรี่ลิเธียมไอออนเซลล์เดียว (3.0–4.2V) ไปจนถึงรางลอจิก 5V, วงจรอุปกรณ์เสริมในรถยนต์ 12V และบัสควบคุมทางอุตสาหกรรม 24V ช่วยลดวงจรควบคุมแรงดันไฟฟ้าและทำให้การจัดการ BOM ทั่วโลกง่ายขึ้น
ผลิตโดย MEIDI ในมณฑลเจียงซู ออดเหล่านี้มีไดอะแฟรมเซรามิกเพียโซอิเล็กทริกขนาด 12.5 มม. ซึ่งใหญ่กว่ารุ่นประหยัดขนาด 9 มม. อย่างมาก โดยให้ ≥80dB SPL ที่ 4000Hz ด้วยการดึงกระแสไฟเพียง ≤10mA ความถี่เรโซแนนซ์ 4000Hz อยู่ที่ขอบด้านบนของความไวทางการได้ยินของมนุษย์สูงสุด (2–4kHz) ให้การแจ้งเตือนที่คมชัดและรับรู้ได้โดยใช้พลังงานน้อยที่สุด กลไกสองรุ่นมีสมรรถนะทางไฟฟ้าเหมือนกัน: PA5.0 สำหรับการติดตั้ง PCB แบบฝัง และ PA6.5 สำหรับการใช้งานแบบแยกทางยกระดับหรือแบบแผงผ่าน
ออดแบบพาสซีฟแบบเพียโซอิเล็กทริกขนาด 12*5.5 มม. คือแพลตฟอร์มออดแบบพาสซีฟแบบเพียโซอิเล็กทริกแบบผ่านรูขนาด 12.5 มม. ที่ออกแบบมาสำหรับระบบที่ต้องการการตอบสนองทางเสียงผ่านแรงดันไฟฟ้าที่คาดเดาไม่ได้หรือแบบแปรผัน แตกต่างจากออดเพียโซทั่วไปที่ถูกจำกัดไว้ที่หน้าต่างแรงดันไฟฟ้าที่แคบ ซีรีย์นี้รับสัญญาณไดรฟ์ตั้งแต่ 1 V ถึง 30 V จากจุดสูงสุดถึงจุดสูงสุด — ช่วยให้ปรับใช้ได้โดยตรงบนชุดแบตเตอรี่ลิเธียมไอออน, รางลอจิก 5V, วงจรอุปกรณ์เสริมในรถยนต์ 12V และบัสควบคุมอุตสาหกรรม 24V โดยไม่ต้องใช้ตัวแปลงบั๊กหรือตัวต้านทานจำกัดซีรีส์
ที่ความถี่เรโซแนนซ์ 4000 Hz ซีรีส์ HNR-1255 กำหนดเป้าหมายไปที่บริเวณที่ละเอียดอ่อนที่สุดของการได้ยินของมนุษย์ (2–4 kHz) เพื่อให้มั่นใจในการรับรู้ที่เกณฑ์ SPL ที่ต่ำกว่าทางเลือกอื่นที่ต่ำกว่า 2 kHz หรือสูงกว่า 6 kHz ไดอะแฟรมเซรามิกเส้นผ่านศูนย์กลาง 12.5 มม. ซึ่งใหญ่กว่ารุ่นประหยัดขนาด 9 มม. อย่างมาก สร้าง ≥80 dB ที่ 10 ซม. โดยใช้กระแสไฟเพียง ≤10 mA ให้ประสิทธิภาพเสียงที่ยอดเยี่ยมสำหรับมิเตอร์ที่ใช้พลังงานจากแบตเตอรี่ อุปกรณ์ทางการแพทย์แบบพกพา และโหนดเซ็นเซอร์ไร้สาย

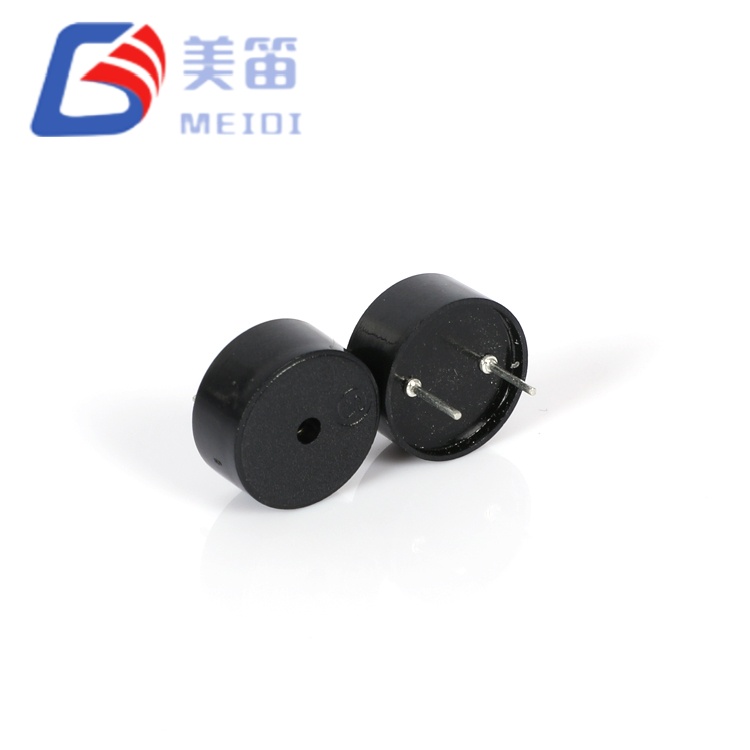

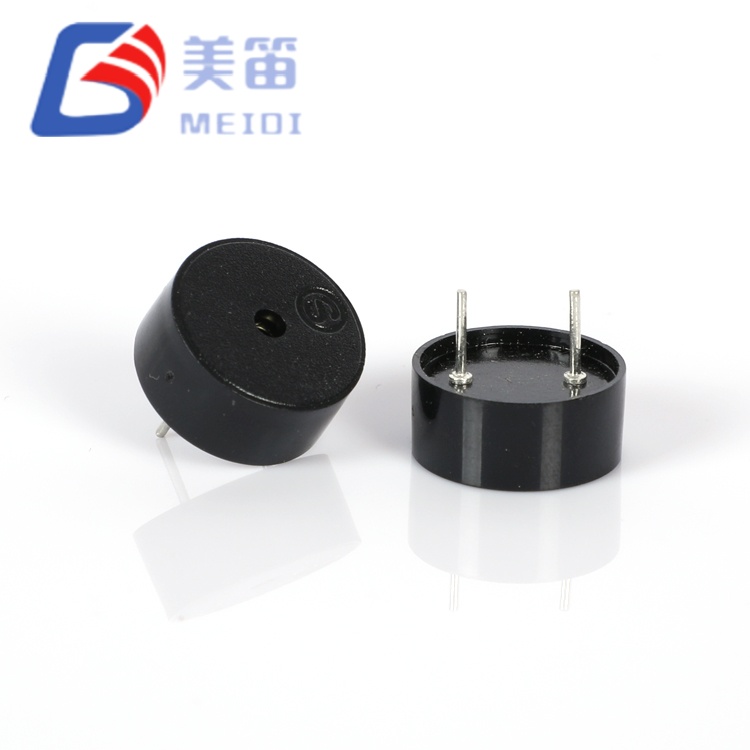

กลไกสองแบบมีสมรรถนะทางไฟฟ้าเหมือนกัน: HNR-1255 PA5.0 ที่มีความยาวตะกั่วมาตรฐานสำหรับการติดตั้ง PCB แบบฝัง และ HNR-1255 PA6.5 พร้อมลีดแบบขยายสำหรับการใช้งานแบบแยกทางยกระดับ การแทรกแผงด้านหน้า หรือการเว้นระยะการเคลือบตามแบบ ทั้งสองรุ่นใช้ตัวเรือน PBT สีดำ (UL94 V-0) และรองรับการบัดกรีด้วยคลื่นที่ 260 ℃ และการทำงานซ้ำด้วยตนเองที่ 350 ℃
| พารามิเตอร์ | HNR-1255 PA5.0 | HNR-1255 PA6.5 |
| ความยาวตะกั่ว / ความขัดแย้ง | มาตรฐาน 5.0 มม | ขยายออก 6.5 มม |
| การติดตั้งทั่วไป | พื้นผิว PCB แบบฟลัช | ยกระดับ / แผงผ่าน |
| ความถี่เรโซแนนซ์ | 4000 ± 500 เฮิรตซ์ | 4000 ± 500 เฮิรตซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 โวลท์ดีซี | 1 – 30 โวลท์ดีซี |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล | ≥ 80 เดซิเบล |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | ≤ 10 มิลลิแอมป์ |
| ความจุ | 12 ± 40% nF | 12 ± 40% nF |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |

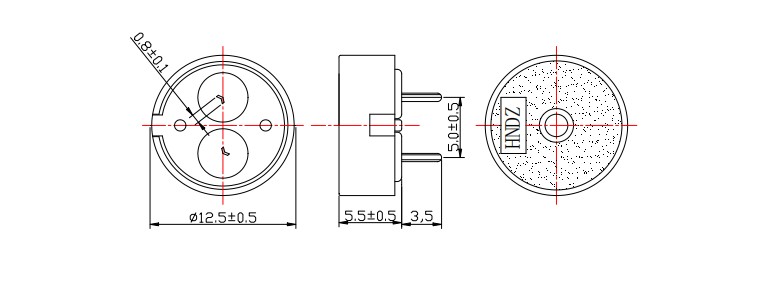

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.5 × 5.5 มม | 12.5 × 5.5 มม |
| น้ำหนัก | 0.60 ± 0.2 ก | 0.60 ± 0.2 ก |
| วัสดุที่อยู่อาศัย | PBT สีดำ | PBT สีดำ |
ความเข้ากันได้ของไดรฟ์กว้างพิเศษ 1–30 V — กำจัดวงจรควบคุมแรงดันไฟฟ้าข้าม Li-ion เซลล์เดียว (3.0–4.2V), ลอจิก 5V, ยานยนต์ 12V และบัสอุตสาหกรรม 24V
เสียงสะท้อนจุดหวานความถี่ 4000 Hz — วางตำแหน่งเพื่อการรับรู้สูงสุดของมนุษย์โดยใช้พลังงานน้อยที่สุด วางตำแหน่งเพื่อการรับรู้ของมนุษย์สูงสุดโดยใช้พลังงานน้อยที่สุด"
การดึงกระแสไฟต่ำกว่า 10 mA — ที่ 5Vp-p, คลื่นสี่เหลี่ยม 4000 Hz; เปิดใช้งานไดรฟ์ MCU GPIO โดยตรงและยืดอายุแบตเตอรี่ในการวัดแสงแบบไร้สาย
เส้นผ่านศูนย์กลางเซรามิกขยาย 12.5 มม. — พื้นที่ไดอะแฟรมมากกว่า 54% เมื่อเทียบกับรุ่น 9 มม. พื้นที่ขนาดใหญ่ขึ้นจะช่วยเพิ่มประสิทธิภาพด้านเสียงในทางทฤษฎี
แพลตฟอร์มที่มีความยาวตะกั่วคู่ — PA5.0 และ PA6.5 ใช้ BOM ทางไฟฟ้าร่วมกัน การเลือกทางกลเกิดขึ้นที่การประกอบโดยไม่มีการออกแบบวงจรใหม่
โครงสร้าง PBT ที่ทนต่อการซ่อมแซม — ทนทานต่อการบัดกรีด้วยคลื่น 260 ℃ และการทำงานซ้ำด้วยตนเอง 350 ℃ การตรวจสอบย้อนกลับแบทช์เป็นเวลา 10 ปีด้วยการทำเครื่องหมายรหัสล็อต
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลท์ดีซี | การอ้างอิงแบบยอดถึงยอด |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 โวลท์ดีซี | ช่วงสัญญาณขับเคลื่อน |
| ความถี่เรโซแนนซ์ | 4000 ± 500 เฮิรตซ์ | ที่ 5Vp-p, 25 ℃ |
| ความอดทนความถี่ | ±12.5% | ความสม่ำเสมอของแบทช์ |
| เอาต์พุตเสียง | ≥ 80 เดซิเบล | ที่ 5Vp-p, 10 ซม., 4000Hz |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | ที่ 5Vp-p, 4000Hz |
| ความจุ | 12 ± 40% nF | ที่ 1kHz, 25°C |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.5 × 5.5 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.60 ± 0.2 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | UL94 V-0 |
| เส้นผ่านศูนย์กลางพิน | โดยทั่วไป 0.5 มม | ทองแดงชุบดีบุก |
| ประเภทการติดตั้ง | ทะลุผ่านรู | ตัวเลือกตะกั่ว PA5.0 / PA6.5 |
•ความดันเสียง: 83 – 86 dB (เฉลี่ย 84.3 dB)
•กระแสไฟฟ้า: 0.63 – 0.78 mA (เฉลี่ย 0.70 mA)
•ความจุไฟฟ้า: 11.7 – 14.2 nF
•เส้นผ่านศูนย์กลาง: 11.97 – 12.05 มม
•ความสูง: 5.51 – 5.55 มม
มิเตอร์สาธารณูปโภคอัจฉริยะ — การแจ้งเตือนการงัดแงะ คำเตือนความล้มเหลวในการสื่อสาร และเสียงเตือนแบตเตอรี่ต่ำในมิเตอร์แก๊ส น้ำ และไฟฟ้าที่ทำงานจากเซลล์หลักลิเธียม 3.6V
การวินิจฉัยทางการแพทย์แบบพกพา — เสียงเตือนเมื่อเสร็จสิ้นการทดสอบ เสียงบี๊บสถานะการสอบเทียบ และการแจ้งเตือนข้อผิดพลาดในเครื่องตรวจวัดระดับน้ำตาลในเลือดและเครื่องวัดออกซิเจนในเลือดแบบมือถือ
เครือข่ายเซ็นเซอร์อุตสาหกรรม — การแจ้งเตือนข้อผิดพลาดและการแจ้งเตือนเกณฑ์บนโหนด IoT ที่ขับเคลื่อนด้วยฟิลด์บัส 12V/24V และหน่วยวัดระยะไกล
อุปกรณ์อิเล็กทรอนิกส์หลังการขายในยานยนต์ — การรวมอุปกรณ์เสริมบัส 12V สำหรับเซ็นเซอร์จอดรถ เครื่องตรวจวัดแรงดันลมยาง และเสียงเตือนจากกล้องติดรถยนต์
ระบบการจัดการแบตเตอรี่ — เสียงเตือนการชาร์จไฟเกิน การระบายความร้อน และความไม่สมดุลของเซลล์ในวงจรป้องกันชุด Li-ion
การควบคุมการเข้าถึงการรักษาความปลอดภัย - การบังคับให้เปิดประตู ป้ายไม่ถูกต้อง และการแจ้งเตือนแบตเตอรี่เหลือน้อยในรูปแบบ 12V แบบสแตนด์อโลนหรือการกำหนดค่าพลังงานแบบแยก PoE
| ข้อกำหนดการออกแบบ | ข้อดีของซีรีย์ HNR-1255 |
| แรงดันไฟฟ้าของระบบขั้นสุดท้ายไม่แน่นอน | ช่วง 1–30V ครอบคลุมเซลล์เดียวถึงบัส 24V; ต้นแบบที่มี 5V ใช้งานที่ 12V โดยไม่ต้องเปลี่ยนส่วนประกอบ |
| แอปพลิเคชั่นที่มีความสำคัญต่ออายุการใช้งานแบตเตอรี่ | ≤10 mA ที่ 5Vp-p; ช่วยยืดอายุการใช้งานแบตเตอรี่ได้อย่างมากในการใช้งานที่มีโทนเสียงต่อเนื่อง |
| การออกแบบการแจ้งเตือนปัจจัยมนุษย์ | 4000 Hz อยู่ในช่วงเสียงสูงสุด 2–4 kHz; วางตำแหน่งเพื่อการรับรู้ของมนุษย์สูงสุด |
| การกำหนดค่าการประกอบแบบคู่ | PA5.0 สำหรับ PCB แบบ low-profile; PA6.5 สำหรับการติดตั้งบนแผงควบคุมหรือระยะการเคลือบผิว — BOM ทางไฟฟ้าเดียวกัน |
| ตลาดซ่อมแซมและดัดแปลง | PBT สีดำอยู่รอดได้ 350 ℃ การบัดกรีแบบแมนนวล พินเข้ากันได้กับรอยเจาะทะลุขนาด 12 มม. แบบเดิม |
องค์ประกอบเพียโซอิเล็กทริกซีรีส์ HNR-1255 นำเสนอโหลดแบบคาปาซิทีฟ (ระบุ 12 nF) แทนที่จะเป็นแบบต้านทาน การเลือกวงจรขับเคลื่อนขึ้นอยู่กับระดับแรงดันไฟฟ้าและความซับซ้อนของโทนเสียง:
| ประเภทไดร์เวอร์ | ช่วงแรงดันไฟฟ้า | การกำหนดค่า | รุ่นที่แนะนำ |
| ไมโครคอนโทรลเลอร์ GPIO | 3.3V / 5V | คลื่นสี่เหลี่ยมแบบกด-ดึง | PA5.0; ตรวจสอบความสามารถของแหล่งจ่าย ≥10 mA |
| ทรานซิสเตอร์แบบโอเพ่นคอลเลคเตอร์ | 5V / 12V | NPN พร้อมตัวต้านทานแบบดึงขึ้น | ทั้งสองแบบ; ตัวต้านทานฐาน 1 kΩ โดยทั่วไป |
| IC ไดรเวอร์เพียโซเฉพาะ | 5V-30V | ปั๊มชาร์จในตัว | PA6.5 สำหรับการกวาดล้างความขัดแย้งไฟฟ้าแรงสูง |
| บัฟเฟอร์เกตลอจิก | 5V | เสาโทเท็มซีรีส์ 74HC | PA5.0; ไดรฟ์ที่แม่นยำความถี่โดยตรง |
| เครื่องขยายเสียง | 5V-30V | คลื่นไซน์หรือสี่เหลี่ยม | ทั้งสองแบบ; ตรวจสอบความต้านทานเอาต์พุต << 1 kΩ |

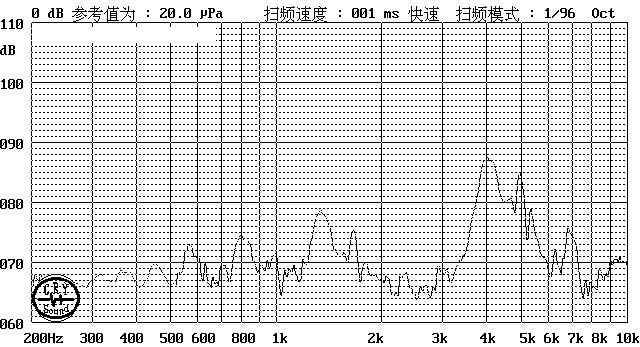

สัญญาณไดรฟ์ที่แนะนำ: คลื่นสี่เหลี่ยม, 4000 Hz, รอบการทำงาน 50%, 5Vp-p สำหรับการตรวจสอบข้อมูลจำเพาะ SPL ลดการสั่นพ้อง; เอาต์พุตลดลงอย่างมากที่ความถี่ที่ห่างจาก 4000 Hz
MEIDI ผลิต Piezoelectric Passive Buzzer ขนาด 12*5.5 มม. บนสายการผลิตเพียโซอิเล็กทริกโดยเฉพาะพร้อมการควบคุมกระบวนการทางสถิติ แต่ละล็อตการผลิตต้องผ่าน:
•การตรวจสอบความถี่ — การทดสอบความถี่เรโซแนนซ์ 100% ที่ 4000 Hz ±500 Hz

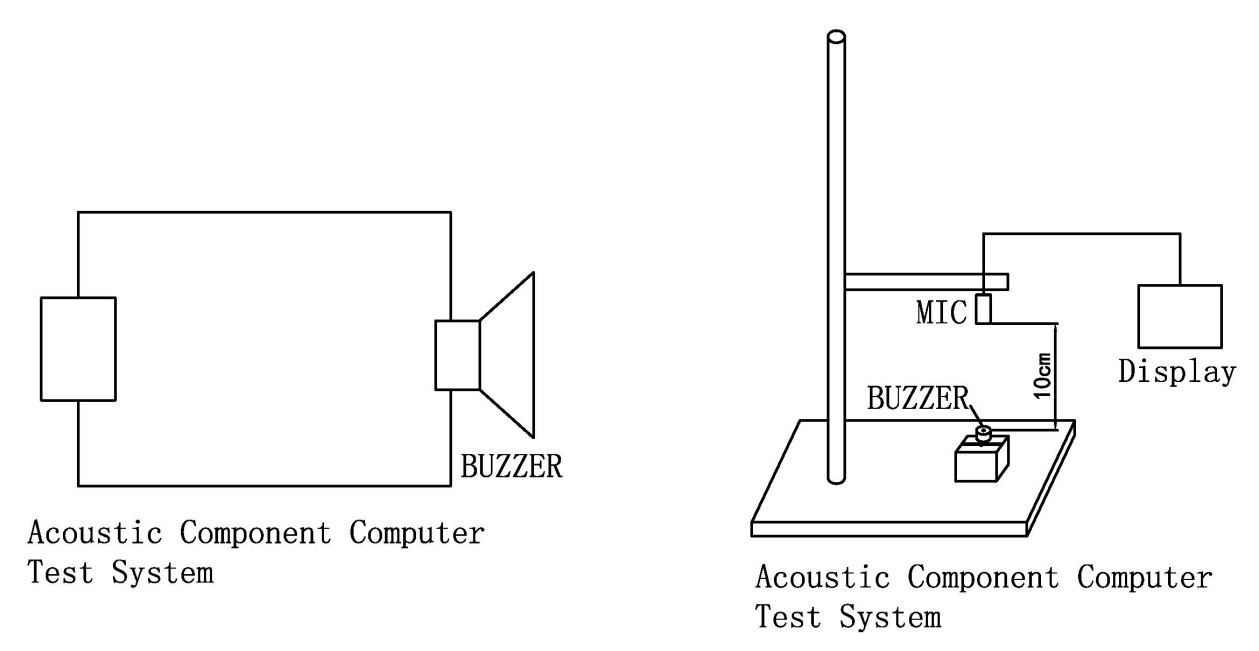

•การสุ่มตัวอย่างเป็นชุด SPL — การตรวจสอบแรงดันเสียงทางสถิติที่ 5Vp-p, 10 ซม.
•การคัดกรองความจุ — การตรวจสอบความทนทาน 12 nF สำหรับการจับคู่วงจรไดรฟ์
•การเสื่อมสภาพตามอุณหภูมิ — การทำงานสูงสุด 48 ชั่วโมงที่ +70 ℃
•การสัมผัสความชื้น — การสัมผัสความชื้น 48 ชั่วโมงต่อข้อกำหนด (50±5°C, 90-95% RH)
•การตรวจสอบความสามารถในการบัดกรี — สมดุลแบบเปียกที่ 260 ℃
การทำเครื่องหมายรหัสล็อตบนตัวเครื่องช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ข้อมูลการทดสอบ และแบทช์วัตถุดิบได้ ระยะเวลาการเก็บรักษา: 10 ปี
1. ฉันสามารถขับเคลื่อนซีรีส์ HNR-1255 โดยตรงจากพิน GPIO ของไมโครคอนโทรลเลอร์ 3.3V ได้หรือไม่
ใช่ ภายในขอบเขตปัจจุบัน ที่ 3.3Vp-p โหลดแบบคาปาซิทีฟ 12 nF จะดึงกระแสไฟประมาณ 6–7 mA ที่ 4000 Hz — ตรวจสอบด้วยการวัดจริง SPL จะต่ำกว่าข้อกำหนด 5Vp-p ตรวจสอบผลลัพธ์ด้วยตัวอย่าง เพื่อให้ได้เอาต์พุตสูงสุด ให้ใช้ลอจิกบัฟเฟอร์ 5V หรือสเตจไดรเวอร์ทรานซิสเตอร์ ช่วงการทำงาน 1–30V ช่วยให้มั่นใจได้ว่าออดจะไม่ได้รับความเสียหายจากไดรฟ์ 3.3V มันทำงานต่ำกว่าเอาต์พุตเสียงที่ได้รับการจัดอันดับ
2. อะไรคือความแตกต่างในทางปฏิบัติระหว่าง PA5.0 และ PA6.5 ในโครงร่าง PCB ของฉัน?
ประสิทธิภาพทางไฟฟ้าและเสียงเหมือนกัน ความแตกต่างนั้นเป็นไปตามกลไก: PA5.0 มีความยาวตะกั่วมาตรฐานสำหรับการติดตั้งแบบฝังกับพื้นผิว PCB) ในขณะที่ PA6.5 มีความยาวตะกั่วมาตรฐานสำหรับการใช้งานที่ต้องการความขัดแย้งที่มากขึ้น เช่น การแทรกแผงด้านหน้าผ่านกรอบ ช่องว่างการเคลือบตามแบบ หรือช่องว่างการไหลเวียนของอากาศความร้อน ทั้งสองรุ่นมีรูปแบบรู PCB และโซนป้องกันที่เหมือนกัน การทดแทนไม่จำเป็นต้องเปลี่ยนวงจรหรือเค้าโครง
3. ความถี่ 4000 Hz เปรียบเทียบกับความถี่ทางเลือก 2700 Hz ในสภาพแวดล้อมจริงได้อย่างไร
4000 Hz sits at the upper edge of the 2–4 kHz human auditory sensitivity peak, making it more perceptible than 2700 Hz in quiet to moderate ambient noise (offices, homes, medical facilities). อย่างไรก็ตาม 2700 Hz สามารถแทรกซึมสัญญาณรบกวนทางอุตสาหกรรมความถี่สูง (มอเตอร์, คอมเพรสเซอร์ที่สูงกว่า 3 kHz) ได้อย่างมีประสิทธิภาพมากขึ้น สำหรับผู้บริโภคภายในอาคาร การแพทย์ และในสำนักงาน 4000 Hz ให้ลักษณะโทนเสียงที่ "เร่งด่วน" ที่คมชัดยิ่งขึ้น สำหรับพื้นโรงงานและห้องเครื่อง อาจเลือกใช้ความถี่ 2700 Hz ซีรีส์ HNR-1255 ได้รับการปรับให้เหมาะกับสถานการณ์เดิม
4. เหตุใดค่าความจุประจุไฟฟ้าจึง ±40% และสิ่งนี้ส่งผลต่อการออกแบบไดรเวอร์ของฉันอย่างไร
ความจุเซรามิกเพียโซอิเล็กทริกแตกต่างกันไปตามชุดวัสดุ พื้นที่อิเล็กโทรด และความหนาของอิเล็กทริก ค่าปกติ 12 nF พร้อมพิกัดความเผื่อ ±40% (7.2–16.8 nF) เป็นค่าปกติสำหรับออดคลาสนี้ ในทางปฏิบัติ ชุดตัวอย่างวัดค่าได้ 11.7--14.2 nF สำหรับการออกแบบไดรเวอร์ ให้กำหนดขนาดสเตจเอาต์พุตสำหรับช่วงพิกัดความเผื่อความจุที่ระบุ สำหรับการออกแบบไดรเวอร์ ให้ปรับขนาดระยะเอาท์พุตสำหรับโหลด 16.8 nF ที่แย่ที่สุดที่ความถี่สวิตชิ่งของคุณ ที่ 4000 Hz, 16.8 nF ต้องใช้กระแสไฟชาร์จสูงสุด ~13 mA ซึ่งยังคงอยู่ในความสามารถของทรานซิสเตอร์สัญญาณขนาดเล็ก ตัวต้านทานซีรีส์ 100 Ω สามารถจำกัดกระแสไฟกระชากได้หากไดรฟ์ GPIO มีค่าเล็กน้อย
5. ฉันสามารถใช้งานออดนี้อย่างต่อเนื่องที่ 30V และอายุการใช้งานที่คาดหวังคือเท่าใด
ค่าสูงสุด 30V เป็นระดับความอยู่รอด ไม่ใช่คำแนะนำในการใช้งานอย่างต่อเนื่อง ที่ 30Vp-p องค์ประกอบเพียโซอิเล็กทริกจะพบกับความเครียดเชิงกลสูงสุดและความร้อนไดอิเล็กทริก สำหรับการใช้งานโทนเสียงอย่างต่อเนื่อง MEIDI แนะนำให้จำกัดแรงดันไฟฟ้าของไดรฟ์หรือใช้การควบคุมรอบการทำงานเพื่อรักษาการยึดเกาะของอิเล็กโทรดและความสมบูรณ์ของเซรามิก ติดต่อ MEIDI เพื่อขอข้อมูลอายุการใช้งานภายใต้สภาวะการทำงานเฉพาะ สำหรับการใช้งานสัญญาณเตือนอย่างต่อเนื่อง การลดพิกัดแรงดันไฟฟ้าหรือรอบการทำงานจะยืดอายุการใช้งานตามสัดส่วน
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกการใช้งานวงจรขับเคลื่อน ข้อมูลคุณลักษณะทางเสียง 4000 Hz หรือการอภิปรายเกี่ยวกับการกำหนดค่า OEM โปรดส่งความต้องการของคุณ โดยทั่วไปแล้ว วิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการพร้อมเอกสารทางเทคนิคและราคาตามปริมาณ
