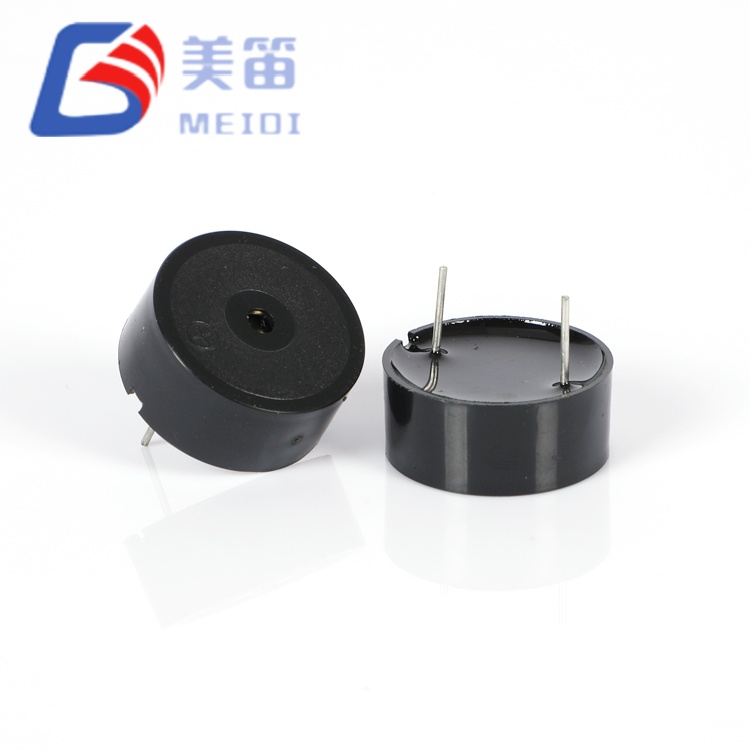

A Piezoelectric Buzzer แบบพาสซีฟเป็นส่วนประกอบอะคูสติกขนาดกะทัดรัดและประหยัดพลังงาน ซึ่งเปลี่ยนสัญญาณไฟฟ้าให้เป็นเสียงที่ได้ยินผ่านการสั่นสะเทือนของเซรามิกเพียโซอิเล็กทริก ซึ่งแตกต่างจากออดที่ใช้งานอยู่ไม่มีออสซิลเลเตอร์ภายใน— มันอาศัยสัญญาณขับเคลื่อนภายนอก (คลื่นสี่เหลี่ยมหรือ PWM จากไมโครคอนโทรลเลอร์) เพื่อสร้างเสียง ความแตกต่างทางสถาปัตยกรรมเพียงประการเดียวคือสิ่งที่ทำให้วิศวกรสามารถควบคุมความถี่ โทนเสียง และรูปแบบสัญญาณเตือนได้อย่างแม่นยำและตั้งโปรแกรมได้ ที่ Jiangsu Meidi Intelligent Technology Co., Ltd. เราได้ผลิตส่วนประกอบเหล่านี้มานานกว่า 15 ปี และคู่มือนี้จะอธิบายวิธีการทำงานของออดเพียโซอิเล็กทริกแบบพาสซีฟ คุณลักษณะทางไฟฟ้าที่สำคัญ สถานที่ที่ใช้ และวิธีการเลือกรุ่นที่เหมาะสมสำหรับการออกแบบของคุณ
การเลือกองค์ประกอบเสียงที่ถูกต้องนั้นแทบจะเป็นสิ่งที่ไม่คำนึงถึงในภายหลังสำหรับผลิตภัณฑ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างดี เสียงกริ่งที่เงียบเกินไป ดึงกระแสไฟมากเกินไป หรือไม่สามารถปรับระดับเสียงที่เหมาะสมได้จะส่งผลเสียต่อประสบการณ์การใช้งานของผู้ใช้ และในด้านความปลอดภัยหรืออุปกรณ์ทางการแพทย์ เสียงดังกล่าวอาจส่งผลต่อฟังก์ชันทั้งหมดได้ บทความนี้จะให้กรอบทางเทคนิคในการระบุออดเพียโซแบบพาสซีฟด้วยความมั่นใจ โดยมีการสนับสนุนจากข้อมูลการผลิต MEIDI จริงแทนที่จะเป็นคำกล่าวอ้างทางการตลาดทั่วไป
A ออดเพียโซอิเล็กทริกแบบพาสซีฟเป็นตัวแปลงสัญญาณอะคูสติกอิเล็กทรอนิกส์ที่แปลงสัญญาณไฟฟ้าให้เป็นเสียงโดยใช้ประโยชน์จากเอฟเฟกต์เพียโซอิเล็กทริกแบบย้อนกลับของแผ่นเซรามิก ไม่มีวงจรออสซิลเลชันในตัว ดังนั้นจึงขึ้นอยู่กับวงจรควบคุมภายนอกทั้งหมดในการจ่ายสัญญาณความถี่ การออกแบบนั้นช่วยให้วิศวกรควบคุมระดับเสียง จังหวะ และรูปแบบการแจ้งเตือนได้ ไม่ใช่ส่วนประกอบ
วิธีที่เร็วที่สุดในการทำความเข้าใจออดเพียโซแบบพาสซีฟคือการเปรียบเทียบกับพี่น้องที่กระตือรือร้น หนึ่งออดที่ใช้งานอยู่มีออสซิลเลเตอร์ภายในและส่งเสียงคงที่ทันทีที่จ่ายไฟ DC ออดแบบพาสซีฟจะเงียบบน DC และส่งเสียงเฉพาะเมื่อมีการป้อนสัญญาณสลับเท่านั้น การแลกเปลี่ยนเกิดขึ้นโดยเจตนา: ออดแบบแอคทีฟนั้นขับได้ง่ายกว่า แต่จำกัดไว้ที่โทนเสียงเดียว ออดแบบพาสซีฟต้องการวงจรขับเคลื่อน แต่ให้รางวัลคุณด้วยท่วงทำนอง เสียงวอร์ม และสัญญาณเตือนหลายระดับจากชิ้นส่วนราคาประหยัดเพียงชิ้นเดียว
MEIDI พัฒนาและผลิตโซลูชันออดเพียโซอิเล็กทริกครบวงจร ทั้งแบบพาสซีฟ แอกทีฟ SMD และตะกั่ว สำหรับอุปกรณ์สื่อสาร เครื่องใช้ในครัวเรือน อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ เครื่องมือทางการแพทย์ และระบบรักษาความปลอดภัย
โดยมีหลักการทำงานคือเอฟเฟกต์เพียโซอิเล็กทริกแบบย้อนกลับ. เมื่อมีการจ่ายสัญญาณไฟฟ้ากระแสสลับผ่านเซรามิกเพียโซอิเล็กทริกภายในออด วัสดุจะขยายและหดตัวซ้ำๆ การเคลื่อนไหวทางกลเหล่านั้นทำให้ไดอะแฟรมหรือตัวเซรามิกสั่น ดันอากาศและสร้างคลื่นเสียงที่ได้ยิน
ความถี่ของสัญญาณอินพุตจะกำหนดระดับเสียงเอาต์พุตโดยตรง ที่สำคัญกว่านั้น ออดเพียโซแบบพาสซีฟทุกตัวมีความถี่เรโซแนนซ์เชิงกล— โดยทั่วไปจะอยู่ใน2–4 กิโลเฮิรตซ์ช่วงที่หูของมนุษย์มีความไวมากที่สุดเช่นกัน ขับเคลื่อนองค์ประกอบที่หรือใกล้กับเสียงสะท้อน และจะแผ่ระดับความดันเสียงสูงสุด (SPL) ดริฟท์ออกไปถึง 10% และ SPL สามารถลดลง 6–10 dB เนื่องจากปัจจัย Q ขององค์ประกอบสูง (มักจะ 20–60) ในทางปฏิบัติ หมายความว่าคุณควรจับคู่ความถี่ไดรฟ์ของคุณกับความถี่เรโซแนนซ์ที่กำหนดของชิ้นส่วน แทนที่จะถือว่า "โทนเสียงใดๆ" ดังเท่ากัน
เนื่องจากอุปกรณ์ขับเคลื่อนจากภายนอก อุปกรณ์จึงผสานรวมเข้ากับไมโครคอนโทรลเลอร์ วงจร PCB และระบบควบคุมอัจฉริยะได้อย่างลงตัว ซึ่งเป็นเหตุผลว่าทำไมอุปกรณ์จึงครองผลิตภัณฑ์ที่ต้องการเสียงตอบรับที่ปรับแต่งและตั้งโปรแกรมได้
นี่เป็นส่วนที่บทความทั่วๆ ไปส่วนใหญ่จะข้ามไป แต่เป็นที่ที่ออดเพียโซแบบพาสซีฟอาศัยหรือตายในการออกแบบจริง ปฏิบัติต่อออดเหมือนโหลดความจุไม่ใช่ตัวต้านทาน
ออดเพียโซอิเล็กทริกแบบพาสซีฟขับเคลื่อนด้วยรูปคลื่นสลับ - คลื่นสี่เหลี่ยม (ทั่วไปในการออกแบบแบบฝัง) หรือสัญญาณ PWM จากอุปกรณ์ต่อพ่วงตัวจับเวลา ระดับ DC คงที่ทำให้เกิดการคลิกเบาๆ เพียงครั้งเดียว โทนเสียงที่ต่อเนื่องต้องอาศัยการสั่นอย่างต่อเนื่อง แรงดันไฟฟ้าของไดรฟ์จากจุดสูงสุดถึงจุดสูงสุด ไม่ใช่แหล่งจ่ายไฟ DC เป็นตัวกำหนดความดัง: การเพิ่ม Vp-p เป็นสองเท่าจะเพิ่มพลังเสียงที่แผ่ออกมาเป็นสองเท่าโดยประมาณ (ประมาณ +6 dB) จนถึงขีดจำกัดทางกลของเซรามิก แรงดันไฟฟ้าของไดรฟ์โดยทั่วไปทำงาน3–25 V หน้าโดยที่ 3 V, 5 V และ 12 V p-p เป็นค่าที่ใช้กันทั่วไปมากที่สุดสำหรับการออกแบบแบบพกพา ผู้บริโภค และทางอุตสาหกรรม ตามลำดับ
ในทางไฟฟ้า องค์ประกอบเพียโซจะมีพฤติกรรมเหมือนตัวเก็บประจุขนาดเล็ก — โดยปกติแล้ว10–30 nFสำหรับชิ้นส่วนมาตรฐาน การดึงกระแสไฟฟ้าถูกครอบงำโดยกระแสการกระจัดที่จำเป็นในการชาร์จและคายประจุประจุนั้นในแต่ละช่วงการเปลี่ยนภาพ ไม่ใช่โดยกระแส DC ที่สม่ำเสมอ ผลลัพธ์ที่ได้ในทางปฏิบัติ: ออดแบบเพียโซแบบพาสซีฟมีประสิทธิภาพอย่างมาก (มักจะ 5–10 mA) และต่างจากออดแม่เหล็กตรงที่ไม่จำเป็นต้องใช้ฟลายแบ็คไดโอดเพราะไม่มีขดลวดเหนี่ยวนำให้ยุบตัว ตัวบ่งชี้ขนาดเล็กและเงียบสามารถขับเคลื่อนได้โดยตรงจากพินไมโครคอนโทรลเลอร์ สัญญาณเตือนที่ดังกว่าต้องใช้ทรานซิสเตอร์, MOSFET หรือ IC ไดรเวอร์เพียโซเฉพาะ
SPL ที่วัดสำหรับออดเพียโซแบบพาสซีฟ โดยทั่วไปจะอ้างอิงที่ 10 ซม. และที่ความถี่เรโซแนนซ์ (มักจะ 70–90 dB สำหรับชิ้นส่วนมาตรฐาน และสูงกว่าสำหรับองค์ประกอบขนาดใหญ่) เนื่องจากเอาท์พุตหลุดออกจากเสียงสะท้อนอย่างรวดเร็ว ขั้นตอนการออกแบบที่มีค่าที่สุดขั้นตอนเดียวคือการยืนยันความถี่เรโซแนนซ์พิกัดของชิ้นส่วนแล้วขับไปตรงนั้น ลดอัตราสำหรับระยะทางเสมอ: ใช้กฎกำลังสองผกผัน (SPL ลดลง ~6 dB ต่อระยะทางสองเท่า) เมื่อคุณประมาณความดังของหูฟังชนิดใส่ในหูที่ตำแหน่งของผู้ฟัง
ทีมงานผลิตภัณฑ์สมัยใหม่ต้องเผชิญกับพื้นที่ในการติดตั้งที่จำกัด งบประมาณด้านพลังงานที่เข้มงวด และความต้องการความคิดเห็นจากผู้ใช้ที่เชื่อถือได้ ออดเพียโซอิเล็กทริกแบบพาสซีฟจะตอบทั้งสาม:
สำหรับอุปกรณ์อัจฉริยะ อุปกรณ์ทางการแพทย์ เครื่องใช้ไฟฟ้า หรือตัวควบคุมทางอุตสาหกรรม ออดเพียโซแบบพาสซีฟที่ได้รับการคัดเลือกอย่างดีจะปรับปรุงทั้งการใช้งานและการรับรู้คุณภาพของผลิตภัณฑ์
ผลิตภัณฑ์ใดๆ ที่ต้องการเสียงแจ้งเตือนที่ตั้งโปรแกรมได้ชัดเจนก็เป็นตัวเลือก ขนาดที่เล็กและประสิทธิภาพเหมาะกับอุตสาหกรรมที่หลากหลาย:
| อุตสาหกรรม | ตัวอย่างการใช้งาน |
|---|---|
| อิเล็กทรอนิกส์ยานยนต์ | การแจ้งเตือนบนแดชบอร์ด การแจ้งเตือนด้านความปลอดภัย ผลตอบรับของระบบควบคุม |
| เครื่องใช้ในครัวเรือน | ไมโครเวฟ เครื่องซักผ้า เครื่องปรับอากาศ อุปกรณ์สมาร์ทโฮม |
| อุปกรณ์การแพทย์ | อุปกรณ์ติดตาม เครื่องมือทดสอบ ระบบแจ้งเตือนผู้ป่วย |
| อุปกรณ์สื่อสาร | ตัวบ่งชี้สัญญาณเสียงยืนยันการทำงาน |
| ระบบรักษาความปลอดภัย | อุปกรณ์แจ้งเตือน ระบบควบคุมการเข้าออก อุปกรณ์แจ้งเตือน |
ความสามารถในการสร้างโทนเสียงที่แตกต่างกันหลายโทนทำให้ออดพาสซีฟแบบพาสซีฟมีคุณค่าอย่างยิ่งในผลิตภัณฑ์อัจฉริยะที่ต้องถ่ายทอดข้อความที่แตกต่างกัน เช่น เสียงร้องก่อนสัญญาณเตือนเทียบกับเสียงครวญครางแบบเต็ม ผ่านเอาต์พุตเดียว
การเลือกออดที่ถูกต้องหมายถึงการปรับสมดุลข้อจำกัดทางไฟฟ้า อะคูสติก และเครื่องกล การจับคู่ที่ไม่ดีทำให้มีปริมาณไม่เพียงพอ การทำงานไม่เสถียร หรือสิ้นเปลืองพลังงาน
MEIDI ทำงานร่วมกับลูกค้าเพื่อปรับแต่งการกำหนดค่าออด เช่น แรงดันไฟฟ้าของไดรฟ์ เสียงสะท้อน และรอยเท้า ตามการออกแบบผลิตภัณฑ์ที่แน่นอน แทนที่จะบังคับชิ้นส่วนที่มีขนาดเดียวให้เหมาะกับทุกชิ้นส่วน
| คุณสมบัติ | Piezoelectric Buzzer แบบพาสซีฟ | ออดที่ใช้งานอยู่ |
|---|---|---|
| การสร้างเสียง | ต้องใช้สัญญาณความถี่ภายนอก | มีออสซิลเลเตอร์ภายใน |
| ควบคุมความยืดหยุ่น | สูง — รองรับโทนเสียงและท่วงทำนองที่แตกต่างกัน | จำกัดเพียงหนึ่งโทนเสียงที่ตั้งไว้ล่วงหน้า |
| วิธีการขับ | คลื่นสี่เหลี่ยม / PWM (Vp-p) | แรงดันไฟฟ้ากระแสตรง |
| ประสิทธิภาพการใช้พลังงาน | กระแสไฟต่ำ (โดยทั่วไป 5–10 mA) | สูงกว่านั้นขึ้นอยู่กับวงจรภายใน |
| ส่วนประกอบภายนอก | ไม่มีไดโอดฟลายแบ็ค อาจต้องใช้ไดรเวอร์เพื่อให้ได้เสียงที่ดัง | ไม่มี — ส่งเสียงบน DC |
| แอปพลิเคชั่นที่ดีที่สุด | อุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ อุปกรณ์ที่ตั้งโปรแกรมได้ | ผลิตภัณฑ์แจ้งเตือนและแจ้งเตือนที่เรียบง่าย |
ทางเลือกขึ้นอยู่กับผลิตภัณฑ์ เมื่อการปรับแต่งเสียงและการควบคุมอัจฉริยะเป็นเรื่องสำคัญ สัญญาณเสียงเพียโซอิเล็กทริกแบบพาสซีฟจะให้ข้อได้เปรียบที่ชัดเจน
ตารางด้านล่างแสดงรายชื่อตัวแทนออดเพียโซอิเล็กทริกแบบพาสซีฟจากแค็ตตาล็อกการผลิตของเรา (Jiangsu Meidi Intelligent Technology Co., Ltd.) ทั้งหมดเป็นองค์ประกอบเพียโซของไดรฟ์ภายนอก (ประเภททรานสดิวเซอร์) แรงดันไฟฟ้าของไดรฟ์เป็นสัญญาณจากยอดถึงยอดที่แนะนำ SPL คือพิกัดขั้นต่ำของผู้ผลิตที่วัดที่ 10 ซม. ที่มีการสั่นพ้อง ความจุจะแสดงตามที่ระบุไว้ในแค็ตตาล็อก
| แบบอย่าง | พิมพ์ | ไดรฟ์ V (Vp-p) | ความถี่เรโซแนนซ์ | นาที. สปล | ขนาด (มม.) | การดำเนินงาน พิสัย | พื้นที่จัดเก็บ. พิสัย |
|---|---|---|---|---|---|---|---|
| HNR-1295 | เปียโซ, พาสซีฟ | 3.0 | 4000 ± 500 เฮิรตซ์ | ≥ 85 เดซิเบล | Φ12.0 × 9.0 | -20 ถึง +70 °C | -30 ถึง +80 °C |
| HNR-1207PA5.0 | เปียโซ, พาสซีฟ | 5.0 | 4000 ± 500 เฮิรตซ์ | ≥ 80 เดซิเบล | Φ12.5 × 7.0 | -20 ถึง +70 °C | -30 ถึง +80 °C |
| HNR-1255PA6.5 | เปียโซ, พาสซีฟ | 5.0 | 4000 ± 500 เฮิรตซ์ | ≥ 80 เดซิเบล | Φ12.5 × 5.5 | -20 ถึง +70 °C | -30 ถึง +80 °C |
| HNR-1360-7.6 | เปียโซ, พาสซีฟ | 5.0 | 4000 ± 500 เฮิรตซ์ | ≥ 85 เดซิเบล | Φ13.0 × 6.0 |
-20 ถึง +70 °C | -30 ถึง +80 °C |
| HNR-1407PA75 | เปียโซ, พาสซีฟ | 5.0 | 4000 ± 500 เฮิรตซ์ | ≥ 85 เดซิเบล | Φ14.0 × 7.0 | -20 ถึง +70 °C | -30 ถึง +80 °C |
| HND-2308P | องค์ประกอบเพียโซ | 3.0 | 1650 ±20%เฮิร์ตซ์ |
88 ± 3 เดซิเบล | Φ23.0 × 8.0 | -20 ถึง +70 °C | -30 ถึง +80 °C |
ออดคุณภาพสูงขึ้นอยู่กับการผลิตที่แม่นยำ การเลือกใช้วัสดุที่มีระเบียบวินัย และการควบคุมคุณภาพที่สม่ำเสมอ MEIDI ผสมผสานประสบการณ์การผลิต 15 ปีเข้ากับอุปกรณ์ทดสอบอัตโนมัติที่ตรวจสอบ SPL และความถี่ในแบตช์ต่างๆ ตั้งแต่อุปกรณ์สำหรับผู้บริโภคขนาดกะทัดรัดไปจนถึงการใช้งานในอุตสาหกรรม ผลิตภัณฑ์ออดของเราถูกสร้างขึ้นเพื่อการทำงานที่มั่นคงและอายุการใช้งานที่ยาวนาน
ลูกค้าที่เลือก MEIDI จะได้รับประโยชน์จากการสนับสนุนทางเทคนิคระดับมืออาชีพ ตัวเลือกผลิตภัณฑ์ที่ปรับแต่งได้ และการจัดหาที่เชื่อถือได้ ไม่ว่าคุณจะต้องการชิ้นส่วนแคตตาล็อกมาตรฐานหรือออดที่ออกแบบมาเพื่อเสียงสะท้อน แรงดันไฟฟ้า และรอยเท้าเฉพาะ
คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างออดเพียโซอิเล็กทริกแบบพาสซีฟและออดแบบแอคทีฟ?
ตอบ: ออดเพียโซอิเล็กทริกแบบพาสซีฟต้องใช้สัญญาณขับเคลื่อนภายนอก (คลื่นสี่เหลี่ยม / PWM) เพื่อสร้างเสียง ในขณะที่ออดเซอร์แบบแอคทีฟประกอบด้วยออสซิลเลเตอร์ภายในและส่งเสียงอัตโนมัติเมื่อมีการจ่ายไฟ DC ประเภทพาสซีฟให้ความยืดหยุ่นของโทนเสียง ประเภทแอคทีฟจะขับง่ายกว่า
คำถามที่ 2: ออดเพียโซอิเล็กทริกแบบพาสซีฟสามารถสร้างเสียงที่แตกต่างกันได้หรือไม่
ก. ใช่. เนื่องจากเสียงถูกสร้างขึ้นจากสัญญาณความถี่ภายนอก นักออกแบบจึงสามารถตั้งโปรแกรมโทน รูปแบบ และแม้แต่ท่วงทำนองต่างๆ ได้ เช่น เสียงร้องก่อนสัญญาณเตือนเทียบกับเสียงครวญครางอย่างต่อเนื่องจากส่วนประกอบเดียว
คำถามที่ 3: ออดเพียโซอิเล็กทริกแบบพาสซีฟเหมาะสำหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่หรือไม่
ก. ใช่. การดึงกระแสไฟต่ำ (โดยทั่วไปคือ 5–10 mA) และลักษณะการเก็บประจุ ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบพกพา อุปกรณ์อัจฉริยะ และผลิตภัณฑ์ประหยัดพลังงาน
คำถามที่ 4: ฉันจำเป็นต้องมีไดโอดฟลายแบ็กเพื่อขับเคลื่อนออดเพียโซแบบพาสซีฟหรือไม่
ตอบ: ไม่ องค์ประกอบเพียโซเป็นแบบคาปาซิทีฟ ไม่ใช่อุปนัย จึงไม่สร้างแรงเคลื่อนไฟฟ้าย้อนกลับ ตัวบ่งชี้ขนาดเล็กมักจะสามารถขับเคลื่อนได้โดยตรงจากพินไมโครคอนโทรลเลอร์ สัญญาณเตือนที่ดังกว่าอาจต้องใช้ทรานซิสเตอร์หรือไอซีไดรเวอร์ แต่ไม่ใช่ฟลายแบ็คไดโอด
คำถามที่ 5: ฉันควรใช้แรงดันไฟฟ้าของไดรฟ์เท่าใด
ตอบ: ขึ้นอยู่กับอุปทานและระยะไดร์เวอร์ของคุณ ตัวเลือกทั่วไปคือ 3 V p-p (พกพา), 5 V p-p (ผู้บริโภค/MCU) และ 12 V p-p (อุตสาหกรรม) จับคู่ความถี่เรโซแนนซ์ที่กำหนดและเคารพ Vp-p สูงสุดของชิ้นส่วนเพื่อหลีกเลี่ยงไม่ให้เซรามิกเสียหาย
คำถามที่ 6: MEIDI สามารถจัดหาโซลูชันออดเพียโซอิเล็กทริกแบบพาสซีฟที่ปรับแต่งเองได้หรือไม่
ก. ใช่. MEIDI รองรับข้อกำหนดเฉพาะ แรงดันไฟฟ้าของไดรฟ์ ความถี่เรโซแนนซ์ และรอยเท้าที่แตกต่างกัน และสามารถพัฒนาออดที่ตรงกับการใช้งานของคุณได้
ออดเพียโซอิเล็กทริกแบบพาสซีฟมีบทบาทสำคัญในผลิตภัณฑ์อิเล็กทรอนิกส์สมัยใหม่ โดยให้เสียงตอบรับที่มีประสิทธิภาพ ยืดหยุ่น และเชื่อถือได้ การใช้พลังงานต่ำ การออกแบบที่กะทัดรัด และความสามารถด้านเสียงที่ตั้งโปรแกรมได้ ทำให้เป็นตัวเลือกที่ต้องการในทุกที่ที่เสียงที่ปรับแต่งมานั้นมีความสำคัญ ที่ Jiangsu Meidi Intelligent Technology Co., Ltd. เราสนับสนุนความสามารถดังกล่าวด้วยวินัยในการผลิตเป็นเวลา 15 ปีและข้อกำหนดเฉพาะที่ตรวจสอบได้จริง
หากคุณต้องการออดเพียโซอิเล็กทริกแบบพาสซีฟที่เชื่อถือได้สำหรับโปรเจ็กต์ต่อไปของคุณติดต่อเราวันนี้. ทีมวิศวกรของเราจะช่วยคุณจับคู่แรงดันไฟฟ้าของไดรฟ์ เสียงสะท้อน และรอยเท้ากับการออกแบบของคุณ และจัดหาตัวอย่างฟรีเพื่อให้คุณสามารถตรวจสอบประสิทธิภาพก่อนความมุ่งมั่น
