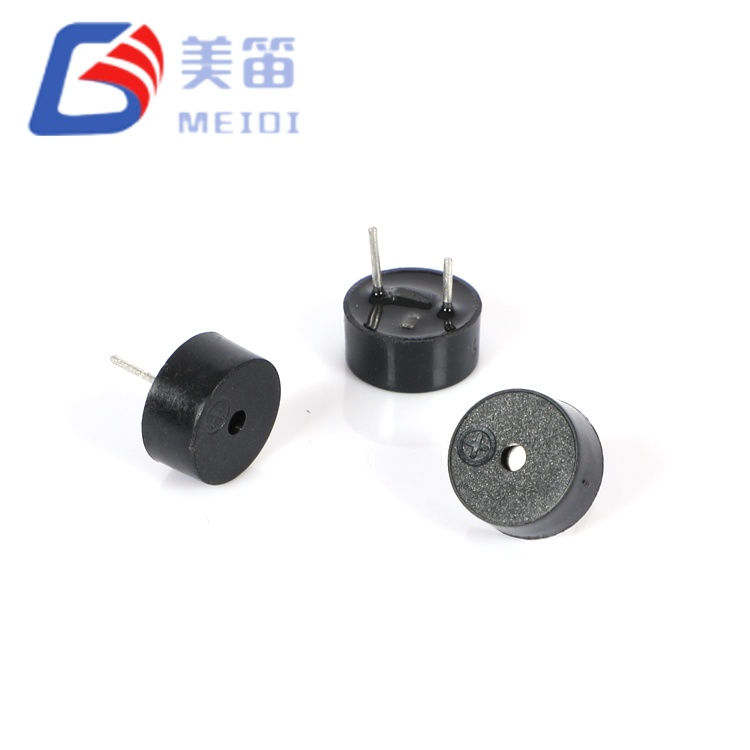

แรงดันไฟฟ้าสามแบบ — 3V (1.5–4.5V), 5V (3–7V) และ 12V (8–16V) — ใช้ข้อกำหนดความถี่เรโซแนนซ์เดียวกันที่ 2700 ± 300 Hz
วงจรออสซิลเลเตอร์ในตัว — แอปพลิเคชัน DC สร้างเอาต์พุตโทนเสียงคงที่โดยไม่ต้องใช้ PWM ภายนอกหรือการปรับสัญญาณ
ความดันเสียง ≥85 dB ที่ 10 ซม. — ค่าต่ำสุดที่ระบุสำหรับทั้งสามตัวแปรที่แรงดันไฟฟ้าที่กำหนดตามลำดับ
ตัวเครื่องน้ำหนักเบา 0.71 กรัม (ตามสเปค)
ตัวเรือน PBT สีดำ; อุณหภูมิในการทำงาน -20 °C ถึง +70 °C, อุณหภูมิในการเก็บรักษา -30 °C ถึง +80 °C
โปรไฟล์ความสูง 4.2 มม. (ตามข้อกำหนด)
| พารามิเตอร์ | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 โวลต์กระแสตรง | 5 โวลต์กระแสตรง | 12 โวลต์กระแสตรง |
| แรงดันไฟฟ้าที่ใช้งาน | 1.5 – 4.5 โวลต์กระแสตรง | 3 – 7 โวลต์กระแสตรง | 8 – 16 โวลต์กระแสตรง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ | ≤ 30 มิลลิแอมป์ | ≤ 30 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส |

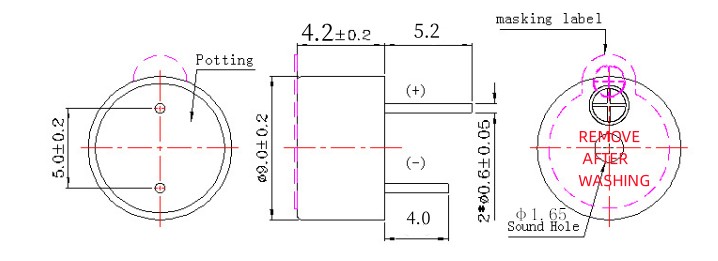

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 4.2 มม | 9.0 × 4.2 มม | 9.0 × 4.2 มม |
| น้ำหนัก | 0.71 ก | 0.71 ก | 0.71 ก |
| วัสดุที่อยู่อาศัย | PBT สีดำ | PBT สีดำ | PBT สีดำ |

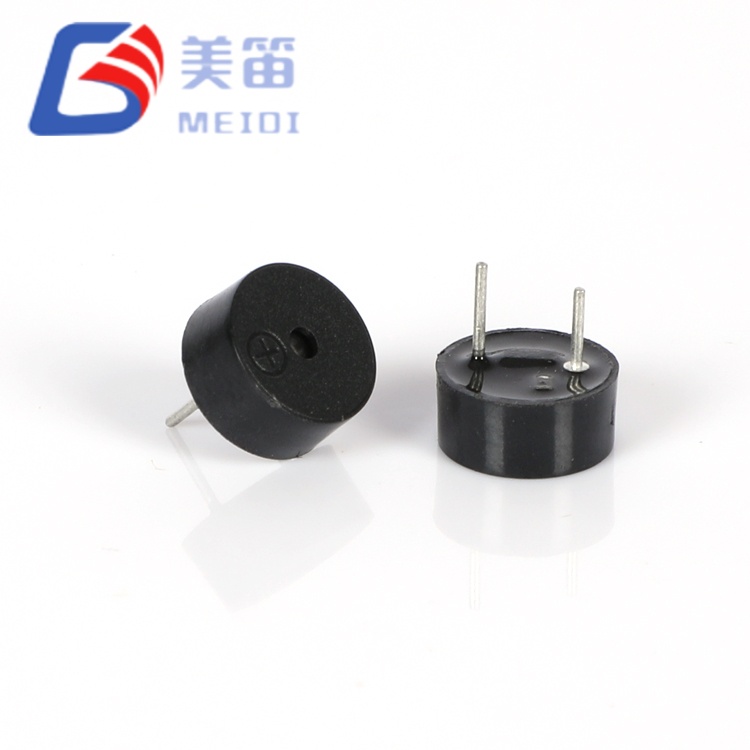

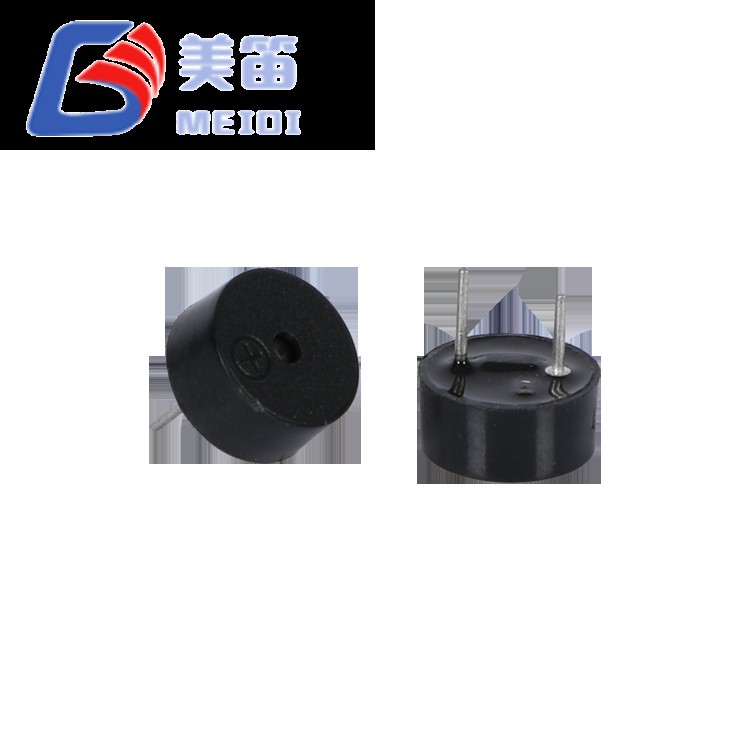

ขนาดกะทัดรัด 9.0 × 4.2 มม. — ขนาดที่ระบุสำหรับการติดตั้งรูทะลุ
ออสซิลเลเตอร์ในตัวช่วยลดการขับเคลื่อนภายนอก — การใช้งานแรงดันไฟฟ้ากระแสตรงจะสร้างโทนเสียงคงที่ 2700 ± 300 Hz โดยไม่ต้องใช้ PWM ภายนอกหรือเครื่องกำเนิดสัญญาณ
ระดับแรงดันไฟฟ้าสามระดับ — ตัวแปร 3V, 5V และ 12V ช่วยให้สามารถเลือกตามรางแรงดันไฟฟ้าของระบบที่มีอยู่
น้ำหนัก 0.71 กรัม — ตามข้อกำหนด

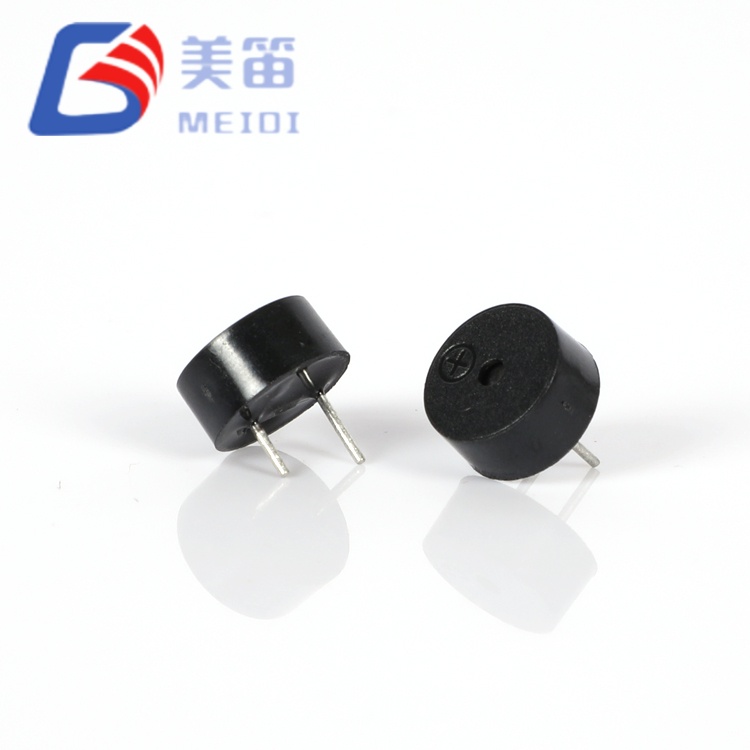

การติดตั้งรูทะลุแบบโพลาไรซ์ — การทำเครื่องหมายขั้วพินบ่งชี้การวางแนวที่ถูกต้อง
ตัวเรือน PBT สีดำสำหรับการประกอบทางอุตสาหกรรม — เข้ากันได้กับการบัดกรีด้วยคลื่นที่อุณหภูมิ 255 ± 15 °C และการบัดกรีด้วยตนเองที่ 360 ± 10 °C ต่อข้อกำหนด
กระแสไฟดึง ≤ 30 mA ที่แรงดันไฟฟ้าที่กำหนด — กระแสไฟทำงานสูงสุดที่ระบุ
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer ที่ใช้งานผ่านรูแม่เหล็กไฟฟ้า | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 โวลต์กระแสตรง | จุดปฏิบัติการที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 1.5 – 4.5 โวลต์กระแสตรง | ช่วงต่อเนื่อง |

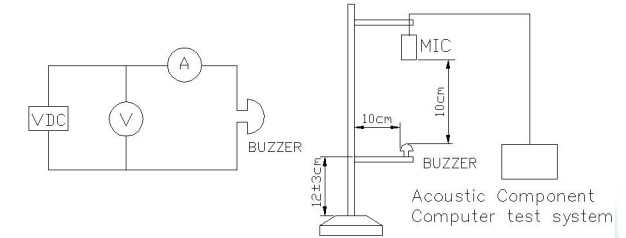

| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 3V สนามว่าง |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ | ที่ 3V |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 4.2 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.71 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| การบัดกรี (Reflow) | 245 ± 15 °C, 3 วินาที | 180 °C อุ่นเครื่อง 40–70 วินาที; สูงสุด 3 รอบ |
| การบัดกรี(คลื่น) ★ | 255 ± 15 °C, 4–6 วินาที | แนะนำให้ผ่าน 2–3 ครั้ง |
| การบัดกรี (แบบแมนนวล) ★ | 360 ± 10 °C, 2–5 วินาที | แนะนำให้ผ่าน 2–3 ครั้ง |
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer ที่ใช้งานผ่านรูแม่เหล็กไฟฟ้า | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์กระแสตรง | จุดปฏิบัติการที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 3 – 7 โวลต์กระแสตรง | ช่วงต่อเนื่อง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 5V สนามว่าง |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ | ที่ 5V |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 4.2 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.71 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| การบัดกรี (Reflow) | 245 ± 15 °C, 3 วินาที | 180 °C อุ่นเครื่อง 40–70 วินาที; สูงสุด 3 รอบ |
| การบัดกรี(คลื่น) ★ | 255 ± 15 °C, 4–6 วินาที | แนะนำให้ผ่าน 2–3 ครั้ง |
| การบัดกรี (แบบแมนนวล) ★ | 360 ± 10 °C, 2–5 วินาที | แนะนำให้ผ่าน 2–3 ครั้ง |
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer ที่ใช้งานผ่านรูแม่เหล็กไฟฟ้า | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลต์กระแสตรง | จุดปฏิบัติการที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 8 – 16 โวลต์กระแสตรง | ช่วงต่อเนื่อง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 12V สนามว่าง |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ | ที่ 12V |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 4.2 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.71 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| การบัดกรี (Reflow) | 245 ± 15 °C, 3 วินาที | 180 °C อุ่นเครื่อง 40–70 วินาที; สูงสุด 3 รอบ |
| การบัดกรี(คลื่น) ★ | 255 ± 15 °C, 4–6 วินาที | แนะนำให้ผ่าน 2–3 ครั้ง |
| การบัดกรี (แบบแมนนวล) ★ | 360 ± 10 °C, 2–5 วินาที | แนะนำให้ผ่าน 2–3 ครั้ง |
หมายเหตุ: ข้อมูลต่อไปนี้ดึงมาจากรายงานการทดสอบที่แนบมากับข้อกำหนดผลิตภัณฑ์ MEIDI ค่าเหล่านี้แสดงให้เห็นถึงการกระจายโดยทั่วไปจากชุดการผลิตตัวอย่าง และไม่มีการรับประกันข้อกำหนดเฉพาะ
| ตัวแปร | ช่วง SPL (เดซิเบล) | ช่วงกระแส (mA) | ช่วงความถี่ (เฮิร์ตซ์) | เส้นผ่านศูนย์กลาง (มม.) | อืม) |
| HNT-9042-03 | 86.5 – 89.5 | 22.8 – 26.5 | 2690 – 2730 | 9.07 – 9.15 น | 4.20 – 4.22 |
| HNT-9042-05 | 86.5 – 89.5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87.3 – 89.9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4.25 – 4.21* |
หมายเหตุ: บรรทัดข้อมูลตัวอย่าง HNT-9042-12 ที่ 2 แสดงขนาด H 42.1 มม. ซึ่งเป็นข้อผิดพลาดในการพิมพ์ในรายงานการทดสอบต้นฉบับ มิติที่ระบุคือ 4.2 ± 0.2 มม.
ข้อมูลจำเพาะที่รับประกันแสดงอยู่ในตารางข้อกำหนดทางเทคนิคด้านบน ติดต่อ MEIDI เพื่อขอข้อมูลการทดสอบแบตช์ตามจริง
เครื่องมือวัดและทดสอบแบบใช้มือถือ — การได้ยินเสียงสมบูรณ์และการแจ้งเตือนเกณฑ์ในมัลติมิเตอร์ ออสซิลโลสโคป และเครื่องสอบเทียบภาคสนาม
อุปกรณ์ทางการแพทย์แบบพกพา — เครื่องตรวจน้ำตาลกลูโคสที่ทำงานด้วยแบตเตอรี่ เครื่องวัดออกซิเจนในเลือด และเครื่องพ่นยาที่ต้องการการแจ้งเตือนด้วยเสียงแบบ Low Profile
เครื่องใช้ไฟฟ้าและเครื่องใช้ไฟฟ้าขนาดเล็ก เช่น ตัวจับเวลาไมโครเวฟ เสียงเตือนเมื่อเครื่องชงกาแฟเสร็จสิ้น และการแจ้งเตือนการเปลี่ยนแผ่นกรองเครื่องฟอกอากาศ
เซ็นเซอร์รักษาความปลอดภัยแบบใช้แบตเตอรี่ — เซ็นเซอร์สัมผัสประตู/หน้าต่าง อุปกรณ์ตรวจจับความเคลื่อนไหว และสัญญาณทดสอบสัญญาณเตือนควัน
อุปกรณ์โทรคมนาคม — การแจ้งเตือนข้อผิดพลาดของ UPS ที่ติดตั้งในชั้นวาง เสียงสถานะสวิตช์เครือข่าย และเสียงตอบรับของระบบ PBX
อุปกรณ์อิเล็กทรอนิกส์เพื่อการศึกษาและงานอดิเรก — เสียงตอบรับจากโครงการ Arduino และ Raspberry Pi
| การพิจารณาการออกแบบ | คุณสมบัติซีรีส์ HNT-9042 |
| รอยเท้าขนาดกะทัดรัด | ขนาดที่ระบุ 9.0 × 4.2 มม |
| แรงดันไฟฟ้าหลายระบบ | มีสามรุ่น (3V/5V/12V) ใช้ข้อกำหนดความถี่เรโซแนนซ์เดียวกันที่ 2700 ± 300 Hz |
| วงจรขับเคลื่อนแบบง่าย | ออสซิลเลเตอร์ในตัวช่วยลดการทำงานของเครื่องกำเนิดสัญญาณ PWM ภายนอกหรือตัวจับเวลาไมโครคอนโทรลเลอร์ |
| การติดตั้งผ่านรู | การติดตั้ง PCB แบบลีดทรูช่วยรักษากลไก |
| การประกอบเทคโนโลยีผสม | ตัวเรือน PBT รองรับการบัดกรีด้วยคลื่นและการทำงานซ้ำแบบแมนนวลตามข้อกำหนด |
ขอตัวอย่างเพื่อประเมินความดันเสียง การใช้กระแสไฟ และระยะห่างความสูงในกล่องหุ้มเป้าหมายของคุณ
ข้อมูลจำเพาะของ MEIDI 9042 Electromagnetic Active Buzzer กำหนดการทดสอบความน่าเชื่อถือดังต่อไปนี้:
การจัดเก็บที่อุณหภูมิสูง — 48 ชั่วโมงที่ +80 ± 2 °C คืนที่อุณหภูมิห้องเป็นเวลา 2 ชั่วโมงก่อนการทดสอบ
การจัดเก็บที่อุณหภูมิต่ำ — 48 ชั่วโมงที่ -30 ± 2 °C คืนที่อุณหภูมิห้องเป็นเวลา 2 ชั่วโมงก่อนการทดสอบ
วงจรอุณหภูมิ — 5 รอบ: -30 °C เปิดรับแสง 30 นาที, +80 °C เปิดรับแสง 30 นาที; คืนที่อุณหภูมิห้องเป็นเวลา 2 ชั่วโมงก่อนการทดสอบ
การทดสอบการตก — ตำแหน่งแนวนอน ตกอย่างอิสระจากกระดานไม้เนื้อแข็งหนา 75 ซม. ถึง 10 มม. หยด 3 ครั้ง ตรวจสอบรูปลักษณ์และวัดประสิทธิภาพทางไฟฟ้า
การทดสอบการสั่นสะเทือน — 10–55 Hz, แอมพลิจูด 1.0 มม., แกน XYZ, รวม 0.5 ชั่วโมง; เวลาในการกวาดตั้งแต่ 10 ถึง 55 Hz และย้อนกลับภายใต้แอมพลิจูดเดียว 1.0 มม. คือ 1 นาที
การทดสอบความชื้น — 48 ชั่วโมงที่ 50 ± 5 °C / 90–95% RH คืนสภาพที่อุณหภูมิห้องเป็นเวลา 2 ชั่วโมงก่อนการทดสอบ
ความต้านทานความร้อนของบัดกรี — จุ่มลีดในบัดกรีหลอมเหลวที่ 250 ± 5 °C เป็นเวลา 10 ± 0.5 วินาที ตัวเครื่องอยู่ห่างจากบัดกรี 2.0 มม.
หมายเหตุ: เงื่อนไขการทดสอบทั้งหมดเป็นไปตามที่ระบุไว้ในข้อมูลจำเพาะผลิตภัณฑ์ซีรีส์ MEIDI HNT-9042 ลงวันที่ 2023-11-07 ติดต่อ MEIDI เพื่อขอรายละเอียดโปรโตคอลการทดสอบการผลิตและข้อมูลการทดสอบแบทช์ตามจริง
1. ฉันจะเลือกระหว่าง HNT-9042-03, HNT-9042-05 และ HNT-9042-12 ได้อย่างไร
การเลือกขึ้นอยู่กับแรงดันไฟฟ้ากระแสตรงที่มีอยู่ของคุณ HNT-9042-03 (1.5–4.5V) เหมาะสำหรับระบบลอจิก 3.3V และโครงการไมโครคอนโทรลเลอร์แรงดันต่ำ HNT-9042-05 (3–7V) ตรงกับตรรกะทางอุตสาหกรรม 5V และแรงดันไฟฟ้าควบคุมอุปกรณ์มาตรฐาน HNT-9042-12 (8–16V) ได้รับการออกแบบมาสำหรับบัสควบคุมอุตสาหกรรม 12V และอุปกรณ์จ่ายไฟของระบบรักษาความปลอดภัย ทั้งสามรุ่นมีข้อกำหนดความถี่เรโซแนนซ์เหมือนกันที่ 2700 ± 300 Hz และมีข้อกำหนดความดันเสียงขั้นต่ำเหมือนกัน
2. ฉันสามารถใช้ HNT-9042-03 กับพิน GPIO ไมโครคอนโทรลเลอร์ 3.3V ได้หรือไม่
ช่วงแรงดันไฟฟ้าใช้งาน HNT-9042-03 คือ 1.5–4.5V DC ซึ่งรวมถึง 3.3V อย่างไรก็ตาม กระแสไฟที่ใช้งาน ≤30 mA ที่ 3V จะต้องได้รับการตรวจสอบเทียบกับความสามารถในการจ่ายกระแสไฟของพินไมโครคอนโทรลเลอร์ ตรวจสอบว่าแหล่งกำเนิดขับเคลื่อนสามารถจ่ายกระแสไฟ ≤30 mA ที่แรงดันไฟฟ้าที่ใช้งาน ติดต่อ MEIDI เพื่อขอคำแนะนำเกี่ยวกับวงจรขับเคลื่อน หากจำเป็น
3. ความสูงของตู้ขั้นต่ำเหนือซาวด์โฮล HNT-9042 คือเท่าใด?
ตรวจสอบให้แน่ใจว่ามีช่องว่างเหนือรูเสียงเพียงพอ เพื่อหลีกเลี่ยงการลดทอนความดันเสียง อ้างถึงข้อควรระวังในข้อกำหนดผลิตภัณฑ์ MEIDI
4. ซีรีส์ HNT-9042 เหมาะสำหรับการทำงานต่อเนื่องหรือไม่
ช่วงอุณหภูมิในการทำงานคือ -20 °C ถึง +70 °C ต่อข้อกำหนด หากต้องการสอบถามข้อมูลการดำเนินงานอย่างต่อเนื่อง โปรดติดต่อ MEIDI
5. ซีรีส์ HNT-9042 สามารถใช้แทนออดแบบพาสซีฟในการออกแบบที่มีอยู่ได้หรือไม่
HNT-9042 เป็นออดแบบแอคทีฟที่มีออสซิลเลเตอร์ในตัว ในขณะที่ออดแบบพาสซีฟต้องใช้สัญญาณไดรฟ์ AC ภายนอก การเปลี่ยนออดแบบพาสซีฟด้วยออดที่ใช้งานอยู่ HNT-9042 จำเป็นต้องมีการปรับเปลี่ยนวงจร: ถอดวงจรขับเคลื่อนภายนอกออก และเชื่อมต่อ HNT-9042 เข้ากับรางแรงดันไฟฟ้ากระแสตรงที่เหมาะสมโดยตรง การกำหนดค่าพินของรูเจาะอาจแตกต่างไปจากขนาดเสียงกริ่งแบบพาสซีฟ ตรวจสอบเส้นผ่านศูนย์กลางพิน ระยะพิทช์ และขั้วกับโครงร่าง PCB ดั้งเดิม ติดต่อ MEIDI เพื่อประเมินความเป็นไปได้ในการเปลี่ยน
1.อย่าใช้แรงดันไฟฟ้าเกินช่วงแรงดันไฟฟ้าที่กำหนด
2.ผลิตภัณฑ์นี้เป็นแบบเปิดและไม่เป็นไปตามข้อกำหนดกันน้ำหรือกาวรั่ว
3.การใช้งานเป็นเวลานานในสภาพแวดล้อมที่มีก๊าซกัดกร่อนอาจกัดกร่อนส่วนประกอบของออดและขัดขวางการทำงานที่เหมาะสม

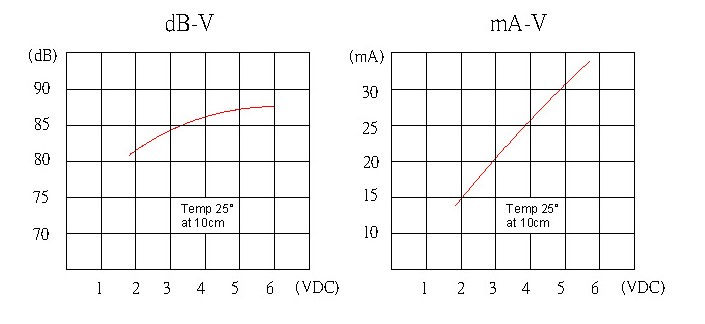

4.ประสิทธิภาพความดันเสียงของออดจะเปลี่ยนตามแรงดันไฟฟ้าหรือกระแสที่ใช้ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าหรือกระแสไฟฟ้าในการทำงานเป็นไปตามข้อกำหนดข้อกำหนด
5.หลีกเลี่ยงการวางแผ่นกั้นไว้ด้านหน้าช่องเสียงหรือปิดไว้ เนื่องจากอาจทำให้การทำงานไม่เสถียร

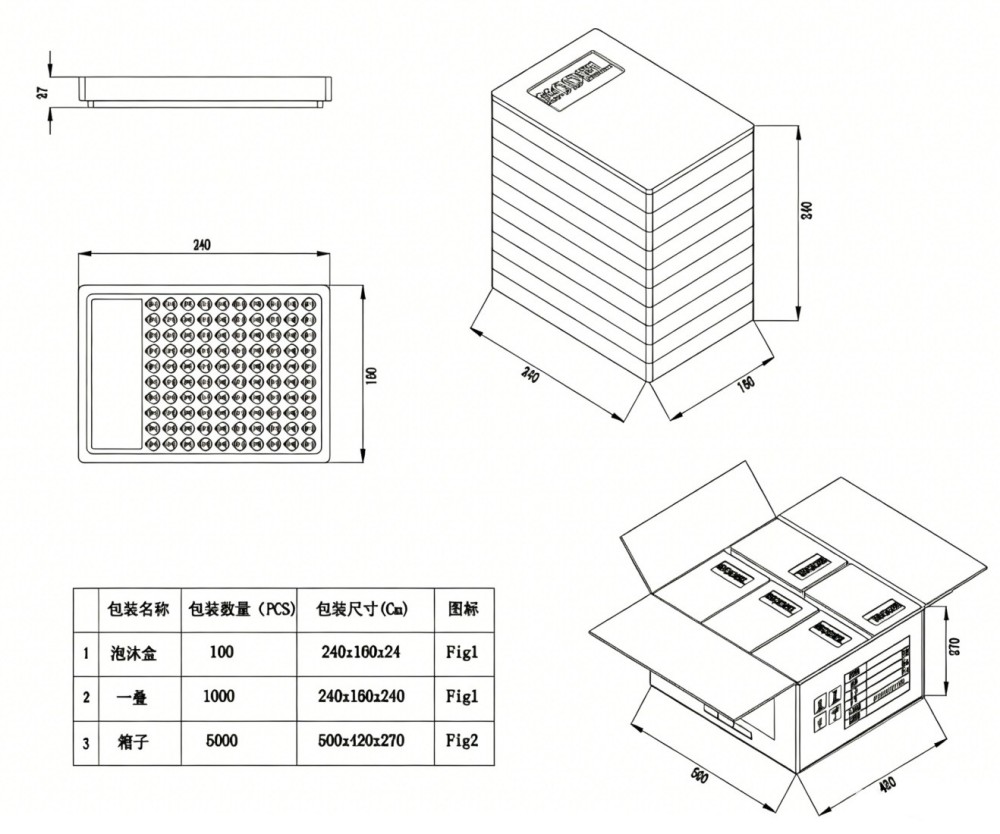

6.ควรเก็บออดไว้ในบรรจุภัณฑ์ที่เหมาะสมเพื่อหลีกเลี่ยงความชื้น สนิม และการเกิดออกซิเดชันของขั้วต่อพิน
สำหรับการตรวจสอบตัวอ้างอิงโยงกับออดผ่านรูแบบเดิม เอกสารข้อมูลซีรีส์ การประเมินตัวอย่างตัวแปรแรงดันไฟฟ้า หรือการกำหนดค่าลีดแบบกำหนดเอง โปรดติดต่อ MEIDI Applications Engineering
