ออกแบบมาสำหรับการควบคุมทางอุตสาหกรรม สัญญาณเตือนเครื่องจักร และระบบอิเล็กทรอนิกส์ที่ทนทาน ออดเซอร์แบบแอคทีฟทะลุผ่านนี้ให้เสียงเตือนที่เจาะทะลุ ≥85 dB ที่ 2700 Hz พร้อมออสซิลเลเตอร์ในตัว ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง 2-5 V รองรับไดรฟ์ DC โดยตรงจากรางลอจิก 3.3 V, แบตเตอรี่ลิเธียมไอออน และระบบที่ทนทานต่อ 5 V โดยไม่มี PWM ภายนอกหรือทรานซิสเตอร์ตัวขับ

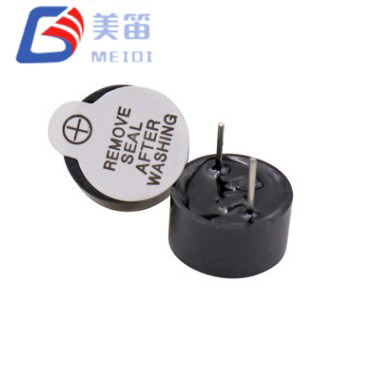

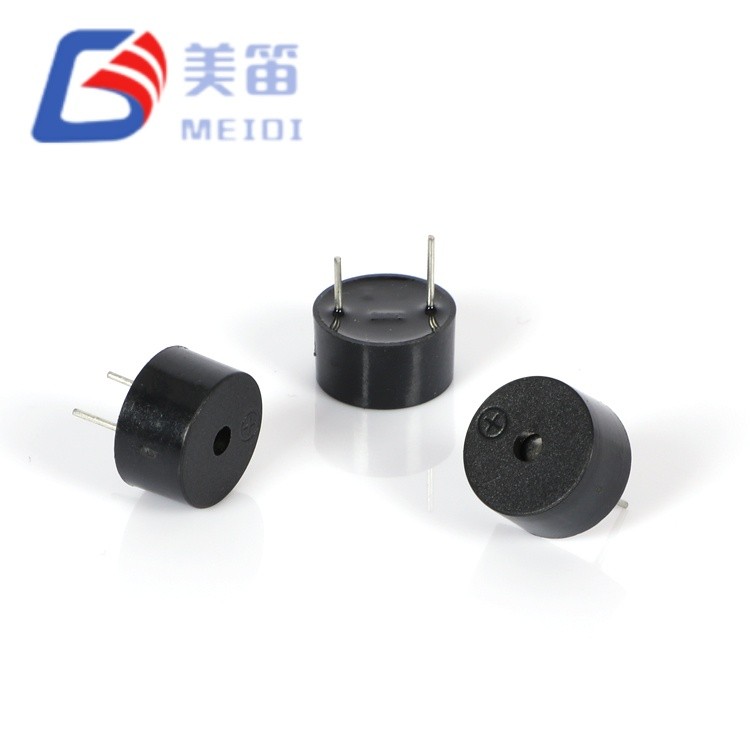

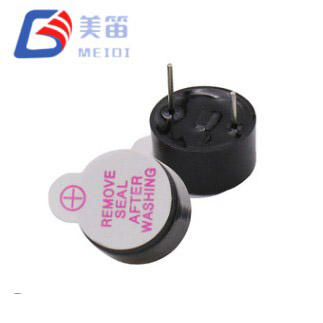

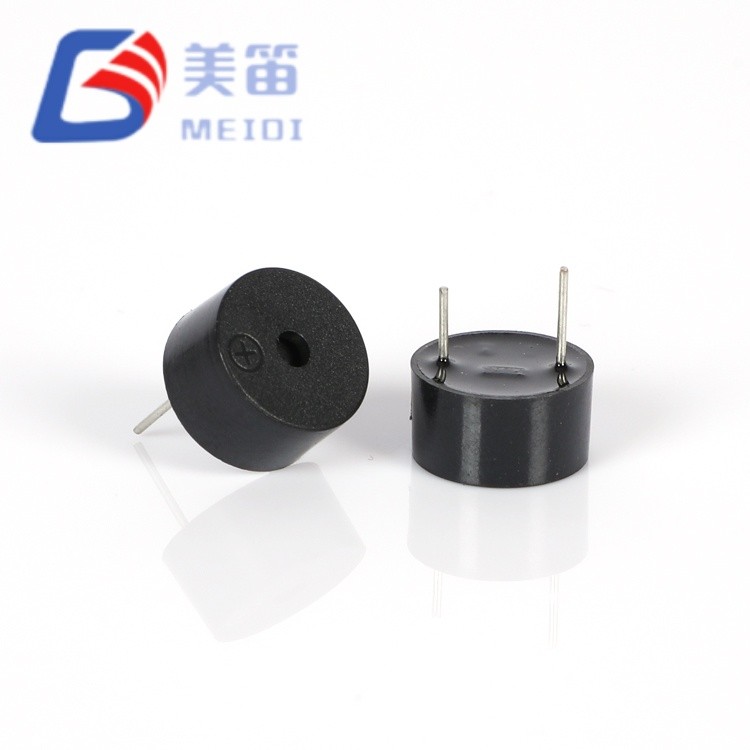

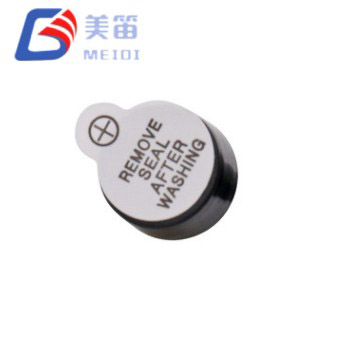

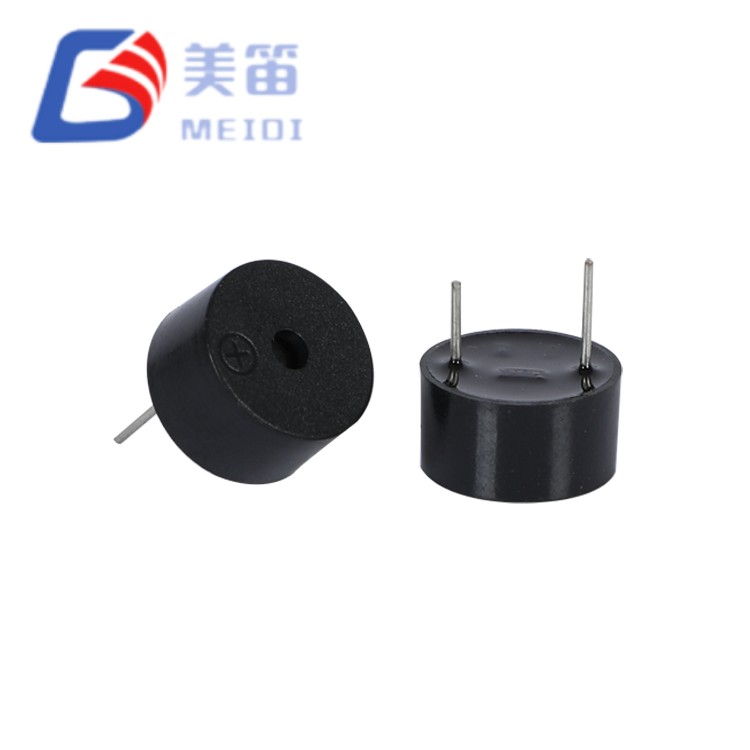

HMB1206‑03 ผลิตโดย MEIDI ในโรงงานมณฑลเจียงซูของเรา โดยได้รับประโยชน์จากความเชี่ยวชาญด้านวิศวกรรมออดแม่เหล็กไฟฟ้าที่มีมากว่าทศวรรษ แต่ละยูนิตผ่านการทดสอบเสียงและไฟฟ้าอัตโนมัติ 100% เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอสำหรับการผลิตในปริมาณมาก ตัวเรือน PBT สีดำทนทานต่อจุดสูงสุดของการบัดกรีด้วยคลื่นสูงถึง 255 °C และการทำงานต่อเนื่องตั้งแต่ -20 °C ถึง +70 °C ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานอัตโนมัติในโรงงาน การจ่ายพลังงาน และการใช้งานในอุปกรณ์หนัก
ตัวยึด PCB แบบกริ่งแม่เหล็กไฟฟ้า 3V ได้รับการออกแบบมาเพื่อแผงควบคุมอุตสาหกรรม ระบบแจ้งเตือนเครื่องจักร และอุปกรณ์อิเล็กทรอนิกส์ที่ทนทาน โดยการติดตั้งแบบรูทะลุให้ความเสถียรทางกลที่เหนือกว่า เมื่อเปรียบเทียบกับทางเลือกอื่นแบบยึดบนพื้นผิว วงจรออสซิลเลเตอร์ในตัวสร้างโทนเสียงคงที่ 2700 Hz ที่ ≥85 dB เมื่อใช้ DC ภายใน 2-5 V ทำให้ไม่จำเป็นต้องใช้ส่วนประกอบไดรฟ์ภายนอกในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้า
เส้นผ่านศูนย์กลาง 12.0 มม. ที่มีความสูง 6.5 มม. ครอบคลุมพื้นที่รูทะลุขนาดกลาง ที่สร้างสมดุลเอาต์พุตเสียงด้วยข้อจำกัดความหนาแน่นของ PCB ออดแบบแอคทีฟแบบแม่เหล็กไฟฟ้าขนาด 3V ทะลุผ่านนี้เหมาะอย่างยิ่งสำหรับการตกแต่งอุปกรณ์เดิมใหม่ซึ่งมีการสร้างคัตเอาท์และรูปแบบรูของออดขนาด 12 มม. แล้ว เช่นเดียวกับการออกแบบใหม่ในอุตสาหกรรมหนัก การขนส่ง และการติดตั้งกลางแจ้งซึ่งความน่าเชื่อถือทางกลในระยะยาวไม่สามารถต่อรองได้
แตกต่างจากออดแบบพาสซีฟที่ต้องใช้การสร้าง PWM ภายนอกและวงจรไดรเวอร์ การออกแบบที่สั่นได้เองของ HMB1206-03 ช่วยให้ทรัพยากรตัวจับเวลาของไมโครคอนโทรลเลอร์เป็นอิสระและลดความซับซ้อนของเฟิร์มแวร์ แรงดันไฟฟ้าในการทำงานขั้นต่ำ 2 V รองรับสถานการณ์คำเตือนแบตเตอรี่ต่ำ ซึ่งแรงดันไฟฟ้าของแหล่งจ่ายไฟลดลงต่ำกว่าค่าที่กำหนด ในขณะที่แรงดันไฟฟ้าสูงสุด 5 V รองรับระบบที่มีความทนทานต่อตัวควบคุมที่ผ่อนคลายหรือสภาวะแรงดันไฟฟ้าเกินชั่วคราว
โครงสร้างรูเจาะช่วยให้มั่นใจได้ถึงการยึด PCB ไว้อย่างปลอดภัยภายใต้การสั่นสะเทือน การกระแทก และการขยายตัวจากความร้อนอย่างต่อเนื่อง ตัวเรือน PBT สีดำทนทานต่อการเสียรูประหว่างการบัดกรีด้วยคลื่น และรักษาความเสถียรของขนาดตลอดช่วงการทำงานทั้งหมด ที่น้ำหนัก 1.7 กรัม มวลมีส่วนช่วยในการหน่วงเชิงกล ซึ่งลดผลกระทบจากไมโครโฟนภายใต้สภาวะการสั่นสะเทือนทั่วไปในเครื่องจักรอุตสาหกรรม
การติดตั้งผ่านรูที่ทนทานต่อการสั่นสะเทือน — พุกเชิงกลที่ปลอดภัยบน PCB FR4 ขนาด 1.6–2.0 มม. การขึ้นรูปตะกั่วช่วยดูดซับการขยายตัวจากความร้อนและการกระแทกทางกล
ออสซิลเลเตอร์ในตัวที่มีความทนทานต่อแรงดันไฟฟ้ากว้าง — ทำงานตั้งแต่ 2–5 V โดยไม่มีความถี่ลอย เอาต์พุต 2700 Hz ที่เสถียรตลอดเส้นโค้งการคายประจุแบตเตอรี่
ไดรฟ์ตรงกระแสต่ำ — ≤30 mA ที่ 3 V ช่วยให้สามารถเชื่อมต่อ MCU GPIO โดยตรงในหลายๆ แอปพลิเคชัน โดยขจัดทรานซิสเตอร์ภายนอกหรือ IC ไดรเวอร์
โครงสร้าง PBT อุณหภูมิสูง — พิกัดสำหรับจุดสูงสุดของการบัดกรีแบบคลื่น 255 °C และการบัดกรีด้วยตนเองที่ 360 °C; ไม่มีการเสียรูปหรือการเสื่อมสภาพของเสียง
เจาะเสียงความถี่ต่ำ — 2700 Hz ปรับให้เหมาะสมสำหรับความไวในการได้ยินของมนุษย์ ในขณะที่หลีกเลี่ยงย่านความถี่ 4 kHz ที่อุปกรณ์อุตสาหกรรมรวมการรบกวน
การกำหนดค่าพินโพลาไรซ์ - ป้องกันข้อผิดพลาดในการติดตั้งแรงดันย้อนกลับ เข้ากันได้กับขั้วต่อโพลาไรซ์มาตรฐานและส่วนหัวแบบคีย์
| พารามิเตอร์ | ค่า | หมายเหตุ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 โวลต์ (กระแสตรง) | จุดปฏิบัติการที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 2 – 5 โวลต์ (กระแสตรง) | ช่วงการทำงานต่อเนื่อง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 3 V สนามว่าง |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | แก้ไขโดยออสซิลเลเตอร์ภายใน |
| การดำเนินงานในปัจจุบัน | ≤ 30 มิลลิแอมป์ | เวลา 3 V |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

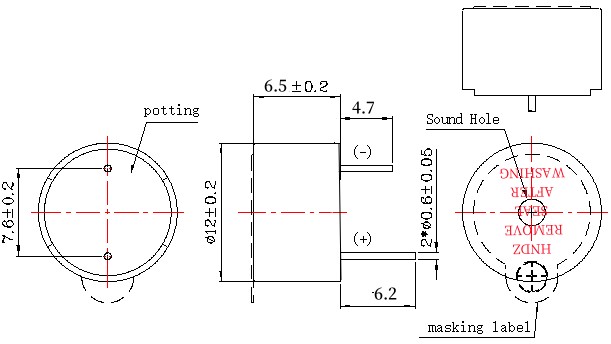

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.0 × 6.5 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 1.7 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | พิกัด UL94 V-0 |
| ประเภทการติดตั้ง | ทะลุผ่านรู | คลื่น / การบัดกรีด้วยตนเอง |
| อุณหภูมิการบัดกรี (คลื่น) | 255 ± 15 ℃ | แนะนำให้ใช้ 4–6 วินาที |
| อุณหภูมิการบัดกรี (แบบแมนนวล) | 360 ± 10 ℃ | 2–5 วินาที แนะนำให้ทำ |
| อุณหภูมิการบัดกรี (Reflow) | 245 ± 15 ℃ | 180 ℃ อุ่นเครื่อง 40–70 วินาที; 245 ℃ 3 วินาที; สูงสุด 3 รอบ |
| ความเครียดจากสิ่งแวดล้อม | ช่องโหว่ SMD | ข้อได้เปรียบทะลุผ่านรู |
| การสั่นสะเทือนทางกล | ความล้าของข้อต่อประสาน การหลุดของส่วนประกอบภายใต้การสั่นสะเทือน 5G+ อย่างต่อเนื่อง | ตะกั่วสร้างจุดยึดเชิงกลผ่าน PCB กระจายความเค้นไปทั่วความหนาของบอร์ด |
| การปั่นจักรยานด้วยความร้อน | CTE ไม่ตรงกันระหว่างซับสเตรตเซรามิกกับ FR4 ทำให้เกิดรอยแตกขนาดเล็ก | ตะกั่วที่ได้มาตรฐานจะดูดซับการขยายตัวทางความร้อนที่แตกต่างกันระหว่างส่วนประกอบและบอร์ด |
| การซ่อมแซมและบริการภาคสนาม | การถอดบัดกรีอาจเสี่ยงต่อความเสียหายของแผ่น การยกของร่องรอย และการแยกชั้น | การกำจัดจุดเดียวโดยมีการบาดเจ็บของบอร์ดน้อยที่สุด แผ่นรูเจาะมีความทนทานทางกลไก |
| ภาวะชั่วคราวกระแสสูง | กระแสไฟฟ้าที่เข้มข้นในเนื้อโลหะบัดกรีขนาดเล็กจะสร้างความร้อนเฉพาะจุด | หน้าตัดของลีดที่ใหญ่ขึ้นจะกระจายกระแสและลดการสูญเสียความต้านทาน |
| ความเข้ากันได้ของบอร์ดรุ่นเก่า | รอยเท้า SMD ที่ไม่ตรงกันจำเป็นต้องออกแบบ PCB ใหม่ | เส้นผ่านศูนย์กลางมาตรฐาน 12 มม. เข้ากันได้กับช่องเจาะที่แผงด้านหน้าและรูปแบบรูที่มีอยู่ |
มวล 1.7 กรัมของ HMB1206-03 มีส่วนทำให้เกิดเสถียรภาพเฉื่อยที่ต้านทานผลกระทบทางไมโครโฟนที่เกิดจากการสั่นสะเทือน พื้นที่ไดอะแฟรมขนาดใหญ่ขึ้นโดยตัวเรือนขนาด 12 มม. จะสร้าง SPL ที่สูงขึ้นพร้อมการดึงกระแสไฟต่อเดซิเบลที่ต่ำกว่า ปรับปรุงประสิทธิภาพทางไฟฟ้าในการใช้งานที่ใช้พลังงานจากแบตเตอรี่
PLC และแผงควบคุมอุตสาหกรรม — สัญญาณเตือนข้อผิดพลาด เสียงตอบรับการหยุดฉุกเฉิน การแจ้งเตือนการเสร็จสิ้นรอบการทำงานในระบบอัตโนมัติในการผลิต
เครื่องจักรและระบบอัตโนมัติในโรงงาน — คำเตือนการเปลี่ยนเครื่องมือ CNC การส่งสัญญาณข้อผิดพลาดของสายพานลำเลียง การระบุสถานะเซลล์หุ่นยนต์บนพื้นการผลิตที่มีเสียงดัง
การจ่ายกำลังและอุปกรณ์ไฟฟ้า - สัญญาณเตือนการตัดการทำงานของเบรกเกอร์ คำเตือนหม้อแปลงโอเวอร์โหลด เสียงสถานะการทำงานของสวิตช์เกียร์
แผงควบคุมความปลอดภัยและการเข้าถึง — การแจ้งเตือนการตรวจจับการบุกรุก คำเตือนการบังคับให้เปิดประตู สัญญาณเตือนการงัดแงะแผงควบคุมในอาคารพาณิชย์
การขนส่งและเครื่องจักรกลหนัก — คำเตือนในห้องโดยสาร, สัญญาณแจ้งเตือนการถอยหลังของรถยก, การแจ้งเตือนอุปกรณ์ทางทะเลในสภาพแวดล้อมที่เสี่ยงต่อการสั่นสะเทือน
เครื่องมืออุตสาหกรรมแบบพกพาที่ใช้พลังงานจากแบตเตอรี่ — คำเตือนแบตเตอรี่เหลือน้อย การแจ้งเตือนการโอเวอร์โหลด และสัญญาณความสมบูรณ์ในอุปกรณ์ไร้สาย

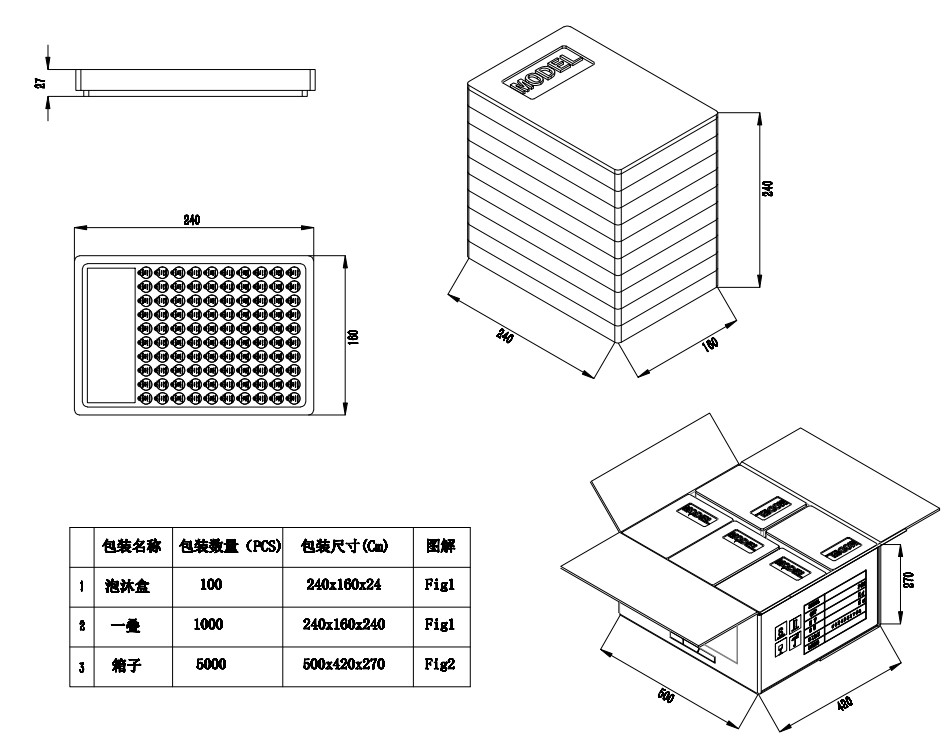

MEIDI ดำเนินการสายการประกอบผ่านรูโดยเฉพาะซึ่งมีเครื่องจักรอัตโนมัติสำหรับการพัน การบัดกรี และการห่อหุ้ม ฐานการผลิตในมณฑลเจียงซูของเราปฏิบัติตามระเบียบการการจัดการคุณภาพ ISO 9001 โดยมีการตรวจสอบในกระบวนการในทุกขั้นตอนที่สำคัญ HMB1206‑03 แต่ละยูนิตต้องได้รับการตรวจสอบพารามิเตอร์ทางไฟฟ้า 100% และการวัด SPL ทางเสียงก่อนบรรจุภัณฑ์
นอกเหนือจากการผลิตมาตรฐานแล้ว MEIDI ดำเนินการคัดกรองความเครียดด้านสิ่งแวดล้อมอย่างเข้มงวดสำหรับชุดตัวอย่าง: วงจรการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหันจาก −30 °C ถึง +80 °C ความทนทานต่อความชื้นที่ 50 °C / 95% RH และการทดสอบการสั่นสะเทือนตามมาตรฐาน IEC 60068‑2‑6 ขั้นตอนเหล่านี้จะตรวจสอบความน่าเชื่อถือในระยะยาวของออดในสภาพแวดล้อมที่มีความต้องการทางอุตสาหกรรม
การรับรองที่มีจำหน่าย ได้แก่ RoHS, REACH และ UL94 V‑0 สำหรับวัสดุตัวเรือน สำหรับโครงการที่มีปริมาณมาก เราสามารถจัดหารายงานการปฏิบัติตามข้อกำหนด IEC 60950-1 และ UL 508 ได้เมื่อมีการร้องขอ ทีมวิศวกรของเรายังสนับสนุนการสร้างลีดแบบกำหนดเอง พินพิตช์ทางเลือก และความถี่เฉพาะตั้งแต่ 2.0 ถึง 4.0 kHz เพื่อให้ตรงกับข้อกำหนดการใช้งานเฉพาะ
MEIDI ผลิตชุดติดตั้ง PCB สัญญาณเสียงแม่เหล็กไฟฟ้า 3V บนสายการประกอบแบบรูทะลุโดยเฉพาะ พร้อมการทดสอบทางไฟฟ้าอัตโนมัติ 100% และการตรวจสอบเสียง แต่ละชุดการผลิตต้องผ่าน:
การหมุนเวียนแบบช็อกความร้อน — 5 รอบระหว่าง -30 ℃ ถึง +80 ℃ โดยใช้เวลาพัก 30 นาทีต่อสภาวะสุดขั้ว
ความทนทานต่อความชื้น — 48 ชั่วโมงที่ 50 ± 5 ℃ / 90–95% RH ตามด้วยการฟื้นตัวโดยรอบ 2 ชั่วโมง
ความทนทานทางกลไก — การทดสอบการสั่นสะเทือน (10–55 Hz, แอมพลิจูด 1.0 มม., แกน XYZ, รวม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ความสามารถในการบัดกรี — การทดสอบสมดุลแบบเปียกตาม J-STD-002, หมวด 3 (260 ℃)
ความต้านทานความร้อนของบัดกรี — 250 ± 5 ℃ เป็นเวลา 10 ± 0.5 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม.
ข้อมูลการทดสอบชุดตัวอย่างยืนยันช่วงความดันเสียง 87.0--92.0 dB (10 ตัวอย่าง, 3 VDC, 10 ซม., สนามว่าง) หมายเหตุ: นี่เป็นข้อมูลที่วัดตามตัวอย่าง ไม่ใช่ค่าข้อมูลจำเพาะที่รับประกัน เอกสารข้อมูลรับประกันความดันเสียงขั้นต่ำ ≥85 dB ที่แรงดันไฟฟ้าที่กำหนดและ 10 ซม.
การรับรองที่มีให้: RoHS, REACH, UL94 V-0 (วัสดุตัวเรือน) มีรายงานการปฏิบัติตามข้อกำหนด IEC 60950-1 และ UL 508 ตามคำขอสำหรับคำสั่งซื้อจำนวนมาก
คำถามที่ 1: ตัวยึด PCB แบบกริ่งแม่เหล็กไฟฟ้า 3V เข้ากันได้กับลอจิกของไมโครคอนโทรลเลอร์ 5 V หรือต้องใช้การควบคุมแรงดันไฟฟ้าหรือไม่
แรงดันไฟฟ้าขณะทำงานสูงสุด 5 V คือขีดจำกัดบนที่แน่นอน ขณะที่ออดจะทำงานที่ 5 V การทำงานต่อเนื่องที่ขอบเขตนี้อาจลดอายุการใช้งานของเสียง และเพิ่มการดึงกระแสเกินข้อกำหนด ≤30 mA สำหรับระบบ 5 V แนะนำให้ใช้ตัวต้านทานแบบอนุกรม (โดยทั่วไปคือ 47–100 Ω) เพื่อลดแรงดันไฟฟ้าลงที่ช่วง 3–4 V โดยรักษาเสียงกริ่งให้อยู่ภายในขอบเขตการทำงานที่เหมาะสมที่สุด ในขณะเดียวกันก็รักษา SPL ที่เพียงพอไว้ หรืออีกทางหนึ่ง ให้เลือกออดที่ใช้งานระดับ 5 V จากกลุ่มผลิตภัณฑ์ MEIDI หาก 5 V คือแรงดันไฟฟ้าของระบบที่ระบุ
คำถามที่ 2: สามารถติดตั้งออดนี้บน PCB FR4 มาตรฐาน 1.6 มม. โดยใช้อุปกรณ์แทรกแนวแกนอัตโนมัติได้หรือไม่
ใช่. เส้นผ่านศูนย์กลาง 12.0 มม. และการกำหนดค่าพินรูทะลุมาตรฐานเป็นไปตามข้อกำหนดส่วนประกอบตามแนวแกนสำหรับเครื่องแทรกอัตโนมัติ การขึ้นรูปตะกั่วแบบเรเดียล (การติดตั้งในแนวตั้ง) ยังมีให้สำหรับเค้าโครง PCB ที่มีพื้นที่จำกัด ซึ่งการติดตั้งในแนวนอนไม่สามารถทำได้ ความยาวตะกั่วที่กำหนดเองและการกำหนดค่าการขึ้นรูปได้รับการรองรับสำหรับการสั่งซื้อจำนวนมาก — ติดต่อฝ่ายขายอุตสาหกรรมเพื่อขอคำแนะนำในการกำหนดค่า
คำถามที่ 3: ออดนี้สามารถรองรับการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันได้หรือไม่ อายุการใช้งานเสียงระยะยาวคืออะไร?
เอกสารข้อมูลของผู้ผลิตไม่ได้ให้ข้อมูลอายุการใช้งานการทำงานต่อเนื่องระยะยาว เงื่อนไขการทดสอบอายุการใช้งานที่ระบุคือ 96 ชั่วโมงที่ 25±10 ℃ พร้อมแรงดันไฟฟ้าที่กำหนดและคลื่นสี่เหลี่ยมความถี่เรโซแนนซ์รอบหน้าที่ 1/2 การทดสอบการจัดเก็บที่อุณหภูมิสูงคือ 96 ชั่วโมงที่ +85 ℃ สำหรับข้อมูลความน่าเชื่อถือในการทำงานอย่างต่อเนื่องในระยะยาว โปรดติดต่อโรงงานเพื่อขอข้อมูลการทดสอบอายุการใช้งานหรือการตรวจสอบความน่าเชื่อถือที่กำหนดเอง สำหรับการใช้งานที่มีโทนเสียงต่อเนื่อง ควรประเมินการจัดการระบายความร้อนของตู้เพื่อป้องกันการสะสมความร้อนรอบๆ ออดเซอร์
คำถามที่ 4: รองรับการปรับเปลี่ยนแบบ OEM เช่น ความยาวตะกั่วแบบกำหนดเอง การขึ้นรูปตะกั่ว หรือสีอื่น ๆ ของตัวเรือนหรือไม่
ใช่. MEIDI รองรับการตัดลีดแบบกำหนดเอง (ตรง หักงอ ออฟเซ็ต หรือขึ้นรูป) พินพิตช์ทางเลือกสำหรับ PCB ที่ไม่ได้มาตรฐาน และการเข้ารหัสสีตัวเครื่องสำหรับการระบุแรงดันไฟฟ้าหรือความถี่ ความถี่ออสซิลเลเตอร์แบบกำหนดเองภายใน 2.0–4.0 kHz พร้อมใช้งานสำหรับข้อกำหนดโทนเสียงเฉพาะ ปริมาณการสั่งซื้อขั้นต่ำและเวลารอคอยสินค้าจะแตกต่างกันไปตามความซับซ้อนในการปรับเปลี่ยน ส่งคำขอการกำหนดค่า OEM เพื่อขอใบเสนอราคา
คำถามที่ 5: ออดแบบแอ็คทีฟแบบทะลุผ่านรูนี้เป็นอย่างไรเมื่อเปรียบเทียบกับแบบแอคทีฟแบบ SMD ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
การติดตั้งผ่านรูให้การยึดเชิงกลที่เหนือกว่า เนื่องจากลีดสร้างจุดยึดทางกายภาพผ่านความหนาของ PCB ซึ่งกระจายความเค้นไปทั่วกระดาน ตะกั่วที่เป็นไปตามข้อกำหนดจะดูดซับการขยายตัวทางความร้อนที่แตกต่างกันระหว่างส่วนประกอบและ PCB ซึ่งช่วยลดความเมื่อยล้าของข้อต่อบัดกรีภายใต้วงจรความร้อน ในสภาพแวดล้อมที่มีแรงกดดันทางกล โดยทั่วไปแล้ว โครงสร้างทะลุรูจะให้ความน่าเชื่อถือในระยะยาวมากกว่าทางเลือกอื่นแบบยึดบนพื้นผิว มวลที่มากขึ้นและโครงสร้างตัวนำของออดทะลุผ่านรูมีส่วนทำให้เสถียรภาพเฉื่อยที่ต้านทานการกระจัดที่เกิดจากการสั่นสะเทือน สำหรับข้อกำหนดระดับการสั่นสะเทือนเฉพาะ แนะนำให้ทำการทดสอบเฉพาะการใช้งานตามมาตรฐาน IEC 60068-2-6
สำหรับการกำหนดราคาตามปริมาณ รายงานความน่าเชื่อถือ การกำหนดค่าลีดแบบกำหนดเอง หรือคำแนะนำในการบูรณาการสำหรับระบบควบคุมอุตสาหกรรม โปรดติดต่อฝ่ายขายอุตสาหกรรมของ MEIDI

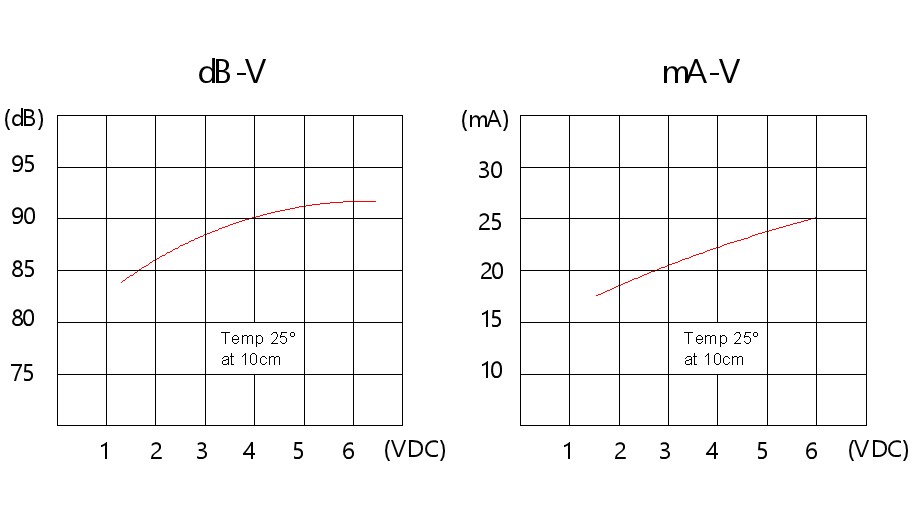

โดยทั่วไปแล้ว วิศวกรรมแอปพลิเคชันทางอุตสาหกรรมของ MEIDI จะตอบคำถามด้านเทคนิคภายในหนึ่งวันทำการด้วยการเขียนแบบ pinout เส้นโค้งแรงดันไฟฟ้า-SPL และระดับราคาตามปริมาณ
