หลักการทำงานของ Piezoelectric Buzzer และพื้นฐานการเลือกผลิตภัณฑ์

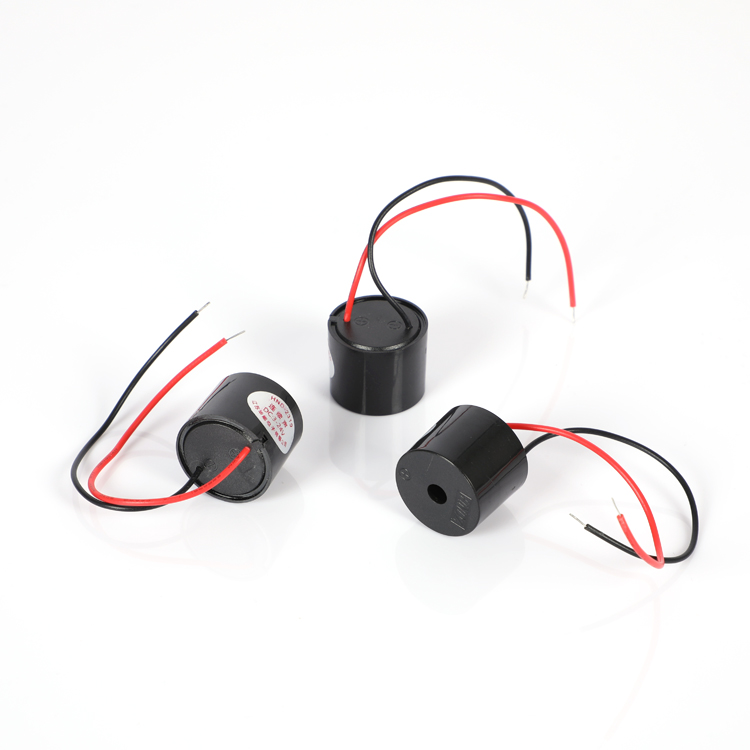

1. Piezoelectric Buzzer จริงๆ แล้วคืออะไร

A ออดเพียโซอิเล็กทริกเป็นส่วนประกอบที่สร้างเสียงซึ่งสร้างขึ้นจากส่วนประกอบเซรามิกเพียโซอิเล็กทริก เมื่อใช้แรงดันไฟฟ้ากับเซรามิก วัสดุจะเปลี่ยนรูปร่างด้วยปริมาณที่เล็กจิ๋ว เมื่อขับเคลื่อนด้วยความถี่ที่ถูกต้อง การงอซ้ำๆ จะดันอากาศและสร้างเสียงที่ได้ยิน ไม่เหมือนวิทยากรออดเพียโซอิเล็กทริกไม่จำเป็นต้องใช้ขดลวดเคลื่อนที่หรือแม่เหล็กถาวรในการทำงาน ซึ่งเป็นเหตุผลหลักที่ทำให้ตัวเครื่องมีขนาดเล็ก บาง และประหยัดพลังงาน

รูปแบบที่ง่ายที่สุดคือดิสก์เพียโซอิเล็กทริกเปลือย ซึ่งมักเรียกว่าองค์ประกอบออดที่คุณขับเคลื่อนด้วยวงจรออสซิลเลเตอร์ภายนอก รูปแบบทั่วไปสำหรับนักออกแบบผลิตภัณฑ์คือรูปแบบบรรจุภัณฑ์ออดเพียโซอิเล็กทริกซึ่งประกอบด้วยเซรามิก ไดอะแฟรม และในหลายกรณี ระบบอิเล็กทรอนิกส์ของไดรฟ์ ทั้งหมดอยู่ภายในตัวเรือนที่ปิดสนิท การทำความเข้าใจการแยกนี้เป็นขั้นตอนแรกในโครงการคัดเลือกออดเซอร์แบบเพียโซอิเล็กทริก

2. Piezoelectric Buzzer ทำงานอย่างไร

หลักการทำงานของกออดเพียโซอิเล็กทริกลงมาเป็นคุณสมบัติทางกายภาพเดียวและวงจรรองรับจำนวนเล็กน้อย

2.1 เอฟเฟกต์เพียโซอิเล็กทริก

ผลึกเซรามิกบางชนิดจะเกิดประจุไฟฟ้าภายในเมื่อได้รับความเค้นทางกลไก และจะเสียรูปเมื่อมีการใช้สนามไฟฟ้า กออดเพียโซอิเล็กทริกใช้ครึ่งหลังของความสัมพันธ์นั้น: แรงดันไฟฟ้ากระแสสลับทำให้เซรามิกยืดและหดตัวหลายพันครั้งต่อวินาที เซรามิกถูกยึดติดกับไดอะแฟรมโลหะบางๆ ไดอะแฟรมจึงสั่นสะเทือนไปด้วยและเปล่งเสียงออกมา

เนื่องจากการเคลื่อนที่มีเพียงไม่กี่ไมครอน มวลที่เคลื่อนที่อยู่ภายในออดเพียโซอิเล็กทริกมีขนาดเล็กซึ่งเก็บทั้งหมดไว้ออดเพียโซอิเล็กทริกเบาและรวดเร็วในการตอบสนอง นั่นคือเหตุผลว่าทำไมชิ้นส่วนเพียโซจึงสามารถเปิดเครื่องได้เกือบจะในทันทีและดึงกระแสไฟฟ้าได้น้อยมากเมื่อเทียบกับอุปกรณ์แบบคอยล์ที่มีขนาดใกล้เคียงกัน

2.2 วงจรภายในแบบพาสซีฟกับแอคทีฟ

ออดเพียโซอิเล็กทริกที่ใช้งานได้จริงมีสองตระกูล และความแตกต่างมีความสำคัญกับรายการวัสดุของคุณ:

• ออดเพียโซอิเล็กทริกแบบพาสซีฟ(บางครั้งเรียกว่าองค์ประกอบเพียโซหรือชิ้นส่วนไดรฟ์ภายนอก): ไม่มีออสซิลเลเตอร์ คุณต้องจ่ายสัญญาณคลื่นสี่เหลี่ยมตามความถี่ที่ต้องการ สิ่งนี้ช่วยให้คุณควบคุมระดับเสียงได้อย่างเต็มที่และปล่อยให้ทำได้ออดเพียโซอิเล็กทริกเล่นหลายโทนเสียง
• ออดเพียโซอิเล็กทริกที่ใช้งานอยู่(ไดรฟ์ภายใน): มีออสซิลเลเตอร์และวงจรขับเคลื่อนในตัว ใช้แรงดันไฟฟ้ากระแสตรงที่กำหนดและออดเพียโซอิเล็กทริกประเภทนี้จะส่งเสียงคงที่ในตัวเอง นี่เป็นตัวเลือกที่ง่ายกว่าเมื่อคุณต้องการเพียงเสียงเตือนเดียว

สำหรับทั้งสองประเภท ความถี่เรโซแนนซ์ของเซรามิกจะกำหนดจุดการทำงานที่เป็นธรรมชาติและดังที่สุด การขับรถออดเพียโซอิเล็กทริกเมื่ออยู่ใกล้ความถี่นั้น คุณจะได้ระดับความดันเสียงที่ดีที่สุดโดยใช้พลังงานน้อยที่สุดจากแหล่งจ่าย สำหรับออดเพียโซอิเล็กทริกใดๆ การคงอยู่ที่เสียงสะท้อนคือสิ่งเดียวที่สำคัญที่สุดในการควบคุมความดัง

2.3 พารามิเตอร์ประสิทธิภาพหลัก

ตัวเลขสี่ตัวอธิบายถึงออดเพียโซอิเล็กทริกเกือบทุกตัวที่คุณจะประเมิน และตัวเลขเหล่านี้ร่วมกันทำนายว่าออดเพียโซอิเล็กทริกจะทำงานอย่างไรในผลิตภัณฑ์ของคุณ:

• แรงดันไฟฟ้าที่ได้รับการจัดอันดับ— แหล่งจ่ายไฟที่ชิ้นส่วนได้รับการออกแบบ โดยทั่วไปคือ 3 V, 5 V หรือ 12 V DC
• ความถี่เรโซแนนซ์— ความถี่ที่เอาต์พุตแรงที่สุด โดยปกติคือ 2–5 kHz สำหรับชิ้นส่วนขนาดเล็ก
• ระดับความดันเสียง (SPL)— ความดังที่ระยะคงที่ วัดเป็นเดซิเบล
• การบริโภคในปัจจุบัน— โดยทั่วไปแล้วไม่กี่มิลลิแอมป์ ซึ่งต่ำกว่าค่าเทียบเท่าแม่เหล็กไฟฟ้ามาก

A ออดเพียโซอิเล็กทริกที่มีลักษณะเหมือนกันกับอีกค่าหนึ่งจากภายนอกอาจมีพฤติกรรมแตกต่างกันมากเมื่อเปรียบเทียบค่าทั้งสี่นี้ ดังนั้นควรอ่านค่าเหล่านี้พร้อมกันแทนที่จะแยกจากกัน

3. Piezoelectric กับ Buzzer แม่เหล็กไฟฟ้า

นักออกแบบมักเลือกระหว่างออดเพียโซอิเล็กทริกกับออดแม่เหล็กไฟฟ้า (คอยล์) และการตัดสินใจเลือกว่าออดเพียโซอิเล็กทริกแบบใดที่เหมาะกับผลิตภัณฑ์ที่กำหนด ไม่สามารถใช้แทนกันได้ ดังนั้นตารางด้านล่างจึงคุ้มค่าที่จะเปิดไว้ระหว่างการเลือก

A ออดเพียโซอิเล็กทริกมักจะเป็นทางเลือกที่ถูกต้องเมื่องบประมาณด้านพลังงานและพื้นที่บอร์ดมีจำกัด หากคุณต้องการตัวเสียงที่มีความถี่ต่ำกว่าและลึกกว่า ชิ้นส่วนแม่เหล็กไฟฟ้าอาจยังชนะอยู่ แต่สำหรับการแจ้งเตือนและการแจ้งเตือนส่วนใหญ่ การใช้ส่วนเพียโซถือเป็นตัวเลือกที่บางกว่า

4. วิธีอ่านข้อมูลจำเพาะ

ตัวเลขบนแผ่นข้อมูลจะช่วยได้ก็ต่อเมื่อคุณรู้ว่าตัวเลขเหล่านี้หมายถึงอะไรในทางปฏิบัติสำหรับออดเพียโซอิเล็กทริก

4.1 พิกัดแรงดันไฟฟ้าและความคลาดเคลื่อน

จับคู่แรงดันไฟฟ้าที่กำหนดของออดเพียโซอิเล็กทริกกับรางจ่ายไฟของคุณ ชิ้นส่วนขนาดเล็กจำนวนมากคือ 3 V หรือ 5 V สำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ชิ้นส่วน 12 V มีอยู่ทั่วไปในอุปกรณ์อุตสาหกรรมและยานยนต์ รักษาพื้นที่ว่างไว้บางส่วนและหลีกเลี่ยงแรงดันไฟฟ้าเกินอย่างต่อเนื่อง ซึ่งจะทำให้เซรามิกเน้น และทำให้อายุการใช้งานของออดเพียโซอิเล็กทริกสั้นลง

4.2 ความถี่เรโซแนนซ์และ SPL

ระดับความดันเสียงมักจะอ้างอิงตามความถี่เรโซแนนซ์เสมอ หากคุณขับรถกออดเพียโซอิเล็กทริกหากไม่มีเสียงสะท้อน คาดว่าความดังของออดเพียโซอิเล็กทริกจะลดลง สำหรับการเตือน ให้เลือกความถี่ภายในส่วนที่ละเอียดอ่อนที่สุดของการได้ยินของมนุษย์ (ประมาณ 2–4 kHz) และยืนยัน SPL ที่ความถี่ไดรฟ์จริงของคุณ ไม่ใช่แค่หมายเลขพาดหัวบนเพจ

4.3 อุณหภูมิในการทำงานและการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

ตรวจสอบช่วงอุณหภูมิการทำงานของออดเพียโซอิเล็กทริกกับตำแหน่งที่จะวางผลิตภัณฑ์ อุปกรณ์กลางแจ้ง ยานยนต์ และอุปกรณ์อุตสาหกรรมจำเป็นต้องมีช่วงกว้างกว่าอุปกรณ์สำนักงาน สำหรับตลาดที่มีข้อจำกัดด้านสาร ให้ยืนยันการปฏิบัติตามRoHSและเข้าถึง; ชิ้นส่วน MEIDI ผลิตภายใต้ISO9001และISO 14001ระบบการจัดการคุณภาพและสิ่งแวดล้อม

5. กลุ่มผลิตภัณฑ์ MEIDI Piezoelectric Buzzer

ตารางด้านล่างแสดงชิ้นส่วน Piezo ของ MEIDI จริงจากตระกูล Passive, Active และ SMD ค่าที่แน่นอนมาจากแค็ตตาล็อกผลิตภัณฑ์ปัจจุบันและมีประโยชน์เป็นจุดเริ่มต้นเมื่อคุณเลือกออดเพียโซอิเล็กทริกสำหรับบอร์ดใหม่ ออดเพียโซอิเล็กทริกแต่ละอันด้านล่างเป็นชิ้นส่วนที่ผลิตในคลังแทนที่จะเป็นแบบสั่งทำพิเศษ

กลุ่มผลิตภัณฑ์นี้ครอบคลุมถึงชิ้นส่วนผู้บริโภคที่ใช้แรงดันไฟฟ้าต่ำ ชิ้นส่วนอุตสาหกรรม 12 V และตัวเลือก SMD แบบบางสำหรับ PCB หนาแน่น สำหรับองค์ประกอบไดรฟ์เปล่า MEIDI ยังจ่ายดิสก์เพียโซอิเล็กทริก เช่น รีโซแนนซ์ FT-27T-4.0B1-C25 ที่ 4.0±0.5 kHz ซึ่งจับคู่กับวงจรไดรฟ์แยกต่างหากเมื่อมีวงจรเปล่าออดเพียโซอิเล็กทริกองค์ประกอบจะเหมาะสมกว่า

6. พื้นฐานการเลือก: จับคู่ Piezoelectric Buzzer กับแอปพลิเคชันของคุณ

การเลือกออดเพียโซอิเล็กทริกที่ดีส่วนใหญ่เป็นกระบวนการในการทำให้สนามแคบลงโดยปราศจากข้อจำกัดสี่ประการ

6.1 การออกแบบที่มีพื้นที่จำกัดและการออกแบบ SMD

เมื่อบอร์ดมีคนหนาแน่น เสียงเรียกเข้าแบบเพียโซอิเล็กทริกแบบ SMD เช่น ซีรีส์ MLT จะทำให้ลำโพงไม่อยู่ในงบประมาณด้านความสูง และเสียงกริ่งแบบเพียโซอิเล็กทริกแบบบางเช่นนี้มักเป็นตัวเลือกเดียวที่ลงตัว ชิ้นส่วนเหล่านี้วางราบบน PCB และรอดจากการไหลซ้ำ ซึ่งช่วยให้การประกอบอัตโนมัติง่ายขึ้น และลดโอกาสที่จะเกิดข้อผิดพลาดในการวางตำแหน่งด้วยมือ

6.2 การใช้งานสัญญาณเตือน SPL สูง

สำหรับการแจ้งเตือนเสียงดัง ให้ดูที่ชิ้นส่วน 12 V ที่ทำงานอยู่ซึ่งมี SPL อยู่ที่หรือสูงกว่า 90 dB เช่น HND-2316 หรือ HND-4216 โปรดจำไว้ว่า SPL จะลดลงอย่างรวดเร็วเมื่อคุณเคลื่อนที่ออดเพียโซอิเล็กทริกห่างจากความถี่เรโซแนนซ์ ดังนั้นควรรักษาความถี่ไดรฟ์ให้ใกล้กับค่าแค็ตตาล็อกเพื่อป้องกันความดังที่คุณจ่ายไป

6.3 อุปกรณ์ที่ใช้แบตเตอรี่และกระแสไฟต่ำ

A ออดเพียโซอิเล็กทริกเป็นทางเลือกที่เป็นธรรมชาติที่นี่ ชิ้นส่วน Passive 3–5 V ใช้พลังงานเพียงไม่กี่มิลลิแอมป์ ดังนั้นจึงแทบจะไม่แตะแบตเตอรี่เลย จับคู่พาสซีฟออดเพียโซอิเล็กทริกด้วยเอาต์พุต PWM ของไมโครคอนโทรลเลอร์พลังงานต่ำ และคุณควบคุมทั้งโทนเสียงและรอบการทำงานได้โดยไม่ต้องใช้ชิปเสียงเฉพาะ

6.4 ระบบ 12 โวลต์อุตสาหกรรม

อุปกรณ์ที่ทำงานบนราง 12 V ควรใช้ชิ้นส่วนที่มีพิกัด 12 V โดยตรง HNR-2207, HNR-2310A และกลุ่มผลิตภัณฑ์ HND active ได้รับการสร้างขึ้นสำหรับสภาพแวดล้อมนั้น และรองรับอุณหภูมิในการทำงานที่กว้างขึ้น ซึ่งครอบคลุมถึงผลิตภัณฑ์อุตสาหกรรมจำนวนมากที่ต้องการ การเลือกไฟ 12 Vออดเพียโซอิเล็กทริกล่วงหน้าเพื่อหลีกเลี่ยงการควบคุมและการสูญเสียที่เกี่ยวข้อง

7. ข้อผิดพลาดทั่วไปในการเลือก Piezoelectric Buzzer

• สมมติว่าออดใด ๆ ที่เหมาะกับแรงดันไฟฟ้าชิ้นส่วน 5 V บนราง 12 V จะเสียหายก่อนกำหนด จับคู่แรงดันไฟฟ้าที่กำหนดของออดเพียโซอิเล็กทริกอันดับแรก.
• การอ้างอิง SPL ที่ความถี่ที่ไม่ถูกต้องหมายเลขความดังจะใช้ได้เมื่อมีการสั่นพ้อง หากไม่มีเสียงสะท้อนก็จะลดลง ตรวจสอบ SPL ของคุณออดเพียโซอิเล็กทริกตามความถี่ที่คุณจะขับจริง
• ไม่สนใจความแตกต่างแบบพาสซีฟและแอคทีฟแบบพาสซีฟออดเพียโซอิเล็กทริกต้องการแหล่งโทนเสียงภายนอก ต่อเข้ากับ GPIO เปล่าโดยไม่มีออสซิลเลเตอร์แล้วคุณจะไม่ได้ยินอะไรเลย
• ลืมช่วงอุณหภูมิชิ้นส่วนที่มีอุณหภูมิ +60 °C จะไม่สามารถทนต่อตู้ที่ร้อนได้ ดังนั้นควรตรวจสอบช่วงของออดเพียโซอิเล็กทริกก่อนที่จะดำเนินการ

8. เหตุใดจึงต้องทำงานร่วมกับผู้ผลิต Piezoelectric Buzzer ที่มีประสบการณ์

การระบุออดเพียโซอิเล็กทริกที่ถูกต้องนั้นทำได้เพียงครึ่งเดียวเท่านั้น ผู้ผลิตที่มีผลิตภัณฑ์ตระกูล Piezo จำนวนมาก รักษาเวลาในการผลิตที่สม่ำเสมอ และสามารถจัดหาข้อกำหนดเฉพาะที่ครบถ้วนและเอกสารการปฏิบัติตามข้อกำหนดได้ จะทำให้รอบการรับรองของคุณสั้นลง MEIDI จัดหาส่วนประกอบออดเพื่อส่งออกให้กับลูกค้าเป็นเวลา 15 ปี โดยมีการผลิตย้อนกลับไปที่โรงงานของเราในปี 2011 และสนับสนุนการปฏิบัติตาม RoHS และ REACH ในระบบ ISO 9001 และ ISO 14001

เมื่อคุณส่ง SPL เป้าหมาย แรงดันไฟฟ้า และพื้นที่งบประมาณ คู่ค้าที่มีประสบการณ์มักจะชี้ไปที่แค็ตตาล็อกสองหรือสามส่วนที่ตรงตามข้อกำหนดอยู่แล้ว แทนที่จะเริ่มโปรเจ็กต์แบบกำหนดเองจากศูนย์ นั่นคือคุณค่าทางปฏิบัติของการเลือกกออดเพียโซอิเล็กทริกซัพพลายเออร์ที่มีความลึกในสายการผลิตแบบพาสซีฟ แอคทีฟ และ SMD

9. คำถามที่พบบ่อย

ออดเพียโซอิเล็กทริกสามารถเล่นโทนเสียงที่ต่างกันได้หรือไม่?

ใช่ ถ้าเป็นประเภทพาสซีฟ แบบพาสซีฟออดเพียโซอิเล็กทริกไม่มีออสซิลเลเตอร์ภายใน ดังนั้นวงจรภายนอกจึงควบคุมความถี่ และคุณสามารถสร้างโทนเสียงหรือทำนองได้หลายโทน ประเภทแอคทีฟจะส่งเสียงคงที่หนึ่งโทนเมื่อเปิดเครื่อง

เหตุใดออดเพียโซอิเล็กทริกของฉันจึงเงียบมาก

สาเหตุที่พบบ่อยที่สุดคือการขับความถี่เรโซแนนซ์ออกไป โดยที่ SPL ลดลงอย่างรวดเร็ว ยืนยันว่าความถี่ของไดรฟ์ตรงกับความถี่เรโซแนนซ์ในเอกสารข้อมูล และตรวจสอบว่าแรงดันไฟฟ้าของแหล่งจ่ายอยู่ที่ค่าที่กำหนดออดเพียโซอิเล็กทริก.

ออดแบบเพียโซอิเล็กทริกดีกว่าแบบแม่เหล็กไฟฟ้าหรือไม่?

สำหรับพลังงานต่ำและโปรไฟล์ที่บาง กออดเพียโซอิเล็กทริกมักจะดีกว่า และเสียงกริ่งเพียโซอิเล็กทริกก็มีแนวโน้มที่จะอยู่ได้นานกว่าชิ้นส่วนคอยล์ในสภาพชื้น ออดแม่เหล็กไฟฟ้าสามารถให้เสียงความถี่ต่ำได้เต็มที่ยิ่งขึ้น แต่ดึงกระแสไฟได้มากกว่าและอยู่สูงกว่า ทางเลือกที่เหมาะสมขึ้นอยู่กับขีดจำกัดด้านพลังงานและพื้นที่ของคุณ

ออดเพียโซอิเล็กทริกจำเป็นต้องมีวงจรขับหรือไม่?

ประเภทที่ใช้งานอยู่รวมถึงไดรเวอร์และต้องการเพียงไฟ DC เท่านั้น ประเภทพาสซีฟ รวมถึงดิสก์เพียโซอิเล็กทริกเปลือย จำเป็นต้องมีออสซิลเลเตอร์ภายนอกหรือเอาต์พุต PWM ของไมโครคอนโทรลเลอร์เพื่อสร้างเสียง

ฉันควรเลือกแรงดันไฟฟ้าใดสำหรับออดเพียโซอิเล็กทริก

จับคู่รางระบบของคุณ ใช้ชิ้นส่วน 3–5 V สำหรับแบตเตอรี่และอุปกรณ์ผู้บริโภค และใช้ชิ้นส่วน 12 V สำหรับอุปกรณ์อุตสาหกรรม อย่าใช้แรงดันไฟฟ้าเกินพิกัดเพื่อการทำงานที่ยั่งยืน เนื่องจากเซรามิกจะเสื่อมสภาพเมื่อเวลาผ่านไป

ออดเพียโซอิเล็กทริกของ MEIDI เป็นไปตามข้อกำหนดด้านสารหรือไม่

ชิ้นส่วนพายโซของ MEIDI เป็นไปตามข้อกำหนด RoHS และ REACH ซึ่งผลิตภายใต้ระบบ ISO 9001 และ ISO 14001

10. บทสรุป

A ออดเพียโซอิเล็กทริกเป็นส่วนที่เรียบง่ายแต่ความแตกต่างระหว่างการแจ้งเตือนที่ชัดเจนและดังกับการแจ้งเตือนที่อ่อนแอและไม่น่าเชื่อถือมักอยู่ในรายละเอียดการเลือก: การจับคู่แรงดันไฟฟ้า การจัดตำแหน่งความถี่เรโซแนนซ์ และแพ็คเกจที่เหมาะสมสำหรับบอร์ดของคุณ เริ่มจากข้อจำกัดของแอปพลิเคชัน ใช้ตารางพารามิเตอร์ด้านบนเป็นรายการตรวจสอบ และยืนยันเอกสารการปฏิบัติตามข้อกำหนดก่อนที่คุณจะยอมรับบิลด์ หากคุณยังไม่แน่ใจว่าอันไหนออดเพียโซอิเล็กทริกเหมาะสม แบ่งปันแรงดันไฟฟ้า SPL และงบประมาณพื้นที่ของคุณ แล้วทีมงานของเราจะจับคู่ออดเพียโซอิเล็กทริกให้ตรงกับความต้องการของคุณ
