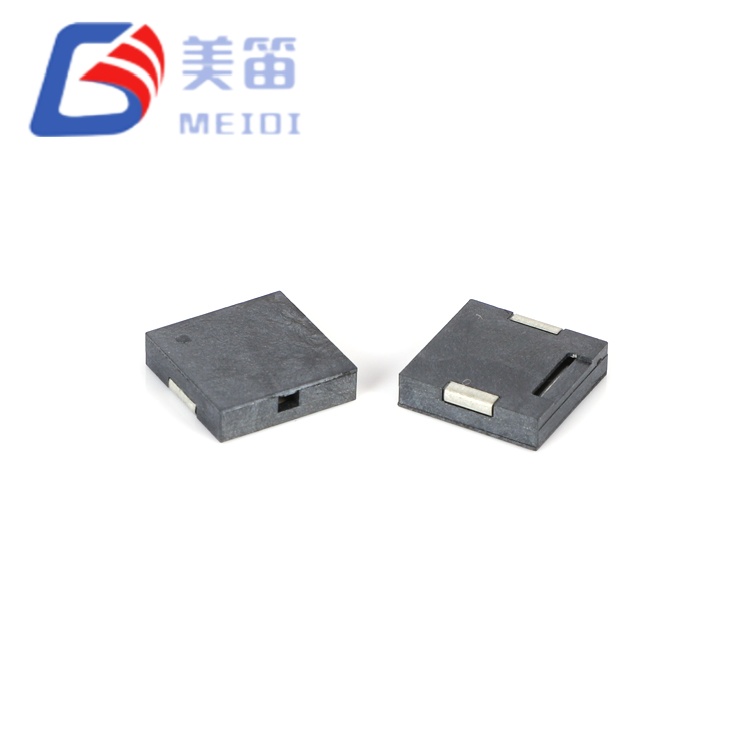

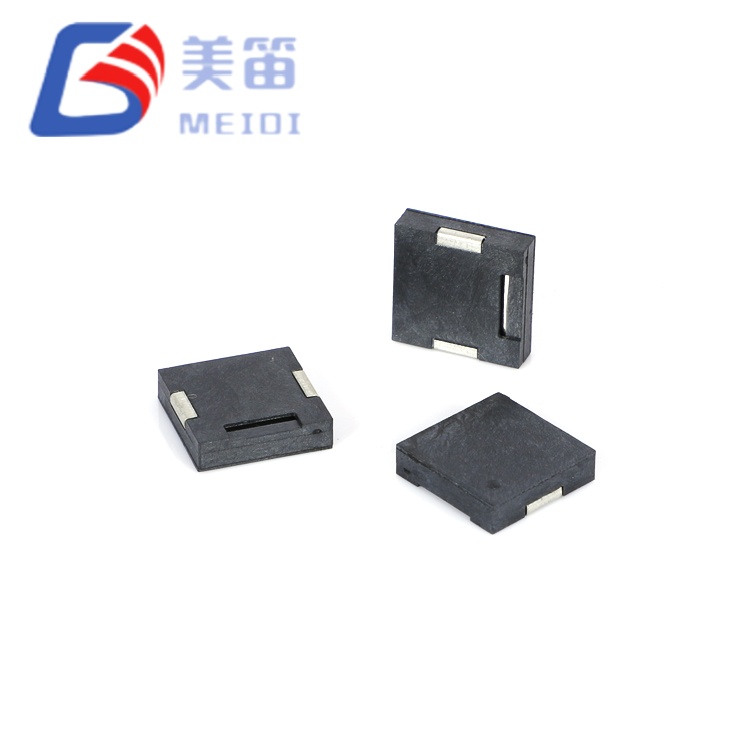

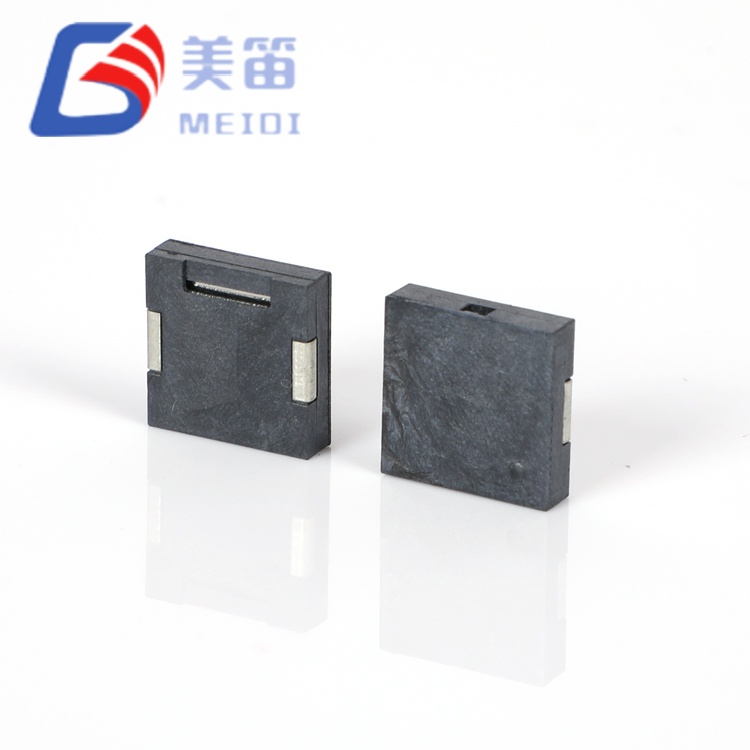

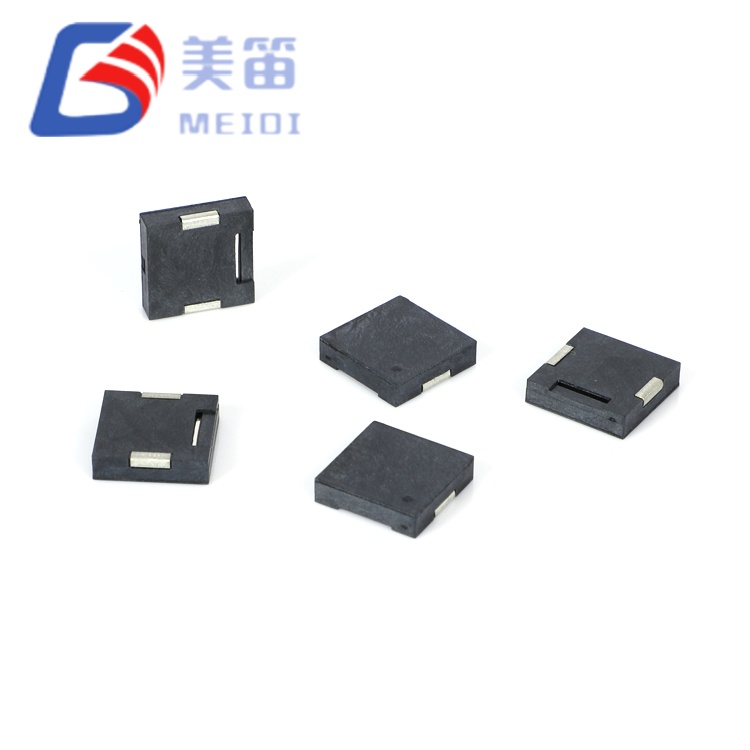

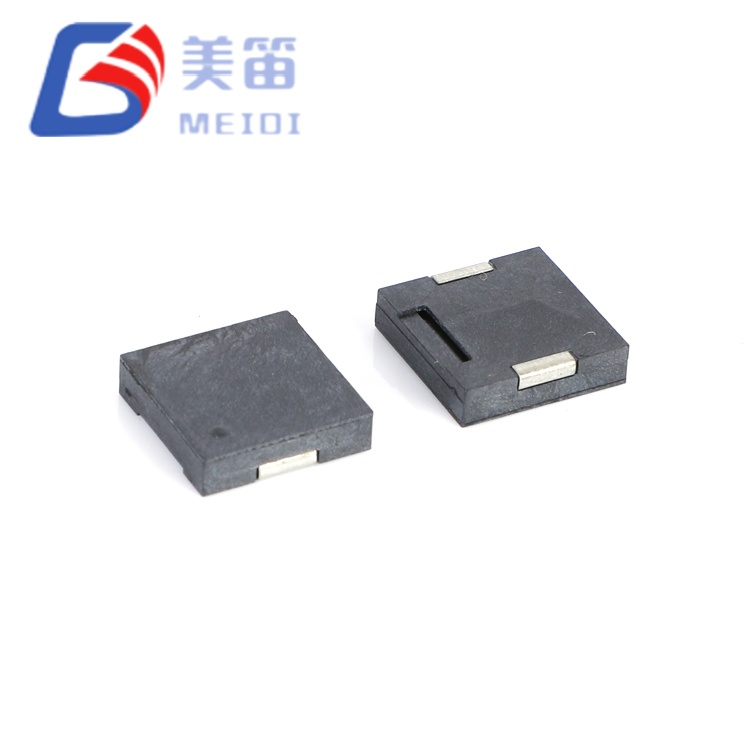

ออดเพียโซอิเล็กทริกแบบพาสซีฟ SMD ขนาด 12*12*3 มม. เป็นออดเพียโซอิเล็กทริกแบบพาสซีฟแบบติดตั้งบนพื้นผิวที่รับสัญญาณไดรฟ์ขนาดกว้าง 1–25V ทำให้ส่วนประกอบเดียวครอบคลุมทุกอย่างตั้งแต่รางลอจิก 3.3V ไปจนถึงบัสอุตสาหกรรม 24V ความถี่เรโซแนนซ์อยู่ที่ศูนย์กลางที่ 4000Hz และที่พิกัด 3V กระแสไฟที่ดึงออกมาจะต่ำกว่า 5mA ทำให้ใช้งานได้จริงกับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ตลอดจนการติดตั้งแบบอยู่กับที่ ด้วยขนาดพื้นที่ 12 มม. และความสูงเพียง 3 มม. ออดเซอร์จึงพอดีกับส่วนประกอบ PCB ที่หนาแน่น ซึ่งทั้งพื้นที่และพลังงานได้รับการจัดการอย่างแน่นหนา
เนื่องจาก Piezoelectric Passive Buzzer ขนาด 12*12*3 มม. SMD เป็นทรานสดิวเซอร์แบบพาสซีฟ จึงต้องใช้รูปคลื่น AC ภายนอก ซึ่งโดยทั่วไปจะเป็นสัญญาณคลื่นสี่เหลี่ยมหรือ PWM ที่หรือใกล้ 4000Hz ช่วยให้เฟิร์มแวร์ควบคุมลักษณะเสียงได้อย่างสมบูรณ์: สามารถกำหนดจังหวะการเปิดปิด การปรับความถี่ และรูปแบบมัลติโทนเสียงในซอฟต์แวร์ได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ใดๆ ความทนทานต่อแหล่งจ่ายไฟที่กว้างหมายความว่าสามารถใช้ออดเดียวกันได้กับผลิตภัณฑ์ต่างๆ ที่มีแรงดันไฟฟ้าของรางต่างกัน ทำให้การจัดซื้อและคุณสมบัติง่ายขึ้น
ความถี่กลาง 4000Hz อยู่ในช่วง 2–5kHz ซึ่งหูของมนุษย์มีความไวสูงสุด ดังนั้นการแจ้งเตือนยังคงได้ยินได้ชัดเจนแม้ในระดับไดรฟ์ที่พอประมาณ ที่ 3V จากจุดสูงสุดถึงจุดสูงสุด แรงดันเสียงขั้นต่ำที่รับประกันคือ 80dB ที่ 10 ซม. และโดยทั่วไปการวัดตัวอย่างจะเกิน 83dB ลักษณะการเก็บประจุขององค์ประกอบเพียโซอิเล็กทริกช่วยลดการปล่อยแม่เหล็ก ซึ่งเป็นข้อได้เปรียบเมื่อวางออดไว้ใกล้กับอะนาล็อกหรือวงจร RF ที่มีความไว
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 โวลต์ (Vp-p) | การอ้างอิงพีคถึงพีค |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 25 V (Vp-p) | ฟังก์ชันครบครัน |
| ความถี่เรโซแนนซ์ | 4000 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |

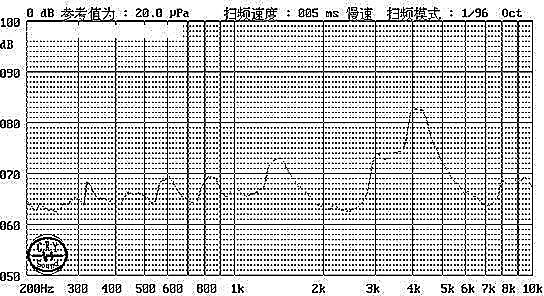

| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล | ที่ 3 โวลต์ 4000 เฮิรตซ์ |
| การดำเนินงานในปัจจุบัน | ≤ 5 มิลลิแอมป์ | เวลา 3 V |
| ความจุ | 14,000 ± 30% พีเอฟ | ที่ 1 กิโลเฮิรตซ์ 25 ℃ |
| อุณหภูมิในการทำงาน | -30 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -40 ℃ ~ +85 ℃ | ไม่ทำงาน |

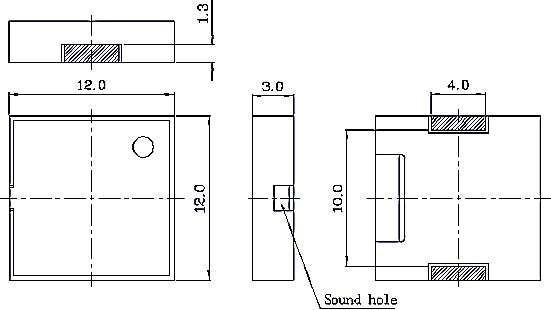

| ขนาด (ยาว × กว้าง × สูง) | 12.0 × 12.0 × 3.0 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.4 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | รองรับการรีโฟลว์ |
| ประเภทการติดตั้ง | เอสเอ็มดี | การไหลซ้ำ: 255 ± 5 ℃ สูงสุด 3 รอบ |
อินเทอร์เฟซเครื่องใช้ไฟฟ้าสำหรับผู้บริโภค: การแจ้งเตือนการสิ้นสุดรอบการทำงานและการแจ้งเตือนข้อผิดพลาดในเครื่องซักผ้า เตาไมโครเวฟ และเครื่องฟอกอากาศ โดยที่ออดสัญญาณเดียวสามารถให้บริการแผงควบคุม 5V และ 12V โดยไม่มีการแปลแรงดันไฟฟ้า
แผงบ้านอัจฉริยะและเกตเวย์ IoT: เสียงสถานะสำหรับการจับคู่ Wi-Fi การติดตั้งระบบรักษาความปลอดภัย และการตอบรับผู้ช่วยเสียง ซึ่งขับเคลื่อนโดยตรงจาก GPIO 3.3V
อุปกรณ์ทำความเย็นและ HVAC เชิงพาณิชย์: แง้มประตูและสัญญาณเตือนเกณฑ์อุณหภูมิในกล่องแสดงผลและเครื่องทำความเย็นแบบวอล์กอิน ซึ่งได้ประโยชน์จากช่วงอุณหภูมิการทำงานที่ขยายออกไป
เครื่องมือแบบพกพาที่ใช้พลังงานจากแบตเตอรี่: มิเตอร์แบบมือถือและเครื่องตรวจสอบสภาพแวดล้อมที่กระแสไฟต่ำกว่า 5mA จะช่วยยืดเวลาการทำงาน
อุปกรณ์เสริมสำหรับรถยนต์หลังการขาย: ระบบขับเคลื่อนโดยตรง 12V สำหรับเตือนให้รัดเข็มขัดนิรภัย สัญญาณตอบรับเซ็นเซอร์จอดรถ และไฟแสดงการชาร์จ
| ข้อกำหนดการออกแบบ | คุณลักษณะ MLT-1230 |
| ออดหนึ่งอันสำหรับแรงดันไฟฟ้าของผลิตภัณฑ์หลายรายการ | ช่วง 1–25V ครอบคลุมราง 3.3V, 5V, 12V และ 24V รวบรวมสินค้าคงคลังและทำให้การจัดการ BOM ง่ายขึ้น |
| การใช้พลังงานต่ำ | ≤5mA ที่ 3V เหมาะสำหรับแบตเตอรี่และระบบเก็บเกี่ยวพลังงาน ปริมาณการใช้จริงขึ้นอยู่กับแรงดันไฟฟ้าของไดรฟ์และรอบการทำงาน |
| การแจ้งเตือนที่ชัดเจนสำหรับทุกกลุ่มอายุ | เสียงสะท้อน 4kHz สามารถรับรู้ได้อย่างสม่ำเสมอในกลุ่มประชากร และโทนเสียงก็ถ่ายทอดได้ดีผ่านกรอบพลาสติกทั่วไป |
| ตำแหน่งที่เป็นมิตรกับ EMC | ไม่มีสนามแม่เหล็กหรือสัญญาณรบกวนในการสลับแบบเหนี่ยวนำ ดังนั้นจึงสามารถวางออดไว้ใกล้กับเสาอากาศ เซ็นเซอร์ หรือวงจรอะนาล็อกที่มีความแม่นยำ |
| บูรณาการตู้บาง | ความสูง 3 มม. พอดีกับใต้จอแสดงผล ชุดแบตเตอรี่ และกระป๋องป้องกันในผลิตภัณฑ์แบบพกพาและแบบติดตั้งบนแผง |

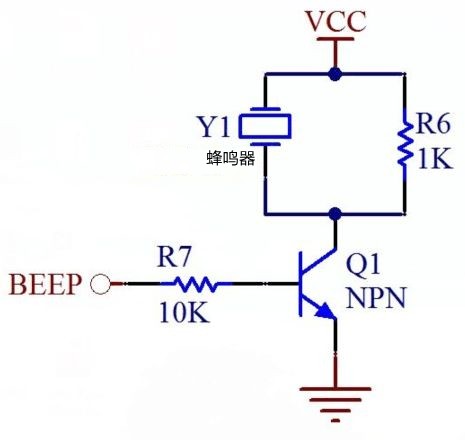

ความจุ 14000pF แสดงถึงโหลดปฏิกิริยาประมาณ 2.8kΩ ที่ 4000Hz เอาต์พุต MCU 3.3V ส่วนใหญ่สามารถขับเคลื่อนสิ่งนี้ได้โดยตรง แต่สำหรับการทำงาน 12V หรือ 24V แนะนำให้ใช้บัฟเฟอร์ทรานซิสเตอร์แบบธรรมดาหรือไดรเวอร์เพียโซเฉพาะเพื่อจัดการการแกว่งของแรงดันไฟฟ้าที่สูงขึ้น แผนผังอ้างอิงมีให้จากทีมงานแอปพลิเคชันของ MEIDI
MEIDI Intelligent Technology ออกแบบและผลิตส่วนประกอบเกี่ยวกับเสียงมาตั้งแต่ปี 2011 โรงงานบูรณาการในแนวตั้งของบริษัทในมณฑลเจียงซู ประเทศจีน ครอบคลุมการขึ้นรูปแบบ LCP, การประกอบ SMD อัตโนมัติ, การประมวลผลเซรามิกเพียโซอิเล็กทริก และการทดสอบเสียงขั้นสุดท้าย 100% การรับรอง ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะเป็นกรอบการทำงานสำหรับคุณภาพที่สม่ำเสมอในปริมาณมาก

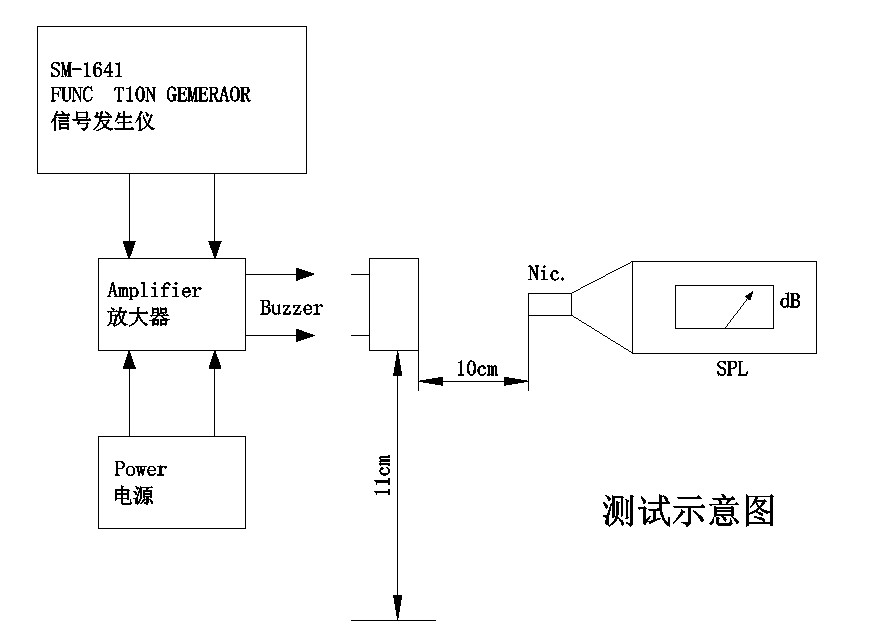

Buzzer แบบพาสซีฟแบบเพียโซอิเล็กทริก SMD ขนาด 12*12*3 มม. ผลิตในสายการผลิตอัตโนมัติเดียวกันกับที่จัดหาให้กับลูกค้าด้านยานยนต์และอุตสาหกรรมของ MEIDI ทุกชุดการผลิตจะต้องผ่านการทดสอบอย่างครอบคลุม ความถี่เรโซแนนซ์ได้รับการตรวจสอบ 100% ของหน่วยเพื่อให้แน่ใจว่าเป็นไปตามหน้าต่าง 4000±300Hz ตัวอย่างการผลิตแสดงการกระจายความถี่ที่แน่นหนา 4000Hz อย่างสม่ำเสมอ ความจุถูกคัดกรองไว้ที่ 14000pF ±30% และระดับความดันเสียงได้รับการยืนยันผ่านการสุ่มตัวอย่างทางสถิติ โดยค่าทั่วไปอยู่ระหว่าง 83.8dB ถึง 86.7dB การคัดกรองความเครียดด้านสิ่งแวดล้อมประกอบด้วย 48 ชั่วโมงที่ +80°C, 48 ชั่วโมงที่ -30°C และห้ารอบการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน ความทนทานทางกลได้รับการตรวจสอบโดยการทดสอบการสั่นสะเทือนและการตกกระแทกที่ความสูง 75 ซม. ในขณะที่ความสมบูรณ์ของการบัดกรีได้รับการตรวจสอบโดยการต้านทานความร้อนของโลหะบัดกรีและโปรไฟล์การรีโฟลว์เต็มรูปแบบ บันทึกการทดสอบทั้งหมดเชื่อมโยงกับรหัสล็อตบนตัวเรือนและจะเก็บรักษาไว้เป็นเวลาสิบปี
1. ช่วงแรงดันไฟฟ้ากว้างส่งผลต่อวงจรขับเคลื่อนอย่างไร?
ที่ 3V ไมโครคอนโทรลเลอร์จำนวนมากสามารถขับเคลื่อนออดได้โดยตรงเนื่องจากการดึงกระแสต่ำกว่า 5mA เมื่อแรงดันไฟจ่ายเพิ่มขึ้น กระแสไฟสูงสุดก็จะเพิ่มขึ้นเช่นกัน ที่ 12V หรือ 24V แนะนำให้ใช้บัฟเฟอร์ทรานซิสเตอร์ธรรมดาหรือ MOSFET ระดับลอจิก ข้อได้เปรียบที่สำคัญคือสามารถใช้ออดเดียวกันนี้กับแรงดันไฟฟ้าเหล่านี้ทั้งหมดได้ โดยไม่จำเป็นต้องใช้หมายเลขชิ้นส่วนที่แตกต่างกัน
2. เหตุใดความถี่เรโซแนนซ์จึงตั้งไว้ที่ 4000Hz
4000Hz อยู่ในช่วง 2–5kHz ซึ่งการได้ยินของมนุษย์มีความไวมากที่สุด ดังนั้นจึงตรวจจับโทนเสียงได้ง่ายแม้ในระดับเสียงต่ำ ความถี่นี้ยังแพร่กระจายได้ดีผ่านกรอบพลาสติกและมีทิศทางน้อยกว่าความถี่ที่สูงกว่า ทำให้เป็นเสียงเตือนที่ใช้งานทั่วไปได้ดี
3. MLT‑1230 สามารถสร้างเสียงพูดหรือดนตรีได้หรือไม่
ไม่ อุปกรณ์นี้เป็นทรานสดิวเซอร์เรโซแนนซ์ย่านความถี่แคบที่ปรับให้เหมาะสมสำหรับ 4000Hz แม้ว่ารูปแบบง่ายๆ เช่น เสียงบี๊บและเสียงเจี๊ยบสามารถสร้างขึ้นได้โดยการเปลี่ยนแปลงรอบการทำงานของ PWM แต่ก็ไม่สามารถสร้างเสียงพูดหรือเสียงที่ซับซ้อนได้ สำหรับการใช้งานดังกล่าว ควรพิจารณาลำโพงไดนามิกหรือเครื่องขยายเสียงแบบเพียโซย่านความถี่กว้าง
4. ความจุ 14000pF มีความหมายต่อการออกแบบของฉันอย่างไร
ความจุจะกำหนดโหลดรีแอกทีฟที่คนขับมองเห็น ที่ 4000Hz รีแอคแทนซ์จะอยู่ที่ประมาณ 2.8kΩ ค่านี้ควรใช้ในการคำนวณกระแสสูงสุดที่ไดรเวอร์ต้องจ่ายให้ ควรคำนึงถึงพิกัดความเผื่อ ±30% ในส่วนขอบการออกแบบที่แย่ที่สุด
5. สามารถปรับแต่งได้หรือไม่?

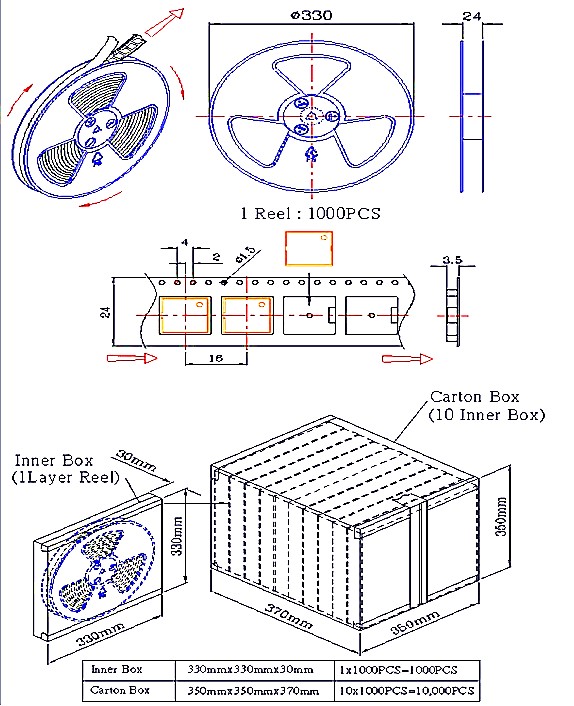

ใช่. MEIDI นำเสนอการปรับความถี่แบบกำหนดเองภายในช่วง 2–5kHz ค่าความจุทางเลือก และการกำหนดค่าเทปและม้วนต่างๆ สำหรับโครงการ OEM ปริมาณสูง ติดต่อทีมแอปพลิเคชันเพื่อแจ้งความต้องการของคุณเพื่อประเมินความเป็นไปได้และระยะเวลาดำเนินการ
สำหรับเอกสารข้อมูล กราฟเสียงเฉพาะแรงดันไฟฟ้า การออกแบบอ้างอิงวงจรขับเคลื่อน หรือการปรับแต่งแบบ OEM โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยปกติวิศวกรแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการพร้อมเอกสารทางเทคนิคและราคาตามปริมาณ
