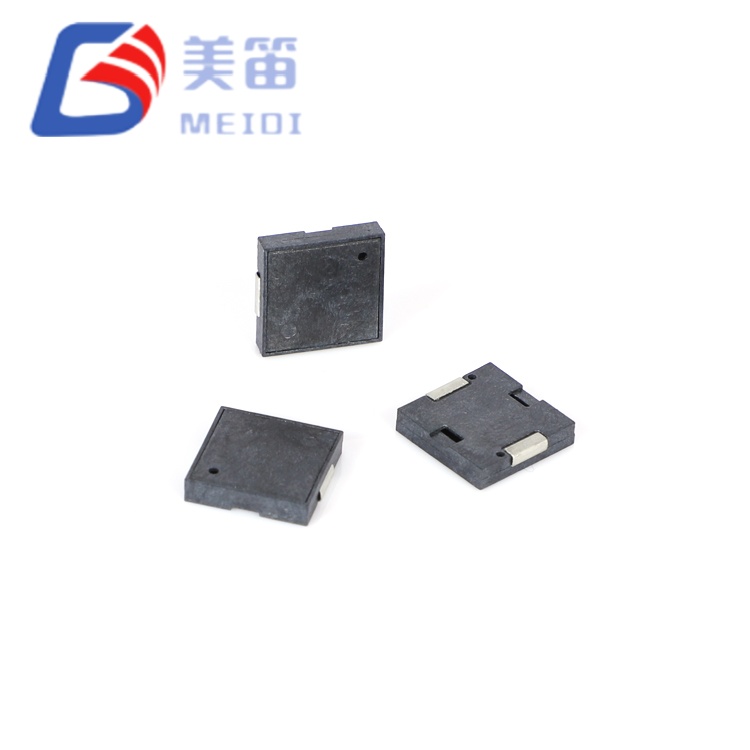

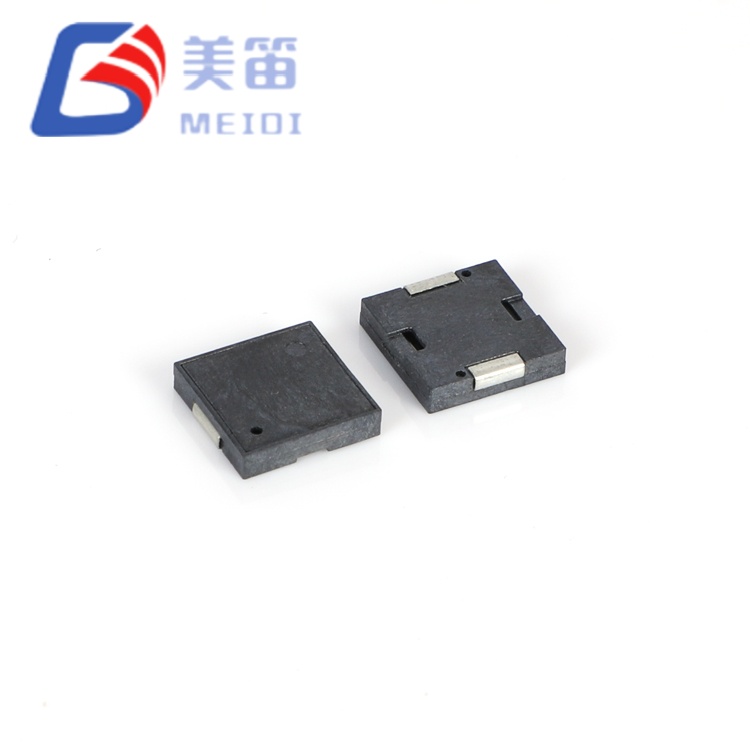

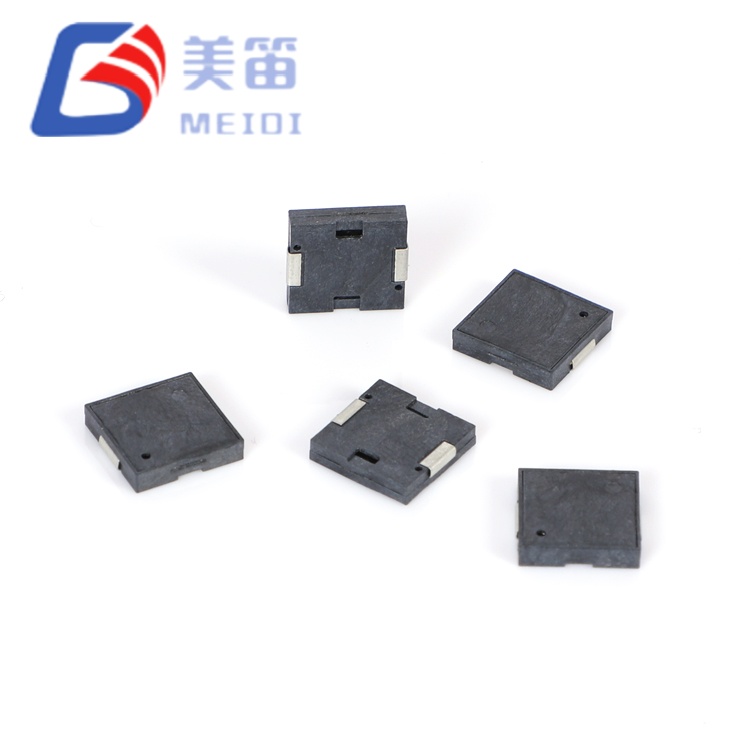

ออดเพียโซอิเล็กทริกแบบพาสซีฟ SMD ขนาด 9×9×1.8 มม. เป็นออดเพียโซอิเล็กทริกแบบพาสซีฟแบบติดตั้งบนพื้นผิว ออกแบบมาสำหรับการใช้งานที่ต้องการสัญญาณเสียงที่ชัดเจนภายในพื้นที่ขนาดเล็กมากและใช้พลังงานอย่างจำกัด ด้วยความสูงเพียง 1.8 มม. และฐาน 9.0×9.0 มม. จึงสามารถวางในชุดประกอบที่ออดแบบธรรมดาไม่พอดี หลักการขับเคลื่อนแบบคาปาซิทีฟจะรักษากระแสไฟในการทำงานที่หรือต่ำกว่า 5mA ที่ระดับ 5V ทำให้ไม่จำเป็นต้องใช้ฟลายแบ็คไดโอด และทำให้สามารถขับเคลื่อนไมโครคอนโทรลเลอร์โดยตรงได้
ส่วนประกอบชิ้นเดียวครอบคลุมช่วงการทำงาน 1V ถึง 25V ซึ่งหมายความว่าออดเดียวกันนี้สามารถให้บริการวงจรลอจิก 3.3V, รางยานยนต์ 12V และแผงควบคุมอุตสาหกรรม 24V โดยไม่มีข้อบังคับเพิ่มเติม ที่ 5V ระดับความดันเสียงจะถึงขั้นต่ำที่รับประกันที่ 70dB ที่ระยะห่าง 10 ซม. โดยมีความถี่เรโซแนนซ์อยู่ที่ 4000±300Hz ความจุที่ระบุที่ 12000pF (±30%) ทำให้สามารถออกแบบไดรเวอร์ได้อย่างตรงไปตรงมา ในขณะที่ตัวเรือน LCP สีดำทนทานต่อการบัดกรีแบบรีโฟลว์และการทำงานต่อเนื่องตั้งแต่ -30°C ถึง +70°C
ในฐานะที่เป็นทรานสดิวเซอร์เพียโซอิเล็กทริกแบบพาสซีฟ Buzzer แบบพาสซีฟเพียโซอิเล็กทริก SMD ขนาด 9×9×1.8 มม. ต้องใช้สัญญาณ AC ภายนอก ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมหรือรูปคลื่น PWM ใกล้กับจุดเรโซแนนซ์ 4000Hz เมื่อใช้สนามไฟฟ้ากระแสสลับ องค์ประกอบเซรามิกจะเปลี่ยนรูปและสร้างคลื่นเสียงโดยไม่มีส่วนประกอบที่เป็นแม่เหล็ก หลักการทำงานนี้ช่วยลดการสะท้อนกลับแบบเหนี่ยวนำที่พบในออดแม่เหล็ก ดังนั้นจึงสามารถสร้างวงจรขับเคลื่อนได้โดยไม่ต้องใช้ไดโอดป้องกันและมีส่วนประกอบโดยรวมน้อยลง
อุปกรณ์ดึงกระแสไฟไม่เกิน 5mA ภายใต้สภาวะการทดสอบ 5V, 4000Hz และเนื่องจากโหลดส่วนใหญ่เป็นแบบคาปาซิเตอร์ (รีแอกแตนซ์ประมาณ 3.3kΩ ที่เรโซแนนซ์) การออกแบบจึงเน้นการเปลี่ยนจากการส่งกระแสไปสู่การเปลี่ยนแปลงแรงดันไฟฟ้า ช่วงอินพุต 1–25V ที่กว้างช่วยให้ออดเดียวกันทำงานในแรงดันไฟฟ้าหลายระบบ และระดับความดันเสียงจะเพิ่มขึ้นตามแอมพลิจูดของไดรฟ์ ที่ 5V จากจุดสูงสุดถึงจุดสูงสุด เอาต์พุตขั้นต่ำคือ 70dB ที่ 10 ซม. แรงดันไฟฟ้าที่สูงกว่าจะสร้างระดับเสียงที่สูงขึ้นตามลำดับ

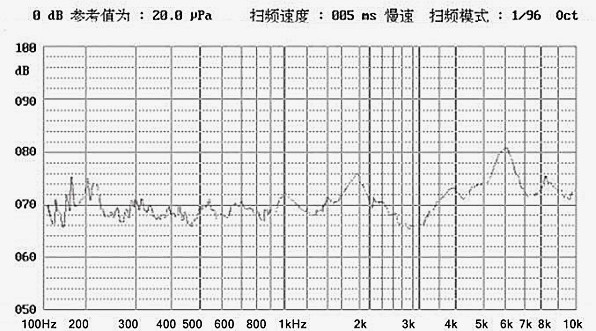

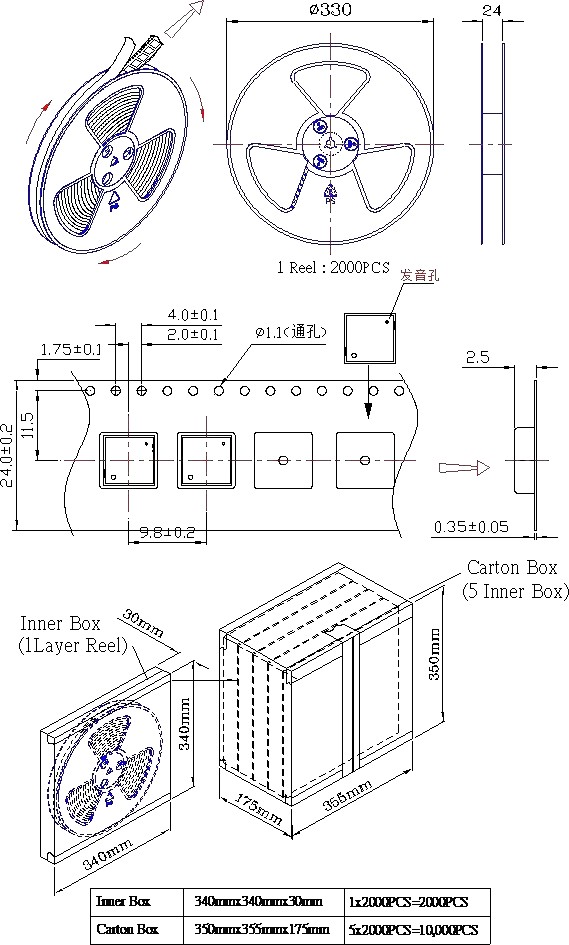

บรรจุภัณฑ์นี้มีน้ำหนัก 0.4 กรัม และขึ้นรูปด้วย LCP สีดำ สามารถใช้งานร่วมกับการบัดกรีแบบรีโฟลว์มาตรฐาน และสามารถผ่านรอบความร้อนสูงสุดสามรอบตามข้อกำหนดเฉพาะของผลิตภัณฑ์ รายงานการทดสอบตัวอย่าง 10 หน่วยรวมอยู่ในเอกสารประกอบเพื่อให้นักออกแบบได้รับมุมมองที่สมจริงเกี่ยวกับความสม่ำเสมอในการผลิต โดยมีระดับเสียงตั้งแต่ 71.8dB ถึง 76.4dB และค่าความจุระหว่าง 11385pF ถึง 12950pF
หากต้องการคำแนะนำเกี่ยวกับวงจรขับเคลื่อนแบบกำหนดเอง หรือเพื่อหารือเกี่ยวกับการบูรณาการกับรางแรงดันไฟฟ้าและรอบการทำงานของคุณ โปรดติดต่อฝ่ายวิศวกรรมการใช้งานของ MEIDI
โครงสร้างเพียโซอิเล็กทริกแบบคาปาซิทีฟหมายความว่าไม่มีขดลวดแม่เหล็กไฟฟ้า ดังนั้นจึงไม่มีอุปนัยชั่วคราวในการจัดการ อัตรากระแสไฟ ≤5mA ทำให้ออดเหมาะสำหรับการออกแบบที่ไวต่อพลังงานโดยไม่มีส่วนประกอบลดพิเศษ

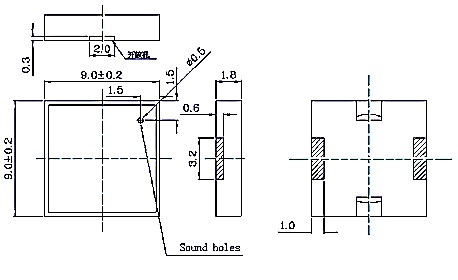

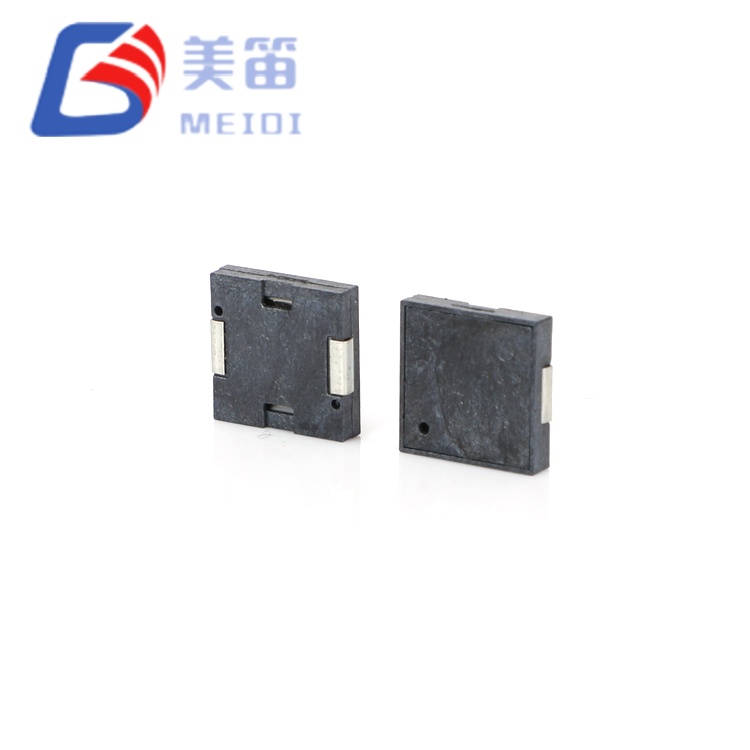

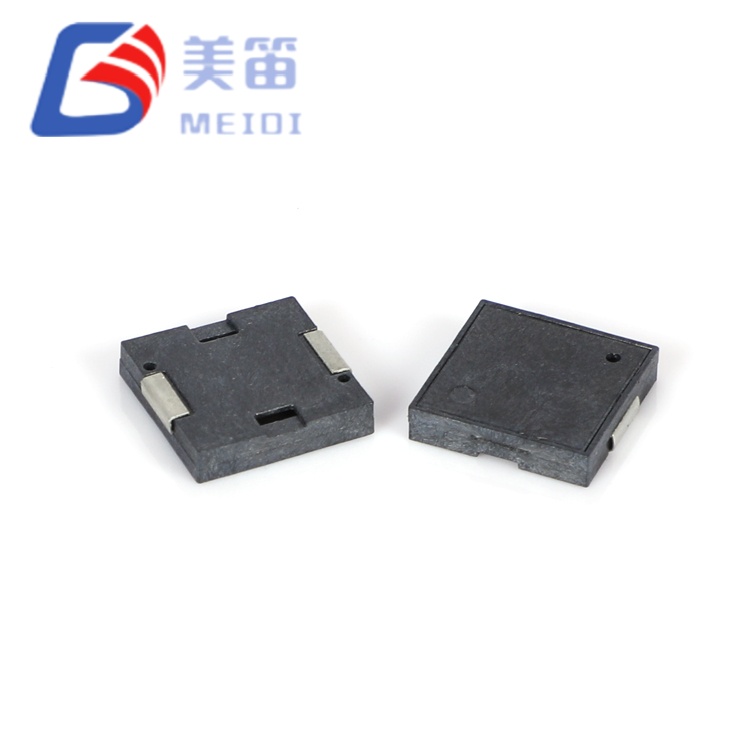

ด้วยความสูงเพียง 1.8 มม. และด้วยพื้นที่สี่เหลี่ยมจัตุรัส 9.0 มม. MLT-9018 จึงพอดีกับช่องว่างในแนวตั้งที่คับแคบซึ่งพบได้ในบอร์ดแบบเรียงซ้อน โมดูลจอแสดงผลแบบบาง และกลไกตัวอ่านการ์ด
ช่วงแรงดันไฟฟ้าขณะทำงาน 1–25V ครอบคลุมลอจิก 3.3V, ระบบ 5V, สายการผลิตยานยนต์ 12V และรถโดยสารอุตสาหกรรม 24V ทำให้หมายเลขชิ้นส่วนหนึ่งหมายเลขสามารถแทนที่ทางเลือกเฉพาะแรงดันไฟฟ้าหลายรายการได้
ความถี่เรโซแนนซ์ได้รับการแก้ไขที่ 4000Hz โดยมีความทนทานต่อการผลิต ±300Hz ทำให้ทีมเฟิร์มแวร์มีเป้าหมายเสียงที่ชัดเจน
A nominal capacitance of 12000 pF (±30 %) is specified at 1 kHz and 25 °C to assist with reactive load calculations during the design phase.
ช่วงอุณหภูมิในการทำงานขยายตั้งแต่ −30°C ถึง +70°C ซึ่งเกินกว่าพื้นปกติ −20°C ของออดเกรดเชิงพาณิชย์หลายรุ่น
MEIDI Intelligent Technology ผลิตชิ้นส่วนเกี่ยวกับเสียงมาตั้งแต่ปี 2011 โดยดำเนินงานในโรงงานบูรณาการแนวตั้งในมณฑลเจียงซู ประเทศจีน โรงงานผสมผสานการขึ้นรูปแบบ LCP ภายในบริษัท สายการผลิต SMD แบบอัตโนมัติ และการทดสอบเสียงแบบอินไลน์ 100% ภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001 โครงสร้างพื้นฐานนี้สนับสนุนการผลิตส่วนประกอบปริมาณมาก เช่น MLT-9018 อย่างสม่ำเสมอ โดยมีบันทึกชุดการผลิตโดยละเอียดสำหรับการจัดส่งทุกครั้ง
MLT-9018 อยู่ภายใต้โปรแกรมการทดสอบความน่าเชื่อถือที่ครอบคลุมซึ่งกำหนดไว้ในข้อมูลจำเพาะของผลิตภัณฑ์ การคัดกรองความเครียดจากสิ่งแวดล้อมประกอบด้วยการแช่อุณหภูมิสูง 48 ชั่วโมงที่อุณหภูมิ +80±2°C การแช่เย็นเป็นเวลา 48 ชั่วโมงที่ −30±2°C และรอบการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันห้ารอบระหว่างอุณหภูมิสุดขั้วเหล่านี้โดยมีเวลาคงอยู่ 30 นาทีในแต่ละอุณหภูมิ ความทนทานของกลไกได้รับการตรวจสอบผ่านการทดสอบการสั่นสะเทือนจาก 10Hz ถึง 55Hz ที่แอมพลิจูด 1.0 มม. บนทั้งสามแกน ตามด้วยการตกอย่างอิสระ 75 ซม. 3 ครั้งลงบนพื้นผิวไม้เนื้อแข็ง 10 มม.
ความต้านทานต่อความชื้นได้รับการยืนยันโดยการสัมผัสกับอุณหภูมิ 50±5°C เป็นเวลา 48 ชั่วโมงที่ความชื้นสัมพัทธ์ 90–95% โดยมีระยะเวลาฟื้นตัวโดยรอบ 2 ชั่วโมง ความสมบูรณ์ของการบัดกรีได้รับการตรวจสอบโดยการจุ่ม 10 วินาทีที่อุณหภูมิ 250±5°C โดยที่ตัวส่วนประกอบอยู่ห่างจากตัวบัดกรี 2.0 มม. รวมถึงการทดสอบโปรไฟล์การรีโฟลว์ทั้งหมดตามข้อกำหนดเฉพาะของการบัดกรี
การทดสอบเหล่านี้ดำเนินการเป็นรายชุด และรายงานผลลัพธ์จะพร้อมใช้งานสำหรับลูกค้าที่ต้องการเอกสารประกอบสำหรับกระบวนการตรวจสอบคุณสมบัติของตนเอง สำหรับการใช้งานที่ต้องการคุณสมบัติเพิ่มเติม เช่น มาตรฐานยานยนต์หรืออุปกรณ์ทางการแพทย์ ทีมวิศวกรของ MEIDI สามารถหารือเกี่ยวกับระเบียบการคัดกรองเพิ่มเติมได้

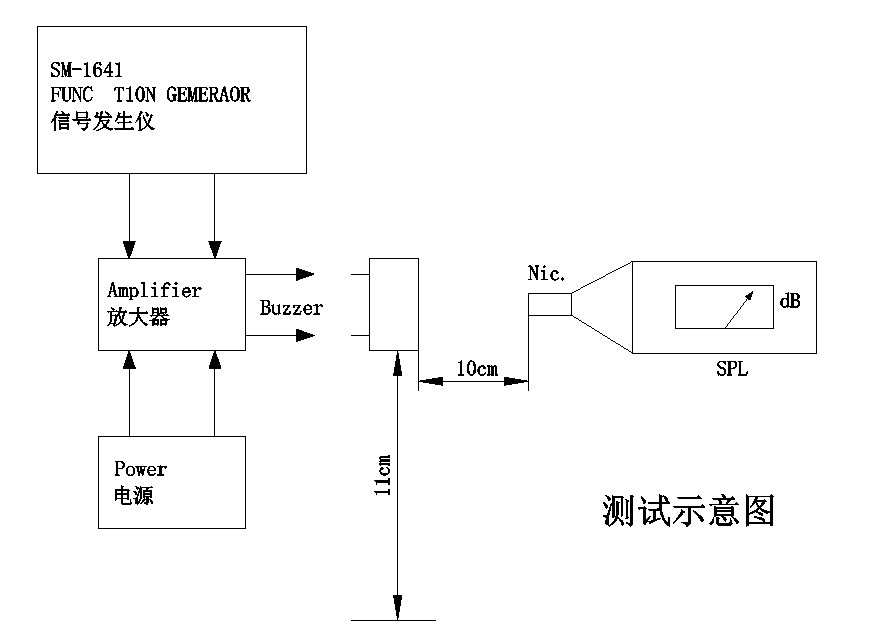

| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric SMD Buzzer แบบพาสซีฟ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (Vp-p) | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 25 V (Vp-p) | สัญญาณไดรฟ์สูงสุด |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 70 เดซิเบล | ที่ 5V, 4000 Hz, 10 ซม |
| การดำเนินงานในปัจจุบัน | ≤ 5 มิลลิแอมป์ | ที่ 5V, 4000 เฮิรตซ์ |
| ความถี่เรโซแนนซ์ | 4000 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| ความจุ | 12000 ± 30% พีเอฟ | ที่ 1 กิโลเฮิรตซ์ 25 องศาเซลเซียส |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (ยาว × กว้าง × สูง) | 9.0 × 9.0 × 1.8 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.4 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | — |
| การบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ | ตามข้อกำหนด สูงสุด 3 รอบ |
| การบัดกรี (คลื่น) | 255 ± 15 °C, 4–6 วินาที | 2-3 รอบ |
| การบัดกรี (แบบแมนนวล) | 360 ± 10 °C, 2–5 วินาที | 2-3 รอบ |
| พารามิเตอร์ | ช่วงตัวอย่าง |
| ความดันเสียง | 71.8 – 76.4 เดซิเบล |
| ความถี่ | 4000 เฮิรตซ์ |
| ความจุ | 11385 – 12950 พิโคเอฟ |
| เส้นผ่านศูนย์กลาง | 9.0 มม |
| ความสูง | 1.8 มม |
ข้อมูลตัวอย่างแสดงให้เห็นถึงความสม่ำเสมอในการผลิตโดยทั่วไป เฉพาะขีดจำกัดการรับประกันในตารางข้อมูลจำเพาะหลักเท่านั้นที่จะนำไปใช้กับล็อตการผลิตทั้งหมด
การใช้งานที่แนะนำด้านล่างนี้อิงตามคุณลักษณะทางไฟฟ้าและกลไกของ MLT-9018 มีจุดมุ่งหมายเพื่อเป็นแนวทางในการออกแบบและควรได้รับการยืนยันกับข้อกำหนดเฉพาะของผลิตภัณฑ์ขั้นสุดท้าย
• อุปกรณ์พกพาที่ใช้แบตเตอรี่: การดึงกระแสไฟ ≤5mA ช่วยยืดเวลาการใช้งานในผลิตภัณฑ์ที่ใช้พลังงานจากเซลล์แบบเหรียญหรือแพ็คลิเธียมขนาดเล็ก
• อุปกรณ์สำหรับสภาพแวดล้อมที่มีความเย็น: ขีดจำกัดการทำงานที่ต่ำกว่า -30°C รองรับตัวติดตามลอจิสติกส์ในห้องเย็น เซ็นเซอร์กลางแจ้ง และตู้อุตสาหกรรมที่ไม่ได้รับความร้อน
• ส่วนประกอบอิเล็กทรอนิกส์แบบบาง: ความสูง 1.8 มม. ทำให้สามารถรวมเข้ากับจอแสดงผลบางเฉียบ แผงเมมเบรน และกรอบเครื่องอ่านการ์ดได้
• โหนดอุตสาหกรรมที่มีแรงดันไฟฟ้าหลายระดับ: อินพุต 1–25V ช่วยลดวงจรการแปลแรงดันไฟฟ้า ทำให้การออกแบบที่ต้องใช้งานบนบัส 5V, 12V และ 24V ง่ายขึ้น
• โมดูลภายในรถยนต์: เข้ากันได้กับไฟ 12V โดยตรง ซึ่งเหมาะกับเสียงเตือนบนแผงหน้าปัด ความคิดเห็นของเซ็นเซอร์จอดรถ และการเตือนให้คาดเข็มขัดนิรภัย
• จุดสิ้นสุด IoT และเกตเวย์เซ็นเซอร์: กระแสไฟที่ทำงานต่ำเข้ากันได้ดีกับการเก็บเกี่ยวพลังงานหรือการใช้งานแบตเตอรี่ที่มีอายุการใช้งานยาวนาน
| การพิจารณาการออกแบบ | ข้อมูลจำเพาะ MLT-9018 |
| ข้อจำกัดด้านงบประมาณในปัจจุบัน | กระแสไฟทำงาน ≤5 mA ตามข้อกำหนด |
| ความแปรผันของรางแรงดันไฟฟ้า | ช่วงการทำงาน 1–25V ครอบคลุมแรงดันไฟฟ้าหลายระบบใน SKU เดียว |
| การกวาดล้างแนวตั้ง | ความสูง 1.8 มม. ต่ำกว่าทางเลือกอื่น 2.0–2.5 มม. ทั่วไป |
| การทำงานที่อุณหภูมิต่ำ | ขีดจำกัดการทำงาน -30 °C ต่อข้อกำหนด |
| ความเรียบง่ายของวงจรขับเคลื่อน | ไม่มีการเตะกลับแบบอุปนัย; ไม่จำเป็นต้องมีไดโอดฟลายแบ็ค |
| ลักษณะโหลดแบบ Capacitive | ระบุ 12000 pF สำหรับการคำนวณอิมพีแดนซ์รีแอกทีฟ |
ออดพาสซีฟแบบเพียโซอิเล็กทริก SMD ขนาด 9×9×1.8 มม. ได้รับการพัฒนาโดยเฉพาะสำหรับสถานการณ์ที่ความยืดหยุ่นของกระแสไฟฟ้า พื้นที่ และแรงดันไฟฟ้าเป็นข้อจำกัดหลัก ลักษณะการเก็บประจุของมันแสดงโหลดรีแอกทีฟประมาณ 3.3kΩ ที่เรโซแนนซ์ ซึ่งหมายความว่าไดรเวอร์จะต้องส่งแรงดันสวิงมากกว่ากระแสต่อเนื่องขนาดใหญ่ ความแตกต่างนี้มักจะนำไปสู่ขั้นตอนการขับเคลื่อนที่เรียบง่ายและคุ้มค่ากว่าเมื่อเปรียบเทียบกับการออกแบบหัวโซน่าร์แบบแม่เหล็ก
มีตัวอย่างสำหรับการประเมิน เพื่อให้คุณสามารถวัดเอาท์พุตเสียงและการสิ้นเปลืองกระแสไฟด้วยรูปคลื่นของไดรฟ์และโครงร่าง PCB ของคุณเอง
1. MLT-9018 ต้องการสัญญาณขับเคลื่อนประเภทใด
MLT-9018 เป็นออดเพียโซอิเล็กทริกแบบพาสซีฟ และต้องการสัญญาณ AC ภายนอก ซึ่งโดยปกติจะเป็นคลื่นสี่เหลี่ยมหรือ PWM ใกล้ 4000Hz แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียง วงจรขับเคลื่อนจะต้องชาร์จและคายประจุความจุ 12000pF ที่ความถี่สวิตชิ่ง กระแสไฟเฉลี่ยอยู่ในระดับต่ำ แต่ควรตรวจสอบกระแสไฟสูงสุดชั่วขณะโดยเทียบกับความสามารถของผู้ขับขี่
2. ความดันเสียงจะแปรผันตามแรงดันไฟฟ้าที่ใช้งานภายในช่วง 1–25V อย่างไร
ความดันเสียงเพิ่มขึ้นตามแอมพลิจูดของแรงดันไฟฟ้าของไดรฟ์ รับประกัน ≥70dB ที่สภาวะพิกัด 5V ที่แรงดันไฟฟ้าต่ำ เอาต์พุตจะลดลง และแรงดันไฟฟ้าที่สูงขึ้นจะเพิ่มขึ้น สามารถขอข้อมูลเสียงเฉพาะแรงดันไฟฟ้าได้จาก MEIDI
3. MLT-9018 สามารถขับเคลื่อนโดยตรงจากพิน GPIO ของไมโครคอนโทรลเลอร์ได้หรือไม่

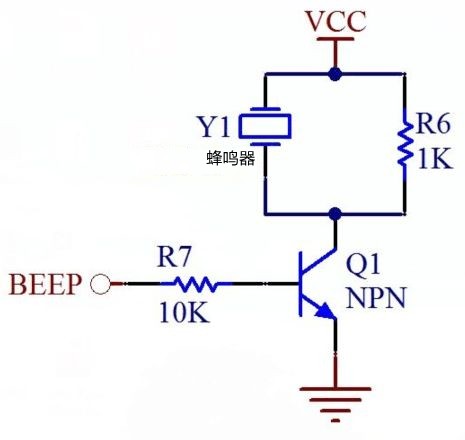

สามารถขับเคลื่อนโดยตรงจาก GPIO 3.3V หรือ 5V ได้หากพินสามารถจ่ายกระแสรีแอกทีฟเป็น 12000pF ที่ 4000Hz ค่าเฉลี่ย ≤5mA อยู่ในข้อกำหนด GPIO หลายประการ แต่กระแสไฟชาร์จสูงสุดระหว่างการเปลี่ยนประจุอาจสูงกว่า สำหรับการใช้งาน 12V และ 24V แนะนำให้ใช้บัฟเฟอร์ทรานซิสเตอร์หรือไดรเวอร์เพียโซเฉพาะ MEIDI สามารถจัดเตรียมวงจรอ้างอิงสำหรับการตั้งค่าทั่วไปได้
4. ข้อกำหนดความจุ 12000 pF มีความสำคัญอย่างไร
ความจุจะกำหนดอิมพีแดนซ์รีแอกทีฟ: Z = 1/(2πfC) ที่ 4000Hz ค่านี้จะอยู่ที่ประมาณ 3.3kΩ วงจรขับเคลื่อนจะต้องจ่ายกระแสเข้าสู่โหลดปฏิกิริยานี้ ควรคำนึงถึงพิกัดความเผื่อ ±30% (8400–15600pF) เมื่อออกแบบสเตจไดรเวอร์ วิศวกรด้านการใช้งานสามารถช่วยเหลือในการเลือกส่วนประกอบได้
5. ข้อมูลการทดสอบตัวอย่างและข้อกำหนดที่รับประกันแตกต่างกันอย่างไร
รายงานตัวอย่าง (การวัด 10 หน่วย) แสดงค่าทั่วไป เช่น ความดันเสียงระหว่าง 71.8dB ถึง 76.4dB ข้อมูลเหล่านี้มีไว้เพื่อใช้อ้างอิงเท่านั้น ข้อมูลจำเพาะที่รับประกันคือความดันเสียง ≥70dB ความถี่ 4000±300Hz และความจุ 12000±30% pF โปรโตคอลการทดสอบการผลิตมีให้บริการตามคำขอ
6. MEIDI มีการปรับแต่งสำหรับออดนี้หรือไม่?
ใช่ มีบริการ OEM และ ODM พารามิเตอร์ต่างๆ เช่น ความถี่ แรงดันไฟฟ้า ขนาด และการกันน้ำ สามารถแก้ไขได้เพื่อให้เหมาะกับความต้องการเฉพาะ ติดต่อทีมแอปพลิเคชันพร้อมระบุข้อกำหนดเป้าหมายของคุณเพื่อประเมินความเป็นไปได้
สำหรับคำแนะนำในการออกแบบวงจรขับเคลื่อน การวัดเสียงเฉพาะแรงดันไฟฟ้า คำแนะนำการใช้งานในสภาพแวดล้อมเย็น หรือเพื่อหารือเกี่ยวกับการปรับแต่ง OEM โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยปกติแล้วทีมวิศวกรรมแอปพลิเคชันของ MEIDI จะตอบกลับภายในหนึ่งวันทำการพร้อมเอกสารทางเทคนิคและราคาตามปริมาณ
โรงงาน MEIDI ในมณฑลเจียงซูได้จัดส่งส่วนประกอบเพียโซอิเล็กทริกและส่วนประกอบอะคูสติกแม่เหล็กไฟฟ้าให้กับลูกค้าทั่วโลกมาตั้งแต่ปี 2554 ด้วยการขึ้นรูป LCP ภายในองค์กร การประกอบ SMD อัตโนมัติ และการทดสอบเสียงเต็มรูปแบบ บริษัทเป็นผู้จัดหาอุตสาหกรรมต่างๆ ตั้งแต่อิเล็กทรอนิกส์ในยานยนต์และการควบคุมทางอุตสาหกรรม ไปจนถึงอุปกรณ์ทางการแพทย์และระบบบ้านอัจฉริยะ การจัดการคุณภาพ ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะเป็นรากฐานของทุกข้อกำหนดของผลิตภัณฑ์ที่เราเผยแพร่
