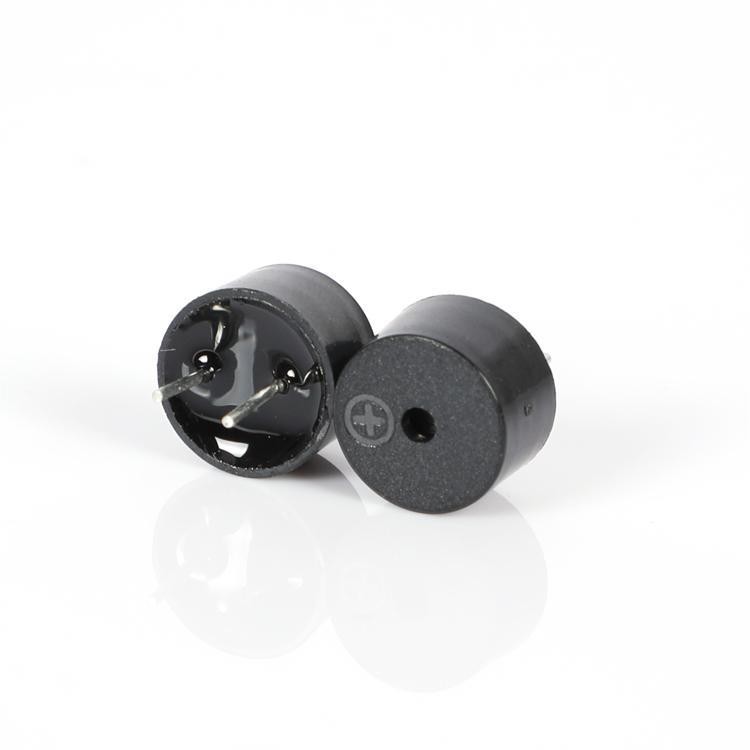

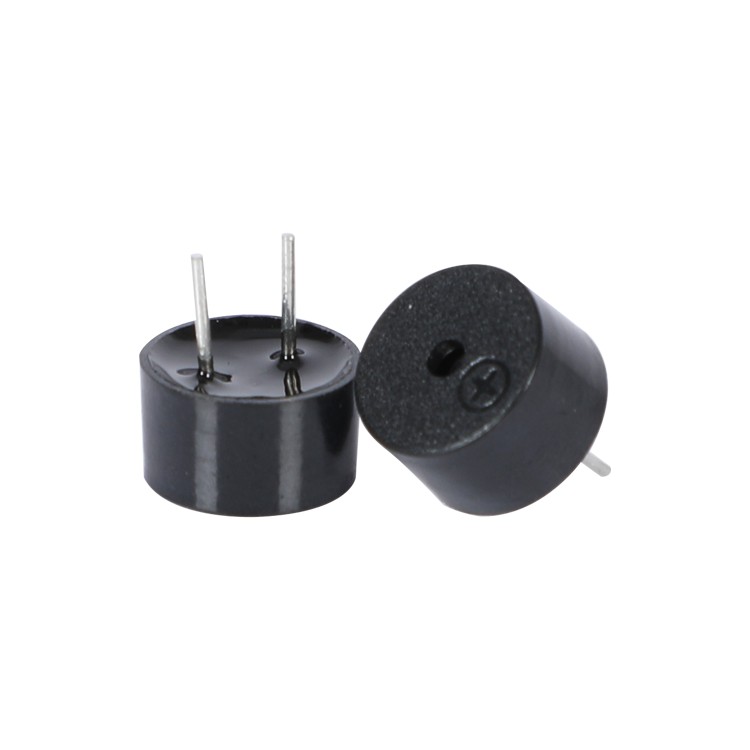

ออดแม่เหล็กแบบปรับได้สำหรับการใช้งานสัญญาณ

ออดแม่เหล็กแบบพาสซีฟจะลดการออกแบบลงไปจนถึงเสียงที่จำเป็น ส่วนประกอบ: คอยล์ แม่เหล็กถาวร และไดอะแฟรมเฟอร์โรแมกเนติกแบบบาง ไม่มีออสซิลเลเตอร์ออนบอร์ด ในการสร้างเสียง ผู้ใช้จะต้องจัดหา กระแสสลับหรือสัญญาณ DC สวิตช์ที่ตรงกับกลไก ความถี่เรโซแนนซ์ของชุดไดอะแฟรม นี่เป็นการรับผิดชอบ สำหรับการสร้างโทนเสียงบนวงจรโฮสต์ แต่ในทางกลับกันจะให้ความสมบูรณ์ ควบคุมระดับเสียง ระดับเสียง และรอบการทำงาน เนื่องจากมีรูปคลื่นของไดรฟ์อยู่ สร้างขึ้นจากภายนอก เอาต์พุต PWM ของไมโครคอนโทรลเลอร์ตัวเดียวสามารถขับเคลื่อนได้หลายตัว ออดแบบพาสซีฟที่ความถี่ต่างกัน หรือใช้ออดเดี่ยวก็ได้ สร้างรูปแบบการแจ้งเตือนที่หลากหลาย

วิธีที่สัญญาณไดรฟ์ควบคุมเอาท์พุต

ไดอะแฟรมภายในออดแม่เหล็กแบบพาสซีฟจะเคลื่อนไปทางแกนแม่เหล็ก เมื่อกระแสไหลผ่านขดลวดแล้วสปริงกลับเมื่อกระแสหยุด การทำซ้ำนี้ที่เสียงสะท้อนเชิงกลจะทำให้เกิดโทนเสียงที่ดังที่สุด ที่ ผู้ออกแบบจะตั้งค่าความถี่ของไดรฟ์ ซึ่งหมายความว่าสามารถใช้งานออดเดียวกันได้ เสียงก้องเล็กน้อยเพื่อสร้างระดับเสียงที่แตกต่างกันเมื่อลดความดังลง หรือ ขับเคลื่อนด้วยจุดเรโซแนนซ์ที่แน่นอนเพื่อแรงดันเสียงสูงสุด แรงดันไฟฟ้า ความกว้างของสัญญาณไดรฟ์ส่งผลโดยตรงต่อระดับเสียงและอนุกรม สามารถเพิ่มตัวต้านทานเพื่อจำกัดกระแสสูงสุดระหว่างการสลับภาวะชั่วครู่ได้ เทียบกับอันAPiezoelectric Buzzer ที่มีประสิทธิภาพหรือกออดแม่เหล็กที่ใช้งานอยู่ซึ่งล็อคความถี่ให้เป็นค่าคงที่ ออสซิลเลเตอร์ภายในชนิดพาสซีฟเป็นตัวเลือกที่ปรับเปลี่ยนได้มากขึ้นเมื่อ ระบบมีวงจรสร้างโทนเสียงอยู่แล้ว

การเลือกอิมพีแดนซ์และความถี่ที่เหมาะสม

ออดแม่เหล็กแบบพาสซีฟนั้นพันกับอิมพีแดนซ์ของคอยล์เฉพาะโดยทั่วไป 8Ω, 16Ω, 42Ω หรือสูงกว่า ซึ่งกำหนดกระแสดึง ณ ที่กำหนด แรงดันไฟฟ้าของไดรฟ์ คอยล์อิมพีแดนซ์ต่ำสามารถส่งเอาต์พุตเสียงที่สูงกว่าได้ ต้องใช้กระแสไฟขับมากขึ้น ดังนั้นการเลือกจึงต้องมีการแลกเปลี่ยนระหว่าง ความดังและการใช้พลังงาน ความถี่เรโซแนนซ์โดยทั่วไปมีตั้งแต่ 200Hz ถึง 3kHz พร้อมไดอะแฟรมขนาดใหญ่ที่ให้โทนเสียงต่ำ นักออกแบบ มักใช้อันออดแม่เหล็กไฟฟ้าประเภทนี้ควบคู่ไปด้วย กPiezoelectric Buzzerหรือกเพียโซอิเล็กทริกแบบพาสซีฟ ออดในระบบสัญญาณเตือนแบบมัลติโทน ซึ่งหน่วยแม่เหล็กจัดการ ย่านความถี่ต่ำและองค์ประกอบเพียโซอิเล็กทริกจะครอบคลุมย่านความถี่ที่สูงกว่า ความถี่

การบูรณาการและการประกอบ

ออดเหล่านี้มีจำหน่ายทั้งแบบรูทะลุ สายตะกั่ว และแบบยึดบนพื้นผิว รูปแบบ รุ่นพินรูทะลุนั้นเหมาะกับบอร์ดที่มีการบัดกรีแบบคลื่น รุ่นสายนำช่วยให้วางตำแหน่งออดให้ห่างจาก PCB หลักได้ เพื่อการเชื่อมต่อเสียงที่ดีขึ้นกับแผงด้านหน้า หนึ่งออดแม่เหล็กแบบพาสซีฟ SMD มีไดรฟ์ภายนอกเหมือนกัน คุณลักษณะในแพ็คเกจที่เข้ากันได้กับการรีโฟลว์ เหมาะสำหรับระบบอัตโนมัติ การประกอบปริมาณมาก เมื่อทำการติดตั้ง จะต้องรักษาไดอะแฟรมที่เปลือยเปล่าให้ชัดเจน ของฟลักซ์ การเคลือบคอนฟอร์มอล และสารปนเปื้อนอื่น ๆ ที่สามารถบรรจุได้ พื้นผิวสั่นสะเทือนและลดเอาต์พุต

แอปพลิเคชันที่ได้รับประโยชน์จาก Passive Drive

ออดแม่เหล็กแบบพาสซีฟจะใช้ในทุกที่ที่ระบบสร้างไว้แล้ว สัญญาณเสียง ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค มีการกดปุ่ม ข้อเสนอแนะและเสียงเตือนในอุปกรณ์ที่มีไมโครคอนโทรลเลอร์เฉพาะ พร้อมเอาต์พุตตัวจับเวลาสำรอง โมดูลแผงหน้าปัดรถยนต์ใช้สำหรับ เสียงคลิกของไฟเลี้ยวและเสียงเตือน ขับเคลื่อนโดยชุดควบคุมตัวถัง แผงสัญญาณเตือนภัยและระบบอินเตอร์คอมใช้แผงเหล่านี้ในการผลิต รูปแบบการแจ้งเตือนที่โดดเด่นซึ่งแยกความแตกต่างจากการบุกรุก ไฟไหม้ และสถานะ การแจ้งเตือน นอกจากนี้ ยังมี PLC อุตสาหกรรมและตัวควบคุมแบบฝังรวมอยู่ด้วย ออดเหล่านี้สำหรับบ่งชี้ข้อผิดพลาดเฉพาะที่ ซึ่งโทนเสียงสามารถเปลี่ยนแปลงได้ โดยโปรแกรมควบคุมโดยไม่ต้องเปลี่ยนฮาร์ดแวร์

การผลิตและวิศวกรรมที่ เมดิ

เมดิสร้างออดแม่เหล็กแบบพาสซีฟบนสายที่รวมระบบอัตโนมัติ การพันขดลวด การขึ้นรูปไดอะแฟรม และการประกอบแม่เหล็ก แต่ละล็อตจะถูกสุ่มตัวอย่าง สำหรับอิมพีแดนซ์ ความถี่เรโซแนนซ์ และระดับความดันเสียงพร้อมกับข้อมูล บันทึกเทียบกับวันผลิตเพื่อให้สามารถตรวจสอบย้อนกลับได้ครบถ้วน ISO9001 กรอบการทำงานด้านคุณภาพยังรวมถึงการทดสอบความน่าเชื่อถือตามระยะเวลาสำหรับการระบายความร้อนด้วย ทนต่อแรงกระแทก การสั่นสะเทือน และความร้อนจากการบัดกรี สำหรับโครงการ OEM ที่ต้องการ อิมพีแดนซ์ของคอยล์เฉพาะหรือรูปทรงตัวเรือนแบบกำหนดเอง ซึ่งเป็นวิศวกรรมของ MEIDI ทีมงานสามารถจัดทำต้นแบบอย่างรวดเร็วและรายงานลักษณะเฉพาะก่อนได้ มุ่งมั่นที่จะผลิตในปริมาณมาก ช่วยให้นักออกแบบสามารถตรวจสอบได้ ประสิทธิภาพเสียงในตู้จริงก่อนที่จะสรุปบิล ของวัสดุ

คำถามที่พบบ่อย

ฉันสามารถขับออดแม่เหล็กแบบพาสซีฟโดยตรงจากพินไมโครคอนโทรลเลอร์ได้หรือไม่

ใช่ โดยมีเงื่อนไขว่าพินสามารถจ่ายกระแสไฟที่ต้องการได้ตามที่ต้องการ แรงดันไฟฟ้าของไดรฟ์ ไมโครคอนโทรลเลอร์ 3.3V และ 5V จำนวนมากสามารถขับเคลื่อนอิมพีแดนซ์สูงได้ ออดแบบพาสซีฟโดยตรงผ่านตัวต้านทานจำกัดกระแส เพื่อเสียงดังยิ่งขึ้น หรือสำหรับคอยล์อิมพีแดนซ์ต่ำ แนะนำให้ใช้บัฟเฟอร์ทรานซิสเตอร์

เสียงของออดแม่เหล็กแบบพาสซีฟแตกต่างจากเสียงออดแบบพาสซีฟแบบเพียโซอิเล็กทริกอย่างไร

ประเภทแม่เหล็กจะให้โทนเสียงที่อุ่นกว่าและเต็มกว่าที่ความถี่ต่ำ ออดพาสซีฟแบบเพียโซอิเล็กทริกให้เสียงที่คมชัดและมีระดับเสียงสูงกว่า เวอร์ชันแม่เหล็กยังมีแนวโน้มที่จะมีเสียงสะท้อนที่กว้างกว่า ทำให้ ความดังมีความไวต่อการเปลี่ยนแปลงความถี่เล็กน้อยในสัญญาณขับเคลื่อน

ออดแม่เหล็กแบบพาสซีฟต้องใช้ไดโอดฟลายแบ็กหรือไม่

ตัวเหนี่ยวนำคอยล์สามารถสร้างแรงดันไฟกระชากเมื่อมีสัญญาณไดรฟ์ เปลี่ยนแล้ว ในการใช้งานแรงดันไฟฟ้าต่ำส่วนใหญ่ ความต้านทานภายในของ คอยล์และแรงดันไฟฟ้าต่ำทำให้เดือยเหล่านี้อยู่ในขอบเขตที่ปลอดภัย เมื่อ ขับเคลื่อนด้วยแรงดันไฟฟ้าที่สูงกว่าหรือผ่านทรานซิสเตอร์ ซึ่งเป็นไดโอดฟลายแบ็คขนาดเล็ก ข้ามขั้วคอยล์สามารถป้องกันอุปกรณ์สวิตชิ่งได้

ตารางด้านล่างแสดงรายการข้อกำหนดมาตรฐานทั้งหมดของผลิตภัณฑ์ในซีรีส์นี้ โซลูชันที่ปรับแต่งตามความต้องการของคุณมีให้บริการตามคำขอของคุณ โปรดติดต่อเราเพื่อขอข้อกำหนดการปรับแต่งเพิ่มเติม

แบบอย่าง	รูปภาพสินค้า	แรงดันไฟฟ้า (Vo-p)	แรงดันไฟฟ้าที่ใช้งาน (Vo-p)	ระดับความดันเสียง @10ซม. (dB)	กระแสไฟฟ้าที่ใช้งาน (mA)	ความต้านทานของคอยล์ (Ω)	ความถี่เรโซแนนซ์ (Hz)	อุณหภูมิในการทำงาน (℃)	น้ำหนัก (กรัม)	ขนาด (มม.)
คิวเอ็มบี-09เอ-03		3	1.5~4.5	≥85	≤80	16±5	2700±300	-20~+70	0.68	Ø9.0×4.2
คิวเอ็มบี-09เอ-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.68	Ø9.0×4.2
คิวเอ็มบี-09บี-03		3	1.5~4.5	≥85	≤80	16±5	2700±300	-20~+70	0.71	Ø9.0×5.5
คิวเอ็มบี-09B-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.71	Ø9.0×5.5
