แพ็คเกจยึดพื้นผิว 9 มม. × 4 มม
ความถี่เรโซแนนซ์ 2730Hz สำหรับการสร้างโทนเสียงพร้อมการกระตุ้นคลื่นสี่เหลี่ยมภายนอก
อิมพีแดนซ์ของคอยล์ 40Ω สำหรับวงจรไดรเวอร์ระดับลอจิกและบัฟเฟอร์ 5V
นาที. ความดันเสียง 83dB ที่ 10 ซม. เมื่อขับเคลื่อนที่ 5Vo-p, 2730Hz, รอบการทำงาน 50%
ช่วงการทำงาน 3-8Vo-p
ตัวเรือนโนริลสีดำเพื่อขนาดที่มั่นคงระหว่างการรีโฟลว์และการทำงาน

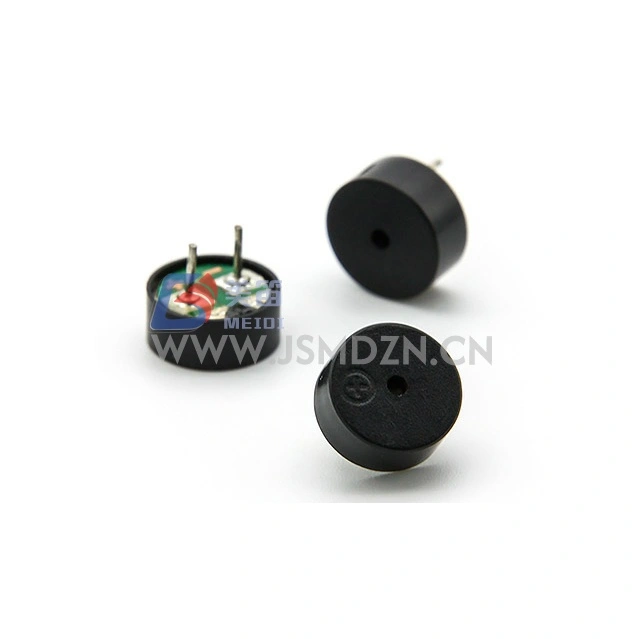

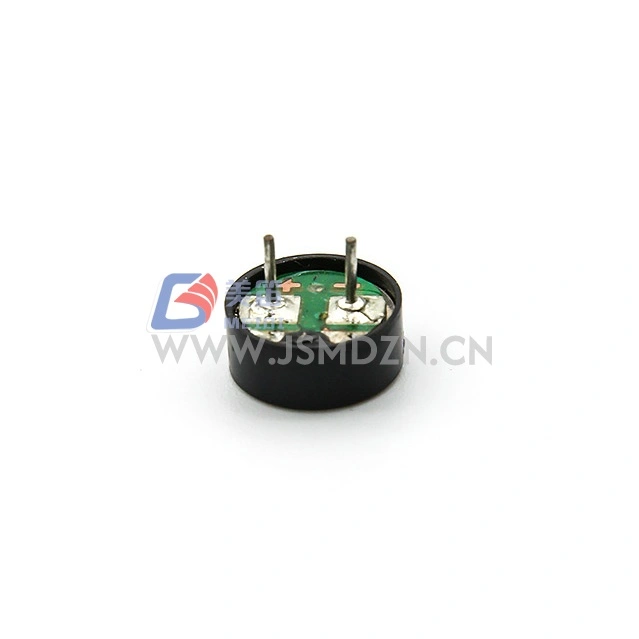

MEIDI HN-9040 9x4mm SMD Electromagnetic Passive Buzzer เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟแบบติดตั้งบนพื้นผิว ซึ่งใช้พื้นที่ขนาด 9 มม. x 4 มม. ความถี่เรโซแนนซ์ 2730Hz สร้างโทนเสียงที่เหมาะสำหรับฟังก์ชันการเตือน การเตือน และการแสดงสถานะในตู้อิเล็กทรอนิกส์
ด้วยพิกัดแรงดันไฟฟ้า 5Vo-p และช่วงการทำงาน 3-8Vo-p HN-9040 รองรับระบบ 5V อินเทอร์เฟซความต้านทานคอยล์ 40Ω พร้อมไดรเวอร์ทรานซิสเตอร์แบบโอเพ่นคอลเลกเตอร์มาตรฐานและพอร์ต GPIO ของไมโครคอนโทรลเลอร์เมื่อมีการตรวจสอบความสามารถในปัจจุบัน ตัวเรือน Noryl สีดำรักษามิติความเสถียรตลอดช่วงอุณหภูมิการทำงาน
สำหรับระบบที่ต้องการ SPL สูงกว่าออด SMD ขนาดเล็ก HN-9040 ให้เอาต์พุตที่เพิ่มขึ้นโดยไม่มีการปรับความสูงของประเภทรูทะลุทรงกระบอก ติดต่อ MEIDI เพื่อขอคำแนะนำในการเลือกออดสัญญาณ SMD
ฟอร์มแฟคเตอร์ SMD ขนาดกลาง --- ตัวเครื่องขนาด 9 มม. × 4 มม. สำหรับการประกอบ PCB แบบยึดบนพื้นผิว
ความถี่เรโซแนนซ์ 2730Hz --- ไดรฟ์คลื่นสี่เหลี่ยมภายนอกที่ความถี่ที่กำหนดจะสร้างเอาท์พุตโทนเสียง แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียง
อิมพีแดนซ์ของคอยล์ 40Ω --- สำหรับการรวมระบบ 5V กับทรานซิสเตอร์หรือสเตจไดรเวอร์ระดับลอจิก
ความดันเสียงที่กำหนด --- นาที 83dB ที่ 10 ซม. ต่ำกว่า 5Vo-p, 2730Hz, ไดรฟ์รอบการทำงาน 50%
ขยายแรงดันไฟฟ้า --- ช่วง 3-8Vo-p สำหรับรูปแบบการจ่ายไฟ 5V
โครงสร้างตัวเรือน Noryl --- ตัวเรือนเทอร์โมพลาสติกสีดำพิกัดอุณหภูมิการทำงาน -20°C ถึง +70°C

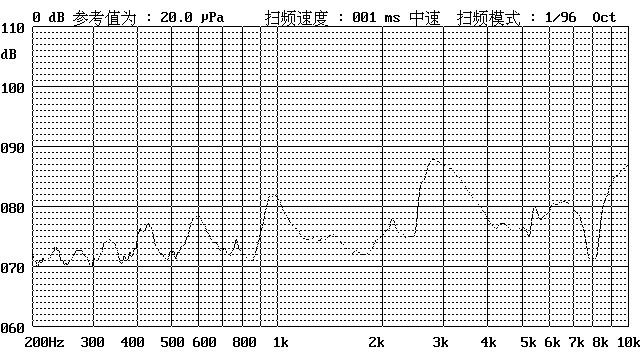

| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 3–8Vo-p | สัญญาณไดรฟ์สูงสุด |
| จัดอันดับปัจจุบัน | สูงสุด 80mA | ที่ 2730Hz, ภาษี 50%, คลื่นสี่เหลี่ยม 5Vo-p |
| ระดับความดันเสียง | นาที. 83dB | ที่ 2730Hz, ภาษี 50%, 5Vo-p, 10 ซม |
| ความต้านทานคอยล์ | 40 ± 4Ω | — |
| ความถี่เรโซแนนซ์ | 2730เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | — |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | — |
| น้ำหนักสุทธิ | ประมาณ 0.8ก | — |
| วัสดุที่อยู่อาศัย | แบล็คโนริล | — |
| การคุ้มครองสิ่งแวดล้อม | RoHS | — |
เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 25±3℃, ความชื้น 60±10% RH, ความดัน 860-1060hPa
อุปกรณ์เครือข่ายและแชสซีเซิร์ฟเวอร์สำหรับการแจ้งเตือนข้อผิดพลาดและสถานะ
แผง HMI อุตสาหกรรมและอินเทอร์เฟซผู้ปฏิบัติงานพร้อมส่วนประกอบแบบยึดบนพื้นผิว
อุปกรณ์โครงสร้างพื้นฐานโทรคมนาคมสำหรับสัญญาณเตือนภัยและสัญญาณบ่งชี้การบำรุงรักษา
ระบบแสดงผลเชิงพาณิชย์และป้ายดิจิทัลสำหรับฟังก์ชันแจ้งเตือนตามกำหนดเวลา
ตัวควบคุมระบบอัตโนมัติในโรงงานที่มีโมดูล I/O 5V ที่ต้องการเสียงตอบรับ
หน่วยจ่ายพลังงานและการจัดการพลังงานสำหรับคำเตือนเกินขีดจำกัด
| ข้อกำหนดการออกแบบ | HN-9040 ข้อได้เปรียบ |
| เอาต์พุตเสียงในรูปแบบ SMD | นาที. 83dB SPL ในแพ็คเกจแบบยึดพื้นผิว |
| ความเข้ากันได้ของระบบ 5V | อัตรา 5Vo-p พร้อมช่วง 3-8Vo-p |
| บูรณาการการผลิตอัตโนมัติ | แพ็คเกจ SMD สำหรับการบัดกรีแบบหยิบและวางและการบัดกรีแบบรีโฟลว์ |
| ความทนทานต่อการเปลี่ยนแปลงของอุปทาน | 8Vo-p แรงดันไฟฟ้าสูงสุด |
| เสถียรภาพทางความร้อน | ตัวเรือน Noryl ช่วง -20°C ถึง +70°C |
MEIDI ผลิต HN-9040 ด้วยกระบวนการควบคุมคุณภาพ รวมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบมิติในกระบวนการ และการตรวจสอบทางไฟฟ้าขั้นสุดท้ายภายใต้เงื่อนไขการทดสอบมาตรฐานที่ 25±3°C, 60±10% RH และ 860-1060hPa
หลังจากการทดสอบใดๆ ต่อไปนี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับ: ไม่มีข้อบกพร่องหรือการเสื่อมสภาพในลักษณะที่ปรากฏและคุณสมบัติทางไฟฟ้า (ยกเว้น SPL) SPL จะต้องไม่ลดลงเกิน 10dB จาก SPL ขั้นต่ำที่ระบุในแผ่นข้อมูล
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -40 ℃ จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%–95% RH, 48 ชั่วโมง, พักฟื้นที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์
1. อะไรคือความแตกต่างระหว่างการขับ HN-9040 ที่ 3Vo-p กับ 5Vo-p?
ที่ 5Vo-p ออดจะมีค่าต่ำสุด ความดันเสียง 83dB. ที่ 3Vo-p เอาท์พุตจะลดลงเนื่องจากการกระตุ้นของคอยล์ลดลง ช่วงการทำงาน 3-8Vo-p บ่งชี้การทำงานในช่วงนี้ แต่ SPL สูงสุดจะเกิดขึ้นที่พิกัด 5Vo-p โดยมีคลื่นสี่เหลี่ยมรอบการทำงาน 50% ที่ 2730Hz
2. ฉันสามารถใช้สัญญาณ PWM จากไมโครคอนโทรลเลอร์เพื่อขับเคลื่อนออดนี้ได้หรือไม่
ใช่ สัญญาณ PWM ที่หรือใกล้ 2730Hz ที่มีรอบการทำงาน 50% เป็นรูปแบบคลื่นของไดรฟ์ที่เหมาะสม โดยที่พินของไมโครคอนโทรลเลอร์หรือสเตจของไดรเวอร์สามารถจ่ายกระแสไฟที่ต้องการได้ ตรวจสอบความสามารถกระแสไฟของพอร์ต หรือใช้สเตจบัฟเฟอร์ทรานซิสเตอร์
3. ความต้านทานของคอยล์40Ωส่งผลต่อการออกแบบวงจรไดรเวอร์อย่างไร
คอยล์40Ωดึงกระแสสูงสุด 80mA ที่ 5Vo-p ตรวจสอบแรงดันไฟฟ้าอิ่มตัวของสเตจไดรเวอร์ของคุณเพื่อให้แน่ใจว่าแรงดันไฟฟ้าสวิงผ่านขดลวดเพียงพอ
4. อุณหภูมิการไหลซ้ำแบบใดที่เข้ากันได้กับตัวเรือน Noryl
HN-9040 ได้รับการออกแบบมาสำหรับกระบวนการรีโฟลว์แบบไร้สารตะกั่วมาตรฐาน สำหรับคำแนะนำอุณหภูมิสูงสุดและเวลาเหนือของเหลว โปรดติดต่อ MEIDI เพื่อขอเอกสารโปรไฟล์การบัดกรีแบบรีโฟลว์
5. พิน HN-9040 สามารถใช้งานร่วมกับออด SMD ขนาด 9 มม. อื่นๆ ในท้องตลาดได้หรือไม่
ติดต่อ MEIDI เพื่อเขียนแบบเชิงกลและรูปแบบพื้นที่ที่แนะนำเพื่อตรวจสอบความเข้ากันได้ของรอยเท้ากับโครงร่าง PCB ที่มีอยู่ของคุณ
สำหรับเอกสารข้อมูลทางเทคนิค โปรไฟล์การบัดกรีแบบรีโฟลว์ บันทึกการใช้งานวงจรขับเคลื่อน หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
