ไดรฟ์คลื่นสี่เหลี่ยมภายนอกที่ 2048Hz
อิมพีแดนซ์ของคอยล์ 45Ω
เส้นผ่านศูนย์กลาง 16 มม. สำหรับโครงร่าง PCB รูทะลุ
นาที. ความดันเสียง 85dB ที่ 10 ซม. ภายใต้สภาวะไดรฟ์ที่กำหนด
ช่วงอุณหภูมิการทำงาน -20°C ถึง +70°C
ตัวเรือน Black Noryl สำหรับการประกอบรูทะลุ

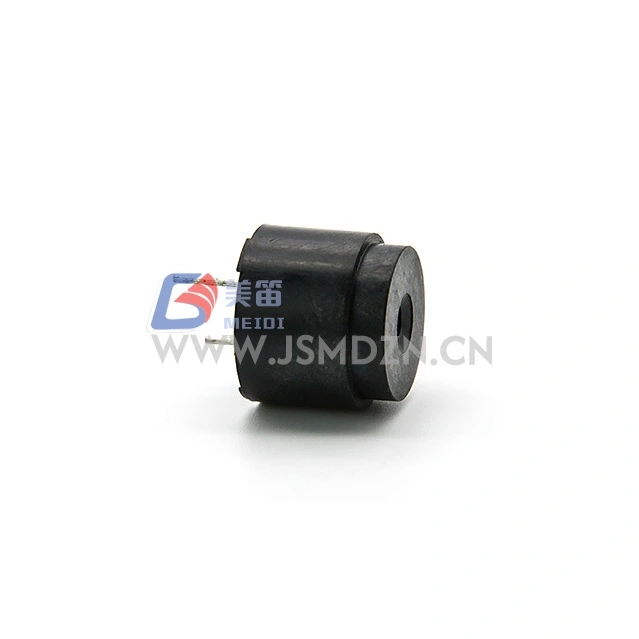

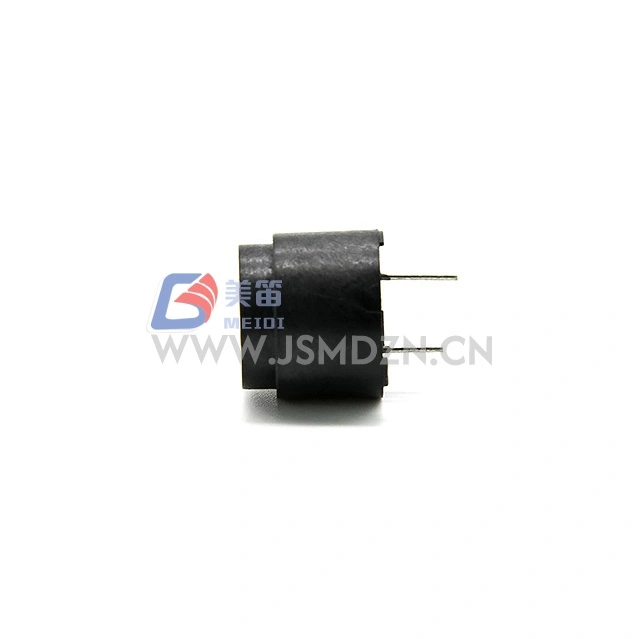

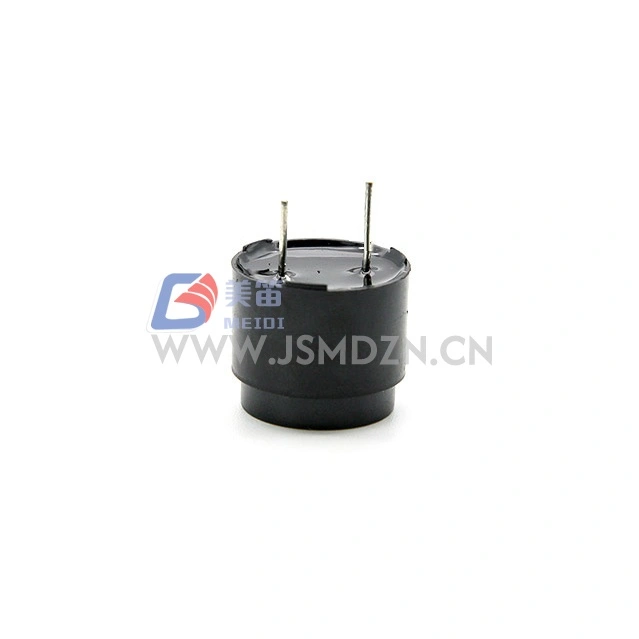

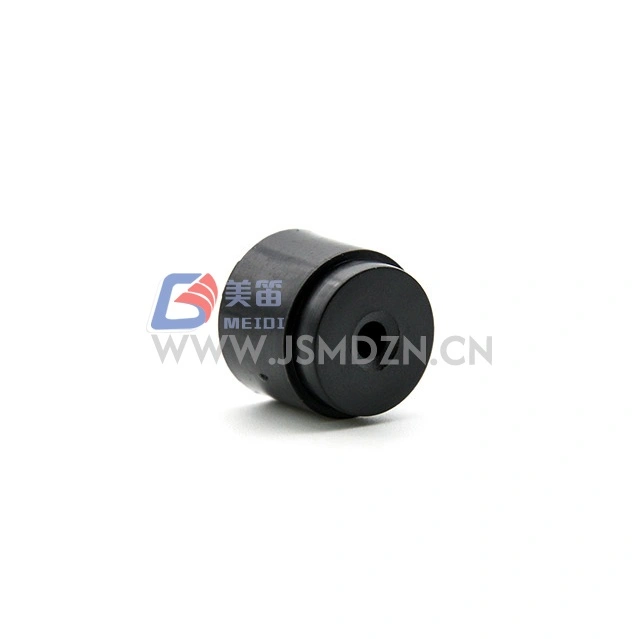

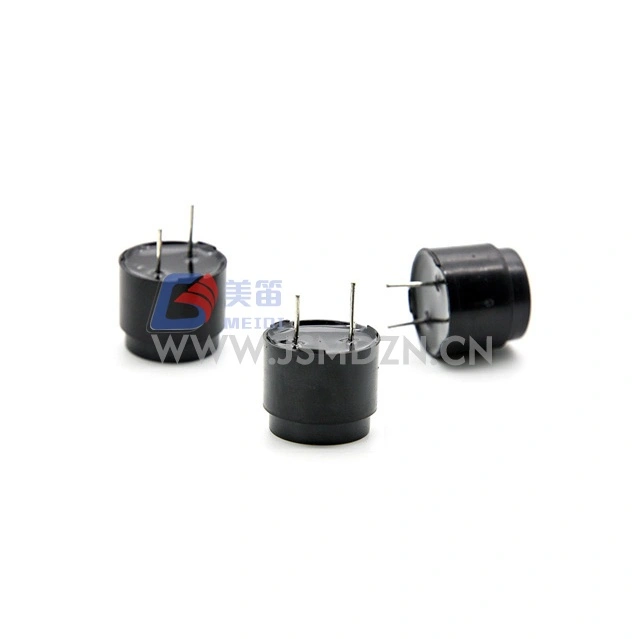

MEIDI HN-1614 16 มม. 2048Hz ออดแม่เหล็กไฟฟ้าแบบพาสซีฟทะลุผ่านรูเป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟที่ออกแบบมาสำหรับการติดตั้งผ่านรูในระบบอิเล็กทรอนิกส์ที่ต้องการสัญญาณไดรฟ์ภายนอกสำหรับการสร้างเสียง ที่เส้นผ่านศูนย์กลางตัวเครื่อง 16 มม. ออดนี้จะรวมเข้ากับโครงร่าง PCB แบบรูทะลุ
ความถี่เรโซแนนซ์ 2048Hz รับสัญญาณไดรฟ์คลื่นสี่เหลี่ยมภายนอก ด้วยแรงดันไฟฟ้าพิกัด 6Vo-p และช่วงการทำงาน 4--8Vo-p HN-1614 รองรับวงจรขับเคลื่อนภายในช่วงแรงดันไฟฟ้านี้
ความต้านทานของคอยล์ 45Ω ตรงกับวงจรไดรเวอร์ที่ออกแบบมาสำหรับช่วงอิมพีแดนซ์นี้ ตัวเรือน Noryl สีดำให้ความเสถียรทางโครงสร้างสำหรับกระบวนการประกอบผ่านรูทะลุ
สถาปัตยกรรมไดรฟ์ภายนอก --- รับสัญญาณคลื่นสี่เหลี่ยมที่ 2048Hz สำหรับการสร้างโทนเสียง แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียง (ลักษณะทั่วไปของออดแม่เหล็กไฟฟ้าแบบพาสซีฟ)
ฟอร์มแฟคเตอร์ของรูทะลุ --- เส้นผ่านศูนย์กลาง 16 มม. พร้อมการกำหนดค่าพินสำหรับโครงร่าง PCB รูทะลุ
อิมพีแดนซ์ของคอยล์ 45Ω --- สำหรับการจับคู่วงจรไดรเวอร์ภายในช่วงแรงดันไฟฟ้าที่กำหนด
เอาต์พุตเสียงที่เสถียร --- ขั้นต่ำ 85dB ที่ 10 ซม. เมื่อขับเคลื่อนที่ 6Vo-p, 2048Hz, คลื่นสี่เหลี่ยมรอบการทำงาน 50%
วัสดุตัวเรือน Noryl --- ตัวเรือนสีดำสำหรับการประกอบรูทะลุ
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม RoHS --- ใช่
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | --- |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 6Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 4--8Vo-p | สัญญาณไดรฟ์สูงสุด |
| ระดับความดันเสียง | นาที. 85dB | ที่ 6Vo-p, 2048Hz, ภาษี 50%, 10 ซม |
| ความถี่เรโซแนนซ์ | 2048เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| ความต้านทานคอยล์ | 45 ± 5Ω | --- |
| จัดอันดับปัจจุบัน | สูงสุด 40mA | ที่ 6Vo-p, 2048Hz, ภาษี 50% |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | --- |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | --- |

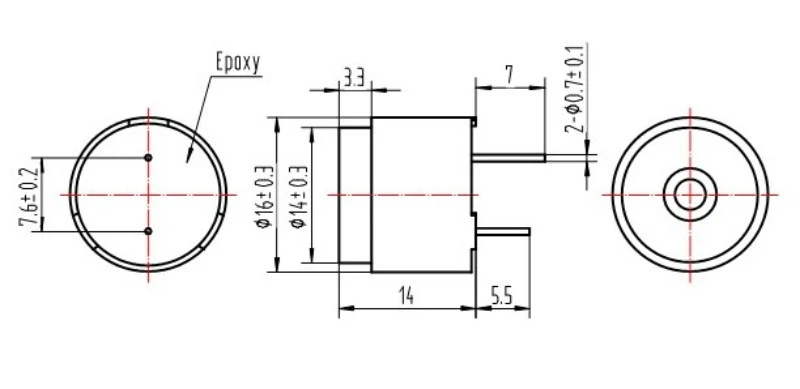

| ขนาดภายนอก | 16 มม. (เส้นผ่านศูนย์กลาง) | ตัวเครื่องไม่รวมหมุด |
| น้ำหนักสุทธิ | ประมาณ 4.6ก | --- |
| วัสดุที่อยู่อาศัย | แบล็คโนริล | --- |
| ระเบียบการคุ้มครองสิ่งแวดล้อม | เป็นไปตามมาตรฐาน RoHS | --- |

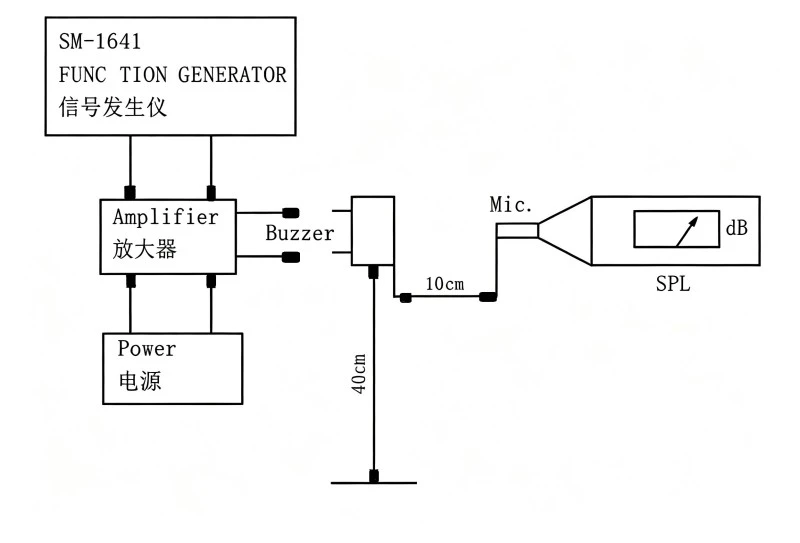

เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ: 25±3°C, ความชื้น: 60±10%RH, ความดัน: 860~1060hPa
โมดูลสัญญาณเตือนแผงควบคุมอุตสาหกรรม
ระบบรักษาความปลอดภัยและตรวจจับการบุกรุก
แผงควบคุมเครื่องใช้ไฟฟ้า
อุปกรณ์วินิจฉัยและทดสอบ
PLC และระบบอัตโนมัติ
หน่วยจ่ายไฟสำรอง
| ข้อกำหนดการออกแบบ | HN-1614 ข้อได้เปรียบ |
| โครงร่าง PCB ทะลุรู | เส้นผ่านศูนย์กลาง 16 มม. สำหรับการติดตั้งแบบมาตรฐาน |
| ความถี่เสียงปลุกสม่ำเสมอ | ความถี่เรโซแนนซ์ 2048Hz |
| ความเข้ากันได้ของกระบวนการประกอบ | ตัวเรือน Black Noryl สำหรับการประกอบรูทะลุ |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตามมาตรฐาน RoHS |
MEIDI ผลิต HN-1614 พร้อมการควบคุมคุณภาพในแต่ละขั้นตอนการผลิตตั้งแต่การออกแบบผลิตภัณฑ์ การจัดซื้อ และการทดสอบ ติดต่อ MEIDI เพื่อขอรายละเอียดการรับรอง
หลังจากการทดสอบต่อไปนี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับ: ไม่มีข้อบกพร่องหรือการเสื่อมสภาพในลักษณะที่ปรากฏและคุณสมบัติทางไฟฟ้า (ยกเว้น SPL) SPL จะต้องไม่ลดลงเกิน 10dB จาก SPL ขั้นต่ำที่ระบุในแผ่นข้อมูล
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -30°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%--95% RH, 48 ชั่วโมง, พักตัวที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน (ทั้ง 6 หน้าและ 3 ขอบ) วางจากความสูง 1.2 ม. ลงบนกระดานไม้หนาหรือกระดานไม้เนื้อแข็ง 5 ซม. |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์
| พารามิเตอร์ | ค่า |
| รายละเอียดสินค้า | ออดแม่เหล็กไฟฟ้า |
| ปริมาณ | 6,000 ชิ้น |
| ปริมาณกล่อง | 52×41.5×27 ซม |
1. ออดนี้จำเป็นต้องใช้สัญญาณไดรฟ์ภายนอกหรือสามารถขับเคลื่อนด้วยแรงดันไฟฟ้ากระแสตรงได้หรือไม่?
ในฐานะที่เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟ HN-1614 ต้องใช้สัญญาณ AC ภายนอก --- โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมที่หรือใกล้ 2048Hz --- เพื่อสร้างเอาต์พุตเสียง แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียงและอาจสร้างความเสียหายให้กับขดลวดจากการไหลของกระแสอย่างต่อเนื่อง (ลักษณะทั่วไปของออดแม่เหล็กไฟฟ้าแบบพาสซีฟ)
2. ความถี่ในการขับขี่ที่แนะนำสำหรับเอาต์พุตแรงดันเสียงสูงสุดคืออะไร?

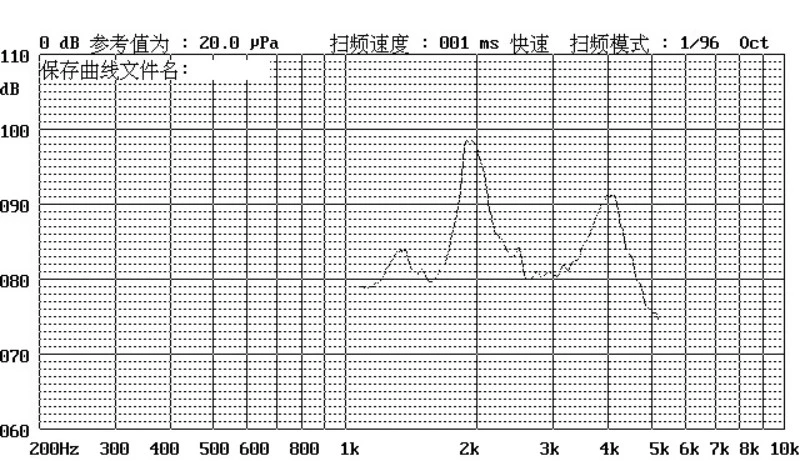

SPL สูงสุดเกิดขึ้นที่ความถี่เรโซแนนซ์ 2048Hz SPL ลดลงอย่างมากเมื่อขับออกจากเสียงสะท้อน เพื่อความสม่ำเสมอขั้นต่ำ เอาต์พุต 85dB ขับที่ 2048Hz พร้อมด้วยคลื่นสี่เหลี่ยมรอบหน้าที่ 50% ที่ 6Vo-p
3. วงจรขับใดที่เหมาะกับอิมพีแดนซ์คอยล์45Ω
การกำหนดค่าทรานซิสเตอร์ NPN/PNP แบบ open-collector แบบมาตรฐานพร้อมตัวต้านทานแบบดึงขึ้นเข้ากันได้ สำหรับไมโครคอนโทรลเลอร์ GPIO direct drive ให้ตรวจสอบว่าพอร์ตสามารถจ่ายกระแสไฟหรือลดกระแสไฟตามข้อกำหนดกระแสไฟที่กำหนด (สูงสุด 40mA) แนะนำให้ใช้ไดโอดฟลายแบ็คเมื่อขับขี่โดยมีโหลดแบบเหนี่ยวนำหรือวงจรรีเลย์
4. วิธีการบัดกรีที่แนะนำสำหรับออดทะลุรูนี้คืออะไร?
HN-1614 เข้ากันได้กับกระบวนการบัดกรีคลื่นทะลุผ่านรูมาตรฐาน สำหรับการบัดกรีด้วยตนเอง โปรดติดต่อ MEIDI เพื่อขอรายละเอียดอุณหภูมิและระยะเวลาที่แนะนำ
5. มีความถี่เรโซแนนซ์แบบกำหนดเองหรือความต้านทานคอยล์หรือไม่
ติดต่อ MEIDI เพื่อสอบถามข้อมูลทางเทคนิคเกี่ยวกับการกำหนดค่าแบบกำหนดเอง
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกการใช้งานวงจรขับเคลื่อน หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
