ไดรฟ์คลื่นสี่เหลี่ยมภายนอกที่ 2730Hz เพื่อเอาต์พุตเสียงที่สม่ำเสมอ
อิมพีแดนซ์คอยล์ 16Ω เข้ากันได้กับทรานซิสเตอร์มาตรฐานและวงจรไดรเวอร์ MCU
รอยเท้ามาตรฐานอุตสาหกรรม 12 มม. สำหรับเค้าโครง PCB แบบรูทะลุที่สร้างขึ้น
นาที. ความดันเสียง 85dB ที่ 10 ซม. ภายใต้สภาวะไดรฟ์ที่กำหนด
ช่วงอุณหภูมิการทำงาน -20°C ถึง +70°C สำหรับสภาพแวดล้อมอุตสาหกรรมในร่ม
ตัวเรือน PPO สีดำเข้ากันได้กับการบัดกรีแบบคลื่นและการประกอบแบบแมนนวล
MEIDI 12mm 2730Hz Through-Hole Electromagnetic Passive Buzzer เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟที่ออกแบบมาสำหรับการติดตั้งทะลุรูในระบบอิเล็กทรอนิกส์ที่ต้องการสัญญาณไดรฟ์ภายนอกสำหรับการสร้างเสียง ที่เส้นผ่านศูนย์กลางตัวเครื่อง 12 มม. ออดนี้จะรวมเข้ากับโครงร่าง PCB มาตรฐานที่ใช้กันอย่างแพร่หลายในแผงควบคุมอุตสาหกรรม ระบบสัญญาณกันขโมย เครื่องใช้ไฟฟ้า และอุปกรณ์วินิจฉัย
ความถี่เรโซแนนซ์ 2730Hz รับสัญญาณขับเคลื่อนคลื่นสี่เหลี่ยมภายนอก ช่วยให้เกิดการตอบสนองทางเสียงที่สม่ำเสมอเมื่อขับเคลื่อนที่หรือใกล้กับความถี่ที่กำหนด ด้วยแรงดันไฟฟ้าพิกัด 3Vo-p และช่วงการทำงาน 2--4Vo-p ทำให้ HN-1260B มอบความยืดหยุ่นในการออกแบบวงจรไดรเวอร์ทั่วทั้งระบบลอจิก 3V และ 5V
ความต้านทานของคอยล์ 16Ω ถูกเลือกให้ตรงกับการกำหนดค่าไดรเวอร์ GPIO แบบ open-collector ทรานซิสเตอร์และไมโครคอนโทรลเลอร์ทั่วไป ช่วยลดความจำเป็นในการใช้วงจรไดรฟ์แบบพิเศษ ตัวเรือน PPO สีดำให้ความเสถียรทางโครงสร้างสำหรับการบัดกรีแบบคลื่นทะลุผ่านรูและกระบวนการทำงานซ้ำด้วยตนเอง
สถาปัตยกรรมไดรฟ์ภายนอก --- รับสัญญาณคลื่นสี่เหลี่ยมที่ 2730Hz สำหรับการสร้างโทนเสียงที่ตั้งโปรแกรมได้ ต้องมีการกระตุ้นด้วยไฟฟ้ากระแสสลับ แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียง
ฟอร์มแฟคเตอร์รูทะลุมาตรฐาน --- เส้นผ่านศูนย์กลาง 12 มม. พร้อมพินพินมาตรฐานอุตสาหกรรม รองรับเค้าโครง PCB ที่มีอยู่และช่องเจาะแผงด้านหน้า
อิมพีแดนซ์ของคอยล์ 16Ω --- ตรงกับวงจรไดรเวอร์ทรานซิสเตอร์ NPN/PNP ทั่วไปและเอาต์พุต GPIO ของไมโครคอนโทรลเลอร์ 3.3V/5V ที่มีความสามารถกระแสไฟเพียงพอ
เอาต์พุตเสียงที่เสถียร --- ขั้นต่ำ 85dB ที่ 10 ซม. เมื่อขับเคลื่อนที่ 3Vo-p, 2731Hz, คลื่นสี่เหลี่ยมรอบการทำงาน 50%
วัสดุตัวเรือน PPO --- ตัวเรือนสีดำทนต่อการบัดกรีด้วยคลื่นและการบัดกรีด้วยตนเองโดยไม่เสียรูป
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม RoHS --- ตรงตามข้อกำหนดสารจำกัดสำหรับการจำหน่ายในตลาดทั่วโลก
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | --- |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 2--4Vo-p | สัญญาณไดรฟ์สูงสุด |
| ระดับความดันเสียง | นาที. 85dB | ที่ 3Vo-p, 2731Hz, ภาษี 50%, 10 ซม |
| ความถี่เรโซแนนซ์ | 2730เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| ความต้านทานคอยล์ | 16 ± 4Ω | กระแสตรง, 25 ℃ |
| จัดอันดับปัจจุบัน | สูงสุด 60mA | ที่ 3Vo-p, 2731Hz, ภาษี 50% |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | ไม่ทำงาน |

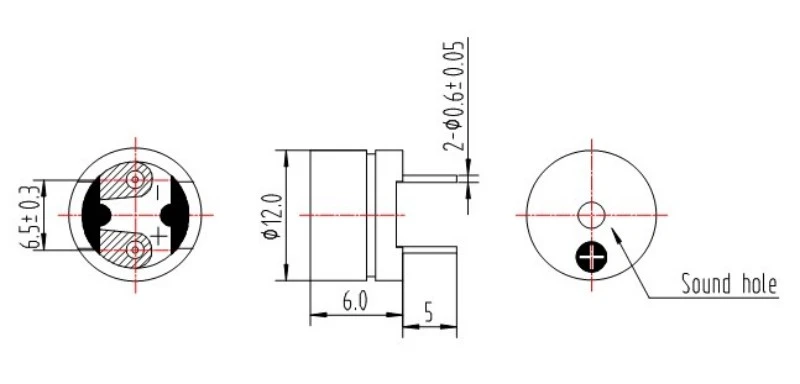

| ขนาดภายนอก | 12 มม. (เส้นผ่านศูนย์กลาง) | ตัวเครื่องไม่รวมหมุด |
| น้ำหนักสุทธิ | ประมาณ 1.0ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | ป.ป.ช. สีดำ | --- |
| ระเบียบการคุ้มครองสิ่งแวดล้อม | เป็นไปตามมาตรฐาน RoHS | --- |
โมดูลสัญญาณเตือนแผงควบคุมอุตสาหกรรมที่ต้องการการแจ้งเตือนด้วยเสียงความถี่มาตรฐาน
ระบบรักษาความปลอดภัยและการตรวจจับการบุกรุกพร้อมรูยึดออด 12 มม. ที่มีอยู่
แผงควบคุมเครื่องใช้ไฟฟ้าสำหรับผู้บริโภคที่ใช้กระบวนการประกอบแบบรูทะลุ
อุปกรณ์วินิจฉัยและทดสอบที่ต้องการการแสดงสถานะด้วยเสียง
PLC และระบบอัตโนมัติพร้อมเอาต์พุตไดรฟ์ระดับลอจิก 5V หรือ 3.3V
หน่วยจ่ายไฟสำรองสำหรับการแจ้งเตือนแบตเตอรี่เหลือน้อยและสถานะข้อผิดพลาด
| ข้อกำหนดการออกแบบ | HN-1260B ข้อได้เปรียบ |
| สร้างเค้าโครง PCB ทะลุรู | เส้นผ่านศูนย์กลาง 12 มม. ตรงกับขนาดมาตรฐานอุตสาหกรรมและช่องเจาะที่แผงด้านหน้า |
| ความเข้ากันได้ของวงจรไดรเวอร์มาตรฐาน | อิมพีแดนซ์ของคอยล์ 16Ω ทำงานร่วมกับทรานซิสเตอร์ทั่วไปและการกำหนดค่า MCU GPIO |
| ความถี่เสียงปลุกสม่ำเสมอ | ความถี่เรโซแนนซ์ 2730Hz ช่วยให้มั่นใจได้ถึงลักษณะเสียงที่สม่ำเสมอตลอดชุดการผลิต |
| ความยืดหยุ่นของกระบวนการประกอบ | ตัวเรือน PPO สีดำเข้ากันได้กับการบัดกรีแบบคลื่นและการทำงานซ้ำแบบแมนนวล |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | การอนุมัติ RoHS สำหรับการจำหน่ายทั่วโลกและกฎระเบียบเกี่ยวกับสารควบคุม |
MEIDI ผลิต HN-1260B พร้อมการควบคุมคุณภาพในแต่ละขั้นตอนการผลิตตั้งแต่การออกแบบผลิตภัณฑ์ การจัดซื้อ และการทดสอบ โรงงานผลิตรักษามาตรฐาน ISO 9001, ISO 14001 และ QS 9000 ผลิตภัณฑ์ทั้งหมดได้รับการรับรองเครื่องหมาย CE และ RoHS
หลังจากการทดสอบต่อไปนี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับ: ไม่มีข้อบกพร่องหรือการเสื่อมสภาพในลักษณะที่ปรากฏและคุณสมบัติทางไฟฟ้า (ยกเว้น SPL) SPL จะต้องไม่ต่ำกว่า 10dB ต่ำกว่า SPL ขั้นต่ำที่ระบุในแผ่นข้อมูล
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -40°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%--95% RH, 48 ชั่วโมง, พักตัวที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน (3 ขอบ กล่อง 6 หน้า) วางจากความสูง 1.2 ม. ลงบนกระดานไม้หนาหรือกระดานไม้เนื้อแข็ง 5 ซม. |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที แอมพลิจูด 1.5 มม. 1 ชั่วโมงต่อทิศทาง ความอิสระ 3 องศา |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์
1. ออดนี้จำเป็นต้องใช้สัญญาณไดรฟ์ภายนอกหรือสามารถขับเคลื่อนด้วยแรงดันไฟฟ้ากระแสตรงได้หรือไม่?
ในฐานะที่เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟ HN-1260B ต้องใช้สัญญาณ AC ภายนอก --- โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมที่หรือใกล้ 2730Hz --- เพื่อสร้างเอาต์พุตเสียง แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียงและอาจสร้างความเสียหายให้กับขดลวดเนื่องจากกระแสไฟไหลอย่างต่อเนื่อง
2. ความถี่ในการขับขี่ที่แนะนำสำหรับเอาต์พุตแรงดันเสียงสูงสุดคืออะไร?
SPL สูงสุดเกิดขึ้นที่ความถี่เรโซแนนซ์ 2730Hz SPL ลดลงอย่างมากเมื่อขับออกจากเสียงสะท้อน เพื่อความสม่ำเสมอขั้นต่ำ เอาต์พุต 85dB ขับที่ 2731Hz พร้อมด้วยคลื่นสี่เหลี่ยมรอบหน้าที่ 50% ที่ 3Vo-p
3. วงจรขับใดที่เหมาะกับอิมพีแดนซ์คอยล์ 16Ω
การกำหนดค่าทรานซิสเตอร์ NPN/PNP แบบ open-collector แบบมาตรฐานพร้อมตัวต้านทานแบบดึงขึ้นเข้ากันได้ สำหรับไดรฟ์ตรง GPIO ของไมโครคอนโทรลเลอร์ ให้ตรวจสอบว่าพอร์ตสามารถจ่ายหรือลดกระแสไฟ ≥60mA ได้ แนะนำให้ใช้ไดโอดฟลายแบ็คเมื่อขับขี่โดยมีโหลดแบบเหนี่ยวนำหรือวงจรรีเลย์
4. วิธีการบัดกรีที่แนะนำสำหรับออดทะลุรูนี้คืออะไร?
HN-1260B เข้ากันได้กับกระบวนการบัดกรีคลื่นทะลุผ่านรูมาตรฐาน สำหรับการบัดกรีด้วยตนเอง โปรดติดต่อ MEIDI เพื่อขอข้อมูลจำเพาะด้านอุณหภูมิและระยะเวลาที่แนะนำเพื่อหลีกเลี่ยงการเสียรูปของตัวเรือน
5. มีความถี่เรโซแนนซ์แบบกำหนดเองหรือความต้านทานคอยล์หรือไม่
ติดต่อ MEIDI เพื่อสอบถามข้อมูลทางเทคนิคเกี่ยวกับการกำหนดค่าแบบกำหนดเอง
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกการใช้งานวงจรขับเคลื่อน หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
