ตัวเลือกแรงดันไฟฟ้าคู่: 5Vo-p (30Ω) และ 12Vo-p (120Ω)
ความถี่เรโซแนนซ์ 800Hz สำหรับไดรฟ์คลื่นสี่เหลี่ยมภายนอก
นาที. ความดันเสียง 85dB ที่ 10 ซม. ภายใต้สภาวะไดรฟ์ที่กำหนด
ตัวเรือน PBT เพื่อความมั่นคงของโครงสร้าง
ช่วงอุณหภูมิการทำงาน -20°C ถึง +70°C
ตัวเลือกความต้านทานคอยล์สองแบบเพื่อให้เข้ากับการออกแบบวงจรไดรเวอร์ที่แตกต่างกัน

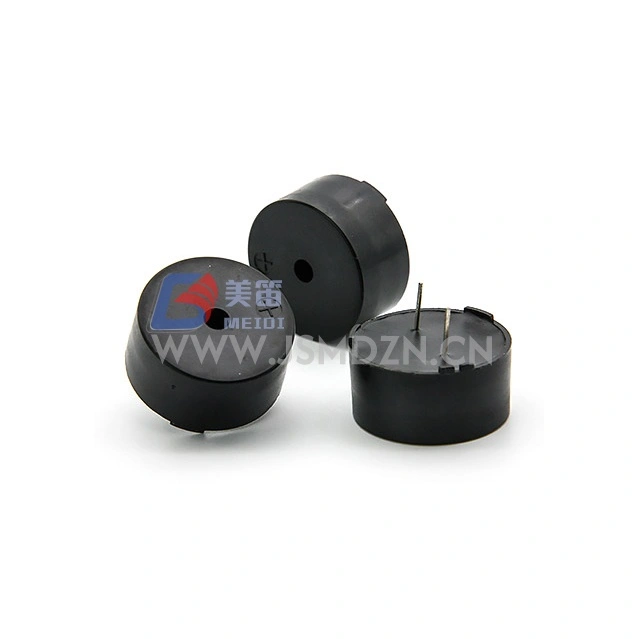

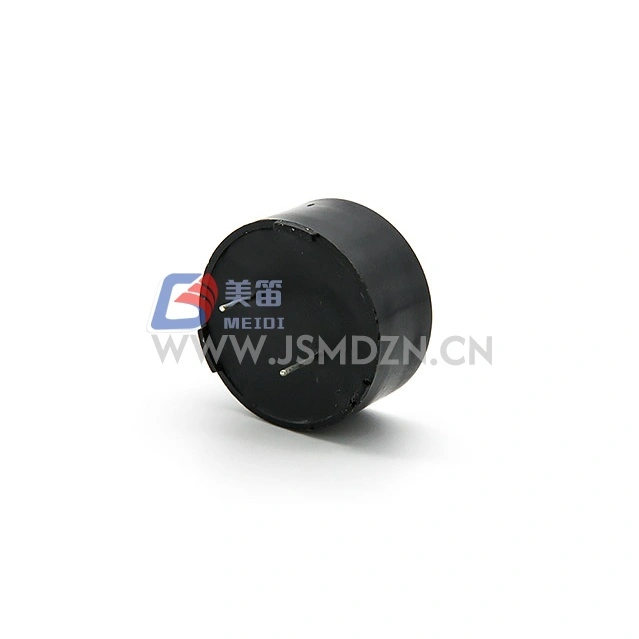

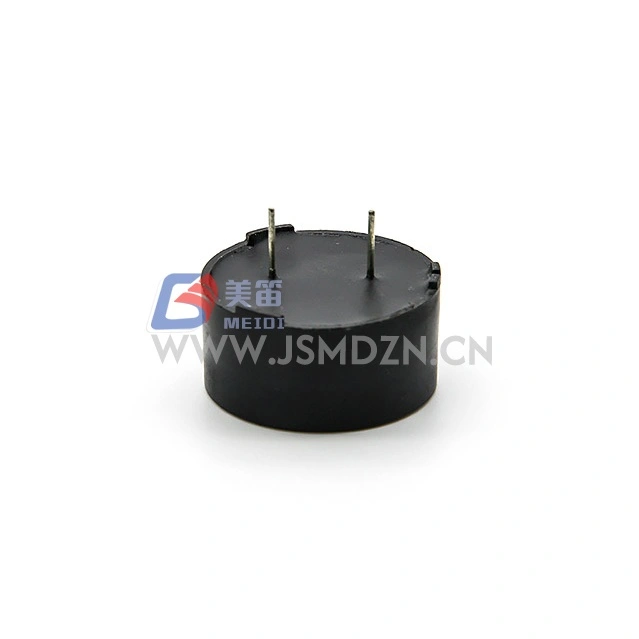

MEIDI KC2512 ออดแม่เหล็กไฟฟ้าแบบพาสซีฟขนาด 25 มม. เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟที่ออกแบบมาสำหรับการใช้งานที่ต้องการสัญญาณไดรฟ์ภายนอกสำหรับการสร้างเสียง ที่เส้นผ่านศูนย์กลางตัวเครื่อง 25 มม. ออดนี้รองรับการกำหนดค่าคอยล์ที่แตกต่างกันสองแบบเพื่อให้เหมาะกับรางแรงดันไฟฟ้าและข้อกำหนดของวงจรขับที่แตกต่างกัน
รุ่น KC2512-30R ทำงานที่ 5Vo-p พร้อมด้วยคอยล์ 30Ω รุ่น KC2512-120R ทำงานที่ 12Vo-p พร้อมด้วยคอยล์ 120Ω ทั้งสองรูปแบบสะท้อนที่ 800Hz และต้องมีการกระตุ้นคลื่นสี่เหลี่ยมภายนอกที่หรือใกล้ความถี่นี้เพื่อประสิทธิภาพเสียงที่ดีที่สุด
ตัวเรือน PBT ให้ความเสถียรของมิติตลอดช่วงอุณหภูมิการทำงานที่กำหนด สำหรับการใช้งานที่ต้องการความต้านทานของคอยล์หรือพิกัดแรงดันไฟฟ้าแบบอื่น โปรดติดต่อ MEIDI เพื่อกำหนดค่าออดแบบกำหนดเอง
การกำหนดค่าคอยล์คู่ --- ตัวเลือก 30Ω (5V) และ 120Ω (12V) เพื่อให้ตรงกับรางแรงดันไฟฟ้าของระบบที่แตกต่างกัน
สถาปัตยกรรมไดรฟ์ภายนอก --- รับสัญญาณคลื่นสี่เหลี่ยมที่ 800Hz; ต้องมีการกระตุ้นด้วยไฟฟ้ากระแสสลับ แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเอาต์พุตเสียง

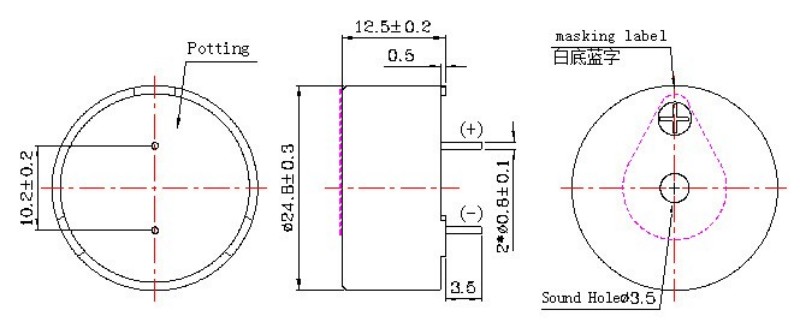

ฟอร์มแฟคเตอร์ 25 มม. --- เส้นผ่านศูนย์กลางมาตรฐานสำหรับแผงทั่วไปและรูปแบบการติดตั้ง PCB
เอาต์พุตเสียงที่เสถียร --- ขั้นต่ำ 85dB ที่ 10 ซม. เมื่อขับเคลื่อนด้วยแรงดันไฟฟ้าที่กำหนดและความถี่เรโซแนนซ์พร้อมคลื่นสี่เหลี่ยมรอบการทำงาน 50%
วัสดุตัวเรือน PBT --- ให้ความสมบูรณ์ของโครงสร้างตลอดช่วงอุณหภูมิการทำงาน
อุณหภูมิในการทำงานกว้าง --- -20 ℃ ถึง +70 ℃
| พารามิเตอร์ | KC2512-30R | KC2512-120R |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5Vo-p | 12Vo-p |
| แรงดันไฟฟ้าที่ใช้งาน | 3--7Vo-p | 9--14Vo-p |
| จัดอันดับปัจจุบัน (สูงสุด) | 30mA | 40mA |
| นาที. เอาต์พุตเสียงที่ 10 ซม | 85dB | 85dB |
| ความต้านทานคอยล์ | 30 ± 5Ω | 120 ± 15Ω |
| ความถี่เรโซแนนซ์ | 800เฮิร์ต | 800เฮิร์ต |
| วัสดุที่อยู่อาศัย | PBT | PBT |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | -20°C ~ +70°C |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | -30°C ~ +80°C |
| น้ำหนักสุทธิ | 8ก | 8ก |
แผงควบคุมอุตสาหกรรมและระบบ PLC ที่ต้องการการแสดงสถานะด้วยเสียงด้วยวงจรขับเคลื่อนภายนอก
บอร์ดควบคุมเครื่องใช้ไฟฟ้าที่ใช้เอาต์พุตลอจิก 5V หรือ 12V สำหรับฟังก์ชันการแจ้งเตือนและการแจ้งเตือน
ระบบรักษาความปลอดภัยและระบบควบคุมการเข้าออกพร้อมเอาต์พุตไดรฟ์ออดเฉพาะ
อุปกรณ์ทดสอบและการวัดที่ต้องการเสียงตอบรับระหว่างลำดับการทำงาน
แหล่งจ่ายไฟและชุด UPS สำหรับเสียงเตือนสภาวะความผิดปกติ
ระบบอัตโนมัติในอาคารพร้อมโมดูลแจ้งเตือนส่วนกลาง
| ข้อกำหนดการออกแบบ | KC2512 ข้อได้เปรียบ |
| ความเข้ากันได้ของรางแรงดันไฟฟ้าที่ยืดหยุ่น | ตัวแปรคู่ (5V/30Ω และ 12V/120Ω) |
| ลักษณะเสียงที่สม่ำเสมอ | ความถี่เรโซแนนซ์ 800Hz |
| บูรณาการการติดตั้งมาตรฐาน | เส้นผ่านศูนย์กลาง 25 มม. สำหรับการตัดแผงทั่วไปและโครงร่าง PCB |
| การจับคู่วงจรไดร์เวอร์ | มีตัวเลือกความต้านทานคอยล์สองแบบสำหรับความสามารถในการจัดหา/การจมที่แตกต่างกัน |
| ความทนทานต่อสิ่งแวดล้อม | ตัวเรือน PBT ได้รับการจัดอันดับสำหรับการทำงาน -20°C ถึง +70°C |

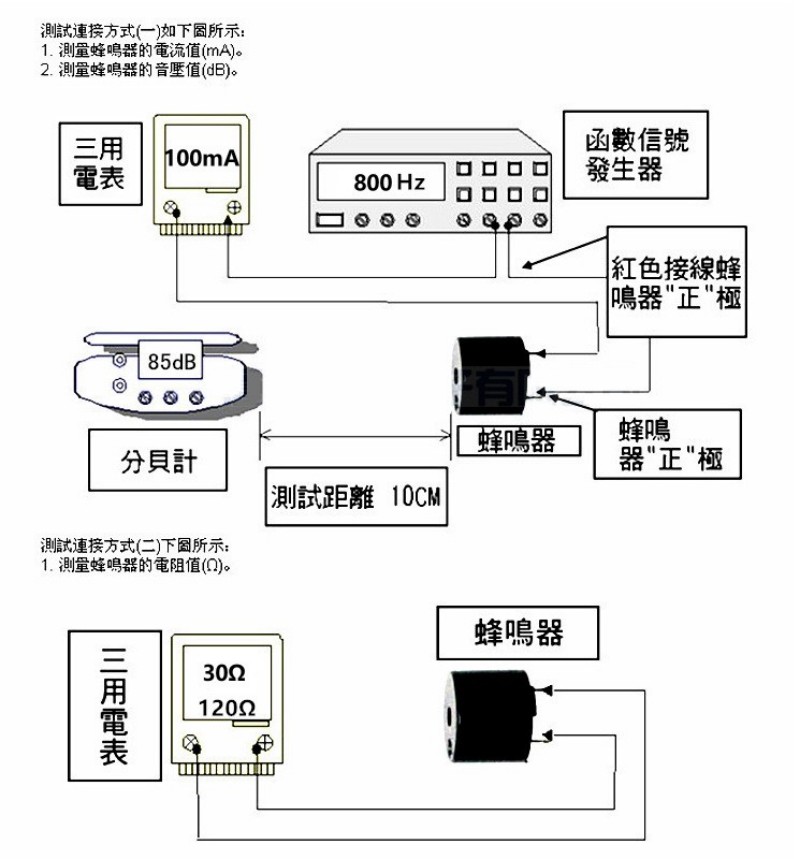

MEIDI ผลิตซีรีส์ KC2512 พร้อมกระบวนการควบคุมคุณภาพที่ครอบคลุมการตรวจสอบวัสดุที่เข้ามา การตรวจสอบในกระบวนการ และการทดสอบทางไฟฟ้าขั้นสุดท้าย ชุดการผลิตแต่ละชุดได้รับการตรวจสอบความถี่เรโซแนนซ์ ความต้านทานของคอยล์ และระดับความดันเสียง เพื่อยืนยันความสอดคล้องกับข้อกำหนดในเอกสารข้อมูล
ซีรีส์ KC2512 ผ่านการทดสอบความเค้นทางสิ่งแวดล้อมและทางกลเพื่อตรวจสอบความทนทานภายใต้สภาวะการทำงานและการเก็บรักษาโดยทั่วไป หลังจากการทดสอบ ผลิตภัณฑ์ต้องเป็นไปตามเกณฑ์การยอมรับโดยไม่มีข้อบกพร่องด้านรูปลักษณ์หรือคุณสมบัติทางไฟฟ้า
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์หน้าที่ 1/2, 96 ชั่วโมงที่ 25 ± 10 ℃ |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -40°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%--95% RH, 48 ชั่วโมง, พักตัวที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้า
1. KC2512 ต้องใช้สัญญาณไดรฟ์ภายนอกหรือสามารถขับเคลื่อนด้วยแรงดันไฟฟ้ากระแสตรงได้หรือไม่?
เนื่องจากเป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟ KC2512 จึงต้องใช้สัญญาณ AC ภายนอก --- โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมที่หรือใกล้ 800Hz --- เพื่อสร้างเอาต์พุตเสียง แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียงและอาจสร้างความเสียหายให้กับขดลวดเนื่องจากกระแสไฟไหลอย่างต่อเนื่อง
2. ฉันควรเลือกเวอร์ชัน KC2512 ใดสำหรับระบบไมโครคอนโทรลเลอร์ 5V
เลือก KC2512-30R สำหรับระบบ 5V ความต้านทานของคอยล์ 30Ω ได้รับการจัดอันดับสำหรับการทำงาน 5Vo-p โดยมีการดึงกระแสสูงสุดที่ 30mA ตรวจสอบว่าวงจรไดรเวอร์ของคุณสามารถจ่ายหรือลดกระแสที่ต้องการได้ หรือใช้สเตจบัฟเฟอร์ของทรานซิสเตอร์
3. ความถี่ในการขับขี่ที่แนะนำสำหรับเอาต์พุตแรงดันเสียงสูงสุดคือเท่าใด?
SPL สูงสุดเกิดขึ้นที่ความถี่เรโซแนนซ์ 800Hz SPL ลดลงเมื่อขับออกจากเสียงสะท้อน เพื่อความสม่ำเสมอขั้นต่ำ เอาต์พุต 85dB ขับเคลื่อนที่ 800Hz พร้อมด้วยคลื่นสี่เหลี่ยมรอบการทำงาน 50% ที่แรงดันไฟฟ้าที่กำหนดสำหรับรุ่นที่เลือก
4. วงจรไดรเวอร์ใดที่เหมาะกับรุ่น 120Ω KC2512-120R
การกำหนดค่าทรานซิสเตอร์แบบ open-collector หรือแบบ push-pull มาตรฐานเข้ากันได้ คอยล์ 120Ω ดึงกระแสสูงสุด 40mA ที่ 12Vo-p สำหรับไมโครคอนโทรลเลอร์ GPIO direct drive ให้ตรวจสอบความสามารถกระแสไฟของพอร์ต แนะนำให้ใช้ไดโอดฟลายแบ็คเมื่อขับโหลดแบบเหนี่ยวนำ
5. มีความต้านทานคอยล์แบบกำหนดเองหรือความถี่เรโซแนนซ์สำหรับฟอร์มแฟคเตอร์ 25 มม. หรือไม่
ติดต่อ MEIDI เพื่อสอบถามข้อมูลทางเทคนิคเกี่ยวกับการกำหนดค่าแบบกำหนดเองภายในซีรีส์ KC2512 หรือผลิตภัณฑ์ออดแม่เหล็กไฟฟ้าที่เกี่ยวข้อง
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกการใช้งานวงจรขับเคลื่อน หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
| รายการ | ข้อมูลจำเพาะ |
| ประเภทสินค้า | ออดแม่เหล็กไฟฟ้า |
| ปริมาณ | ติดต่อ MEIDI สำหรับรายละเอียดบรรจุภัณฑ์ |
| ปริมาณกล่อง | ติดต่อ MEIDI สำหรับรายละเอียดบรรจุภัณฑ์ |
