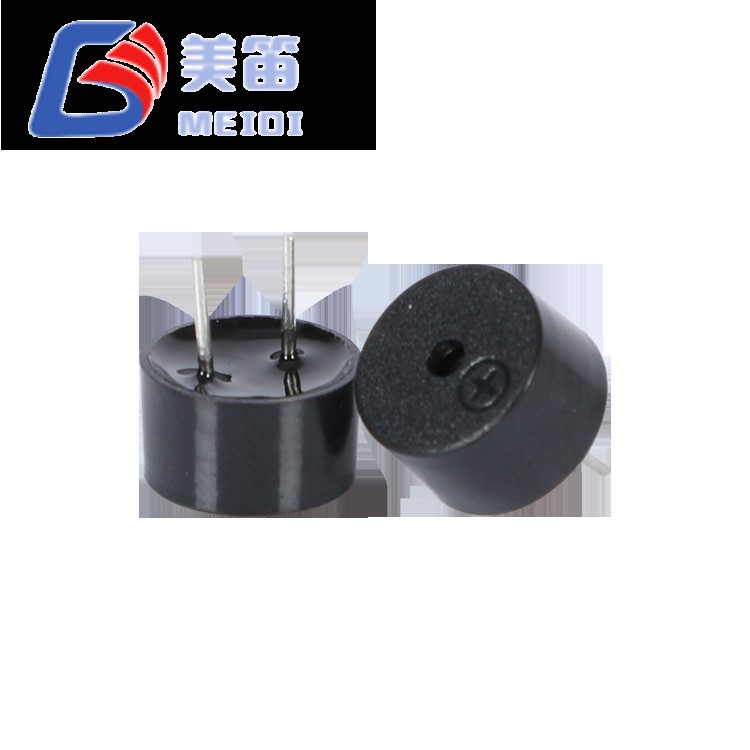

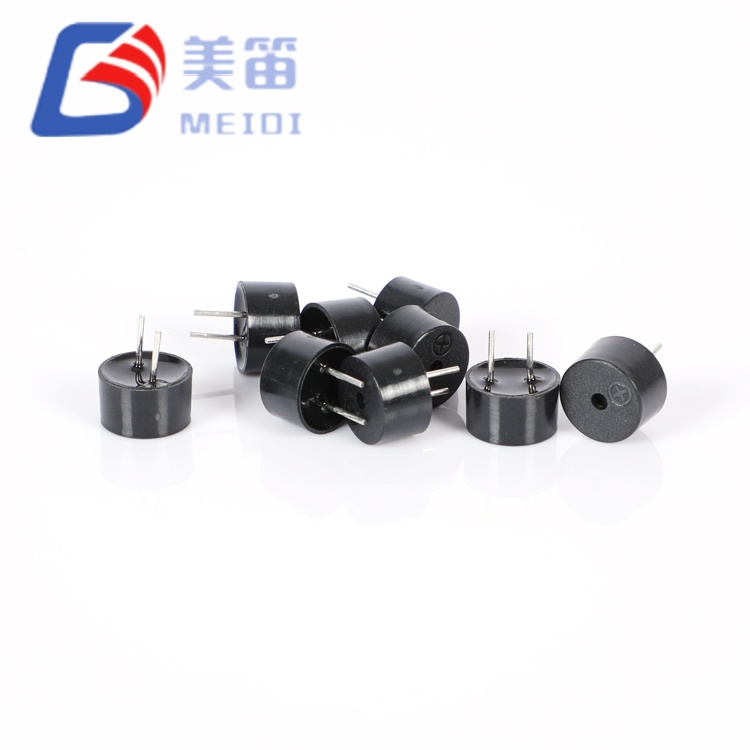

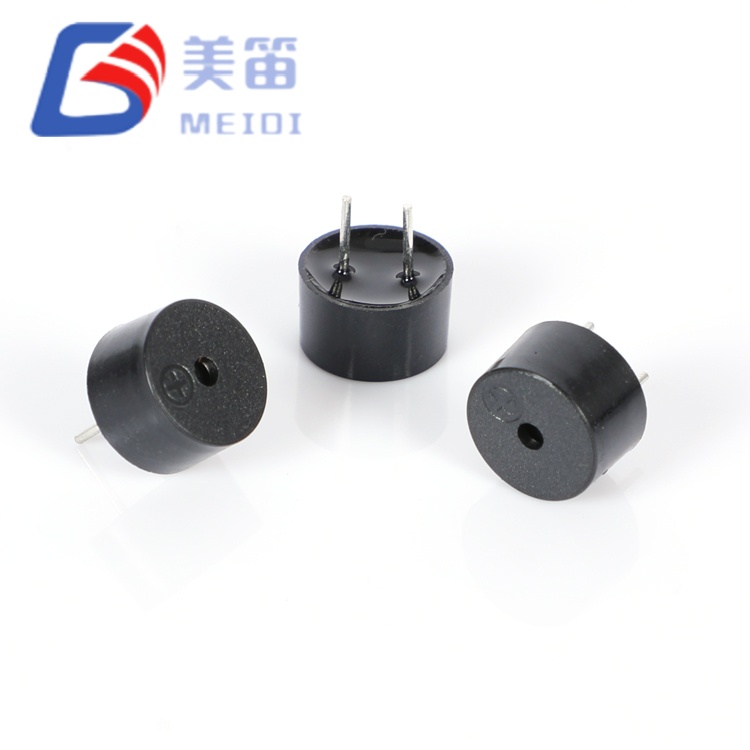

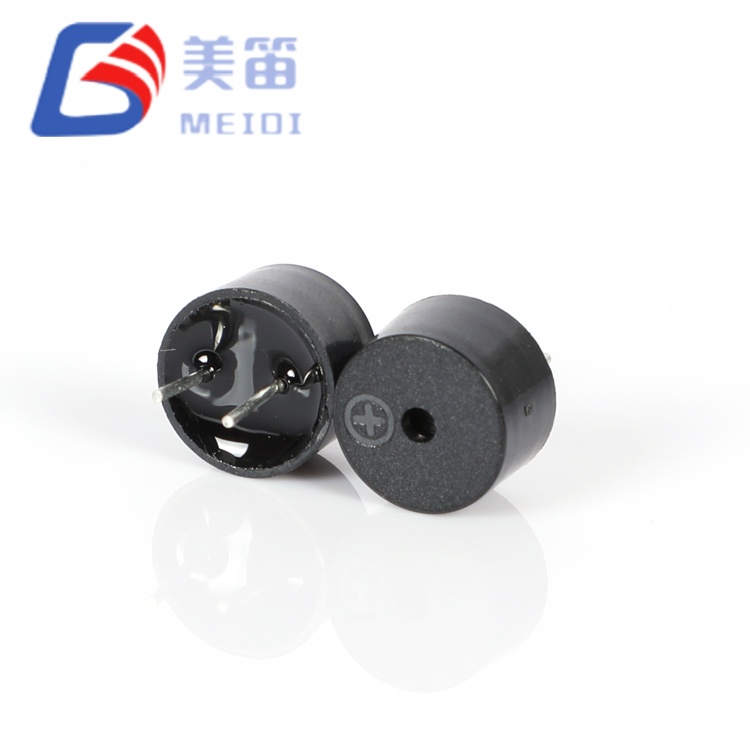

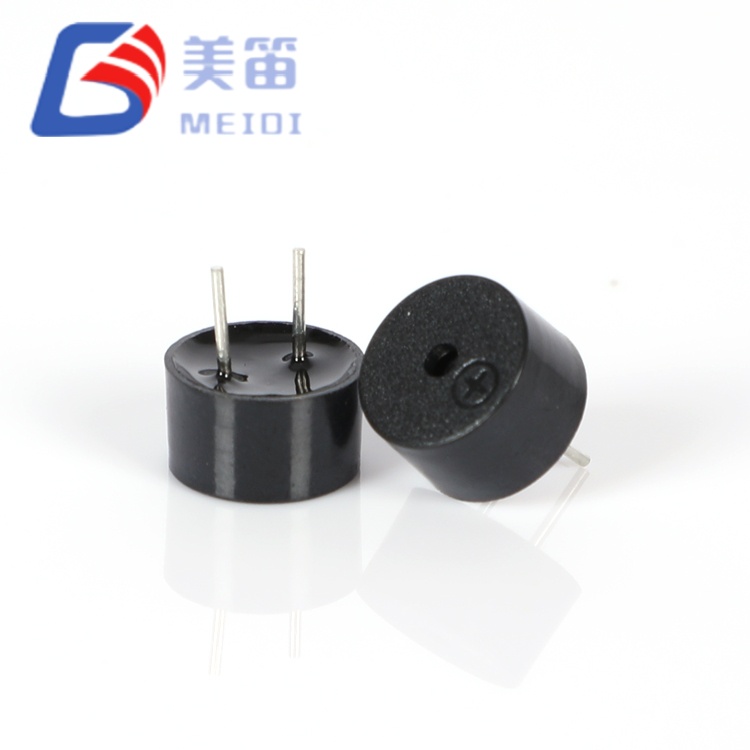

ออดแม่เหล็กแบบพาสซีฟขนาด 9*5.5 มม. ออดแม่เหล็กไฟฟ้าแบบพาสซีฟสามรูทะลุภายใต้แพลตฟอร์มเชิงกลขนาด 9.0 × 5.5 มม. เดียว ความต้านทานของคอยล์สองตัวและความถี่เรโซแนนซ์สองความถี่ช่วยให้นักออกแบบจับคู่ออดเซอร์กับแรงดันไฟฟ้าและความต้องการโทนเสียงได้โดยไม่ต้องเปลี่ยนรูปแบบของรู PCB รุ่น 16Ω ทำงานตั้งแต่ 1.5V ถึง 4.5V สำหรับลอจิก 3.3V และระบบลิเธียมไอออน รุ่น 42Ω ครอบคลุม 3V ถึง 7V สำหรับราง 5V อุตสาหกรรม ในทั้งสามรุ่น ความดันเสียงเกิน 85dB ที่ 10 ซม. และตัวเครื่อง PBT สีดำได้รับการปรับให้เหมาะสมสำหรับการบัดกรีแบบคลื่นและการบัดกรีแบบแมนนวลในการประกอบแบบกระบวนการผสม
โปรไฟล์ไฟฟ้าสามโปรไฟล์จากขนาด 9.0×5.5 มม. เดียว ไม่จำเป็นต้องเปลี่ยนเค้าโครงเมื่อสลับระหว่างสถาปัตยกรรม 3V และ 5V
รุ่น 16Ω, 3V, 2.7kHz เหมาะกับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่และระดับลอจิกที่ต้องการใช้ไดรฟ์ไมโครคอนโทรลเลอร์โดยตรง
รุ่น 42Ω, 5V, 2.7kHz ลดการดึงกระแสบนรถโดยสารมาตรฐานอุตสาหกรรมและยานยนต์
รุ่น 42Ω, 5V, 4.0kHz มีอินเทอร์เฟซทางไฟฟ้าแบบเดียวกันพร้อมโทนเสียงความถี่ที่สูงกว่าสำหรับการใช้งานที่ได้รับประโยชน์จากการแจ้งเตือนที่คมชัดยิ่งขึ้น
ทุกรุ่นมีระยะห่างพินรูทะลุเท่ากัน ดังนั้นโครงการซ่อมแซมและดัดแปลงจึงสามารถแทนที่ออดที่ล้าสมัยขนาด 9 มม. และ 12 มม. ได้โดยไม่ต้องดัดแปลงบอร์ด
ความดันเสียงขั้นต่ำคือ 85dB ที่ระยะ 10 ซม. ทั่วทั้งซีรีส์ ตัวอย่างการผลิตมักจะสูงถึง 87dB ถึง 95dB
| พารามิเตอร์ | คิวเอ็มบี-09B-03 | คิวเอ็มบี-09B-05 | QMB-09B-05 4KHZ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 โวลต์ (ไฟฟ้ากระแสสลับ) | 5 โวลต์ (ไฟฟ้ากระแสสลับ) | 5 โวลต์ (ไฟฟ้ากระแสสลับ) |
| แรงดันไฟฟ้าที่ใช้งาน | 1.5 – 4.5 โวลต์ | 3 – 7 โวลต์ | 3 – 7 โวลต์ |
| ความต้านทานคอยล์ | 16 ± 5 โอห์ม | 42 ± 5 โอห์ม | 42 ± 5 โอห์ม |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ | 4000 ± 300 เฮิรตซ์ |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 80 มิลลิแอมป์ | ≤ 60 มิลลิแอมป์ | ≤ 60 มิลลิแอมป์ |
| ตัวอย่างช่วง SPL | 87.5–94.0 เดซิเบล | 91.5–94.7 เดซิเบล | 91.5–94.7 เดซิเบล |
| ตัวอย่างช่วงปัจจุบัน | 69.2–75.5 มิลลิแอมป์ | 46.8–51.7 มิลลิแอมป์ | 46.8–51.7 มิลลิแอมป์ |
| ความเข้ากันได้ของไดรฟ์ | 3.3 V MCU GPIO, ลิเธียมไอออน | ลอจิก 5V, บัสอุตสาหกรรม | ลอจิก 5V, บัสอุตสาหกรรม |
| การใช้งานทั่วไป | เครื่องมือพกพา มิเตอร์อัจฉริยะ เครื่องใช้ไฟฟ้า | สัญญาณเตือนทางอุตสาหกรรม อุปกรณ์เสริมในรถยนต์ โมดูล PLC | อุปกรณ์ทางการแพทย์ แผงรักษาความปลอดภัย ระบบแยกแยะโทนเสียง |
การออกแบบกลไกเดียวครอบคลุมรูปแบบไฟฟ้าสามแบบ ช่วยให้สามารถสรุปสถาปัตยกรรมไดรฟ์ได้โดยไม่ต้องเปลี่ยนเค้าโครงรู PCB
คอยล์ 16Ω จับคู่กับแหล่งจ่ายไฟ 3.3V ทำให้สเตจไดรเวอร์เรียบง่าย คอยล์42Ωจะลดกระแสบนราง 5V
มีความถี่เรโซแนนซ์ให้เลือกสองความถี่: 2.7kHz สำหรับการเจาะสัญญาณรบกวนความถี่ต่ำ และ 4.0kHz สำหรับคุณภาพเสียงที่คมชัดยิ่งขึ้น
โครงสร้าง PBT สีดำทนต่อการบัดกรีด้วยคลื่นที่อุณหภูมิ 255°C และการทำงานซ้ำด้วยตนเองที่ 360°C โดยไม่มีการเสียรูปหรือการเปลี่ยนแปลงของเสียง
เส้นผ่านศูนย์กลาง 9.0 มม. และระยะพินมาตรฐานทำให้ซีรีส์นี้ใช้ทดแทนออดรูทะลุขนาด 9 มม. และ 12 มม. แบบดั้งเดิมได้
ทุกหน่วยมีรหัสล็อตที่เชื่อมโยงกลับไปยังวันที่ผลิต บันทึกการทดสอบ และแบทช์วัตถุดิบ ซึ่งเก็บรักษาไว้เป็นเวลาสิบปี
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 โวลต์ (ไฟฟ้ากระแสสลับ) | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 1.5 – 4.5 โวลต์ (ไฟฟ้ากระแสสลับ) | สัญญาณไดรฟ์สูงสุด |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 3 V, 2700 Hz, 10 ซม |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| ความต้านทานคอยล์ | 16 ± 5 โอห์ม | ที่ 25 ℃ กระแสตรง |
| การดำเนินงานในปัจจุบัน | ≤ 80 มิลลิแอมป์ | ที่ 3 โวลต์ 2700 เฮิรตซ์ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

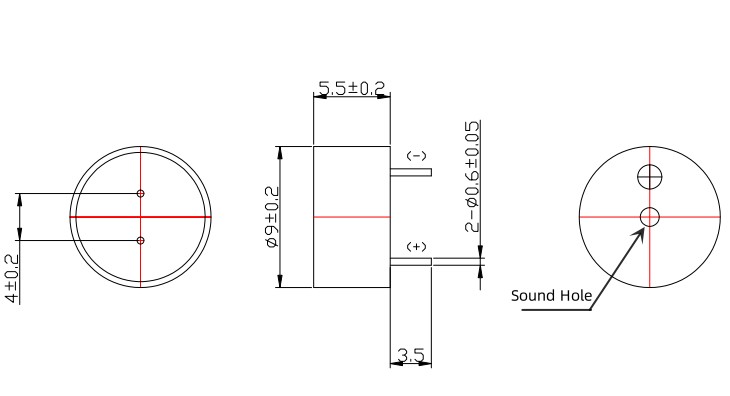

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 5.5 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.71 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | UL94 V-0 |
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (ไฟฟ้ากระแสสลับ) | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 3 – 7 โวลต์ (ไฟฟ้ากระแสสลับ) | สัญญาณไดรฟ์สูงสุด |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 5 V ความถี่เรโซแนนซ์ 10 ซม |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ / 4000 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| ความต้านทานคอยล์ | 42 ± 5 โอห์ม | ที่ 25 ℃ กระแสตรง |
| การดำเนินงานในปัจจุบัน | ≤ 60 มิลลิแอมป์ | เวลา 5 V |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 5.5 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.71 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | UL94 V-0 |
| วิธี | อุณหภูมิ | เวลา | แม็กซ์ผ่าน |
| การบัดกรีแบบรีโฟลว์ | 245 ± 15 ℃ | 180 ℃ อุ่นเครื่อง 40–70 วินาที; 245 ℃ 3 วิ | 3 |
| คลื่นบัดกรี ★ | 255 ± 15 ℃ | 4–6 วิ | 2–3 |
| การบัดกรีแบบแมนนวล ★ | 360 ± 10 ℃ | 2–5 วิ | 2–3 |
★ วิธีการที่ต้องการสำหรับการประกอบรูทะลุ โครงสร้าง PBT รักษามิติความเสถียรของโปรไฟล์เหล่านี้ ป้องกันการคลายตัวของขั้วต่อหรือการบิดเบือนของช่องเสียง
QMB‑09B‑03: อุปกรณ์พกพา มิเตอร์วัดอเนกประสงค์อัจฉริยะ แผงควบคุมเครื่องใช้ไฟฟ้า 3.3V และเซ็นเซอร์ IoT ที่ใช้พลังงาน Li‑ion ที่ต้องการการจ่ายไฟเซลล์เดียวและไดรฟ์ GPIO โดยตรง
QMB‑09B‑05: โมดูลสัญญาณเตือน PLC อุตสาหกรรม, วงจรอุปกรณ์ตกแต่งรถยนต์ 5V, ตัวควบคุมการทำความเย็นเชิงพาณิชย์ และอุปกรณ์จ่ายไฟสำรองที่ได้ประโยชน์จากกระแสคอยล์ที่ต่ำกว่า
QMB‑09B‑05 4KHZ: อุปกรณ์วินิจฉัยทางการแพทย์ แผงป้องกันการบุกรุก เครือข่ายสัญญาณเตือนแบบแบ่งแยกโทนเสียง และผลิตภัณฑ์สำหรับผู้บริโภคที่ต้องการการแจ้งเตือนที่มีระดับเสียงสูงขึ้น

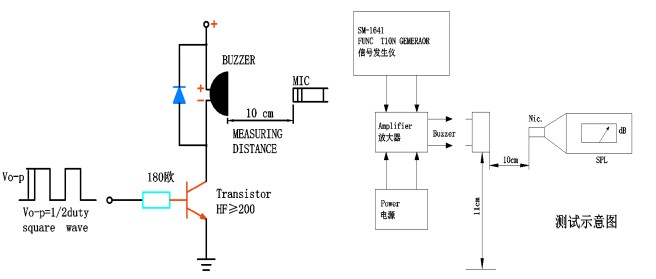

| ตัวแปร | ประเภทไดร์เวอร์ | การกำหนดค่า | หมายเหตุ |
| คิวเอ็มบี-09B-03 | ไมโครคอนโทรลเลอร์ GPIO | แรงดันดึง 3.3V | ยืนยันว่าพินสามารถจ่ายกระแสไฟได้อย่างน้อย 70mA; เพิ่มไดโอดฟลายแบ็คข้ามขดลวด |
| คิวเอ็มบี-09B-03 | ทรานซิสเตอร์แบบโอเพ่นคอลเลคเตอร์ | NPN/PNP พร้อมระบบดึงขึ้น | ตัวต้านทานฐาน 1kΩ เป็นค่าเริ่มต้นทั่วไป |
| QMB‑09B‑05 / 4KHZ | เอาต์พุตลอจิก 5V | โดยตรงหรือบัฟเฟอร์ | คอยล์ 42Ω ดึงกระแสไฟน้อยลง ยังคงแนะนำให้ใช้บัฟเฟอร์ทรานซิสเตอร์สำหรับการวิ่งสายเคเบิลยาว |
| QMB‑09B‑05 / 4KHZ | IC ตัวขับออดเฉพาะ | เอาท์พุทคลื่นสี่เหลี่ยม | จับคู่ความถี่เอาท์พุตกับเรโซแนนซ์ที่กำหนดของออดเพื่อให้ได้ระดับเสียงสูงสุด |
| ทุกรุ่น | เครื่องขยายเสียง | คลื่นไซน์หรือสี่เหลี่ยม | ตรวจสอบให้แน่ใจว่าอิมพีแดนซ์เอาต์พุตของเครื่องขยายเสียงเข้ากันได้กับความต้านทานของคอยล์ |
คลื่นสี่เหลี่ยมรอบการทำงาน 50% ที่ความถี่เรโซแนนซ์ (2.7kHz หรือ 4.0kHz) และแรงดันไฟฟ้าที่กำหนดจะให้แรงดันเสียงที่ระบุ ไดรฟ์แบบไม่มีเสียงสะท้อนจะลดเอาท์พุตลงประมาณ 6dB ต่อออคเทฟ
| สถานการณ์การออกแบบ | ข้อได้เปรียบของซีรี่ส์ QMB‑09B |
| แรงดันไฟฟ้าของระบบขั้นสุดท้ายยังไม่ได้รับการแก้ไข | รอยเท้าหนึ่งยอมรับตัวแปร 16Ω หรือ 42Ω ดังนั้นการออกแบบ PCB จึงสามารถดำเนินการต่อได้ในขณะที่รางจ่ายกำลังได้รับการยืนยัน |
| จำเป็นต้องประเมิน 2.7kHz เทียบกับ 4.0kHz | วงจรขับเคลื่อนและการติดตั้งแบบเดียวกัน เฉพาะหมายเลขชิ้นส่วนเท่านั้นที่เปลี่ยนแปลงระหว่างการทดสอบเสียง |
| การซ่อมแซมอุปกรณ์รุ่นเก่าด้วยเสียงกริ่งที่ล้าสมัย | เส้นผ่านศูนย์กลาง 9.0 มม. และระยะพินมาตรฐานมักจะจับคู่กับออดผ่านรูทะลุ 9 มม. และ 12 มม. ได้โดยตรง |
| การบัดกรีแบบคลื่นและการทำงานซ้ำแบบแมนนวลในบรรทัดเดียวกัน | ตัว PBT ได้รับการคัดเลือกมาโดยเฉพาะสำหรับโปรไฟล์การระบายความร้อนเหล่านี้ โดยยังคงความเสถียรของมิติและเสียงที่สม่ำเสมอ |
| การลดจำนวนซัพพลายเออร์ | การกำหนดค่าทางไฟฟ้าสามแบบครอบคลุมอยู่ในตระกูลเครื่องจักรกลเดียว ช่วยลดคุณสมบัติและปริมาณงานสินค้าคงคลัง |
ที่น้ำหนัก 0.71 กรัม ออดจะเพิ่มมวลน้อยที่สุดให้กับบอร์ด และโครงร่างพินที่จัดตั้งขึ้นจะช่วยเร่งความเร็วในการบูรณาการ ข้อมูลตัวอย่างยืนยันว่าพารามิเตอร์ทั้งหมดอยู่ในหน้าต่างที่เผยแพร่อย่างสะดวกสบาย
MEIDI Intelligent Technology ผลิตส่วนประกอบอะคูสติกแม่เหล็กไฟฟ้าและเพียโซอิเล็กทริกมาตั้งแต่ปี 2011 โรงงานบูรณาการในแนวตั้งของบริษัทในมณฑลเจียงซู ประเทศจีน ครอบคลุมถึงการขึ้นรูปแบบ PBT ภายในองค์กร การม้วนขดลวดที่มีความแม่นยำ การประกอบอัตโนมัติ และการทดสอบเสียงแบบอินไลน์เต็มรูปแบบ ระบบคุณภาพที่ได้รับการรับรอง ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะ สนับสนุนความสม่ำเสมอที่จำเป็นสำหรับโครงการอุตสาหกรรมและยานยนต์ปริมาณมาก
ทุกชุดการผลิตของซีรีส์ QMB‑09B ผ่านการทดสอบความต้านทานคอยล์ 100% และการตรวจสอบทางสถิติของความถี่เรโซแนนซ์ ระดับความดันเสียงได้รับการยืนยันโดยเทียบกับขั้นต่ำ 85dB และทดสอบความสามารถในการบัดกรีตาม J‑STD‑002 การปฏิบัติตาม RoHS และ REACH ยังคงอยู่ พร้อมมีการประกาศวัสดุฉบับสมบูรณ์ รหัสล็อตที่ทำเครื่องหมายไว้บนตัวเครื่องช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต บันทึกการทดสอบ และชุดวัตถุดิบได้เป็นเวลาสิบปี
คำถามที่ 1: ฉันจะเลือกระหว่างทั้งสามรุ่นได้อย่างไร
เริ่มต้นด้วยแรงดันไฟฟ้าที่มีอยู่ของคุณ สำหรับลอจิก 3.3V หรือลิเธียมไอออนเซลล์เดียว QMB‑09B‑03 (16Ω) คือขนาดที่พอดีตามธรรมชาติ สำหรับรางอุตสาหกรรมหรือยานยนต์ 5V QMB-09B-05 หรือ QMB-09B-05 4KHZ (42Ω ทั้งคู่) ช่วยลดความต้องการกระแสไฟ จากนั้นเลือกโทนเสียง: 2.7kHz สำหรับการเจาะการแจ้งเตือนความถี่ต่ำ, 4.0kHz สำหรับเสียงที่สว่างและโดดเด่นยิ่งขึ้น ทั้งสามมีแนวทางเดียวกัน ดังนั้นการเปลี่ยนแปลงล่าช้าจึงตรงไปตรงมา
คำถามที่ 2: QMB‑09B‑03 สามารถใช้ที่ 5V หรือชิ้นส่วน 42Ω ที่ 3.3V ได้หรือไม่
การใช้งานรุ่น 16Ω ที่สูงกว่า 4.5V อาจทำให้คอยล์ร้อนเกินไป รุ่น 42Ω ที่ต่ำกว่า 3V จะสร้างระดับเสียงที่ต่ำลงอย่างมาก หากคุณต้องการ 16Ω ที่ 5V ให้เพิ่มตัวต้านทานแบบอนุกรมเพื่อจำกัดกระแส SPL จะยังคงลดลง สำหรับระบบ 3.3V ที่ต้องการอิมพีแดนซ์ที่สูงกว่า ตัวแปร 16Ω จะเหมาะสมกว่า
คำถามที่ 3: อะไรคือความแตกต่างในทางปฏิบัติระหว่าง 2.7kHz และ 4.0kHz ในสภาพแวดล้อมจริง?
2.7kHz มีแนวโน้มที่จะตัดเสียงรบกวนทางกลไกความถี่ต่ำ ทำให้เหมาะสำหรับพื้นโรงงานและอุปกรณ์กลางแจ้ง 4.0kHz อยู่ใกล้กับจุดสูงสุดของความไวในการได้ยินของมนุษย์ ทำให้ได้โทนเสียงที่คมชัดและแยกแยะได้ง่ายสำหรับอุปกรณ์ทางการแพทย์ การรักษาความปลอดภัย และอุปกรณ์ผู้บริโภคในอาคาร ทั้งสองมีความแข็งแกร่งและเชื่อถือได้เท่าเทียมกัน

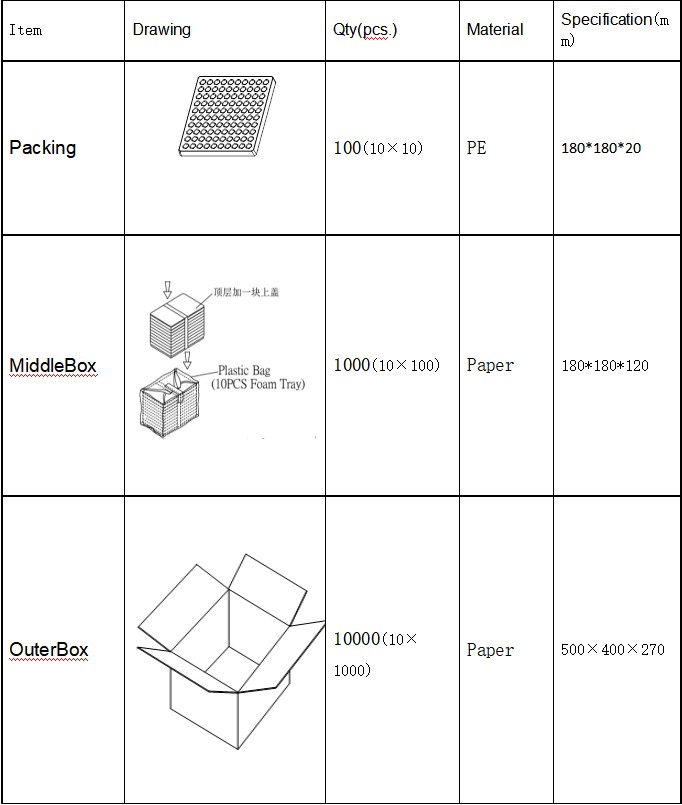

คำถามที่ 4: ความยาวสายวัดที่กำหนดเองหรือบรรจุภัณฑ์แบบเทปและม้วนมีจำหน่ายหรือไม่
ใช่. MEIDI สามารถจัดหาการขึ้นรูปลีดแบบตรง การหักงอ หรือออฟเซ็ตสำหรับโครงร่าง PCB ที่ไม่ได้มาตรฐาน เทปและม้วนไม่ใช่มาตรฐานสำหรับชิ้นส่วนที่มีรูทะลุ แต่สามารถจัดเรียงสำหรับสายการแทรกอัตโนมัติได้ ปริมาณการสั่งซื้อขั้นต่ำและเวลารอคอยสินค้าจะแตกต่างกันไปขึ้นอยู่กับการปรับเปลี่ยน
คำถามที่ 5: ฉันสามารถขับออดออกจากความถี่เรโซแนนซ์สำหรับโทนเสียงอื่นได้หรือไม่?
ระดับเสียงจะลดลงอย่างเห็นได้ชัดเมื่อความถี่ของไดรฟ์เคลื่อนออกจากเสียงสะท้อน สำหรับระดับเสียงสูงสุด ให้อยู่ภายใน ±5% ของพิกัด 2700Hz หรือ 4000Hz หากแอปพลิเคชันของคุณต้องการช่วงความถี่ที่กว้าง เสียงกริ่งเพียโซอิเล็กทริกหรือลำโพงขนาดเล็กจะเป็นตัวเลือกที่เหมาะสมกว่า
สำหรับการตรวจสอบตัวอ้างอิงโยงกับหมายเลขชิ้นส่วนแบบเดิม ตัวอย่างการประเมินของทั้งสามตัวแปร หรือการกำหนดค่าลีดแบบกำหนดเอง โปรดติดต่อทีมชิ้นส่วนทดแทน MEIDI โดยทั่วไปการสอบถามความเข้ากันได้จะได้รับการตอบกลับภายในหนึ่งวันทำการ พร้อมด้วยแบบ pinout และบันทึกวงจรของไดรฟ์
