รอยเท้าขนาด 6.5 มม. × 3.5 มม. สำหรับโครงร่าง PCB ความหนาแน่นสูง
ความถี่เรโซแนนซ์ 2731Hz สำหรับการสร้างโทนเสียงพร้อมไดรฟ์คลื่นสี่เหลี่ยมภายนอก
อิมพีแดนซ์ของคอยล์ 16Ω สำหรับวงจรไดรเวอร์ระดับลอจิกแรงดันต่ำ
นาที. ความดันเสียง 70dB ที่ 10 ซม. ภายใต้สภาวะไดรฟ์ 3Vo-p
แพ็คเกจแบบยึดกับพื้นผิวสำหรับการประกอบแบบหยิบและวางแบบอัตโนมัติ
ช่วงอุณหภูมิการทำงาน -20°C ถึง +70°C

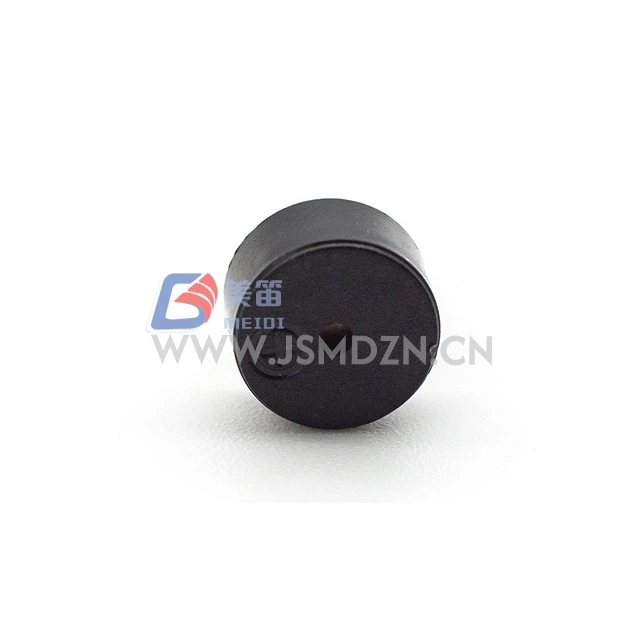

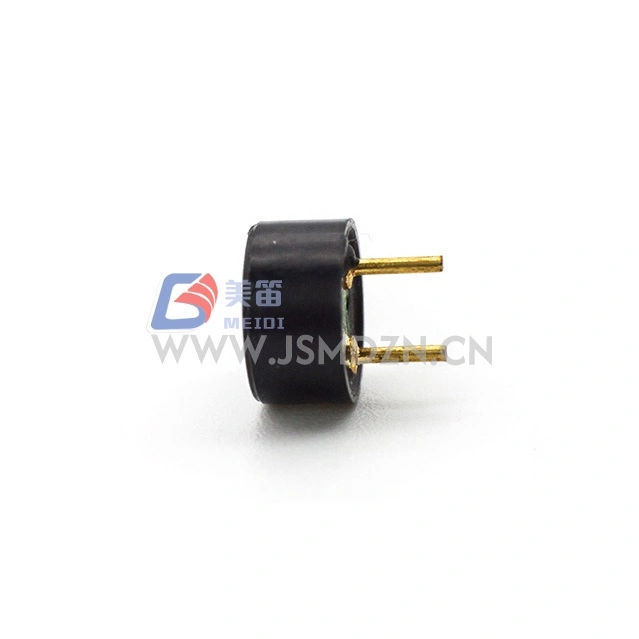

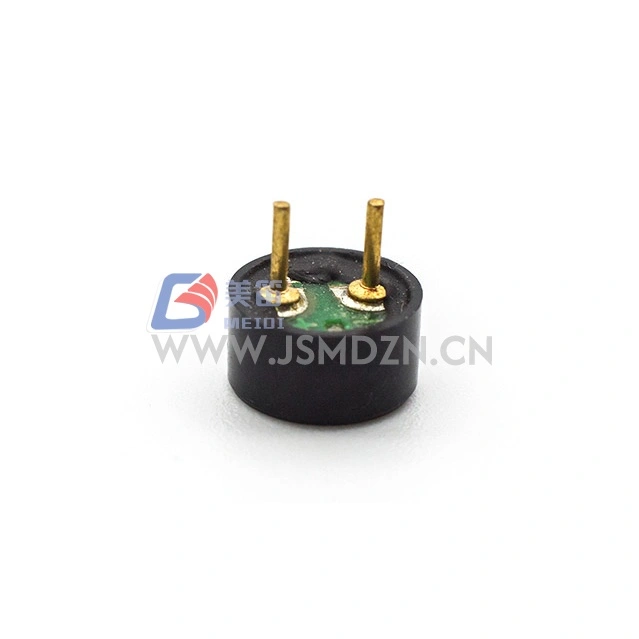

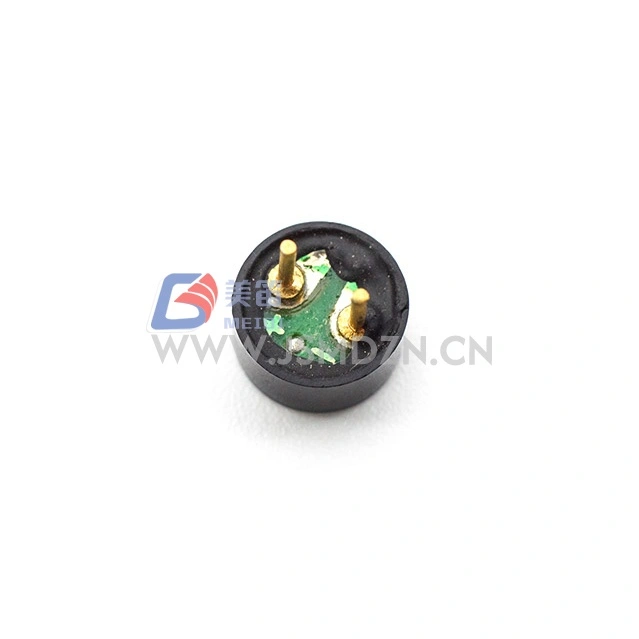

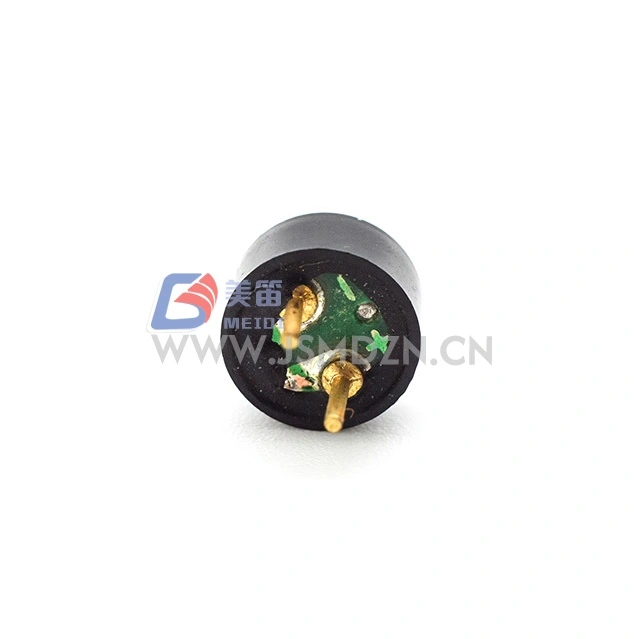

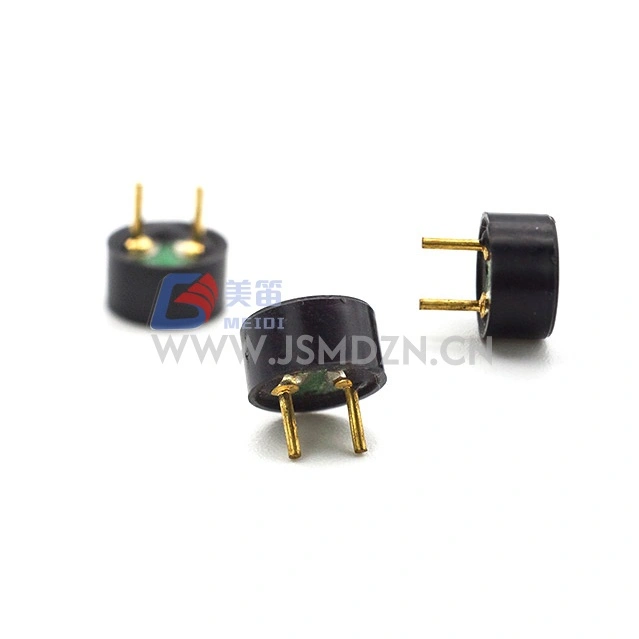

MEIDI HN-6535 6.5x3.5 มม. SMD แม่เหล็กไฟฟ้า Buzzer เป็น Buzzer แม่เหล็กไฟฟ้าแบบติดตั้งบนพื้นผิวขนาดเล็ก ออกแบบมาเพื่อการใช้งานที่พื้นที่ PCB อยู่ในระดับพรีเมี่ยม ที่ขนาด 6.5 มม. × 3.5 มม. ออดนี้ใช้พื้นที่บอร์ดน้อยที่สุด ในขณะเดียวกันก็ให้เสียงตอบรับผ่านการกระตุ้นด้วยคลื่นสี่เหลี่ยมภายนอก
ความถี่เรโซแนนซ์ 2731Hz สร้างโทนเสียงที่เหมาะสมสำหรับการแจ้งเตือนบริเวณใกล้เคียง การแสดงสถานะ และการตอบสนองของอินเทอร์เฟซผู้ใช้ ด้วยแรงดันไฟฟ้าที่กำหนด 3Vo-p และช่วงการทำงาน 2-5Vo-p HN-6535 จึงทำงานร่วมกับรางลอจิก 3.3V และ 5V
ความต้านทานของคอยล์ 16Ω ช่วยให้สามารถขับเคลื่อนจากพิน GPIO ของไมโครคอนโทรลเลอร์หรือสวิตช์ทรานซิสเตอร์ด้านต่ำในการออกแบบที่มีพื้นที่จำกัด ตัวเรือน Noryl สีดำให้ความเสถียรของมิติในระหว่างกระบวนการบัดกรีแบบรีโฟลว์ สำหรับการใช้งานที่ต้องการความถี่เรโซแนนซ์ทางเลือกในรูปแบบกะทัดรัด โปรดติดต่อ MEIDI สำหรับโซลูชันออด SMD

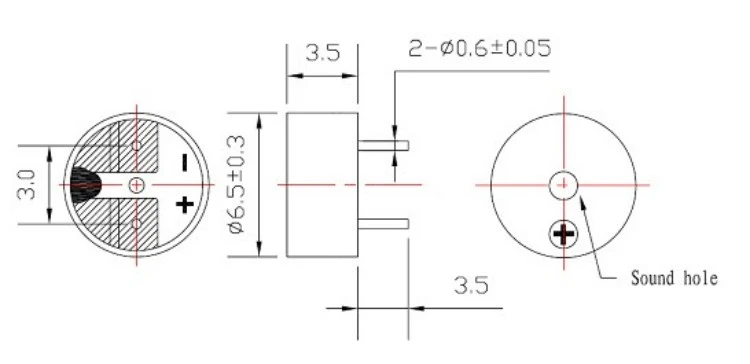

รอยเท้า SMD ขนาดเล็ก --- ขนาดตัวเครื่อง 6.5 มม. × 3.5 มม. สำหรับส่วนประกอบ PCB ความหนาแน่นสูงซึ่งการติดตั้งผ่านรูทำไม่ได้
ความถี่เรโซแนนซ์ 2731Hz --- การสร้างโทนเสียงเมื่อขับเคลื่อนด้วยคลื่นสี่เหลี่ยมภายนอกที่ความถี่พิกัด ต้องมีการกระตุ้นด้วยไฟฟ้ากระแสสลับ แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียง
ความต้านทานคอยล์ต่ำ --- ความต้านทาน 16Ω สำหรับการเชื่อมต่อกับเอาต์พุตระดับลอจิก 3V
เอาต์พุตเสียงที่กำหนด --- ขั้นต่ำ 70dB ที่ 10 ซม. เมื่อขับเคลื่อนที่ 3Vo-p, 2731Hz, คลื่นสี่เหลี่ยมรอบการทำงาน 50%
วัสดุตัวเรือน Noryl --- ตัวเรือนเทอร์โมพลาสติกสีดำ เข้ากันได้กับโปรไฟล์การรีโฟลว์แบบยึดบนพื้นผิวมาตรฐาน
โครงสร้างน้ำหนักเบา --- ประมาณ 0.5 กรัมต่อหน่วย
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | --- |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 2-5Vo-p | สัญญาณไดรฟ์สูงสุด |
| จัดอันดับปัจจุบัน | สูงสุด 80mA | ที่ 2731Hz, ภาษี 50%, คลื่นสี่เหลี่ยม 3Vo-p |
| ระดับความดันเสียง | นาที. 70dB | ที่ 2731Hz, ภาษี 50%, 3Vo-p, 10 ซม |
| ความต้านทานคอยล์ | 16 ± 3Ω | --- |
| ความถี่เรโซแนนซ์ | 2731เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | --- |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | --- |
| น้ำหนักสุทธิ | ประมาณ 0.5ก | --- |
| วัสดุที่อยู่อาศัย | แบล็คโนริล | --- |
| การคุ้มครองสิ่งแวดล้อม | RoHS | --- |

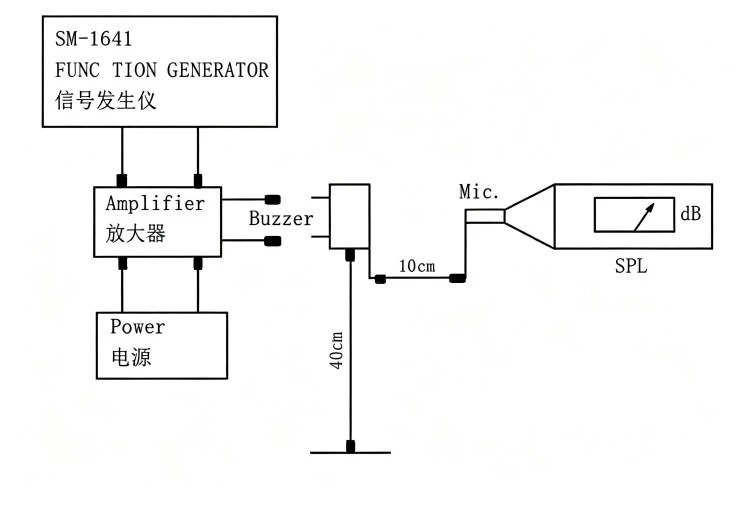

เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 25±3℃, ความชื้น 60±10% RH, ความดัน 860-1060hPa
อุปกรณ์ทางการแพทย์แบบพกพาและเครื่องตรวจสุขภาพที่ต้องการเสียงเตือนขนาดกะทัดรัดในตู้ที่ใช้พลังงานแบตเตอรี่
เซ็นเซอร์บ้านอัจฉริยะและเกตเวย์ IoT พร้อมพื้นที่ PCB ที่จำกัดสำหรับส่วนประกอบเสียงตอบรับ
เครื่องมือวัดแบบมือถือและอุปกรณ์มิเตอร์สำหรับเสียงยืนยันการทำงาน
อุปกรณ์อิเล็กทรอนิกส์ที่สวมใส่ได้และอุปกรณ์ติดตามฟิตเนสซึ่งมีข้อจำกัดด้านความสูงและน้ำหนักของส่วนประกอบ
บอร์ดควบคุมเครื่องใช้ไฟฟ้าขนาดกะทัดรัดในห้องครัวและอุปกรณ์ในครัวเรือนสำหรับฟังก์ชันจับเวลาและนาฬิกาปลุก
เครื่อง POS และอุปกรณ์การชำระเงินสำหรับแสดงสถานะการทำธุรกรรมด้วยเสียง
| ข้อกำหนดการออกแบบ | HN-6535 ข้อได้เปรียบ |
| เค้าโครง PCB ที่จำกัดพื้นที่ | รอยเท้า SMD ขนาด 6.5 มม. × 3.5 มม. ช่วยลดการใช้พื้นที่บอร์ดให้เหลือน้อยที่สุด |
| บูรณาการระบบไฟฟ้าแรงต่ำ | อัตรา 3Vo-p พร้อมช่วง 2-5Vo-p สำหรับความเข้ากันได้ของลอจิก 3.3V/5V |
| การประกอบอัตโนมัติปริมาณมาก | แพ็คเกจแบบยึดกับพื้นผิวเข้ากันได้กับกระบวนการหยิบและวางและกระบวนการรีโฟลว์มาตรฐาน |
| การใช้งานที่มีมวลต่ำ | ประมาณ 0.5 กรัมต่อหน่วย เหมาะสำหรับการออกแบบพกพาและพกพา |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตามข้อกำหนด RoHS |
MEIDI ผลิต HN-6535 ด้วยกระบวนการควบคุมคุณภาพที่ครอบคลุมการตรวจสอบวัสดุที่เข้ามา การตรวจสอบมิติในกระบวนการ และการทดสอบพารามิเตอร์ทางไฟฟ้าขั้นสุดท้าย สภาวะการทดสอบมาตรฐานจะคงอยู่ที่อุณหภูมิ 25±3°C, ความชื้นสัมพัทธ์ 60±10% และความดันบรรยากาศ 860-1060hPa เพื่อความสามารถในการทำซ้ำการวัดที่สม่ำเสมอ
หลังจากการทดสอบใดๆ ต่อไปนี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับ: ไม่มีข้อบกพร่องหรือการเสื่อมสภาพในลักษณะที่ปรากฏและคุณสมบัติทางไฟฟ้า (ยกเว้น SPL) SPL จะต้องไม่ลดลงเกิน 10dB จาก SPL ขั้นต่ำที่ระบุในแผ่นข้อมูล
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -30°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%–95% RH, 48 ชั่วโมง, พักฟื้นที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์
1. แนะนำให้ใช้กระบวนการบัดกรีแบบใดสำหรับออด SMD HN-6535
ติดต่อ MEIDI เพื่อขอโปรไฟล์การบัดกรีแบบรีโฟลว์ที่แนะนำ ตัวเรือน Noryl สีดำเข้ากันได้กับกระบวนการรีโฟลว์แบบยึดบนพื้นผิวมาตรฐาน
2. HN-6535 สามารถขับเคลื่อนโดยตรงจากพิน GPIO ของไมโครคอนโทรลเลอร์ได้หรือไม่

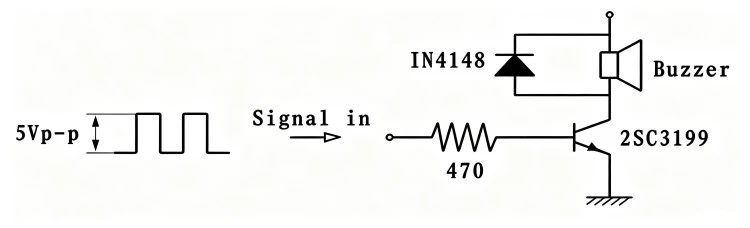

คอยล์ 16Ω ดึงกระแสสูงสุด 80mA ที่ 3Vo-p ตรวจสอบว่าไมโครคอนโทรลเลอร์ GPIO ของคุณสามารถจ่ายหรือจมกระแสนี้ได้อย่างต่อเนื่อง หากพิกัดกระแส GPIO ไม่เพียงพอ ให้ใช้สวิตช์ NPN หรือ MOSFET ฝั่งต่ำพร้อมตัวต้านทานจำกัดกระแส
3. จะเกิดอะไรขึ้นหากเสียงกริ่งถูกขับเคลื่อนด้วยความถี่อื่นที่ไม่ใช่ 2731Hz?

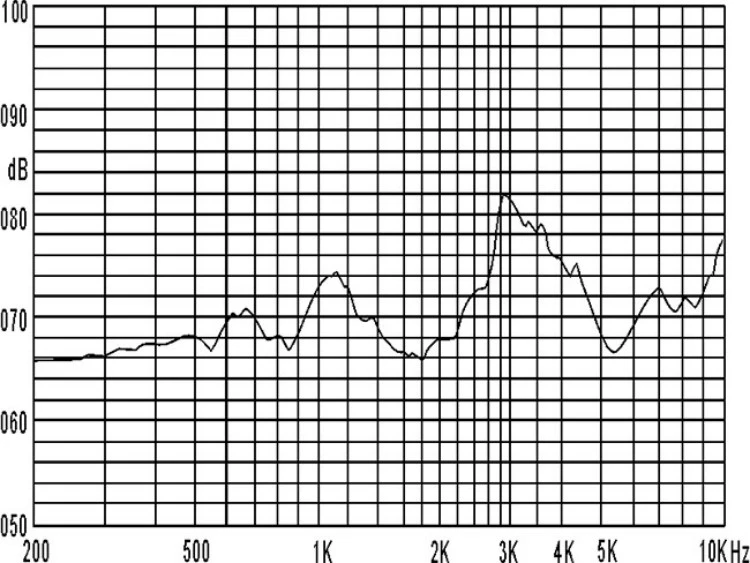

ระดับความดันเสียงจะลดลงเมื่อขับออกจากเสียงสะท้อน เพื่อความสม่ำเสมอขั้นต่ำ เอาต์พุต 70dB ขับที่ 2731Hz พร้อมด้วยคลื่นสี่เหลี่ยมรอบหน้าที่ 50% ที่ 3Vo-p การทำงานที่อยู่ห่างจากเสียงสะท้อนอาจส่งผลให้เอาต์พุตเสียงลดลงอย่างมาก
4. HN-6535 เหมาะสำหรับการสร้างโทนเสียงอย่างต่อเนื่องหรือไม่?
เงื่อนไขการทดสอบอายุการใช้งานระบุการทำงานต่อเนื่องเป็นเวลา 96 ชั่วโมงที่แรงดันไฟฟ้าที่กำหนดและความถี่เรโซแนนซ์ สำหรับการใช้งานที่ต้องการระยะเวลาการทำงานต่อเนื่องยาวนานขึ้น โปรดติดต่อ MEIDI เพื่อขอข้อมูลความน่าเชื่อถือเฉพาะรอบการทำงานและสภาพแวดล้อมของคุณ
5. ขนาดแพ็คเกจอื่นมีความถี่เรโซแนนซ์ 2731Hz เท่ากันหรือไม่
ติดต่อ MEIDI เพื่อสอบถามข้อมูลทางเทคนิคเกี่ยวกับรูปแบบทางเลือกและการกำหนดค่าคอยล์ภายในกลุ่มผลิตภัณฑ์ออดแบบพาสซีฟแม่เหล็กไฟฟ้า
สำหรับเอกสารข้อมูลทางเทคนิค โปรไฟล์การบัดกรีแบบรีโฟลว์ บันทึกการใช้งานวงจรขับเคลื่อน หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
| รายการ | ข้อมูลจำเพาะ |
| ประเภทสินค้า | ออดแม่เหล็กไฟฟ้า |
| ปริมาณ | ติดต่อ MEIDI สำหรับรายละเอียดบรรจุภัณฑ์ |
| ปริมาณกล่อง | ติดต่อ MEIDI สำหรับรายละเอียดบรรจุภัณฑ์ |
