หนึ่งออดแม่เหล็กไฟฟ้าเป็นส่วนประกอบอะคูสติกอิเล็กทรอนิกส์ขนาดกะทัดรัดที่เปลี่ยนพลังงานไฟฟ้าให้เป็นเสียงเตือนที่ชัดเจนและเชื่อถือได้ผ่านการสั่นทางแม่เหล็กไฟฟ้า การทำความเข้าใจวิธีการทำงานของออดแม่เหล็กไฟฟ้าช่วยให้วิศวกร ผู้ซื้อ และนักออกแบบผลิตภัณฑ์เลือกอุปกรณ์แจ้งเตือนที่เหมาะสมสำหรับอุปกรณ์อุตสาหกรรม เครื่องใช้ในครัวเรือน ระบบรักษาความปลอดภัย อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ คู่มือนี้จะอธิบายหลักการทำงาน โครงสร้างภายใน ข้อมูลจำเพาะที่สำคัญ พารามิเตอร์ของผลิตภัณฑ์จริง วิธีการเลือก ข้อผิดพลาดทั่วไป และการใช้งานจริงของออดแม่เหล็กไฟฟ้า ซึ่งได้รับการสนับสนุนโดยประสบการณ์การผลิตเพื่อการส่งออก 15 ปีของ MEIDI
ออดแม่เหล็กไฟฟ้าเป็นอุปกรณ์เสียงอิเล็กทรอนิกส์ที่สร้างโทนเสียงที่ได้ยินได้โดยใช้ขดลวดแม่เหล็กไฟฟ้า แม่เหล็กถาวร และไดอะแฟรมแบบสั่น ซึ่งแตกต่างจากออดเพียโซอิเล็กทริกที่ต้องอาศัยการเปลี่ยนรูปของเซรามิก ออดแม่เหล็กไฟฟ้าจะสร้างเสียงผ่านการสั่นสะเทือนทางกลที่ขับเคลื่อนโดยสนามแม่เหล็ก ออดแม่เหล็กไฟฟ้าใช้กันอย่างแพร่หลายทุกที่ที่ต้องการเสียงปลุกที่เรียบง่าย ทันที และราคาประหยัด ออดแม่เหล็กไฟฟ้าส่วนใหญ่จะอยู่ในกล่องพลาสติกขนาดเล็กและสามารถติดตั้งได้โดยตรงบนแผงวงจรพิมพ์ เนื่องจากออดแม่เหล็กไฟฟ้ามีโครงสร้างที่เรียบง่าย จึงให้ประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนานแม้ในสภาพแวดล้อมที่มีความต้องการสูง
ออดแม่เหล็กไฟฟ้าสมัยใหม่มีจำหน่ายในแพ็คเกจทะลุผ่านรูและแบบยึดบนพื้นผิว (SMD) โดยมีแรงดันไฟฟ้าตั้งแต่ 1.5 V ถึง 24 V ผู้ผลิต เช่น MEIDI พัฒนาโซลูชันออดแม่เหล็กไฟฟ้าแบบปรับแต่งได้ เพื่อตอบสนองความต้องการของอุตสาหกรรม เชิงพาณิชย์ และผู้บริโภคที่แตกต่างกัน
หลักการทำงานของออดแม่เหล็กไฟฟ้านั้นขึ้นอยู่กับการเหนี่ยวนำแม่เหล็กไฟฟ้าและการสั่นสะเทือนทางกลอย่างรวดเร็ว เมื่อใช้แรงดันไฟฟ้าที่กำหนด กระแสจะไหลผ่านขดลวดและสร้างสนามแม่เหล็ก สนามแม่เหล็กนี้ดึงดูดกระดองที่เชื่อมต่อกับไดอะแฟรม ในขณะที่กระแสถูกเปลี่ยนโดยออสซิลเลเตอร์ภายในหรือสัญญาณขับเคลื่อนภายนอก กระดองจะเคลื่อนที่ไปมา และไดอะแฟรมจะสั่นเพื่อสร้างคลื่นแรงดันเสียงในอากาศ
ความถี่ของการสั่นสะเทือนจะกำหนดระดับเสียงของเสียง ในขณะที่ระดับความดันเสียงซึ่งวัดเป็นเดซิเบล (dB) จะตัดสินว่าเสียงกริ่งแม่เหล็กไฟฟ้าจะดังแค่ไหน ในออดแม่เหล็กไฟฟ้าแบบแอคทีฟ ออสซิลเลเตอร์จะติดตั้งอยู่ภายใน ดังนั้นอุปกรณ์จึงส่งเสียงทันทีที่จ่ายไฟ ในออดแม่เหล็กไฟฟ้าแบบพาสซีฟ จะต้องจ่ายสัญญาณคลื่นสี่เหลี่ยมภายนอกเพื่อตั้งค่าความถี่ ความแตกต่างนี้เป็นสิ่งสำคัญที่สุดที่ต้องทำความเข้าใจก่อนเลือกออดแม่เหล็กไฟฟ้าสำหรับการออกแบบใหม่
ออดแม่เหล็กไฟฟ้าประกอบด้วยหลายส่วนที่ทำงานร่วมกันเพื่อสร้างเสียง ขดลวดแม่เหล็กไฟฟ้าสร้างสนามแม่เหล็กที่ขับเคลื่อนการเคลื่อนไหว แม่เหล็กถาวรให้การอ้างอิงแม่เหล็กคงที่สำหรับกระดอง ไดอะแฟรมซึ่งโดยปกติจะเป็นแผ่นโลหะบางๆ จะแปลงแรงแม่เหล็กให้เป็นแรงสั่นสะเทือน กระดองเชื่อมโยงวงจรแม่เหล็กกับไดอะแฟรม โครงสร้างช่วยปกป้องชิ้นส่วนภายในจากฝุ่น ความชื้น และการกระแทก หมุดขั้วต่อเชื่อมต่อออดแม่เหล็กไฟฟ้าเข้ากับวงจรภายนอก
คุณภาพของแต่ละส่วนประกอบส่งผลโดยตรงต่อระดับความดันเสียง ความเสถียรของความถี่ และอายุการใช้งานของออดแม่เหล็กไฟฟ้า ผู้ผลิตมืออาชีพมุ่งเน้นไปที่กระบวนการผลิตที่แม่นยำเพื่อรักษาประสิทธิภาพให้สม่ำเสมอในทุกชุด
ออดแม่เหล็กไฟฟ้าแบบแอคทีฟมีวงจรขับเคลื่อนในตัวและสร้างโทนเสียงคงที่ที่ความถี่ที่ตั้งไว้เมื่อเปิดเครื่อง ออดแม่เหล็กไฟฟ้าแบบพาสซีฟไม่มีออสซิลเลเตอร์ภายใน ผู้ใช้จะต้องจัดหาสัญญาณสลับเพื่อควบคุมความถี่และโทนเสียง ออดแม่เหล็กไฟฟ้าแบบแอคทีฟใช้งานง่ายกว่าและเหมาะสำหรับการเตือนแบบง่ายๆ และการแจ้งเตือนสถานะ ออดแม่เหล็กไฟฟ้าแบบพาสซีฟให้การควบคุมเสียงที่ยืดหยุ่นสำหรับท่วงทำนองหรือรูปแบบการแจ้งเตือนต่างๆ
ทั้งสองประเภทมีหลักการทำงานของแม่เหล็กไฟฟ้าพื้นฐานเหมือนกัน เมื่อเลือกระหว่างออดแม่เหล็กไฟฟ้าแบบแอคทีฟและพาสซีฟ ให้พิจารณาว่าอุปกรณ์โฮสต์สามารถสร้างสัญญาณขับเคลื่อนได้หรือไม่ และแอปพลิเคชันต้องการปรับแต่งเสียงมากน้อยเพียงใด
การเลือกออดแม่เหล็กไฟฟ้าจำเป็นต้องอ่านเอกสารข้อมูลอย่างละเอียด แรงดันไฟฟ้าที่กำหนดและช่วงแรงดันไฟฟ้าในการทำงานจะแสดงกำลังไฟเข้าที่ปลอดภัยสำหรับอุปกรณ์ ความถี่เรโซแนนซ์ซึ่งแสดงเป็นเฮิรตซ์ (Hz) คือโทนเสียงที่ออดแม่เหล็กไฟฟ้าสร้างขึ้น ระดับความดันเสียง (SPL) ซึ่งแสดงเป็นเดซิเบล (dB) จะแสดงความดังที่ระยะห่างคงที่ โดยปกติคือ 10 ซม. กระแสไฟที่กำหนดซึ่งวัดเป็นมิลลิแอมแปร์ (mA) บ่งชี้ว่าอุปกรณ์ดึงพลังงานได้มากเพียงใด อิมพีแดนซ์ซึ่งวัดเป็นโอห์มมีความสำคัญกับประเภทพาสซีฟเป็นหลัก ความเข้าใจที่ชัดเจนเกี่ยวกับข้อกำหนดเหล่านี้ช่วยป้องกันความไม่ตรงกัน และช่วยให้มั่นใจว่าออดแม่เหล็กไฟฟ้าจะทำงานตามที่คาดหวังในผลิตภัณฑ์ขั้นสุดท้าย
ตารางด้านล่างแสดงรายการรุ่นออดแม่เหล็กไฟฟ้าที่เป็นตัวแทนจาก MEIDI และฐานการผลิต พร้อมด้วยพารามิเตอร์จริงที่ดึงมาจากแค็ตตาล็อกผลิตภัณฑ์ที่รวมเป็นหนึ่งเดียว ค่าเหล่านี้ช่วยให้ผู้ซื้อเปรียบเทียบออดแม่เหล็กไฟฟ้ากับความต้องการของการใช้งานเฉพาะ

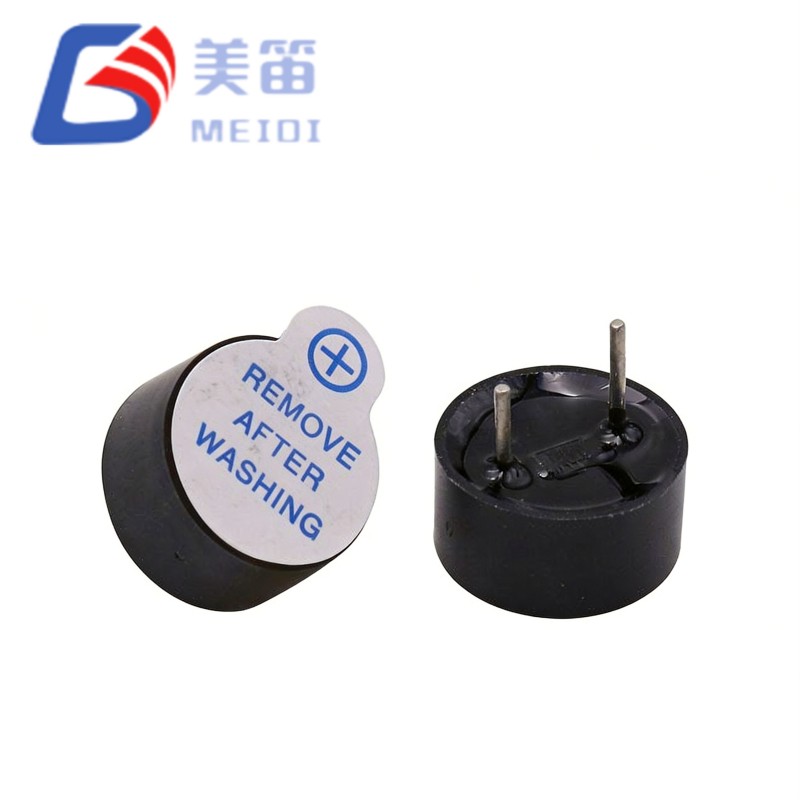

สำหรับแค็ตตาล็อกออดแม่เหล็กไฟฟ้าฉบับเต็ม รวมถึงรุ่น SMD และรุ่นอุณหภูมิสูง โปรดไปที่หมวดหมู่สินค้ากริ่งแม่เหล็กไฟฟ้าหรือ9650 ออดแม่เหล็กไฟฟ้าที่ใช้งานอยู่หน้าหนังสือ.
ผู้ผลิตอุปกรณ์เลือกออดแม่เหล็กไฟฟ้าสำหรับระบบแจ้งเตือน เนื่องจากมีข้อดีในทางปฏิบัติที่ลำโพงและโมดูลเสียงที่ซับซ้อนไม่สามารถเทียบเคียงได้ในราคาเท่ากัน
ทั้งออดแม่เหล็กไฟฟ้าและออดเพียโซอิเล็กทริกเป็นอุปกรณ์แจ้งเตือนทั่วไป แต่มีโครงสร้างและกรณีการใช้งานที่แตกต่างกัน ออดแม่เหล็กไฟฟ้าใช้ขดลวด แม่เหล็กถาวร และไดอะแฟรม ออดเพียโซอิเล็กทริกใช้องค์ประกอบเซรามิกที่โค้งงอภายใต้แรงดันไฟฟ้า เสียงกริ่งแม่เหล็กไฟฟ้ามักจะให้โทนเสียงความถี่ต่ำที่แรงกว่า ในขณะที่เสียงกริ่งแบบเพียโซอิเล็กทริกจะชนะเมื่อมีการดึงพลังงานต่ำเป็นพิเศษ การเลือกระหว่างนั้นขึ้นอยู่กับงบประมาณแรงดันไฟฟ้า ความดัง และพื้นที่บอร์ด
หากต้องการการเปรียบเทียบเชิงลึก โปรดอ่านคำแนะนำของเราที่ออดเพียโซอิเล็กทริกและมันช่วยเสริมกริ่งแม่เหล็กไฟฟ้าในการออกแบบแบบผสมได้อย่างไร
ออดแม่เหล็กไฟฟ้าปรากฏในหลายอุตสาหกรรมเนื่องจากมีความน่าเชื่อถือและความสามารถในการแจ้งเตือนทันที
การเลือกออดแม่เหล็กไฟฟ้าที่ถูกต้องหมายถึงการรักษาสมดุลระหว่างความต้องการทางไฟฟ้า เครื่องกล และสิ่งแวดล้อม ตรวจสอบแรงดันไฟฟ้าที่กำหนดและช่วงแรงดันไฟฟ้าขณะใช้งานก่อน จากนั้นจับคู่ระดับความดันเสียงเป็นเดซิเบลกับระดับเสียงของสิ่งแวดล้อม เลือกความถี่ที่ผู้ใช้สามารถได้ยินได้ชัดเจน ตัดสินใจระหว่างการติดตั้งแบบรูทะลุและแบบ SMD ตามโครงร่างบอร์ด ตรวจสอบช่วงอุณหภูมิการทำงานและระดับการป้องกันที่จำเป็น สุดท้าย ตรวจสอบการรับรอง เช่น RoHS, REACH และ CE
การทำงานร่วมกับซัพพลายเออร์ที่มีประสบการณ์อย่าง MEIDI ช่วยให้ลูกค้าได้รับคำแนะนำจากมืออาชีพและออดแม่เหล็กไฟฟ้าที่ปรับแต่งตามความต้องการของโครงการจริง
การติดตั้งที่ถูกต้องช่วยให้กริ่งแม่เหล็กไฟฟ้าทำงานได้ดีเป็นเวลาหลายปี สำหรับออดแม่เหล็กไฟฟ้าที่ใช้งานอยู่ ให้สังเกตขั้วและเชื่อมต่อแรงดันไฟฟ้าเข้ากับหมุดที่ทำเครื่องหมายไว้ สำหรับออดแม่เหล็กไฟฟ้าแบบพาสซีฟ ให้ป้อนสัญญาณคลื่นสี่เหลี่ยมสะอาดภายในความถี่ที่ระบุ รักษาช่องจ่ายเสียงโดยไม่มีสิ่งกีดขวางจากตัวเครื่อง สำหรับประเภท SMD ให้ปฏิบัติตามโปรไฟล์การจัดเรียงใหม่และหลีกเลี่ยงไม่ให้ขดลวดร้อนเกินไป รูปแบบที่ระมัดระวังจะช่วยป้องกันความล้มเหลวของสนามแม่เหล็กส่วนใหญ่ของออดแม่เหล็กไฟฟ้า
ออดแม่เหล็กไฟฟ้าที่เชื่อถือได้จะต้องผ่านการทดสอบทางวินัย MEIDI ตรวจสอบระดับความดันเสียง ความถี่เรโซแนนซ์ กระแสไฟที่กำหนด ลักษณะ และอายุการใช้งานในสายการผลิต ด้วยประสบการณ์การส่งออก 15 ปี ฐานการผลิตจะควบคุมการพันคอยล์ การวางตำแหน่งแม่เหล็ก และความสมดุลของไดอะแฟรม เพื่อให้ออดแม่เหล็กไฟฟ้าทุกตัวตรงตามข้อกำหนดที่ประกาศไว้ ผู้ซื้อจะได้รับประสิทธิภาพการแจ้งเตือนที่สม่ำเสมอสำหรับคำสั่งซื้อจำนวนมาก
ตลาดออดแม่เหล็กไฟฟ้ากำลังเคลื่อนไปสู่ชิ้นส่วนขนาดเล็กที่ติดตั้งบนพื้นผิวสำหรับผลิตภัณฑ์ IoT ทางการแพทย์ และอุปกรณ์สวมใส่ กลุ่มผลิตภัณฑ์ออดแม่เหล็กไฟฟ้าแบบ SMD เช่น ซีรีส์ MLT บรรจุคอยล์ แม่เหล็ก และไดอะแฟรมลงในบรรจุภัณฑ์ที่มีขนาดต่ำกว่า 10 มม. โดยที่ยังคงรักษาระดับความดันเสียงที่แรงไว้ได้ เทรนด์นี้ช่วยให้นักออกแบบเพิ่มเสียงเตือนให้กับอุปกรณ์ที่ครั้งหนึ่งเคยมีพื้นที่แคบเกินไปสำหรับออดแม่เหล็กไฟฟ้าแบบทะลุรู
คำถามที่ 1: จุดประสงค์หลักของออดแม่เหล็กไฟฟ้าคืออะไร?ตอบ: ออดแม่เหล็กไฟฟ้าจะส่งเสียงแจ้งเตือน คำเตือน ตัวเตือน และสัญญาณสถานะในอุปกรณ์อิเล็กทรอนิกส์
คำถามที่ 2: ออดแม่เหล็กไฟฟ้าแบบแอคทีฟและพาสซีฟแตกต่างกันอย่างไร?ตอบ: ออดแม่เหล็กไฟฟ้าแบบแอคทีฟมีออสซิลเลเตอร์ในตัวและส่งเสียงที่ความถี่คงที่เมื่อเปิดเครื่อง ออดแม่เหล็กไฟฟ้าแบบพาสซีฟต้องใช้สัญญาณขับเคลื่อนภายนอกเพื่อกำหนดโทนเสียง
คำถามที่ 3: ออดแม่เหล็กไฟฟ้าสามารถทำงานได้นานแค่ไหน?ตอบ: อายุการใช้งานขึ้นอยู่กับคุณภาพการออกแบบ สภาพการทำงาน ความเสถียรของแรงดันไฟฟ้า และความถี่ในการใช้งาน โมเดลคุณภาพสูงทำงานได้อย่างน่าเชื่อถือมานานหลายปี
คำถามที่ 4: สามารถปรับแต่งออดแม่เหล็กไฟฟ้าได้หรือไม่ก. ใช่. MEIDI สามารถปรับแต่งแรงดันไฟฟ้า ระดับเสียง ขนาด ขั้วต่อ และการติดตั้งได้ตามความต้องการของลูกค้า
คำถามที่ 5: ออดแม่เหล็กไฟฟ้าได้รับการรับรองหรือไม่ตอบ: ผลิตภัณฑ์มาตรฐานเป็นไปตามข้อกำหนด RoHS, REACH และ CE สำหรับการส่งออกทั่วโลก
คำถามที่ 6: ออดแม่เหล็กไฟฟ้าแบบ SMD ดังเท่ากับเสียงทะลุผ่านหรือไม่ตอบ: ชิ้นส่วนกริ่งแม่เหล็กไฟฟ้า SMD สมัยใหม่มีระดับความดันเสียงที่เทียบเคียงได้ในหน่วยเดซิเบล ในขณะที่ประหยัดพื้นที่บอร์ด
ออดแม่เหล็กไฟฟ้ามีบทบาทสำคัญในระบบอิเล็กทรอนิกส์สมัยใหม่โดยให้การแจ้งเตือนด้วยเสียงที่รวดเร็ว เชื่อถือได้ และมีประสิทธิภาพ โครงสร้างที่เรียบง่าย ความสามารถในการปรับตัวที่แข็งแกร่ง และขอบเขตการใช้งานที่กว้าง ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์อุตสาหกรรม เครื่องใช้ไฟฟ้า ระบบยานยนต์ และอุปกรณ์ความปลอดภัย การเลือกออดแม่เหล็กไฟฟ้าต้องคำนึงถึงแรงดันไฟฟ้า เอาท์พุตเสียง ขนาด และสภาพแวดล้อม
MEIDI ยังคงนำเสนอผลิตภัณฑ์ออดแม่เหล็กไฟฟ้าที่เชื่อถือได้และโซลูชันที่ปรับแต่งตามความต้องการ ซึ่งช่วยให้ลูกค้าปรับปรุงประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ หากคุณต้องการการสนับสนุนออดแม่เหล็กไฟฟ้าแบบมืออาชีพ เอกสารพารามิเตอร์แบบเต็ม หรือตัวอย่างที่กำหนดเอง โปรดติดต่อเราวันนี้สำหรับข้อมูลเพิ่มเติม
