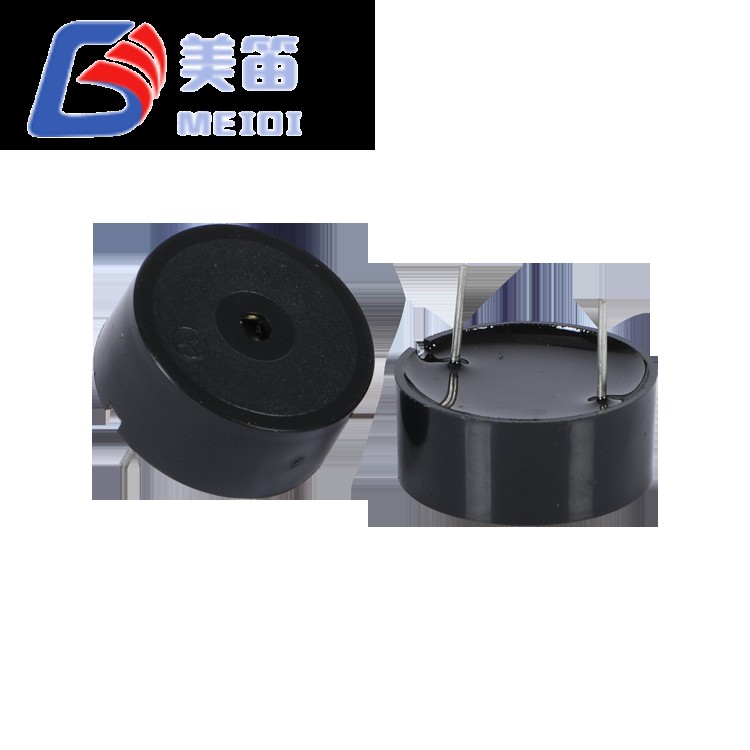

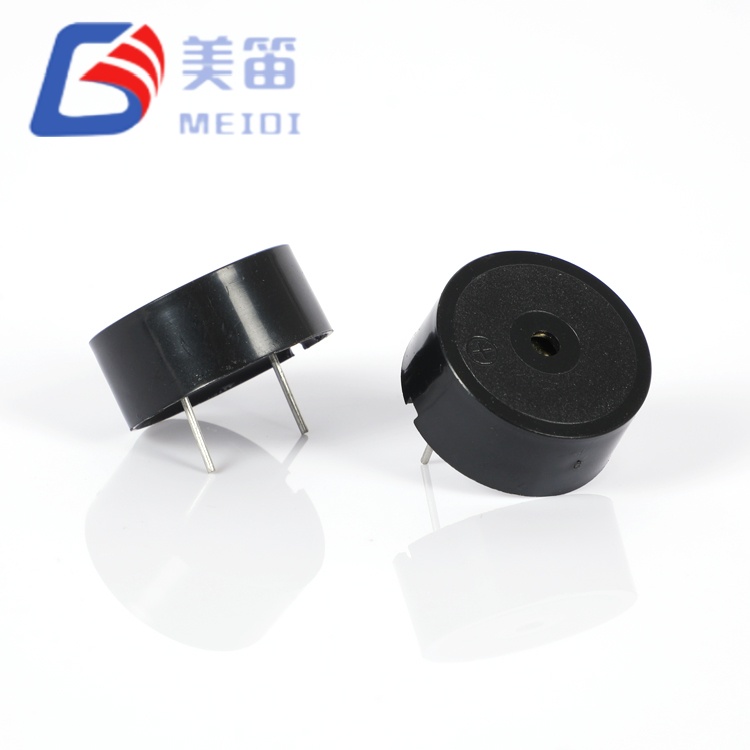

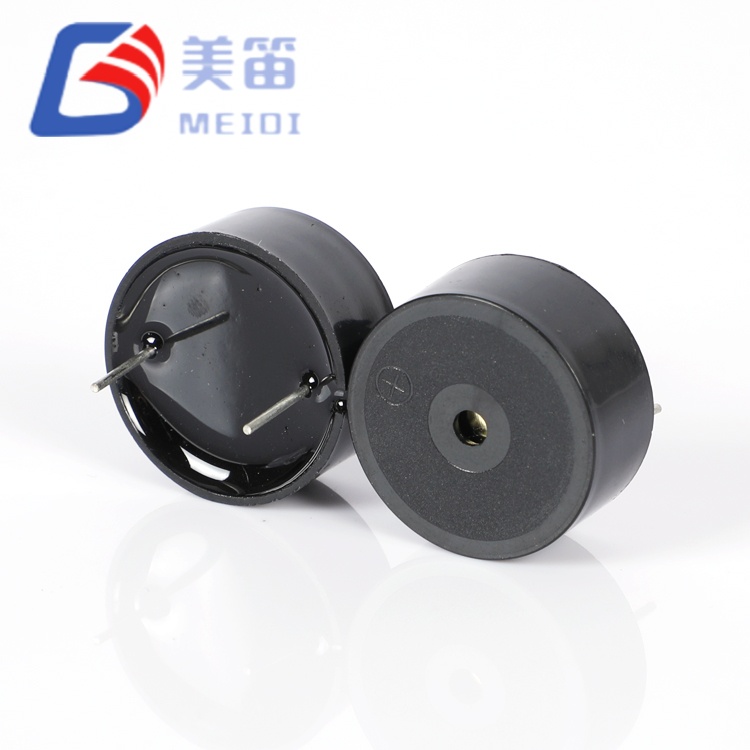

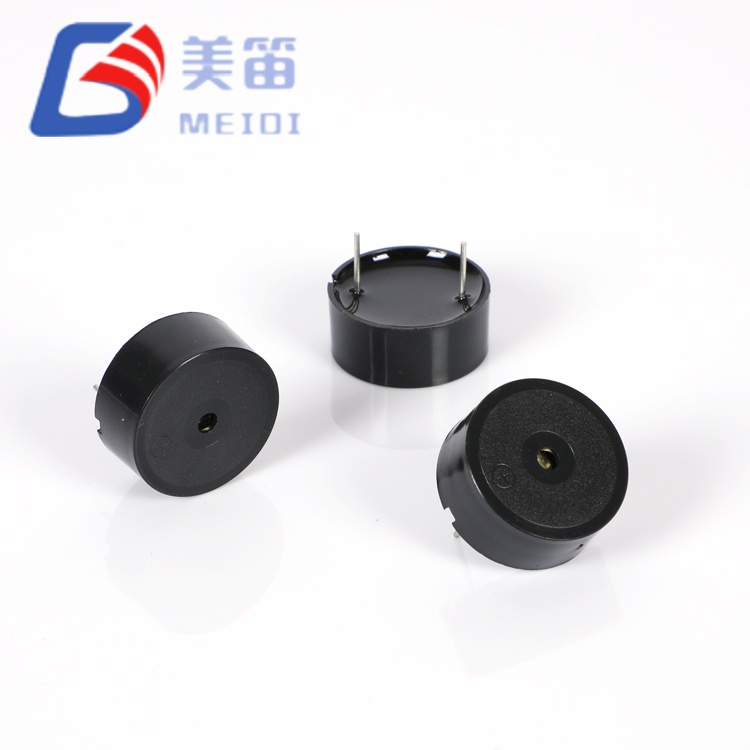

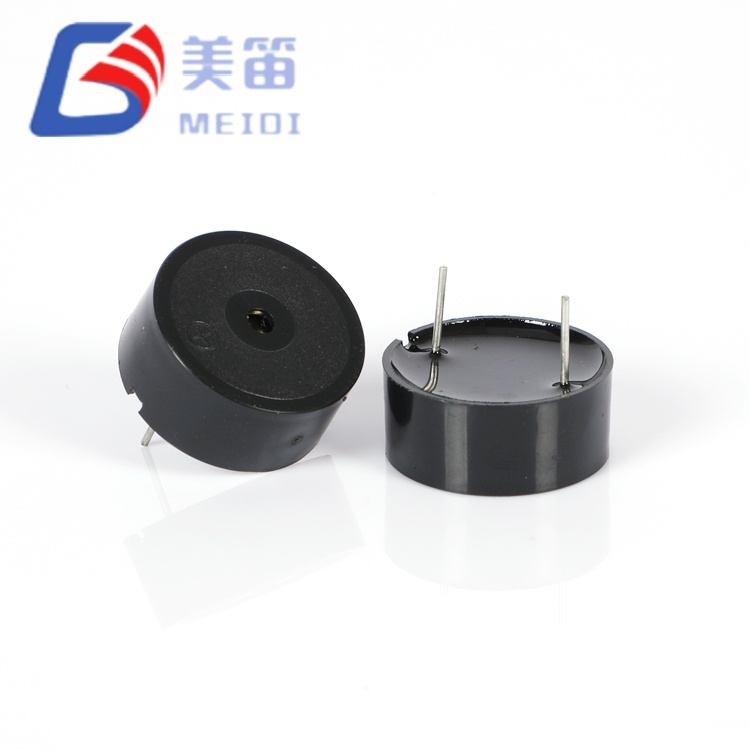

ซึ่งแตกต่างจากออดแบบแอคทีฟที่สร้างโทนเสียงของตัวเอง Piezoelectric Passive Buzzer ขนาด 23*10 มม. นั้นเป็นเพียโซอิเล็กทริกแบบพาสซีฟ ซาวด์เดอร์ตั้งใจให้ขับเคลื่อนด้วยรูปคลื่น AC ภายนอก - โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมหรือ PWM สัญญาณที่มาจากไมโครคอนโทรลเลอร์หรือออสซิลเลเตอร์เฉพาะ ความถี่เรโซแนนซ์ 3500Hz ช่วยให้ผู้ออกแบบสามารถปรับความถี่ในการขับขี่เพื่อให้ได้เสียงที่ออกมาสูงสุด ≥85dB ที่ 10 ซม. เมื่อป้อนด้วยคลื่นสี่เหลี่ยม 12Vp‑p มาตรการตัวเรือน PBT สีดำ เส้นผ่านศูนย์กลาง Φ23 มม. และสูง 9.8 มม. ทำให้เป็นหนึ่งในตัวเลือกที่บางกว่าใน ซีรีส์ HNR ด้วยการดึงกระแสไฟ ≤8mA ภายใต้สภาวะที่กำหนดและแรงดันไฟฟ้าในการทำงาน ช่วง 1–30Vp‑p ส่วนประกอบรูทะลุนี้เหมาะกับการออกแบบที่มีพื้นที่จำกัด ตัวควบคุมโฮสต์ได้จัดเตรียมพินเอาท์พุตที่เหมาะสมไว้แล้ว
การออกแบบแบบพาสซีฟ — ต้องใช้ไดรฟ์ AC ภายนอกที่ 3500Hz
อัตรา 12 Vp‑p, ช่วงการทำงาน 1–30 Vp‑p
≥85 dB SPL ที่ 10 ซม., การใช้ ≤8 mA ที่สภาวะที่กำหนด
แพ็คเกจรูทะลุ PBT สีดำ Φ23.0×9.8 มม., 3 ก
การทำงานต่อเนื่องตั้งแต่ -20°C ถึง +70°C
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 Vp-p | พีคถึงพีค |
| แรงดันไฟฟ้าที่ใช้งาน | 1–30 Vp-p | ช่วงสัญญาณขับเคลื่อน |
| ความถี่เรโซแนนซ์ | 3500 ± 500 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| เอาต์พุตเสียงที่ 10 ซม | ≥85 เดซิเบล | คลื่นสี่เหลี่ยม 3500 Hz, 12 Vp‑p |
| การบริโภคในปัจจุบัน | ≤8 มิลลิแอมป์ | คลื่นสี่เหลี่ยม 3500 Hz, 12 Vp‑p; ข้อมูลจำเพาะ ≤8mA; ส่วนหัวของรายงานการทดสอบอาจระบุ ≤5mA — ดูรายงานการทดสอบ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

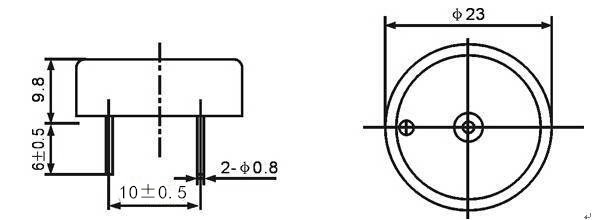

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ23 ± 0.5 × 9.8 ± 0.5 มม | ร่างกายเท่านั้น; ความอดทนในการวาดภาพ± 0.5 มม. เว้นแต่จะระบุไว้ |
| น้ำหนัก | 3 ก | — |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| ความจุ | 12 ± 40% nF | ค่าอ้างอิงต่อส่วนหัวข้อกำหนด ไม่ได้รับการยืนยันต่อตัวอย่าง |
| ประเภทการติดตั้ง | ทะลุรู | คลื่น / ประสานด้วยตนเอง |
เนื่องจาก Piezoelectric Passive Buzzer ขนาด 23*10 มม. ขาดออสซิลเลเตอร์ภายใน จึงต้องจัดหารูปคลื่นในการขับเคลื่อน ภายนอก วิธีการทั่วไปคือการใช้พิน GPIO ของไมโครคอนโทรลเลอร์ที่กำหนดค่าไว้สำหรับ PWM เอาต์พุตที่ 3500Hz พร้อมรอบการทำงาน 50% บัฟเฟอร์ผ่านทรานซิสเตอร์หรือเฉพาะ ไดรเวอร์ถ้าพินไม่สามารถจ่ายกระแสไฟฟ้าได้เพียงพอ ระดับไดรฟ์ที่กำหนดคือ 12Vp‑p แต่อุปกรณ์ทำงานได้อย่างน่าเชื่อถือตั้งแต่ 1Vp‑p ถึง 30Vp‑p ทำให้สามารถเชื่อมต่อโดยตรงได้ เป็นลอจิก 3.3V หรือ 5V หลังจากการแปลระดับเมื่อต้องการ SPL ที่สูงขึ้น
ควรแยกตัวประกอบความจุที่ระบุประมาณ 12nF (ค่าอ้างอิง) ในการออกแบบสเตจไดรเวอร์ เนื่องจากโหลดรีแอกทีฟจะดึงให้สูงขึ้นทันที กระแสน้ำระหว่างการเปลี่ยนขอบแต่ละครั้ง อาจเพิ่มตัวต้านทานแบบอนุกรมเพื่อจำกัดค่าพีค ปัจจุบันหากแหล่งจ่ายไฟมีความอ่อนไหว แม้ว่าอาจลด SPL ก็ตาม ความถี่ ความคลาดเคลื่อน ±500Hz หมายถึงค่าพีคเรโซแนนซ์ที่แน่นอนอาจแตกต่างกันเล็กน้อยระหว่างหน่วย สำหรับ SPL สูงสุด แนะนำให้ระบุการกวาดความถี่ระหว่างการสร้างต้นแบบ ความถี่ไดรฟ์ที่เหมาะสมที่สุดสำหรับชุดที่กำหนด
การบัดกรีสามารถใช้ได้กับทั้งคลื่น (260°C, 4–6 วินาที) และแบบแมนนวล (350°°, 2–5 วินาที) กระบวนการที่มีระยะห่าง 2.0 มม. ระหว่างตัวเรือนและอ่างบัดกรี
| รายการทดสอบ | เงื่อนไข | เกณฑ์การยอมรับ |
| ความชื้น | 50 ± 5 ℃, 90–95% RH, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| อุณหภูมิสูง | +80 ± 2 ℃, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| อุณหภูมิต่ำ | -30 ± 2 ℃, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| การปั่นจักรยานตามอุณหภูมิ | -30 ℃ ↔ +80 ℃, พัก 30 นาที, 5 รอบ | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| หยด | ไม้เนื้อแข็ง 75 ซม. ถึง 10 มม. 3 หยด | ตรวจสอบรูปลักษณ์และประสิทธิภาพทางไฟฟ้าแล้ว |
| การสั่นสะเทือน | 10–55 Hz, แอมพลิจูดเดี่ยว 1.0 มม., แกน XYZ, รวม 0.5 ชม. | ไม่มีการย่อยสลายทางกลหรือทางไฟฟ้า |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที, ระยะห่างระหว่างร่างกายถึงบัดกรี 2.0 มม. | ขนาดและประสิทธิภาพตรงตามข้อกำหนด |

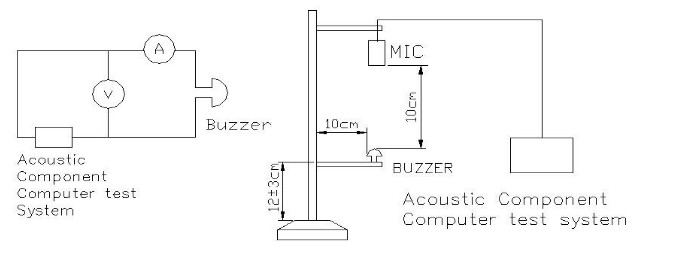

Piezoelectric Passive Buzzer ขนาด 23 * 10 มม. ประกอบขึ้นในโรงงานเดียวกับมณฑลเจียงซูที่ผลิต MEIDI ที่ใช้งานอยู่ ช่วงเสียงกริ่ง แต่เป็นไปตามขั้นตอนกระบวนการที่แตกต่างกันอันเนื่องมาจากสถาปัตยกรรมแบบพาสซีฟ หลังจากที่แผ่นเซรามิกเพียโซถูกยึดติดกับพื้นผิวโลหะและปิดล้อมไว้ใน ตัวเรือน PBT ส่วนประกอบต้องผ่านการทดสอบเสียง 100% โดยใช้อุปกรณ์มาตรฐาน คลื่นสี่เหลี่ยม 12Vp‑p, 3500Hz เพื่อตรวจสอบ SPL ความถี่ และกระแสไฟฟ้า นี่คือ เสริมด้วยการสุ่มตัวอย่างความน่าเชื่อถือเป็นระยะตามที่อธิบายไว้ข้างต้น
ระบบคุณภาพของ MEIDI ซึ่งได้รับการรับรองมาตรฐาน ISO9001 ครอบคลุมการตรวจสอบวัสดุที่เข้ามา การตรวจสอบระหว่างดำเนินการ และการบันทึกข้อมูลการทดสอบขั้นสุดท้าย การบูรณาการในแนวดิ่งของโรงงาน — รวมถึงการทำแม่พิมพ์ภายในบริษัทและการแปรรูปเซรามิก — รองรับการทำซ้ำได้ ผลลัพธ์การผลิตและช่วยรักษาระยะเวลารอคอยสินค้าให้คงที่สำหรับปริมาณทดลองทั้งสอง และปริมาณการสั่งซื้อ
วงจรสัญญาณเตือนที่ใช้ไมโครคอนโทรลเลอร์ซึ่งพิน GPIO สามารถสร้างสี่เหลี่ยมจัตุรัส 3500Hz โบกมือโดยตรง ทำให้ไม่ต้องใช้โมดูลออดแยกที่ใช้งานอยู่
อุปกรณ์ทางการแพทย์แบบพกพาและเครื่องวัดแบบพกพาที่มีน้ำหนัก 3 กรัมที่ลดลง และโปรไฟล์เพรียวบางเพียง 9.8 มม. ในขณะที่ MCU โฮสต์ส่งเสียงเตือนอยู่แล้ว
แผงแสดงสถานะทางอุตสาหกรรมที่มีซาวเดอร์หลายตัวขับเคลื่อนโดยหลายช่องสัญญาณเดียว ตัวควบคุม PWM โดยใช้การตอบสนองความถี่สม่ำเสมอของ HNR‑2310A เพื่อความสม่ำเสมอ เอาต์พุตเสียง
เครื่องใช้ไฟฟ้าและเซ็นเซอร์บ้านอัจฉริยะที่เปิดใช้งานออดเท่านั้น เป็นระยะๆ และการออกแบบแบบพาสซีฟจะช่วยลดกระแสไฟสแตนด์บาย (ไม่มีการดึงออสซิลเลเตอร์นิ่งภายใน)
บอร์ดเพื่อการศึกษาและการสร้างต้นแบบที่มีอุปกรณ์ต่อพ่วง PWM ช่วยให้ นักศึกษาและวิศวกรจะทดลองการสร้างเสียงที่ขึ้นกับความถี่
ข้อมูลสิบตัวอย่างที่บันทึกด้วยคลื่นสี่เหลี่ยม 12Vp‑p ที่ 3500Hz แสดงค่า SPL ระหว่าง 91–94dB เกินค่าต่ำสุด ≥85dB การวัดกระแสมีตั้งแต่ 3.87–4.00mA ซึ่งต่ำกว่าทั้งขีดจำกัดพารามิเตอร์ ≤8mA และค่า ≤5mA มีการระบุไว้เป็นครั้งคราวในส่วนหัวของรายงานการทดสอบ การอ่านความถี่อยู่ภายใน 3486–3600Hz ตามหน้าต่าง 3500±500Hz ขนาดได้รับการยืนยันแล้ว ถึงความคลาดเคลื่อน Φ23×9.8 มม.
| ตัวอย่าง | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความถี่ (เฮิร์ตซ์) | เส้นผ่านศูนย์กลาง (มม.) | ความสูง (มม.) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
สรุป: ผ่าน ลักษณะ ขั้ว และทิศทางของเทปสอดคล้องกัน
1. อย่าจ่ายแรงดันไฟฟ้ากระแสตรงไปที่ HNR‑2310A โดยตรง มันต้องมีการสลับกัน รูปคลื่นเพื่อสร้างเสียง กระแสตรงต่อเนื่องอาจทำให้องค์ประกอบเพียโซร้อนเกินไป
2. ตัวเรือนไม่ได้ถูกปิดผนึก ป้องกันไม่ให้น้ำ ฟลักซ์ หรือตัวทำละลายทำความสะอาดเข้าไป พอร์ตเสียง
3. ในสภาพแวดล้อมที่มีก๊าซกัดกร่อน ให้ป้องกันออดโดยการวางไว้ใน ตู้ที่มีการระบายอากาศหรือโดยการทาเคลือบป้องกันที่ขั้วต่อเท่านั้น
4. ระดับความดันเสียงขึ้นอยู่กับแรงดันไฟฟ้าของไดรฟ์และรูปร่างของคลื่น ตรวจสอบว่าคุณ สเตจไดรเวอร์สามารถบรรลุ SPL ที่ต้องการภายใต้โหลด
5. รักษาช่องเปิดเสียงให้ชัดเจน สิ่งกีดขวางลดเอาต์พุตและอาจเลื่อน ความถี่เรโซแนนซ์

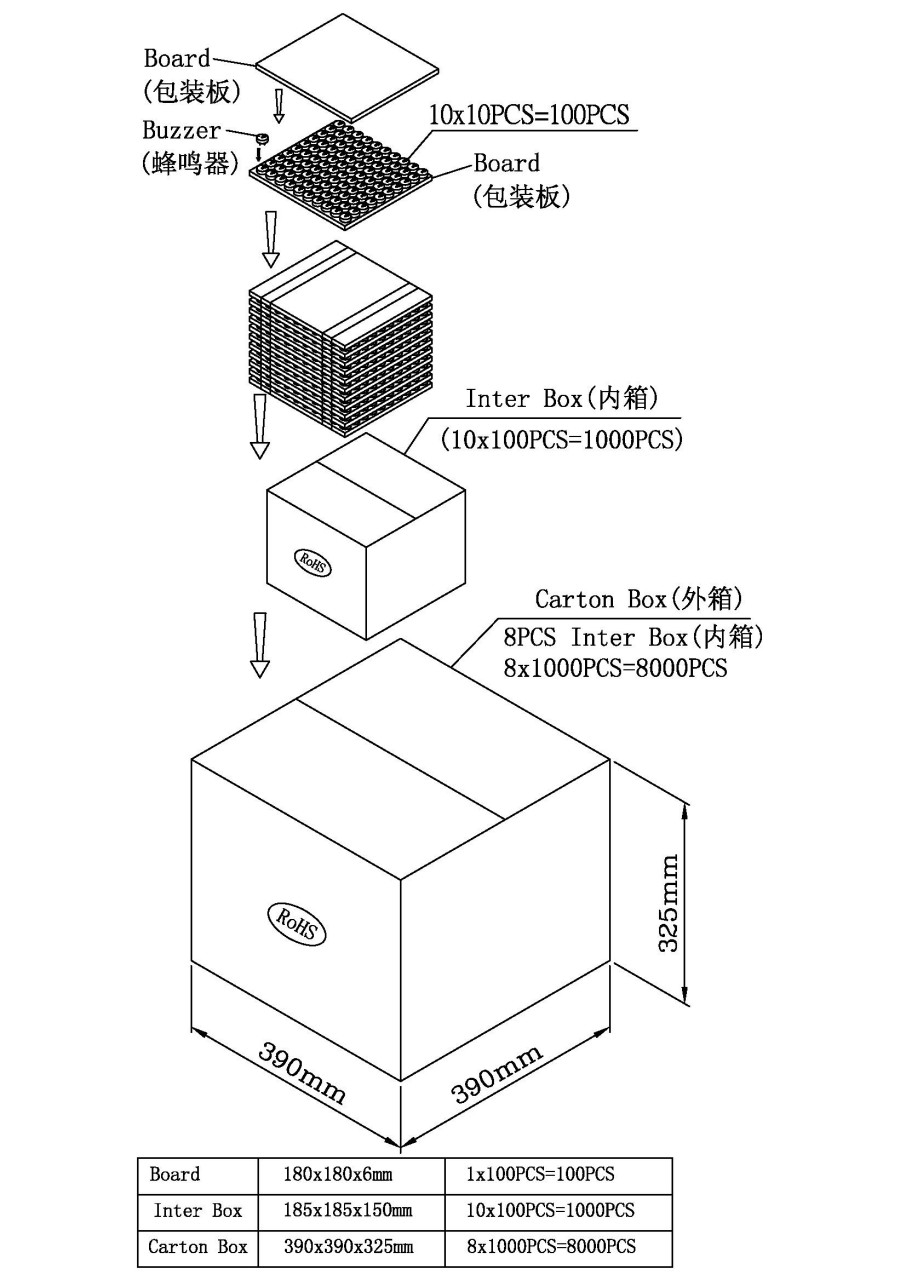

6. Store in dry, sealed packaging until assembly to avoid pin oxidation.
1. อะไรที่ทำให้ออดแบบพาสซีฟเช่น Piezoelectric Passive Buzzer ขนาด 23*10 มม. แตกต่างจากออดแบบแอคทีฟ
ออดแบบพาสซีฟต้องใช้สัญญาณไดรฟ์ AC ภายนอกที่ความถี่เรโซแนนซ์ ในขณะที่ออดที่ใช้งานอยู่จะมีออสซิลเลเตอร์ภายในและต้องการแหล่งจ่ายไฟ DC เท่านั้น HNR‑2310A ช่วยให้ผู้ออกแบบควบคุมความถี่โทนเสียงได้อย่างเต็มที่และอนุญาต พินไมโครคอนโทรลเลอร์ตัวเดียวกันเพื่อขับเคลื่อนซาวเดอร์หลายตัว
2. ฉันสามารถขับเคลื่อน HNR‑2310A โดยตรงจากพินไมโครคอนโทรลเลอร์ 3.3V ได้หรือไม่
ใช่ ตราบใดที่สัญญาณพีคถึงพีค 3.3V อยู่ภายในการทำงาน 1–30Vp‑p ช่วง อย่างไรก็ตาม ผลลัพธ์ SPL จะต่ำกว่าที่ 12Vp‑p บัฟเฟอร์ทรานซิสเตอร์ หรือตัวเปลี่ยนระดับสามารถใช้เพื่อให้เกิดการสวิงแรงดันไฟฟ้าที่สูงขึ้นและเอาต์พุตที่ดังขึ้น
3. เหตุใดรายงานการทดสอบบางครั้งจึงกล่าวถึงขีดจำกัดปัจจุบันที่ ≤5mA
ส่วนหัวของรายงานการทดสอบบางรายการอ้างอิงถึง ≤5mA ซึ่งเป็นความไม่สอดคล้องกันของเอกสาร ตารางพารามิเตอร์ผลิตภัณฑ์ระบุ ≤8mA และโดยทั่วไปจะวาดตัวอย่างที่วัดได้ ประมาณ 4mA ติดต่อ MEIDI เพื่อยืนยันขีดจำกัดที่เกี่ยวข้องสำหรับคำสั่งซื้อของคุณ
4. ความถี่ในการขับขี่ที่แนะนำสำหรับ SPL สูงสุดคือเท่าใด?
ความถี่เรโซแนนซ์ที่ระบุคือ 3500Hz เนื่องจากความคลาดเคลื่อน ±500Hz จึงเป็นเช่นนั้น แนะนำให้กวาดความถี่ในการขับขี่ระหว่าง 3000Hz ถึง 4000Hz ในระหว่างนั้น การสร้างต้นแบบเพื่อค้นหาจุดสูงสุดที่แน่นอนสำหรับหน่วยที่กำหนด MEIDI สามารถให้ความถี่ได้ เส้นโค้งการตอบสนอง
5. มีข้อควรพิจารณาเกี่ยวกับโครงร่าง PCB พิเศษสำหรับ HNR-2310A หรือไม่
รอยเจาะทะลุเป็นมาตรฐาน ตรวจสอบให้แน่ใจว่ามีระยะห่างระหว่างกันอย่างน้อย 2.0 มม ตัวเรือนและอ่างประสาน สำหรับการบัดกรีแบบคลื่น โปรไฟล์ที่แนะนำคือ 260°C เป็นเวลา 4–6 วินาที
สำหรับเอกสารข้อมูล เอกสารการใช้งานวงจรขับเคลื่อน ข้อมูลการกวาดความถี่ หรือ ใบเสนอราคาสำหรับ HNR‑2310A โปรดติดต่อ MEIDI เพื่อแจ้งข้อกำหนดโครงการของคุณ โดยปกติแล้วฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับภายในหนึ่งวันทำการ
