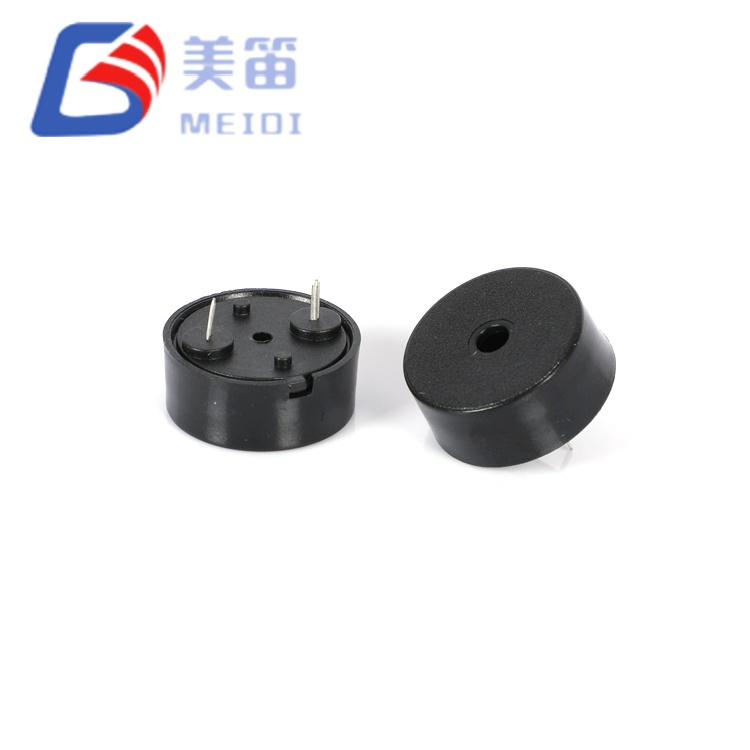

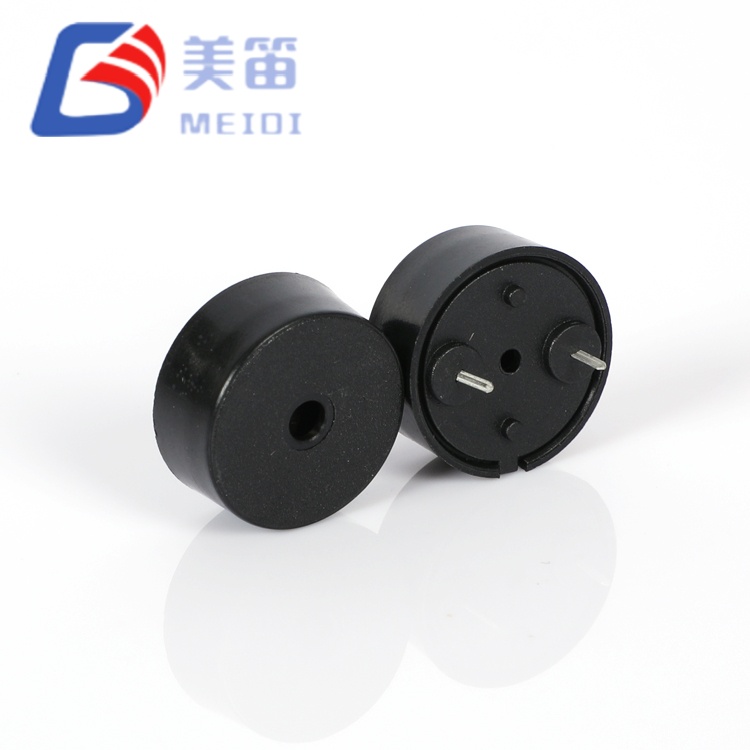

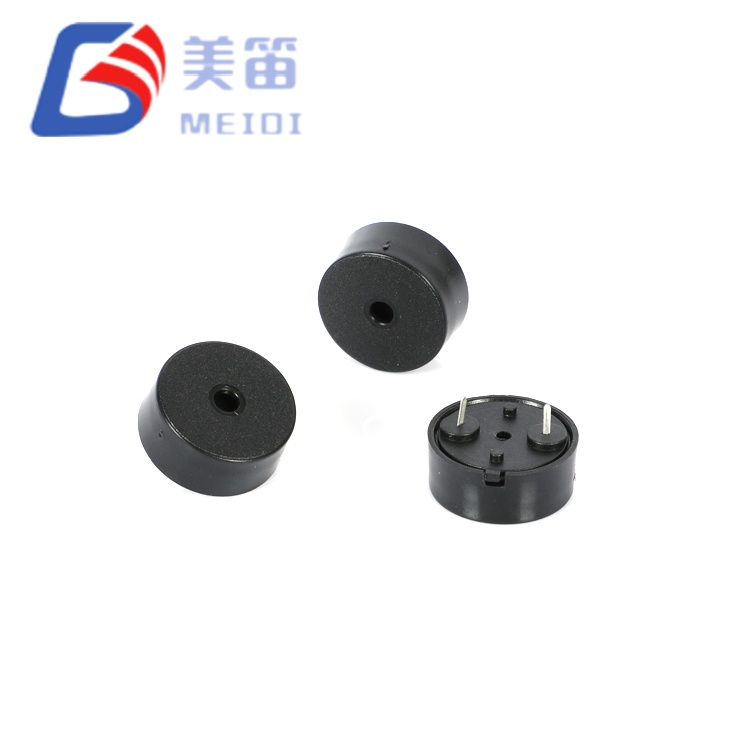

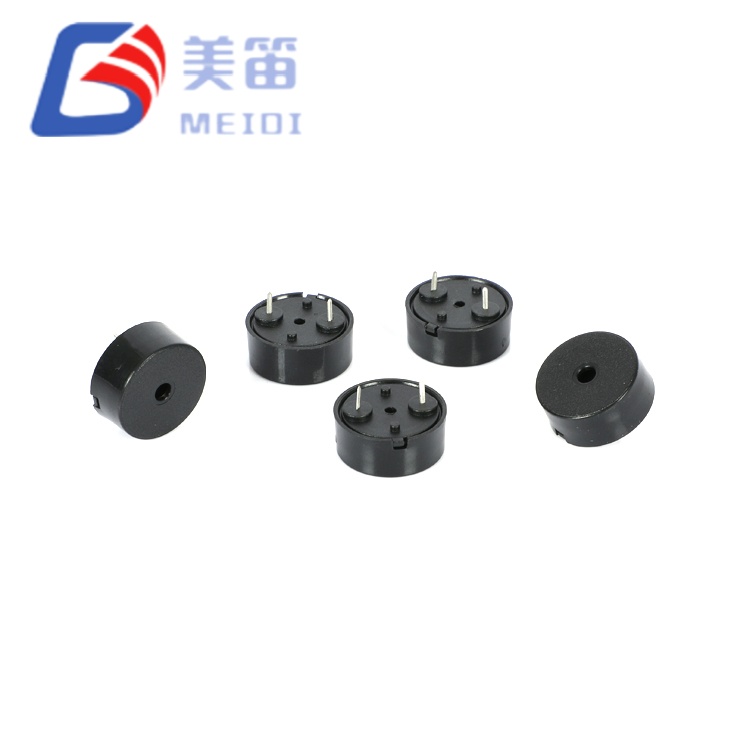

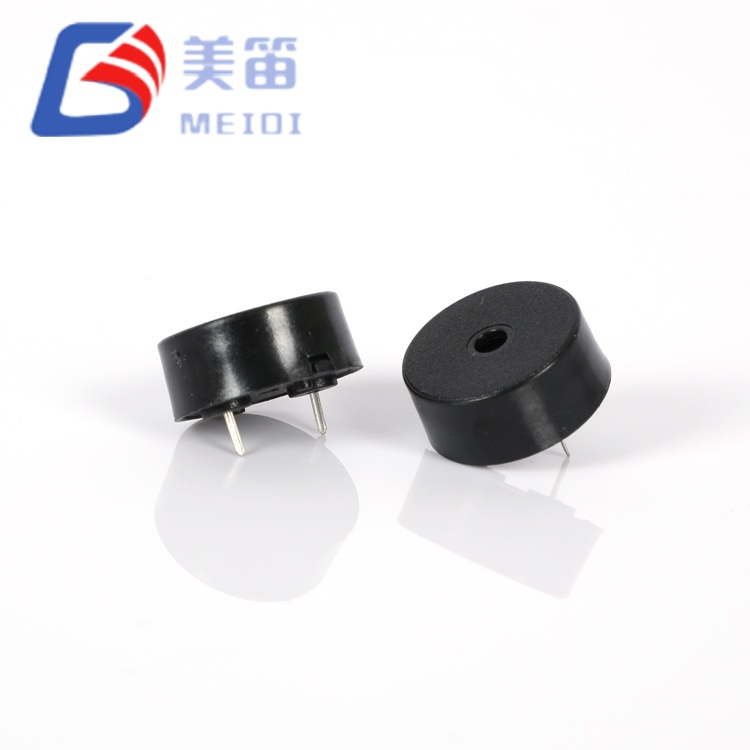

Piezoelectric Passive Buzzer ขนาด 17*8 มม. มีความถี่ให้เลือกสองแบบ — 3000Hz และ 2000Hz — ใน แพ็คเกจรูทะลุขนาด Φ17×8 มม. ที่เหมือนกัน ทั้งคู่เป็นเครื่องสร้างเสียงแบบเพียโซอิเล็กทริกแบบพาสซีฟ ที่ใช้รูปคลื่นของไดรฟ์ AC ภายนอกเพื่อสร้างโทนเสียงที่ได้ยิน เพราะว่า รอยเท้า ระยะห่างของพิน และขนาดตัวเรือนใช้ร่วมกันระหว่างทั้งสองรุ่น เค้าโครง PCB เดียวสามารถรองรับความถี่ใดก็ได้โดยไม่มีการเปลี่ยนแปลงทางกลไก HNR-1708 ให้เสียง ≥85dB ที่ 3000Hz ในขณะที่ HNR-1708 PA10 ให้เสียง ≥75dB ที่ 2000Hz ทั้งคู่วัดที่ 10 ซม. โดยมีคลื่นสี่เหลี่ยม 12Vp‑p การบริโภคในปัจจุบัน สำหรับตัวแปรอย่างใดอย่างหนึ่งอยู่ที่หรือต่ำกว่า 5mA ตัวเรือน PBT สีดำและ 1–30Vp‑p ช่วงการทำงานทำให้ซีรีส์นี้เหมาะสำหรับอุปกรณ์ภายในอาคารที่หลากหลาย โดยที่ไมโครคอนโทรลเลอร์โฮสต์หรือออสซิลเลเตอร์เฉพาะจ่ายสัญญาณการขับขี่
ตัวเลือกความถี่สองตัวเลือก — 3000Hz (HNR‑1708) หรือ 2000Hz (HNR‑1708 PA10) — จากพื้นที่เดียวกัน
การออกแบบแบบพาสซีฟ — ต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือไดรฟ์ PWM ที่ความถี่เรโซแนนซ์
อัตรา 12 Vp‑p, ช่วงการทำงาน 1–30 Vp‑p; กระแสดึง ≤5 mA
แพ็คเกจรูทะลุ PBT สีดำ Φ17.0×8.0 มม. รองรับการบัดกรีแบบคลื่นและแบบแมนนวล
อุณหภูมิในการทำงาน: -20°C ถึง +70°C ต่อเนื่อง
| พารามิเตอร์ | HNR-1708 | HNR‑1708 PA10 | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 Vp-p | 12 Vp-p | พีคถึงพีค |
| แรงดันไฟฟ้าที่ใช้งาน | 1–30 Vp-p | 1–30 Vp-p | ช่วงสัญญาณขับเคลื่อน |
| ความถี่เรโซแนนซ์ | 3000 ± 500 เฮิรตซ์ | 2000 ± 500 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |

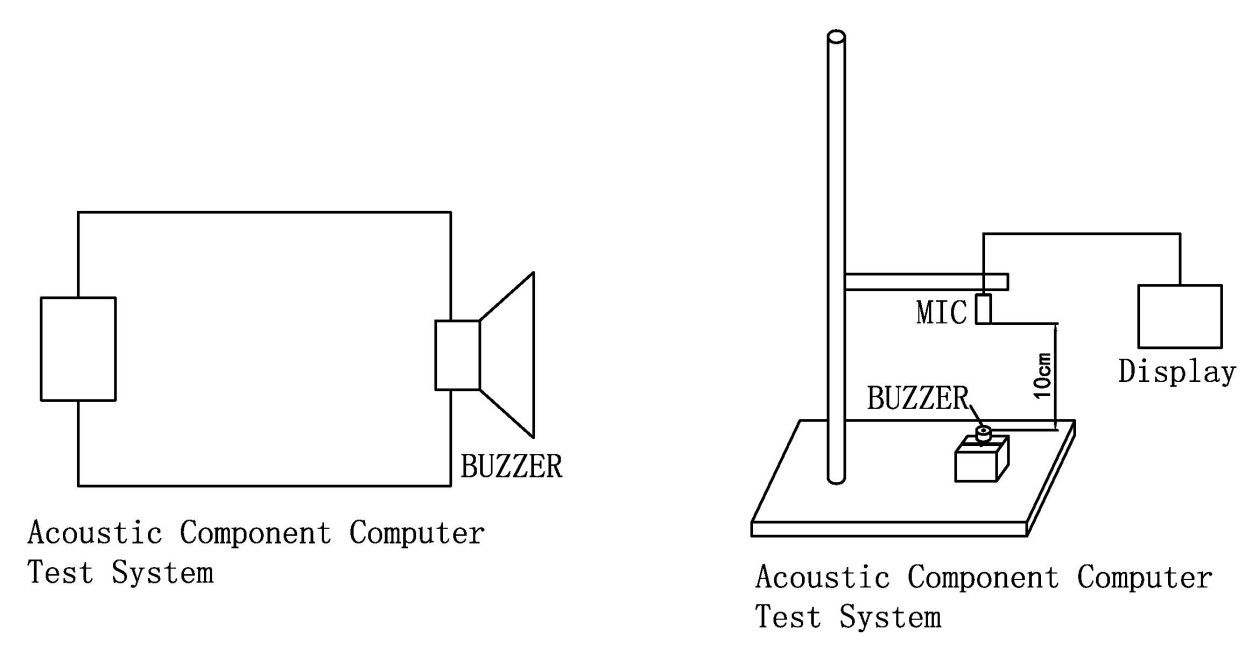

| เอาต์พุตเสียงที่ 10 ซม | ≥85 เดซิเบล | ≥75เดซิเบล | คลื่นสี่เหลี่ยม, 12 Vp‑p, ความถี่ตามลำดับ |
| การบริโภคในปัจจุบัน | ≤5 มิลลิแอมป์ | ≤5 มิลลิแอมป์ | ที่แรงดันไฟฟ้าและความถี่ที่กำหนด |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

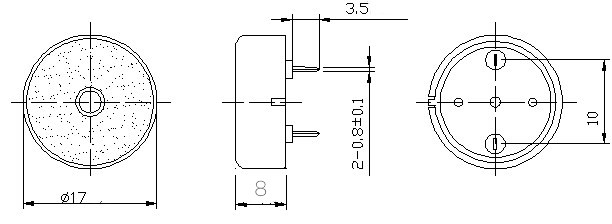

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ17.0 ± 0.5 × 8.0 ± 0.5 มม | Φ17.0 ± 0.5 × 8.0 ± 0.5 มม | ร่างกายเท่านั้น; ความอดทนในการวาดภาพ ±0.5 มม |
| น้ำหนัก | 1 ก | 1.4 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | PBT สีดำ | — |
| ความจุ | 12 ± 40% nF (อ้างอิงเท่านั้น) | 25 ± 40% nF (อ้างอิงเท่านั้น) | ต่อส่วนหัวของรายงานการทดสอบ ไม่ได้รับการยืนยันต่อตัวอย่าง |
| ประเภทการติดตั้ง | ทะลุรู | ทะลุรู | คลื่น / ประสานด้วยตนเอง |
ตัวเลือกระหว่าง HNR‑1708 และ HNR‑1708 PA10 ขึ้นอยู่กับความต้องการเป็นหลัก ข้อกำหนดความถี่การแจ้งเตือนและความดันเสียง HNR‑1708 ที่สูงกว่า โทนเสียง 3000Hz และเอาต์พุต ≥85dB เหมาะสำหรับสภาพแวดล้อมที่ เสียงที่คมชัดและทะลุทะลวงมากขึ้นจะเป็นประโยชน์ — เช่น คำเตือนทางอุตสาหกรรม แผงหรืออุปกรณ์ที่ทำงานในพื้นที่ที่มีเสียงรบกวนปานกลาง HNR‑1708 PA10 ทำงานที่ความถี่ต่ำกว่า 2000Hz โดยมี ≥75dB ทำให้เกิด โทนเสียงที่รบกวนน้อยกว่าและเหมาะสมกว่าสำหรับการตั้งค่าเสียงเงียบ เช่น เครื่องเตือนความจำเกี่ยวกับอุปกรณ์การแพทย์หรือเซ็นเซอร์ที่อยู่อาศัย
เนื่องจากทั้งสองรุ่นใช้ขนาด Φ17มม. เค้าโครงพิน และ 8 มม. เหมือนกัน ความสูง การออกแบบ PCB เดียวสามารถตรวจสอบได้ด้วยตัวแปรเดียว ปรับใช้ร่วมกับอื่น ๆ เมื่อข้อกำหนดของแอปพลิเคชันเปลี่ยนไป ทั้งสองยอมรับ สัญญาณไดรฟ์ 1–30Vp‑p และดึง ≤5mA ดังนั้นวงจรไดรเวอร์เดียวกัน สามารถใช้กับรุ่นใดรุ่นหนึ่งได้ ความแตกต่างของน้ำหนัก — 1 กรัม สำหรับ HNR‑1708 เทียบกับ 1.4 กรัม สำหรับ HNR‑1708 PA10 — สะท้อนความแตกต่างเล็กน้อย โครงสร้างภายในที่สร้างความถี่เรโซแนนซ์ที่ต่ำกว่า
สำหรับการใช้งานที่ต้องการทั้งสองความถี่ภายในผลิตภัณฑ์เดียวกัน ซีรีส์ HNR-1708 ช่วยให้ผู้ออกแบบจัดเก็บ PCB แผ่นเดียวได้ และการออกแบบตัวเครื่องในขณะที่ให้ลายเซ็นเสียงสองแบบที่ลดลง ค่าใช้จ่ายการออกแบบทางกล
เนื่องจากออดเพียโซอิเล็กทริกแบบพาสซีฟ HNR‑1708 ทั้งสองรุ่นจึงจำเป็นต้องมีไฟ AC ภายนอก ส่งสัญญาณให้กำเนิดเสียง ไมโครคอนโทรลเลอร์ GPIO ที่กำหนดค่าไว้สำหรับเอาต์พุต PWM ที่ ความถี่เป้าหมาย (3000Hz หรือ 2000Hz) โดยมีรอบการทำงาน 50% มากที่สุด แนวทางทั่วไป สำหรับระบบลอจิก 3.3V หรือ 5V บัฟเฟอร์ทรานซิสเตอร์แบบธรรมดา สามารถแปลสัญญาณเป็นระดับพิกัด 12Vp‑p เต็มเพื่อ SPL ที่สูงขึ้น
ลักษณะการเก็บประจุของโหลด — ประมาณ 12nF สำหรับ HNR‑1708 และ 25nF สำหรับ HNR‑1708 PA10 — หมายความว่ากระแสไฟพุ่งสูงขึ้นที่ขอบแต่ละด้าน รูปคลื่นการขับขี่ ตัวต้านทานแบบอนุกรมขนาดเล็ก (โดยทั่วไปคือ 100–330Ω) สามารถทำได้ จำกัดกระแสสูงสุดโดยไม่ส่งผลกระทบอย่างมีนัยสำคัญต่อ SPL สำหรับการขับเคลื่อนด้วยแบตเตอรี่ การออกแบบ กระแสไฟเฉลี่ย ≤5mA ทำให้ออดเหล่านี้ประหยัด ทำงานได้แม้จากเซลล์แบบเหรียญหรือชุด Li‑ion ขนาดเล็ก
การบัดกรีเข้ากันได้กับคลื่น (260°C, 4–6 วินาที) และการบัดกรีแบบแมนนวล (350°°, 2–5 วินาที) วิธีการ รักษา ≥2.0มม. ระหว่างตัวเรือนและอ่างบัดกรี
Piezoelectric Passive Buzzer ขนาด 17*8 มม. ผลิตในโรงงานผลิตในมณฑลเจียงซูของ MEIDI กระบวนการประกอบประกอบด้วยการยึดติดเซรามิกเพียโซ การใส่ตัวเรือน PBT และการตรวจสอบเสียง 100% ที่ความถี่และแรงดันไฟฟ้าที่ระบุ แต่ละล็อตการผลิตจะถูกสุ่มตัวอย่างสำหรับโปรโตคอลความน่าเชื่อถือเจ็ดรายการ แสดงด้านล่าง ซึ่งเป็นส่วนหนึ่งของระบบคุณภาพ ISO9001 ของโรงงาน
| รายการทดสอบ | เงื่อนไข | เกณฑ์การยอมรับ |
| ความชื้น | 50 ± 5 ℃, 90–95% RH, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| อุณหภูมิสูง | +80 ± 2 ℃, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| อุณหภูมิต่ำ | -30 ± 2 ℃, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| การปั่นจักรยานตามอุณหภูมิ | -30 ℃ ↔ +80 ℃, พัก 30 นาที, 5 รอบ | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| หยด | ไม้เนื้อแข็ง 75 ซม. ถึง 10 มม. 3 หยด | ตรวจสอบรูปลักษณ์และประสิทธิภาพทางไฟฟ้าแล้ว |
| การสั่นสะเทือน | 10–55 Hz, แอมพลิจูดเดี่ยว 1.0 มม., แกน XYZ, รวม 0.5 ชม. | ไม่มีการย่อยสลายทางกลหรือทางไฟฟ้า |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที, ระยะห่างระหว่างร่างกายถึงบัดกรี 2.0 มม. | ขนาดและประสิทธิภาพตรงตามข้อกำหนด |
ตัวแสดงคำเตือนทางอุตสาหกรรมที่ได้รับประโยชน์จากโทนเสียง 3000Hz ของ HNR-1708 ตัดเสียงรบกวนจากเครื่องจักรบนพื้นโรงงาน
การแจ้งเตือนอุปกรณ์การแพทย์ (ปั๊มฉีดยา เครื่องตรวจสัญญาณชีพ) โดยที่ โทนเสียง 2000Hz ของ HNR‑1708 PA10 ให้การแจ้งเตือนที่รบกวนน้อยลงในวอร์ดที่เงียบสงบ
เซ็นเซอร์บ้านอัจฉริยะและกริ่งประตูซึ่งสามารถใส่ PCB เดียวกันได้ ตัวแปรอย่างใดอย่างหนึ่งขึ้นอยู่กับการตั้งค่าภูมิภาคสำหรับระดับเสียงแจ้งเตือน
เครื่องทดสอบแบบพกพาที่ใช้พลังงานจากแบตเตอรี่ 3.7 โวลต์ โดยใช้ทรานซิสเตอร์ เพื่อเพิ่มแรงดันไฟฟ้าของไดรฟ์และการสิ้นเปลือง ≤5mA เพื่อขยายรันไทม์
แผงสัญญาณเตือนหลายโซนต้องการเสียงที่แตกต่างกันในแต่ละโซน — HNR‑1708 สำหรับ คำเตือนที่สำคัญและ HNR‑1708 PA10 สำหรับการแจ้งเตือนสถานะ — โดยใช้ การออกแบบ PCB เดี่ยวสำหรับทั้งคู่

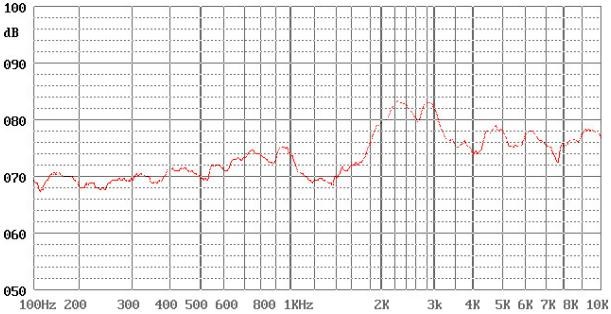

HNR‑1708 PA10 (ข้อมูลตัวอย่าง 10 รายการ):วัดด้วยคลื่นสี่เหลี่ยม 12Vp‑p ที่ 2000Hz ค่า SPL อยู่ระหว่าง 83–86dB ซึ่งเกินค่าต่ำสุด ≥75dB การอ่านค่าปัจจุบัน (0.81–1.00mA) ต่ำกว่าข้อกำหนด ≤5mA มาก การวัดความถี่มีความเสถียรที่ 2000Hz ขนาดยืนยัน Φ17×8มม ความคลาดเคลื่อน
HNR‑1708:รายงานการทดสอบที่มีอยู่ใช้รุ่น HNR‑1707 ที่ทดสอบแล้ว ที่ 5Vp‑p / 4000Hz ซึ่งแตกต่างจากพิกัด 12Vp‑p / 3000Hz ของ HNR‑1708 ข้อกำหนด สำหรับข้อมูลการทดสอบแบทช์เฉพาะ HNR-1708 โปรดติดต่อ MEIDI
| ตัวอย่าง | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความถี่ (เฮิร์ตซ์) | เส้นผ่านศูนย์กลาง (มม.) | ความสูง (มม.) |
| 1 | 85 | 0.83 | 2000 | 17.01 | 8.02 |
| 2 | 86 | 0.93 | 2000 | 16.98 | 7.98 |
| 3 | 84 | 1.00 | 2000 | 17.10 | 7.99 |
| 4 | 84 | 0.81 | 2000 | 17.06 | 8.03 |
| 5 | 85 | 0.98 | 2000 | 16.92 | 8.09 |
| 6 | 86 | 0.93 | 2000 | 17.01 | 7.89 |
| 7 | 83 | 0.81 | 2000 | 17.02 | 8.05 |
| 8 | 84 | 0.89 | 2000 | 16.99 | 7.94 |
| 9 | 86 | 0.93 | 2000 | 16.98 | 7.99 |
| 10 | 84 | 0.84 | 2000 | 17.01 | 7.95 |
สรุป: ผ่าน ลักษณะ ขั้ว และทิศทางของเทปสอดคล้องกัน
1. อย่าใช้แรงดันไฟฟ้ากระแสตรงโดยตรง ทั้งสองรุ่นต้องใช้สัญญาณไดรฟ์ AC เพื่อสร้างเสียง กระแสตรงต่อเนื่องอาจทำให้องค์ประกอบเพียโซเสียหายได้
2. ตัวเรือนไม่ได้ถูกปิดผนึก ป้องกันน้ำ ฟลักซ์ตกค้าง หรือตัวทำละลายในการทำความสะอาด จากการเข้าสู่พอร์ตเสียง
3. ในสภาพแวดล้อมที่มีการกัดกร่อน ให้ติดตั้งออดในกรอบป้องกันหรือ ใช้การเคลือบแบบมาตรฐานกับขั้วต่อเท่านั้น
4. SPL ขึ้นอยู่กับแรงดันไฟและรูปคลื่นของไดรฟ์ ตรวจสอบว่าระยะไดร์เวอร์ ตรงตามค่าสวิงแรงดันไฟฟ้าที่ต้องการภายใต้โหลดแบบคาปาซิทีฟ
5. รักษาพอร์ตเสียงโดยไม่มีสิ่งกีดขวาง แม้แต่การปกปิดบางส่วนก็สามารถลดลงได้ ส่งออกได้หลายเดซิเบล
6. เก็บในบรรจุภัณฑ์ที่แห้งและปิดผนึกจนกระทั่งประกอบเพื่อหลีกเลี่ยงการเกิดออกซิเดชันของพิน
1. ฉันจะเลือกระหว่าง HNR‑1708 และ HNR‑1708 PA10 ได้อย่างไร
เลือก HNR‑1708 สำหรับ 3000Hz, ≥85dB — เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือมีเสียงดังกว่า เลือก HNR‑1708 PA10 สำหรับ 2000Hz, ≥75dB — ดีกว่าสำหรับการตั้งค่าทางการแพทย์หรือที่อยู่อาศัย ทั้งสองมีขนาดและ pinout เหมือนกัน ดังนั้นโครงร่าง PCB จึงไม่เปลี่ยนแปลง
2. ฉันสามารถขับเคลื่อนออดเหล่านี้โดยตรงจากพินไมโครคอนโทรลเลอร์ได้หรือไม่
ใช่ หากพินสามารถจ่ายกระแสไฟได้เพียงพอและระดับลอจิกอยู่ภายใน ช่วง 1–30Vp‑p สำหรับไมโครคอนโทรลเลอร์ 3.3V หรือ 5V บัฟเฟอร์ทรานซิสเตอร์คือ แนะนำให้ใช้เพื่อให้ได้แรงดันไฟฟ้าที่สูงขึ้นและเอาต์พุตที่ดังขึ้น
3. ฉันควรใช้ความถี่ใดในการส่งสัญญาณการขับขี่?
ใช้ 3000Hz สำหรับ HNR‑1708 และ 2000Hz สำหรับ HNR‑1708 PA10 เนื่องจาก ±500Hz ความอดทน การกวาดความถี่ระหว่างการสร้างต้นแบบสามารถระบุ SPL สูงสุดที่แน่นอนได้ สำหรับชุดที่กำหนด MEIDI สามารถจัดเตรียมเส้นโค้งแสดงลักษณะเฉพาะได้
4. เหตุใดรายงานการทดสอบ HNR‑1708 จึงใช้รุ่นอื่น
รายงานที่มีอยู่ในปัจจุบันใช้ข้อมูล HNR‑1707 ที่ 5Vp‑p / 4000Hz เป็น อ้างอิง ติดต่อ MEIDI สำหรับข้อมูลการทดสอบเฉพาะ HNR‑1708 ที่ 12Vp‑p / 3000Hz
5. ซีรีส์ HNR‑1708 เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่หรือไม่
ใช่. การดึงกระแสไฟ ≤5mA และช่วงการทำงาน 1–30Vp‑p ช่วยให้ใช้งานได้จริง สำหรับการใช้งานแบตเตอรี่ บูสต์คอนเวอร์เตอร์หรือบัฟเฟอร์ทรานซิสเตอร์สามารถยกระดับ แรงดันไฟฟ้าของไดรฟ์หากต้องการ SPL ที่สูงขึ้นจากแบตเตอรี่แรงดันต่ำ
สำหรับเอกสารข้อมูล การออกแบบอ้างอิงวงจรไดรฟ์ ข้อมูลการกวาดความถี่ หรือ รองรับการเลือกตัวแปรสำหรับซีรีส์ HNR‑1708 โปรดติดต่อ MEIDI กับคุณ รายละเอียดการสมัคร โดยทั่วไปแล้วการตอบสนองทางวิศวกรรมจะใช้เวลาภายในหนึ่งวันทำการ
