การผลิตออดเพียโซอิเล็กทริกที่ใช้งานอยู่ของ Jiangsu Meidi ผสมผสานการสอบเทียบออสซิลเลเตอร์ที่มีความแม่นยำเข้ากับการทดสอบทรานสดิวเซอร์เซรามิกอัตโนมัติ แต่ละยูนิตจะผ่านการแสดงคุณลักษณะทางเสียงตลอดช่วงแรงดันไฟฟ้าที่ใช้งาน และนำการคัดกรองความเครียดจากสิ่งแวดล้อมไปใช้กับชุดตัวอย่าง ผู้เชี่ยวชาญด้านเทคนิคทำงานโดยตรงกับลูกค้าเพื่อปรับแต่งพารามิเตอร์ความถี่ เกณฑ์แรงดันไฟฟ้า และขนาดตัวเครื่องสำหรับสถานการณ์การใช้งานแบบพิเศษ
ออดเพียโซอิเล็กทริกแบบแอคทีฟจะรวมวงจรออสซิลเลเตอร์ในตัวเข้ากับทรานสดิวเซอร์เซรามิกประสิทธิภาพสูง ดังนั้นการใช้แหล่งจ่ายไฟ DC ภายในช่วงแรงดันไฟฟ้าที่กำหนดจะสร้างโทนเสียงความถี่คงที่ทันที ส่วนประกอบแบบครบชุดเหล่านี้ได้รับการติดตั้งอย่างกว้างขวางในอุปกรณ์ตรวจจับควัน สัญญาณเตือนแก๊ส แผงเตือนทางอุตสาหกรรม อุปกรณ์แจ้งเตือนทางการแพทย์ และเซ็นเซอร์จอดรถในรถยนต์ ซึ่งสัญญาณเตือนที่ดังและใช้พลังงานต่ำมีความสำคัญอย่างยิ่งต่อความปลอดภัย เนื่องจากระบบอิเล็กทรอนิกส์ของไดรฟ์อยู่ภายในออดอยู่แล้ว ระบบโฮสต์จึงไม่จำเป็นต้องมีเอาต์พุต PWM ของไมโครคอนโทรลเลอร์หรือเครื่องกำเนิดสัญญาณภายนอก ซึ่งจะช่วยลดจำนวนส่วนประกอบและทำให้โครงร่างวงจรง่ายขึ้น
โครงสร้างเซรามิกเพียโซอิเล็กทริกสร้างโทนเสียงที่เจาะทะลุซึ่งตัดเสียงรบกวนรอบข้าง ทำให้มั่นใจได้ว่าคำเตือนจะไปถึงผู้รับที่ต้องการแม้ในสภาพแวดล้อมที่ท้าทายทางเสียง ไม่เหมือนกออดแม่เหล็กที่ใช้งานอยู่ซึ่งใช้คอยล์และไดอะแฟรมเฟอร์โรแมกเนติกเพื่อสร้างเสียงที่มีระดับเสียงต่ำ ประเภทเพียโซอิเล็กทริกแบบแอ็คทีฟจะทำงานที่ความถี่สูงกว่า โดยทั่วไปคือ 2kHz ถึง 6kHz และดึงกระแสไฟฟ้าน้อยลง ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่ใช้แบตเตอรี่ซึ่งการใช้พลังงานส่งผลโดยตรงต่อระยะเวลาการบริการ
ออสซิลเลเตอร์ภายในถูกปรับให้เป็นความถี่เรโซแนนซ์ขององค์ประกอบเพียโซอิเล็กทริก ซึ่งเป็นแผ่นเซรามิกบางที่ยึดติดกับซับสเตรตโลหะ เมื่อจ่ายไฟ วงจรจะสร้างตัวขับเคลื่อนคลื่นสี่เหลี่ยมที่ทำให้เซรามิกขยายและหดตัวที่จุดเรโซแนนซ์ ส่งผลให้เอาท์พุตเสียงสูงสุด เนื่องจากความถี่การสั่นได้รับการแก้ไขโดยกลไก ออดเพียโซอิเล็กทริกแบบแอ็คทีฟจึงไม่ได้มีไว้สำหรับการใช้งานที่ต้องการระยะพิทช์แปรผัน สำหรับการออกแบบที่ต้องการโทนสีที่หลากหลาย กPiezoelectric Buzzer แบบพาสซีฟหรือกออดแม่เหล็กแบบพาสซีฟขับเคลื่อนด้วยสัญญาณ PWM ของไมโครคอนโทรลเลอร์ให้ความยืดหยุ่นที่มากขึ้น
โดยทั่วไประดับความดันเสียงจะอยู่ในช่วงตั้งแต่ 80dB ถึง 100dB ที่ความสูง 10 ซม. ขึ้นอยู่กับการออกแบบตัวเครื่องและแรงดันไฟฟ้าของไดรฟ์ องค์ประกอบเซรามิกที่แข็งแกร่งทนทานต่ออุณหภูมิสุดขั้วตั้งแต่ -20°C ถึง +70°C และแรงสั่นสะเทือนทางกล ทำให้ออดเพียโซอิเล็กทริกที่ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมการทำงานที่สมบุกสมบัน สำหรับเสียงรบกวนรอบข้างที่สูงมากออดปลุกด้วยห้องเก็บเสียงที่ออกแบบโดยเฉพาะสามารถให้เอาต์พุตที่สูงขึ้นได้
ออดเพียโซอิเล็กทริกแบบแอคทีฟมีจำหน่ายในช่วงแรงดันไฟฟ้า โดยทั่วไปคือ 3V, 5V, 12V และ 24V DC การกำหนดค่าพินรูทะลุ สายไฟ และแผงยึดครอบคลุมข้อกำหนดทางกลส่วนใหญ่ สำหรับการออกแบบติดตั้งบนพื้นผิวขนาดกะทัดรัดSMD Piezoelectric Buzzer แบบพาสซีฟสามารถใช้ได้ แม้ว่าเวอร์ชันแอคทีฟออสซิลเลเตอร์ในรูปแบบ SMD จะพบได้น้อยกว่าเนื่องจากข้อจำกัดด้านพื้นที่ สำหรับโปรเจ็กต์ที่ต้องการความถี่เรโซแนนซ์ รูปแบบโทนเสียง หรือโครงร่างพินที่ไม่เป็นมาตรฐาน MEIDI สามารถปรับแต่งพารามิเตอร์ออสซิลเลเตอร์และรูปทรงของตัวเครื่องได้ ตัวอย่างต้นแบบจะมาพร้อมกับรายงานการทดสอบเสียง เพื่อให้สามารถตรวจสอบประสิทธิภาพได้ในกล่องหุ้มเป้าหมาย
ออดเพียโซอิเล็กทริกแบบแอคทีฟสามารถสร้างหลายโทนเสียงได้หรือไม่
ออดแบบแอคทีฟมาตรฐานจะส่งเสียงโทนเดียวต่อเนื่องหรือรูปแบบการสลับที่กำหนดไว้ล่วงหน้า หากระบุไว้ ณ เวลาที่สั่งซื้อ ผู้ใช้ไม่สามารถเปลี่ยนโทนเสียงได้ สำหรับการแจ้งเตือนที่แตกต่างกันหลายรายการจากหน่วยเดียวกัน ออดแบบพาสซีฟที่ขับเคลื่อนจากภายนอกซึ่งควบคุมโดยไมโครคอนโทรลเลอร์เป็นวิธีแก้ปัญหาที่เหมาะสมกว่า
การสิ้นเปลืองกระแสไฟโดยทั่วไปเมื่อเปรียบเทียบกับออดแม่เหล็กไฟฟ้าคือเท่าใด
โดยทั่วไปแล้ว ออดแบบแอคทีฟแบบเพียโซอิเล็กทริกจะดึงกระแสไฟฟ้าน้อยกว่าประเภทแม่เหล็กไฟฟ้า ซึ่งมักจะต่ำกว่า 10mA ที่แรงดันไฟฟ้าที่กำหนด ค่าที่แน่นอนขึ้นอยู่กับรุ่นและระดับของไดรฟ์ แต่ข้อได้เปรียบด้านประสิทธิภาพนี้ทำให้เป็นที่นิยมสำหรับอุปกรณ์ความปลอดภัยที่ใช้แบตเตอรี่
พอร์ตเสียงควรได้รับการจัดการอย่างไรระหว่างการประกอบ?
ช่องเปิดด้านหน้าจะต้องไม่มีสิ่งกีดขวาง ฟลักซ์ การเคลือบคอนฟอร์มอล หรือตัวทำละลายในการทำความสะอาดที่เข้าสู่พอร์ตอาจทำให้ไดอะแฟรมหมาดและลดเอาต์พุตเสียง หากจำเป็นต้องล้างบอร์ด ควรพิจารณาใช้ฝาครอบป้องกันชั่วคราวหรือออดแบบปิดผนึก
ตารางด้านล่างแสดงรายการข้อกำหนดมาตรฐานทั้งหมดของผลิตภัณฑ์ในซีรีส์นี้ โซลูชันที่ปรับแต่งตามความต้องการของคุณมีให้บริการตามคำขอของคุณ โปรดติดต่อเราเพื่อขอข้อกำหนดการปรับแต่งเพิ่มเติม
| แบบอย่าง | รูปภาพสินค้า | แรงดันไฟฟ้า (VDC) | แรงดันไฟฟ้าที่ใช้งาน (VDC) | ระดับความดันเสียง @10ซม. (dB) | กระแสไฟฟ้าที่ใช้งาน (mA) | ความถี่เรโซแนนซ์ (Hz) | อุณหภูมิในการทำงาน (℃) | น้ำหนัก (กรัม) | ขนาด (มม.) |
| HND-2310E |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22.8×9.8 |
| HND-2310B |
|
12 | 3~24 | ≥85 @3500Hz 12Vp-p | ≤4 @3500Hz 12Vp-p | 3500±500 | -20~+75 | 4 | Ø22.8×9.8 |

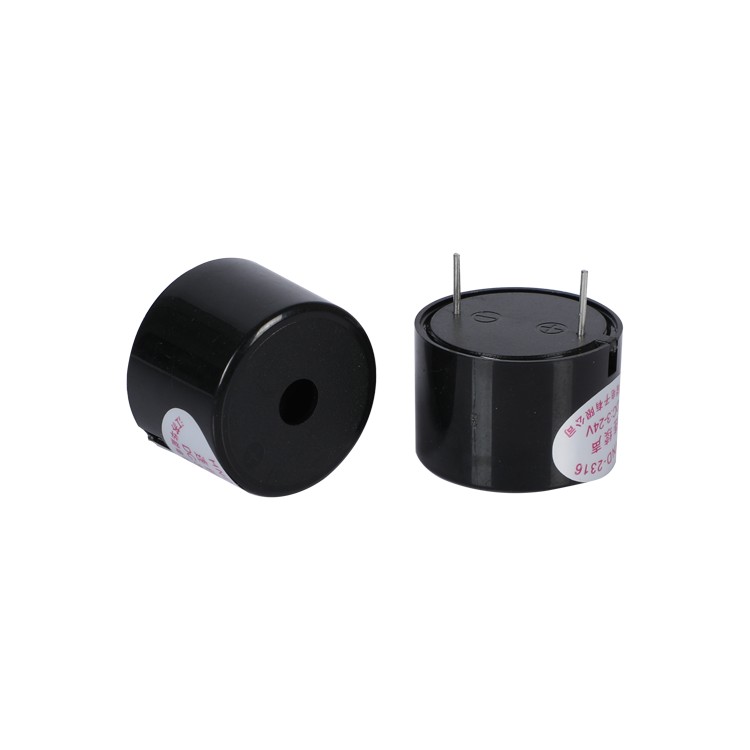

| HND-2316 |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3,000 ± 500 | -20~+80 | 5 | Ø23.0×16.0 |
| HND-2316L |
|
12 | 3~24 | ≥90 @3000Hz 12Vp-p | ≤10 @3000Hz 12Vp-p | 3,000 ± 500 | -20~+80 | 5 | Ø23.0×16.0 |

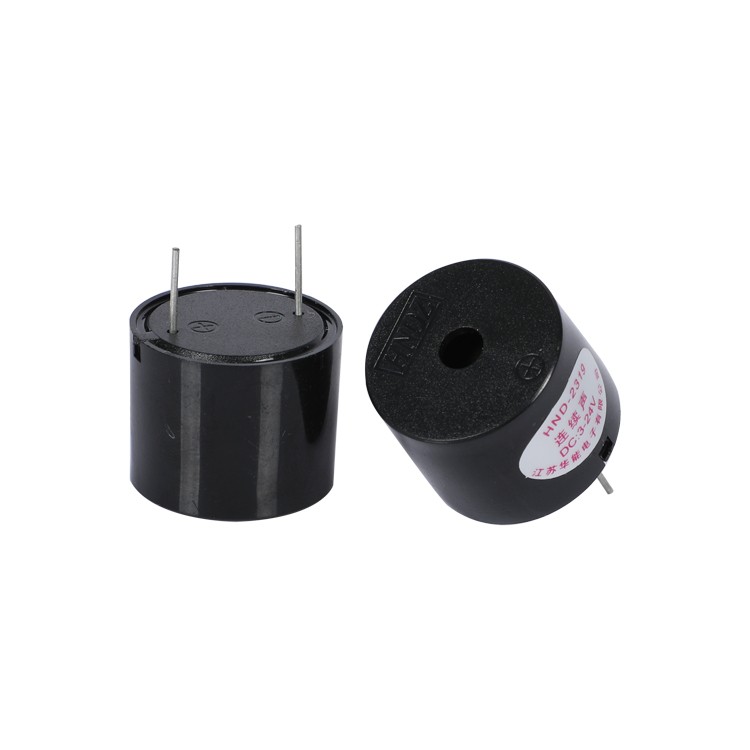

| HND-2319 |
|
12 | 3~24 | ≥90 @3700Hz 12Vp-p | ≤10 @3700Hz 12Vp-p | 3700±500 | -20~+80 | 5 | Ø23.0×19.0 |
| HND-4216 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41.8×16.0 |

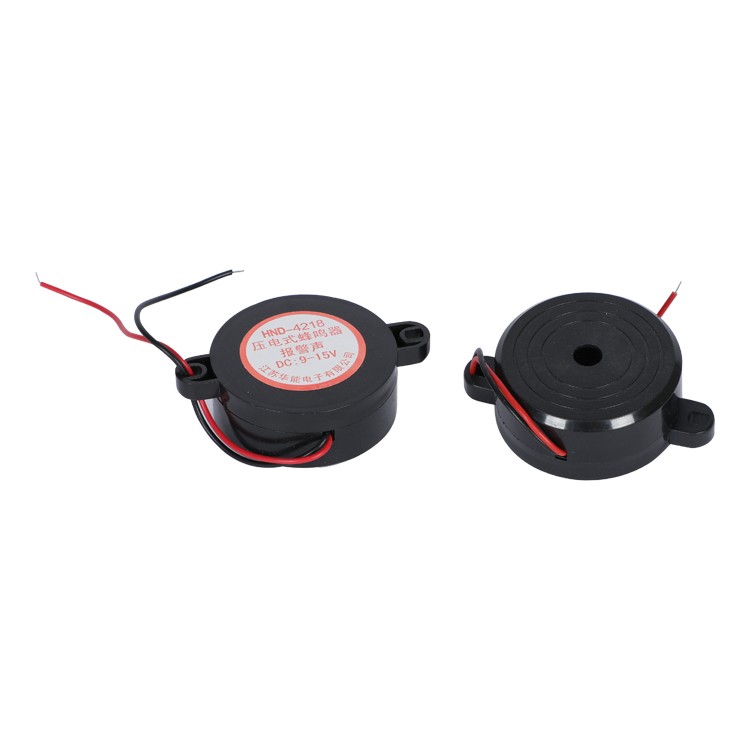

| HND-4218 |
|
12 | 3~24 | ≥90 | ≤8 | 2800±500 | -20~+80 | 12 | Ø41.8×18.0 |
