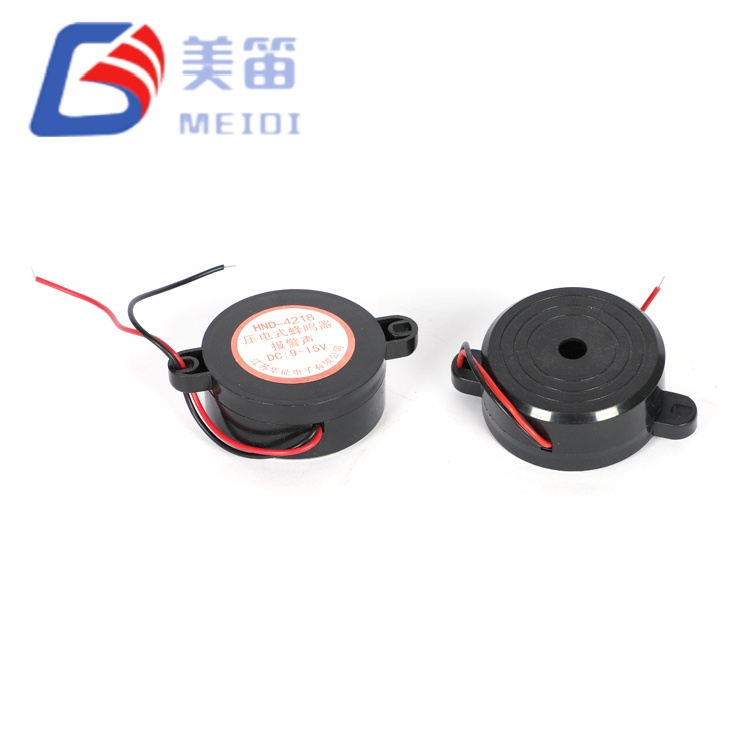

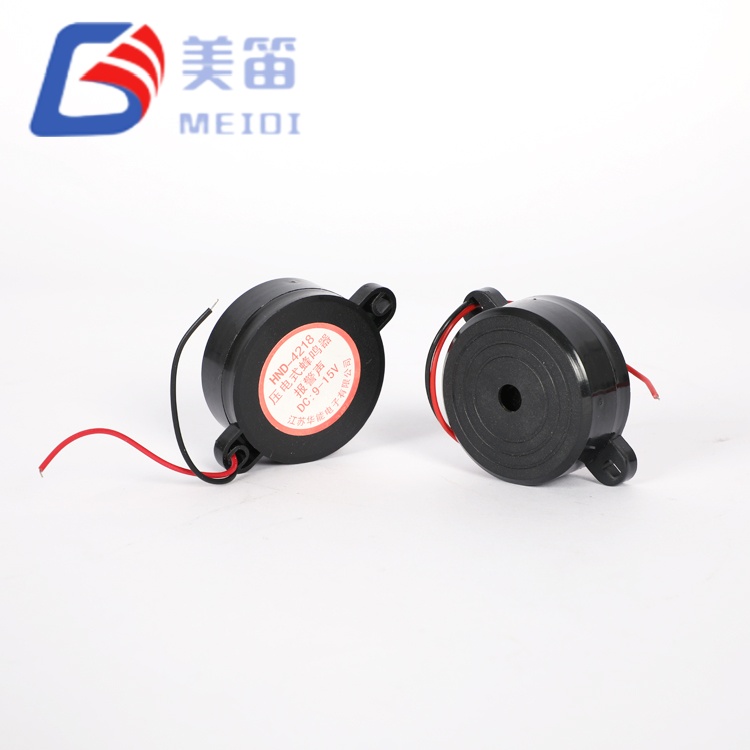

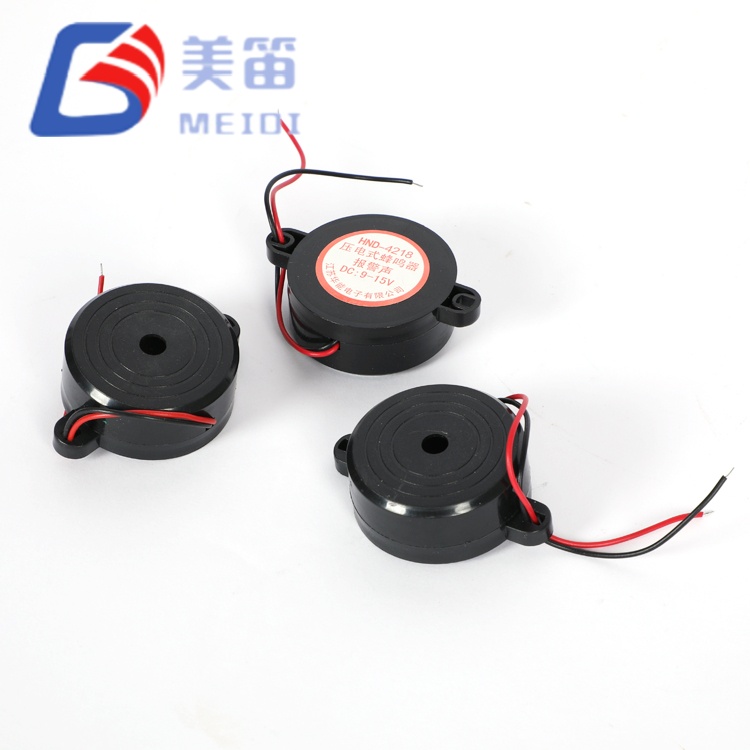

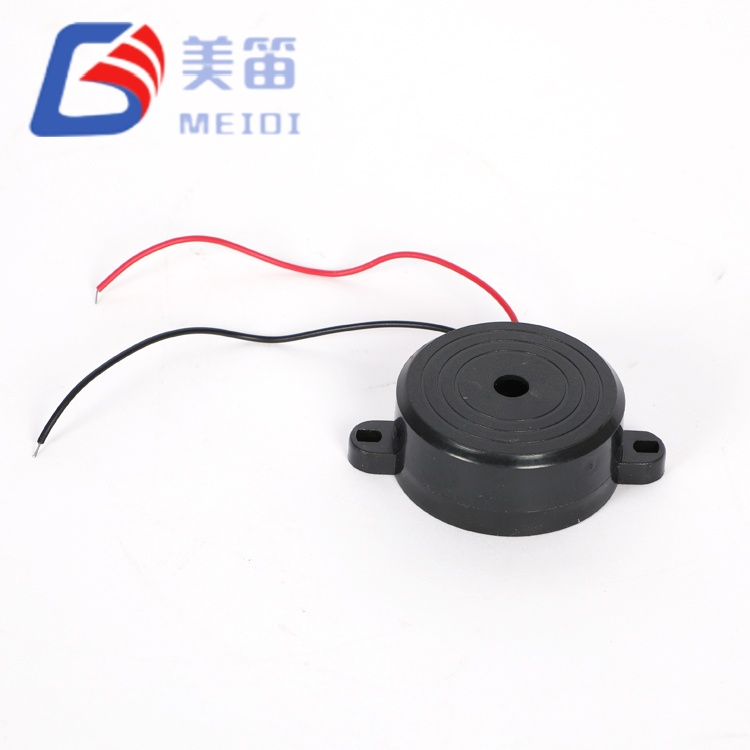

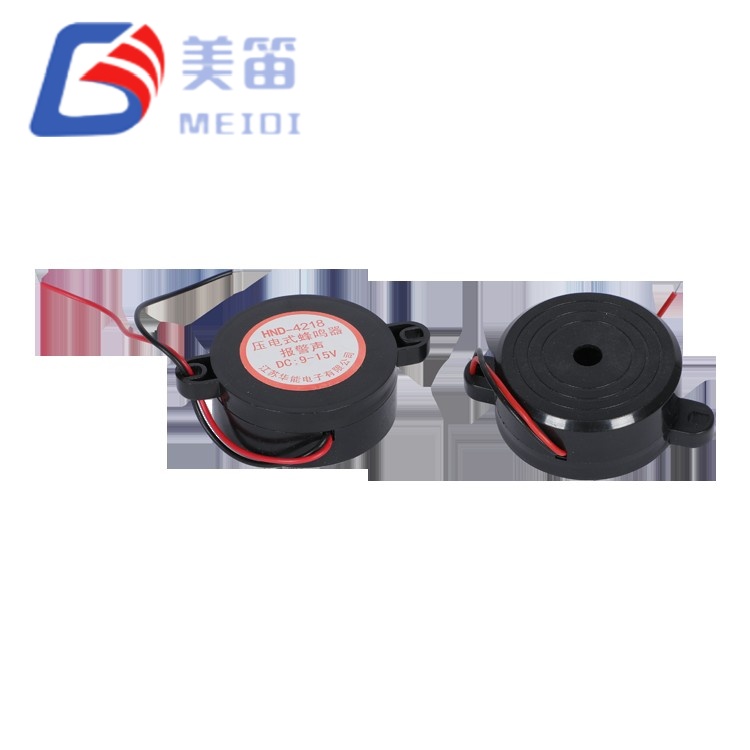

HND-4218 เป็นออดเพียโซอิเล็กทริกแบบแอคทีฟเส้นผ่านศูนย์กลาง 42 มม. พร้อมวงจรการสั่นในตัว ตั้งอยู่ในตู้ ABS สีดำ การใช้แรงดันไฟฟ้า DC ภายในช่วง 3V ถึง 24V โดยตรง สร้างโทนเสียงปกติ 2800Hz ทำให้ไม่จำเป็นต้องใช้แหล่งสัญญาณภายนอก พื้นผิวที่แผ่รังสีขนาดใหญ่กว่าเมื่อเปรียบเทียบกับออดระดับ 23 มม. ช่วยสร้างแรงดันเสียงได้ ระดับอย่างน้อย 90dB ที่ 10 ซม. ภายใต้เงื่อนไขของไดรฟ์ที่กำหนด ส่วนประกอบรูทะลุนี้คือ นิยมเลือกใช้สำหรับแผงควบคุมทางอุตสาหกรรม ไฟเตือนยานยนต์ อุปกรณ์การแพทย์ การแจ้งเตือนและระบบรักษาความปลอดภัยที่ต้องการเสียงที่ดังสม่ำเสมอ
วงจรออสซิลเลชันในตัว — แรงดันไฟฟ้ากระแสตรงที่ใช้จะสร้างเอาต์พุตเสียงโดยตรง
อัตรา 12 VDC, ช่วงการทำงาน 3–24 VDC
การใช้กระแสไฟ 8 mA ต่อข้อกำหนด
ความถี่เรโซแนนซ์ 2800 ± 500 เฮิรตซ์
โครงสร้าง ABS ขนาด 42 × 18 มม. การติดตั้งผ่านรู
วงจรขับเคลื่อนในตัว — รับแรงดันไฟฟ้ากระแสตรงโดยตรงและส่งเอาต์พุตโทนเสียง 2800Hz โดยไม่ต้องใช้ ส่วนประกอบออสซิลเลเตอร์ภายนอก
ไดอะแฟรม 42 มม. อยู่ในตัวเครื่อง ABS ที่แข็ง — ให้พื้นที่การแผ่รังสีที่มีประสิทธิภาพมากกว่า เสียงกริ่งทั่วไปขนาด 23 มม. รองรับเอาต์พุตเสียงที่สูงขึ้นในการติดตั้งแบบเปิดหน้า
ช่วงการจ่ายไฟกว้าง — ทำงานตั้งแต่ 3V ถึง 24V DC เหมาะสำหรับทั้งที่ใช้พลังงานจากแบตเตอรี่และ การออกแบบรางแรงดันไฟฟ้าอุตสาหกรรม
ใช้งานได้กับการบัดกรีแบบคลื่น (260°C) และการบัดกรีแบบแมนนวล (350°C) ความร้อนสูงสุด 2–3 รอบต่อข้อกำหนด
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric Active Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | — |
| แรงดันไฟฟ้าที่ใช้งาน | 3–24 โวลต์กระแสตรง | — |
| ความถี่เรโซแนนซ์ | 2800 ± 500 เฮิรตซ์ | — |
| เอาต์พุตเสียงที่ 10 ซม | ต่ำสุด 90 เดซิเบล | คลื่นสี่เหลี่ยม 12 Vp‑p, 2800 Hz, 10 ซม. (ต่อโปรโตคอลการทดสอบ); ค่า SPL ของไดรฟ์ DC มีให้บริการตามคำขอ |
| การบริโภคในปัจจุบัน | 8 mA (ทั่วไป) | ทดสอบที่แรงดันไฟฟ้าที่กำหนด รายงานการทดสอบแต่ละรายการอาจระบุ ≤8mA |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +80 ℃ | การดำเนินงานอย่างต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |

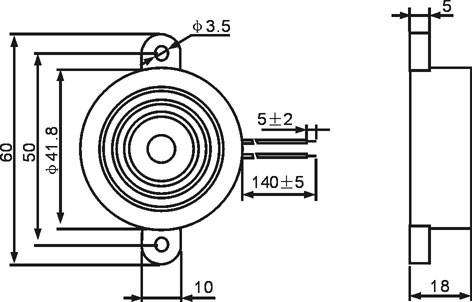

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 42 × 18 มม | ร่างกายเท่านั้น; ความคลาดเคลื่อนในการวาด ± 0.5 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น |
| น้ำหนัก | 12 ก | — |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ประเภทการติดตั้ง | ทะลุรู | การบัดกรีแบบคลื่นหรือแบบแมนนวล |
| วิธี | อุณหภูมิ | เวลา | รอบสูงสุด |
| คลื่นบัดกรี ★ | 260 ± 5 ℃ | 4–6 วิ | 2–3 |
| การบัดกรีด้วยตนเอง | 350 ± 10 ℃ | 2–5 วิ | 2–3 |
★ ขั้นตอนที่แนะนำสำหรับการผลิตปริมาณมาก
แผงควบคุมอุตสาหกรรมและตัวบ่งชี้สถานะของเครื่องจักร
เสียงเตือนรถยนต์ (เตือนรัดเข็มขัดนิรภัย, แจ้งเตือนเซ็นเซอร์จอดรถ)
สัญญาณเตือนอุปกรณ์การแพทย์ (จอภาพผู้ป่วย ปั๊มแช่)
เครื่องแจ้งเตือนระบบรักษาความปลอดภัย และเครื่องแจ้งเตือนเหตุเพลิงไหม้
ตัวบ่งชี้ความผิดปกติของแหล่งจ่ายไฟสำรอง (UPS)
การแสดงข้อมูลสาธารณะและสัญญาณเสียงคีออสก์
MEIDI ผลิต 4218 Active Piezoelectric Buzzer ในฐานการผลิตในมณฑลเจียงซู ซึ่งเป็นสถานที่ประกอบชิ้นส่วนอัตโนมัติ สายสำหรับออดเพียโซอิเล็กทริก การฉีดขึ้นรูปภายในสำหรับตัวเรือน ABS และเฉพาะ สถานีทดสอบเสียง ล็อตการผลิตแต่ละล็อตผ่านโปรโตคอลการตรวจสอบความน่าเชื่อถือ รวมถึงการสัมผัสความชื้น การจัดเก็บที่อุณหภูมิสูง/ต่ำ การหมุนเวียนด้วยความร้อน การทดสอบการตกกระแทก ความทนทานต่อการสั่นสะเทือน และความต้านทานความร้อนของโลหะบัดกรี — ทั้งหมดนี้ดำเนินการที่ระดับข้อกำหนด HND‑4218
ระบบการจัดการคุณภาพของเราดำเนินการภายใต้ ISO9001 โดยมีการตรวจสอบวัสดุที่เข้ามา การตรวจสอบในกระบวนการ และการทดสอบเสียงขั้นสุดท้าย 100% ก่อนจัดส่ง สำหรับการจัดซื้อปริมาณมาก เราสามารถให้ข้อมูลการทดสอบเฉพาะแบทช์ได้ รวมถึงเส้นโค้งการตอบสนองความถี่ SPL และกระแส บันทึกการบริโภค

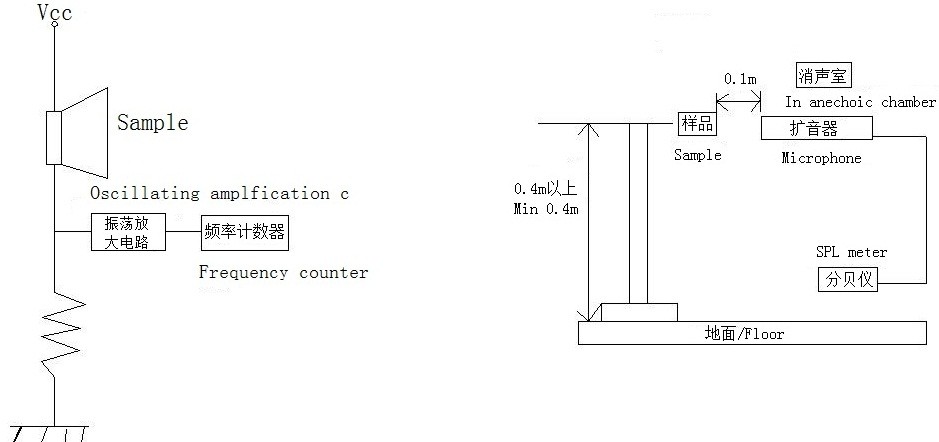

ข้อมูลต่อไปนี้แสดงถึงข้อกำหนด HND-4218 รายงานการทดสอบเฉพาะผลิตภัณฑ์ด้วย ข้อมูลการวัดตัวอย่างสามารถขอได้ตามคำขอ โปรโตคอลทดสอบใช้ 12Vp‑p สแควร์ คลื่นที่ 2800Hz วัดที่ 10 ซม. สำหรับการระบุคุณลักษณะของไดรฟ์ DC โปรดติดต่อ MEIDI การสนับสนุนด้านวิศวกรรม
| รายการ | ข้อมูลจำเพาะ |
| ระดับความดันเสียง | ต่ำสุด 90 เดซิเบล |
| ความถี่ | 2800 ± 500 เฮิรตซ์ |
| ปัจจุบัน | 8 mA (ทั่วไป) |
| ขนาด | 42 × 18 มม |
หากต้องการรายงานการทดสอบ HND‑4218 ฉบับสมบูรณ์หรือข้อมูลการทดสอบความน่าเชื่อถือ โปรดส่งคำถามทางเทคนิค
1. ทำงานภายในช่วง 3–24 VDC เท่านั้น แรงดันไฟฟ้าที่อยู่นอกช่วงนี้อาจทำให้ภายในเสียหายได้ ออสซิลเลเตอร์หรือองค์ประกอบเพียโซ
2. ออดนี้ไม่ได้ปิดผนึก หลีกเลี่ยงน้ำ คราบฟลักซ์ หรือสารยึดเกาะซึมผ่านเสียง พอร์ตซึ่งสามารถเปลี่ยนความถี่และลดเอาต์พุตได้
3. การสัมผัสกับก๊าซที่มีฤทธิ์กัดกร่อนเป็นเวลานาน (เช่น H₂S, SO₂) หรือความชื้นสูงอาจทำให้คุณภาพลดลง การเชื่อมต่อซับสเตรตทองเหลืองและอิเล็กโทรด
4. ระดับความดันเสียงขึ้นอยู่กับแรงดันไฟฟ้าและความสามารถกระแสไฟของแหล่งจ่าย ตรวจสอบให้แน่ใจว่า วงจรขับของคุณสามารถจ่ายกระแสไฟฟ้าได้เพียงพอภายใต้โหลด
5. รักษาพอร์ตเสียงด้านหน้าให้ห่างจากสิ่งกีดขวาง การอุดตันแม้เพียงบางส่วนก็จะลด SPL และเปลี่ยนความถี่การรับรู้
6. เก็บในบรรจุภัณฑ์เดิมที่ผึ่งให้แห้งเพื่อป้องกันการดูดซึมความชื้นและการเกิดออกซิเดชันของพิน ก่อนที่จะบัดกรี
1. HND-4218 ต้องใช้วงจรออสซิลเลเตอร์ภายนอกหรือไม่?
ไม่ 4218 Active Piezoelectric Buzzer เป็นออดเซอร์แบบเพียโซอิเล็กทริกแบบแอคทีฟที่มีวงจรออสซิลเลชันในตัว การใช้แรงดันไฟฟ้ากระแสตรงภายในช่วงที่กำหนดจะสร้างโทนเสียง 2800Hz ที่ได้ยินได้โดยตรง
2. แรงดันไฟฟ้าต่ำสุดที่ออดจะทำงานได้อย่างน่าเชื่อถือคือเท่าใด?

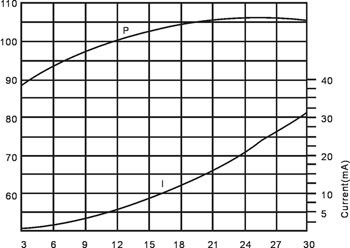

ช่วงแรงดันไฟฟ้าใช้งานที่ระบุคือ 3VDC ถึง 24VDC อุปกรณ์จะทำงานที่ 3VDC; อย่างไรก็ตามระดับความดันเสียงจะเพิ่มขึ้นตามแรงดันไฟฟ้าที่ใช้ เพื่อประสิทธิภาพแรงดันไฟฟ้าต่ำ เส้นโค้ง โปรดติดต่อ MEIDI เพื่อขอข้อมูลลักษณะเฉพาะของแอปพลิเคชัน
3. ออดนี้สามารถใช้งานกลางแจ้งหรือมีความชื้นสูงได้หรือไม่?
HND-4218 มีโครงสร้างแบบเปิดและไม่ได้ออกแบบมาเพื่อกันน้ำหรือมีความชื้นสูง การใช้งาน การสัมผัสกับความชื้น การควบแน่น หรือบรรยากาศที่มีฤทธิ์กัดกร่อนอาจทำให้เกิดได้ ดริฟท์ประสิทธิภาพ สำหรับการติดตั้งที่ได้รับการคุ้มครองสิ่งแวดล้อม ให้ตรวจสอบหมายเหตุการใช้งาน หรือปรึกษา MEIDI สำหรับตัวเลือกการปิดผนึกทางเลือก
4. แนะนำให้ใช้วิธีการบัดกรีแบบใดสำหรับออดทะลุรูนี้
การบัดกรีด้วยคลื่นที่อุณหภูมิ 260°C เป็นเวลา 4–6 วินาทีเป็นวิธีการที่แนะนำสำหรับการผลิตในปริมาณมาก การบัดกรีแบบแมนนวลที่อุณหภูมิ 350°C เป็นเวลา 2–5 วินาทีก็เป็นที่ยอมรับเช่นกัน จำกัดการสัมผัสความร้อนที่ 2-3 รอบตามที่ระบุไว้เพื่อหลีกเลี่ยงการเสียรูปตัวเรือน
5. ความถี่เอาท์พุตคงที่หรือแปรผันตามแรงดันไฟฟ้า?
ออสซิลเลเตอร์ภายในจะรักษาความถี่ให้คงที่ใกล้กับ 2800Hz ตลอดการทำงาน ช่วงแรงดันไฟฟ้า แม้ว่า SPL จะแปรผันตามแรงดันไฟฟ้าและโหลด แต่การเปลี่ยนความถี่จะน้อยมาก ภายในช่วงอุปทานที่ระบุ
6. เหตุใดโปรโตคอลทดสอบจึงใช้คลื่นสี่เหลี่ยม 12Vp‑p สำหรับออดที่ทำงานอยู่
คลื่นสี่เหลี่ยม 12Vp‑p ที่ 2800Hz เป็นเงื่อนไขการกำหนดลักษณะมาตรฐานสำหรับ ความสอดคล้องของข้อกำหนด HND-4218 ได้รับการจัดอันดับสำหรับการทำงาน 12VDC พร้อมภายใน ขับรถ; ข้อมูลประสิทธิภาพ DC มีให้บริการตามคำขอ
หากต้องการขอเอกสารข้อมูลฉบับเต็ม แบบเขียนแบบเครื่องกล เส้นโค้งตอบสนองความถี่ SPL หรือข้อมูลการทดสอบความน่าเชื่อถือสำหรับ HND‑4218 โปรดติดต่อ MEIDI พร้อมใบสมัครของคุณ ข้อกำหนด โดยปกติแล้วฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับภายในหนึ่งวันทำการ
