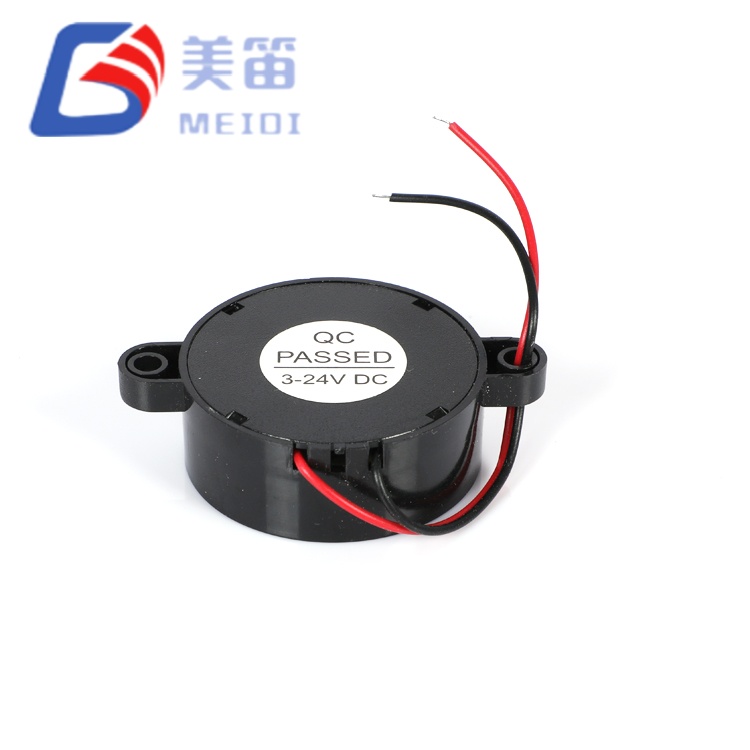

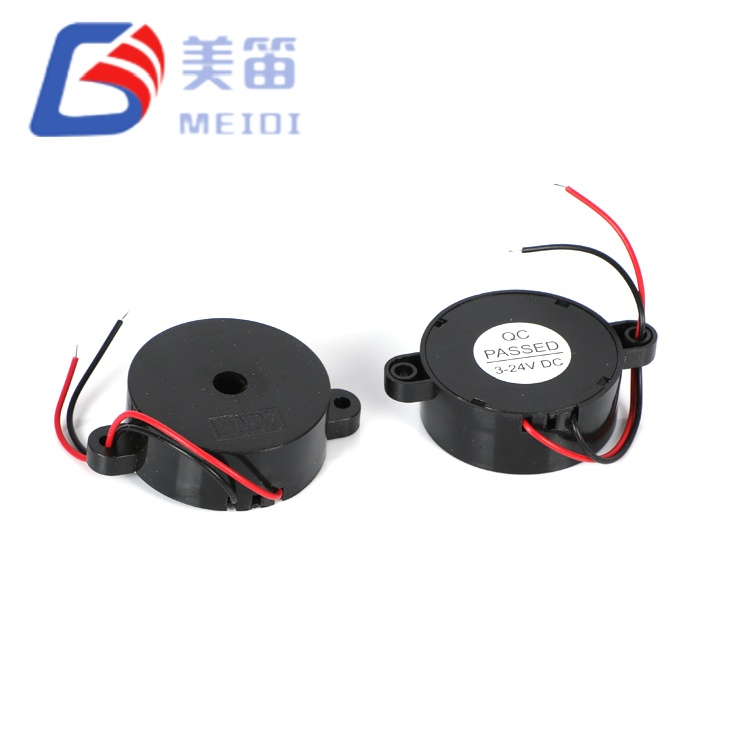

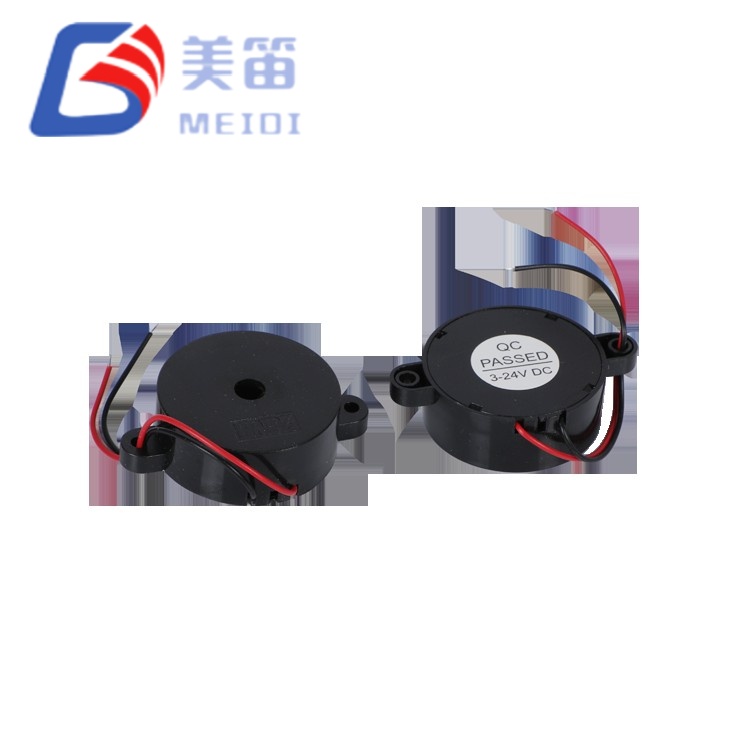

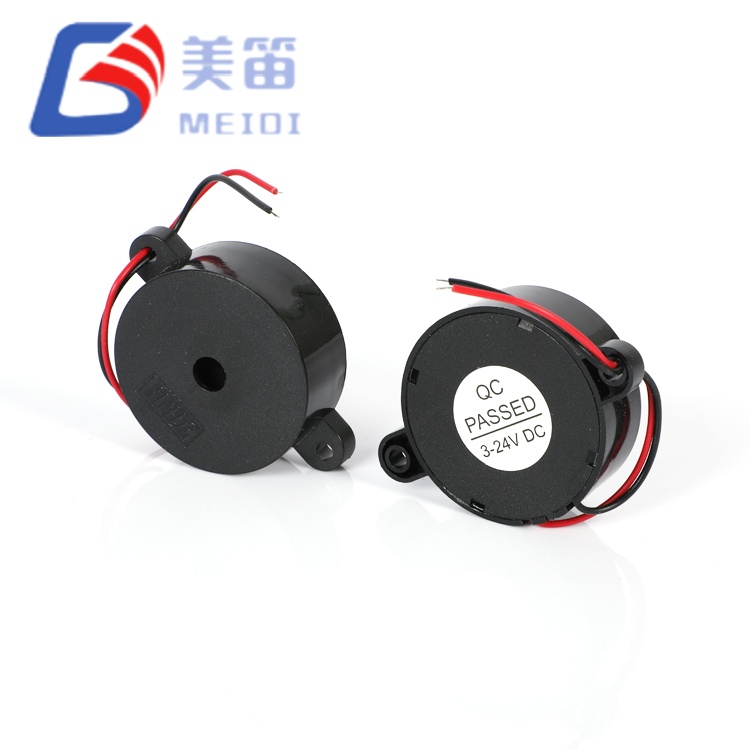

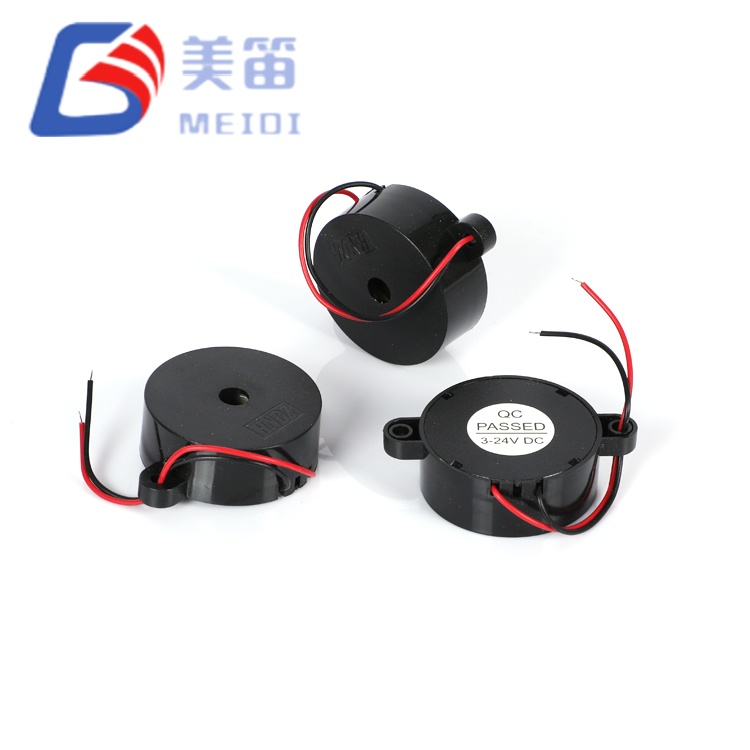

HND-4216 เป็นออดเพียโซอิเล็กทริกแบบแอคทีฟระดับ 42 มม. พร้อมวงจรขับเคลื่อนในตัว ตั้งอยู่ในตัวถัง ABS สีดำ 4216 Active Piezoelectric Buzzer ทำงานโดยตรงจากแหล่งจ่ายไฟ DC ในช่วง 3V ถึง 24V และสร้างโทนเสียง 2800Hz เล็กน้อยโดยไม่จำเป็นต้องใช้ออสซิลเลเตอร์ภายนอก ไดอะแฟรม Φ41.8 มม. รวมกับโปรไฟล์ 16 มม. ทำให้มีพื้นที่การแผ่รังสีที่ใหญ่ขึ้น กว่ารุ่น 23 มม. ทั่วไป รองรับการกระจายเสียงที่กว้างขึ้น ที่พิกัด 12VDC กระแสไฟระบุที่ 8mA โดยทั่วไปแล้วส่วนประกอบของรูทะลุนี้จะมีการรวมเข้าด้วยกัน ลงในแผงสัญญาณเตือนภัยทางอุตสาหกรรม ระบบเตือนยานยนต์ การแจ้งเตือนอุปกรณ์การแพทย์ และ อุปกรณ์ประกาศสาธารณะที่ต้องการใช้สัญญาณเสียงความถี่ต่ำ
การสั่นในตัว — แรงดันไฟฟ้า DC สร้างโทนเสียง 2800Hz โดยตรง
อัตรา 12 VDC, ช่วงการทำงาน 3–24 VDC
การสิ้นเปลืองกระแสไฟ 8 mA ที่แรงดันไฟฟ้าที่กำหนด
ความถี่เรโซแนนซ์ 2800 ± 500 Hz — พิทช์ต่ำกว่ารุ่น 3000Hz+
น้ำหนัก 12 กรัม ขนาด Φ41.8×16มม. การติดตั้งผ่านรู
ไดอะแฟรม Φ41.8 มม. — ให้พื้นที่การแผ่รังสีที่มีประสิทธิภาพกว้างกว่าเมื่อเทียบกับออดระดับ 23 มม. ส่งผลให้ครอบคลุมเสียงได้กว้างขึ้นในการติดตั้งแบบเปิดหน้า
ความถี่กลาง 2800Hz — อักขระโทนเสียงต่ำกว่ารุ่น 3000Hz หรือ 3700Hz เหมาะสำหรับการใช้งานที่ต้องการการแจ้งเตือนแบบเจาะน้อยกว่า
ปริมาณการใช้กระแสไฟคงที่ 8mA ที่ 12VDC — ทำให้การวางแผนงบประมาณด้านพลังงานง่ายขึ้น การออกแบบหลายโหลด
ช่วงการจ่ายไฟ DC 3V ถึง 24V กว้าง — ใช้งานได้กับอุปกรณ์ที่ใช้แบตเตอรี่และ รางไฟฟ้าอุตสาหกรรม 12V/24V
รองรับการบัดกรีแบบคลื่นและการบัดกรีแบบแมนนวล — เป็นไปตามกระบวนการประกอบรูทะลุมาตรฐาน
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric Active Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | — |
| แรงดันไฟฟ้าที่ใช้งาน | 3–24 โวลต์กระแสตรง | — |
| ความถี่เรโซแนนซ์ | 2800 ± 500 เฮิรตซ์ | — |
| เอาต์พุตเสียงที่ 10 ซม | ≥90 เดซิเบล (ต่ำสุด 90) | ทดสอบด้วยคลื่นสี่เหลี่ยม 12Vp‑p, 2800Hz, 10 ซม. ข้อมูลประสิทธิภาพของไดรฟ์ DC มีให้บริการตามคำขอ |
| การบริโภคในปัจจุบัน | 8 mA (ทั่วไป) | ที่แรงดันไฟฟ้าที่กำหนด รายงานการทดสอบอาจระบุ ≤8mA; ติดต่อ MEIDI เพื่อขอข้อมูลแบทช์ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +80 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |

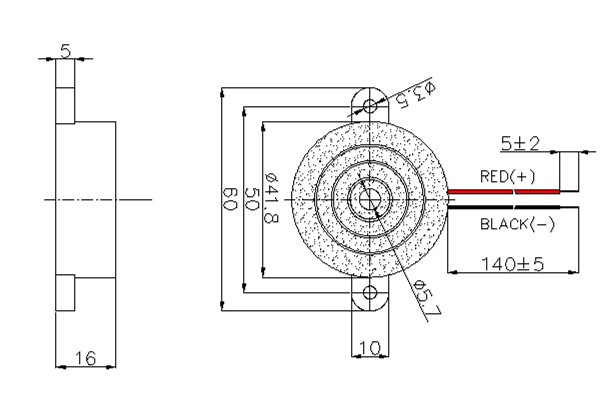

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ41.8 ± 0.3 × 16 ± 0.2 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 12 ก | — |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ความจุ | 12 ± 40% nF | ค่าอ้างอิงต่อส่วนหัวข้อกำหนด ไม่ได้วัดจากตัวอย่างเดี่ยวๆ |
| ประเภทการติดตั้ง | ทะลุรู | คลื่น / ประสานด้วยตนเอง |
แผงควบคุมอุตสาหกรรมและตัวบ่งชี้สถานะของเครื่องจักรที่ต้องการการแจ้งเตือนความถี่ต่ำ
สัญญาณเสียงจากยานยนต์ (เตือนให้คาดเข็มขัดนิรภัย, ไฟเตือนไฟหน้า, เสียงบี๊บของเซ็นเซอร์จอดรถ)
สัญญาณเตือนอุปกรณ์ทางการแพทย์ (จอภาพผู้ป่วย ปั๊มแช่ อุปกรณ์วินิจฉัย)
เครื่องส่งเสียงระบบรักษาความปลอดภัยและสัญญาณแจ้งเตือนเหตุเพลิงไหม้ซึ่งครอบคลุมเสียงได้กว้างกว่าซึ่งเป็นประโยชน์
เครื่องสำรองไฟ (UPS) และอุปกรณ์จ่ายไฟพร้อมแรงดัน DC บัส
ซุ้มข้อมูลสาธารณะ จอแสดงการจัดการคิว และแผงประกาศเกี่ยวกับการขนส่ง
MEIDI ผลิต 4216 Active Piezoelectric Buzzer ในโรงงานผลิตในมณฑลเจียงซู ซึ่งติดตั้งด้วย สายการประกอบอัตโนมัติสำหรับออดเพียโซอิเล็กทริก, เครื่องฉีดพลาสติกสำหรับตัวเรือน ABS, และสถานีทดสอบเสียงโดยเฉพาะ แต่ละชุดการผลิตต้องมีเจ็ดรายการ โปรโตคอลความน่าเชื่อถือซึ่งรวมถึงการสัมผัสความชื้น การจัดเก็บที่อุณหภูมิสูงและต่ำ วงจรความร้อน การทดสอบการตก ความทนทานต่อการสั่นสะเทือน และการต้านทานความร้อนของโลหะบัดกรี พารามิเตอร์การทดสอบถูกตั้งค่าเป็นระดับข้อมูลจำเพาะ HND‑4216
ระบบการจัดการคุณภาพดำเนินการภายใต้ ISO9001 มีการตรวจสอบวัสดุที่เข้ามา ใช้การควบคุมในกระบวนการ และทำการทดสอบเสียงขั้นสุดท้าย 100% ระดับความดันเสียง ความถี่เรโซแนนซ์ และการสิ้นเปลืองกระแสไฟได้รับการตรวจสอบแล้ว ตรวจสอบให้แน่ใจว่าสอดคล้องกับข้อกำหนดที่เผยแพร่ สำหรับการสั่งซื้อซ้ำเป็นชุด ความสม่ำเสมอจะถูกรักษาไว้โดยการติดตามกระบวนการทางสถิติ

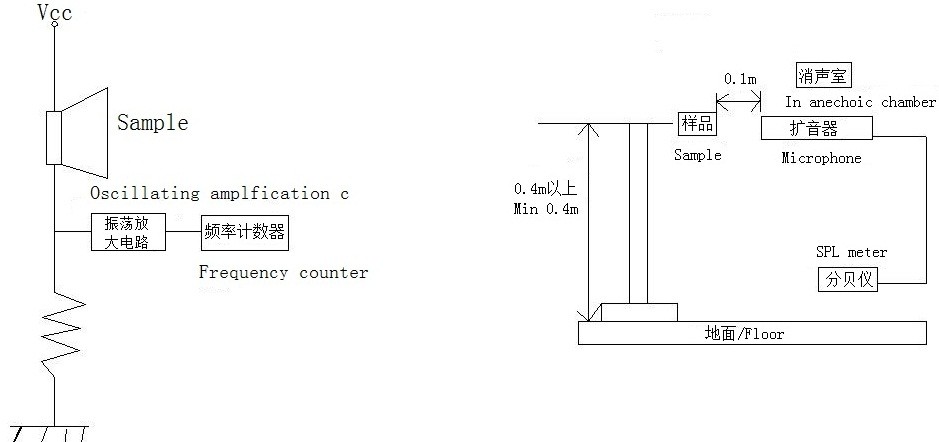

มีรายงานผลการทดสอบสิบตัวอย่างสำหรับรุ่น HND-4216 ทำการวัดแล้ว ด้วยคลื่นสี่เหลี่ยม 12Vp‑p ที่ 2800Hz ที่ 10 ซม. ค่า SPL ที่บันทึกไว้มีตั้งแต่ 101dB ถึง 107dB ซึ่งทั้งหมดเกินข้อกำหนดขั้นต่ำ 90dB ความถี่เรโซแนนซ์ อยู่ระหว่าง 2860Hz ถึง 2950Hz ภายในหน้าต่าง 2800±500Hz มิติ การวัดยืนยันการปฏิบัติตามการออกแบบ Φ41.8×16มม.
| ตัวอย่าง | เอสพีแอล (เดซิเบล) | ความถี่ (เฮิร์ตซ์) | เส้นผ่านศูนย์กลาง (มม.) | ความสูง (มม.) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
สรุป: ผ่าน ลักษณะและขั้วเป็นที่ยอมรับได้ ข้อมูลการบริโภคในปัจจุบัน ไม่รวมอยู่ในรายงานการทดสอบนี้ โปรดดูตารางพารามิเตอร์สำหรับ 8mA ข้อกำหนด ติดต่อ MEIDI สำหรับการวัดกระแสเฉพาะแบทช์
1. ทำงานภายในช่วง 3–24 VDC เท่านั้น แรงดันไฟฟ้าที่อยู่นอกช่วงนี้อาจทำให้เสียหายได้ ออสซิลเลเตอร์ภายในหรือไดอะแฟรมเพียโซ
2. ตัวเรือนไม่ได้ถูกปิดผนึก ป้องกันน้ำ ฟลักซ์ตกค้าง หรือกาวจาก เข้าสู่พอร์ตเสียงซึ่งสามารถเปลี่ยนความถี่และลดเอาต์พุตได้
3. หลีกเลี่ยงการสัมผัสกับก๊าซที่มีฤทธิ์กัดกร่อน (H₂S, SO₂ ฯลฯ) และความชื้นสูง สภาวะดังกล่าวอาจทำให้หน้าสัมผัสภายในออกซิไดซ์และทำให้ประสิทธิภาพลดลง

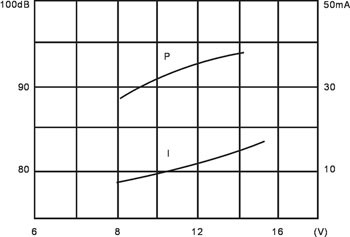

4. ระดับความดันเสียงได้รับอิทธิพลจากแรงดันแหล่งจ่ายและกระแสแหล่งจ่าย ความสามารถ ตรวจสอบว่าวงจรไดรฟ์ของคุณตรงตามพารามิเตอร์ที่ต้องการ
5. ตรวจสอบให้แน่ใจว่าพอร์ตอะคูสติกด้านหน้าไม่มีสิ่งกีดขวาง การอุดตันจะลดลง SPL และเปลี่ยนความถี่ที่มีประสิทธิผล
6. เก็บในบรรจุภัณฑ์เดิมที่ผึ่งให้แห้งจนกระทั่งประกอบเพื่อป้องกันความชื้น การดูดซึมและการเกิดออกซิเดชันของพิน
1. HND-4216 แตกต่างจากรุ่นที่มีเส้นผ่านศูนย์กลางเล็กกว่าในกลุ่มผลิตภัณฑ์ MEIDI อย่างไร

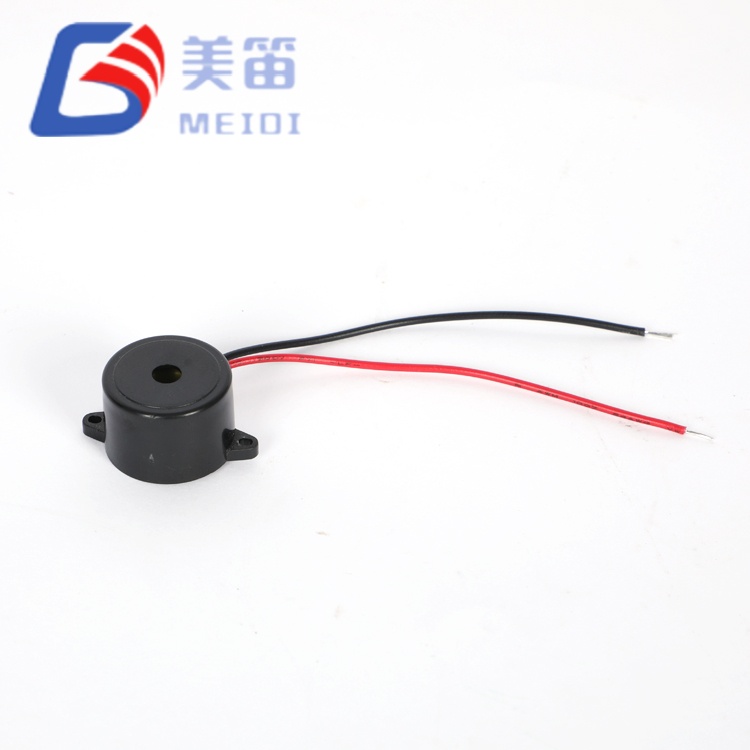

4216 Active Piezoelectric Buzzer ใช้ไดอะแฟรม Φ41.8 มม. และหนัก 12 ก. เทียบกับ Φ23.0 มม. และ 5 ก. สำหรับซีรีส์ HND-2316 ความถี่เรโซแนนซ์ของมันคือ 2800 ± 500Hz ต่ำกว่า ตัวเลือก 3000Hz หรือ 3700Hz ปริมาณการใช้กระแสไฟระบุไว้ที่ 8mA ในขณะที่ ซีรีย์ 23 มม. อาจดึงกระแสสูงสุด 10mA
2. เงื่อนไขการทดสอบแรงดันเสียงที่แน่นอนสำหรับ HND-4216 คืออะไร?
ข้อกำหนดแสดงรายการ ≥90dB โปรโตคอลการทดสอบใช้คลื่นสี่เหลี่ยม 12Vp‑p ที่ 2800Hz วัดที่ 10 ซม. สำหรับเส้นโค้ง SPL ของไดรฟ์ DC หรือการตั้งค่าการทดสอบทางเลือก โปรดติดต่อ MEIDI กับความต้องการของคุณ
3. เหตุใดรายงานผลการทดสอบจึงขาดข้อมูลการบริโภคในปัจจุบัน
รายงานการทดสอบมาตรฐานประกอบด้วยการตรวจสอบ SPL ความถี่ และมิติ ปัจจุบัน ปริมาณการใช้ระบุเป็น 8mA ในตารางพารามิเตอร์ผลิตภัณฑ์ แบตช์ปัจจุบัน สามารถให้การตรวจสอบตามคำขอ
4. HND-4216 จำเป็นต้องมีระยะห่างจาก PCB เท่าใด
เส้นผ่านศูนย์กลางของร่างกายคือ Φ41.8±0.3 มม. ติดต่อ MEIDI สำหรับรูที่แนะนำ การวาดรูปแบบและโซนแยกเพื่อให้แน่ใจว่ามีระยะห่างและประสิทธิภาพเสียงที่เหมาะสม
5. มวล 12 กรัม ส่งผลต่อความน่าเชื่อถือในการติดตั้งอย่างไร
มวล 12 ก. สูงกว่าออดขนาดเล็ก ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ข้อต่อบัดกรีทะลุรูควรได้รับการประเมินความเครียดทางกล MEIDI สามารถให้คำแนะนำในการติดตั้งได้เมื่อมีการร้องขอ
6. เหตุใดรายงานการทดสอบจึงใช้คลื่นสี่เหลี่ยมสำหรับออดที่ทำงานอยู่
HND-4216 ได้รับการจัดอันดับสำหรับการทำงาน DC ที่มีการสั่นภายใน 12Vp‑p คลื่นสี่เหลี่ยมที่ 2800Hz เป็นเงื่อนไขการกำหนดคุณลักษณะมาตรฐาน ประสิทธิภาพของดีซี ข้อมูลมีจำหน่ายแยกต่างหาก
หากต้องการขอรับเอกสารข้อมูลฉบับเต็ม แบบเขียนแบบเครื่องกล แผนการตอบสนองความถี่ SPL หรือข้อมูลการทดสอบความน่าเชื่อถือสำหรับ HND-4216 โปรดติดต่อ MEIDI กับคุณ รายละเอียดการสมัคร โดยปกติแล้วฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับภายในหนึ่งวันทำการ
