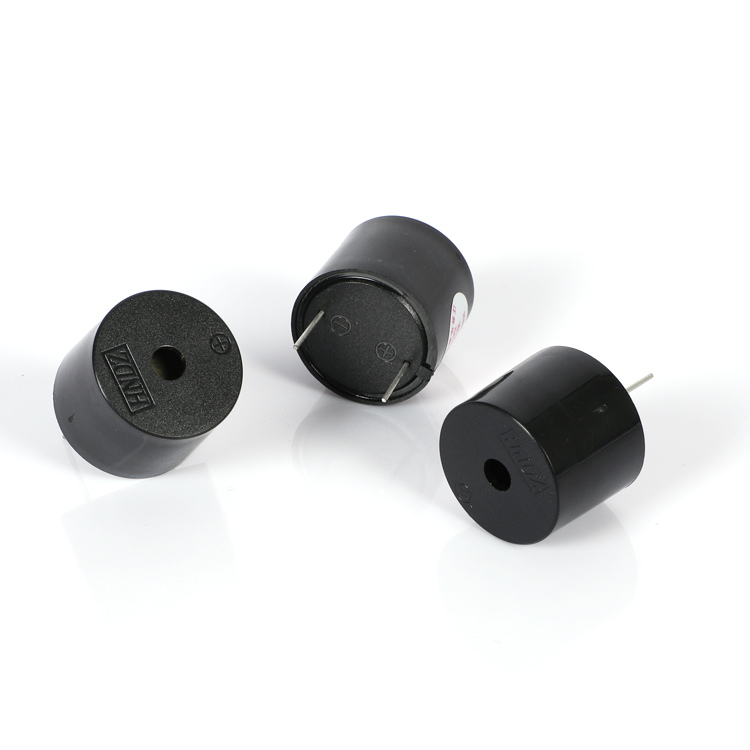

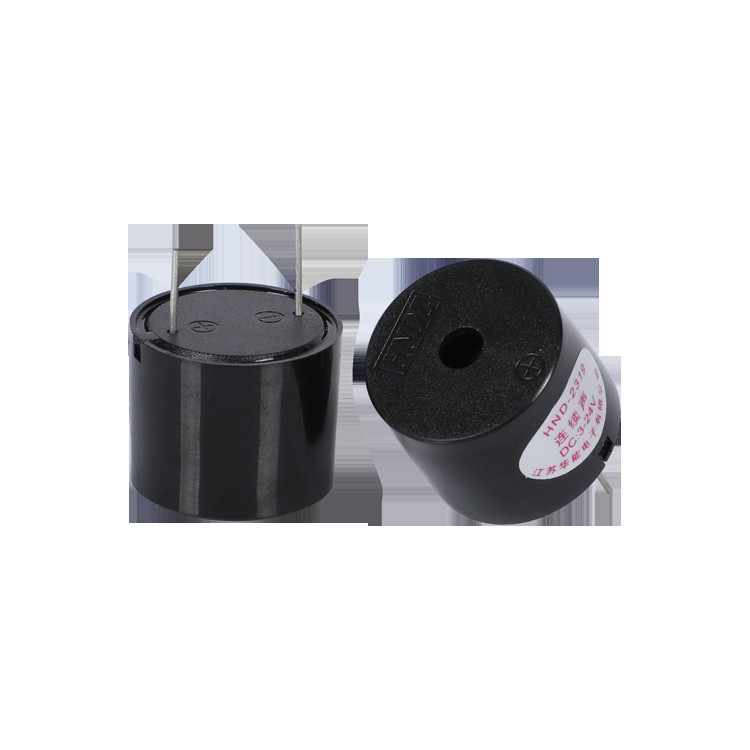

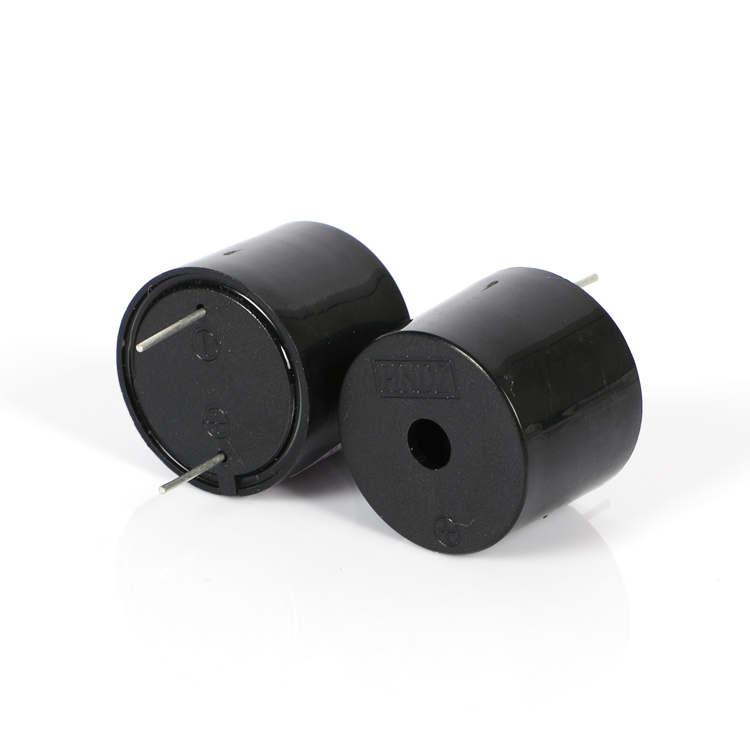

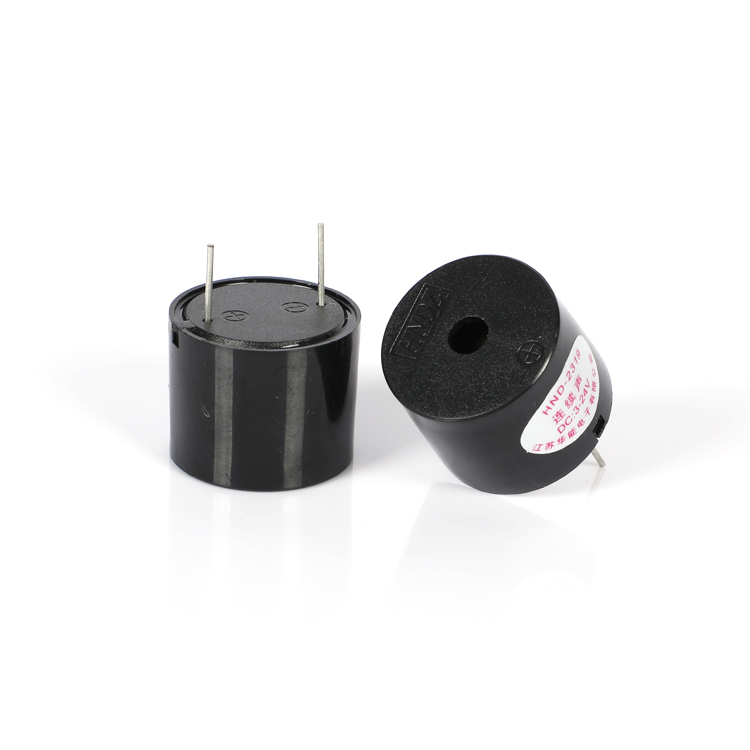

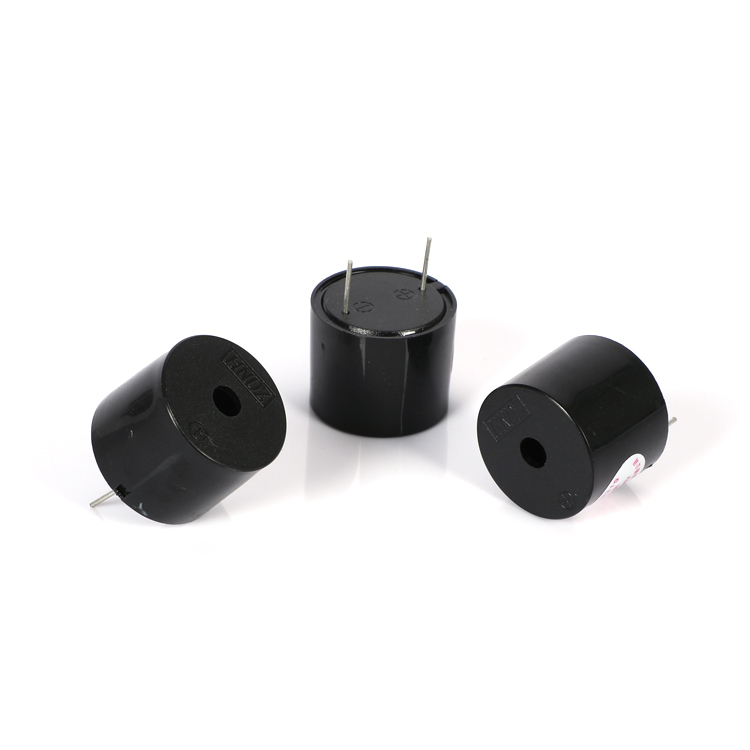

HND-2319 เป็นออดเพียโซอิเล็กทริกแบบแอคทีฟเส้นผ่านศูนย์กลาง 23 มม. พร้อมวงจรขับเคลื่อนในตัว ตั้งอยู่ในตัวถัง ABS สีดำ 2319 Active Piezoelectric Buzzer ทำงานในช่วงการจ่ายไฟ DC 3V ถึง 24V และสร้าง โทนเสียง 3700Hz ที่กำหนดที่พิกัด 12VDC ตัวเรือนสูง 19 มม. เมื่อเทียบกับรุ่น 16 มม ในระดับเส้นผ่านศูนย์กลางเดียวกัน จะทำให้มีห้องเก็บเสียงที่ขยายใหญ่ขึ้นซึ่งมีส่วนช่วยใน ลักษณะวรรณยุกต์ที่แตกต่าง ปริมาณการใช้กระแสไฟฟ้าระบุไว้ที่ ≤10mA ภายใต้มาตรฐาน เงื่อนไขการทดสอบ 12Vp‑p, 3700Hz ด้วยมวล 5 กรัม และรอยเจาะทะลุที่เหมือนกัน สำหรับซีรีส์ HND-2316 ออดนี้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการออกแบบที่ต้องการความถี่ที่สูงกว่า ความถี่ในการแจ้งเตือนโดยไม่ต้องเปลี่ยนเค้าโครง PCB
วงจรออสซิลเลชันในตัว — แรงดันไฟฟ้า DC สร้างโทนเสียง 3700Hz โดยตรง
อัตรา 12 VDC, ช่วงการทำงาน 3–24 VDC
เอาต์พุตเสียง ≥90 dB ที่ 10 ซม. ต่ำกว่า 12 Vp‑p, คลื่นสี่เหลี่ยม 3700 Hz
การสิ้นเปลืองกระแสไฟ ≤10 mA ที่ความถี่และแรงดันไฟฟ้าที่กำหนด
ตัวเรือน ABS สีดำ Φ23×19 มม. การติดตั้งผ่านรู หนัก 5 กรัม
H2319 Active Piezoelectric Buzzer ได้รับการปรับให้เป็นความถี่เรโซแนนซ์ที่ 3700±500Hz สิ่งนี้จะวางเอาต์พุต ในย่านความถี่เสียงที่สูงกว่า 3000Hz HND‑2316 ทำให้เหมาะสำหรับ สภาพแวดล้อมที่ต้องการการแจ้งเตือนที่คมชัดและเจาะลึกยิ่งขึ้น เช่น แผนเปิด พื้นอุตสาหกรรมหรือสถานีการแพทย์ที่มีเสียงรบกวนรอบข้าง ±500Hz แถบความอดทนช่วยให้เกิดการเปลี่ยนแปลงการผลิตตามปกติโดยยังคงรักษาโทนเสียงไว้ภายใน ช่วงการรับรู้ที่สม่ำเสมอ
ความสูงของตัวเรือน 19 มม. สร้างปริมาตรช่องภายในที่ใหญ่กว่าขนาด 16 มม ตัวแปร ในการออกแบบออดเพียโซอิเล็กทริก ปริมาตรของช่องจะส่งผลต่อเฮล์มโฮลทซ์ การสั่นพ้องของมวลอากาศที่ล้อมรอบและสามารถส่งผลต่อระดับความดันเสียงได้ และการกำหนดความถี่ ในขณะที่ HND‑2319 และ HND‑2316 ใช้ร่วมกัน 23 มม เส้นผ่านศูนย์กลางของไดอะแฟรม ปริมาตรภายในเพิ่มเติมใน HND-2319 จะเปลี่ยน ลักษณะอิมพีแดนซ์ของเสียง ส่งผลให้มีเอาต์พุตโทนเสียงที่ชัดเจน
ทั้งสองรุ่นมีระยะห่างระหว่างพินและรอยพิมพ์ PCB ที่เหมือนกัน ช่วยให้นักออกแบบสามารถ เพื่อประเมินความถี่ต่างๆ โดยไม่ต้องเปลี่ยนบอร์ด มวล 5g คือ สามารถจัดการได้สำหรับข้อต่อบัดกรีทะลุรูมาตรฐานภายใต้การทำงานปกติ ระดับการสั่นสะเทือน
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric Active Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | — |
| แรงดันไฟฟ้าที่ใช้งาน | 3–24 โวลต์กระแสตรง | — |
| ความถี่เรโซแนนซ์ | 3700 ± 500 เฮิรตซ์ | — |
| เอาต์พุตเสียงที่ 10 ซม | ≥90เดซิเบล | คลื่นสี่เหลี่ยม 3700 Hz, 12 Vp‑p |
| การบริโภคในปัจจุบัน | ≤10 มิลลิแอมป์ | คลื่นสี่เหลี่ยม 3700 Hz, 12 Vp‑p; ส่วนหัวของรายงานการทดสอบอาจแสดงรายการค่าอ้างอิงที่แตกต่างกัน — ดูสรุปรายงานการทดสอบ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +80 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ23 ± 0.5 × 19 ± 0.3 มม | ร่างกายเท่านั้น; ความอดทนในการวาดภาพ± 0.5 มม. เว้นแต่จะระบุไว้ |
| น้ำหนัก | 5 ก | — |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ความจุ | 12 ± 40% nF | ค่าอ้างอิงต่อส่วนหัวข้อกำหนด ไม่ได้รับการยืนยันต่อตัวอย่าง |
| ประเภทการติดตั้ง | ทะลุรู | คลื่น / ประสานด้วยตนเอง |
ตัวบ่งชี้สถานะเครื่องจักรอุตสาหกรรมที่มีการแจ้งเตือน 3700Hz ตัดผ่านเสียงรบกวนพื้นหลังความถี่ต่ำ
อุปกรณ์ตรวจสอบทางการแพทย์ที่ต้องการเสียงเตือนที่ชัดเจนแยกจากเสียงของอุปกรณ์ 3000Hz
แผงสัญญาณเตือนภัยและระบบควบคุมการเข้าออกพร้อมชุด PCB ทะลุผ่าน
คำเตือนแผงหน้าปัดรถยนต์ (เสียงเปิดประตู เตือนไฟหน้า) โดยใช้แหล่งจ่ายไฟ 12V DC
เครื่องสำรองไฟและหน่วยจ่ายไฟที่ทำงานบนบัส 12–24V DC
เครื่องใช้ไฟฟ้าและอุปกรณ์จำหน่ายสินค้าอัตโนมัติได้รับประโยชน์จากเสียงตอบรับที่มีระดับเสียงสูงกว่า
2319 Active Piezoelectric Buzzer ประกอบขึ้นในโรงงานผลิตในมณฑลเจียงซูของ MEIDI ซึ่งการผลิต การไหลประกอบด้วยการฉีดขึ้นรูปตัวเรือน ABS, การเชื่อมไดอะแฟรมแบบเพียโซ, ประกอบ PCB ด้วย วงจรขับเคลื่อน และการเชื่อมด้วยอัลตราโซนิกขั้นสุดท้ายหรือการยึดเชิงกลของกรอบหุ้ม สถานีทดสอบอัตโนมัติจะวัดระดับความดันเสียง ความถี่เรโซแนนซ์ และกระแส การใช้แต่ละยูนิตภายใต้เงื่อนไข 12Vp‑p, 3700Hz ที่ระบุ
ชุดการผลิตแต่ละชุดจะถูกสุ่มตัวอย่างสำหรับลำดับความน่าเชื่อถือเจ็ดรายการ ได้แก่ การสัมผัสกับความชื้น การจัดเก็บที่อุณหภูมิสูง การจัดเก็บที่อุณหภูมิต่ำ การหมุนเวียนด้วยความร้อน การทดสอบการตกกระแทก การสั่นสะเทือน ความอดทนและการต้านทานความร้อนของบัดกรี พารามิเตอร์การทดสอบสอดคล้องกับของ HND-2319 ความถี่ 3700Hz และข้อมูลจำเพาะของตัวเครื่อง 19 มม. การทดสอบเหล่านี้เป็นส่วนหนึ่งของ ISO9001 ของ MEIDI ระบบคุณภาพและได้รับการออกแบบเพื่อตรวจสอบเสถียรภาพการปฏิบัติงานภายใต้สภาพแวดล้อม ความเครียดที่มักพบในการขนส่ง การจัดเก็บ และการใช้งานขั้นสุดท้าย
มีรายงานผลการทดสอบสิบตัวอย่างสำหรับรุ่น HND‑2319 ได้ทำการทดสอบ ด้วยคลื่นสี่เหลี่ยม 12Vp‑p ที่ 3700Hz ค่า SPL ที่วัดได้มีตั้งแต่ 99dB ถึง 105dB ซึ่งทั้งหมดเกินค่าต่ำสุด ≥90dB การอ่านค่าปัจจุบันมีตั้งแต่ 5.00mA ถึง 5.33mA ซึ่งต่ำกว่าข้อกำหนด ≤10mA ในตารางพารามิเตอร์ การวัดความถี่อยู่ระหว่าง 3620Hz ถึง 3780Hz ภายในช่วง หน้าต่าง 3700 ± 500Hz การตรวจสอบมิติยืนยันการปฏิบัติตาม ความคลาดเคลื่อนในการออกแบบ Φ23×19 มม.
หมายเหตุ: ส่วนหัวของรายงานการทดสอบอ้างอิงถึงขีดจำกัดปัจจุบันที่ ≤15mA ซึ่งแตกต่างออกไป จากค่า ≤10mA ที่ระบุไว้ในตารางพารามิเตอร์ผลิตภัณฑ์ เพื่อความถูกต้อง ข้อกำหนดปัจจุบันที่ใช้กับคำสั่งซื้อของคุณ โปรดติดต่อ MEIDI กับคุณ ข้อกำหนด ข้อมูลตัวอย่างแสดงให้เห็นถึงการกระจายโดยทั่วไป แต่ไม่ได้เป็นเช่นนั้น ถือเป็นช่วงประสิทธิภาพที่รับประกัน
| ตัวอย่าง | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความถี่ (เฮิร์ตซ์) | เส้นผ่านศูนย์กลาง (มม.) | ความสูง (มม.) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
สรุป: ผ่าน ลักษณะ ขั้ว และทิศทางของเทปเป็นไปตามข้อกำหนด
1. ทำงานอย่างเคร่งครัดภายในช่วง 3–24 VDC แรงดันไฟฟ้าที่เกินกว่านี้อาจทำให้เกิด ความเสียหายถาวรต่อวงจรการสั่นภายใน
2. ผลิตภัณฑ์นี้ไม่ได้ปิดผนึก หลีกเลี่ยงน้ำ สารตกค้างของฟลักซ์ หรือสารยึดเกาะ ผ่านพอร์ตเสียงซึ่งสามารถปรับเปลี่ยนการตอบสนองความถี่และลดเอาต์พุตได้
3. การสัมผัสกับก๊าซที่มีฤทธิ์กัดกร่อนหรือความชื้นสูงอาจทำให้องค์ประกอบเพียโซเสื่อมคุณภาพ และหน้าสัมผัสทองเหลืองเมื่อเวลาผ่านไป จัดเก็บและดำเนินการในสภาพแวดล้อมที่มีการควบคุม
4. ระดับความดันเสียงขึ้นอยู่กับแรงดันไฟฟ้าและความสามารถกระแสไฟของแหล่งจ่าย ตรวจสอบว่าวงจรไดรฟ์ของคุณสามารถจ่ายกระแสไฟเพียงพอภายใต้โหลดได้
5. รักษาพอร์ตเสียงด้านหน้าให้ชัดเจน สิ่งกีดขวาง แผ่นกั้น หรืออย่างแน่นหนา ฝาครอบที่ติดตั้งจะลด SPL และเปลี่ยนความถี่ที่มีประสิทธิภาพ
6. เก็บในบรรจุภัณฑ์เดิมที่ผึ่งให้แห้งจนกระทั่งประกอบเพื่อป้องกันความชื้น การดูดซับและการเกิดออกซิเดชันของพิน
1. HND-2319 แตกต่างจาก HND-2316 ในกลุ่มผลิตภัณฑ์ MEIDI อย่างไร
2319 Active Piezoelectric Buzzer ได้รับการปรับเป็น 3700±500Hz ด้วยความสูงของตัวเครื่อง 19 มม. ในขณะที่ HND-2316 ทำงานที่ 3000±500Hz ด้วยความสูง 16 มม. ทั้งสองมีเส้นผ่านศูนย์กลาง 23 มม. เหมือนกัน, อัตรา 12VDC, การทำงาน 3–24VDC ระยะและรอยเท้าทะลุผ่าน ความแตกต่างหลักคือความถี่ วงดนตรีและการกวาดล้างแนวตั้ง
2. ความถี่เรโซแนนซ์ 3700 Hz มีความสำคัญอย่างไร
โทนเสียง 3700Hz ครอบครองย่านความถี่เสียงที่สูงกว่า 3000Hz ทำให้ คมชัดยิ่งขึ้น สิ่งนี้อาจเป็นประโยชน์ในสภาพแวดล้อมที่มีเสียงดัง หรือการใช้งานที่ออดหลายตัวต้องการการแยกความถี่ที่แตกต่างกัน สามารถให้ข้อมูลการกวาดความถี่ได้ตามคำขอ
3. เหตุใดรายงานการทดสอบจึงแสดงกระแส ≤15 mA ในขณะที่ตารางพารามิเตอร์ระบุ ≤10 mA
ความคลาดเคลื่อนระหว่างส่วนหัวรายงานการทดสอบ (≤15mA) และผลิตภัณฑ์ ตารางพารามิเตอร์ (≤10mA) เป็นเอกสารที่ไม่สอดคล้องกัน ตัวอย่างที่วัดได้ ค่าคงที่ประมาณ 5mA ติดต่อ MEIDI เพื่อยืนยันความถูกต้อง ข้อกำหนดสำหรับการจัดซื้อของคุณ
4. HND-2319 จำเป็นต้องมีระยะห่างในแนวตั้งเท่าใด
ความสูงของตัวเครื่องคือ 19.0±0.3 มม. ควรอนุญาตให้มีพื้นที่เพิ่มเติมสำหรับ ส่วนที่ยื่นออกมาของตะกั่วทะลุรูและเนื้อบัดกรี รายละเอียดทางกล มีภาพวาดจาก MEIDI
5. ฉันสามารถสลับ HND-2319 เป็น HND-2316 ที่มีอยู่ได้หรือไม่
ใช่. ระยะห่างของพินและรูปแบบรู PCB เหมือนกัน ทางกายภาพเท่านั้น การเปลี่ยนแปลงคือความสูงที่เพิ่มขึ้น 3 มม. ตรวจสอบว่าตู้ของคุณ รองรับโปรไฟล์ที่สูงขึ้นก่อนการเปลี่ยน
6. เหตุใดรายงานการทดสอบจึงใช้คลื่นสี่เหลี่ยมสำหรับออดที่ทำงานอยู่
HND‑2319 ได้รับการออกแบบมาเพื่อการทำงาน DC โดยมีการสั่นในตัว คลื่นสี่เหลี่ยม 12Vp‑p เป็นเงื่อนไขการกำหนดลักษณะมาตรฐาน ใช้ในรายงานการทดสอบ ข้อมูลประสิทธิภาพของไดรฟ์ DC มีแยกจำหน่าย
สำหรับเอกสารข้อมูลทางเทคนิคที่สมบูรณ์ เส้นโค้งลักษณะความถี่ กระแส การชี้แจงข้อกำหนดหรือแบบร่างรอยเท้า PCB สำหรับ HND‑2319 โปรดติดต่อ MEIDI เพื่อแจ้งรายละเอียดการสมัครของคุณ โดยปกติแล้วฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับภายในหนึ่งวันทำการ
