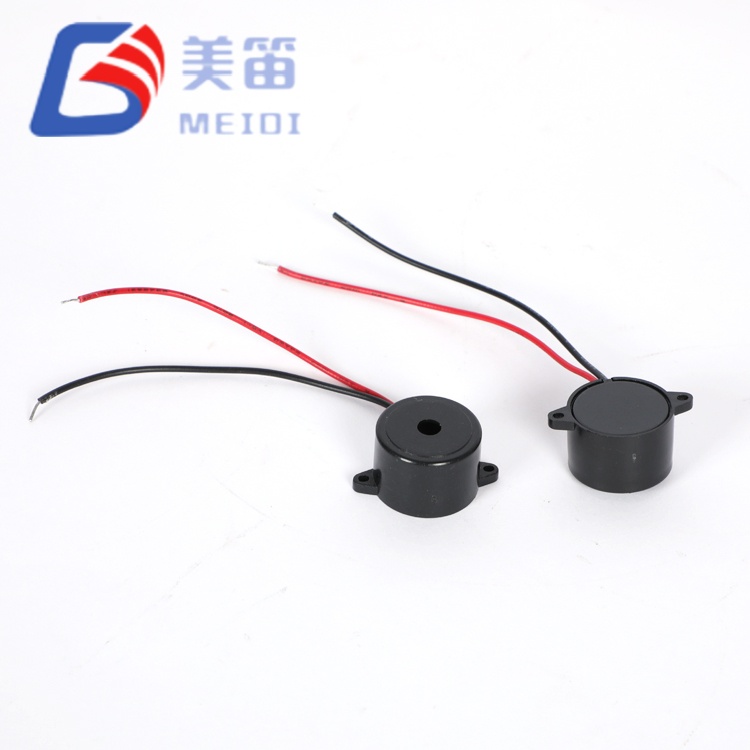

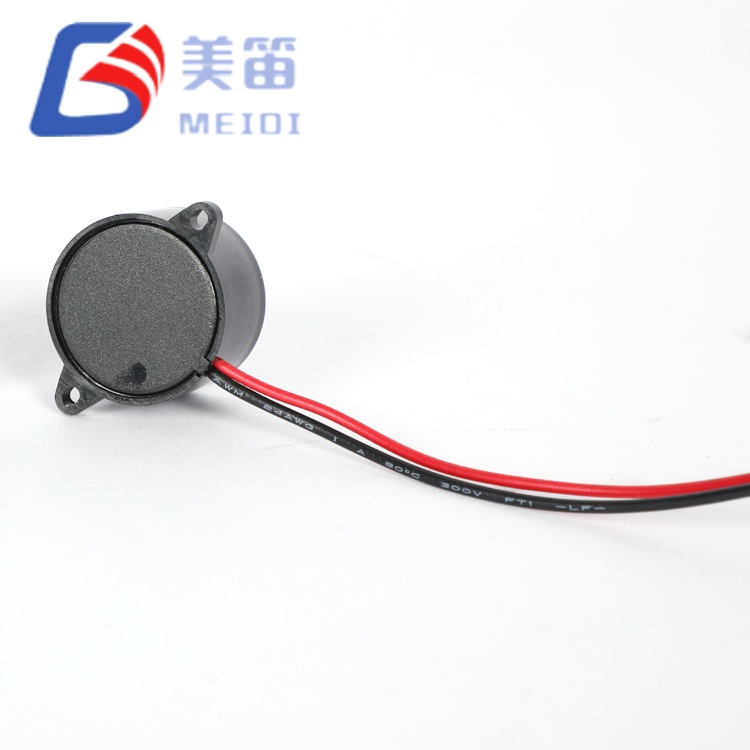

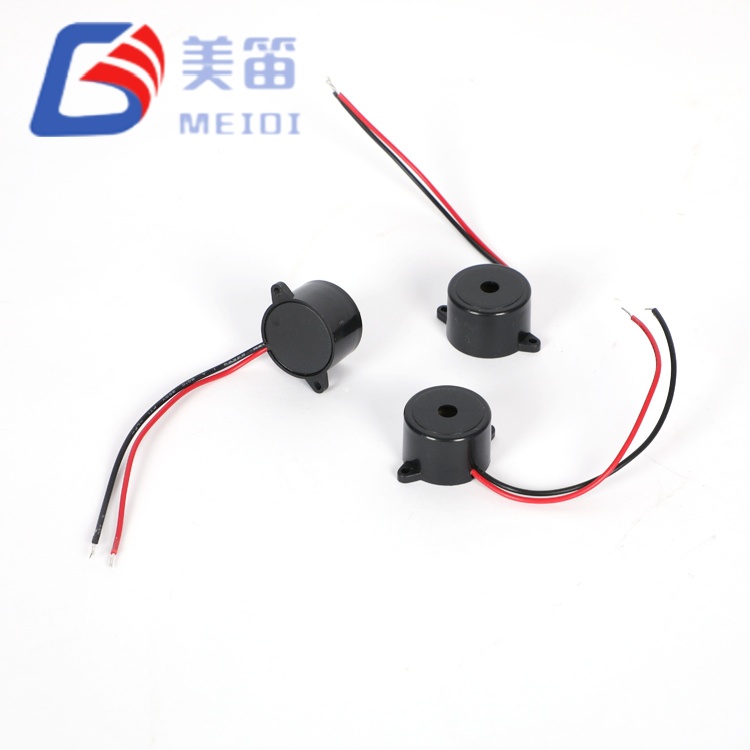

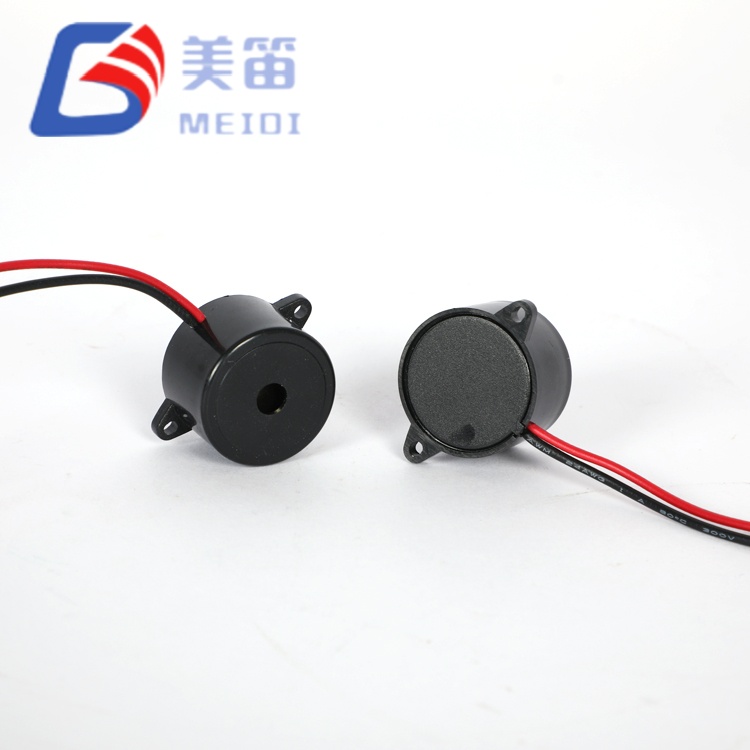

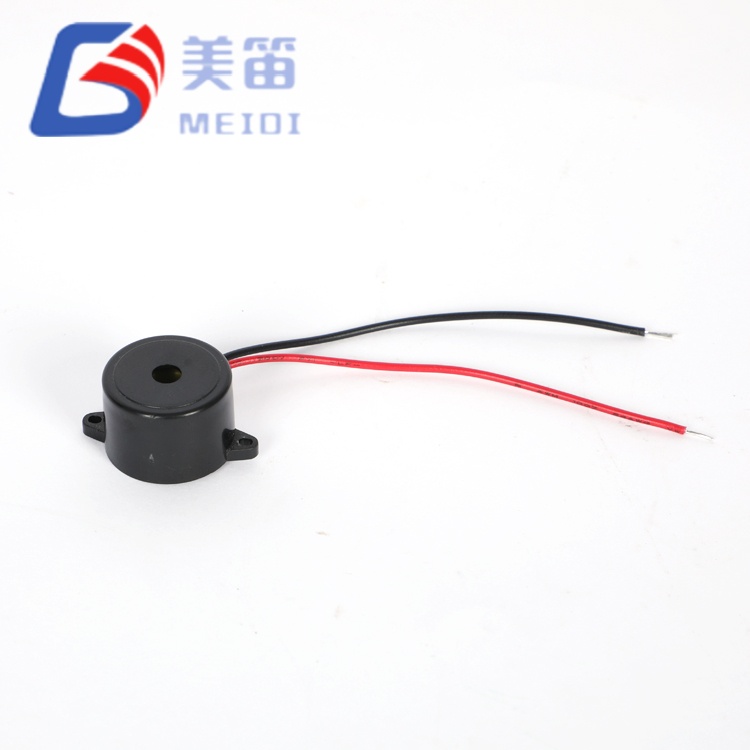

HND‑2316L คือการกำหนดค่าสายตะกั่วของแพลตฟอร์มออดเซอร์แบบแอ็คทีฟขนาด 23 มม. ของ MEIDI โดยผสานรวมอะคูสติกเอ็นจิ้นและวงจรขับเคลื่อนแบบเดียวกันเข้ากับ Buzzer เพียโซอิเล็กทริกแบบแอคทีฟ 2316 รูทะลุพร้อมสายไฟ แต่แทนที่พิน PCB ด้วยลีดลอย ทำให้สามารถแยกแหล่งกำเนิดเสียงออกจาก แผงวงจร ออสซิลเลเตอร์ในตัวตอบสนองต่อแหล่งจ่ายไฟ DC ใดๆ ระหว่าง 3V ถึง 24V และให้โทนเสียง 3000Hz ที่พิกัด 12VDC ระดับความดันเสียงจะสูงถึง อย่างน้อย 90dB วัดที่ 10 ซม. ตัวเรือน ABS ยังคงขนาด Φ23×16 มม. และชุดประกอบทั้งหมดมีน้ำหนัก 5 กรัม ส่วนนี้มักระบุเมื่อมีเสียงกริ่ง จะต้องติดตั้งไว้ด้านหลังกระจังหน้า ภายในประตูแบบบานพับ หรือที่ความสูงที่แตกต่างกัน จากตู้อิเล็กทรอนิกส์หลัก
การสิ้นสุดสายตะกั่วสำหรับการวางตำแหน่งระยะไกลให้ห่างจาก PCB
ประสิทธิภาพทางไฟฟ้าและเสียงเหมือนกับ HND‑2316: ≥90dB, 3000Hz
วงจรขับเคลื่อนในตัว — อัตรา 12 VDC, ช่วงการทำงาน 3–24 VDC
ตัวเรือน ABS สีดำ Φ23×16มม. 5ก
MEIDI ผลิต 2316 Active Piezoelectric Buzzer พร้อมสายไฟในโรงงาน Jiangsu ซึ่งจะมีลำดับการประกอบ รวมถึงการเชื่อมด้วยเซรามิกเพียโซ การใส่ PCB การปิดตัวเรือน และส่วนเฉพาะ ขั้นตอนการบัดกรีลวดตะกั่ว สายไฟที่ปอกไว้ล่วงหน้าเป็นแบบบัดกรีด้วยมือหรือแบบบัดกรีต้านทาน ไปยังขั้วต่อออดภายใต้อุณหภูมิและเวลาพักที่ถูกตรวจสอบ การทดสอบแรงดึงคือ นำไปใช้กับตัวอย่างจากแต่ละล็อตเพื่อตรวจสอบความสมบูรณ์ทางกล สายตาม สิ่งที่แนบมา ทุกยูนิตจะถูกคัดกรองด้วยเสียง: SPL ความถี่ และกระแสคือ วัดที่ 12Vp‑p, 3000Hz โดยใช้สถานีทดสอบอัตโนมัติ อัตราการส่งผ่าน และการกระจาย SPL จะถูกบันทึกไว้สำหรับการตรวจสอบย้อนกลับเป็นชุด
ชุดความน่าเชื่อถือเจ็ดรายการแบบเดียวกับที่ใช้สำหรับ HND‑2316 (ความชื้น อุณหภูมิสูง การจัดเก็บ, การจัดเก็บที่อุณหภูมิต่ำ, การหมุนเวียนด้วยความร้อน, การตกหล่น, การสั่นสะเทือน, การต้านทานความร้อนของบัดกรี) ใช้กับตัวอย่าง HND‑2316L ผลการทดสอบมีให้สำหรับลูกค้าที่ต้องการ ข้อมูลคุณสมบัติซึ่งเป็นส่วนหนึ่งของกระบวนการอนุมัติส่วนประกอบ
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric Active Buzzer พร้อมสายไฟ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | — |
| แรงดันไฟฟ้าที่ใช้งาน | 3–24 โวลต์กระแสตรง | — |
| ความถี่เรโซแนนซ์ | 3000 ± 500 เฮิรตซ์ | — |
| เอาต์พุตเสียงที่ 10 ซม | ≥90เดซิเบล | คลื่นสี่เหลี่ยม 3000 Hz, 12 Vp‑p |
| การบริโภคในปัจจุบัน | ≤10 มิลลิแอมป์ | คลื่นสี่เหลี่ยม 3000 Hz, 12 Vp‑p; ตารางพารามิเตอร์ ≤10mA; ส่วนหัวของรายงานการทดสอบอาจอ้างอิง ≤15mA — ดูสรุปรายงานการทดสอบ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +80 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |

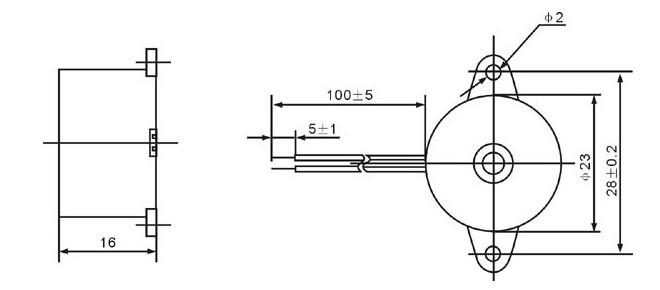

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ23 ± 0.5 × 16 ± 0.3 มม | ร่างกายเท่านั้น; ความอดทนในการวาดภาพ± 0.5 มม. เว้นแต่จะระบุไว้ |
| น้ำหนัก | 5 ก | — |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ความจุ | 12 ± 40% nF | ค่าอ้างอิงต่อส่วนหัวข้อกำหนด ไม่ได้รับการยืนยันต่อตัวอย่าง |
| ประเภทการเชื่อมต่อ | สายไฟ | ประสานด้วยตนเองเพื่อนำไปสู่ |
เนื่องจาก 2316 Active Piezoelectric Buzzer พร้อม Wire Lead ไม่ถูกจำกัดโดยรอยเท้า PCB นักออกแบบจึงมีอิสระที่จะ วางตำแหน่งออดเพื่อให้ได้ยินเสียงสูงสุดหรือเพื่อให้พอดีกับรูปทรงของตู้ที่ไม่ปกติ แนวทางปฏิบัติบางประการช่วยรักษาความน่าเชื่อถือในระยะยาว:
จุดยึดลวด:ภายในกล่องหุ้มโฮสต์ ให้กำหนดเส้นทางสายไปยัง a แผงขั้วต่อแบบตายตัว หรือใช้มัดสายเคเบิลที่ติดตั้งไว้บนจุดยืนภายในระยะ 20–30 มม. จาก ร่างกายออด สิ่งนี้จะแยกข้อต่อที่บัดกรีออกจากการสั่นสะเทือนและการดึงโดยไม่ตั้งใจ
ข้อควรพิจารณาเกี่ยวกับความยาวของตะกั่ว:มีความยาวสายไฟมาตรฐานให้เลือก อีกต่อไป สามารถระบุตัวเลือกที่กำหนดเองได้ เมื่อระบุโอกาสในการขายแบบขยาย ให้พิจารณาการเพิ่ม ความต้านทานอนุกรมและผลกระทบเล็กน้อยต่ออินพุตเพียโซอิมพีแดนซ์สูง แต่ นอกจากนี้ยังมีศักยภาพในการแผ่ EMI จากออสซิลเลเตอร์ภายในของออด ก การจัดเรียงคู่บิดเกลียวหรือเม็ดเฟอร์ไรต์ขนาดเล็กสามารถบรรเทาปัญหานี้ได้ในวงจรที่มีความละเอียดอ่อน
อะคูสติกของสิ่งที่แนบมา:หากวางออดไว้ด้านหลังแผงที่มีรูพรุน หรือตะแกรง ตรวจสอบให้แน่ใจว่าพื้นที่เปิดอย่างน้อยเท่ากับเส้นผ่านศูนย์กลางพอร์ตเสียง การเปิดที่จำกัดอย่างเข้มงวดสามารถลด SPL ได้หลายเดซิเบล
การบัดกรีด้วยตนเองเพื่อนำไปสู่:อุณหภูมิเหล็ก 350 ± 10 ℃ เป็นเวลา 2–5 วินาที แนะนำให้ใช้ความร้อนกับสายไฟเป็นหลัก หลีกเลี่ยงการยกหรืองอ ลวดที่ทางออกของตัวเรือนระหว่างการขนย้าย
แผงอุปกรณ์ที่ติดตั้งออดไว้ที่แผงด้านหน้าและต่อสายกลับเข้ากับ บอร์ดควบคุมที่อยู่ลึกเข้าไปในแชสซี
เครื่องตรวจจับความปลอดภัยที่ต้องการเสียงเตือนที่ระดับความสูงเฉพาะ โดยแยกออกจากกัน จากเซ็นเซอร์อิเล็กทรอนิกส์
เครื่องจักรอุตสาหกรรมที่มีจุดแจ้งเตือนแบบกระจาย ทั้งหมดเชื่อมต่อกันโดยใช้ชุดสายไฟ ไปยังตัวควบคุมลอจิกเดียว
อุปกรณ์เสริมหลังการขายสำหรับยานยนต์ (ชุดเซ็นเซอร์จอดรถ ไฟแสดงจุดบอด) เสียงสัญญาณจะต่อเข้ากับวงจร 12V ที่มีอยู่
โครงการติดตั้งเพิ่มโดยแทนที่ออดที่ติดตั้งบน PCB ที่ล้มเหลวด้วยค่าเทียบเท่าสายไฟ เมื่อการปรับปรุงบอร์ดไม่สามารถทำได้

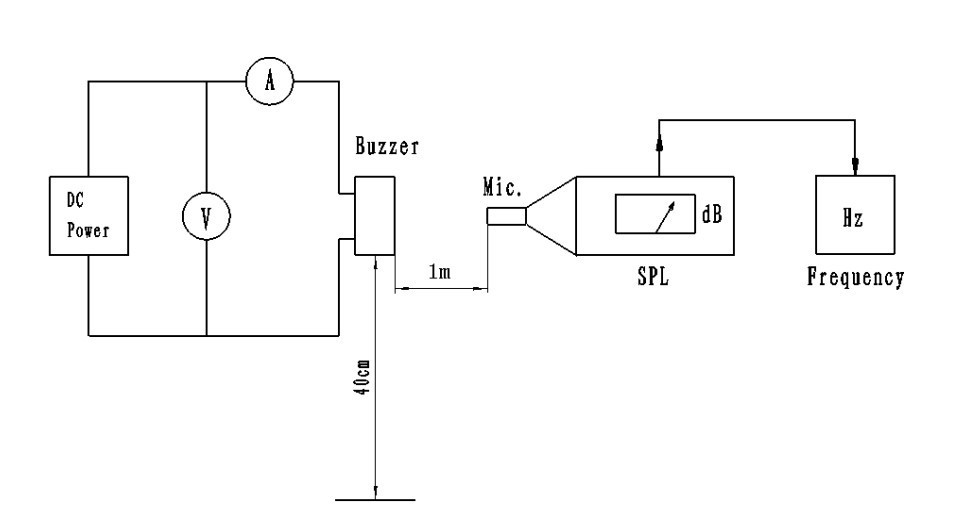

Buzzer เพียโซอิเล็กทริกแบบแอ็คทีฟรุ่น 2316 พร้อมสายไฟใช้โปรโตคอลการทดสอบเสียงแบบเดียวกับ HND‑2316: 12Vp‑p สี่เหลี่ยมจัตุรัส คลื่นที่ 3000Hz วัดที่ 10 ซม. ข้อมูลตัวอย่างยืนยัน SPL ≥90dB และความถี่ ภายใน 3000 ± 500Hz ส่วนหัวของรายงานการทดสอบบางรายการระบุขีดจำกัดปัจจุบันที่ ≤15mA ซึ่ง แตกต่างจากค่า ≤10mA ในตารางพารามิเตอร์ ในทางปฏิบัติวัดกระแส ค่าอยู่ต่ำกว่าขีดจำกัดทั้งสองอย่างสม่ำเสมอ สำหรับเอกสารประกอบการทดสอบ ตรงกับล็อตการจัดส่งเฉพาะ โปรดติดต่อ MEIDI
สรุป: ผ่าน ลักษณะ ขั้วไฟฟ้า และการต่อสายไฟเป็นไปตามมาตรฐานการยอมรับ
1. ใช้แรงดันไฟฟ้ากระแสตรงภายในหน้าต่าง 3–24V เท่านั้น ภาวะชั่วคราวที่อยู่นอกเหนือช่วงนี้ อาจทำให้ออสซิลเลเตอร์ IC เสียหายได้
2. ตัวเครื่องเปิดอยู่และไม่ได้ออกแบบให้ต้านทานของเหลวเข้า เก็บเสียงไว้ พอร์ตแห้งและปราศจากสารตกค้างของฟลักซ์
3. ในสภาพแวดล้อมที่มีก๊าซกัดกร่อน (แอมโมเนีย, สารประกอบซัลเฟอร์) ให้วาง ออดในช่องที่มีการป้องกัน หรือใช้การเคลือบคอนฟอร์เมอร์เฉพาะกับ บริเวณขั้วต่อ หลีกเลี่ยงไดอะแฟรมเสียง
4. SPL ขึ้นอยู่กับอุปทาน ตรวจสอบว่าแรงดันไฟและกระแสไฟที่ใช้ได้ ตอบสนองความต้องการของออดภายใต้ภาระ
5. อย่ากีดขวางพอร์ตเสียง แม้แต่การหุ้มบางส่วนก็สามารถลดเอาต์พุตลงได้ 3–6dB และเลื่อนจุดสูงสุดของเรโซแนนซ์

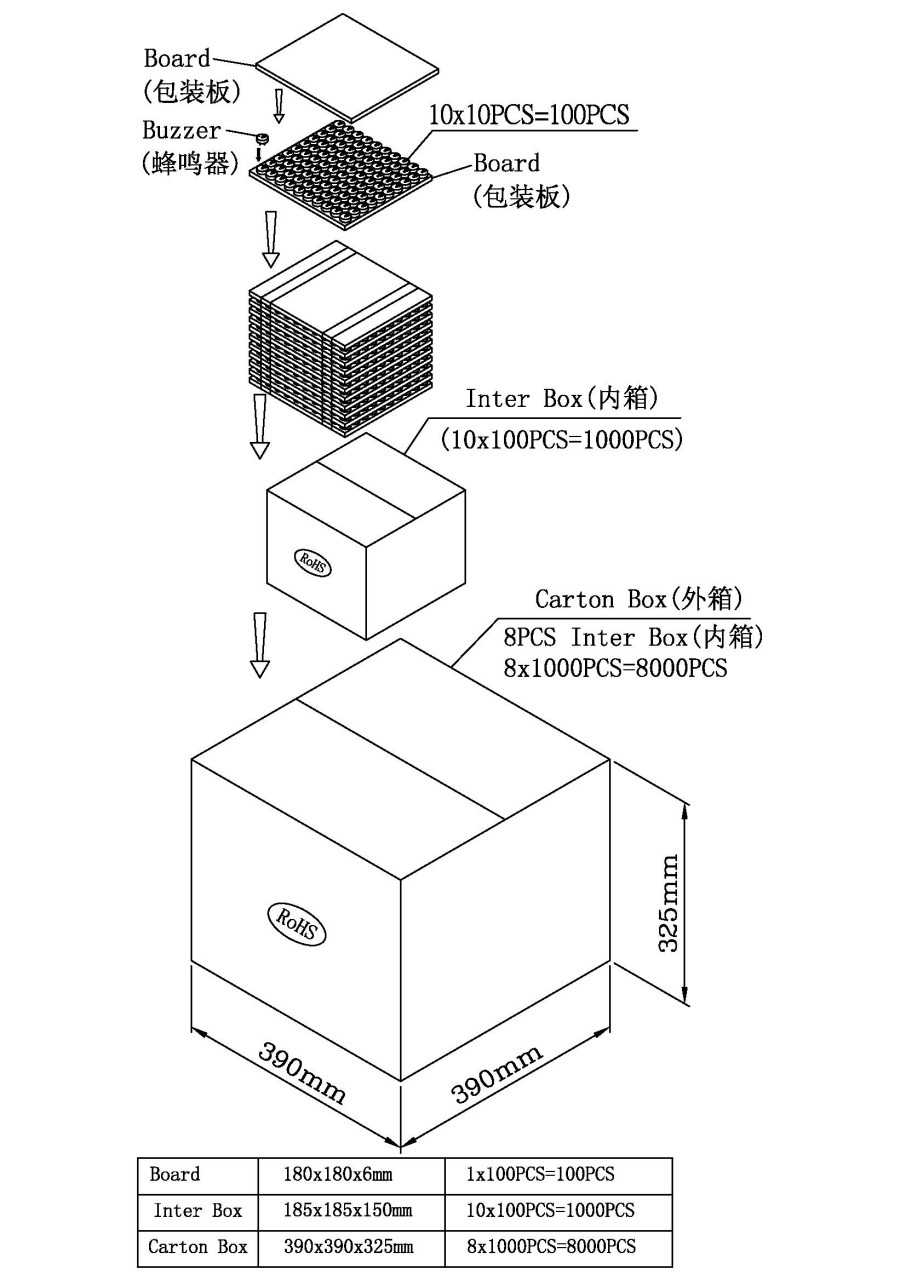

6. เก็บปิดผนึกด้วยสารดูดความชื้น การดูดซับความชื้นสามารถออกซิไดซ์ลวดตะกั่วได้ และลดความสามารถในการบัดกรี
7. หลังการติดตั้ง ให้ยึดสายไฟให้แน่นโดยใช้อุปกรณ์คลายความเครียด สายไฟที่ไม่มีการควบคุม สามารถส่งแรงกระแทกทางกลไปยังข้อต่อประสานซึ่งทำให้เกิดในที่สุด การติดต่อเป็นระยะ
คำถามที่ 1: HND‑2316L มีระบบไฟฟ้าเหมือนกันกับ HND‑2316 หรือไม่
ใช่. ทั้งสองใช้แรงดันไฟฟ้า, ช่วงการทำงาน, ความถี่, SPL และพิกัดเดียวกัน ข้อกำหนดปัจจุบัน ข้อแตกต่างเพียงอย่างเดียวคือรูปแบบการสิ้นสุด: สายไฟตะกั่ว เทียบกับหมุดทะลุ
คำถามที่ 2: ฉันจะรับ HND‑2316L ที่มีความยาวสายไฟหรือปลายขั้วต่อแบบกำหนดเองได้หรือไม่
มีความยาวตะกั่ว เกจสายไฟ และการสิ้นสุดขั้วต่อแบบกำหนดเองได้ โดยทั่วไปจะใช้ปริมาณการสั่งซื้อขั้นต่ำ ติดต่อ MEIDI ด้วยความจริงใจของคุณ ข้อกำหนดสำหรับการตอบสนองต่อความเป็นไปได้
Q3: บางครั้งรายงานการทดสอบจะแสดง ≤15mA ฉันควรใช้ขีดจำกัดปัจจุบันใด
ตารางพารามิเตอร์ผลิตภัณฑ์ระบุ ≤10mA และการวัดตัวอย่างจริงคือ โดยทั่วไปจะอยู่ที่ประมาณ 5mA ตัวเลข ≤15mA ในส่วนหัวของรายงานบางส่วนเป็นเอกสารประกอบ ความไม่สอดคล้องกัน สำหรับคำสั่งซื้อเฉพาะของคุณ จะใช้ค่า ≤10mA เว้นแต่เป็นอย่างอื่น ได้รับการยืนยันจาก MEIDI
คำถามที่ 4: ระยะทางสูงสุดที่ฉันสามารถวางออดจากวงจรขับเคลื่อนคือเท่าไร?
ไม่มีขีดจำกัดการทำงานที่เข้มงวดสำหรับการวิ่งระยะสั้น สำหรับลวดที่มีความยาวเกิน 1 เมตร ให้คำนึงถึงแรงดันไฟตกในสายไฟ (ไม่คำนึงถึงความดังของเสียงกริ่ง) ปัจจุบัน) และความเป็นไปได้ของการแผ่รังสี EMI คู่บิดหรือลูกปัดเฟอร์ไรต์ แนะนำให้ใช้กับการเดินสายยาวในระบบที่ไวต่อเสียงรบกวน
คำถามที่ 5: สายตะกั่วเหมาะสำหรับการย้ำแบบอัตโนมัติหรือการสิ้นสุด IDC หรือไม่
ลวดมาตรฐานใช้ตัวนำตีเกลียวที่สามารถจีบได้อย่างเหมาะสม ขั้ว ไม่แนะนำให้ใช้การเชื่อมต่อแทนที่ฉนวน (IDC) เนื่องจาก เกจสายไฟและชนิดฉนวน ติดต่อ MEIDI เพื่อขอเอกสารข้อมูลจำเพาะสายไฟ
คำถามที่ 6: HND‑2316L สามารถใช้กลางแจ้งได้หรือไม่
ช่วงอุณหภูมิในการทำงานทำให้สามารถใช้งานกลางแจ้งได้ในสภาพอากาศปานกลาง แต่ ตัวเรือนไม่ทนฝนและแดด การสัมผัสโดยตรงกับฝน ฝุ่น หรือการควบแน่น ควรหลีกเลี่ยงความชื้น สำหรับการติดตั้งภายนอกอาคาร ให้ติดตั้งออดไว้ด้านใน ตัวเครื่องกันน้ำและระบายอากาศได้
หากต้องการรับเอกสารข้อมูลทางเทคนิค ภาพวาดการกำหนดค่าสายไฟ หรือการทดสอบความน่าเชื่อถือ รายงานสำหรับ HND‑2316L โปรดติดต่อ MEIDI พร้อมรายละเอียดโครงการของคุณ โดยปกติแล้วฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับภายในหนึ่งวันทำการ
