การทำงานแบบเนทีฟ 12VDC พร้อมช่วงการอยู่รอด 3–24V — ครอบคลุมสถาปัตยกรรมยานยนต์ อุตสาหกรรม และแบตเตอรี่สำรองโดยไม่มีการแปลงแรงดันไฟฟ้า
วงจรออสซิลเลเตอร์ในตัว - แก้ไขโทนเสียง 3500 Hz เมื่อใช้ DC ต้องใช้ทรัพยากร MCU PWM หรือส่วนประกอบไดรฟ์ภายนอกเป็นศูนย์
ประสิทธิภาพเสียงที่ยอดเยี่ยม — ชุดตัวอย่างวัดค่าได้ 91–94 dB, 6–9 dB เหนือเกณฑ์ข้อมูลจำเพาะ ≥85 dB
การดึงกระแสไฟต่ำพิเศษ 4 mA ที่ 12V — ลดภาระพลังงานลง 96% เมื่อเทียบกับทางเลือกอื่นแบบแอคทีฟแม่เหล็กไฟฟ้าของเอาต์พุตที่เทียบเคียงได้

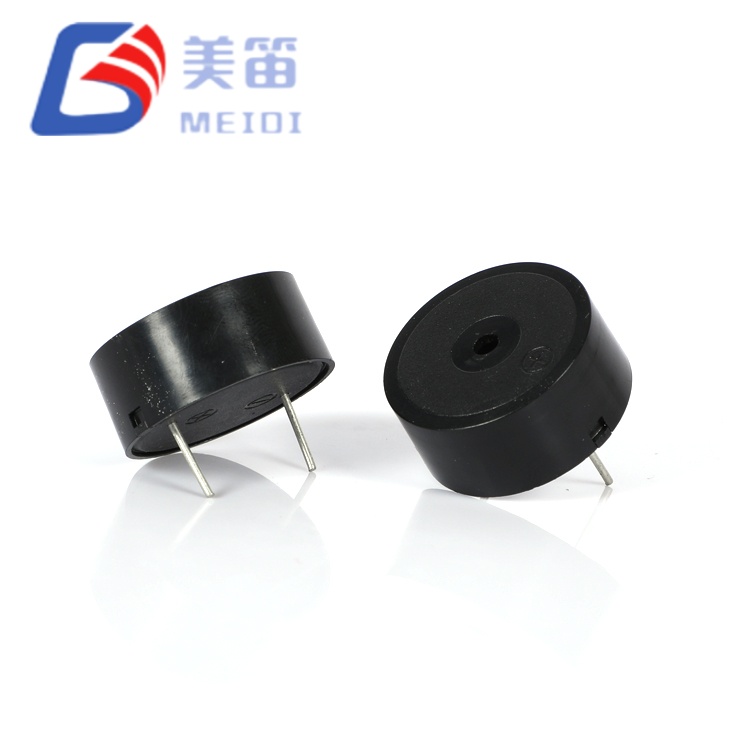

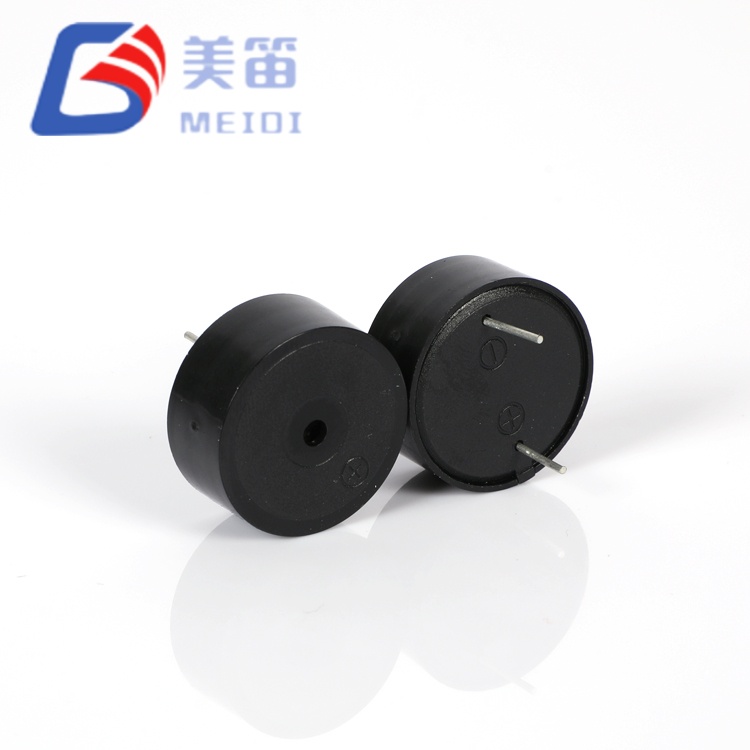

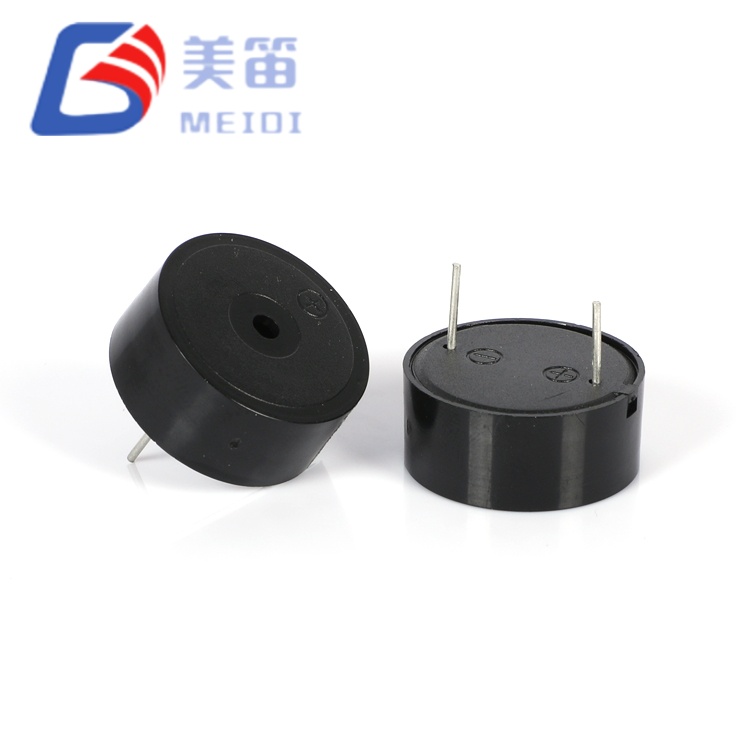

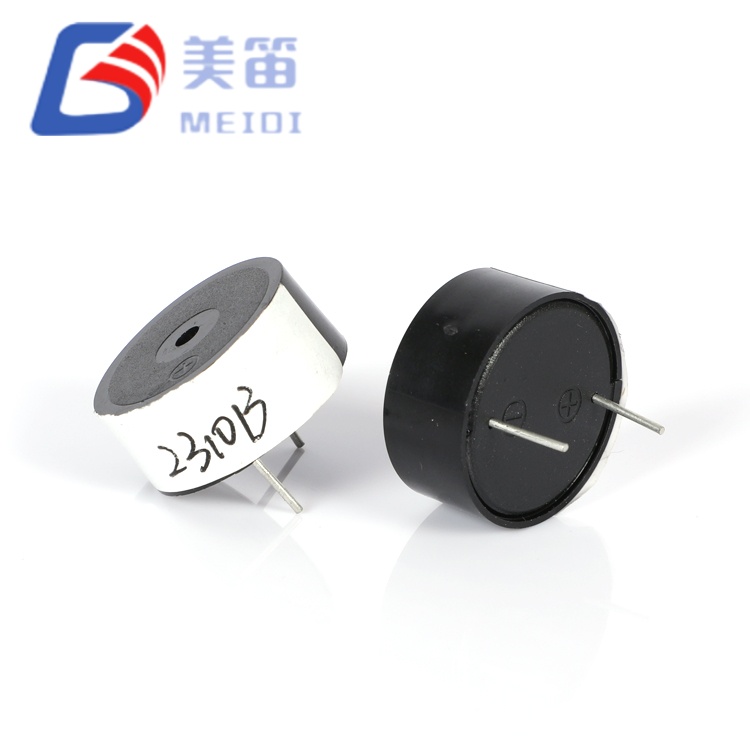

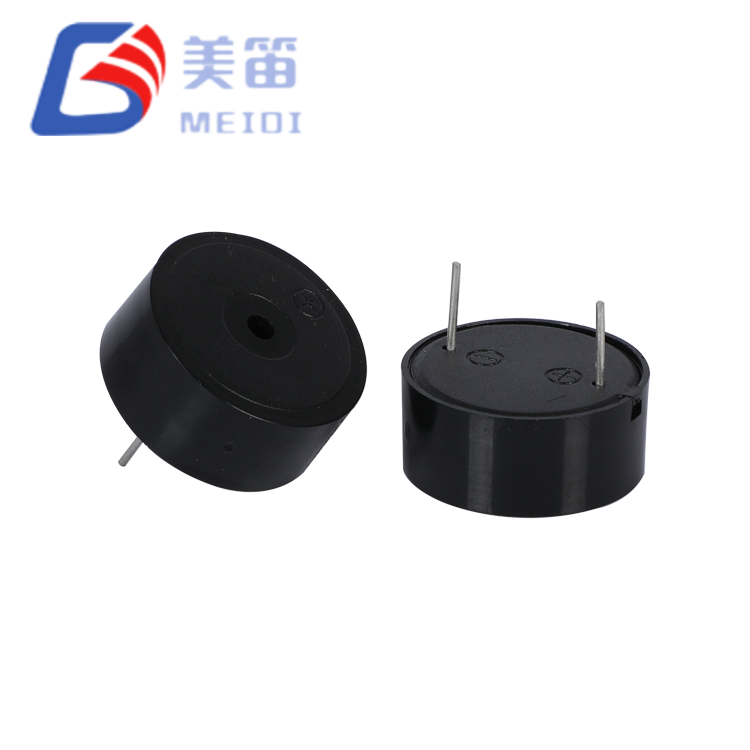

ไดอะแฟรมเพียโซอิเล็กทริกเส้นผ่านศูนย์กลาง 23 มม. พร้อมสายตะกั่วและหูยึด — การติดตั้งที่ยืดหยุ่นสำหรับการใช้งานแบบติดตั้งบนแผงและแชสซี
ตัวเครื่อง ABS สีดำพร้อมบัดกรีแบบคลื่น 260 ℃ และความทนทานต่อการทำงานซ้ำด้วยตนเอง 350 ℃
การสั่นในตัวเอง — วงจรขับเคลื่อนในตัวสร้างโทนเสียง 3500 Hz เมื่อใช้ DC ไม่จำเป็นต้องมีการสร้าง PWM, บัฟเฟอร์ทรานซิสเตอร์ หรือส่วนประกอบด้านเวลา
ระยะการอยู่รอดที่กว้างพิเศษ 3–24V — ทำงานที่ 12V ที่กำหนด; ทนทานต่อข้อเหวี่ยงเย็นของยานยนต์ (จนถึง 3V) และแรงดันไฟฟ้าเกินของบัสอุตสาหกรรม 24V โดยไม่มีการควบคุมจากภายนอก
การสิ้นเปลืองกระแสไฟต่ำกว่า 4 mA — ที่ 12VDC, 3500 Hz; เปิดใช้งานการสลับระดับลอจิกโดยตรงและการสิ้นเปลืองแบตเตอรี่เล็กน้อยในแอปพลิเคชันสัญญาณเตือนสแตนด์บาย
องค์ประกอบเพียโซขนาด 23 มม. พร้อมขั้วต่อสายไฟ — สายตะกั่วที่ยืดหยุ่นและหูยึดช่วยให้สามารถติดตั้งแบบติดตั้งบนแผง ติดตั้งบนแชสซี และติดกับ PCB ได้
การปล่อย EMI เป็นศูนย์ — ไม่มีสนามแม่เหล็กหรือสัญญาณรบกวนสวิตช์แบบเหนี่ยวนำ เข้ากันได้กับอุปกรณ์ RF, การแพทย์ และการวัดที่มีความละเอียดอ่อน
โครงสร้าง ABS ที่ทนทานต่อการซ่อมแซม — ได้รับการจัดอันดับสำหรับการบัดกรีด้วยคลื่น 260 ℃ และการทำงานซ้ำด้วยตนเองที่ 350 ℃ สายไฟพร้อมหูยึดให้การติดตั้งที่ยืดหยุ่นสำหรับการติดตั้งบนแผง การติดตั้งบนแชสซี และการใช้งาน PCB แบบทะลุรู
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric Active Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | ที่ 25 ℃ |
| แรงดันไฟฟ้าที่ใช้งาน | 3 – 24 โวลท์ดีซี | ต่อเนื่อง |

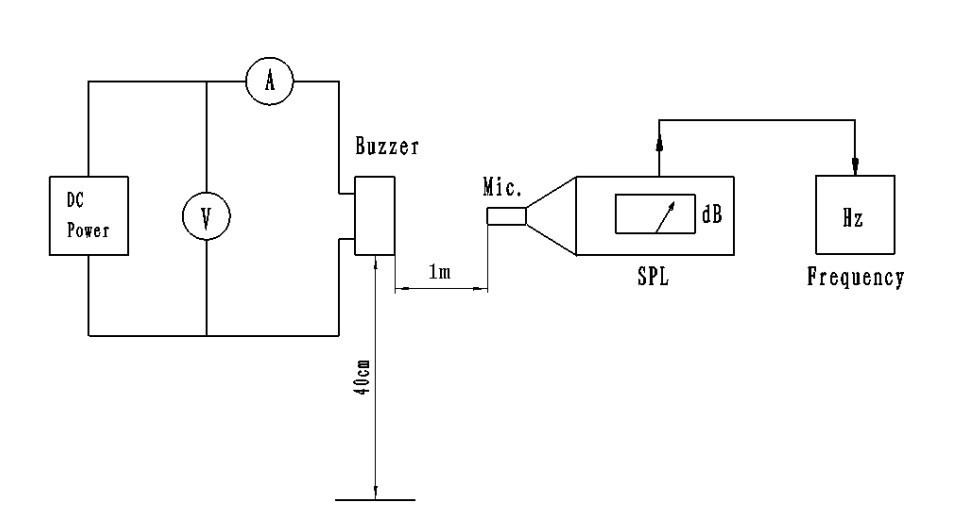

| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 12VDC, 3500 Hz, สนามว่าง |
| ตัวอย่างช่วง SPL | 91 – 94 เดซิเบล | ชุด 10 ตัว 12Vp-p 10 ซม |
| ความถี่เรโซแนนซ์ | 3500 ± 500 เฮิรตซ์ | ออสซิลเลเตอร์ในตัว |
| การดำเนินงานในปัจจุบัน | ≤ 4 มิลลิแอมป์ | ที่ 12VDC 3500 เฮิรตซ์ |
| ความจุ | 12 ± 40% nF | ที่ 1 กิโลเฮิรตซ์ 25 ℃ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +75 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |

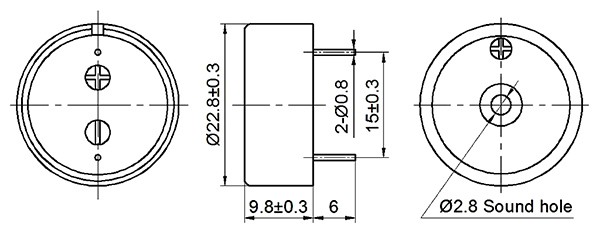

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 23 × 10 มม | ร่างกายไม่รวมสายนำ |
| น้ำหนัก | 4 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ประเภทการติดตั้ง | สายไฟพร้อมหูยึด | แผงหรือตัวยึดแชสซี |
| การบัดกรี (คลื่น) | 260 ± 5 ℃, 4–6 วินาที | สูงสุด 2–3 รอบ |
| การบัดกรี (แบบแมนนวล) | 350 ± 10 ℃, 2–5 วินาที | สูงสุด 2–3 รอบ |
•ความดันเสียง: 91 – 94 dB (เฉลี่ย 92.8 dB)
•กระแสไฟฟ้า: 3.87 – 4.00 mA (เฉลี่ย 3.95 mA)
•ความถี่: 3486 – 3600 Hz (ทั้งหมดอยู่ภายในพิกัดความเผื่อ ±500 Hz)
•เส้นผ่านศูนย์กลาง: 22.88 – 23.05 มม
•ความสูง: 9.89 – 10.01 มม
โมดูลสัญญาณเตือน PLC และ HMI อุตสาหกรรม — การบ่งชี้ข้อผิดพลาด รอบการทำงานที่เสร็จสมบูรณ์ และการตอบสนองด้วยเสียงในการหยุดฉุกเฉินบนบัสควบคุม 12V/24V Zero EMI จะรักษาความแม่นยำของเซ็นเซอร์อะนาล็อก
ระบบอุปกรณ์เสริมสำหรับรถยนต์ 12V — เสียงเตือนคาดเข็มขัดนิรภัย เสียงแง้มประตู และเสียงเตือนเมื่อกุญแจสตาร์ท การอยู่รอดของข้อเหวี่ยงเย็น 3V ช่วยให้มั่นใจได้ถึงการเปิดใช้งานที่เชื่อถือได้ระหว่างการสตาร์ทเครื่องยนต์
หน่วยจ่ายไฟสำรอง (UPS) — การเปิดใช้งานโหมดแบตเตอรี่ คำเตือนการโอเวอร์โหลด และการแจ้งเตือนการบำรุงรักษา กระแสไฟ 4 mA ช่วยรักษาความจุของแบตเตอรี่สำรอง
ตัวควบคุมการชาร์จพลังงานแสงอาทิตย์และอินเวอร์เตอร์ - โทนเสียงความผิดปกติของอาเรย์ การแจ้งเตือนการตัดการเชื่อมต่อแบตเตอรี่ และการแจ้งเตือนการปลดโหลดในการติดตั้งนอกกริด 12V/24V
เครื่องจักรการเกษตรและการก่อสร้าง - สัญญาณเตือนผู้ปฏิบัติงานและตัวบ่งชี้ความผิดปกติของไฮดรอลิก ขีดจำกัดการทำงาน 75 ℃ รองรับความใกล้ชิดของห้องเครื่องยนต์
อุปกรณ์ทางการแพทย์และห้องปฏิบัติการ — เสร็จสิ้นรอบการฆ่าเชื้อ หมดเวลาการสอบเทียบ และการแจ้งเตือนสภาวะข้อผิดพลาด โครงสร้างเพียโซอิเล็กทริกช่วยลดการรบกวนทางแม่เหล็กด้วยเครื่องมือที่ละเอียดอ่อน
| ข้อกำหนดการออกแบบ | ข้อได้เปรียบ HND-2310E |
| ขจัดความซับซ้อนของวงจรขับเคลื่อน | ออสซิลเลเตอร์ในตัว; ใช้แรงดันไฟฟ้ากระแสตรง รับโทนเสียง 3500 Hz — ไม่มีพิน MCU, ไม่มีทรานซิสเตอร์, ไม่มีตัวเหนี่ยวนำ |
| ลดการใช้พลังงานในระบบที่ใช้แบตเตอรี่สำรอง | ≤4 mA ที่ 12V เทียบกับ 20–50 mA โดยทั่วไปสำหรับกริ่งแอคทีฟแม่เหล็กไฟฟ้า ขยายความเป็นอิสระในการสแตนด์บายได้ 5–12 × |
| ทำงานในสภาพแวดล้อมที่มีแรงดันไฟฟ้าแปรผัน | ช่วง 3–24V ครอบคลุม Li-ion เซลล์เดียวไปจนถึงบัสอุตสาหกรรม 24V โดยไม่มีตัวแปลงบั๊กหรือตัวต้านทานแบบอนุกรม |
| ลดการรบกวนทางแม่เหล็กไฟฟ้า | การปล่อยแม่เหล็กเป็นศูนย์ ไม่มีความเสี่ยงในการเชื่อมต่อกับ ECG, EEG, เครื่องรับ RF หรือวงจรการวัดความแม่นยำ |
| รอดพ้นจากโปรไฟล์ความร้อนและการบัดกรีที่รุนแรง | 350 ℃ ความอดทนในการทำใหม่ด้วยตนเอง สายไฟพร้อมหูยึดทนทานต่อแรงสั่นสะเทือนและการหมุนเวียนของความร้อน |
| บรรลุเฮดรูมอะคูสติกที่ได้รับการตรวจสอบแล้ว | ชุดตัวอย่างวัดได้ 91–94 dB โดยให้ส่วนต่าง 6–9 dB เหนือข้อกำหนดสำหรับการเสื่อมสภาพและการลดทอนของสิ่งที่แนบมา |
| การติดตั้งทางกลที่ยืดหยุ่น | สายตะกั่วพร้อมหูยึดให้การติดตั้งที่ยืดหยุ่นสำหรับการใช้งาน PCB แบบติดตั้งบนแผง แบบติดตั้งบนแชสซี และแบบทะลุรู |
1. 2310E Active Piezoelectric Active Buzzer จำเป็นต้องใช้ออสซิลเลเตอร์ภายนอกหรือสัญญาณไดรฟ์ไมโครคอนโทรลเลอร์หรือไม่
ไม่ HND-2310E เป็นออดแบบแอคทีฟครบชุดในตัวเอง วงจรออสซิลเลเตอร์ภายในจะสร้างสัญญาณขับเคลื่อน 3500 Hz เมื่อใช้แรงดันไฟฟ้ากระแสตรงภายในช่วง 3–24V ไม่จำเป็นต้องมีเอาท์พุต PWM เครื่องกำเนิดคลื่นสี่เหลี่ยม หรือส่วนประกอบไทม์มิ่ง เพียงเชื่อมต่อขั้วบวกเข้ากับแหล่งจ่ายแรงดันไฟฟ้าและขั้วลบกับกราวด์ (หรือสวิตช์ทรานซิสเตอร์) เพื่อสร้างเอาต์พุตเสียง
2. ช่วงการทำงาน 3–24V ส่งผลต่อความดันเสียงและกระแสข้ามแรงดันไฟฟ้าที่แตกต่างกันอย่างไร
ความดันเสียงจะเพิ่มขึ้นโดยประมาณเชิงเส้นด้วยแรงดันไฟฟ้าตั้งแต่ 3V ถึง 12V ถึงระดับ ≥85 dB ที่ 12V ต่ำกว่า 6V เอาต์พุตอาจจะน้อยสำหรับสภาพแวดล้อมที่มีเสียงดัง ที่สูงกว่า 12V SPL ยังคงเพิ่มขึ้นเล็กน้อย แต่การใช้กระแสไฟยังคงต่ำกว่า 4 mA เนื่องจากโหลด capacitive เพียโซอิเล็กทริก ที่ 24V กระแสไฟออสซิลเลเตอร์ภายในจะจำกัดเพื่อป้องกันไดรฟ์ IC; SPL มีค่าประมาณ 3–4 dB ที่สูงกว่าพิกัด 12V เพื่อประสิทธิภาพที่สม่ำเสมอ MEIDI ขอแนะนำช่วงการทำงาน 9–15V
3. ฉันสามารถใช้ HND-2310E ในระบบอุตสาหกรรม 24V โดยไม่มีส่วนประกอบเพิ่มเติมได้หรือไม่
ใช่โดยตรง แรงดันไฟฟ้าสูงสุด 24V คือระดับการทำงานต่อเนื่อง ไม่ใช่แค่ขีดจำกัดการรอดชีวิตเท่านั้น ที่ 24VDC การสิ้นเปลืองกระแสไฟยังคงอยู่ที่ ≤4 mA และออสซิลเลเตอร์ภายในจะรักษาเอาต์พุตที่ 3500 Hz ไม่จำเป็นต้องมีตัวต้านทานแบบอนุกรม แคลมป์ซีเนอร์ หรือตัวควบคุม สิ่งนี้ทำให้ HND-2310E แตกต่างจากออดแม่เหล็กไฟฟ้าที่โดยทั่วไปต้องการให้แรงดันไฟฟ้าตกเกิน 12V หรือ 16V สูงสุด
4. อายุการใช้งานของเสียงที่ใช้งานจริงภายใต้การทำงาน 12V ต่อเนื่องที่ 75 ℃ คือเท่าไร?
คาดหวังขั้นต่ำ 5,000 ชั่วโมงที่ 12V และ +75 ℃ โดยรอบ กลไกการสึกหรอหลักคือการเปลี่ยนขั้วเซรามิกเพียโซอิเล็กทริกภายใต้อคติ DC ที่ยั่งยืนและความเครียดจากความร้อน สำหรับการปฏิบัติหน้าที่ไม่ต่อเนื่อง (เช่น การแจ้งเตือน 2 วินาทีทุกๆ 60 วินาที) อายุการใช้งานจะขยายตามสัดส่วนเกินกว่า 50,000 ชั่วโมง สำหรับการใช้งานการแจ้งเตือนอย่างต่อเนื่องในสภาพแวดล้อมที่มีอุณหภูมิสูง MEIDI แนะนำให้ใช้รอบการทำงาน 50% (เปิด 1 วินาที หยุด 1 วินาที) เพื่อรักษาโพลาไรซ์เซรามิกและยืดอายุการใช้งานเกินกว่า 15,000 ชั่วโมง
5. ลวดตะกั่วพร้อมหูยึดมีตัวเลือกการติดตั้งอะไรบ้าง?
HND-2310E มีสายไฟแบบยืดหยุ่น (โดยทั่วไปคือ 80–100 มม.) พร้อมหูยึดที่รวมอยู่ในตัวเครื่อง ABS การกำหนดค่านี้รองรับ:
การติดตั้งบนแผงควบคุม — ยึดด้วยสกรู M2.5 หรือ M3 ผ่านหูยึดสำหรับไฟแสดงสัญญาณเตือนที่แผงด้านหน้า
ติดที่ตัวเครื่อง — ติดกับโครงโลหะหรือฉากยึดในการใช้งานด้านยานยนต์และเครื่องจักร
การติดตั้งติดกับ PCB — เดินสายผ่านช่องแชสซีไปยังแผงขั้วต่อ PCB หรือส่วนหัวของตัวเชื่อมต่อ ช่วยลดความเครียดในการบัดกรี PCB โดยตรง
แบบแขวนฟรี — สายนำพร้อมขั้วต่อขั้วต่อสำหรับการเปลี่ยนแบบโมดูลาร์ในอุปกรณ์ซ่อมบำรุง
หูยึดช่วยลดความเครียดทางกลโดยไม่ขึ้นกับการเชื่อมต่อทางไฟฟ้า ช่วยลดความเมื่อยล้าที่เกิดจากการสั่นสะเทือนเมื่อเปรียบเทียบกับการยึดแบบหมุดทะลุ
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกการรวมระบบ 12V/24V การตรวจสอบตัวอ้างอิงโยงกับกริ่งแม่เหล็กไฟฟ้าแบบเดิม หรือการหารือเกี่ยวกับการกำหนดค่า OEM โปรดส่งข้อกำหนดของคุณ โดยทั่วไปวิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการด้วยข้อมูลลักษณะออสซิลเลเตอร์ เมทริกซ์ความเข้ากันได้ของวงจรไดรฟ์ และราคาตามปริมาณ
