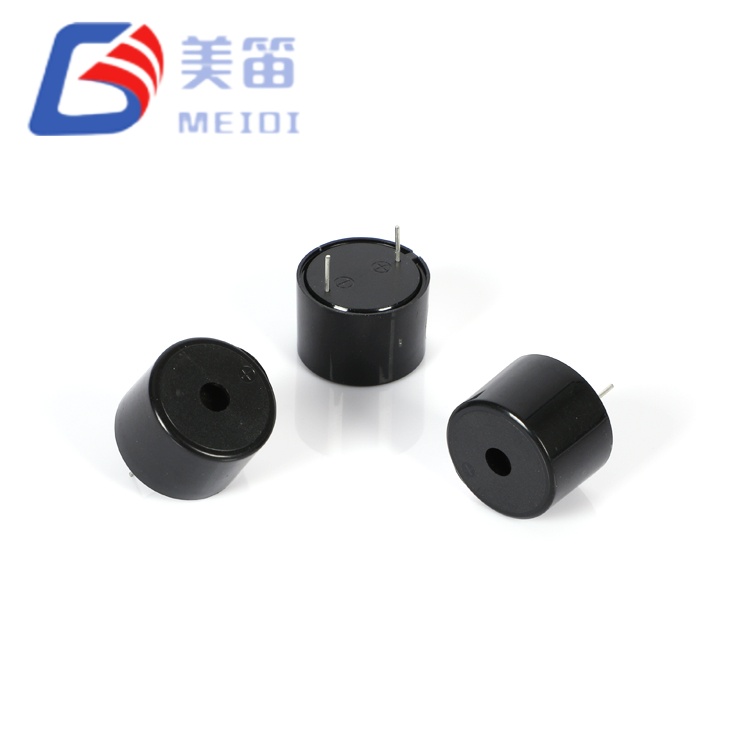

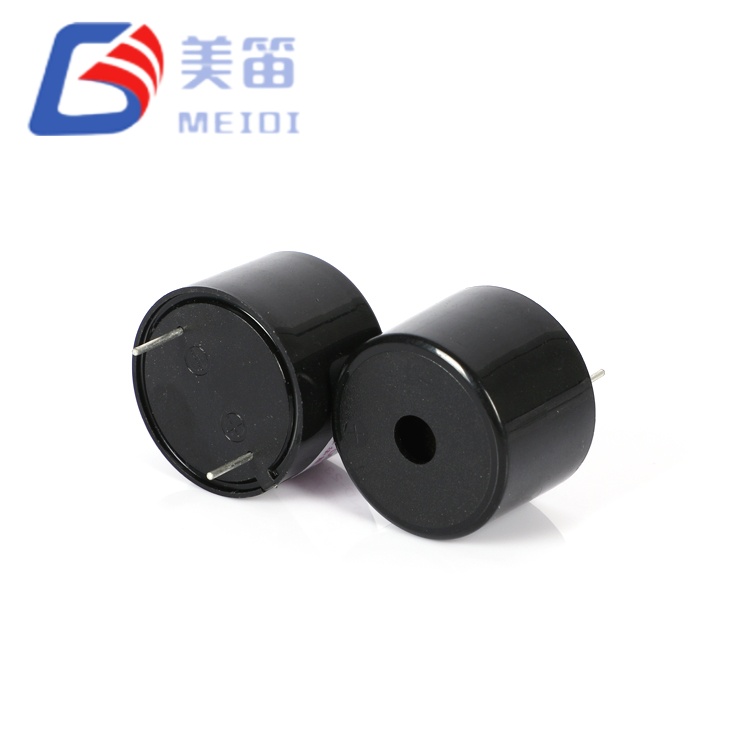

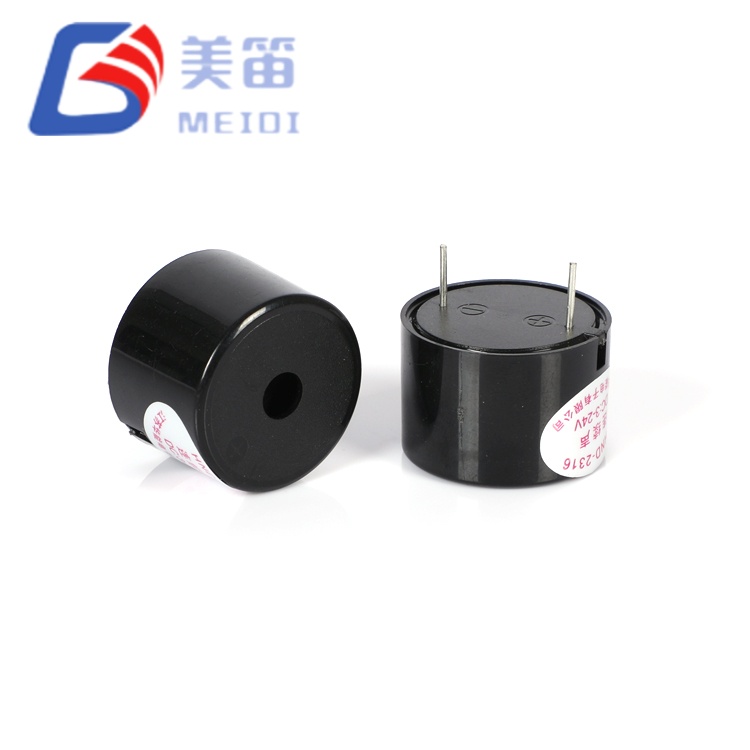

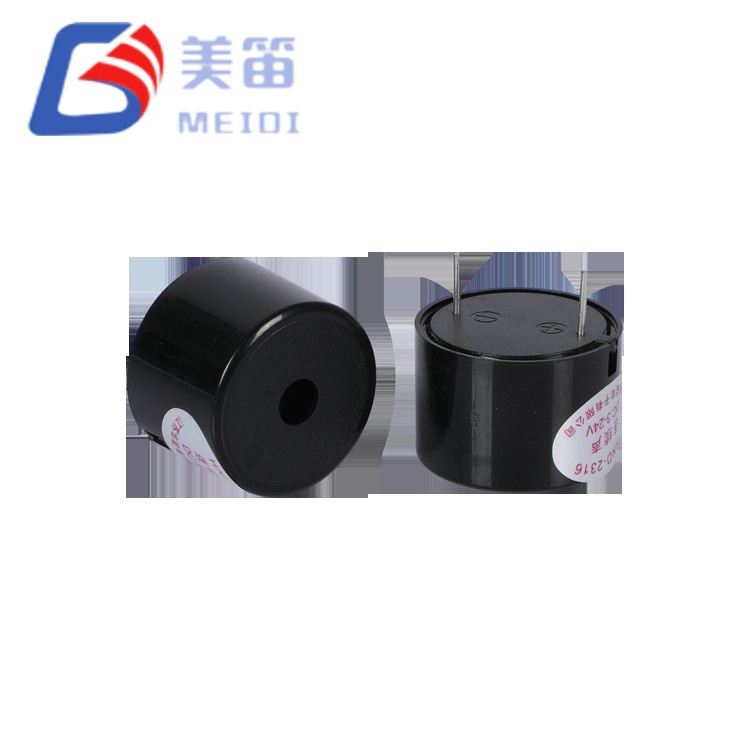

สำหรับอุปกรณ์ที่มีรางจ่ายไฟ DC อยู่แล้ว 2316 Active Piezoelectric Buzzer นำเสนอโซลูชันการแจ้งเตือนด้วยเสียงในตัวที่ไม่ต้องใช้ไดรเวอร์เสียงภายนอกหรือเครื่องกำเนิดสัญญาณ ภายในตัวเครื่อง ABS สีดำ เส้นผ่านศูนย์กลาง 23 มม. และสูง 16 มม. มีไดอะแฟรมเพียโซขนาด Φ23 มม. จับคู่กับวงจรออสซิลเลชันในตัว การใช้แรงดันไฟฟ้าใดๆ ระหว่าง 3V ถึง 24V DC จะสร้างโทนเสียงที่อยู่ตรงกลางที่ 3000Hz ทันที เมื่อจ่ายไฟที่ 12VDC ที่กำหนด ระดับความดันเสียงจะสูงถึงอย่างน้อย 90dB ที่ระยะห่าง 10 ซม. ในขณะที่การใช้กระแสไฟจะต่ำกว่า 10mA ตัวเครื่องมีน้ำหนัก 5 กรัมและติดตั้งผ่านหมุดทะลุมาตรฐาน ทำให้ง่ายต่อการติดตั้งเข้ากับบอร์ดที่บัดกรีแบบคลื่นหรือแบบประกอบด้วยมือ
การสั่นในตัว — แรงดันไฟฟ้า DC สร้างโทนเสียง 3000Hz โดยตรง
อัตรา 12 VDC, ช่วงการทำงาน 3–24 VDC
≥90 dB SPL ที่ 10 ซม., การใช้ ≤10 mA ภายใต้เงื่อนไขการทดสอบที่ระบุ
แพ็คเกจรูทะลุ Φ23.0×16.0 มม., 5 ก
การทำงานต่อเนื่องตั้งแต่ -20°C ถึง +80°C
วงจรภายในของ Active Piezoelectric Buzzer 2316 เป็นโทโพโลยีที่มีการสั่นในตัวซึ่งสร้างความตื่นเต้นให้กับ ไดอะแฟรมเพียโซอิเล็กทริกที่มีการสั่นพ้องทางกล ผู้ออกแบบต้องการเพียงเท่านั้น ให้แรงดันไฟฟ้ากระแสตรงภายใน 3–24V; IC ออนบอร์ดจัดการการสร้างความถี่ และขับเคลื่อนการสร้างรูปคลื่น ซึ่งช่วยลดความจำเป็นในการใช้แหล่งสัญญาณนาฬิกาภายนอก และลดความซับซ้อนของเค้าโครง PCB
ปริมาณการใช้กระแสไฟระบุที่ ≤10mA เมื่อวัดด้วยคลื่นสี่เหลี่ยม 12Vp‑p ที่ 3000Hz และการดึงจริงภายใต้การทำงานของ DC โดยทั่วไปจะต่ำกว่า 6mA ดังที่แสดง ในรายงานการทดสอบ ความทนทานต่อแหล่งจ่ายไฟที่กว้างรองรับการสลายตัวของแรงดันไฟฟ้าของแบตเตอรี่ อะแดปเตอร์ที่ไม่ได้รับการควบคุม และความผันผวนของบัสอุตสาหกรรมโดยไม่ส่งผลกระทบต่อโทนเสียง ความมั่นคง
สำหรับการบัดกรี ทั้งวิธีแบบคลื่น (260°C, 4–6 วินาที) และแบบแมนนวล (350°C, 2–5 วินาที) เข้ากันได้โดยมีรอบความร้อนสูงสุด 2–3 รอบ ระยะห่างที่แนะนำระหว่าง ตัวเรือนและอ่างบัดกรีมีขนาด 2.0 มม.
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ / หมายเหตุ |
| ประเภทสินค้า | Piezoelectric Active Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | — |
| แรงดันไฟฟ้าที่ใช้งาน | 3–24 โวลต์กระแสตรง | — |
| ความถี่เรโซแนนซ์ | 3000 ± 500 เฮิรตซ์ | — |
| เอาต์พุตเสียงที่ 10 ซม | ≥90เดซิเบล | คลื่นสี่เหลี่ยม 3000 Hz, 12 Vp‑p |
| การบริโภคในปัจจุบัน | ≤10 มิลลิแอมป์ | คลื่นสี่เหลี่ยม 3000 Hz, 12 Vp‑p; ข้อมูลจำเพาะ ≤10mA; ส่วนหัวของรายงานการทดสอบอาจระบุ ≤15mA — ดูรายงานการทดสอบ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +80 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |

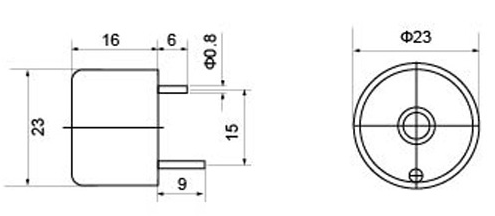

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | Φ23 ± 0.5 × 16 ± 0.3 มม | ร่างกายเท่านั้น; ความอดทนในการวาดภาพ± 0.5 มม. เว้นแต่จะระบุไว้ |
| น้ำหนัก | 5 ก | — |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ความจุ | 12 ± 40% nF | ค่าอ้างอิงต่อส่วนหัวข้อกำหนด ไม่ได้รับการยืนยันต่อตัวอย่าง |
| ประเภทการติดตั้ง | ทะลุรู | คลื่น / ประสานด้วยตนเอง |
แต่ละล็อตการผลิตของ HND‑2316 จะถูกสุ่มตัวอย่างสำหรับเจ็ดรายการต่อไปนี้ ลำดับความน่าเชื่อถือ เงื่อนไขเป็นส่วนหนึ่งของแผนคุณภาพ ISO9001 ของ MEIDI และ ได้รับการออกแบบมาเพื่อแสดงถึงความเครียดด้านสิ่งแวดล้อมที่พบในระหว่างการขนส่ง การจัดเก็บและการดำเนินงาน
| รายการทดสอบ | เงื่อนไข | เกณฑ์การยอมรับ |
| ความชื้น | 50 ± 5 ℃, 90–95% RH, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| อุณหภูมิสูง | +80 ± 2 ℃, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| อุณหภูมิต่ำ | -30 ± 2 ℃, 48 ชม | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| การปั่นจักรยานตามอุณหภูมิ | -30 ℃ ↔ +80 ℃, พัก 30 นาที, 5 รอบ | ข้อกำหนดทั้งหมดเป็นที่พอใจหลังการกู้คืน |
| หยด | ไม้เนื้อแข็ง 75 ซม. ถึง 10 มม. 3 หยด | ตรวจสอบรูปลักษณ์และประสิทธิภาพทางไฟฟ้าแล้ว |
| การสั่นสะเทือน | 10–55 Hz, แอมพลิจูดเดี่ยว 1.0 มม., แกน XYZ, รวม 0.5 ชม. | ไม่มีการย่อยสลายทางกลหรือทางไฟฟ้า |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที, ระยะห่างระหว่างร่างกายถึงบัดกรี 2.0 มม. | ขนาดและประสิทธิภาพตรงตามข้อกำหนด |
2316 Active Piezoelectric Buzzer สร้างขึ้นในไซต์การผลิต Jiangsu ของ MEIDI ซึ่งมีสายการผลิตอัตโนมัติ จัดการกับการเชื่อมองค์ประกอบเพียโซ การประกอบ PCB การปิดตัวเรือน และเสียงสุดท้าย การทดสอบ แต่ละยูนิตผ่านการตรวจสอบปลายบรรทัดที่บันทึก SPL ความถี่ และ กระแสไฟที่ 12Vp‑p, 3000Hz ข้อมูลจะถูกบันทึกไว้เพื่อให้สามารถติดตามได้ การควบคุมในกระบวนการประกอบด้วยการตรวจสอบยืนยันวัสดุที่เข้ามา ข้อต่อบัดกรี การตรวจสอบและการสุ่มตัวอย่างความน่าเชื่อถือเป็นระยะตามระเบียบการ อธิบายไว้ข้างต้น
ด้วยประสบการณ์ด้านการผลิตออดมานานกว่าทศวรรษ MEIDI ยังคงรักษา กำลังการผลิตเกิน 50 ล้านหน่วยต่อเดือนสำหรับสายผลิตภัณฑ์ของบริษัท สนับสนุนโดยการผลิตแม่พิมพ์ภายในองค์กรและการแปรรูปเซรามิก แนวตั้งนี้ การบูรณาการช่วยให้มั่นใจได้ถึงอุปทานที่มั่นคงและคุณภาพแบทช์ที่สม่ำเสมอ ลูกค้าที่ต้องการทั้งปริมาณการสร้างต้นแบบและการส่งมอบในปริมาณมาก
แผงสถานะเครื่องจักรที่ใช้ไฟ DC ในโรงงาน ทำงานบนบัส 12V หรือ 24V
อุปกรณ์ทางการแพทย์ เช่น เครื่องมอนิเตอร์ผู้ป่วย หรือปั๊มแช่ ซึ่งวิธีง่ายๆ จำเป็นต้องมีเสียงเตือน DC โดยไม่มีสายสัญญาณเพิ่มเติม
แผงปุ่มกดสัญญาณกันขโมยและตัวควบคุมการเข้าใช้งานพร้อมส่วนประกอบ PCB แบบรูทะลุ
สัญญาณไฟห้องโดยสาร (เสียงเปิดประตู, เสียงเตือนคาดเข็มขัดนิรภัย) ขับเคลื่อนจาก รางแบตเตอรี่ 12V
เครื่องทดสอบแบบพกพาที่ทำงานจากเซลล์ Li‑ion 3.7V โดยใช้ ช่วงแรงดันไฟฟ้าที่กว้างเพื่อรักษาเสียงในขณะที่แบตเตอรี่หมด

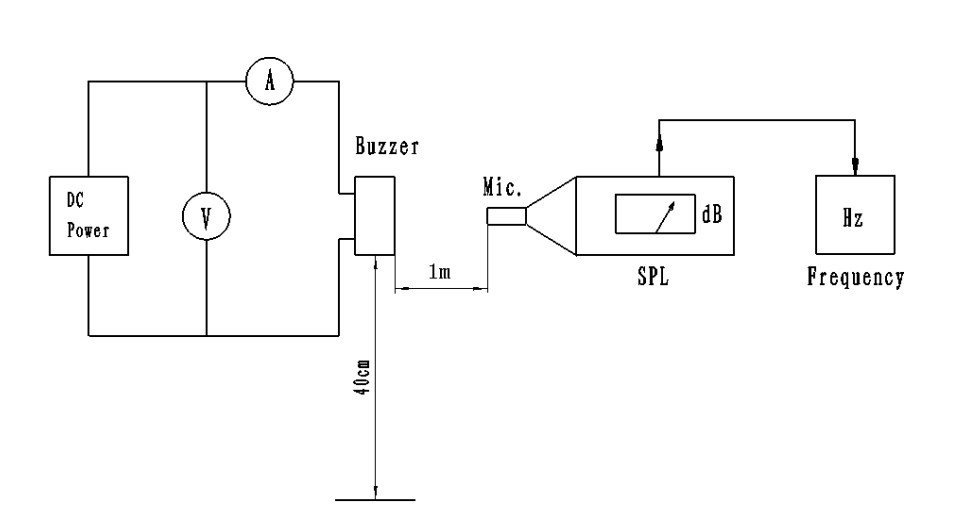

ข้อมูลสิบตัวอย่างต่อไปนี้ถูกรวบรวมด้วยคลื่นสี่เหลี่ยม 12Vp‑p ที่ 3000เฮิร์ต. ค่า SPL ที่วัดได้ (99–105dB) เกินค่าต่ำสุด ≥90dB ปัจจุบัน การอ่าน (5.00–5.33mA) อยู่ภายในขีดจำกัดพารามิเตอร์ ≤10mA และเช่นกัน ด้านล่างตัวเลข ≤15mA บางครั้งอ้างอิงในส่วนหัวของรายงาน ความถี่ การวัด (3050–3200Hz) อยู่ภายในข้อกำหนด 3000±500Hz ขนาดได้รับการยืนยันแล้วว่ามีความคลาดเคลื่อน Φ23×16 มม.
| ตัวอย่าง | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความถี่ (เฮิร์ตซ์) | เส้นผ่านศูนย์กลาง (มม.) | ความสูง (มม.) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
สรุป: ผ่าน ลักษณะ ขั้ว และทิศทางของเทปสอดคล้องกัน
1. ใช้เฉพาะแรงดันไฟฟ้ากระแสตรงภายใน 3–24V อาจเกิดภาวะชั่วครู่หรือกลับขั้วได้ ทำให้ IC ภายในเสียหายอย่างถาวร
2. ตัวเรือนไม่ได้ถูกปิดผนึก ป้องกันของเหลว สารตกค้าง หรือการทำความสะอาด ตัวทำละลายไม่ให้เข้าสู่พอร์ตเสียง
3. ในสภาพแวดล้อมที่มีก๊าซที่มีฤทธิ์กัดกร่อน (เช่น H₂S, SO₂) ให้ติดตั้งออด ในช่องที่มีการป้องกันหรือใช้การเคลือบแบบคอนฟอร์มอลบนขั้วต่อเท่านั้น
4. เอาต์พุตเสียงมีความไวต่อแรงดันไฟฟ้า ตรวจสอบว่ารางไฟฟ้าของคุณ สามารถจ่ายกระแสไฟที่ต้องการได้ โดยเฉพาะเมื่อออดหลายตัวใช้ร่วมกัน แหล่งเดียวกัน
5. อย่าปิดกั้นช่องเปิดเสียง แม้แต่สิ่งกีดขวางบางส่วนก็สามารถลดลงได้ SPL ทีละหลายเดซิเบลและเปลี่ยนความถี่
6. เก็บในถุงปิดผนึกพร้อมสารดูดความชื้นจนกระทั่งประกอบ ความชื้นสามารถออกซิไดซ์ได้ หมุดและส่งผลต่อความสามารถในการบัดกรี
1. HND‑2316 จำเป็นต้องมีสัญญาณภายนอกเพื่อสร้างเสียงหรือไม่
ไม่ ออสซิลเลเตอร์ในตัวสร้างโทนเสียง 3000Hz ทันทีที่เกิดแรงดันไฟฟ้ากระแสตรง ถูกนำไปใช้ ไม่จำเป็นต้องมีไมโครคอนโทรลเลอร์, ไอซีไทม์เมอร์ หรือสัญญาณ PWM
2. เหตุใดรายงานการทดสอบจึงใช้คลื่นสี่เหลี่ยมเมื่อเสียงสัญญาณทำงานบน DC
คลื่นสี่เหลี่ยม 12Vp‑p เป็นมาตรฐานการกำหนดคุณลักษณะที่ใช้ในการตรวจสอบเสียง ประสิทธิภาพภายใต้สภาวะทางไฟฟ้าที่มีการควบคุม ภายใต้แหล่งจ่ายไฟ DC ภายใน วงจรจะสร้างรูปคลื่นของไดรฟ์ที่คล้ายกัน สำหรับข้อมูล SPL ของไดรฟ์ DC โปรดติดต่อ MEIDI
3. ข้อกำหนดกล่าวถึง ≤10mA แต่บางครั้งส่วนหัวของรายงานการทดสอบจะระบุ ≤15mA ค่าใดที่ใช้?
≤10mA ของตารางพารามิเตอร์ผลิตภัณฑ์เป็นข้อกำหนดหลัก ≤15mA ตัวเลขในส่วนหัวของรายงานการทดสอบบางรายการถือเป็นความไม่สอดคล้องกันของเอกสาร จริง การวัดตัวอย่าง (โดยทั่วไปจะอยู่ที่ประมาณ 5mA) จะยืนยันขีดจำกัดล่าง MEIDI สามารถให้คำชี้แจงข้อกำหนดสำหรับการสั่งซื้อของคุณได้
4. ฉันสามารถใช้ HND‑2316 กับแหล่งจ่ายไฟไมโครคอนโทรลเลอร์ 3.3V ได้หรือไม่

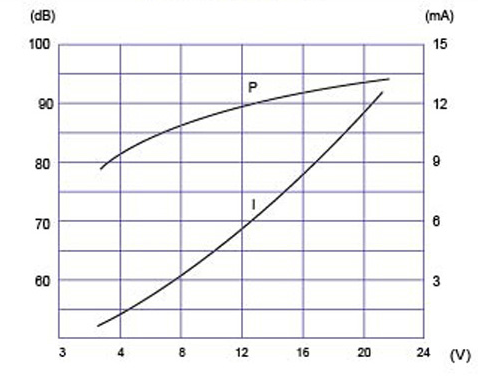

ได้ ตราบใดที่ราง 3.3V ยังอยู่ในช่วงการทำงาน 3–24V และสามารถทำได้ จ่ายกระแสที่ต้องการ SPL จะต่ำกว่าที่ 12V; ติดต่อ MEIDI เพื่อ กราฟแสดงคุณลักษณะแรงดันไฟฟ้าเทียบกับ SPL
5. แนะนำโปรไฟล์การบัดกรีใดสำหรับการบัดกรีแบบคลื่น?
การบัดกรีด้วยคลื่นที่ 260±5°C เป็นเวลา 4–6 วินาที โดยคงตัวเรือนไว้เป็นอย่างน้อย 2.0 มม. จากคลื่นประสาน อนุญาตให้ผ่านได้สูงสุด 2–3 ครั้ง การบัดกรีด้วยตนเองที่ 350 ℃เป็นเวลา 2–5 วินาทีก็เป็นที่ยอมรับเช่นกัน
6. HND‑2316 เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่
ช่วงอุณหภูมิการทำงานรองรับสภาพกลางแจ้งที่ไม่รุนแรง แต่ ที่อยู่อาศัยไม่ทนฝนและแดด หากสามารถโดนฝนหรือฝุ่นได้ ให้วาง เสียงกริ่งภายในตู้กันน้ำที่มีการระบายอากาศ
สำหรับเอกสารข้อมูล ลักษณะเฉพาะของไดรฟ์ DC รายงานความน่าเชื่อถือ หรือการใช้งาน การสนับสนุนสำหรับ HND-2316 โปรดติดต่อ MEIDI เพื่อแจ้งความต้องการของคุณ วิศวกรรม โดยทั่วไปการตอบกลับจะใช้เวลาภายในหนึ่งวันทำการ
