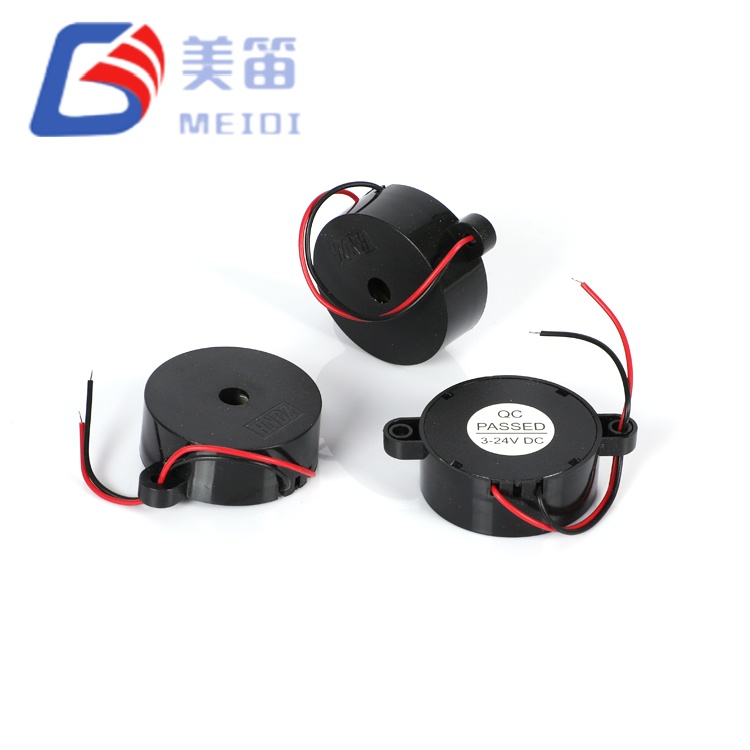

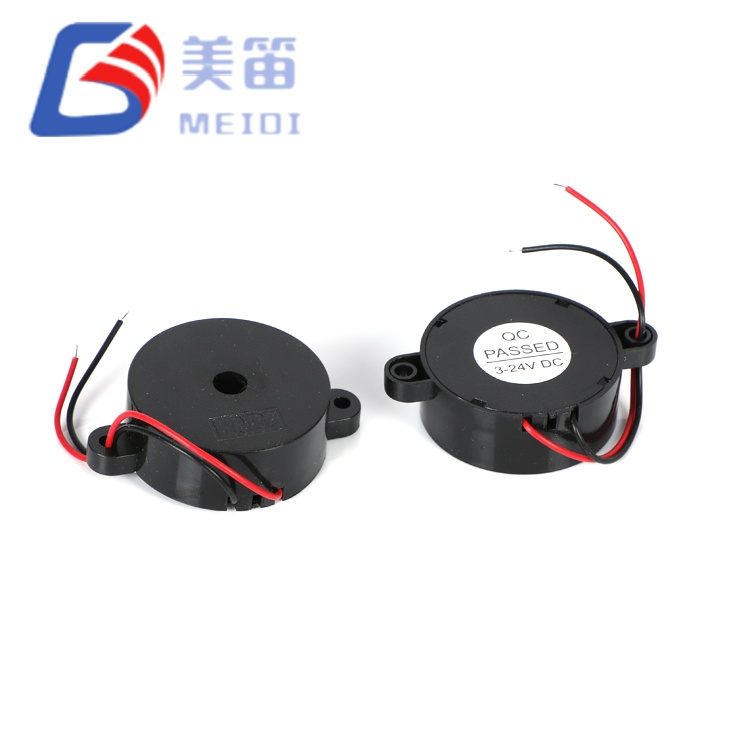

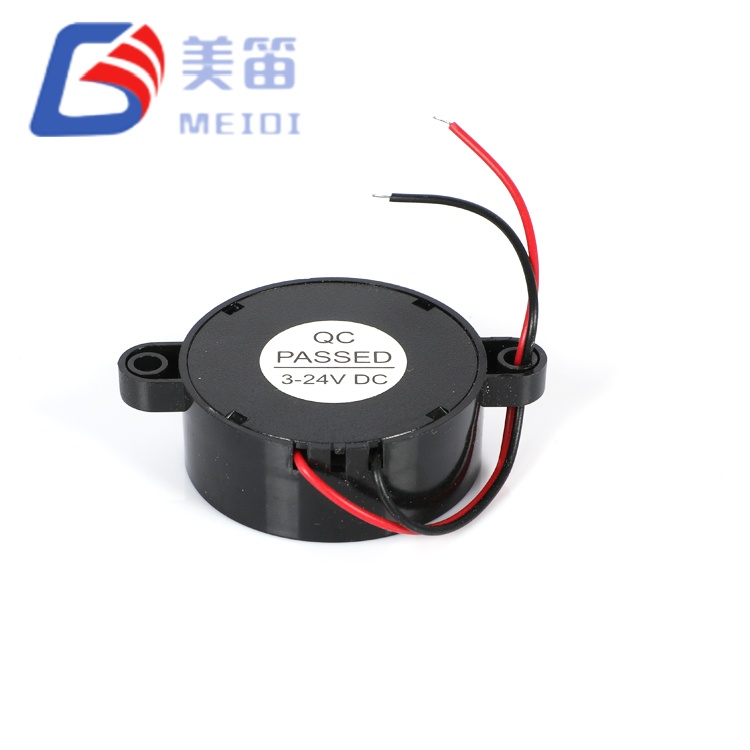

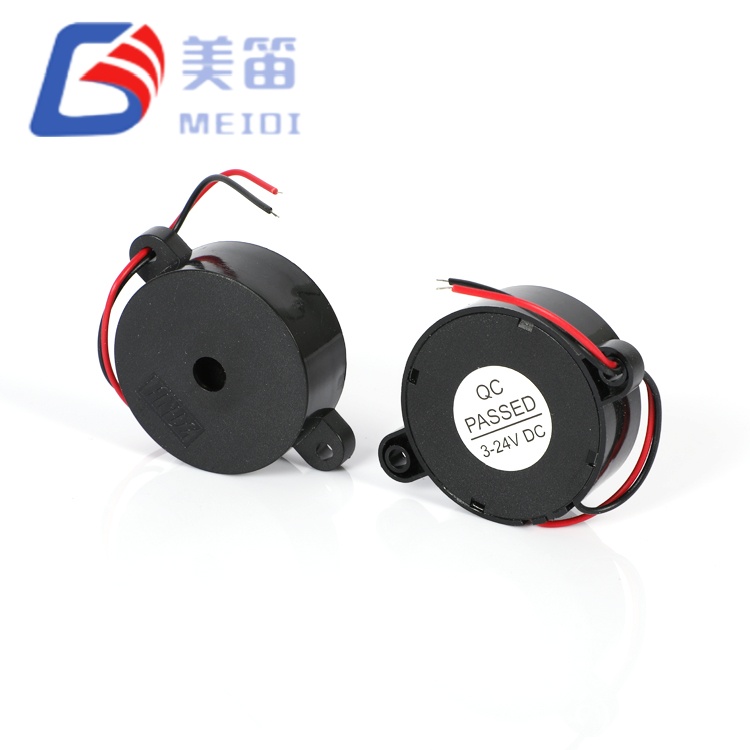

ออดสัญญาณเตือนภัยแบบเพียโซอิเล็กทริกแบบแอ็คทีฟ 4216 เป็นสัญญาณเตือนแบบเพียโซอิเล็กทริกที่ขับเคลื่อนในตัว ซึ่งรวมไดอะแฟรม 41.8 มม. เข้ากับออสซิลเลเตอร์ในตัว ทำให้เกิดโทนเสียง 2800Hz แบบคงที่ทันทีที่ใช้ไฟ DC ความดันเสียงที่วัดได้ที่ระยะ 10 ซม. จะอยู่ที่ 101–107dB ซึ่งสูงกว่าค่าขั้นต่ำที่รับประกันไว้ที่ 90dB มาก สัญญาณเตือนทำงานในช่วง 3–24V DC โดยจ่ายกระแสไฟน้อยกว่า 8mA ที่ 12V และตัวเรือนแบบเกลียวสามารถติดตั้งอย่างแน่นหนาบนแผงควบคุมหรือเครื่องจักรที่มีการสั่นสะเทือนได้
เอาต์พุตเสียงได้รับการตรวจสอบที่ 101–107dB บนชุดตัวอย่าง 10 ยูนิต ซึ่งให้พื้นที่ส่วนหัวอย่างมากสำหรับพื้นอุตสาหกรรมที่มีเสียงดังและแผงปิด
ช่วงการจ่ายไฟ 3–24V ทำให้ไม่จำเป็นต้องใช้ตัวแปลงภายนอก ครอบคลุมระบบยานพาหนะ 12V, ลูปสัญญาณเตือนไฟไหม้ 24V และแหล่งจ่ายแบตเตอรี่ที่คายประจุจนหมด
เซรามิกเพียโซอิเล็กทริกขนาดใหญ่ 41.8 มม. ให้โทนเสียงที่สะอาดตาและมีฮาร์โมนิกน้อยที่สุด แตกต่างจากไซเรนแม่เหล็กไฟฟ้าที่ขับเคลื่อนด้วยคอยล์
ออสซิลเลเตอร์ในตัวจะสร้างเสียงเตือนทันทีเมื่อใช้แรงดันไฟฟ้า ทำให้ไม่จำเป็นต้องใช้ทรัพยากร PWM ของไมโครคอนโทรลเลอร์หรือทรานซิสเตอร์ตัวขับภายนอก
การติดตั้งกรอบแบบเกลียวช่วยให้สามารถยึดกลไกได้ดีกว่าการออกแบบแบบพินทรู ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับอุปกรณ์ที่ต้องสัมผัสกับการสั่นสะเทือนอย่างต่อเนื่องหรือในสภาวะกลางแจ้ง
การดึงกระแสไฟจะต่ำกว่า 8mA ที่ 12V ที่กำหนด ซึ่งทำให้โหลดในวงจรแบตเตอรี่สำรองน้อยมากในระหว่างที่ไฟดับเป็นเวลานาน
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | สัญญาณเตือนอิเล็กทรอนิกส์ / ไซเรน | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 โวลท์ดีซี | ที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 3 – 24 โวลท์ดีซี | ต่อเนื่อง |

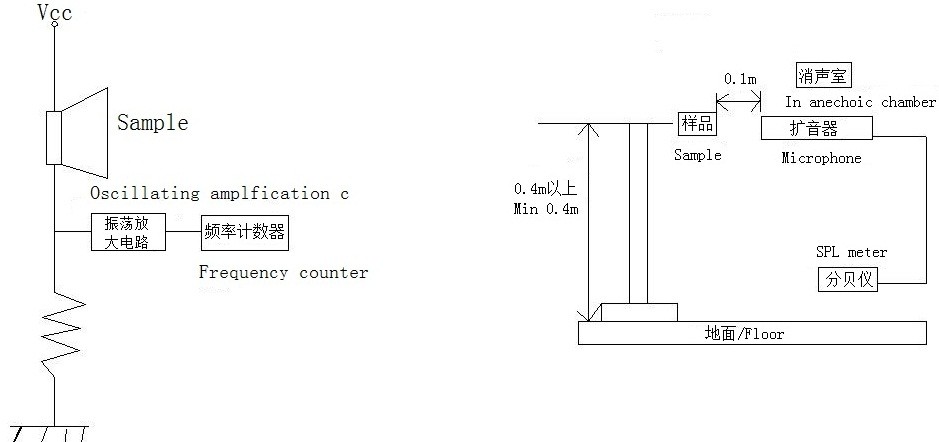

| เอาต์พุตเสียงที่ 10 ซม | ≥ 90 เดซิเบล | ที่ 12VDC, 2800 Hz, สนามว่าง |
| ตัวอย่างช่วง SPL | 101 – 107 เดซิเบล | ชุด 10 ตัว, 12Vp‑p, 10 ซม |
| ความถี่เรโซแนนซ์ | 2800 ± 500 เฮิรตซ์ | ออสซิลเลเตอร์ในตัว |
| ช่วงความถี่ตัวอย่าง | 2860 – 2950 เฮิรตซ์ | การจัดกลุ่มเป็นกลุ่ม |

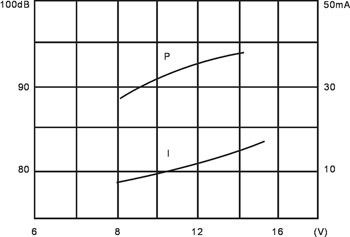

| การดำเนินงานในปัจจุบัน | ≤ 8 มิลลิแอมป์ | ที่ 12VDC |
| ความจุ | 12 ± 40% nF | ที่ 1 กิโลเฮิรตซ์ 25 ℃ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +80 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +85 ℃ | ไม่ทำงาน |

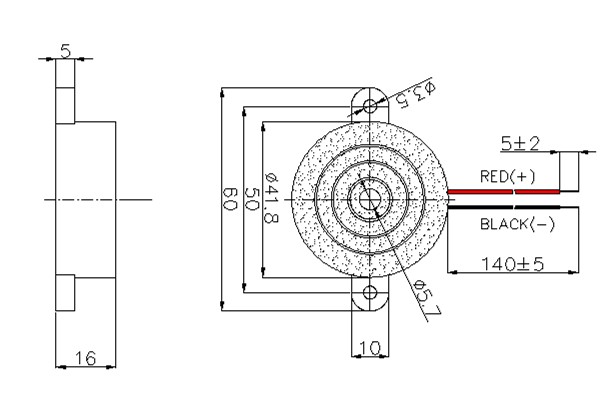

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 41.8 × 16 มม | ตัวเครื่อง ไม่รวมส่วนเกลียว |
| น้ำหนัก | 12 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | เอบีเอส สีดำ | — |
| ประเภทการติดตั้ง | รูทะลุพร้อมกรอบเกลียว | สามารถติดแผงได้ |
| การบัดกรี (คลื่น) | 260 ± 5 ℃, 4–6 วินาที | สูงสุด 2–3 รอบ |
| การบัดกรี (แบบแมนนวล) | 350 ± 10 ℃, 2–5 วินาที | สูงสุด 2–3 รอบ |
ความดันเสียง: 101 – 107 dB (เฉลี่ย 103.2 dB)
ความถี่: 2860 – 2950 Hz (ทั้งหมดอยู่ภายในความคลาดเคลื่อน ±500 Hz)
เส้นผ่านศูนย์กลาง: 41.79 – 42.00 มม
ความสูง: 15.99 – 16.05 มม
ระบบแจ้งเตือนเครื่องจักรอุตสาหกรรมที่เอาต์พุต 101+dB ตัดผ่านเสียงรบกวนจากโรงงาน 85–90dB ช่วยให้มั่นใจได้ว่าจะสังเกตเห็นข้อผิดพลาดและการหยุดฉุกเฉินทันที
การแจ้งเตือนบริเวณใกล้เคียงอุปกรณ์หนักบนเครน รถยก และเครื่องอัด โดยที่ยึดแบบเกลียวจะต้านทานการคลายตัวที่เกิดจากการสั่นสะเทือนอย่างต่อเนื่อง
แผงตรวจจับความปลอดภัยและขอบเขตที่ได้รับประโยชน์จากความสามารถของโทนเสียง 2800Hz ในการพกพาได้ไกลกว่า 50 เมตรในลานเปิด
การส่งสัญญาณอันตรายจากยานพาหนะและทางทะเล ขับเคลื่อนโดยตรงจากรถบัส 12V หรือ 24V โดยไม่มีข้อบังคับเพิ่มเติม
UPS และระบบแบตเตอรี่สำรองที่ต้องมีการแจ้งเตือนพลังงานต่ำสำหรับภาวะหนีความร้อนหรือสภาวะโหลดเกิน โดยดึงกระแสเพียง 8mA เพื่อรักษาพลังงานที่เก็บไว้
การติดตั้งพลังงานแสงอาทิตย์และนอกระบบกริดซึ่งมีแรงดันไฟฟ้าขั้นต่ำ 3V ช่วยให้สัญญาณเตือนทำงานได้แม้ในระหว่างที่แบตเตอรี่คายประจุจนหมด
| ข้อกำหนดของระบบความปลอดภัย | ข้อได้เปรียบ HND‑4216 |
| การได้ยินอันตรายในระยะไกล | วัดค่าได้ 101–107dB ช่วยให้มั่นใจได้ถึงเสียงแจ้งเตือนที่อยู่ห่างออกไป 40–60 เมตร โดยมีเสียงรบกวนรอบข้าง 85dB |
| ขจัดความซับซ้อนของไดรฟ์ภายนอก | ออสซิลเลเตอร์ในตัว; จำเป็นต้องใช้เพียงแรงดันไฟฟ้ากระแสตรงในการเริ่มโทนเสียง ซึ่งช่วยประหยัด I/O และส่วนประกอบของไดรเวอร์ |
| คงคุณภาพไฟฟ้าที่เปลี่ยนแปลงได้ | ช่วง 3–24V รองรับข้อเหวี่ยงเย็นของยานยนต์, รางปกติ 12V และรางอุตสาหกรรม 24V ที่ไม่มีตัวแปลง |
| ต้านทานการสั่นสะเทือนและความเครียดทางกล | แผงยึดแผงกรอบแบบเกลียวให้การยึดเกาะได้ดีกว่าการออกแบบแบบปักหมุด ตัวเรือน ABS ทนทานต่อการทำงานซ้ำด้วยตนเองที่ 350°C |
| ลดภาระด้านพลังงานในระบบสำรองข้อมูลให้เหลือน้อยที่สุด | ≤8mA ที่ 12V ดึงกระแสไฟน้อยกว่าไซเรนแม่เหล็กไฟฟ้าประมาณ 75% ที่เทียบเคียงได้ ซึ่งช่วยยืดระยะเวลาการใช้งานแบตเตอรี่ |
เทคโนโลยีอัจฉริยะ MEIDI ผลิตอุปกรณ์เตือนด้วยเสียงมาตั้งแต่ปี 2011 โรงงานในมณฑลเจียงซู ประเทศจีน ผสมผสานการขึ้นรูป ABS ภายในองค์กร การสอบเทียบออสซิลเลเตอร์อัตโนมัติ และการตรวจสอบความถูกต้องทางเสียง 100% ภายใต้ระบบคุณภาพที่ได้รับการรับรอง ISO 9001 การบูรณาการในแนวตั้งนี้ทำให้สามารถควบคุมประสิทธิภาพและความน่าเชื่อถือของ HND‑4216 ได้อย่างใกล้ชิด
แต่ละชุดการผลิตผ่านการตรวจสอบดังต่อไปนี้ ความดันเสียงจะถูกวัดในทุกยูนิตเพื่อยืนยันค่าขั้นต่ำ ≥90dB ค่าเฉลี่ยแบทช์ทั่วไปเกิน 103dB ความถี่ของออสซิลเลเตอร์ได้รับการตรวจสอบแล้วว่าคงอยู่ภายใน 2800±500Hz และปริมาณการใช้กระแสไฟจะถูกคัดกรองที่ ≤8mA ที่ 12V การทดสอบความทนทานต่อความร้อนใช้งานเครื่องเป็นเวลา 48 ชั่วโมงที่อุณหภูมิ +80°C เพื่อยืนยันความเสถียรของออสซิลเลเตอร์ การสัมผัสความชื้นที่ 40°C และ 93% RH เป็นเวลา 96 ชั่วโมงจะตรวจสอบความถูกต้องของตัวเรือน ABS และการชุบขั้วต่อ ความสามารถในการบัดกรีได้รับการทดสอบตาม J‑STD‑002 และการทดสอบการสั่นสะเทือนในช่วง 10–55Hz ด้วยแอมพลิจูด 1.0 มม. ช่วยให้มั่นใจว่าตัวยึดแบบเกลียวยังคงแน่นหนา
รหัสล็อตที่พิมพ์บนตัวเรือนจะเชื่อมโยงทุกๆ HND‑4216 ไปยังวันที่ผลิต ชุดออสซิลเลเตอร์ และบันทึกการทดสอบทั้งหมด โดยจะเก็บรักษาไว้เป็นเวลาสิบปี
1. 4216 Active Piezo Alarm Buzzer สามารถใช้กลางแจ้งท่ามกลางสายฝนหรือมีความชื้นสูงได้หรือไม่
ตัวเครื่อง ABS มาตรฐานได้รับการออกแบบสำหรับการใช้งานในร่มและกลางแจ้งที่มีที่กำบัง หากต้องการสัมผัสกับฝน กระแสน้ำ หรือฝุ่นหนักโดยตรง โปรดติดต่อ MEIDI เกี่ยวกับรุ่นที่ได้รับการจัดอันดับ IP พร้อมขอบที่ปิดสนิทและทางระบายน้ำ การติดตั้งสัญญาณเตือนโดยให้พอร์ตเสียงคว่ำลงสามารถช่วยปกป้องอุปกรณ์ภายในได้เช่นกัน
2. ระยะแจ้งเตือนที่มีประสิทธิภาพในโรงงานที่มีเสียงดังคือเท่าใด?
ด้วยเอาต์พุตที่วัดได้ที่ 101–107dB โดยทั่วไป HND‑4216 จะให้สัญญาณที่ชัดเจนในระยะสูงสุด 40–60 เมตร เมื่อเสียงรบกวนรอบข้างอยู่ที่ประมาณ 85dB ในพื้นที่ที่มีเสียงดังมาก (95dB ขึ้นไป) ระยะอาจลดลงเหลือ 25–35 เมตร สำหรับพื้นที่ขนาดใหญ่ แนะนำให้ใช้สัญญาณเตือนหลายตัวโดยเว้นระยะห่างกัน 30–40 เมตร
3. สามารถปรับโทนเสียงได้หรือติดที่โรงงาน ?
หน่วยมาตรฐานสร้างโทนเสียง 2800Hz ที่สม่ำเสมอ สำหรับโครงการ OEM ที่มีปริมาณมาก MEIDI สามารถประเมินความถี่ทางเลือกภายในแถบเรโซแนนซ์เพียโซอิเล็กทริกหรือเพิ่มรูปแบบการมอดูเลชั่นได้ มีการใช้ปริมาณการสั่งซื้อขั้นต่ำและเวลานำทางวิศวกรรม
4. HND‑4216 ปลอดภัยในการทำงานต่อเนื่องเป็นเวลา 24 ชั่วโมงหรือไม่
ใช่. สัญญาณเตือนได้รับการจัดอันดับสำหรับการทำงานต่อเนื่อง และกระแสไฟ 8mA ที่ต่ำทำให้เกิดความร้อนภายในน้อยมาก ทั้งส่วนประกอบเพียโซอิเล็กทริกและวงจรออสซิลเลเตอร์ยังคงอยู่ภายในขีดจำกัดทางความร้อนที่ดีในระหว่างการทำงานที่ขยายออกไปในช่วงอุณหภูมิแวดล้อมเต็มที่ -20°C ถึง +80°C
5. สัญญาณเตือนสามารถทำงานกับแหล่งจ่ายไฟ 48V DC หรือ 110V AC ได้หรือไม่?
แรงดันไฟฟ้าต่อเนื่องสูงสุดคือ 24V DC สำหรับระบบ 48V แคลมป์ซีเนอร์ธรรมดาหรือตัวต้านทานแบบอนุกรมสามารถลดแรงดันไฟฟ้าให้อยู่ในระดับที่ปลอดภัยได้ สำหรับไฟ 110V AC จำเป็นต้องใช้บริดจ์เรกติไฟเออร์ที่มีการควบคุม 24V หมายเหตุการใช้งานสำหรับการตั้งค่าเหล่านี้มีให้จาก MEIDI รุ่นไฟฟ้าแรงสูงแบบกำหนดเองไม่ได้ผลิตขึ้นสำหรับรุ่นนี้
สำหรับการคำนวณความครอบคลุมของเสียง ตัวเลือกการปิดผนึก IP คำขอปรับแต่งของ OEM หรือการกำหนดราคาตามปริมาณ โปรดส่งความต้องการของคุณผ่านแบบฟอร์มสอบถาม โดยปกติแล้วทีมวิศวกรแอปพลิเคชันของ MEIDI จะตอบกลับภายในหนึ่งวันทำการพร้อมเอกสารข้อมูล แบบติดตั้ง และความพร้อมของตัวอย่าง
