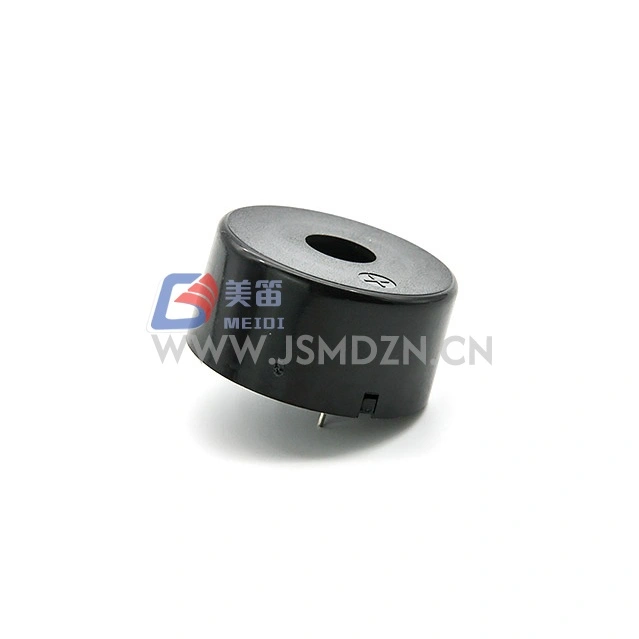

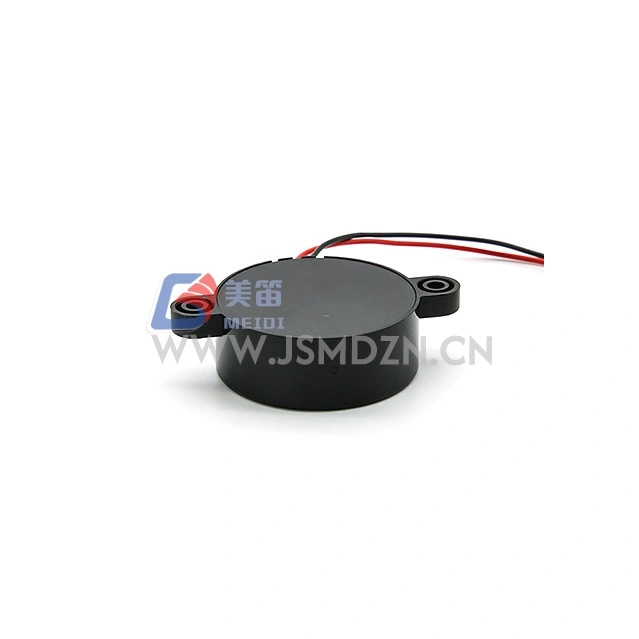

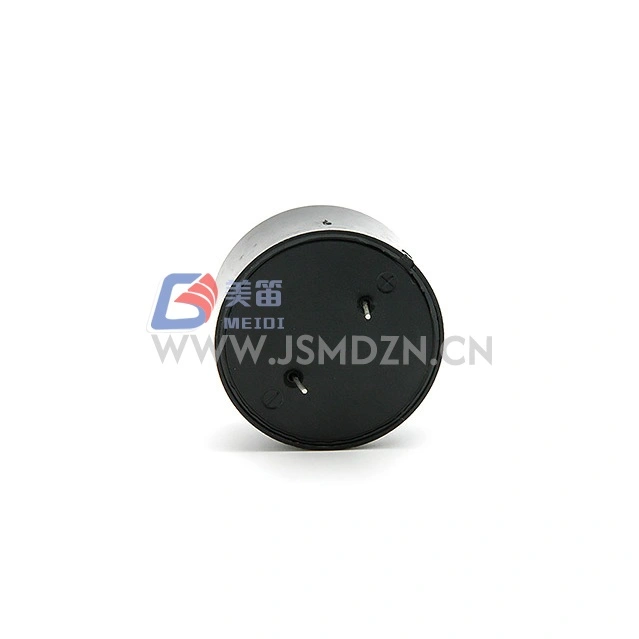

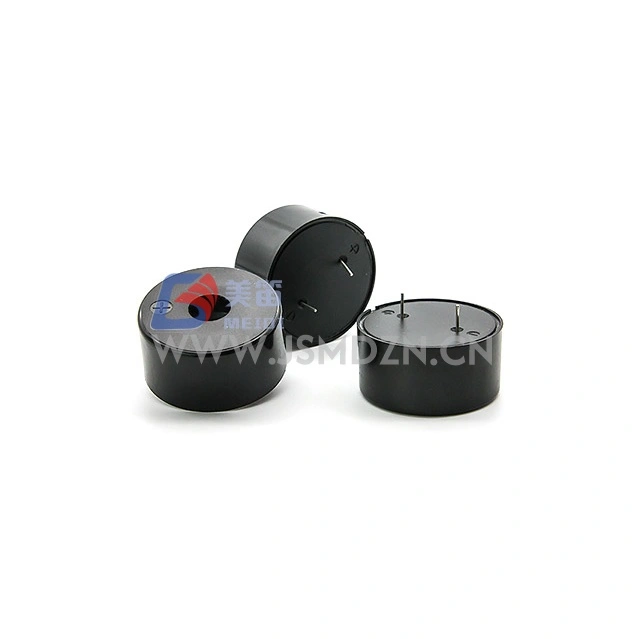

MEIDI HND-4020 3KHz Piezo Electronic Alarm เป็นหน่วยสัญญาณเตือนอิเล็กทรอนิกส์ที่ออกแบบมาสำหรับการใช้งานคำเตือนด้วยเสียงและการแจ้งเตือน ใช้ทรานสดิวเซอร์เพียโซอิเล็กทริกที่ขับเคลื่อนด้วยคลื่นสี่เหลี่ยมภายนอกหรือสัญญาณ PWM ช่วยให้นักออกแบบระบบสามารถควบคุมความถี่และรูปแบบของโทนเสียงได้
HND-4020 สะท้อนที่ 3000±500Hz และผลิตเสียงต่ำสุด ความดันเสียง 89dB ที่ 3Vp-p, 3kHz, หน้าที่ 50%, วัดที่ 30 ซม. ช่วงการทำงานที่กว้าง 1~25Vp-p รองรับการออกแบบวงจรไดรเวอร์ที่หลากหลาย ด้วยความจุ 30000±30%pF ที่ 1kHz และตัวเรือน PPO สีดำ สัญญาณเตือนอิเล็กทรอนิกส์นี้จึงเหมาะกับระบบแจ้งเตือนทางอุตสาหกรรม การรักษาความปลอดภัย และการควบคุมกระบวนการ
ความยืดหยุ่นของไดรฟ์ภายนอก — ยอมรับไดรฟ์ PWM หรือคลื่นสี่เหลี่ยมสำหรับเอาต์พุตโทนเสียงที่ตั้งโปรแกรมได้

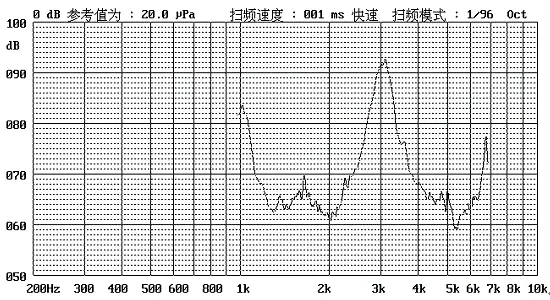

ความถี่เรโซแนนซ์ 3000Hz — ปรับจากโรงงานด้วยความคลาดเคลื่อน ±500Hz
ช่วงแรงดันไฟฟ้ากว้าง — ช่วงการทำงาน 1~25Vp-p รองรับวงจรไดรเวอร์ที่หลากหลาย
การสิ้นเปลืองกระแสไฟต่ำ — สูงสุด 5mA ที่ 3Vp-p, 3kHz, ภาษี 50%
ตัวเรือน PPO — วัสดุ PPO สีดำเพื่อความทนทานทางความร้อนและกลไก
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | สัญญาณเตือนอิเล็กทรอนิกส์ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3 วีพี-พี | ตามเงื่อนไขการทดสอบ |
| แรงดันไฟฟ้าที่ใช้งาน | 1~25 Vp-หน้า | ช่วงสัญญาณขับเคลื่อน |
| ความถี่เรโซแนนซ์ | 3000 ±500 เฮิรตซ์ | — |
| ระดับความดันเสียง | นาที. 89 เดซิเบล | 3Vp-p, 3kHz, หน้าที่ 50%, 30ซม |
| จัดอันดับปัจจุบัน | สูงสุด 5 มิลลิแอมป์ | 3Vp-p, 3kHz, ภาษี 50% |
| ความจุ | 30,000 ±30% พีเอฟ | ที่ 1kHz |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | ไม่ทำงาน |
| ขนาดภายนอก | Φ39.5 × 26 มม | ตัวเครื่อง เท่านั้น ต่อการวาดภาพมิติ |
| ระยะห่างของรูยึด | 18 มม | การวาดภาพต่อมิติ |
| น้ำหนักสุทธิ | ประมาณ 15 ก | — |
| วัสดุที่อยู่อาศัย | ป.ป.ช | สีดำ |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | RoHS | — |
ระบบเตือนไดรฟ์ภายนอก — อุปกรณ์ที่มีไมโครคอนโทรลเลอร์หรือไอซีไดรเวอร์ที่ให้เอาต์พุต PWM หรือคลื่นสี่เหลี่ยม
การแจ้งเตือนกระบวนการทางอุตสาหกรรม — คำเตือนข้อผิดพลาดและอันตรายในระบบควบคุม
แผงรักษาความปลอดภัย — การแจ้งเตือนการบุกรุกและสถานะที่ขับเคลื่อนโดยสัญญาณควบคุมภายนอก
ระบบแจ้งเตือนที่ตั้งโปรแกรมได้ — การปรับความถี่ทำให้สามารถเอาต์พุตรูปแบบหลายโทนเสียงและแปรผันได้
อุปกรณ์อิเล็กทรอนิกส์ทั่วไป — โทนสถานะ การแจ้งเตือนข้อผิดพลาด และผลตอบรับจากผู้ปฏิบัติงาน
| ข้อกำหนดการออกแบบ | ข้อได้เปรียบ HND-4020 |
| เอาต์พุตโทนเสียงที่ตั้งโปรแกรมได้ | ไดรฟ์ PWM ภายนอกช่วยให้สามารถปรับเปลี่ยนความถี่และรูปแบบได้ |
| ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง | ช่วงการทำงาน 1~25Vp-p รองรับการออกแบบไดรเวอร์ที่หลากหลาย |
| กระแสไฟต่ำ | สูงสุด 5mA ที่สภาวะการทดสอบที่กำหนด |
| การติดตั้งแผง | ตัวเรือน Φ39.5 มม. พร้อมรูสำหรับติดตั้งสำหรับการติดตั้งแชสซี |
| การจับคู่วงจรไดรฟ์ | ความจุปกติ 30000pF สำหรับการจับคู่ไดรเวอร์ Piezo มาตรฐาน |
MEIDI ผลิตสัญญาณเตือนอิเล็กทรอนิกส์ HND-4020 ภายใต้กระบวนการผลิตที่ได้รับการควบคุม แต่ละล็อตการผลิตต้องผ่าน:
การตรวจสอบความถี่ — การทดสอบความถี่เรโซแนนซ์ที่ 3000±500Hz
การตรวจสอบ SPL — การตรวจสอบความดันเสียงที่ 3Vp-p, 3kHz, หน้าที่ 50%, 30 ซม.
การทดสอบการบริโภคปัจจุบัน — สูงสุด ตรวจสอบ 5mA ภายใต้เงื่อนไขการทดสอบที่กำหนด
การตรวจสอบขนาด — ตัวถัง Φ39.5×26 มม. และการตรวจสอบโครงร่างรูยึด
การทดสอบความน่าเชื่อถือ — รวมถึงการทดสอบอายุการใช้งานอุณหภูมิปกติ 96 ชั่วโมง, การจัดเก็บที่อุณหภูมิสูง +80°C, การจัดเก็บที่อุณหภูมิต่ำ -30°C, การเปิดรับความชื้น 48 ชั่วโมงที่ +40°C/90–95%RH, อุณหภูมิฉับพลัน 10 รอบ (+70°C↔-20°C), การทดสอบการตกหล่น 1.2 เมตร และการสั่นสะเทือนทางกลแบบหลายแกน
ผลิตภัณฑ์ผลิตขึ้นด้วยวัสดุที่ได้มาตรฐาน RoHS ติดต่อ MEIDI เพื่อขอเอกสารคุณภาพโดยละเอียดและรายงานผลการทดสอบ
1. HND-4020 ต้องใช้ออสซิลเลเตอร์ภายนอกหรือสัญญาณ PWM หรือไม่
ใช่. HND-4020 ต้องใช้สัญญาณ AC หรือ PWM ภายนอกที่หรือใกล้กับความถี่เรโซแนนซ์ที่ 3000Hz แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเอาต์พุตเสียงได้ เนื่องจากองค์ประกอบเพียโซอิเล็กทริกจำเป็นต้องมีการกลับขั้วเพื่อโค้งงอทางกลไกและสร้างแรงดันเสียง
2. แรงดันไฟฟ้าและความถี่ในการขับขี่ที่แนะนำสำหรับ HND-4020 คืออะไร
ข้อมูลจำเพาะของแหล่งที่มาแสดงรายการเงื่อนไขการทดสอบของคลื่นสี่เหลี่ยมหน้าที่ 3Vp-p, 3kHz, 50% ช่วงแรงดันไฟฟ้าในการทำงานคือ 1 ~ 25Vp-p สำหรับเอาต์พุตเสียงที่กำหนด ให้ขับที่ 3Vp-p ใกล้กับความถี่เรโซแนนซ์
3. เหตุใด SPL จึงวัดที่ 30 ซม. แทนที่จะเป็น 10 ซม.
ข้อมูลจำเพาะของแหล่งที่มาแสดงรายการขั้นต่ำ 89dB ที่ 30 ซม. ภายใต้สภาวะการทดสอบที่กำหนด ระยะการวัดนี้เป็นส่วนหนึ่งของเงื่อนไขการทดสอบที่กำหนดไว้ และควรใช้เมื่อเปรียบเทียบเอาต์พุตเสียง
4. ความจุของ HND-4020 คืออะไร และเหตุใดจึงมีความสำคัญ
ความจุที่กำหนดคือ 30,000 ± 30% pF ที่ 1kHz โหลดแบบ capacitive นี้กำหนดกระแสที่ต้องการจากวงจรไดรเวอร์ ตรวจสอบว่าไดรเวอร์สามารถจ่ายกระแสไฟได้อย่างเพียงพอตามความถี่และแรงดันไฟฟ้าของสวิตชิ่งของคุณ
5. HND-4020 มีขนาดการติดตั้งเท่าใด
ภาพวาดแสดงขนาดแสดงตัวเครื่องที่มีเส้นผ่านศูนย์กลาง Φ39.5 มม. โดยมีความสูงรวม 26 มม. และรูสำหรับติดตั้งโดยเว้นระยะห่างกัน 18 มม. ติดต่อ MEIDI สำหรับการเขียนแบบเครื่องกลอย่างเป็นทางการ
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกการใช้งานวงจรขับเคลื่อน ข้อมูลการตอบสนองความถี่ หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อ MEIDI ข้อมูลจำเพาะของผลิตภัณฑ์และเอกสารประกอบคุณสมบัติมีอยู่ภายใต้ NDA ร่วมกัน
