สัญญาณเตือนอิเล็กทรอนิกส์ MEIDI HND-4333M พร้อมเอาต์พุตเสียง 95dB เป็นสัญญาณเตือนอิเล็กทรอนิกส์แรงดันสูงที่ออกแบบมาสำหรับการใช้งานคำเตือนด้วยเสียงที่ต้องใช้ไดรฟ์ AC หรือ DC ที่ระดับแรงดันไฟฟ้าที่สูงขึ้น สัญญาณเตือนนี้ได้รับพิกัดที่ 110VDC/VAC โดยมีช่วงการทำงาน 60~150VDC/VAC รวมอยู่ในวงจรเตือนที่เชื่อมต่อกับแหล่งจ่ายไฟหลักและระบบควบคุมอุตสาหกรรมไฟฟ้าแรงสูงโดยไม่มีการควบคุมแรงดันไฟฟ้าเพิ่มเติม
HND-4333M ผลิตขั้นต่ำ ความดันเสียง 95dB ที่ 110VDC/VAC, 10 ซม. พร้อมความถี่เรโซแนนซ์ 2800±500Hz ข้อมูลจำเพาะของแหล่งที่มาแสดงรายการพารามิเตอร์ความถี่ที่มีสัญลักษณ์ไม่ต่อเนื่องและประเภทโทนเสียงเป็นแบบต่อเนื่อง ตัวเรือน ABS สีดำมีฟอร์มแฟคเตอร์เส้นผ่านศูนย์กลาง Φ43.0 มม. ที่น้ำหนักสุทธิประมาณ 36 กรัม อุณหภูมิในการทำงานอยู่ที่ -20°C~+70°C โดยจัดเก็บได้ที่ระดับ -30°C~+80°C
ไดรฟ์ AC/DC แรงดันสูง — พิกัด 110VDC/VAC พร้อมช่วงการทำงาน 60~150VDC/VAC สำหรับการเชื่อมต่อโดยตรงกับวงจรจ่ายไฟฟ้าแรงสูง
เอาต์พุตแรงดันเสียง 95dB — ต่ำสุด 95dB ที่ 110VDC/VAC, 10 ซม. สำหรับการแจ้งเตือนด้วยเสียงในสภาพแวดล้อมทางอุตสาหกรรม
ความถี่เรโซแนนซ์ 2800Hz — ปรับจากโรงงานที่ 2800±500Hz พร้อมเอาต์พุตโทนเสียงต่อเนื่อง

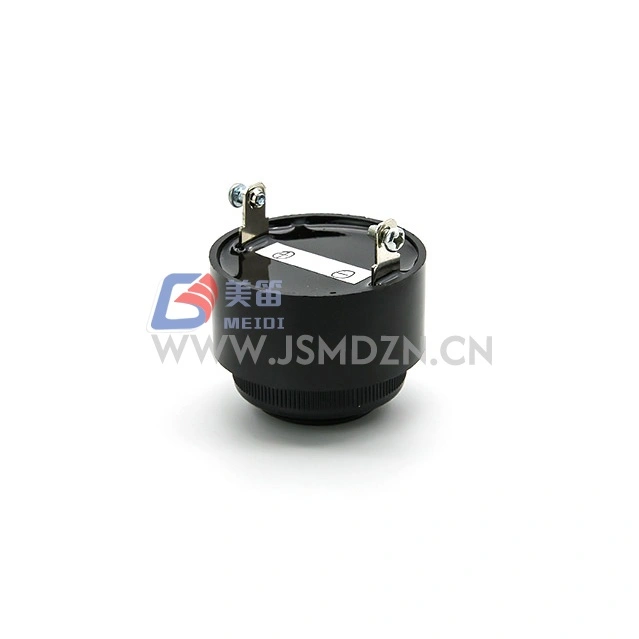

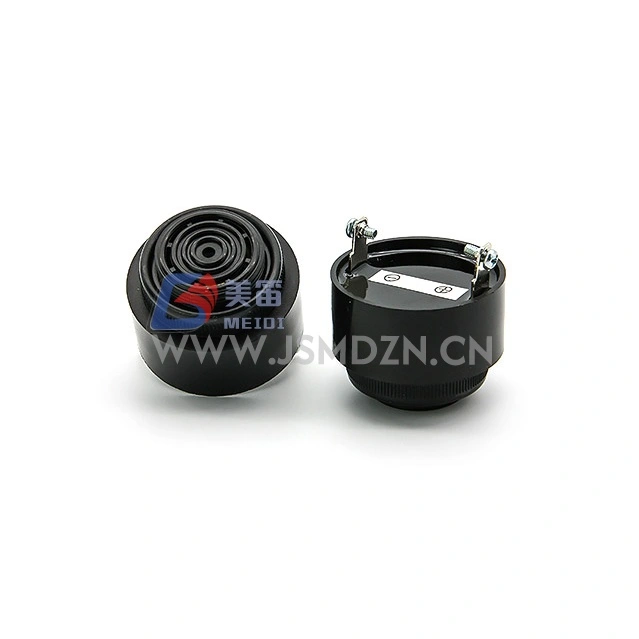

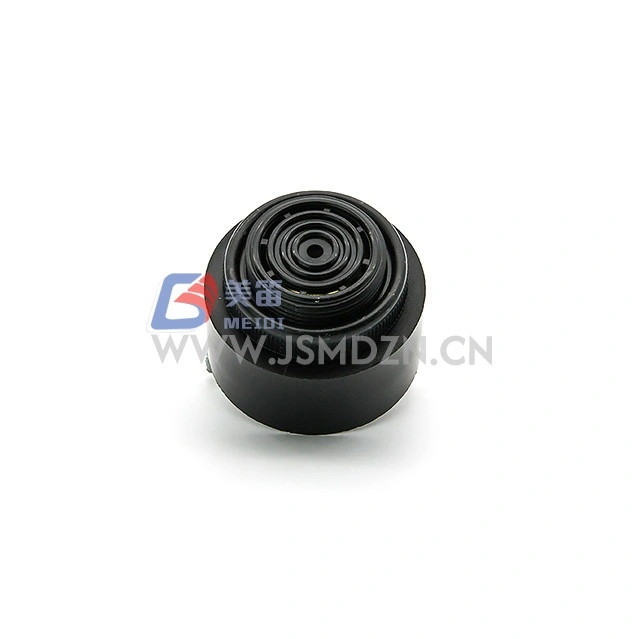

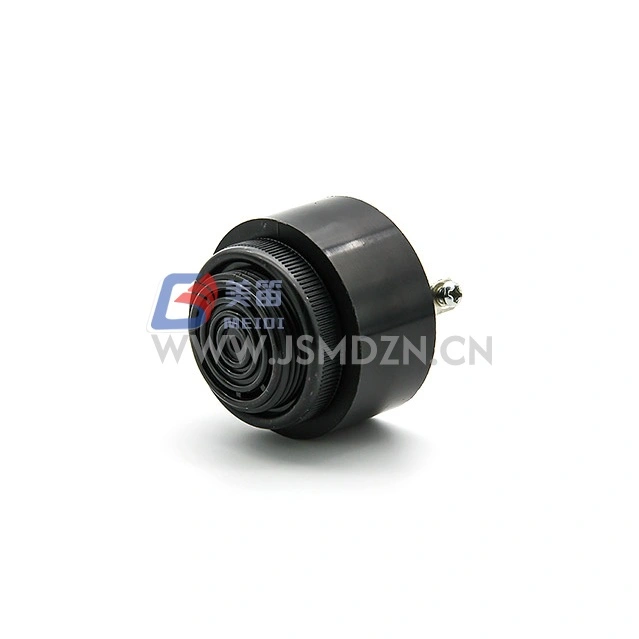

ตัวเรือน ABS สีดำ — โครงสร้างเส้นผ่านศูนย์กลาง Φ43.0 มม. น้ำหนักสุทธิประมาณ 36 กรัม
ช่วงอุณหภูมิกว้าง — -20°C~+70° ขณะใช้งาน, -30°C~+80° การเก็บรักษา
| พารามิเตอร์ | ค่า | หมายเหตุ |
| ประเภทสินค้า | สัญญาณเตือนอิเล็กทรอนิกส์ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 110 VDC/VAC | ที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 60~150 VDC/VAC | ช่วงต่อเนื่อง |
| จัดอันดับปัจจุบัน | สูงสุด 20 มิลลิแอมป์ | ที่ 110VDC/VAC |
| ระดับความดันเสียง | นาที. 95 เดซิเบล | ที่ 110VDC/VAC, 10ซม |
| ความถี่เรโซแนนซ์ | 2800 ±500 เฮิรตซ์ | สัญกรณ์ไม่ต่อเนื่องตามข้อกำหนด |
| โทน | ต่อเนื่อง | ตามข้อกำหนด |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | ไม่ทำงาน |
| วัสดุที่อยู่อาศัย | เอบีเอส | สีดำ |

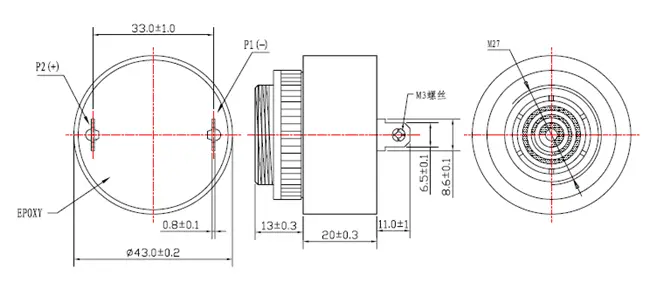

| เส้นผ่านศูนย์กลาง | Φ43.0 มม | การวาดภาพต่อมิติ |
| น้ำหนักสุทธิ | ประมาณ 36 ก | — |
วงจรสัญญาณเตือนไฟฟ้าแรงสูง — ระบบที่มีแหล่งจ่ายไฟ AC/DC 110V สำหรับเสียงเตือนแบบขับเคลื่อนโดยตรง
แผงควบคุมอุตสาหกรรม — การแจ้งเตือนข้อผิดพลาดและสถานะในอุปกรณ์ที่เชื่อมต่อกับแหล่งจ่ายไฟหลัก
การแจ้งเตือนอัคคีภัยและความปลอดภัย — หน่วยแจ้งเตือนด้วยเสียงในการติดตั้งความปลอดภัยของอาคารที่มีแหล่งจ่ายไฟ 110V
คำเตือนอันตรายจากกระบวนการ — อุปกรณ์โอเวอร์โหลดและการแจ้งเตือนข้อผิดพลาดในสภาพแวดล้อมทางอุตสาหกรรม
ระบบเตือนอิเล็กทรอนิกส์ทั่วไป — การใช้งานที่ต้องการไดรฟ์ไฟฟ้าแรงสูงและเอาต์พุตเสียง 95dB
| ข้อกำหนดการออกแบบ | ข้อได้เปรียบ HND-4333M |
| ไดรฟ์ไฟฟ้าแรงสูง | พิกัด 110VDC/VAC, ช่วงการทำงาน 60~150VDC/VAC สำหรับการเชื่อมต่อสายไฟหลักโดยตรง |
| เอาต์พุตเสียง | นาที. 95dB ที่ 110VDC/VAC, 10 ซม |
| ความยืดหยุ่นในการจัดหา | ยอมรับทั้งแรงดันไฟฟ้า AC และ DC ภายในช่วงการทำงาน |
| ฟอร์มแฟคเตอร์ขนาดกะทัดรัด | โครงสร้าง ABS Φ43.0 มม. ที่ประมาณ 36 ก |
| ความอดทนต่ออุณหภูมิ | ช่วงการทำงาน -20°C~+70°C สำหรับสภาพแวดล้อมทางอุตสาหกรรม |
MEIDI ผลิตสัญญาณเตือนอิเล็กทรอนิกส์ HND-4333M พร้อมเอาต์พุตเสียง 95dB ภายใต้กระบวนการผลิตที่ได้รับการควบคุม แต่ละล็อตการผลิตต้องผ่าน:
การตรวจสอบความถี่ — การทดสอบความถี่เรโซแนนซ์ที่ 2800±500Hz
การตรวจสอบ SPL — การตรวจสอบความดันเสียงที่ 110VDC/VAC, 10 ซม
การทดสอบการบริโภคปัจจุบัน — สูงสุด ตรวจสอบ 20mA ที่ 110VDC/VAC
การทดสอบความน่าเชื่อถือ — รวมถึงการทดสอบอายุการใช้งาน 96 ชั่วโมงที่แรงดันไฟฟ้าที่กำหนดด้วยคลื่นสี่เหลี่ยมรอบการทำงาน 1/2 รอบ, การจัดเก็บที่อุณหภูมิสูง +80°C (96 ชม.), -40°C การจัดเก็บที่อุณหภูมิต่ำ (96 ชม.), การเปิดรับความชื้น 48 ชั่วโมงที่ +40°C/90~95%RH, อุณหภูมิช็อก 10 รอบ (+70°C↔-20°C), การทดสอบการตกหล่น 1.2 เมตร และการทดสอบการสั่นสะเทือนทางกล (1000 ครั้ง/นาที, แอมพลิจูด 1.5 มม., 3 แกน)
ผลิตภัณฑ์ผลิตขึ้นด้วยวัสดุที่ได้มาตรฐาน RoHS ติดต่อ MEIDI เพื่อขอเอกสารคุณภาพโดยละเอียดและรายงานผลการทดสอบ
1. ข้อกำหนดความถี่ "ไม่ต่อเนื่อง" หมายถึงอะไร และเกี่ยวข้องกับโทนเสียง "ต่อเนื่อง" อย่างไร
ข้อมูลจำเพาะของแหล่งที่มาแสดงรายการความถี่เรโซแนนซ์เป็น "2800±500Hz/ไม่สม่ำเสมอ" และประเภทโทนเสียงเป็น "ต่อเนื่อง" สัญลักษณ์ไม่ต่อเนื่องจะปรากฏในช่องพารามิเตอร์ความถี่ ขณะที่โทนเสียงถูกระบุเป็นต่อเนื่อง ติดต่อ MEIDI เพื่อขอคำชี้แจงเกี่ยวกับความสัมพันธ์ของรอบการทำงานและรูปแบบโทนเสียงสำหรับการสมัครของคุณ
2. HND-4333M สามารถขับเคลื่อนด้วยแรงดันไฟฟ้าทั้ง AC และ DC ได้หรือไม่?
ใช่. แรงดันไฟฟ้าที่กำหนดระบุเป็น 110VDC/VAC และช่วงแรงดันไฟฟ้าในการทำงานคือ 60~150VDC/VAC สัญญาณเตือนยอมรับทั้งอินพุต AC และ DC ภายในช่วงนี้ ตรวจสอบว่าแรงดันไฟฟ้าของคุณอยู่ในช่วงการทำงานที่ระบุ
3. ระยะทางและเงื่อนไขในการวัดระดับความดันเสียงเป็นอย่างไร?

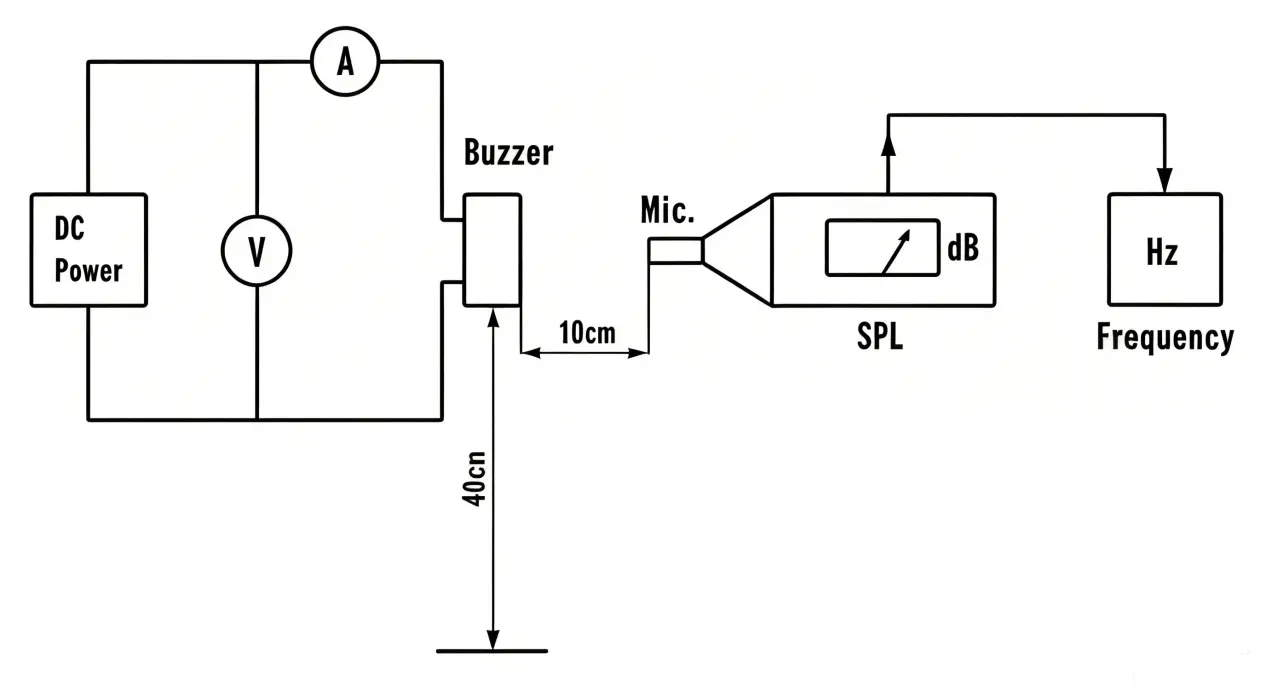

ข้อกำหนดแหล่งที่มาระบุขั้นต่ำ 95dB ที่ 110VDC/VAC, 10 ซม. การวัดจะดำเนินการที่ระยะห่าง 10 ซม. ภายใต้แรงดันไฟฟ้าที่กำหนด ใช้เงื่อนไขการวัดนี้เมื่อเปรียบเทียบเอาต์พุตเสียงกับชุดสัญญาณเตือนอื่นๆ
4. HND-4333M ใช้วัสดุตัวเรือนและขนาดใด
HND-4333M ใช้ตัวเครื่อง ABS สีดำที่มีเส้นผ่านศูนย์กลาง Φ43.0 มม. และน้ำหนักสุทธิประมาณ 36 กรัม ติดต่อ MEIDI เพื่อขอภาพวาดขนาดอย่างเป็นทางการซึ่งแสดงขนาดทางกลที่สมบูรณ์และรายละเอียดการติดตั้ง
สำหรับเอกสารข้อมูลทางเทคนิค ข้อมูลข้อมูลจำเพาะเกี่ยวกับเสียง หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อ MEIDI ข้อมูลจำเพาะของผลิตภัณฑ์และเอกสารประกอบคุณสมบัติมีอยู่ภายใต้ NDA ร่วมกัน
