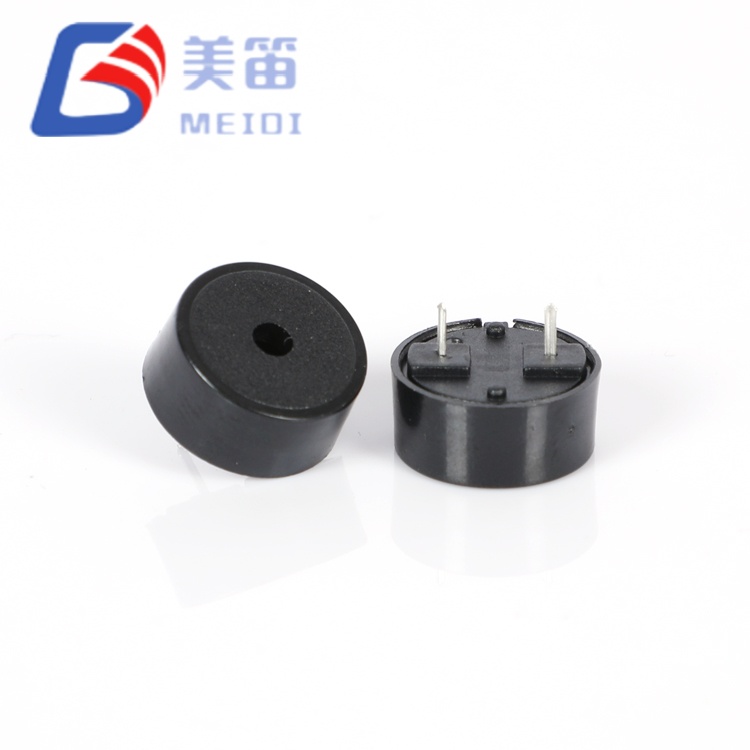

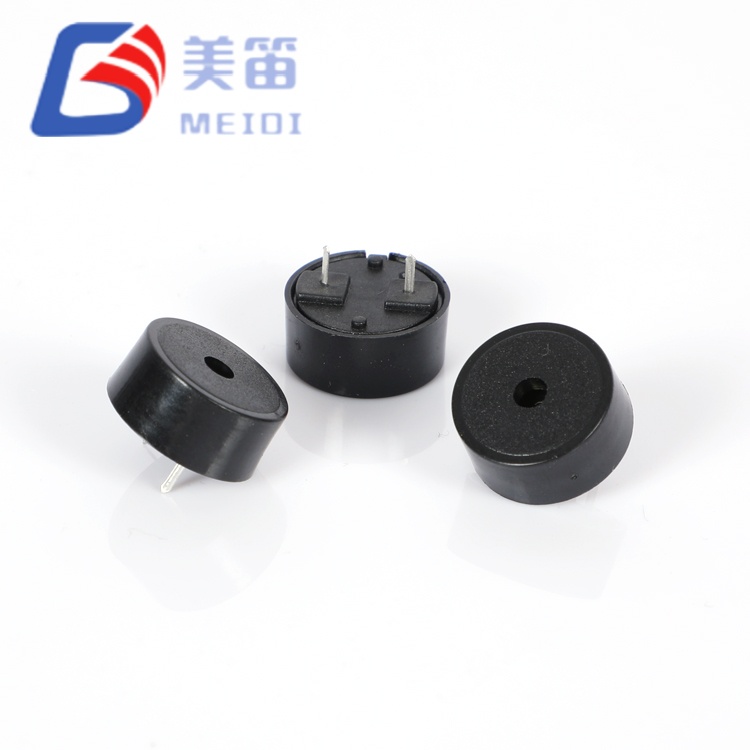

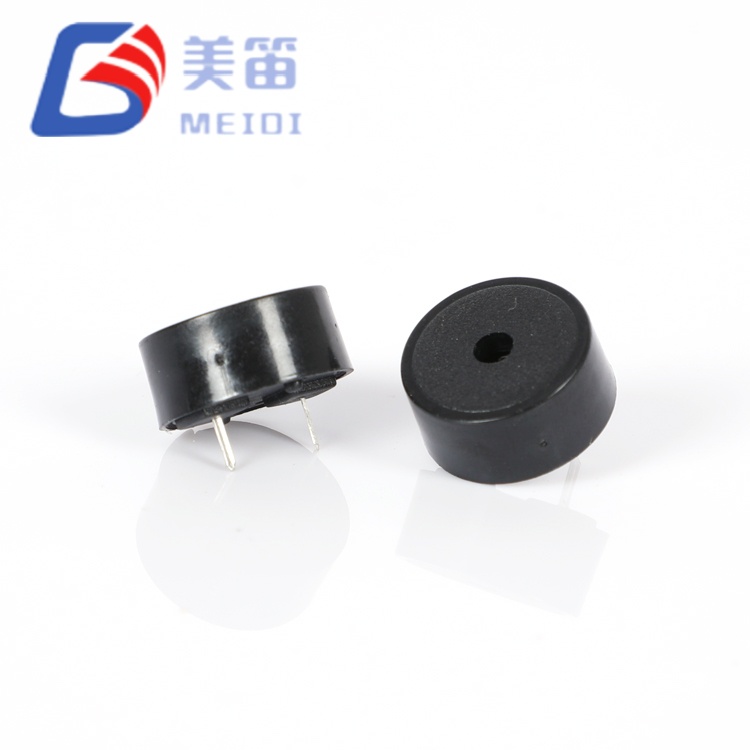

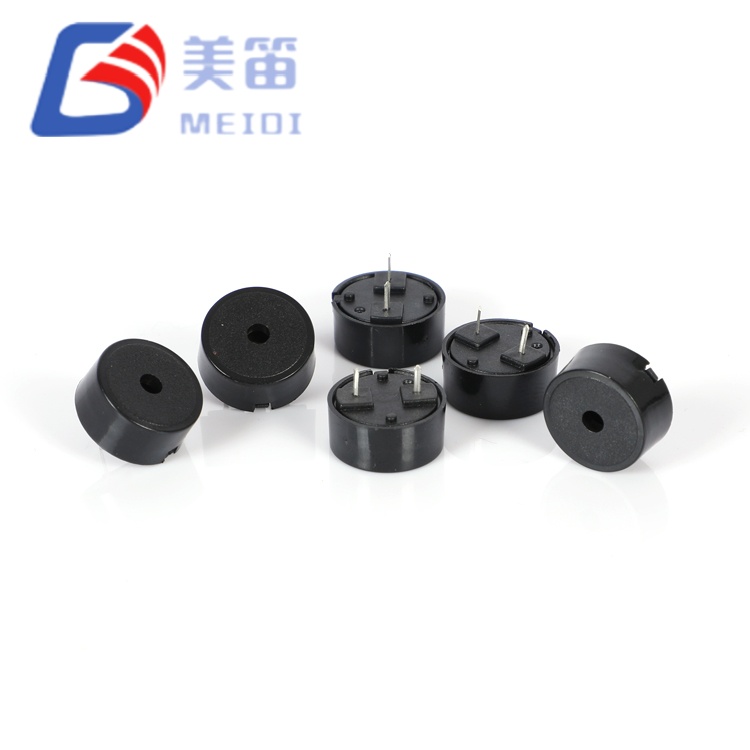

1407 Piezoelectric Passive Buzzer พร้อม Pogo Pin

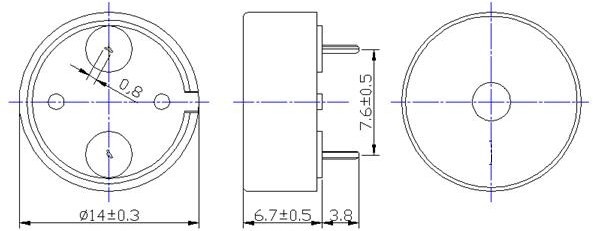

1407 เพียโซอิเล็กทริกพาสซีฟออดเซอร์พร้อม Pogo Pin คือออดพาสซีฟเพียโซอิเล็กทริกแบบทะลุรูซึ่งครองตำแหน่งมิดฟอร์แมตโดยเจตนาระหว่างอุปกรณ์ขนาดกะทัดรัด 12.5 มม. และรุ่นขนาดใหญ่ 22 มม. ด้วยไดอะแฟรมเส้นผ่านศูนย์กลาง 14 มม. และความสูง 6.7 มม. ให้เอาต์พุตเสียงที่วัดได้ 89–94dB ที่ 4000Hz และ 5Vp‑p ซึ่งมีประสิทธิภาพเหนือกว่าทางเลือกที่มีขนาดเล็กกว่า ในขณะที่ยังคงรักษาพื้นที่ที่มีความต้องการน้อยกว่าโซลูชันขนาดใหญ่อย่างมาก

ผลิตที่โรงงานที่ได้รับการรับรอง ISO-9001 ของ MEIDI ในมณฑลเจียงซู ส่วนประกอบนี้ได้รับประโยชน์จากประสบการณ์กว่าทศวรรษของเราในด้านวิศวกรรมทรานสดิวเซอร์เพียโซอิเล็กทริก องค์ประกอบเซรามิก 14 มม. ให้พื้นที่ไดอะแฟรมมากกว่า 25% เมื่อเทียบกับรุ่น 12.5 มม. แปลเป็นประสิทธิภาพการแผ่รังสีเสียงที่สูงขึ้นโดยไม่ต้องมีภาระผูกพันในอสังหาริมทรัพย์ PCB ของทางเลือก 22 มม. ช่วงการทำงานที่กว้างพิเศษ 1–30V จะรวม SKU เฉพาะแรงดันไฟฟ้าหลายรายการไว้ด้วยกัน ในขณะที่ปริมาณการใช้กระแสไฟฟ้าที่วัดได้เพียง 0.63–0.78mA ที่ 5Vp‑p ช่วยให้แน่ใจได้ว่าจะส่งผลกระทบน้อยที่สุดต่อรันไทม์ของแบตเตอรี่ในการใช้งานแบบพกพาและมือถือ

ข้อดีทางวิศวกรรมหลัก

เส้นผ่านศูนย์กลางรูปแบบกลาง 14 มม. – พื้นที่ไดอะแฟรมมากกว่า 25% เมื่อเทียบกับขนาดอื่น 12.5 มม. ให้ SPL ที่สูงขึ้นโดยไม่มีการลดขนาดพื้นที่ 22 มม

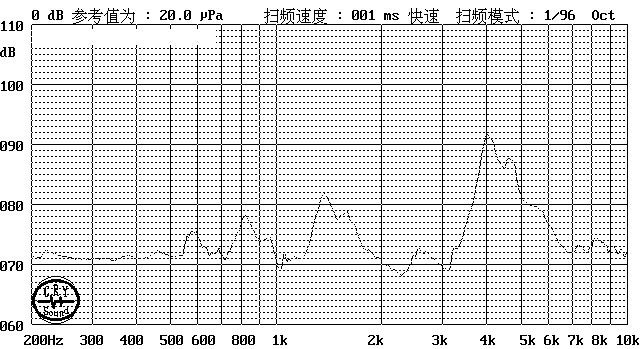

วัดเอาต์พุตเสียง 89–94dB ที่ 5Vp‑p, 4000Hz, 10 ซม. ให้ระยะขอบการออกแบบสูงกว่าข้อกำหนด ≥85dB

ลักษณะโทนเสียงที่คมชัด 4000Hz – อยู่ในจุดที่น่าสนใจของการได้ยินของมนุษย์พร้อมความสามารถในการรับรู้ที่ชัดเจนในสำนักงานและสภาพแวดล้อมทางการแพทย์

ช่วงกว้างพิเศษ 1–30V – SKU เดียวกำจัดบรรทัด BOM เฉพาะแรงดันไฟฟ้าในระบบ 3.3V, 5V, 12V และ 24V

0.63–0.78mA การดึงต่ำกว่ามิลลิแอมป์ – ที่ 5Vp‑p; กระแสไฟฟ้าจะปรับขนาดด้วยแรงดันไฟฟ้าและรอบการทำงานเพื่อการจัดสรรงบประมาณแบตเตอรี่ที่คาดการณ์ได้

รูปทรงเพรียวบาง 6.7 มม. น้ำหนัก 0.85 ก. – ฟอร์มแฟคเตอร์ที่สมดุลสำหรับอุปกรณ์ทางการแพทย์แบบพกพา เครื่องมือพกพา และโหนด IoT ขนาดกลาง

สภาพแวดล้อมการใช้งาน

อุปกรณ์ทางการแพทย์แบบพกพา - การแจ้งเตือนไข้เทอร์โมมิเตอร์แบบดิจิตอล เสียงจำกัดของเครื่องวัดออกซิเจนในเลือด และเสียงบี๊บเพื่อตรวจ ECG แบบพกพา โดยที่มีเส้นผ่านศูนย์กลาง 14 มม. เหมาะกับตัวเครื่องตามหลักสรีระศาสตร์

เกตเวย์เซ็นเซอร์ IoT ขนาดกลาง – คำเตือนเกณฑ์ด้านสิ่งแวดล้อม เสียงเตือนสถานะการเชื่อมต่อ และการแจ้งเตือนการงัดแงะในอุปกรณ์ที่มีขนาดใหญ่กว่าโหนดเซลล์แบบเหรียญ แต่เล็กกว่าตัวควบคุมทางอุตสาหกรรม

แผงควบคุมเครื่องใช้ไฟฟ้าเชิงพาณิชย์ – สัญญาณตัวจับเวลาเตาอบ โทนเสียงสิ้นสุดการทำงานของเครื่องล้างจาน และการแจ้งเตือนข้อผิดพลาดของตู้เย็นในช่องตัดแผงด้านหน้าขนาด 15-18 มม. มาตรฐาน

โมดูลภายในรถยนต์ – ตัวเตือนรัดเข็มขัดนิรภัย เสียงแง้มประตู และการตอบสนองของเครื่องมือวินิจฉัยบนรถบัสเสริม 12V

ระบบควบคุม 24V อุตสาหกรรม – ตัวแจ้งเตือนข้อผิดพลาดของ PLC, เสียงยืนยันปุ่ม HMI และเสียงเตือนเกี่ยวกับขีดจำกัดกระบวนการ

เครื่องมือทดสอบและวัดแบบพกพา – โทนเสียงต่อเนื่องของมัลติมิเตอร์ การแจ้งเตือนทริกเกอร์ออสซิลโลสโคป และคำเตือนขีดจำกัดแหล่งจ่ายไฟบนอุปกรณ์ตั้งโต๊ะขนาดกลาง

การควบคุมคุณภาพและกระบวนการการผลิต

MEIDI ผลิต HNR‑1407PA75 บนสายการประกอบเพียโซอิเล็กทริกโดยเฉพาะพร้อมการกดเซรามิกอัตโนมัติ การเผาอิเล็กโทรด และการห่อหุ้มตัวเรือน ฐานการผลิตในมณฑลเจียงซูของเราดำเนินการภายใต้การจัดการคุณภาพ ISO 9001:2015 พร้อมด้วยการควบคุมกระบวนการทางสถิติในทุกขั้นตอน ตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการตรวจสอบเสียงขั้นสุดท้าย

ล็อตการผลิตแต่ละล็อตผ่านคุณสมบัติที่ครอบคลุม:

การตรวจสอบความถี่เรโซแนนซ์ – 4000Hz ±12.5% ​​การสุ่มตัวอย่างทางสถิติ; ช่วงการวัดทั่วไป 3900–4080Hz

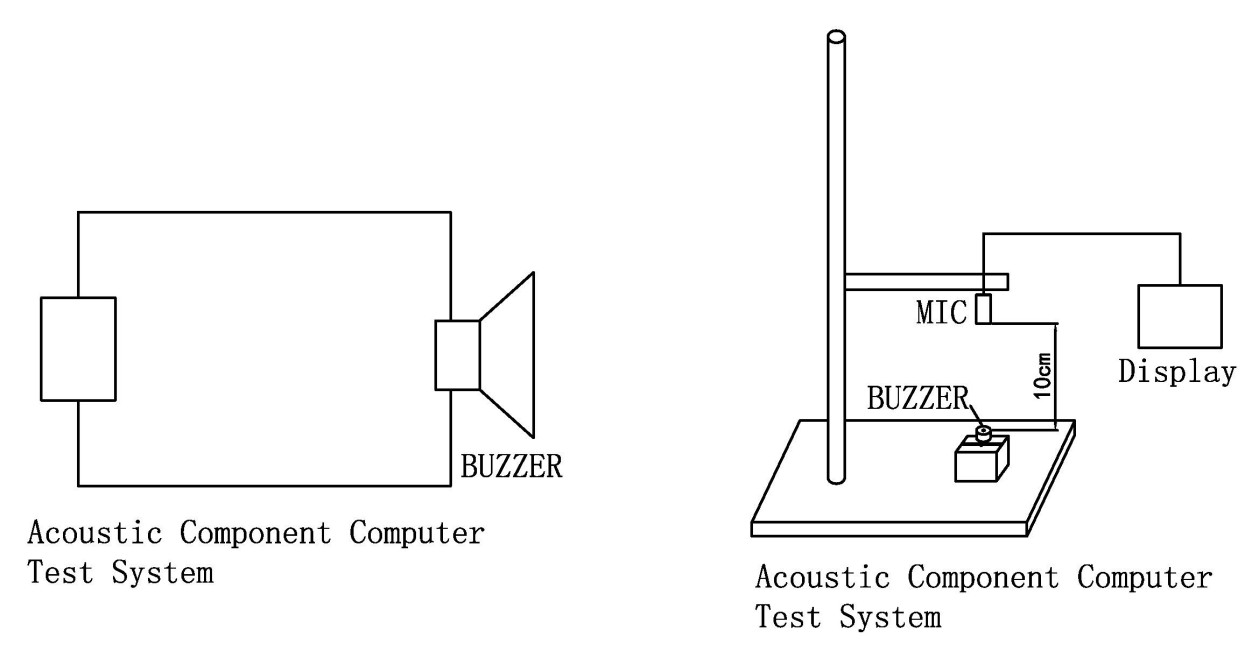

การตรวจสอบความถูกต้องเป็นชุด SPL – ≥85dB ขั้นต่ำที่ 5Vp‑p, 4000Hz, 10 ซม. ช่วงตัวอย่างที่วัดได้ 89–94dB

การตรวจสอบการบริโภคปัจจุบัน – สูงสุด ≤10mA; วัดได้ 0.63–0.78mA ยืนยันประสิทธิภาพต่ำกว่ามิลลิแอมป์

การคัดกรองความจุ – 12nF ±40% ที่ 1kHz สำหรับการจับคู่วงจรไดรฟ์ วัดได้ 11.7–14.2nF

การจัดเก็บที่อุณหภูมิสูง – 48 ชั่วโมงที่ +80±2℃; การกู้คืนพารามิเตอร์หลังจากการรักษาเสถียรภาพโดยรอบเป็นเวลา 2 ชั่วโมง

การจัดเก็บที่อุณหภูมิต่ำ – 48 ชั่วโมงที่ -30±2℃; ตรวจสอบการเปิดใช้งานขั้นต่ำ 1V

การหมุนเวียนแบบช็อกความร้อน – 5 รอบระหว่าง -30°C และ +80°C โดยมีเวลาคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว

การตรวจสอบความเค้นทางกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)

ต้านทานความชื้น – 48 ชั่วโมงที่ 50±5°C / 90–95% RH ตามด้วยการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง

ความต้านทานความร้อนของบัดกรี – 250±5℃ เป็นเวลา 10±0.5 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม.

ส่วนประกอบทั้งหมดเป็นไปตามข้อกำหนด RoHS, REACH และ UL94 V‑0 การทำเครื่องหมายรหัสล็อตในแต่ละหน่วยช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ข้อมูลการทดสอบ และใบรับรองวัตถุดิบได้นาน 10 ปี

คำถามที่พบบ่อยทางวิศวกรรม - คำแนะนำการปฏิบัติสำหรับนักออกแบบระบบ

คำถามที่ 1: 14 มม. HNR‑1407PA75 เปรียบเทียบกับขนาด 12.5 มม. และ 22 มม. ในแอปพลิเคชันเดียวกันได้อย่างไร

เส้นผ่านศูนย์กลาง 14 มม. ให้เสียงที่วัดได้ 89–94dB ที่ 5Vp‑p, 4000Hz, 10 ซม. ซึ่งเป็นการปรับปรุงที่สำคัญเมื่อเทียบกับอุปกรณ์ 12.5 มม. ทั่วไป (โดยทั่วไปคือ 83–86dB) ในขณะที่ยังคงรักษาขนาดพื้นที่ที่เล็กกว่าทางเลือกอื่น 22 มม. (โดยทั่วไปคือ 95–100dB) อย่างมาก รูปแบบ 14 มม. จะเหมาะสมที่สุดเมื่อเอาต์พุต 12 มม. เหลืออยู่เล็กน้อย แต่ 22 มม. นั้นไม่เหมาะสมทั้งทางกลไกหรือด้านสุนทรียภาพ สำหรับการเปรียบเทียบเฉพาะกับฟอร์มแฟคเตอร์อื่น โปรดติดต่อ MEIDI เพื่อขอข้อมูลตัวอ้างอิงโยงโดยละเอียด

คำถามที่ 2: ออดนี้สามารถขับเคลื่อนโดยตรงจากไมโครคอนโทรลเลอร์ GPIO 3.3V ได้หรือไม่

ใช่ ในกรณีส่วนใหญ่ ที่ 3.3Vp‑p และ 4000Hz โหลดแบบคาปาซิทีฟ 12nF ดึงกระแสไฟประมาณ 0.16mA RMS ซึ่งอยู่ภายในความสามารถในการจัดหา 8–20mA ของพิน MCU GPIO มาตรฐาน ไม่จำเป็นต้องมีทรานซิสเตอร์ภายนอกหรือ IC ไดรเวอร์สำหรับการใช้งาน 3.3V จำนวนมาก อย่างไรก็ตาม SPL ที่ 3.3V จะต่ำกว่า 89–94dB ที่วัดที่ 5Vp‑p; เอาต์พุตทั่วไปที่ 3.3V จะอยู่ที่ประมาณ 76–80dB สำหรับเอาต์พุตสูงสุดจากระบบ 3.3V ให้พิจารณาตัวเพิ่มแรงดันไฟฟ้าของปั๊มชาร์จหรือไดรเวอร์เพียโซเฉพาะพร้อมบูสต์ในตัว

คำถามที่ 3: อายุการใช้งานแบตเตอรี่ที่ใช้พลังงาน 0.63–0.78mA มีผลกระทบต่ออายุการใช้งานอย่างไร

อายุการใช้งานแบตเตอรี่คำนวณโดยการหารความจุของเซลล์ (mAh) ด้วยกระแสไฟฟ้าที่ใช้งาน (mA) สำหรับระยะเวลาโทนเสียงที่ต่อเนื่อง สำหรับเซลล์แบบเหรียญ CR2032 ทั่วไป (220mAh) เสียงต่อเนื่องที่ 5Vp‑p ตามทฤษฎีแล้วจะคงอยู่ได้ประมาณ 280–350 ชั่วโมง สำหรับรอบการทำงานที่ไม่ต่อเนื่อง (เช่น เปิด 1 วินาที หยุด 4 วินาที) ให้คูณด้วยอัตราส่วนรอบการทำงาน (หน้าที่ 20% จะทำให้อายุการใช้งานยาวนานขึ้นเป็นประมาณ 1,400–1,750 ชั่วโมง) อายุการใช้งานแบตเตอรี่จริงขึ้นอยู่กับคุณลักษณะของเซลล์ แรงดันไฟฟ้าของไดรฟ์ อุณหภูมิ และอายุ ถือว่าตัวเลขเหล่านี้เป็นการประมาณการลำดับแรก

คำถามที่ 4: ความคลาดเคลื่อน 4000±500Hz ส่งผลต่อการติดตั้งหลายยูนิตอย่างไร

ค่าความคลาดเคลื่อนของความถี่ ±12.5% ​​เป็นเรื่องปกติสำหรับออดเพียโซอิเล็กทริกในคลาสขนาดนี้ ในการติดตั้งหลายยูนิตที่ความสม่ำเสมอของโทนเสียงเป็นสิ่งสำคัญ (เช่น Phased Array หรือสัญญาณเตือนแบบขนาน) การแปรผันของความถี่สามารถสร้างเสียงบี๊บระหว่างยูนิตได้ สำหรับการใช้งานดังกล่าว MEIDI เสนอตัวเลือกพิกัดความเผื่อที่เข้มงวดยิ่งขึ้น (±5% หรือ ±3%) สำหรับคำสั่งซื้อตามปริมาณ ติดต่อทีมวิศวกรของเราเพื่อหารือเกี่ยวกับการจัดลำดับความถี่และการปรับแต่งแบบกำหนดเองสำหรับข้อกำหนดหลายยูนิตเฉพาะของคุณ

คำถามที่ 5: เส้นผ่านศูนย์กลาง 14 มม. เข้ากันได้กับช่องเจาะแผงด้านหน้ามาตรฐานหรือไม่

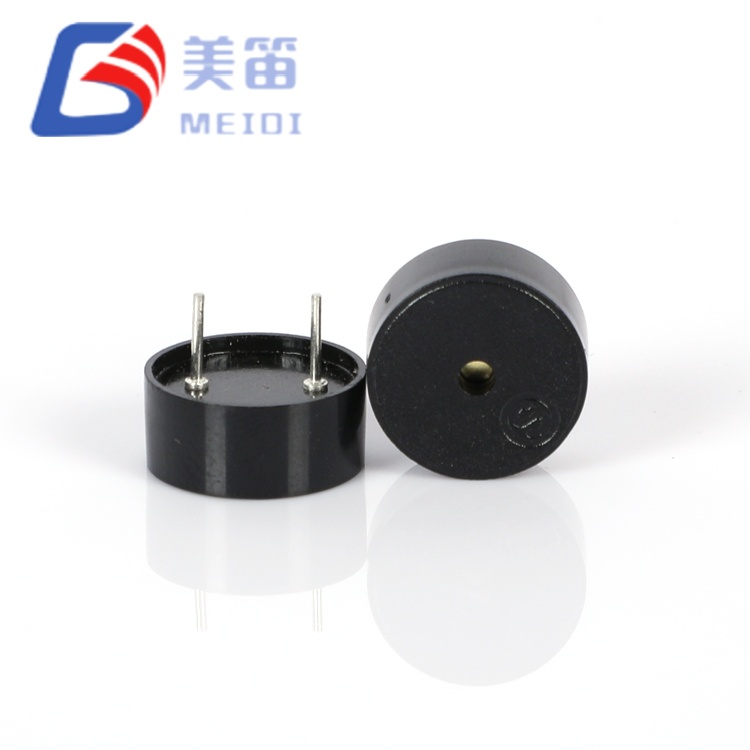

เส้นผ่านศูนย์กลางของตัวเครื่อง 14 มม. ต้องมีการตัดแผงอย่างน้อย 14.5 มม. โดยมีระยะห่าง 0.25 มม. ต่อด้าน เหมาะกับอุปกรณ์มาตรฐานขนาด 15 มม. และกรอบอุปกรณ์โดยไม่ต้องดัดแปลงใดๆ สำหรับการใช้งานติดตั้งเพิ่มเติมแทนออดขนาด 12 มม. เส้นผ่านศูนย์กลาง 14 มม. อาจต้องขยายคัตเอาต์ให้ใหญ่ขึ้น 1.0–1.5 มม. MEIDI จัดเตรียมภาพวาดมิติและเทมเพลตแผงคัตเอาท์ตามคำขอ สำหรับการใช้งานที่ต้องการความเข้ากันได้ทางกลไก 12 มม. โดยไม่มีการดัดแปลง เราขอเสนอซีรีส์ HNR‑1255 (เส้นผ่านศูนย์กลาง 12.5 มม.) เป็นทางเลือกหนึ่ง

คำถามที่ 6: รูปคลื่นของไดรฟ์ที่แนะนำสำหรับเอาต์พุตเสียงสูงสุดคือเท่าใด

คลื่นสี่เหลี่ยมที่ 4000Hz พร้อมรอบการทำงาน 50% จะสร้าง SPL สูงสุดเนื่องจากการเปลี่ยนแรงดันไฟฟ้าอย่างรวดเร็วซึ่งทำให้การแทนที่องค์ประกอบเพียโซอิเล็กทริกสูงสุด คลื่นไซน์จะสร้างโทนเสียงที่สะอาดขึ้น แต่โดยทั่วไปจะลด SPL ลง 3–5dB ที่แรงดันไฟสูงสุดเท่าเดิม เพื่อให้ได้เอาต์พุตสูงสุด ให้ใช้คลื่นสี่เหลี่ยมที่มีเวลาขึ้นและลงต่ำตามที่คนขับอนุญาต แนะนำให้ใช้ตัวต้านทานแบบอนุกรมที่ 100–330Ω เพื่อลดเสียงกริ่งและลด EMI แต่อาจลด SPL ลงเล็กน้อย - ค่าที่สูงกว่า 330Ω จะทำให้เอาต์พุตลดทอนลงอย่างเห็นได้ชัด
