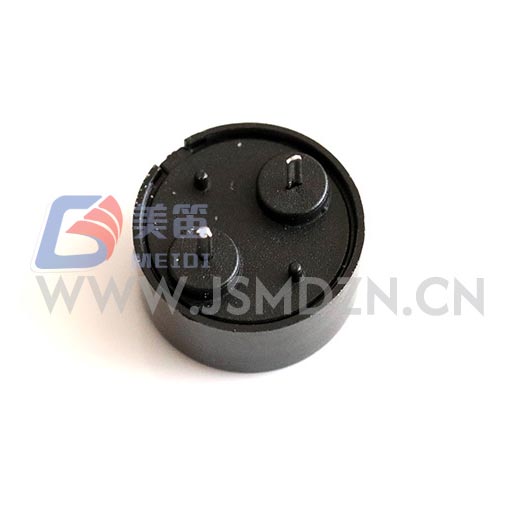

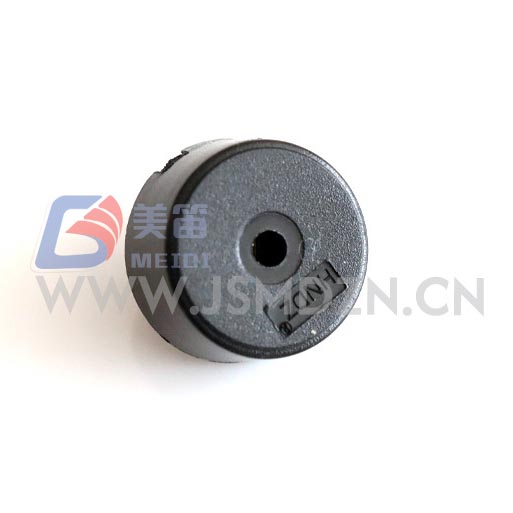

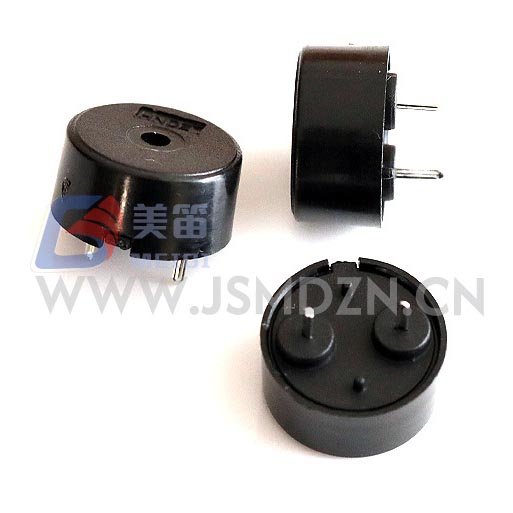

Buzzer พาสซีฟแบบเพียโซอิเล็กทริก 1404 พร้อม Pogo Pin เป็นออดพาสซีฟแบบพาสซีฟรูทะลุขนาดกะทัดรัดที่อาศัย สัญญาณไดรฟ์ AC ภายนอกเพื่อสร้างเสียง มีเส้นผ่านศูนย์กลาง 13.8 มม. และ a โปรไฟล์ต่ำเพียง 4.0 มม. เหมาะกับเค้าโครง PCB ที่มีพื้นที่จำกัด 5Vp-p คลื่นสี่เหลี่ยมที่ 4000Hz สร้างระดับความดันเสียงอย่างน้อย 80dB ที่ 10 ซม. ในขณะที่วาดไม่เกิน 10mA วงจรขับเคลื่อนสามารถรับสัญญาณได้ ตั้งแต่ 1V ถึง 30V จากจุดสูงสุดถึงจุดสูงสุด ทำให้นักออกแบบมีความยืดหยุ่นในการใช้ระดับลอจิก ส่งออกโดยตรงหรือเพิ่มแรงดันไฟฟ้าเพื่อให้ได้ระดับเสียงที่สูงขึ้น ตัวเรือน PBT สีดำ ทนทานต่ออุณหภูมิการบัดกรีแบบแมนนวลและทำงานได้อย่างน่าเชื่อถือตั้งแต่ -20°C ถึง +70 ℃
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric Passive Buzzer (ทะลุรู) | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 Vp-p | เงื่อนไขการทดสอบอ้างอิง |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 Vp‑p | ช่วงสัญญาณขับเคลื่อน |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| ความถี่เรโซแนนซ์ | 4000 เฮิรตซ์ | ไม่มีความคลาดเคลื่อนระบุไว้ในข้อกำหนด |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 13.8 ± 0.4 × 4.0 ± 0.5 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.67 ± 0.1 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| การบัดกรีแบบแมนนวล ★ | 350 ± 10 ℃, 2–5 วินาที | แนะนำให้ทำ 2-3 รอบ |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที | ตัวเครื่อง 2.0 มม. จากบัดกรี |
| เลขที่ | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความจุ (nF) | เส้นผ่านศูนย์กลาง (มม.) | อืม) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
ผลลัพธ์ตัวอย่างเหล่านี้แสดงการกระจายการผลิตโดยทั่วไป ที่รับประกัน ขอบเขตประสิทธิภาพถูกกำหนดไว้ในข้อกำหนดด้านบน ความจุ ค่าจะปรากฏในส่วนหัวของรายงานการทดสอบและไม่ได้เป็นส่วนหนึ่งของพารามิเตอร์หลัก ตาราง ติดต่อ MEIDI สำหรับข้อมูลการทดสอบเฉพาะแบทช์
เนื่องจากออดนี้เป็นส่วนประกอบแบบพาสซีฟ จึงต้องใช้รูปคลื่นไฟฟ้ากระแสสลับภายนอก สำหรับการดำเนินงาน ไมโครคอนโทรลเลอร์ GPIO ที่กำหนดค่าเป็นเอาต์พุต PWM ที่ 4000Hz เป็นวิธีแก้ปัญหาทั่วไป เมื่อแรงดันลอจิกเป็น 3.3V หรือ 5V เอาต์พุตเสียง จะต่ำกว่าพิกัด 80dB; บัฟเฟอร์ทรานซิสเตอร์ธรรมดาสามารถเพิ่ม ขับได้ระดับจนถึงแรงดันไฟฟ้าที่ต้องการภายในหน้าต่าง 1–30Vp‑p ที่ ลักษณะการเก็บประจุของออด โดยทั่วไปจะอยู่ที่ประมาณ 12nF ทำให้เกิดกระแสไฟฟ้าลัดวงจร แหลมระหว่างการเปลี่ยนสัญญาณ ตัวต้านทานแบบอนุกรมขนาดเล็กในช่วง 100–330Ω ช่วยจำกัดกระแสสูงสุดโดยไม่ลดความดังอย่างเห็นได้ชัด
สำหรับการประกอบการผลิต แนะนำให้บัดกรีด้วยตนเองที่อุณหภูมิ 350°C เป็นเวลา 2–5 วินาที วินาทีต่อข้อต่อ โดยมีรอบความร้อนสูงสุดสามรอบ เก็บที่อยู่อาศัยไว้ ห่างจากหัวแร้งอย่างน้อย 2.0 มม. เพื่อป้องกันการเสียรูป
1404 Piezoelectric Passive Buzzer พร้อม Pogo Pin ผลิตภายใต้ระบบคุณภาพ ISO9001 ของ MEIDI ทุกล็อตการผลิตผ่านการทดสอบความน่าเชื่อถือที่กำหนดไว้ใน ข้อมูลจำเพาะของผลิตภัณฑ์ การทดสอบเหล่านี้รวมถึง:
เปิดรับความชื้นที่ 50°C และ 90–95% RH เป็นเวลา 48 ชั่วโมง ตามด้วย 2 ชั่วโมง การฟื้นตัวของอุณหภูมิห้องก่อนการวัด
เก็บที่อุณหภูมิสูงที่ +80°C เป็นเวลา 48 ชั่วโมง และเก็บที่อุณหภูมิต่ำ ที่ -30°C เป็นเวลา 48 ชั่วโมง โดยแต่ละครั้งใช้เวลาพักฟื้น 2 ชั่วโมง
หมุนเวียนอุณหภูมิตั้งแต่ -30°C ถึง +80°C โดยคงอยู่ 30 นาที ทำซ้ำ เป็นเวลาห้ารอบ จากนั้นพักฟื้นเป็นเวลา 2 ชั่วโมง
การทดสอบการตกจากความสูง 75 ซม. ลงบนกระดานไม้เนื้อแข็ง (สามหยด) และการสั่นสะเทือน ทดสอบด้วยความถี่ตั้งแต่ 10Hz ถึง 55Hz ที่แอมพลิจูด 1.0 มม. เป็นเวลาโดยรวม 0.5 ชั่วโมง
การทดสอบความต้านทานความร้อนของบัดกรีโดยมีตะกั่วแช่อยู่ในบัดกรีหลอมเหลวที่ 250°C เป็นเวลา 10 วินาที โดยรักษาระยะห่างจากตัวเครื่อง 2.0 มม.
หลังจากการทดสอบแต่ละครั้ง พารามิเตอร์ทางไฟฟ้าและมิติทั้งหมดจะต้องเป็นไปตาม ข้อกำหนดเดิม ติดต่อ MEIDI เพื่อขอรายงานผลการทดสอบโดยละเอียดจาก ชุดการผลิตเฉพาะ
การออกแบบแบบพาสซีฟของ HNR‑1404 PA7.5 เหมาะอย่างยิ่งกับอุปกรณ์ดังกล่าว สร้างสัญญาณ PWM หรือคลื่นสี่เหลี่ยมแล้ว เครื่องมือที่ใช้แบตเตอรี่ ได้รับประโยชน์จากกระแสไฟขับต่ำและการไม่มีออสซิลเลเตอร์ที่นิ่ง โหลด แผงอุตสาหกรรมที่ทำงานบนราง DC 12V หรือ 24V สามารถขับเคลื่อนได้โดยตรง เสียงกริ่งอยู่ภายในความคลาดเคลื่อนของแรงดันไฟฟ้าที่กว้าง เครื่องใช้ไฟฟ้า เช่น เซ็นเซอร์สมาร์ทโฮมหรือเครื่องทดสอบมือถือก็ชื่นชอบพื้นที่ขนาดเล็กเช่นกัน และการติดตั้งแบบรูทะลุ สำหรับการใช้งานใด ๆ ที่อาจต้องการเฉพาะ การรับรองด้านความปลอดภัยหรือกฎระเบียบ โปรดตรวจสอบกับ MEIDI ก่อน จบการออกแบบ
ออดนี้ต้องการสัญญาณขับเคลื่อนแบบใด?
ต้องใช้สัญญาณ AC ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมหรือ PWM โดยประมาณ 4000เฮิร์ต. แรงดันไฟฟ้ากระแสตรงคงที่จะไม่สร้างเสียงและอาจสร้างความเสียหายให้กับอุปกรณ์ได้ องค์ประกอบเพียโซอิเล็กทริก
ฉันสามารถขับมันโดยตรงจากพินไมโครคอนโทรลเลอร์ได้หรือไม่
ใช่ หากแรงดันไฟฟ้าเอาต์พุตของพินอยู่ในช่วง 1–30Vp‑p ที่ 3.3V หรือระดับลอจิก 5V เอาต์พุตเสียงจะต่ำกว่าพิกัด 80dB ก สามารถเพิ่มบัฟเฟอร์ทรานซิสเตอร์เพื่อเพิ่มแรงดันไฟฟ้าและความดังของไดรฟ์
แนะนำวิธีการบัดกรีแบบใด?
การบัดกรีด้วยมือโดยตั้งหัวแร้งไว้ที่ 350°C เป็นวิธีมาตรฐาน แต่ละ ควรให้ความร้อนข้อต่อเป็นเวลา 2-5 วินาที และทำใหม่ได้สูงสุด 3 รอบ ยอมรับได้ หลีกเลี่ยงการปล่อยให้ตัวเครื่องสัมผัสกับโลหะบัดกรีโดยตรง
สำหรับเอกสารข้อมูลทางเทคนิคฉบับสมบูรณ์ แผนการตอบสนองความถี่ หรือการทดสอบเฉพาะกลุ่ม รายงานโปรดติดต่อ MEIDI เพื่อแจ้งข้อกำหนดโครงการของคุณ วิศวกรรม โดยทั่วไปฝ่ายสนับสนุนจะตอบกลับภายในหนึ่งวันทำการ
