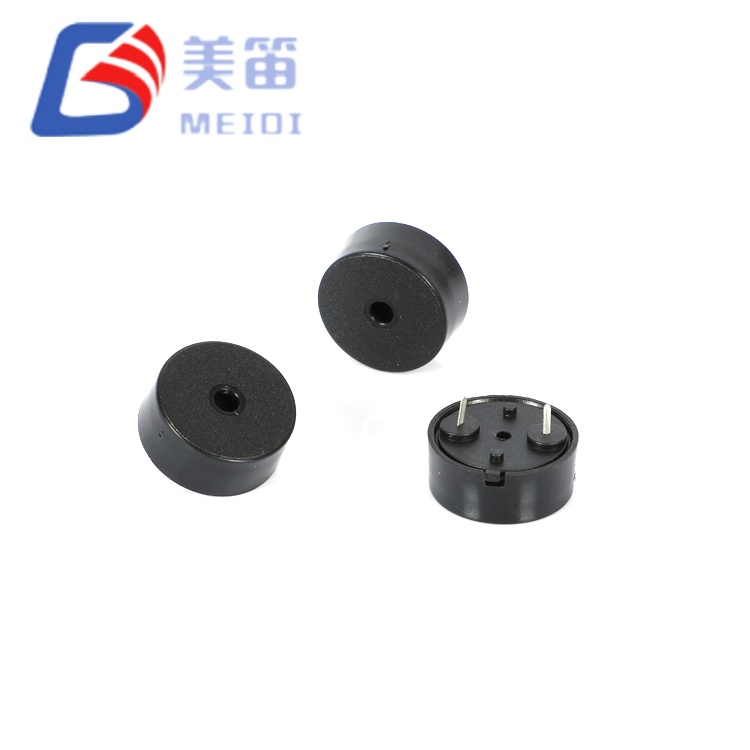

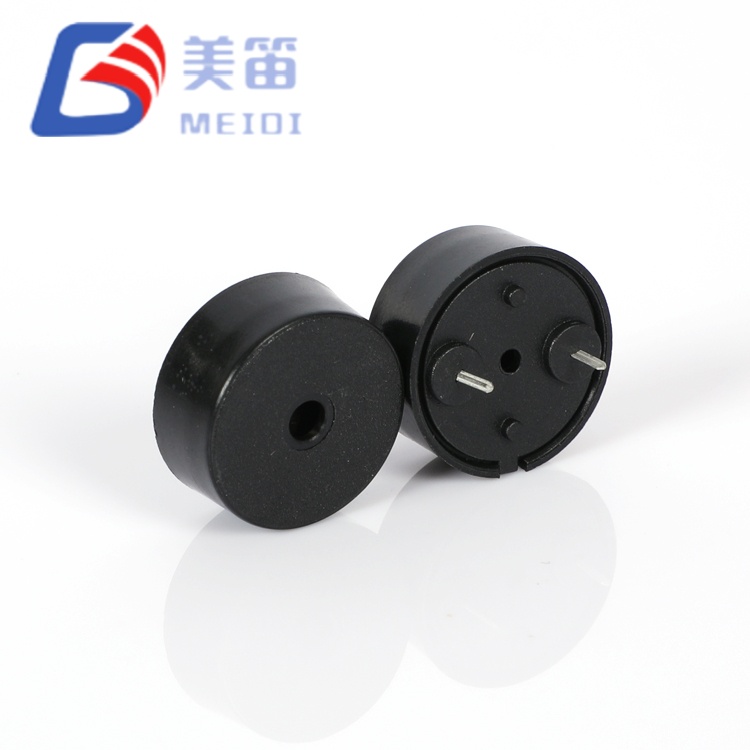

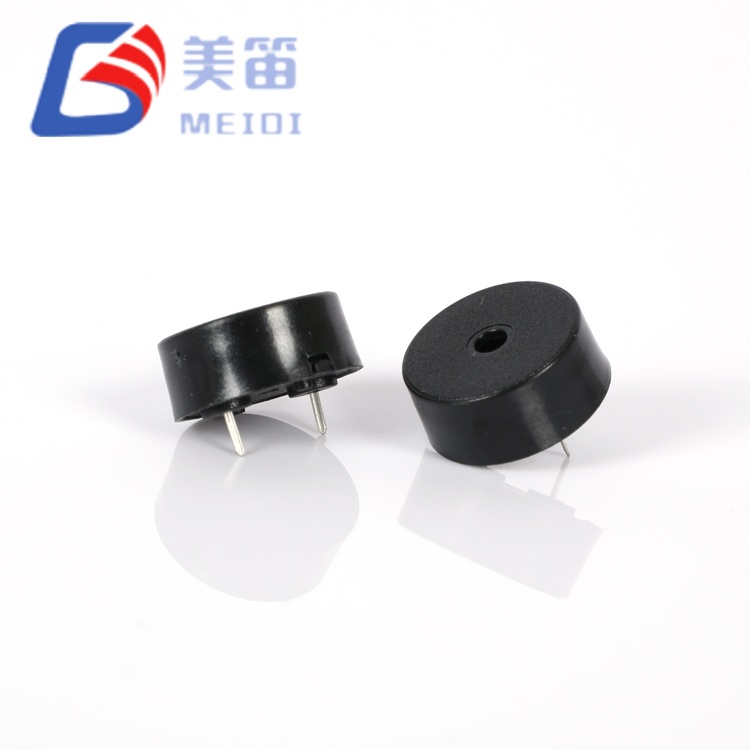

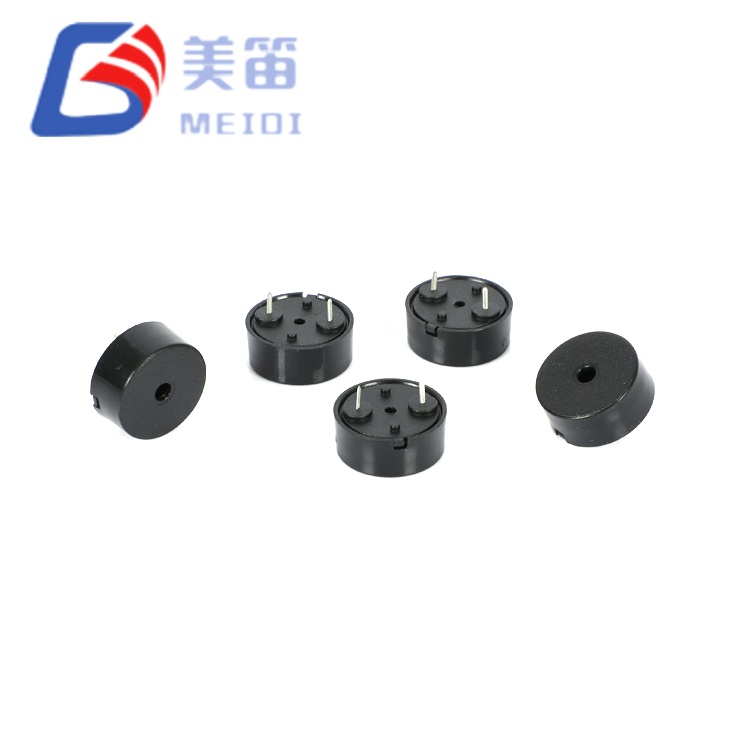

1707 Piezoelectric Passive Buzzer พร้อม Pogo Pin เป็นอุปกรณ์ส่งเสียงแบบพาสซีฟแบบรูทะลุที่สร้างขึ้นเพื่อรองรับเสียงภายนอก สัญญาณไดรฟ์ AC สำหรับการสร้างโทนเสียง มีขนาดเส้นผ่านศูนย์กลาง 17 มม. พร้อมด้วย a ความสูง 7.5 มม. ทำให้เหมาะสำหรับเค้าโครง PCB ที่มีพื้นที่ปานกลาง ถูกจำกัด ด้วยระดับไดรฟ์ที่พิกัด 5Vp‑p ที่ 4000Hz จึงให้เสียง ความดันอย่างน้อย 85dB ที่ 10 ซม. ในขณะที่รักษากระแสดึงไว้ที่หรือต่ำกว่า 10mA ช่วงแรงดันไฟฟ้าในการทำงานขยายตั้งแต่ 1V ถึง 30V จากจุดสูงสุดถึงจุดสูงสุด ดังนั้นนักออกแบบ สามารถเชื่อมต่อออดเข้ากับพินไมโครคอนโทรลเลอร์ได้โดยตรงหรือเพิ่มสัญญาณให้ เอาต์พุตเสียงที่สูงขึ้น ตัวเรือน PBT สีดำเข้ากันได้กับคลื่นและแบบแมนนวล โปรไฟล์การบัดกรีและยังคงมีความเสถียรทางกลไกตลอดอุณหภูมิการทำงาน ช่วง -20°C ถึง +70°C
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric Passive Buzzer (ทะลุรู) | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 Vp-p | เงื่อนไขการทดสอบอ้างอิง |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 Vp‑p | ช่วงสัญญาณขับเคลื่อน |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| ความถี่เรโซแนนซ์ | 4000 เฮิรตซ์ | ตามเงื่อนไขที่ได้รับการจัดอันดับ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 17.0 ± 0.3 × 7.5 ± 0.5 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 1.35 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| คลื่นบัดกรี ★ | 260 ± 5 ℃, 4–6 วินาที | แนะนำให้ทำ 2-3 รอบ |
| การบัดกรีแบบแมนนวล ★ | 350 ± 10 ℃, 2–5 วินาที | แนะนำให้ทำ 2-3 รอบ |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที | ตัวเครื่อง 2.0 มม. จากบัดกรี |
ข้อมูลด้านล่างมาจากตัวอย่าง 10 หน่วยที่ขับเคลื่อนด้วยคลื่นสี่เหลี่ยม 5Vp‑p 4000Hz มันสะท้อนถึงสเปรดทั่วไปที่พบในการผลิต ขีดจำกัดการรับประกันคือ ที่กำหนดไว้ในข้อกำหนดทางเทคนิคข้างต้น ไม่ใช่ตามชุดตัวอย่างนี้
| เลขที่ | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความจุ (nF) | เส้นผ่านศูนย์กลาง (มม.) | อืม) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
ค่าความจุไฟฟ้าจะนำมาจากส่วนหัวของรายงานการทดสอบเพื่อใช้อ้างอิง ไม่ใช่ ส่วนหนึ่งของข้อกำหนดการรับประกัน ติดต่อ MEIDI สำหรับการทดสอบเฉพาะกลุ่ม เอกสารประกอบ
Buzzer แบบพาสซีฟแบบเพียโซอิเล็กทริก 1707 พร้อม Pogo Pin นี้ต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือสัญญาณ PWM ที่มีศูนย์กลางอยู่ที่ 4000เฮิร์ต. วิธีการทั่วไปคือการใช้เอาต์พุตตัวจับเวลาของไมโครคอนโทรลเลอร์ แม้ว่า ความดันเสียงที่ระดับลอจิก 3.3V หรือ 5V จะต่ำกว่าพิกัด 85dB หากต้องการเข้าถึงไดรฟ์ข้อมูลที่สูงขึ้น บัฟเฟอร์ทรานซิสเตอร์หรือลอจิกเกตสามารถยกระดับไดรฟ์ได้ แอมพลิจูดสูงสุด 30Vp‑p โหลดแบบคาปาซิทีฟของออดโดยประมาณ 12nF ในโครงสร้างทั่วไป สร้างกระแสไฟกระชากชั่วคราวที่ขอบสัญญาณแต่ละด้าน การใส่ตัวต้านทานแบบอนุกรมขนาดเล็กในช่วง 100Ω ถึง 330Ω จะช่วยจัดการสิ่งเหล่านี้ สูงสุดโดยไม่มีความดังลดลงอย่างมีนัยสำคัญ
สำหรับการผลิต แนะนำให้บัดกรีด้วยคลื่นที่อุณหภูมิ 260°C เป็นเวลา 4-6 วินาที คู่มือ นอกจากนี้ยังรองรับการบัดกรีที่อุณหภูมิ 350°C เป็นเวลา 2–5 วินาที โดยมีความร้อนสูงสุด 3 ระดับ อนุญาตให้ใช้รอบได้ รักษาระยะห่างอย่างน้อย 2.0 มม. ระหว่างตัวเรือนและ แหล่งบัดกรี
MEIDI มุ่งเน้นไปที่การผลิตชิ้นส่วนอะคูสติกมาตั้งแต่ปี 2011 บริษัท ดำเนินธุรกิจโรงงานแห่งหนึ่งในมณฑลเจียงซูซึ่งมีพนักงานมากกว่า 500 คนต่อเดือน เอาท์พุตเกิน 50 ล้านหน่วยออด กระบวนการภายในบริษัทครอบคลุมถึงเซรามิก การเตรียมผง การพิมพ์อิเล็กโทรด โพลาไรเซชัน การฉีดขึ้นรูป และ การประกอบอัตโนมัติซึ่งร่วมกันให้การควบคุมคุณภาพวัสดุอย่างเข้มงวด และระยะเวลาในการผลิต HNR‑1707 PA10 ทุกตัวส่งผ่านเสียงที่ปลายสาย ตรวจสอบ และแต่ละล็อตจะถูกสุ่มตัวอย่างสำหรับลำดับความน่าเชื่อถือที่กำหนดไว้ใน ข้อมูลจำเพาะของผลิตภัณฑ์ รูปแบบการผลิตแบบครบวงจรนี้ได้รับการรับรองจาก ISO9001 รองรับประสิทธิภาพของแบทช์ที่สม่ำเสมอสำหรับทั้งปริมาณทดลองและ คำสั่งซื้อที่มีปริมาณมาก
อุปกรณ์ที่สร้างคลื่นสี่เหลี่ยมหรือเอาต์พุต PWM อยู่แล้วสามารถรวมสิ่งนี้เข้าด้วยกันได้ ออดโดยไม่ต้องเพิ่มวงจรออสซิลเลเตอร์เพิ่มเติม อุปกรณ์ที่ใช้แบตเตอรี่ ได้รับประโยชน์จากการใช้กระแสไฟเพียง 10mA และไม่มีกระแสไฟสแตนด์บาย แผงอุตสาหกรรมที่ทำงานบนบัส 12V หรือ 24V DC สามารถขับเคลื่อนออดได้โดยตรง ภายในช่วง 1–30Vp‑p สินค้าอุปโภคบริโภค เช่น เซ็นเซอร์บ้านอัจฉริยะ เครื่องมือทางการแพทย์แบบพกพาและเครื่องทดสอบแบบมือถือก็พอดีกับขนาด 17 มม รอยเท้า หากวัตถุประสงค์การใช้งานเกี่ยวข้องกับสภาพแวดล้อมด้านความปลอดภัยหรือการควบคุม โปรดติดต่อ MEIDI เพื่อตรวจสอบการรับรองที่เกี่ยวข้อง
HNR‑1707 PA10 ต้องการสัญญาณขับเคลื่อนแบบใด
จะต้องขับเคลื่อนด้วยรูปคลื่น AC ซึ่งปกติจะเป็นคลื่นสี่เหลี่ยมหรือ PWM ในบริเวณรอบๆ 4000เฮิร์ต. แรงดันไฟฟ้ากระแสตรงเพียงอย่างเดียวจะไม่สร้างเสียงและอาจเป็นอันตรายต่อองค์ประกอบ
ฉันสามารถขับมันโดยตรงจากพินไมโครคอนโทรลเลอร์ได้หรือไม่
ได้ ตราบใดที่แรงดันไฟฟ้าระหว่างยอดถึงยอดของพินอยู่ภายในช่วง 1–30V ที่ลอจิก 3.3V หรือ 5V เอาต์พุตเสียงจะต่ำกว่าพิกัด 85dB บัฟเฟอร์ทรานซิสเตอร์สามารถเพิ่มระดับการขับเคลื่อนได้เมื่อต้องมีการแจ้งเตือนที่ดังขึ้น
แนะนำให้ใช้โปรไฟล์การบัดกรีแบบใด
แนะนำให้ใช้การบัดกรีด้วยคลื่นที่อุณหภูมิ 260°C เป็นเวลา 4–6 วินาทีสำหรับการประกอบปริมาตร การบัดกรีด้วยตนเองที่อุณหภูมิ 350°C เป็นเวลา 2–5 วินาทีก็สามารถทำได้เช่นกัน โดยมีขีดจำกัด ของรอบความร้อนสามรอบ เก็บตัวเครื่องให้ห่างจากตัวเครื่องอย่างน้อย 2.0 มม. เสมอ อ่างประสานหรือปลายเหล็ก
ความถี่เรโซแนนซ์มีความทนทานหรือไม่?
ข้อมูลจำเพาะระบุความถี่กลางที่ 4000Hz โดยไม่มีค่าความคลาดเคลื่อนตามที่ระบุไว้ สำหรับการออกแบบที่คำนึงถึงความถี่ MEIDI สามารถระบุคุณลักษณะเพิ่มเติมได้ ข้อมูลเพื่อช่วยกำหนดช่วงที่คาดหวังในการผลิต
สำหรับเอกสารข้อมูลทางเทคนิคฉบับสมบูรณ์ เส้นโค้งการตอบสนองความถี่ หรือคุณภาพเฉพาะแบทช์ บันทึก โปรดติดต่อ MEIDI พร้อมรายละเอียดโครงการของคุณ การสนับสนุนด้านวิศวกรรม ปกติจะตอบกลับภายในหนึ่งวันทำการ
