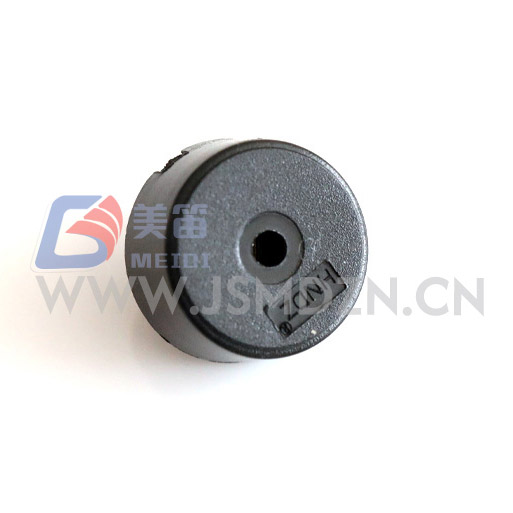

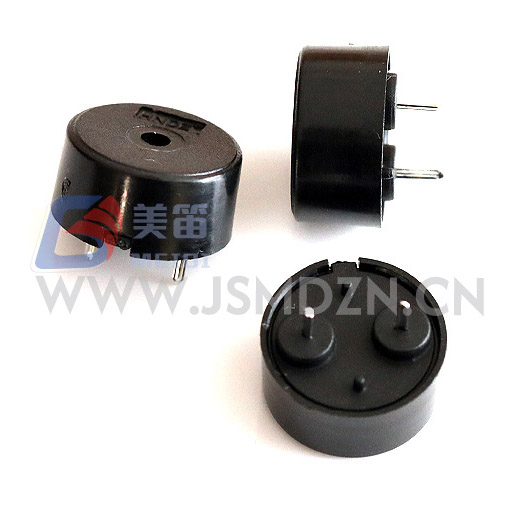

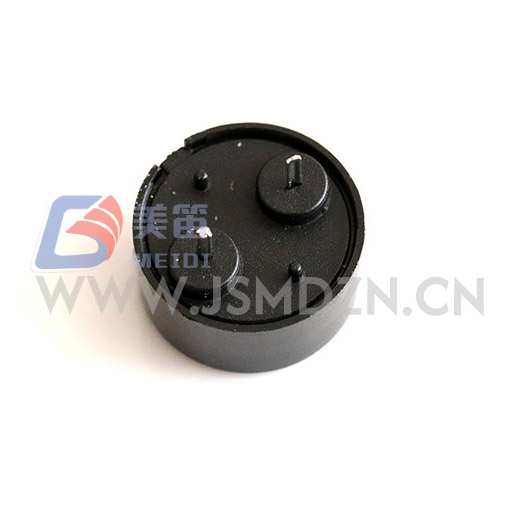

1207 Piezoelectric Passive Buzzer พร้อม Pogo Pin คือเครื่องส่งเสียงเพียโซอิเล็กทริกแบบพาสซีฟแบบทะลุรูที่ออกแบบมาเพื่อขับเคลื่อน โดยรูปคลื่นไฟฟ้ากระแสสลับภายนอก ขนาดเส้นผ่านศูนย์กลาง 12.5 มม. สูง 7.0 มม. มีตัวเรือน PBT สีดำซึ่งมีน้ำหนักประมาณ 0.66 กรัม เมื่อมาพร้อมกับ คลื่นสี่เหลี่ยม 5Vp‑p ที่ความถี่เรโซแนนซ์ 4000Hz ออดจะส่งเสียง ระดับความดันอย่างน้อย 80dB ที่ระยะ 10 ซม. ในขณะที่วาดไม่เกิน 10mA สัญญาณไดรฟ์มีช่วงตั้งแต่ 1V ถึง 30V จากจุดสูงสุดถึงจุดสูงสุด เพื่อให้สามารถบูรณาการได้ พร้อมลอจิกแรงดันต่ำและวงจรอุตสาหกรรมแรงดันสูง พาสซีฟนี้ สถาปัตยกรรมช่วยให้นักออกแบบสามารถควบคุมความถี่ของโทนเสียงได้อย่างเต็มที่และกำจัดออกไป การดึงกระแสไฟฟ้านิ่งที่เกี่ยวข้องกับวงจรออสซิลเลเตอร์ที่ใช้งานอยู่
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric Passive Buzzer (ทะลุรู) | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 Vp-p | ระดับการทดสอบอ้างอิง |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 Vp‑p | ช่วงสัญญาณขับเคลื่อน |
| ความถี่เรโซแนนซ์ | 4000 ± 500 เฮิรตซ์ | ตามเงื่อนไขที่ได้รับการจัดอันดับ |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

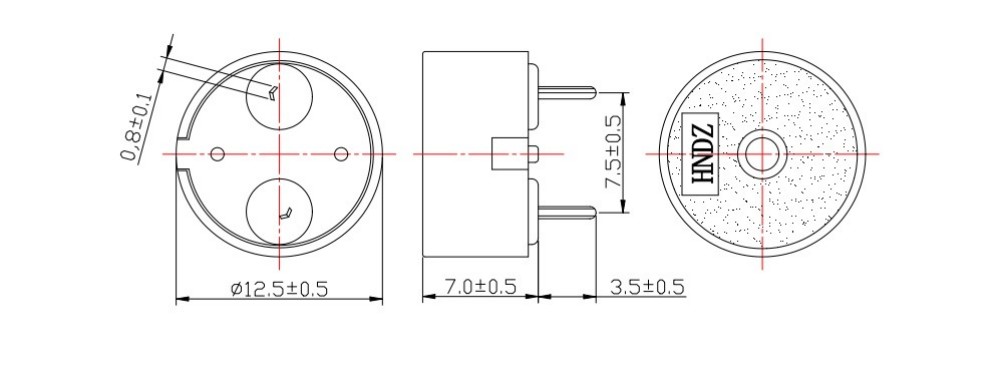

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.5 ± 0.3 × 7.0 ± 0.5 มม | เฉพาะตัวเครื่อง ไม่รวมหมุด |
| น้ำหนัก | 0.66 ± 0.2 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| คลื่นบัดกรี ★ | 260 ± 5 ℃, 4–6 วินาที | แนะนำให้ทำ 2-3 รอบ |
| การบัดกรีแบบแมนนวล ★ | 350 ± 10 ℃, 2–5 วินาที | แนะนำให้ทำ 2-3 รอบ |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที | ตัวเครื่อง 2.0 มม. จากบัดกรี |
การวัดต่อไปนี้ถูกบันทึกไว้ในตัวอย่าง 10 หน่วยที่ทดสอบที่ 5Vp‑p, 4000Hz คลื่นสี่เหลี่ยม ค่าเหล่านี้แสดงให้เห็นถึงการกระจายการผลิตโดยทั่วไปแต่ไม่ใช่ รับประกันวงเงิน สำหรับซองประสิทธิภาพที่รับประกัน โปรดดูข้อมูลจำเพาะ ด้านบน
| เลขที่ | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความจุ (nF) | เส้นผ่านศูนย์กลาง (มม.) | อืม) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
เนื่องจากเป็นส่วนประกอบแบบพาสซีฟ HNR-1207 PA7.5 จึงอาศัยระบบโฮสต์ในการจ่ายไฟ คลื่นสี่เหลี่ยมหรือสัญญาณ PWM ที่มีศูนย์กลางอยู่ที่ 4000Hz การใช้งานทั่วไปใช้ก พิน GPIO ของไมโครคอนโทรลเลอร์ที่กำหนดค่าเป็นเอาต์พุตตัวจับเวลา สามารถเลือกบัฟเฟอร์ผ่านได้ ทรานซิสเตอร์เมื่อต้องการแรงดันไฟฟ้าของไดรฟ์สูงกว่าแหล่งจ่ายลอจิก ที่ ลักษณะตัวเก็บประจุของออด โดยมีความจุระบุประมาณ 12nF ผลลัพธ์ กระแสไฟสั้นพุ่งขึ้นที่ขอบสัญญาณแต่ละด้าน การใส่ตัวต้านทานแบบอนุกรมขนาดเล็ก (100–330Ω) ในแนวเดียวกับพินของไดรฟ์สามารถจำกัดกระแสสูงสุดได้โดยไม่มีสาระสำคัญ ส่งผลต่อเอาท์พุตเสียง เนื่องจากแรงดันไฟฟ้าในการทำงานครอบคลุมตั้งแต่ 1V ถึง 30Vp‑p ออดเดียวกันนี้สามารถขับเคลื่อนได้โดยตรงจาก MCU 3.3V เพื่อการแจ้งเตือนในระดับปานกลาง หรือเพิ่มเป็น 12V หรือ 24V สำหรับการใช้งานที่ดังขึ้น
สำหรับการประกอบการผลิตในปริมาณมาก การบัดกรีด้วยคลื่นที่ 260°C เป็นเวลา 4–6 วินาทีคือ วิธีที่ต้องการ การบัดกรีแบบแมนนวลโดยตั้งเตารีดไว้ที่ 350°C เป็นเวลา 2-5 วินาที ยังเป็นที่ยอมรับ โดยอนุญาตให้มีรอบความร้อนสูงสุดสามรอบ ที่อยู่อาศัยควร เก็บไว้อย่างน้อย 2.0 มม. จากอ่างบัดกรีเพื่อหลีกเลี่ยงการเสียรูป
ทุกล็อตการผลิตของ Piezoelectric Passive Buzzer 1207 พร้อม Pogo Pin ได้รับการสุ่มตัวอย่างเพื่อความน่าเชื่อถือเจ็ดรายการ โปรโตคอลที่กำหนดไว้ในข้อกำหนดผลิตภัณฑ์ การทดสอบรวมถึงการสัมผัสเป็นเวลานาน ความชื้น (50°C, 90–95% RH, 48 ชม.), การเก็บรักษาที่อุณหภูมิสูงและต่ำ, การหมุนเวียนด้วยความร้อน ระหว่าง -30°C ถึง +80°C, การตกกระแทกทางกล, การสั่นสะเทือน และความต้านทานความร้อนของโลหะบัดกรี การยอมรับต้องเป็นไปตามข้อกำหนดทางไฟฟ้าและมิติทั้งหมดหลังจากนั้น พักฟื้นที่อุณหภูมิห้องเป็นเวลา 2 ชั่วโมง
โรงงานในมณฑลเจียงซูของ MEIDI ผสมผสานการประมวลผลเซรามิกภายในบริษัท และระบบพีโซอัตโนมัติ การยึดเกาะและการตรวจสอบเสียงที่ปลายสาย 100% ระบบการจัดการคุณภาพ ได้รับการรับรองมาตรฐาน ISO9001 และสามารถให้ข้อมูลการทดสอบเฉพาะกลุ่มพร้อมกับปริมาตรได้ การจัดส่ง
อุปกรณ์ที่สร้างเอาต์พุต PWM หรือคลื่นสี่เหลี่ยมเพื่อวัตถุประสงค์อื่นอยู่แล้ว สามารถใช้ 1207 Piezoelectric Passive Buzzer กับ Pogo Pin ได้โดยตรง โดยไม่ต้องเพิ่มวงจรออสซิลเลเตอร์ อุปกรณ์แบบพกพาที่ใช้พลังงานแบตเตอรี่จะได้รับประโยชน์จากกระแสไฟของไดรฟ์ที่ต่ำ 10mA และไม่มีโหลดออสซิลเลเตอร์ที่นิ่ง ในแผงควบคุมอุตสาหกรรม ทำงานจากแหล่งจ่ายไฟ DC 12V หรือ 24V การรับแรงดันไฟฟ้ากว้างช่วยลดความยุ่งยาก การออกแบบไดรเวอร์ ฐานขนาดเล็กเพียง 12.5 มม. ยังเหมาะกับพื้นที่ที่มีจำกัดอีกด้วย เครื่องใช้ไฟฟ้า เช่น เซ็นเซอร์บ้านอัจฉริยะ และอุปกรณ์ทดสอบมือถือ
ออดนี้ต้องการสัญญาณขับเคลื่อนแบบใด
ต้องใช้สัญญาณ AC ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมหรือ PWM ที่ความถี่ใกล้เคียงกัน 4000เฮิร์ต. การใช้แรงดันไฟฟ้ากระแสตรงจะไม่ทำให้เกิดเสียงและอาจทำให้ส่วนประกอบเสียหายได้
ฉันสามารถขับมันโดยตรงจากไมโครคอนโทรลเลอร์ได้หรือไม่?
ใช่ โดยมีเงื่อนไขว่าระดับลอจิกจะอยู่ในช่วง 1–30Vp‑p สำหรับ 3.3V หรือ 5V ระบบ SPL จะต่ำกว่า 80dB ที่ระบุที่ 5Vp‑p ทรานซิสเตอร์ บัฟเฟอร์สามารถเพิ่มแรงดันไฟฟ้าของไดรฟ์ได้เมื่อต้องการเอาต์พุตที่สูงขึ้น
แนะนำให้ใช้โปรไฟล์การบัดกรีแบบใด
แนะนำให้ทำการบัดกรีด้วยคลื่นที่อุณหภูมิ 260°C เป็นเวลา 4–6 วินาที สามารถบัดกรีด้วยตนเองได้ ดำเนินการที่อุณหภูมิ 350 ℃ เป็นเวลา 2–5 วินาที ทั้งสองวิธีอนุญาตให้มีรอบความร้อนสูงสุดสามรอบ
ฉันควรจัดการกับออดหลังจากการบัดกรีอย่างไร?
ตัวเรือนไม่ได้ปิดผนึก ดังนั้นควรหลีกเลี่ยงการจุ่มลงในตัวทำละลายหรือฟลักซ์ในการทำความสะอาด เก็บบอร์ดที่ประกอบไว้ในสภาพแวดล้อมที่แห้งเพื่อป้องกันการเกิดออกซิเดชันของพิน
สำหรับเอกสารข้อมูลโดยละเอียด เส้นโค้งการตอบสนองความถี่ หรือรายงานการทดสอบเฉพาะกลุ่ม ติดต่อ MEIDI เพื่อแจ้งข้อกำหนดโครงการของคุณ โดยทั่วไปฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับ ภายในหนึ่งวันทำการ
