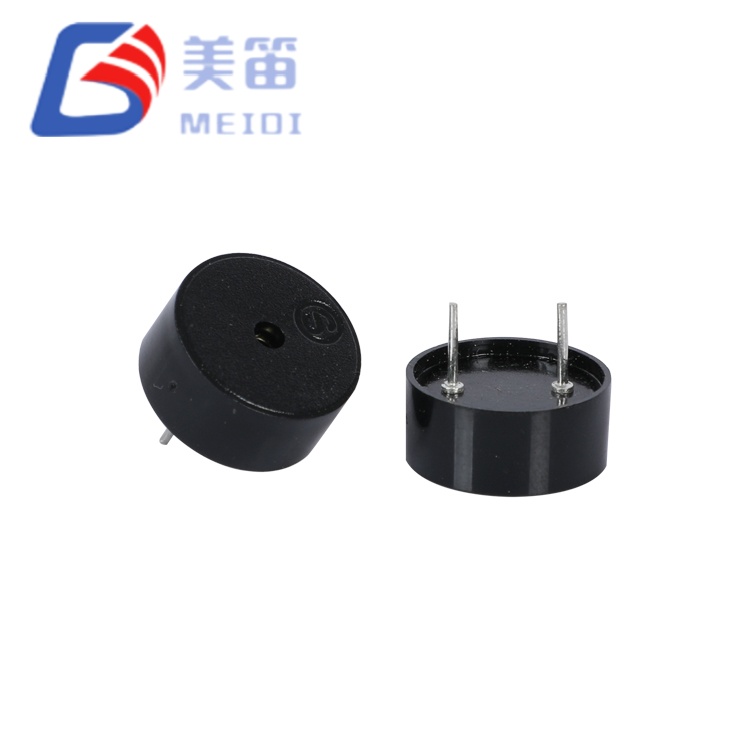

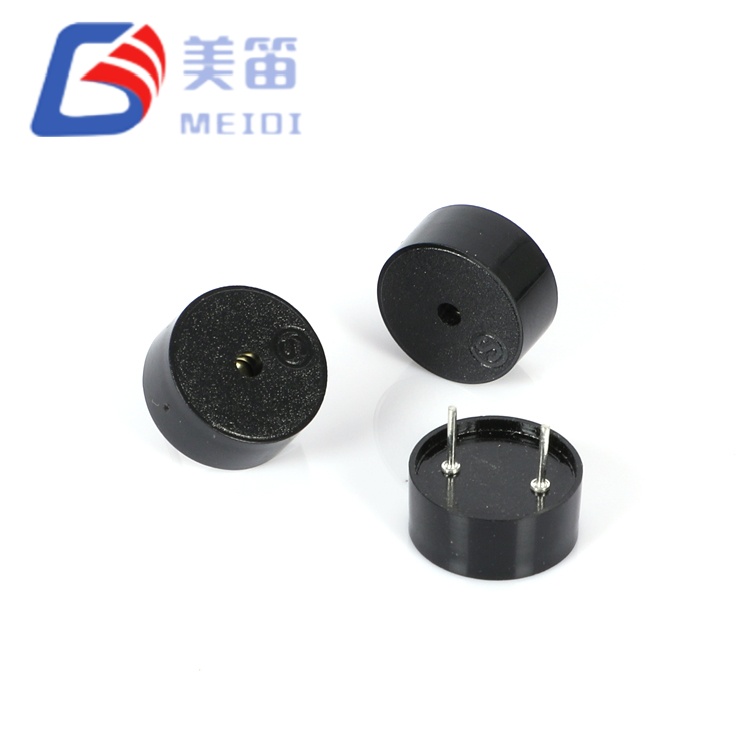

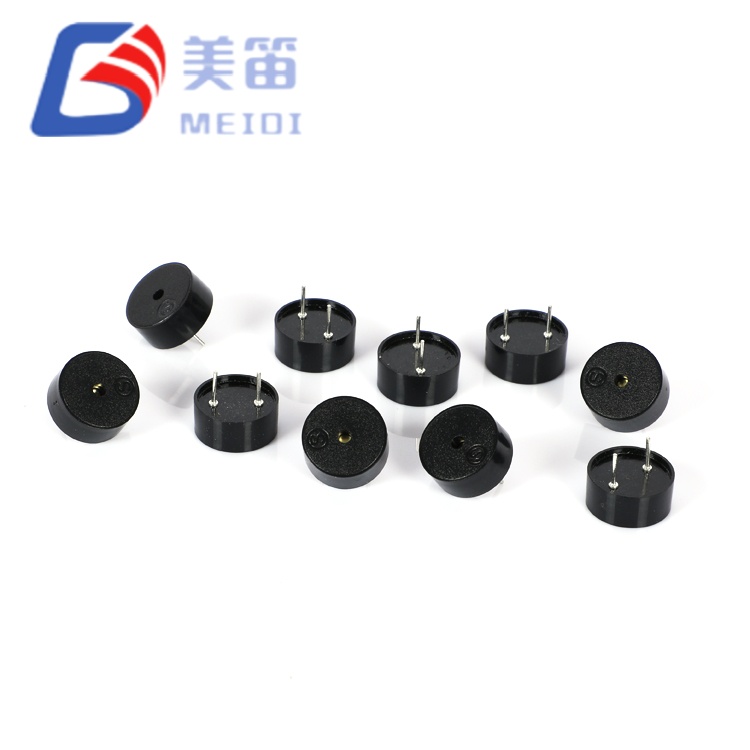

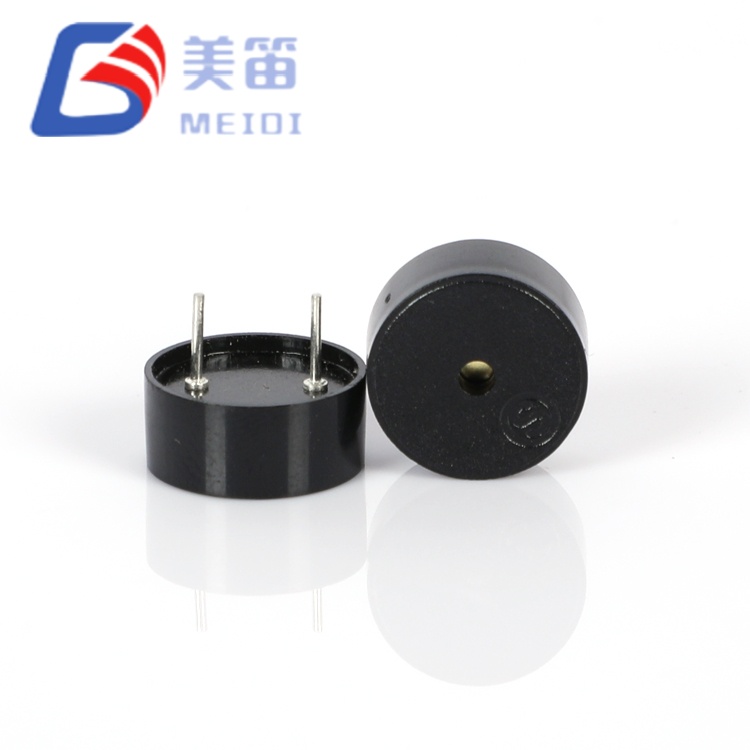

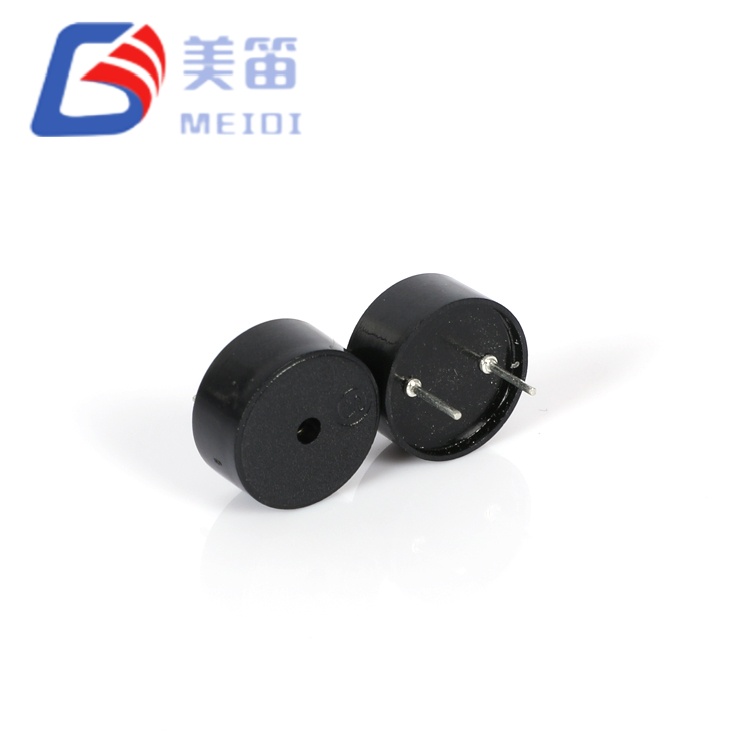

Buzzer แบบพาสซีฟแบบเพียโซอิเล็กทริก 1255 พร้อม Pogo Pin เป็นอุปกรณ์ส่งเสียงแบบพาสซีฟแบบทะลุรูที่ใช้ไฟ AC ภายนอก สัญญาณขับเคลื่อนเพื่อสร้างเสียง เส้นผ่านศูนย์กลาง 12.5 มม. และ 5.5 มม ด้วยความสูงที่พอดีกับพื้นที่ PCB ที่แคบ ในขณะที่ให้แรงดันเสียงขั้นต่ำ 80dB ที่ 10 ซม. เมื่อขับเคลื่อนด้วยคลื่นสี่เหลี่ยม 5Vp‑p ที่ 4000Hz ปัจจุบัน ปริมาณการใช้ยังคงอยู่ที่หรือต่ำกว่า 10mA ภายใต้เงื่อนไขเหล่านี้และไดรฟ์ แรงดันไฟฟ้าสามารถขยายได้ตั้งแต่ 1V ถึง 30V จากจุดสูงสุดถึงจุดสูงสุด ช่วยให้สามารถเชื่อมต่อโดยตรงได้ ไปยังเอาต์พุตระดับลอจิกหรือบัสอุตสาหกรรมแรงดันสูง PBT สีดำ ตัวเรือนรองรับทั้งการบัดกรีแบบคลื่นและการบัดกรีแบบแมนนวลและทำงานได้ทั่วทั้ง ช่วงอุณหภูมิ -20°C ถึง +70°C
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric Passive Buzzer (ทะลุรู) | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 Vp-p | เงื่อนไขการทดสอบอ้างอิง |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 Vp‑p | ช่วงสัญญาณขับเคลื่อน |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | 5 Vp‑p, คลื่นสี่เหลี่ยม 4000 Hz |
| ความถี่เรโซแนนซ์ | 4000 ± 500 เฮิรตซ์ | ตามเงื่อนไขที่ได้รับการจัดอันดับ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.5 ± 0.3 × 5.5 ± 0.5 มม | ตัวเครื่องไม่รวมหมุด |
| น้ำหนัก | 0.60 ± 0.2 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | — |
| คลื่นบัดกรี ★ | 260 ± 5 ℃, 4–6 วินาที | แนะนำให้ทำ 2-3 รอบ |
| การบัดกรีแบบแมนนวล ★ | 350 ± 10 ℃, 2–5 วินาที | แนะนำให้ทำ 2-3 รอบ |
| บัดกรีต้านทานความร้อน | 250 ± 5 ℃, 10 ± 0.5 วินาที | ตัวเครื่อง 2.0 มม. จากบัดกรี |
ตารางด้านล่างประกอบด้วยการวัดจากตัวอย่าง 10 หน่วยที่ทดสอบที่ 5Vp‑p คลื่นสี่เหลี่ยม 4000Hz ผลลัพธ์แสดงให้เห็นถึงความสม่ำเสมอในการผลิตโดยทั่วไปและ ไม่รับประกันขีดจำกัด สำหรับขอบเขตประสิทธิภาพที่ระบุ โปรดดูที่ ข้อกำหนดทางเทคนิคข้างต้น
| เลขที่ | เอสพีแอล (เดซิเบล) | ปัจจุบัน (mA) | ความจุ (nF) | เส้นผ่านศูนย์กลาง (มม.) | อืม) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
ค่าความจุไฟฟ้ามาจากส่วนหัวของรายงานการทดสอบและไม่ได้เป็นส่วนหนึ่งของ ข้อกำหนดหลัก ติดต่อ MEIDI เพื่อขอข้อมูลเฉพาะชุดการผลิต
เนื่องจาก 1255 Piezoelectric Passive Buzzer พร้อม Pogo Pin เป็นออดแบบพาสซีฟจึงขึ้นอยู่กับระบบโฮสต์ เพื่อให้สัญญาณคลื่นสี่เหลี่ยมหรือ PWM มีศูนย์กลางที่ 4000Hz ไมโครคอนโทรลเลอร์ เอาต์พุตตัวจับเวลาสามารถใช้เป็นแหล่งสัญญาณโดยตรงได้ แม้ว่าความดันเสียงจะเป็นเช่นนั้นก็ตาม ต่ำกว่าที่ระดับลอจิก 3.3V หรือ 5V มากกว่าที่ความสามารถ 30Vp‑p เต็ม การเพิ่มบัฟเฟอร์ทรานซิสเตอร์อย่างง่ายหรือไดรเวอร์ลอจิกเกตระหว่างพิน MCU และเสียงกริ่งช่วยให้แอมพลิจูดของไดรฟ์เพิ่มขึ้นโดยอิสระ อุปทานของไมโครคอนโทรลเลอร์ โหลดแบบ capacitive โดยทั่วไปจะอยู่ที่ประมาณ 12nF ทำให้เกิดกระแสไฟสูงสุดสั้นๆ ที่ขอบสัญญาณแต่ละด้าน ตัวต้านทานแบบอนุกรมขนาดเล็ก (100Ω ถึง 330Ω) ช่วยจำกัดจุดสูงสุดเหล่านี้โดยยังคงรักษาเอาต์พุตเสียงไว้
รองรับการบัดกรีทั้งแบบคลื่นและการบัดกรีแบบแมนนวล ทำการบัดกรีด้วยคลื่น ที่ 260°C เป็นเวลา 4–6 วินาที และบัดกรีด้วยมือที่ 350°C เป็นเวลา 2–5 วินาที อนุญาตให้ใช้รอบความร้อนได้สูงสุดสามรอบ และตัวเรือนต้องคงอยู่ที่ ห่างจากอ่างบัดกรีหรือปลายเหล็กอย่างน้อย 2.0 มม.
MEIDI ใช้โปรโตคอลความน่าเชื่อถือเจ็ดรายการกับล็อตการผลิตแต่ละล็อต HNR‑1255 PA6.5 ซึ่งสอดคล้องกับข้อกำหนดของผลิตภัณฑ์ การทดสอบ ลำดับรวมถึงการเปิดรับความชื้นนานขึ้น อุณหภูมิสูงและต่ำ การเก็บรักษา การหมุนเวียนด้วยความร้อน การตกทางกล การสั่นสะเทือน และความร้อนจากการบัดกรี ความต้านทาน หลังจากความเครียดแต่ละครั้ง ชิ้นส่วนต่างๆ จะได้รับอนุญาตให้กลับคืนสู่ห้องได้ อุณหภูมิเป็นเวลาสองชั่วโมงก่อนการตรวจสอบทางไฟฟ้าและมิติ การทดสอบทั้งหมดดำเนินการภายใต้กรอบมาตรฐาน ISO9001 ของบริษัท ระบบคุณภาพที่ได้รับการรับรองและรายงานระดับแบทช์สามารถให้ได้ ปริมาณการจัดส่ง
สถาปัตยกรรมแบบพาสซีฟของออดนี้เหมาะอย่างยิ่งสำหรับการออกแบบดังกล่าว สร้างเอาต์พุต PWM หรือคลื่นสี่เหลี่ยมแล้ว การทำงานของอุปกรณ์พกพา จากแบตเตอรี่จะได้รับประโยชน์จากกระแสไฟไดรฟ์ขนาด 10mA และ ไม่มีโหลดออสซิลเลเตอร์ที่นิ่ง แผงอุตสาหกรรมที่มี 12V หรือ แหล่งจ่ายไฟ DC 24V สามารถขับเคลื่อนออดได้โดยตรงภายในแรงดันไฟฟ้าที่กว้าง ความอดทน เครื่องใช้ไฟฟ้า เช่น เซ็นเซอร์บ้านอัจฉริยะและอุปกรณ์พกพา เครื่องมือวินิจฉัยยังชื่นชอบพื้นที่ขนาด 12.5 มม. สำหรับการใช้งาน ที่ต้องการใบรับรองด้านความปลอดภัยหรือทางการแพทย์โดยเฉพาะ โปรดปรึกษา MEIDI เพื่อยืนยันสถานะการปฏิบัติตามปัจจุบัน
HNR‑1255 PA6.5 ต้องการสัญญาณขับเคลื่อนแบบใด
จำเป็นต้องมีสัญญาณ AC โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยมหรือ PWM ที่ค่าประมาณ 4000เฮิร์ต. การใช้แรงดันไฟฟ้ากระแสตรงคงที่จะไม่สร้างเสียงและอาจ ทำให้องค์ประกอบเพียโซอิเล็กทริกเสียหาย
ไมโครคอนโทรลเลอร์สามารถขับเคลื่อนโดยตรงได้หรือไม่?
ใช่ โดยมีเงื่อนไขว่าแรงดันไฟฟ้าพีกถึงพีคของพินอยู่ภายใน ช่วง 1–30V ที่ลอจิก 3.3V หรือ 5V ระดับเสียงจะต่ำกว่า จัดอันดับ 80dB สามารถใช้บัฟเฟอร์ทรานซิสเตอร์เพื่อให้เข้าถึงได้สูงขึ้น แรงดันไฟฟ้าของไดรฟ์เมื่อต้องการเอาต์พุตที่ดังกว่า
แนะนำวิธีการบัดกรีแบบใด?
ทั้งการบัดกรีแบบคลื่น (260°C, 4–6 วินาที) และการบัดกรีแบบแมนนวล (350°C, 2–5 วินาที) เป็นที่ยอมรับ โดยมีรอบความร้อนสูงสุดสามรอบ รักษาระยะห่างขั้นต่ำ 2.0 มม. ระหว่างตัวเรือนและตัวเครื่อง แหล่งความร้อน
สำหรับเอกสารข้อมูลทางเทคนิคที่สมบูรณ์ เส้นโค้งการตอบสนองความถี่ หรือเฉพาะแบทช์ ข้อมูลการทดสอบ โปรดติดต่อ MEIDI พร้อมรายละเอียดการสมัครของคุณ โดยปกติแล้วฝ่ายสนับสนุนด้านวิศวกรรมจะตอบกลับภายในหนึ่งวันทำการ
