HNR‑1207 PA6.5 Piezoelectric Passive Buzzer พร้อมหมุด Pogo แบบสปริงโหลดคือ Buzzer พาสซีฟแบบเพียโซอิเล็กทริกแบบทะลุรูที่ออกแบบมาสำหรับระบบที่ใช้แบตเตอรี่และระบบเก็บเกี่ยวพลังงาน ซึ่งทุกไมโครแอมแปร์ส่งผลต่อรันไทม์ ส่วนประกอบนี้ใช้ค่าการวัด 0.45–0.54mA ที่ 5Vp‑p (4000Hz) โดยให้ค่า SPL ≥80dB โดยมีกระแสน้อยกว่าหนึ่งในสิบของกระแสไฟของออดแม่เหล็กไฟฟ้าทั่วไป ซึ่งจะช่วยยืดอายุการใช้งานแบตเตอรี่ในอุปกรณ์ทางการแพทย์แบบพกพา จอภาพที่สวมใส่ได้ และโหนดเซ็นเซอร์ไร้สายได้อย่างมาก

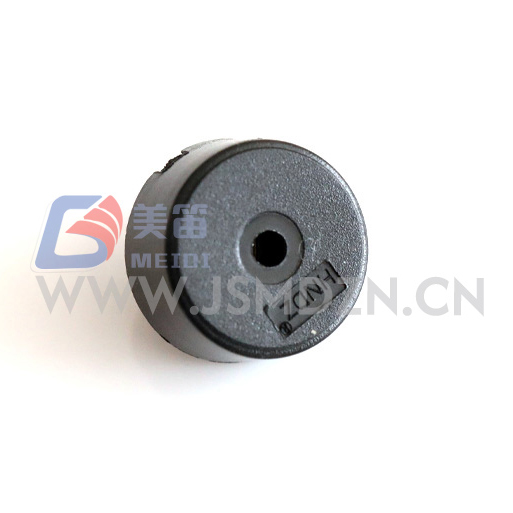

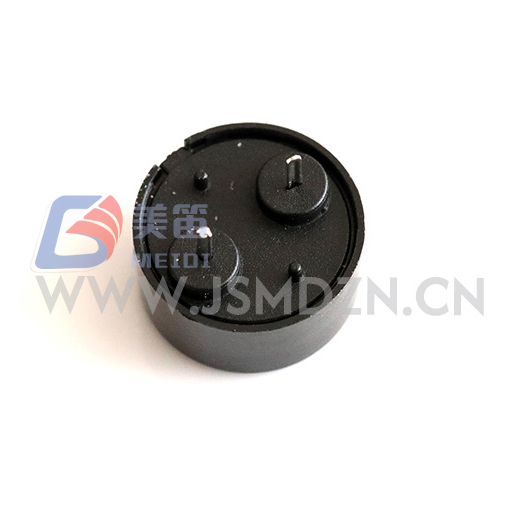

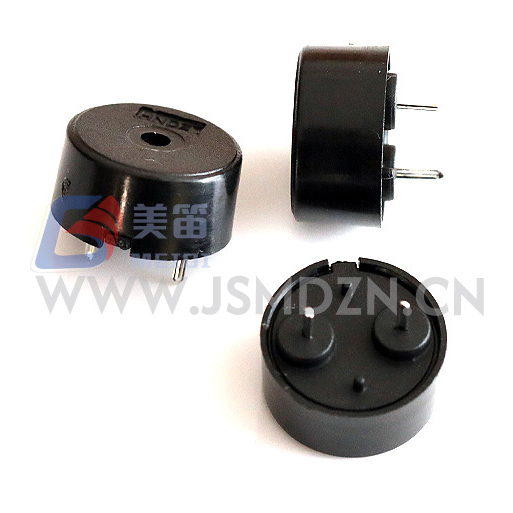

HNR-1207 PA6.5 ผลิตที่โรงงานในมณฑลเจียงซูของ MEIDI มีไดอะแฟรมเซรามิกเพียโซอิเล็กทริกขนาด 12.5 มม. ในตัวเครื่องสูง 7.0 มม. และมีน้ำหนักเพียง 0.66 ก. โหลดแบบคาปาซิทีฟ (ปกติ 10nF) ช่วยให้สามารถขับเคลื่อนโดยตรงจากพิน GPIO ของไมโครคอนโทรลเลอร์ส่วนใหญ่โดยไม่ต้องใช้ทรานซิสเตอร์ภายนอก ในขณะที่ช่วงการทำงาน 1–30V จะรวม SKU เฉพาะแรงดันไฟฟ้าหลายรายการไว้ในส่วนประกอบเดียวสำหรับระบบ 3.3V, 5V, 12V และ 24V ตัวเรือน PBT สีดำทนทานต่อการบัดกรีด้วยคลื่นที่อุณหภูมิ 260°C และการทำงานซ้ำด้วยตนเองที่อุณหภูมิ 350°C รองรับทั้งการประกอบแบบอัตโนมัติและการซ่อมแซมภาคสนาม
HNR‑1207 PA6.5 เป็นออดเพียโซอิเล็กทริกแบบพาสซีฟที่ต้องการการกระตุ้น AC ภายนอก โดยทั่วไปจะเป็นคลื่นสี่เหลี่ยม 4000Hz จากพิน PWM ของไมโครคอนโทรลเลอร์ เอาต์พุตตัวจับเวลา หรือ IC ตัวขับเฉพาะ ต่างจากกริ่งแม่เหล็กไฟฟ้าที่ขับเคลื่อนขดลวดที่หิวโหยในปัจจุบัน อุปกรณ์นี้ใช้องค์ประกอบเซรามิกเพียโซอิเล็กทริกที่โค้งงอภายใต้แรงดันไฟฟ้าที่ใช้ โดยแสดงโหลดแบบคาปาซิทีฟเป็นหลัก ความแตกต่างพื้นฐานนี้ส่งผลให้การใช้กระแสไฟซึ่งมีขนาดต่ำกว่า: วัดได้ 0.45–0.54mA ที่ 5Vp‑p เทียบกับ 20–30mA สำหรับทางเลือกอื่นที่ทำงานด้วยแม่เหล็กไฟฟ้า
ช่วงการทำงานที่กว้างพิเศษ 1–30V นั้นกว้างเป็นพิเศษสำหรับออดแบบพาสซีฟแบบเพียโซ ที่ 3.3V อุปกรณ์จะสร้างเอาต์พุตเสียงที่เหมาะสำหรับการแจ้งเตือนบริเวณใกล้เคียงและเสียงสถานะ ที่ 5V เป็นไปตามข้อกำหนด ≥80dB ที่ 12V หรือ 24V ค่า SPL จะเพิ่มขึ้นอีกในขณะที่กระแสไฟฟ้ายังต่ำอยู่ ลักษณะการเก็บประจุหมายถึงการใช้พลังงานจะมีขนาดตามความถี่ในการสลับแทนที่จะเป็นความกว้างของแรงดันไฟฟ้า ความยืดหยุ่นของแรงดันไฟฟ้านี้ช่วยให้สามารถรวมการจัดซื้อจัดจ้างได้: หมายเลขชิ้นส่วนเดียวทำหน้าที่โหนด IoT 3.3V, อุปกรณ์ผู้บริโภค 5V, โมดูลยานยนต์ 12V และตัวควบคุมอุตสาหกรรม 24V โดยไม่มีวงจรควบคุมแรงดันไฟฟ้า
ความถี่เรโซแนนซ์ 4000±500Hz อยู่ที่ขอบด้านบนของความไวในการได้ยินสูงสุดของมนุษย์ (2–4kHz) ให้โทนเสียงที่คมชัดเรียกร้องความสนใจ ซึ่งจะตัดผ่านเสียงรบกวนรอบข้างโดยใช้กำลังน้อยที่สุด การติดตั้งรูทะลุด้วยหมุดโพลาไรซ์ช่วยให้มั่นใจถึงขั้วที่ถูกต้องและการคงสภาพเชิงกลในสภาพแวดล้อมที่เสี่ยงต่อการสั่นสะเทือน มวล 0.66 กรัม ช่วยลดแรงเฉื่อยบนส่วนประกอบ PCB ให้เหลือน้อยที่สุด ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับอุปกรณ์สวมใส่และอุปกรณ์พกพาที่มีงบประมาณจำกัด
การดึงกระแสไฟต่ำกว่ามิลลิแอมป์ – วัด 0.45–0.54mA ที่สภาวะที่กำหนด การบริโภคต่ำกว่าทางเลือกแม่เหล็กไฟฟ้าอย่างมาก
ช่วงการทำงานกว้างพิเศษ 1–30V – SKU เดียวรองรับระบบ 3.3V, 5V, 12V และ 24V โดยไม่มีการแปลงแรงดันไฟฟ้า
โหลดแบบคาปาซิทีฟ 10nF - ไดรฟ์ MCU GPIO โดยตรงในการใช้งานส่วนใหญ่ ไม่จำเป็นต้องมีทรานซิสเตอร์ภายนอกหรือ IC ไดรเวอร์
เอาต์พุตโทนเสียงที่คมชัด 4000Hz – ความถี่สวีทสปอตทางการได้ยินของมนุษย์พร้อมความผิดเพี้ยนฮาร์มอนิกต่ำจากการกระตุ้นแบบเพียโซอิเล็กทริก
มวลเบาพิเศษ 0.66 ก. – โหลดแรงเฉื่อยน้อยที่สุดสำหรับชุด PCB ที่สวมใส่ได้ มือถือ และไวต่อการสั่นสะเทือน
การติดตั้งโพลาไรซ์แบบทะลุรู – การยึดเชิงกลและการป้องกันขั้วในการติดตั้งทางอุตสาหกรรมและยานยนต์
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Piezoelectric พาสซีฟ Buzzer | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (Vp-p) | คลื่นสี่เหลี่ยม 4000 เฮิรตซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 1 – 30 V (Vp-p) | ต่อเนื่อง |

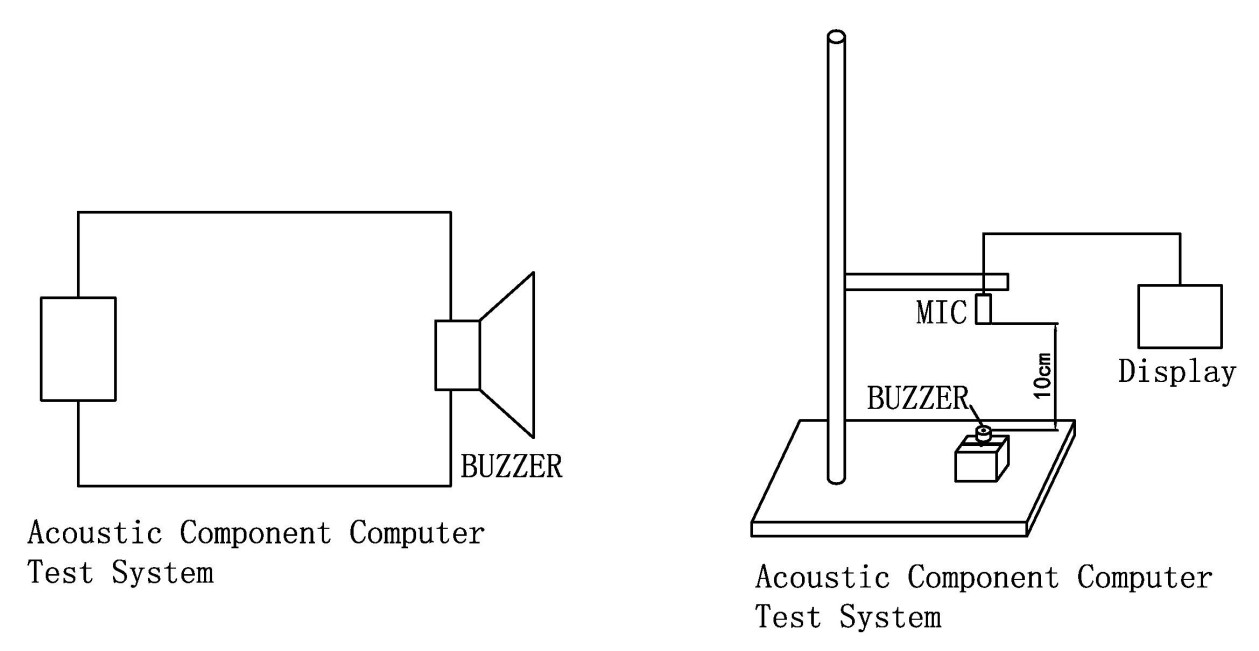

| เอาต์พุตเสียง | ≥ 80 เดซิเบล | ที่ 5 Vp‑p, 4000 Hz, 10 ซม |
| ความถี่เรโซแนนซ์ | 4000 ± 500 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| การบริโภคในปัจจุบัน | ≤ 10 มิลลิแอมป์ | ที่ 5 Vp‑p, 4000 เฮิรตซ์; วัดได้ 0.45–0.54 mA |
| ความจุ | 10 ± 40% nF | ที่ 1 กิโลเฮิรตซ์ 25 ℃ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ +70 ℃ | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -30 ℃ ~ +80 ℃ | ไม่ทำงาน |

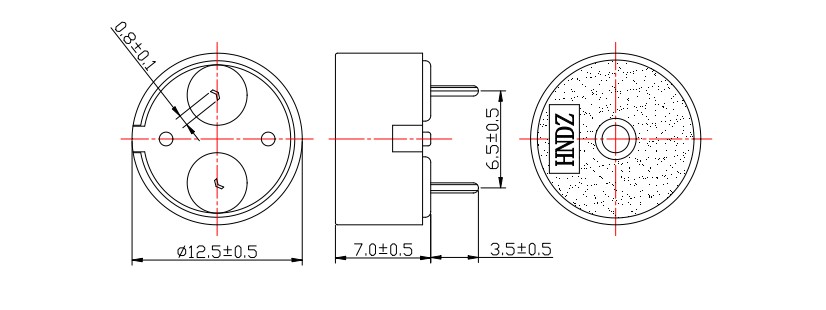

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 12.5 × 7.0 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.66 ± 0.2 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | PBT สีดำ | UL94 V-0 |
| ประเภทการติดตั้ง | ทะลุรู | หมุดโพลาไรซ์ |
| อุณหภูมิการบัดกรี (คลื่น) | 260 ± 5 ℃ | แนะนำให้ใช้ 4–6 วินาที |
| อุณหภูมิการบัดกรี (แบบแมนนวล) | 350 ± 10 ℃ | 2–5 วินาที แนะนำ |
เครื่องตรวจสุขภาพที่สวมใส่ได้ – การแจ้งเตือนการใช้ยา การแจ้งเตือนการตรวจจับการล้ม และการเตือนระดับน้ำตาลในเลือดที่อายุการใช้งานแบตเตอรี่เป็นข้อจำกัดในการออกแบบหลัก
อุปกรณ์ทางการแพทย์แบบพกพา - เสียงจำกัดของเครื่องวัดออกซิเจนในเลือด เสียงบี๊บเมื่อเครื่องพ่นยาเสร็จสิ้น และการแจ้งเตือนไข้เทอร์โมมิเตอร์แบบดิจิตอลในเครื่องมือที่ใช้แบตเตอรี่
โหนดเซ็นเซอร์ IoT – คำเตือนเกณฑ์ด้านสิ่งแวดล้อม เสียงเตือนสถานะการเชื่อมต่อ และการแจ้งเตือนการตรวจจับการงัดแงะในเซ็นเซอร์ไร้สายพลังงานแสงอาทิตย์หรือเซลล์แบบเหรียญ
ระบบมิเตอร์อัจฉริยะ – การแจ้งเตือนขีดจำกัดการใช้งาน คำเตือนความล้มเหลวในการสื่อสาร และการแจ้งเตือนการงัดแงะในมิเตอร์สาธารณูปโภคที่สำรองแบตเตอรี่
โมดูลภายในรถยนต์ 12V/24V – ตัวเตือนให้คาดเข็มขัดนิรภัย เสียงเตือนการสตาร์ทกุญแจ และการตอบสนองของเครื่องมือวินิจฉัยโดยไม่มีตัวควบคุมแรงดันไฟฟ้าอยู่เหนือศีรษะ
แผงควบคุมอุตสาหกรรม 24V – การระบุข้อผิดพลาด โทนเสียงการสิ้นสุดรอบการทำงาน และการแจ้งเตือนสวิตช์จำกัดในระบบ PLC และระบบลอจิกรีเลย์
| ความท้าทายด้านการออกแบบ | โซลูชัน HNR‑1207 PA6.5 |
| ระยะเวลาการใช้งานแบตเตอรี่เป็นข้อจำกัดหลัก | การดึง 0.45–0.54mA ช่วยยืดอายุเซลล์แบบเหรียญได้อย่างมาก เมื่อเทียบกับทางเลือกแบบแม่เหล็กไฟฟ้า |
| กลุ่มผลิตภัณฑ์แรงดันไฟฟ้าหลายระดับ | SKU 1–30V เดี่ยวมาแทนที่ออดเฉพาะ 3.3V, 5V, 12V และ 24V ลดรายการ BOM และสินค้าคงคลัง |
| ไม่มีพิน MCU สำรองสำหรับไดรเวอร์เฉพาะ | โหลดไดรฟ์ 10nF โดยตรงจาก GPIO; ไม่ต้องใช้ทรานซิสเตอร์ ตัวต้านทาน หรือตัวเหนี่ยวนำ |
| งบประมาณน้ำหนักที่สวมใส่ได้ <1g | น้ำหนัก 0.66 กรัม เป็นไปตามข้อจำกัดในการสวมใส่ที่เข้มงวดโดยไม่มีการลดทอนเสียง |
| สภาพแวดล้อมทางการแพทย์/RF ที่ไวต่อ EMC | การกระตุ้นแบบเพียโซอิเล็กทริกไม่สร้างสนามแม่เหล็ก ความเสี่ยงเป็นศูนย์ของการรบกวน ECG/EEG |
Piezoelectric Passive Buzzer พร้อม Pogo Pins แบบสปริงโหลด ครองระดับประสิทธิภาพที่แตกต่างในกลุ่มผลงานเสียงของ MEIDI ในกรณีที่ออดแม่เหล็กไฟฟ้าให้ความสำคัญกับความเรียบง่ายแบบพลักแอนด์เพลย์ ออดเซอร์แบบพาสซีฟแบบพีโซ 1–30V นี้จะเปลี่ยนออสซิลเลเตอร์ในตัวสำหรับการลดกระแสตามขนาดและความยืดหยุ่นของแรงดันไฟฟ้า สำหรับการออกแบบที่ใช้พลังงานจากแบตเตอรี่ หลายแรงดันไฟฟ้า หรือมีข้อจำกัดด้านมวล ประสิทธิภาพที่เพิ่มขึ้นจะเหมาะสมกับข้อกำหนดของไดรฟ์ภายนอก

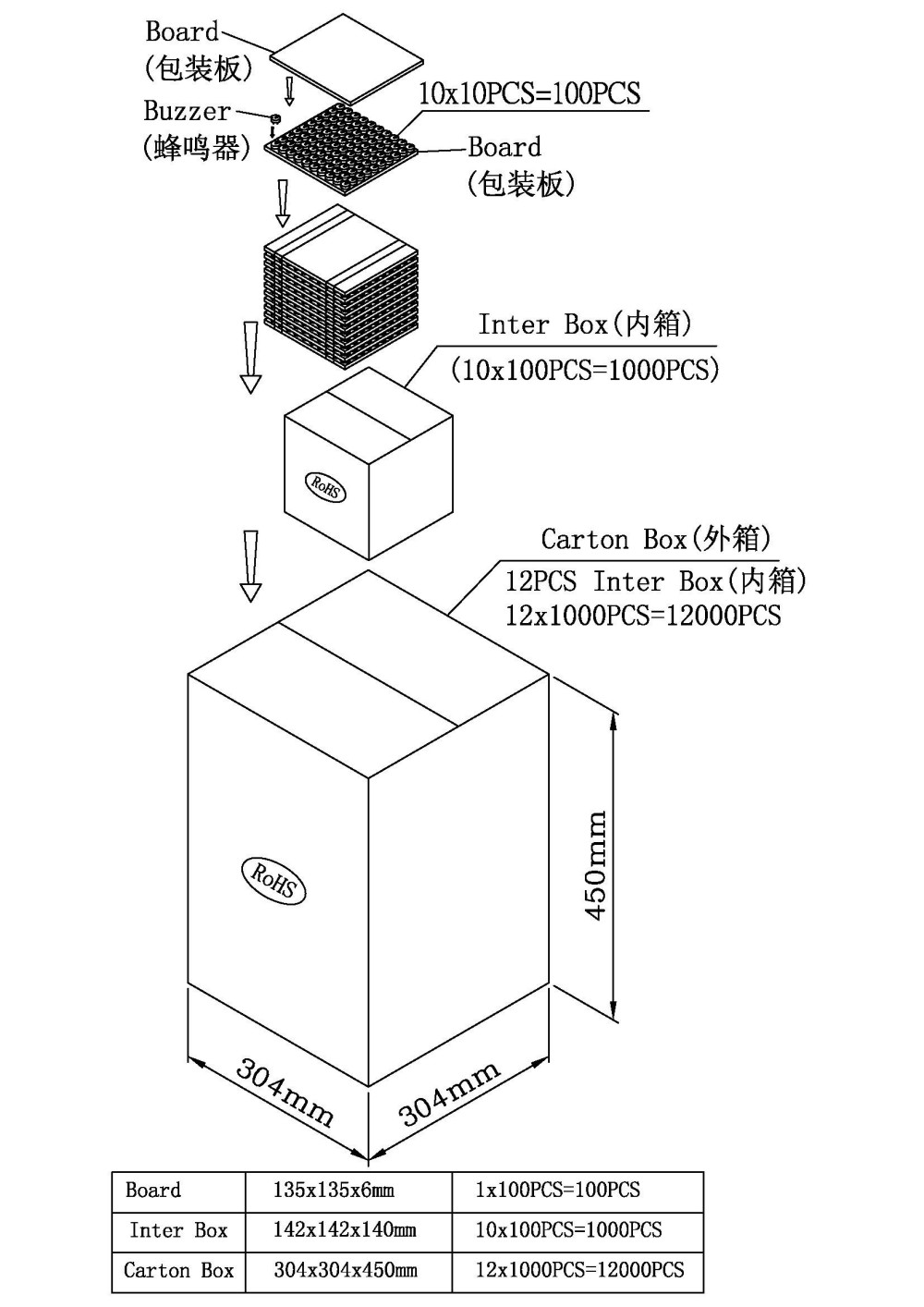

MEIDI ผลิต HNR‑1207 PA6.5 บนสายการประกอบเพียโซอิเล็กทริกโดยเฉพาะพร้อมการเชื่อมด้วยเซรามิกอัตโนมัติ การสิ้นสุดขั้วอิเล็กโทรด และสถานีปรับความถี่ ฐานการผลิตในมณฑลเจียงซูของเราปฏิบัติตามระเบียบการจัดการคุณภาพ ISO 9001 พร้อมด้วยการควบคุมกระบวนการทางสถิติในแต่ละขั้นตอนการผลิต
ล็อตการผลิตแต่ละล็อตได้รับการตรวจสอบอย่างครอบคลุม:
ความจุ การทดสอบ 100% – การตรวจสอบ 10nF ±40% ที่ 1kHz สำหรับการจับคู่วงจรไดรฟ์ ช่วงที่วัดได้ 11.2–12.5nF ในตัวอย่างการผลิต
การสุ่มตัวอย่างความถี่เรโซแนนซ์ – 4000Hz ±12.5% การตรวจสอบทางสถิติ ช่วงการวัดทั่วไป 3900–4080Hz

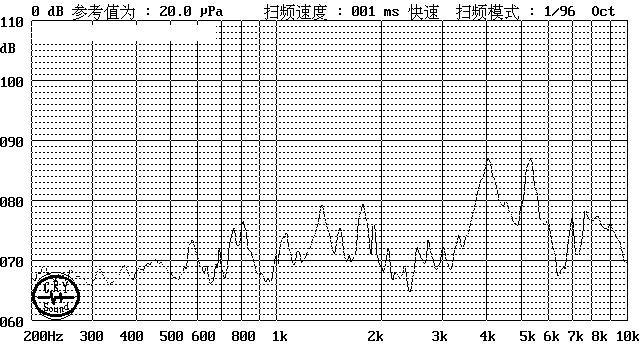

การตรวจสอบความถูกต้องเป็นชุด SPL – ≥80dB ขั้นต่ำที่ 5Vp‑p, 4000Hz; ช่วงตัวอย่างที่วัดได้ 83–86dB
การตรวจสอบการบริโภคปัจจุบัน – สูงสุด ≤10mA; วัดได้ 0.45–0.54mA ยืนยันประสิทธิภาพต่ำกว่ามิลลิแอมป์
การจัดเก็บที่อุณหภูมิสูง – 48 ชั่วโมงที่ +80±2℃ (ทดสอบการจัดเก็บ ไม่ทำงาน) การกู้คืนพารามิเตอร์หลังจากการรักษาเสถียรภาพโดยรอบเป็นเวลา 2 ชั่วโมง
การจัดเก็บที่อุณหภูมิต่ำ – 48 ชั่วโมงที่ -30±2℃; ตรวจสอบการเปิดใช้งานขั้นต่ำ 1V
การหมุนเวียนแบบช็อกความร้อน – 5 รอบระหว่าง -30°C และ +80°C โดยมีเวลาคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว
การตรวจสอบความเค้นทางกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ต้านทานความชื้น – 48 ชั่วโมงที่ 50±5°C / 90–95% RH ตามด้วยการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง
ความต้านทานความร้อนของบัดกรี – 250±5℃ เป็นเวลา 10±0.5 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม.
การรับรองที่มีให้: RoHS, REACH และ UL94 V‑0 สำหรับตัวเรือน PBT การทำเครื่องหมายรหัสล็อตในแต่ละหน่วยช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต บันทึกการทดสอบ และแบทช์วัตถุดิบได้นานถึง 10 ปี
คำถามที่ 1: HNR-1207 PA6.5 สามารถขับเคลื่อนโดยตรงจากพิน GPIO ของไมโครคอนโทรลเลอร์ 3.3V ได้หรือไม่
ใช่ ในกรณีส่วนใหญ่ โหลดแบบคาปาซิทีฟ 10nF ดึงกระแสประมาณ 0.13mA RMS ที่ 3.3Vp‑p และ 4000Hz ซึ่งอยู่ภายในความสามารถ 8–20mA ของพิน MCU GPIO มาตรฐาน ไม่จำเป็นต้องมีทรานซิสเตอร์ภายนอกหรือ IC ไดรเวอร์ สำหรับ SPL สูงสุด ให้ขับที่ 5Vp‑p หาก MCU รองรับพินทน 5V หรือทำงานจากราง 5V ที่ 3.3V เอาต์พุตจะได้ยินสำหรับความใกล้เคียงและการแจ้งเตือนสถานะ แม้ว่าจะต่ำกว่าเกณฑ์ข้อมูลจำเพาะ 80dB ซึ่งได้รับการตรวจสอบที่ 5Vp‑p
คำถามที่ 2: ปริมาณการใช้กระแสไฟจะปรับขนาดตามแรงดันและความถี่อย่างไร
ปริมาณการใช้กระแสไฟในออดเพียโซอิเล็กทริกจะเป็นแบบคาปาซิเตอร์เป็นหลัก: I γ 2πfCV ที่ความถี่คงที่ กระแสไฟฟ้าจะมีสเกลเชิงเส้นตรงกับแรงดันไฟฟ้า ที่ 10Vp‑p กระแสทางทฤษฎีจะอยู่ที่ประมาณ 1.0mA; ที่ 24Vp‑p ประมาณ 2.4mA — ยังคงมีค่าน้อยมากเมื่อเทียบกับทางเลือกแบบแม่เหล็กไฟฟ้า การเพิ่มความถี่เป็นสองเท่า (เช่น 8000Hz) กระแสจะเพิ่มเป็นสองเท่าที่แรงดันคงที่ สำหรับการจัดสรรงบประมาณแบตเตอรี่ ให้ใช้ความจุ 10nF ที่แย่ที่สุดและแรงดันไฟฟ้าของไดรฟ์เป้าหมาย
คำถามที่ 3: อะไรคือความแตกต่างในทางปฏิบัติระหว่างออดพาสซีฟแบบเพียโซนี้กับออดแบบแอคทีฟแบบแม่เหล็กไฟฟ้าในการออกแบบที่ใช้พลังงานแบตเตอรี่?
HNR‑1207 PA6.5 กินไฟ 0.45–0.54mA เทียบกับ 20–30mA สำหรับออดแม่เหล็กไฟฟ้าแบบแอคทีฟ 3V ทั่วไป — ลดลง 40–60× สำหรับเซลล์แบบเหรียญ CR2032 (220mAh) จะทำให้รันไทม์ยาวนานขึ้นอย่างเห็นได้ชัดสำหรับการใช้งานแบบไม่ต่อเนื่อง ข้อเสียเปรียบคือวงจรขับเคลื่อนภายนอก: ออดเซอร์โวต้องใช้คลื่นสี่เหลี่ยม 4000Hz จากพิน PWM หรือออสซิลเลเตอร์ ในขณะที่ออดเซอร์แบบแอคทีฟต้องการเพียงแรงดันไฟฟ้ากระแสตรงเท่านั้น สำหรับการออกแบบที่มีทรัพยากร PWM ที่มีอยู่ ประสิทธิภาพที่เพิ่มขึ้นจะมาก
คำถามที่ 4: ฉันสามารถเปลี่ยนแปลงความถี่ของไดรฟ์สำหรับการแจ้งเตือนแบบมัลติโทนหรือแบบปรับระดับเสียงได้หรือไม่
ใช่ ภายในขอบเขตจำกัด SPL สูงสุดเกิดขึ้นที่ความถี่เรโซแนนซ์ 4000Hz การขับที่ 3500Hz หรือ 4500Hz จะลดเอาต์พุตลงประมาณ 6–10dB สำหรับลำดับหลายโทน การปรับความถี่ภายใน ±500Hz ของเสียงสะท้อนจะสร้างโทนเสียงที่แตกต่างกันอย่างเห็นได้ชัด ในขณะที่ยังคงความดังที่เพียงพอ การมอดูเลตวัฏจักรหน้าที่ (25%–75%) เปลี่ยนปริมาณการรับรู้โดยการปรับการส่งพลังงานโดยเฉลี่ยโดยไม่เปลี่ยนความถี่ สำหรับการใช้งานด้านดนตรีหรือดนตรี โปรดทราบว่าออดแบบเพโซมีแบนด์วิธที่แคบ รูปคลื่นที่ซับซ้อนจะไม่สร้างซ้ำอย่างเที่ยงตรง
คำถามที่ 5: HNR‑1207 PA6.5 เหมาะสำหรับการใช้งาน PLC อุตสาหกรรม 24V ที่ไม่มีตัวต้านทานจำกัดกระแสหรือไม่
ใช่. ลักษณะการเก็บประจุขององค์ประกอบเพียโซหมายความว่ากระแสจำกัดตัวเองด้วยรีแอกแตนซ์ ไม่ใช่ความต้านทาน ที่ 24Vp‑p และ 4000Hz กระแสไฟโดยประมาณยังคงต่ำกว่า 1mA — ไม่จำเป็นต้องมีตัวต้านทานแบบอนุกรมสำหรับการจำกัดกระแส อย่างไรก็ตาม แนะนำให้ใช้ตัวต้านทานแบบอนุกรมที่ 100–330Ω เพื่อลดเสียงกริ่งและป้องกันทรานซิสเตอร์ที่ขับเคลื่อนจากโหลดชั่วคราวที่เกิดปฏิกิริยา ตรวจสอบให้แน่ใจว่าวงจรไดรฟ์สามารถทนต่อระดับ 24V ได้ พิน MCU มาตรฐาน 3.3V หรือ 5V ต้องใช้ทรานซิสเตอร์เลื่อนระดับหรือออปโตคัปเปลอร์
คำถามที่ 6: โครงร่าง PCB ที่แนะนำสำหรับการลดการเชื่อมต่อสัญญาณรบกวนคืออะไร?
วางออดให้ห่างจากโหนดสวิตชิ่ง di/dt สูง (ตัวแปลงบั๊ก ตัวขับมอเตอร์) เพื่อหลีกเลี่ยงการเชื่อมต่อแบบคาปาซิทีฟเข้ากับส่วนประกอบเพียโซอิเล็กทริก รักษาการติดตามสัญญาณไดรฟ์ให้สั้น และหากเป็นไปได้ ให้เดินสายบนชั้นภายในโดยมีระนาบกราวด์อยู่ข้างใต้ ตัวต้านทาน 100Ω ต่ออนุกรมกับพิน GPIO ซึ่งวางไว้ใกล้กับ MCU ช่วยลดเสียงกริ่งและ EMI สำหรับการป้องกัน ESD สามารถเพิ่มตัวต้านทานซีรีส์ 1kΩ และตัวเก็บประจุขนาดเล็ก (เช่น 100pF) ลงในสายขับเคลื่อนได้
สำหรับหมายเหตุการใช้งานวงจรไดรฟ์ แนวทางการรวมแรงดันไฟฟ้าหลายระดับ ตัวอย่างการกำหนดค่า PWM หรือราคาตามปริมาณสำหรับกลุ่มผลิตภัณฑ์ 3.3V, 5V, 12V และ 24V โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI
โดยทั่วไปแล้ววิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการด้วยตัวอย่างโค้ด PWM แผนผังการแปลระดับแรงดันไฟฟ้า และราคาตามปริมาณสำหรับโปรแกรมการรวมหลาย SKU
