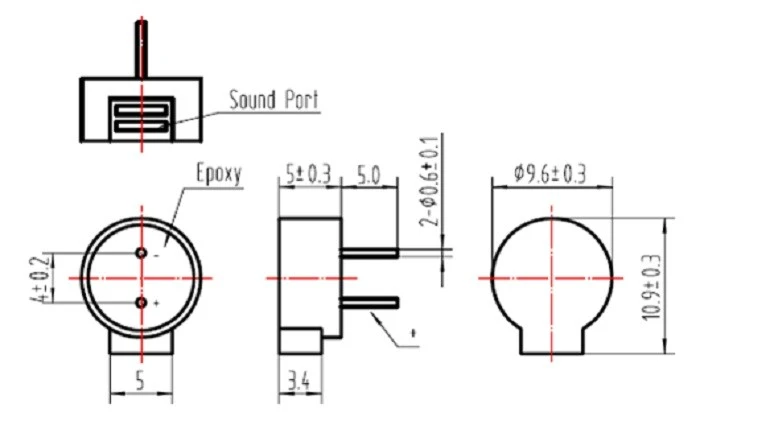

แพ็คเกจรูทะลุ 9.6 × 5 มม. สำหรับการติดตั้ง PCB โดยตรง
ความถี่เรโซแนนซ์ 2700Hz สำหรับเอาต์พุตโทนเสียงพร้อมไดรฟ์คลื่นสี่เหลี่ยมภายนอก
อิมพีแดนซ์ของคอยล์ 40Ω สำหรับวงจรไดรเวอร์คลาส 5V
นาที. ความดันเสียง 85dB ที่ 10 ซม. ต่ำกว่า 5Vo‑p, 2700Hz, รอบการทำงาน 50%
ช่วงแรงดันไฟฟ้าใช้งาน 4–6Vo‑p
ตัวเรือน PPO สีดำพิกัดการทำงาน -30°C ถึง +75°C

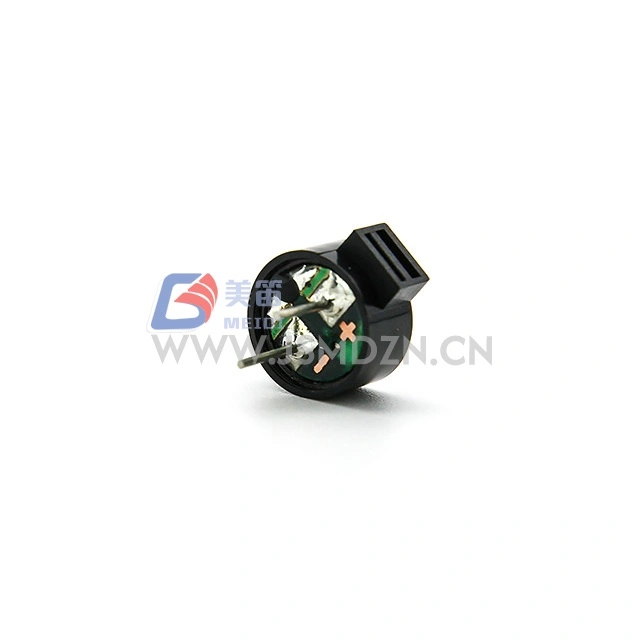

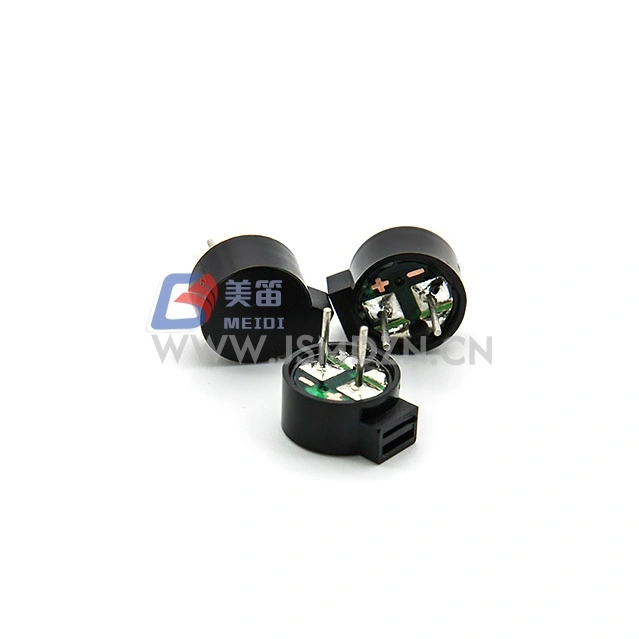

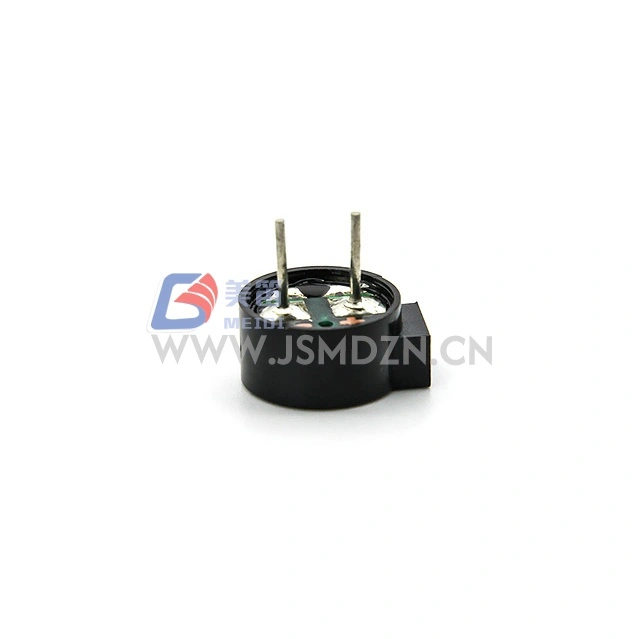

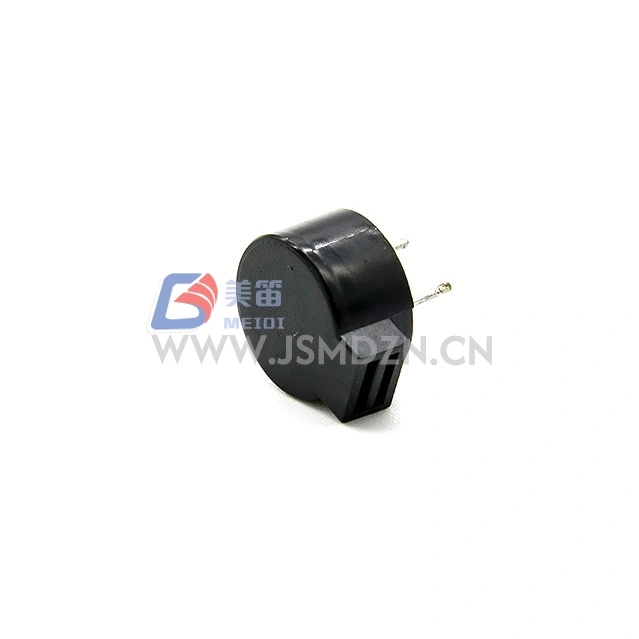

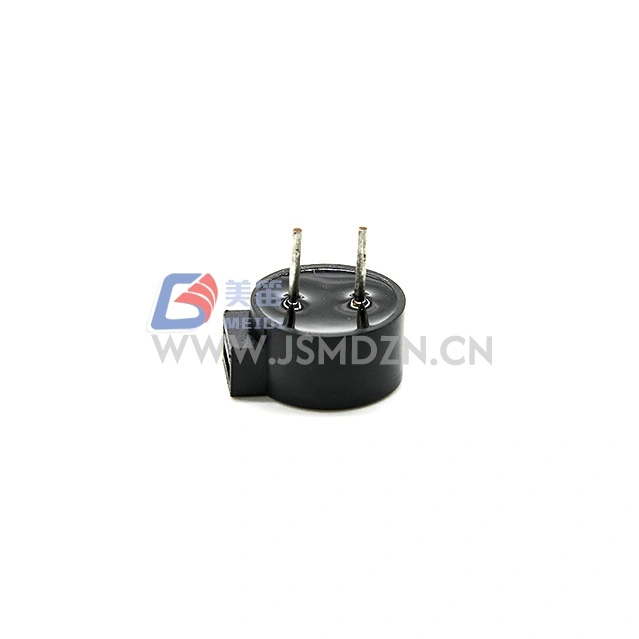

MEIDI HN‑9650E 9.6x5 มม. ออดแม่เหล็กไฟฟ้าแบบพาสซีฟทะลุผ่านรูเป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟทะลุผ่านที่ออกแบบมาสำหรับ OEM ระดับ 5V และระบบอุตสาหกรรมที่ต้องการเสียงตอบรับที่เชื่อถือได้จากแหล่งไดรฟ์ภายนอก ที่ระดับ 5Vo‑p พร้อมความถี่เรโซแนนซ์ 2700Hz และอิมพีแดนซ์ของคอยล์ 40Ω HN‑9650E ให้ค่าต่ำสุด ความดันเสียง 85dB ที่ความสูง 10 ซม. และทำงานภายในช่วง 4–6Vo‑p ตัวเรือน PPO สีดำทนทานต่อการบัดกรีด้วยมือและคลื่นแบบมาตรฐาน ทำให้เหมาะสำหรับแผงอุปกรณ์ หน่วยสัญญาณเตือน และตัวบ่งชี้สถานะ
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 4–6Vo-p | สัญญาณไดรฟ์สูงสุด |
| จัดอันดับปัจจุบัน | สูงสุด 80mA | ที่ 2730Hz, ภาษี 50%, คลื่นสี่เหลี่ยม 5Vo‑p |

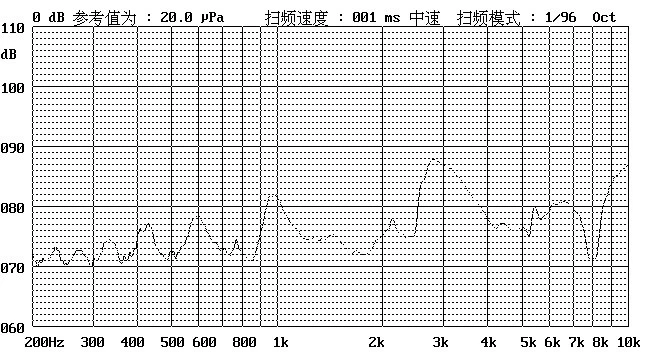

| ระดับความดันเสียง | นาที. 85dB | ที่ 2730Hz, ภาษี 50%, 5Vo‑p, 10 ซม |
| ความต้านทานคอยล์ | 40 ± 4Ω | ที่ 25°C กระแสตรง |
| ความถี่เรโซแนนซ์ | 2700เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -30°C ~ +75°C | — |
| อุณหภูมิในการจัดเก็บ | -40°C ~ +85°C | — |
| น้ำหนักสุทธิ | ประมาณ 1ก | — |
| วัสดุที่อยู่อาศัย | ป.ป.ช. สีดำ | — |
| การคุ้มครองสิ่งแวดล้อม | RoHS | — |
เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 25±3°C, ความชื้น 60±10% RH, ความดัน 860–1060hPa
หมายเหตุ: เงื่อนไขการทดสอบกระแสและแรงดันเสียงที่กำหนดในข้อกำหนดเดิมอ้างอิง 2730Hz ในขณะที่ความถี่เรโซแนนซ์ระบุเป็น 2700Hz ติดต่อ MEIDI เพื่อยืนยันความถี่ในการทดสอบที่แน่นอนสำหรับการสมัครของคุณ
x
แผงด้านหน้าของอุปกรณ์ที่ใช้ออดผ่านรูสำหรับสัญญาณเตือนผู้ปฏิบัติงาน
ระบบตรวจสอบอาคารและสิ่งอำนวยความสะดวกพร้อมเสียงเตือน
โมดูลจ่ายไฟและตัวแปลงสำหรับการแจ้งเตือนอุณหภูมิเกิน
อุปกรณ์รับจ่ายเงินและคีออสก์อัตโนมัติสำหรับการตอบรับการทำธุรกรรม
เครื่องใช้ไฟฟ้าที่มีวงจรขับเคลื่อนระดับลอจิก 5V
ตัวควบคุมกระบวนการที่ต้องการตัวบ่งชี้สถานะ 2700Hz
| ข้อกำหนดการออกแบบ | ข้อได้เปรียบ HN‑9650E |
| เอาต์พุตเสียงในรูปแบบรูทะลุ | นาที. 85dB SPL ในแพ็คเกจ 9.6 × 5 มม |
| ความเข้ากันได้ของระบบ 5V | อัตรา 5Vo‑p พร้อมช่วงการทำงาน 4–6Vo‑p |
| การประกอบแบบแมนนวลและแบบอัตโนมัติ | ตะกั่วทะลุรูสำหรับการบัดกรีด้วยมือและการบัดกรีแบบคลื่น |
| ความทนทานต่ออุปทานที่มีการควบคุม | 6Vo‑p แรงดันไฟฟ้าขณะทำงานสูงสุด |
| ช่วงความร้อนที่ขยายออกไป | ตัวเรือน PPO ตลอดช่วง -30°C ถึง +75°C |
MEIDI ผลิต HN‑9650E ภายใต้กระบวนการผลิตที่ได้รับการควบคุม รวมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบความต้านทานของคอยล์ และการทดสอบเสียงสำหรับล็อตการผลิตแต่ละล็อต ทุกล็อตผ่านการทดสอบความน่าเชื่อถือครอบคลุมอายุการใช้งาน อุณหภูมิสูง/ต่ำ ความชื้น การเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน การตกหล่น และการสั่นสะเทือน หลังจากการทดสอบใดๆ เหล่านี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับโดยไม่มีการเสื่อมประสิทธิภาพการทำงานเกินกว่าค่าความทนทานต่อแรงดันเสียงที่ระบุ
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | ‐40°C จัดเก็บได้ 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนทำการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%–95% RH, 48 ชั่วโมง, พักฟื้นที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้อาจส่งผลต่อประสิทธิภาพทางไฟฟ้า
1. HN-9650E ต้องการสัญญาณขับเคลื่อนแบบใด

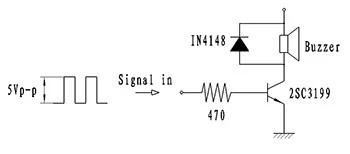

HN‑9650E เป็นออดแบบพาสซีฟและต้องการคลื่นสี่เหลี่ยมภายนอกหรือสัญญาณ PWM คลื่นสี่เหลี่ยมรอบการทำงาน 2700Hz, 50% ที่ 5Vo‑p ให้ค่าพิกัดต่ำสุด เอาต์พุต 85dB ที่ 10 ซม. ติดต่อ MEIDI เพื่อขอหมายเหตุการใช้งานวงจรขับเคลื่อน
2. HN‑9650E สามารถขับเคลื่อนที่ระดับลอจิก 3.3V ได้หรือไม่
ช่วงการทำงานที่กำหนดคือ 4–6Vo‑p ดังนั้น 3.3V อาจต่ำกว่าหน้าต่างไดรฟ์ที่ระบุ ใช้ขั้นตอนการบัฟเฟอร์เพื่อให้ถึงช่วง 4–6Vo‑p หรือติดต่อ MEIDI เพื่อขอคำแนะนำไดรฟ์แรงดันต่ำ
3. ความต้านทานของคอยล์ 40Ω ส่งผลต่อการออกแบบไดรเวอร์อย่างไร
คอยล์ 40Ω ดึงกระแสสูงสุด 80mA ที่ 5Vo‑p ยืนยันว่าสเตจไดรเวอร์ของคุณสามารถจ่ายกระแสนี้ได้ด้วยแรงดันไฟฟ้าอิ่มตัวและค่าเผื่อความร้อนที่เพียงพอ
4. วิธีการบัดกรีแบบใดที่เข้ากันได้กับตัวเรือน PPO
สายวัดรูทะลุยอมรับการบัดกรีด้วยมือมาตรฐานและการบัดกรีแบบคลื่น จำกัดการสัมผัสความร้อนให้อยู่ภายในพิกัดอุณหภูมิของตัวเครื่อง ติดต่อ MEIDI เพื่อขอโปรไฟล์การบัดกรีที่แนะนำ
5. พิน HN‑9650E เข้ากันได้กับออดผ่านรูขนาด 9 มม. อื่นๆ หรือไม่
ติดต่อ MEIDI สำหรับการเขียนแบบเชิงกลและรูปแบบรูที่แนะนำเพื่อตรวจสอบความเข้ากันได้ของรอยเท้ากับ PCB ของคุณ
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกวงจรไดรฟ์ รายงานการทดสอบความน่าเชื่อถือ หรือการปรับแต่ง OEM ของ HN-9650E โปรดติดต่อ MEIDI ทีมงานของเราสนับสนุนหน่วยประเมินผลและวิศวกรรมการใช้งานสำหรับการผสานรวมออดเซอร์ผ่านรู
