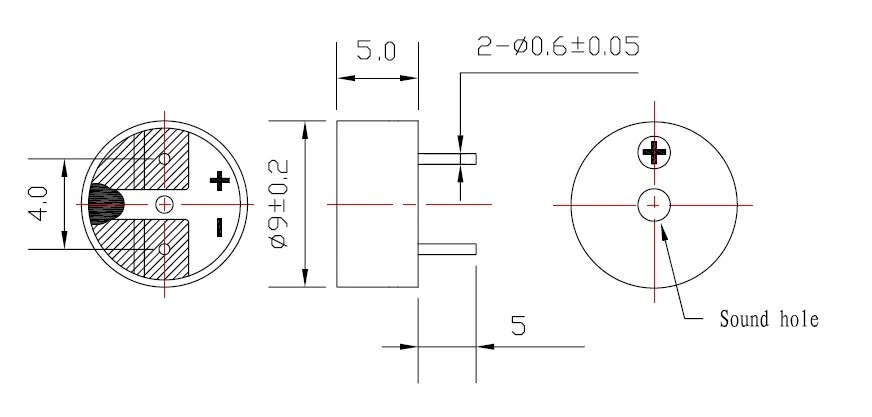

แพ็คเกจรูทะลุ 9 × 5 มม. สำหรับการติดตั้ง PCB โดยตรง
ความถี่เรโซแนนซ์ 2700Hz สำหรับเอาต์พุตโทนเสียงพร้อมไดรฟ์คลื่นสี่เหลี่ยมภายนอก
อิมพีแดนซ์ของคอยล์ 16Ω สำหรับวงจรไดรเวอร์คลาส 3V
นาที. ความดันเสียง 85dB ที่ 10 ซม. ต่ำกว่า 3Vo‑p, 2700Hz, รอบการทำงาน 50%
ช่วงแรงดันไฟฟ้าใช้งาน 3–7Vo‑p
ตัวเรือน PPO สีดำพิกัดการทำงาน -20°C ถึง +70°C

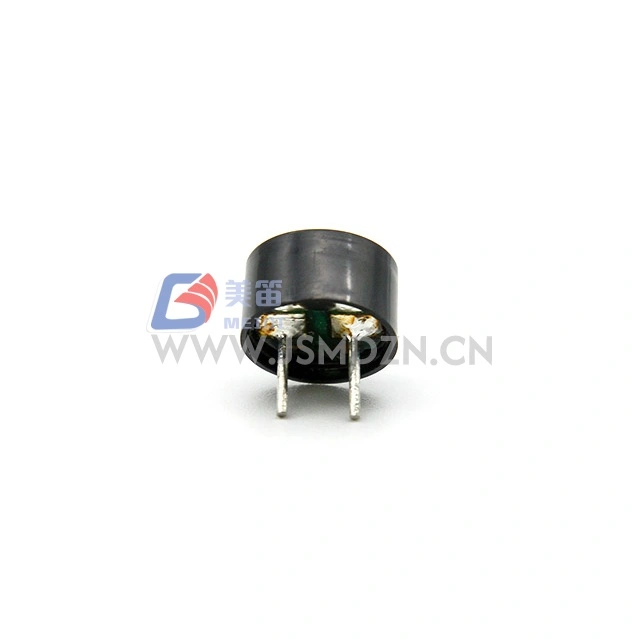

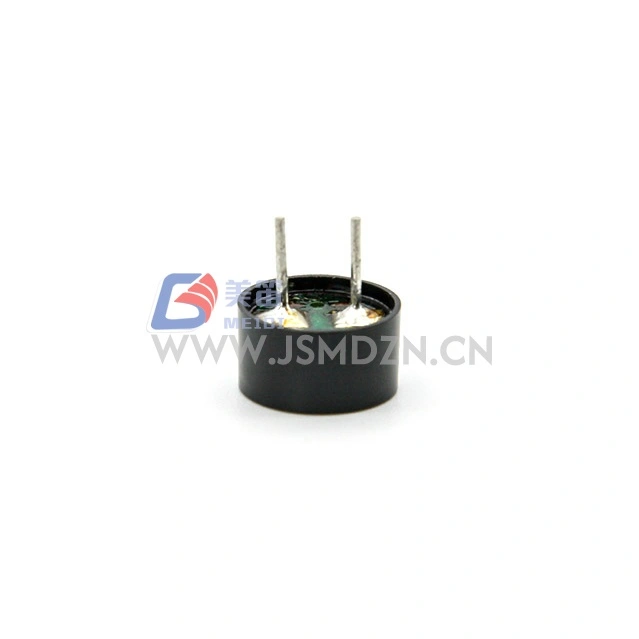

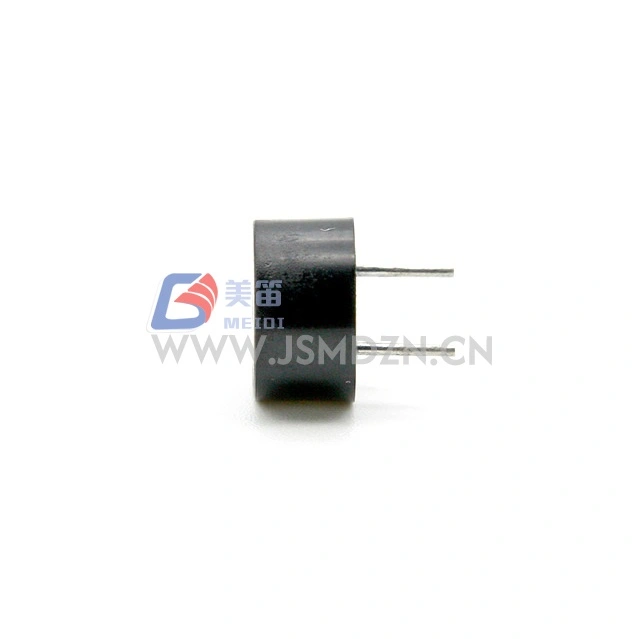

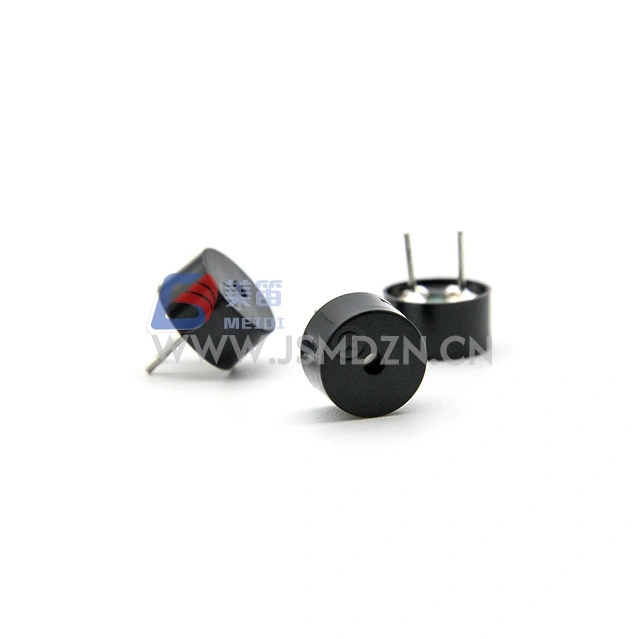

MEIDI HN‑9050 9x5 มม. พาสซีฟแม่เหล็กไฟฟ้าแบบทะลุผ่านรูคือออดแม่เหล็กไฟฟ้าแบบพาสซีฟแบบทะลุผ่านรูที่ต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือสัญญาณขับเคลื่อน PWM เพื่อสร้างเสียง ด้วยแรงดันไฟฟ้าที่กำหนด 3Vo‑p และช่วงการทำงานที่ 3–7Vo‑p จึงรองรับลอจิก 3V และสเตจไดรเวอร์บัฟเฟอร์ที่ใช้กันทั่วไปในอุปกรณ์อุตสาหกรรม คอยล์ 16Ω และความถี่เรโซแนนซ์ 2700Hz ให้การอ้างอิงเสียงที่กำหนดไว้สำหรับการออกแบบสัญญาณเตือนและการตอบสนองสถานะ ในฐานะอุปกรณ์แบบพาสซีฟ HN-9050 ช่วยให้สามารถควบคุมความถี่และโทนเสียงผ่านสัญญาณไดรฟ์ภายนอก ซึ่งรองรับการสร้างเสียงที่ยืดหยุ่นในการใช้งานที่หลากหลาย

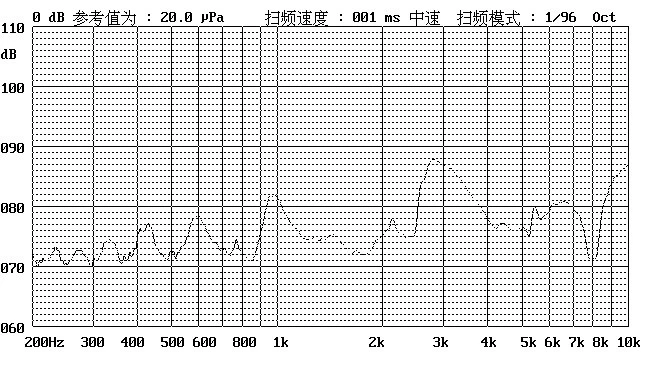

| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 3–7Vo-p | สัญญาณไดรฟ์สูงสุด |
| จัดอันดับปัจจุบัน | สูงสุด 80mA | ที่ 2700Hz, ภาษี 50%, คลื่นสี่เหลี่ยม 3Vo‑p |
| ระดับความดันเสียง | นาที. 85dB | ที่ 2700Hz, ภาษี 50%, 3Vo‑p, 10 ซม |
| ความต้านทานคอยล์ | 16 ± 4Ω | ที่ 25°C กระแสตรง |
| ความถี่เรโซแนนซ์ | 2700เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | — |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | — |
| น้ำหนักสุทธิ | ประมาณ 1.5ก | — |
| วัสดุที่อยู่อาศัย | ป.ป.ช. สีดำ | — |
| การคุ้มครองสิ่งแวดล้อม | RoHS | — |
เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 25±3°C, ความชื้น 60±10% RH, ความดัน 860–1060hPa
ส่วนประกอบ PCB แบบทะลุผ่านในชุดควบคุมทางอุตสาหกรรมสำหรับการแจ้งเตือนสถานะและข้อผิดพลาด
โมดูลสัญญาณเตือนและความปลอดภัยที่ขับเคลื่อนโดยแหล่งกำเนิดคลื่นสี่เหลี่ยมภายนอก
เครื่องใช้ในครัวเรือนและเชิงพาณิชย์ที่มีเค้าโครง PCB ทั่วไป
อุปกรณ์สำนักงานและเครื่องจำหน่ายสัญญาณเสียงแบบตั้งเวลา
อุปกรณ์วัดและเครื่องมือวัดที่ต้องการการตอบสนองของโทนเสียง
โครงสร้างพื้นฐานการสื่อสารสำหรับการแจ้งเตือนการบำรุงรักษาและการเตือน
| ข้อกำหนดการออกแบบ | ข้อได้เปรียบ HN‑9050 |
| เอาต์พุตเสียงในรูปแบบรูทะลุ | นาที. 85dB SPL ในแพ็คเกจ 9 × 5 มม |
| ความเข้ากันได้ของระบบ 3V | อัตรา 3Vo‑p พร้อมช่วงการทำงาน 3–7Vo‑p |
| การประกอบแบบแมนนวลและแบบอัตโนมัติ | ตะกั่วทะลุรูสำหรับการบัดกรีด้วยมือและการบัดกรีแบบคลื่น |
| ความทนทานต่อการเปลี่ยนแปลงของอุปทาน | 7Vo‑p แรงดันไฟฟ้าขณะทำงานสูงสุด |
| เสถียรภาพทางความร้อน | ตัวเรือน PPO อยู่ระหว่าง -20°C ถึง +70°C |
MEIDI ผลิต HN‑9050 ภายใต้กระบวนการผลิตที่ได้รับการควบคุม รวมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบความต้านทานของขดลวด และการทดสอบเสียงต่อล็อตการผลิต แต่ละล็อตผ่านการทดสอบความน่าเชื่อถือครอบคลุมอายุการใช้งาน อุณหภูมิสูง/ต่ำ ความชื้น การเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน การตกหล่น และการสั่นสะเทือน หลังจากการทดสอบใดๆ เหล่านี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับโดยไม่มีการเสื่อมประสิทธิภาพการทำงานเกินกว่าค่าความทนทานต่อแรงดันเสียงที่ระบุ
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | ‐40°C จัดเก็บได้ 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนทำการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%–95% RH, 48 ชั่วโมง, พักฟื้นที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้อาจส่งผลต่อประสิทธิภาพทางไฟฟ้า
1. HN‑9050 ต้องใช้สัญญาณขับเคลื่อนแบบใด
HN‑9050 เป็นออดแบบพาสซีฟและต้องใช้คลื่นสี่เหลี่ยมภายนอกหรือสัญญาณ PWM คลื่นสี่เหลี่ยมรอบการทำงาน 2700Hz, 50% ที่ 3Vo‑p ให้ค่าพิกัดต่ำสุด เอาต์พุต 85dB ที่ 10 ซม. ติดต่อ MEIDI เพื่อขอหมายเหตุการใช้งานวงจรขับเคลื่อน
2. ออดนี้สามารถทำงานที่แรงดันไฟฟ้าอื่นที่ไม่ใช่ 3Vo‑p ได้หรือไม่
ใช่. ช่วงแรงดันไฟฟ้าขณะใช้งานคือ 3–7Vo‑p ความดันเสียงจะแปรผันตามแรงดันไฟฟ้าของไดรฟ์ พิกัด SPL ระบุไว้ที่ 3Vo‑p สำหรับแรงดันไฟฟ้าที่อยู่นอกช่วงนี้ โปรดติดต่อ MEIDI เพื่อตรวจสอบ

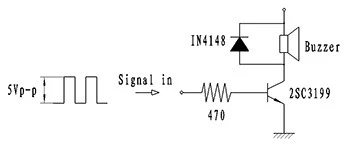

3. ความต้านทานของคอยล์ 16Ω ส่งผลต่อการออกแบบไดรเวอร์อย่างไร
คอยล์ 16Ω ดึงกระแสสูงสุด 80mA ที่ 3Vo‑p ตรวจสอบว่าสเตจไดรเวอร์ของคุณสามารถจ่ายกระแสนี้ได้ด้วยแรงดันอิ่มตัวและการกระจายความร้อนที่เพียงพอ
4. วิธีการบัดกรีแบบใดที่เข้ากันได้กับตัวเรือน PPO
สายวัดทะลุรองรับการบัดกรีด้วยมือมาตรฐานและการบัดกรีแบบคลื่น หลีกเลี่ยงการสัมผัสกับความร้อนเป็นเวลานานเกินกว่าระดับอุณหภูมิของตัวเครื่อง ติดต่อ MEIDI เพื่อขอโปรไฟล์การบัดกรีที่แนะนำ
5. พิน HN‑9050 เข้ากันได้กับออดผ่านรูขนาด 9 มม. อื่นๆ หรือไม่
ติดต่อ MEIDI สำหรับการเขียนแบบเชิงกลและรูปแบบรูที่แนะนำเพื่อตรวจสอบความเข้ากันได้ของรอยเท้ากับ PCB ของคุณ
สำหรับเอกสารข้อมูลทางเทคนิค บันทึกวงจรไดรฟ์ รายงานการทดสอบความน่าเชื่อถือ หรือการปรับแต่ง OEM ของ HN-9050 โปรดติดต่อ MEIDI ทีมงานของเราสนับสนุนหน่วยประเมินผลและวิศวกรรมการใช้งานสำหรับการผสานรวมออดเซอร์ผ่านรู
