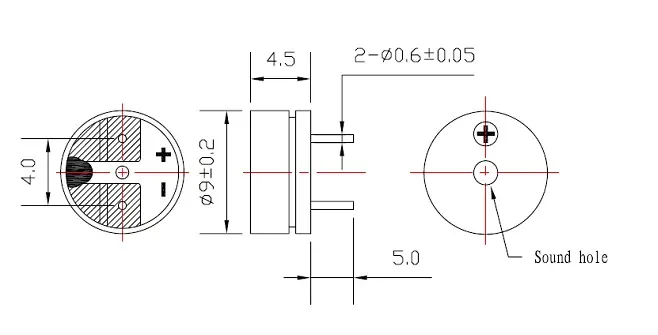

แพ็คเกจยึดพื้นผิว 9 มม. × 4.5 มม
ความถี่เรโซแนนซ์ 2700Hz พร้อมไดรฟ์คลื่นสี่เหลี่ยมภายนอก
อิมพีแดนซ์คอยล์ 16Ω
นาที. แรงดันเสียง 85dB เมื่อขับเคลื่อนที่ 3Vo-p, 2700Hz, รอบการทำงาน 50%
ช่วงการทำงาน 2-4Vo-p
ตัวเรือนโนริลสีดำ

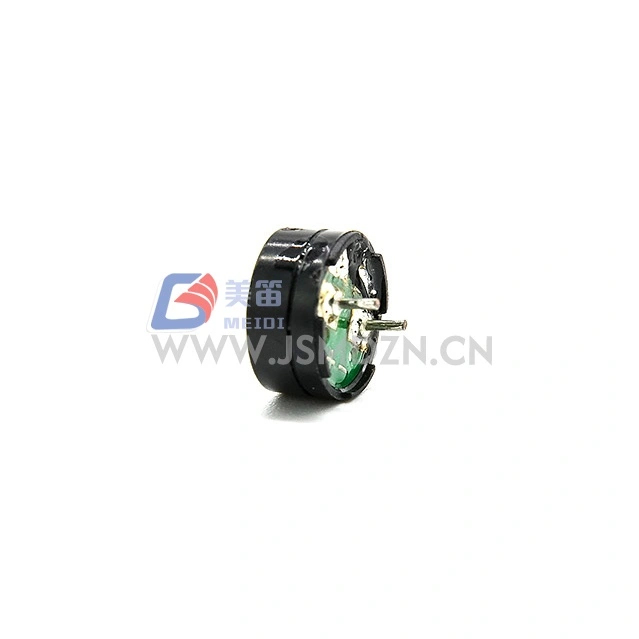

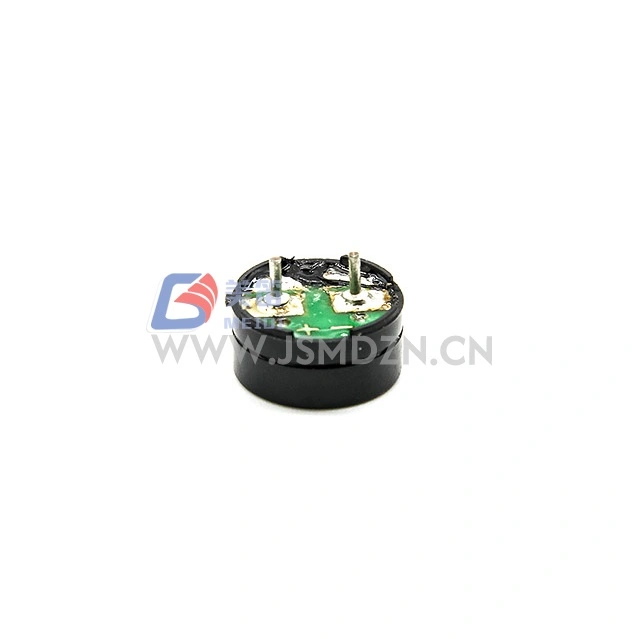

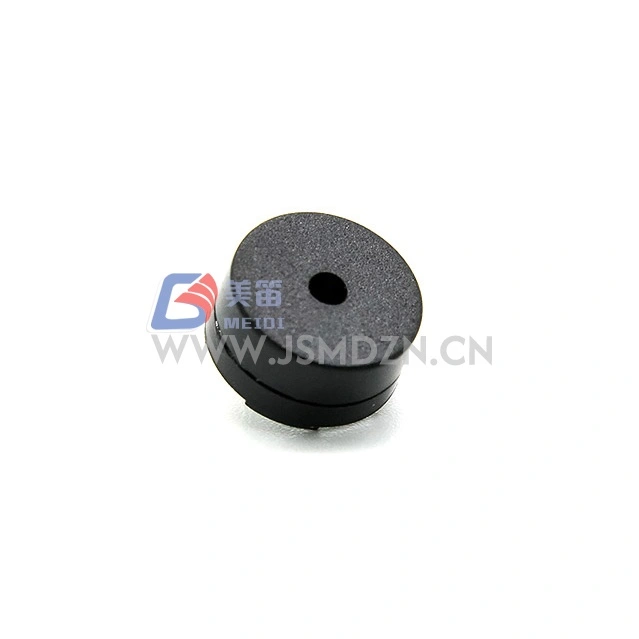

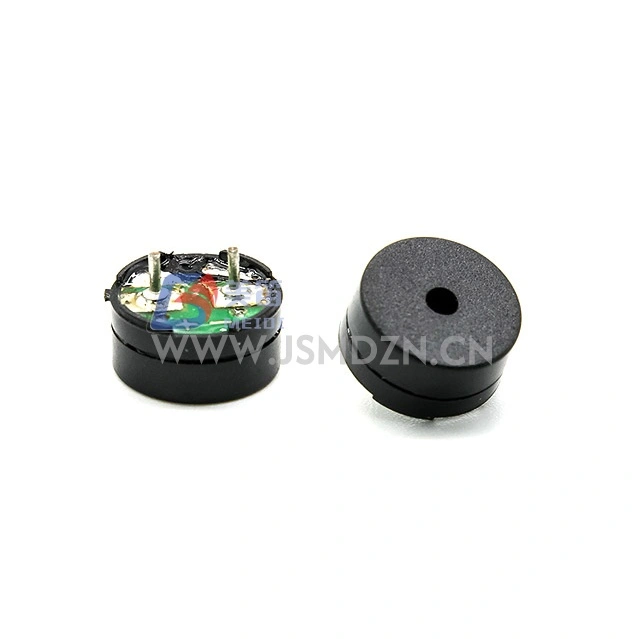

MEIDI HN-9045F 9x4.5 มม. SMD แม่เหล็กไฟฟ้า Passive Buzzer เป็น Buzzer แม่เหล็กไฟฟ้าแบบติดตั้งบนพื้นผิวในแพ็คเกจขนาด 9 มม. × 4.5 มม. โดยมีโปรไฟล์ความสูง 4.5 มม. ภายในหมวดเสียงกริ่ง SMD ขนาด 9 มม. ความถี่เรโซแนนซ์ 2700Hz ให้การสร้างโทนเสียงสำหรับฟังก์ชันการเตือน การเตือน และการแจ้งเตือนในอุปกรณ์อิเล็กทรอนิกส์
ด้วยช่วงแรงดันไฟฟ้าที่กำหนดที่ 3Vo-p และ 2-4Vo-p ทำให้ HN-9045F ได้รับการออกแบบมาเพื่อการใช้งานที่มีแรงดันไฟฟ้าต่ำ อินเทอร์เฟซความต้านทานคอยล์ 16Ω พร้อมสเตจไดรเวอร์ทั่วไปในการออกแบบแบบฝัง ตัวเรือน Noryl สีดำเป็นวัสดุตัวเรือนสำหรับสภาพแวดล้อมการประกอบแบบยึดบนพื้นผิว
HN-9045F ใช้พื้นที่ PCB ใกล้เคียงกับออด SMD ระดับ 9 มม. อื่นๆ แต่มีโปรไฟล์ความสูง 4.5 มม. ติดต่อ MEIDI เพื่อขอตัวอย่างเชิงกลเพื่อตรวจสอบระยะห่างในการประกอบของคุณ
โปรไฟล์ความสูง 4.5 มม. --- แพ็คเกจยึดพื้นผิว 9 มม. × 4.5 มม
การออกแบบทางไฟฟ้า 3V --- อัตรา 3Vo-p พร้อมช่วง 2-4Vo-p
อิมพีแดนซ์ของคอยล์ 16Ω --- คอยล์ต้านทานต่ำ
ความถี่เรโซแนนซ์ 2700Hz --- การกระตุ้นคลื่นสี่เหลี่ยมภายนอกที่ความถี่ที่กำหนดจะสร้างเอาต์พุตเสียง แรงดันไฟฟ้ากระแสตรงจะไม่สร้างเสียง
นาที. 85dB SPL --- แรงดันเสียงที่กำหนดภายใต้สภาวะไดรฟ์ 3Vo-p, 2700Hz, 50%
วัสดุตัวเรือน Noryl --- ตัวเรือนเทอร์โมพลาสติกสีดำ
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 2–4Vo-p | สัญญาณไดรฟ์สูงสุด |
| จัดอันดับปัจจุบัน | สูงสุด 80mA | ที่ 2700Hz, ภาษี 50%, คลื่นสี่เหลี่ยม 3Vo-p |
| ระดับความดันเสียง | นาที. 85dB | ที่ 2700Hz, ภาษี 50%, 3Vo-p |
| ความต้านทานคอยล์ | 16 ± 3Ω | — |
| ความถี่เรโซแนนซ์ | 2700เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | — |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | — |
| น้ำหนักสุทธิ | ประมาณ 1.4ก | — |
| วัสดุที่อยู่อาศัย | แบล็คโนริล | — |
| การคุ้มครองสิ่งแวดล้อม | ใช่ | — |
เงื่อนไขการทดสอบผลิตภัณฑ์: อุณหภูมิ 5~35°C, ความชื้น 45%~85% RH, ความดัน 860~1060hPa
เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 25±3°C, ความชื้น 60±10% RH, ความดัน 860~1060hPa
มาเธอร์บอร์ดคอมพิวเตอร์เดสก์ท็อปและการ์ดต่อพ่วงสำหรับรหัสเสียงบี๊บ POST และเสียงเตือนความร้อน
ตัวควบคุมเกมและอุปกรณ์เสริมคอนโซลสำหรับการแจ้งเตือนของผู้เล่นและเสียงเตือนตัวจับเวลา
โมดูลควบคุมเครื่องใช้ไฟฟ้าสำหรับวงจรการทำงานที่สมบูรณ์และการตอบสนองด้วยเสียง
เครื่องควบคุมการเข้าออกและเครื่องบันทึกเวลาเพื่อยืนยันการอ่านบัตรและแจ้งเตือนสถานะประตู
เครื่องมือในห้องปฏิบัติการและอุปกรณ์วิเคราะห์เพื่อความสมบูรณ์ของกระบวนการและการระบุสถานะข้อผิดพลาด
มิกเซอร์เสียงและอุปกรณ์เสียงระดับมืออาชีพสำหรับสถานะปิดเสียงและไฟเตือนคลิป
หลังจากการทดสอบใดๆ ต่อไปนี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับ: ไม่มีข้อบกพร่องหรือการเสื่อมสภาพในลักษณะที่ปรากฏและคุณสมบัติทางไฟฟ้า (ยกเว้น SPL) SPL จะต้องไม่ลดลงเกิน 10dB จาก SPL ขั้นต่ำที่ระบุในแผ่นข้อมูล
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -40 ℃ จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%–95% RH, 48 ชั่วโมง, พักฟื้นที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000次/分, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์
1. ความสูง 4.5 มม. ของ HN-9045F ส่งผลต่อประสิทธิภาพเสียงอย่างไรเมื่อเทียบกับออด SMD แบบ low-profile
ความสูง 4.5 มม. คือขนาดทางกายภาพของบรรจุภัณฑ์นี้ ประสิทธิภาพเสียงจะขึ้นอยู่กับสภาวะของไดรฟ์ที่มีเสียงสะท้อนเป็นหลัก ตรวจสอบเอาต์พุตเสียงจริงในกล่องหุ้มเฉพาะของคุณในระหว่างการประเมินต้นแบบ
2. ความถี่เรโซแนนซ์ 2700Hz มีความสำคัญอย่างไร
ความถี่เรโซแนนซ์ 2700Hz คือความถี่ที่ระบุสำหรับเอาต์พุต SPL สูงสุด สำหรับ SPL สูงสุด ให้ขับเสียงกริ่งตามความถี่เรโซแนนซ์ที่ระบุด้วยคลื่นสี่เหลี่ยมรอบการทำงาน 50%
3. จำเป็นต้องใช้ตัวต้านทานจำกัดกระแสเมื่อขับจากแหล่งจ่ายไฟที่มีการควบคุมหรือไม่?
ที่ 3Vo-p คอยล์ 16Ω จะดึงกระแสประมาณ 80mA ตรวจสอบว่าสเตจไดรเวอร์ของคุณสามารถรักษากระแสนี้ได้โดยไม่ต้องเกินพิกัดความร้อนหรือกระแส หากใช้ไมโครคอนโทรลเลอร์ GPIO ที่มีการจำกัดกระแส ให้ตรวจสอบว่าพอร์ตสามารถส่งระดับไดรฟ์ที่จำเป็น หรือใช้บัฟเฟอร์ทรานซิสเตอร์ภายนอก
4. HN-9045F ต้องใช้สัญญาณขับเคลื่อนแบบใด
HN-9045F เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟ และต้องใช้สัญญาณคลื่นสี่เหลี่ยมภายนอกที่ความถี่เรโซแนนซ์ (2700Hz) โดยมีรอบการทำงาน 50% แรงดันไฟฟ้ากระแสตรงจะไม่สร้างเสียง
สำหรับเอกสารข้อมูลทางเทคนิค โปรไฟล์การบัดกรีแบบรีโฟลว์ บันทึกการใช้งานวงจรขับเคลื่อน หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
